| Producttype | Accu-slagboor |
| Merk | Metabo |
| Model | SSD 144 LT |
| Nominale spanning | 14,4 V |
| Batterijtype | Li-Ion (Li-Power) |
| Onbelast toerental | 0 - 2400 t/min |
| Slagfrequentie | 0 - 3000 slagen/min |
| Gereedschapsopname | Zeskant 1/4" (6,35 mm) en vierkant 1/2" (afhankelijk van model) |
| Max. aanhaalmoment (niveau III) | 150 Nm |
| Aanhaalmomentniveaus | 3 instelbare niveaus |
| Gewicht (met kleinste accu) | 1,2 kg |
| Draairichting | Vooruit / Achteruit met transportbeveiliging (middenstand) |
| Verlichting | Ingebouwde LED (LED-klasse 1M) |
| Gebruik | Schroeven vast- en losdraaien |
| Veiligheid | Draairichtingschakelaar met vergrendeling, batterijontgrendeling |
| Batterijcapaciteitsindicator | Ja (3 LED's) |
| Accu verwijderbaar | Ja (via ontgrendelknop) |
| Lader | Niet inbegrepen, compatibel met Metabo 14,4 V-laders |
| Inbegrepen accessoires | Schroefbits (afhankelijk van uitvoering) |
| Geluidsniveau (geluidsdruk) | 84 dB(A) (typische waarde) |
| Geluidsniveau (geluidsvermogen) | 95 dB(A) (typische waarde) |
| Trillingen (schroeven met slag) | 12 m/s² (typische waarde) |
| Onderhoud | Reinigen met een droge doek; geen schurende middelen gebruiken |
| Reparaties | Door een erkende Metabo-reparateur |
| Reserveonderdelen | Beschikbaar op www.metabo.com |
Veelgestelde vragen - SSD 144 LT METABO
Gebruikersvragen over SSD 144 LT METABO
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Schroevendraaier in PDF-formaat gratis! Vind uw handleiding SSD 144 LT - METABO en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. SSD 144 LT van het merk METABO.

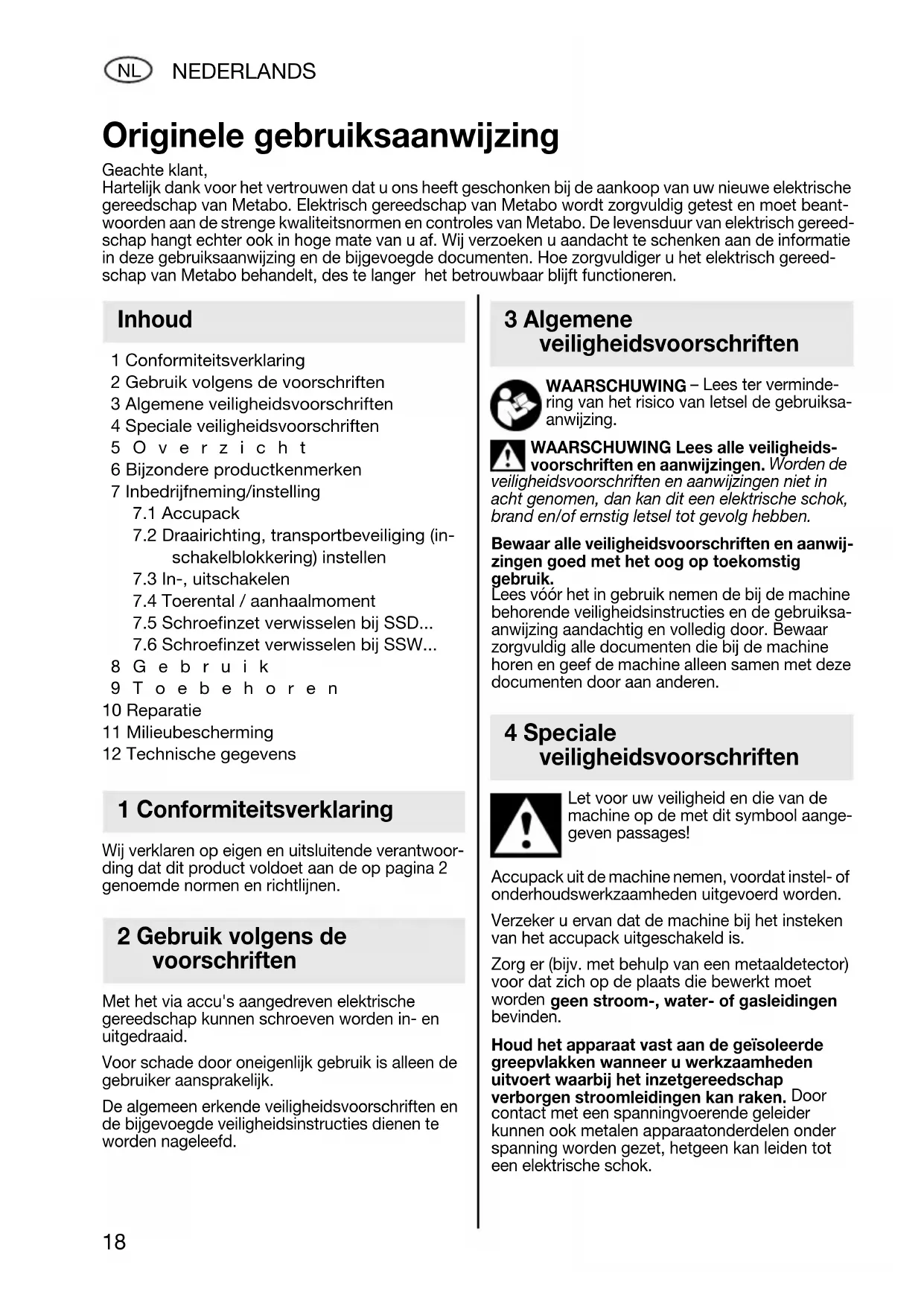

GEBRUIKSAANWIJZING SSD 144 LT METABO
Originele gebruiksaanwijzing
Geachte klant,
Hartelijk dank voor het vertrouwen dat u ons heeft geschonnen bij de aankoop van uw nieuwe elektrische gereedschap van Metabo. Elektrisch gereedschap van Metabo worden zorgvuldig getest en moet beantwoorden aan de strenge kwaliteitsnormen en controles van Metabo. De levensduur van elektrisch gereedschap hangtECHter ook in hoge mate van u af. Wij verzoeken u aandacht te schenken aan de informatie in deze gebruiksaanwijzing en de bijgevoegde documenten. Hoe zorgvuldiger u het elektrisch gereedschap van Metabo behandelt, des te langer het betrouwbaar blijft functioneren.
Inhoud
1 Conformiteitsverklaring
2 Gebruik volgens de voorschriften
3 Algemene veiligheidsvoorschriften
4 Speciale verilgheidsvoorschriften
5 Overzicht
6 Bijzondere productkenmerken
7 Inbedrijfneming/instelling
7.1 Accpack
7.2 Draairichting, transportbeveiling (inschakelblokkering) instellen
7.3 In-, uitschakelen
7.4 Toerental / aanhaalmoment
7.5 Schroefinzet verwisselen bij SSD...
7.6 Schroefinzet verwisselen bij SSW...
8 G e b r u i k
9 Toebe horen
10 Reparatie
1 Conformiteitsverklaring
Wij verklaren op eigena en uitsluitende verantwoord- ding dat dit product voldoet aan de op pagina 2 genoemde normen en richtlijnen.
2 Gebruik volgens de voorschriften
Met het via accu's aangedreten elektrische gereedschap können schroeven worden in- enuitgedraaid.
Voor schade door oneigenlijk gebruik is alleen de gebruiker aansprakelijk.
De algemeen erkende verilgheidsvoorschriften en de bijgevoegde verilgheidsinstructies dienen te worden nageleefd.
3 Algemene veiligheidsvoorschriften
WAARSCHUWING - Lees ter vermindering van het risico van letsel de gebruiksaanwijzing.
WAARSCHUWING Lees alle veiligheidsvoerschriften en aanwijzingen. Worden de
veiligheidsvoorschriften en aanwijzingen Niet in
acht genomen, dan kan dit een elektrische schok,
brand en/of ernstig letsel tot gevolg hebben.
Bewaar alle veiligheidsvoorschriften en aanwijzingen goed met het oog op toekomstig gebruik.
Lees Voor het in gebruik nemen de bij de machine behorende veiligheidsinstructies en de gebruiksanaanwijzing aandachtig en volledig door. Bewaar zorgvuldig alle documenten die bij de machine horen en geef de machine alleen samen met deze documenten door aan andereen.
4 Speciale veiligheidsvoorschriften
Let voor uw veiligheid en die van de machine op de met dit symbol aangegeven passages!
Accupackuit demachinemen,voordat instel- of onderhoudswerkzaamhedenuitgevoerd worden.
Verzeker u ervan dat de machine bij het insteken van het accupack uitgeschakeld is.
Zorg er (bijv. met behulp van een metaaldetector) voor dat zich op deplaats die bewerkt要去 worden geen stroom-, water- of gasleidingen bevinden.
Houd het apparaat vast aan de geisoleerde greepvlakken wonneer u werkzaamhedenuitvoert waar bij het inzetgereedschap verborgen stroomleidingen kan raken. Door contact met een spanningvoerende geleider kuren ook metalen apparaatonderdelen onder spanning worden gezet, hetgeen kan leiden tot een elektrische schok.
Uit defecte Li-lon-accupacks kan eenicht zure, brandbare vloeistof lopen!
Als er accuvloeistof waar buiten stroomt en met de huid in aanraking komt, onmiddelijk afspoelen met overvloedig water. Wanner
er accuvloeistof in uwogen komt, was deze dan uit met schoon water en Zoek onmiddelijk een arts op voor behandeling!
Er mogen alleen schroefinzetten worden gebrukt die geschikt+zijn voor slagschroevendraaiers.
Voorzichtig bij het indraaien van lange schroeven, risico van weglijkden.
De machine alleen op de schroefplaatsen wanner hij uitgeschakeld is.
Draag oorbeschemers als gedurende lange hijt met de machine gewerkt worden. Langdurige blootstelling aan een hoger geluidsniveau kan tot beschadiging van het gehoor leiden.
Ermighten werden gebrukt waar bij tijdens de bewerking stoffen of dampen vrijkomen die gevaarlijk zijn voor de gezondheid (bijv. asbest).
LED-lampje (6): LED-straling nicht direct met optische instrumenten bekijken, LED Klasse 1M, geclassifiedervolgens DIN EN 60825-1:2003, golfänge:400-700 nm; 300~ s
5 Over zicht
Zie pagina 3 (uitklappen a.u.b.).
1 Vierkante opname voor verwisselbare koppen
2 Binnenzenskant-opname voor zeskant-schroefinzetten
3 Vergrendelingshuls*
4 Draairichtingsomschakelaar / transportbeveiliging
5 Drukschakelaar
6 LED-lampje Voor het werken op slecht verlichteplaatsen. HetLED-lampje brandt wanner de machine ingeschakeld is.
7 Toets voor de Voorkeuze van het toerental-/ aanhaalmoment
8 Accupack
9 Toets voor de ontgrendeling van het accu-pack
10 Toets voor de individatie van de capaciteit
11 Capaciteits- en signalindicatie
- afhankelijk van de uitvoering / het model
6 Bijzondere productkenmerken
De accuslagschroeevendraier onserscheidt zich vooral doordat hij bij hoge draaimomenten vrijwel zonder terugslag werkt. Deze nauwelijks merkbare reactiekracht worden bereikt door een draaislagconstructie die ontworpen is voor links- en rechtsloop.
7 Inbedrijfstelling/installing
Accupackuit de machine nemen voordat instel- of onderhoudswerkzaamheden uitge
voerd worden. Verzeker uervaan dat de machine bij het insteken van het accupack uitgeschakeld is.
7.1 Accpack
Het accupack (8) voor gebruik opladen.
Laad het accupack bij vermogensverlies weeer op.
De optimale opslagtemperatuur ligtussen 10^ en 40^ .
Li-Ion-accupacks „Li-Power“ hebben een capaciteits- en signalindicatie (11):
- Druk op toets (10) en de laadtoestand worden door de LED-verlichting aangegeven.
- Wanner een LED-lampje knippert, is het accu-pack bijna leeg en moet het weer opgeladen worden.
Uitmelen:
De toets voor de accupack-ontgrendeling (9) indrukken en het accupack (8) er�n voren uittrekken.
Inbrengen:
Accupack (8) erop schuiven tot het inklikt.
7.2 Draairichting, transportbeveiliging (inschakelblokkering) instellen
Draairichtingschakelaar / transportbeveiliging (4) alleen gebruiken wanneer de motor stilstaat!
Draairichtingomschakelaar / transportbeveiling (4) bedieren.
R = rechtsloop ingesteld (schroeven indraaien)
L = linksloop ingesteld
(schroeven uitdraaien)
0 = middenstand: transportbeveiling
(inschakelblokkering) ingesteld
7.3 In-, uitschakelen
Inschakelen: drukschakelaar (5) indrukken.
Uitschakelen: drukschakelaar (5) loslaten.
7.4 Toerental / aanhaalmoment
Toerental en aanhaalmoment hebben een directe samenhang. Hoe kleiner het toerental, des te lager het aanhaalmoment.
Het aanhaalmoment wordt op 2 manieren beinvloed:
1) Maximaal aanhaalmoment vooraf instellen.
Door de toets (7) in te drukken,kest u tussen 3 aanhaalmomenten kiezen.De maximale aanhaalmomenten staan in de tabel op pagina 2
$$ \left(\mathrm {M} _ {\max ., \mathrm {I}}, \mathrm {M} _ {\max ., \mathrm {I I}}, \mathrm {M} _ {\max ., \mathrm {I I I}}\right). $$
Het kort opflikkeren van de toets (7) geeft aan welkiveau is ingesteld. Bijv.: tweeemaal kort opflikkeren betekent dativeau II is ingesteld.
2) Aanhaalmoment traploos veranderen:
Het toerental en het aanhaalmoment kunnen traploos worden veranderd door de drukschakelaar (5)meer of minder sterk in te drukken en zo aan de werkomstandigheden worden aangepast.
Aanbeveling: bepaal de juiste instelling aan de hand van een proefbevestiging.
7.5 Schroefinzet verwisselen bij SSD...
Schroefinzet plaatsen: vergrendelingshuls (3)\ aar voren schuiven en de schroefinzet inbrengen\ tot de aanslag. Vergrendelingshuls (3) loslaten.
Controleer of de schroefinzet stevig bevestigd is door eraan te trekken.
Schroefinzet uitenemen: vergrendelingshuls (3)
haar voren schuiven en de schroefinzet uitmelen.

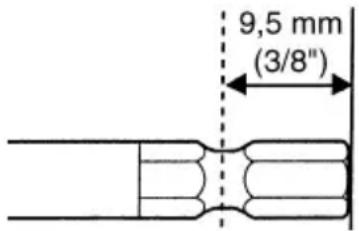

Alleen schroefinzetten gebruiken die beschikken over deze invoereinden:
De gelebrekte schroefinzet要去 bij de schroef passen.
Er mag geen beschadigde schroefinzet worden gebruikt.
7.6 Schroefinzet verwisselen bij SSW...
Schroefinzet plaatsen: verwisselbare kop tot aan de aanslag op de vierkante opname (1) steken.
Schroefinzetwegnemen: verwisselbare kop van de vierkante opname (1) aftrekken.
De gelebruikte schroefinzet moet bij de schroef passen.
Er mag geen beschadigde schroefinzet worden gebruikt.
8 G e b r u i k
De machine recht op de schroef gericht houden.
Het schroeven bestaatuit 2 onderdelen: schroef indraaien en
schroef vastzetten met behulp van de slagconstructie.
Het aanhaalmoment is afhankelijk van de slagduur.
Na een slagduur van ca. 5 seconden is het hoogste aanhaalmoment bereikt.

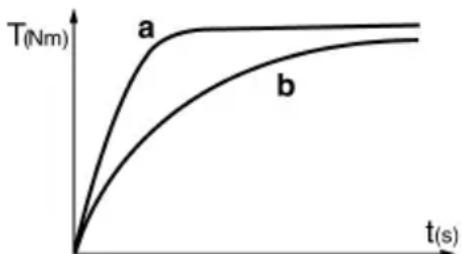

Het verloop van het draaimoment is afhankelijk van de toepassing:
Bij harde schroefverbindungen (schroefbevestigingen in hard materiaal, zoals bijv. metaal) is het maximale aanhaalmoment al bereikt na een korte slagduur (a).
Bij een zachte schroefverbinding (schroefbevestigingen in zacht materiaal. zoals bijv. hout) is een langere slagduur vereist (b).
Aanbeveling: stel de juiste slagduur vast aan de hand van een proefbevestiging.
Let op! Bijkleine schroeven kan het maximale draaaimoment al na een slagduur van minder dan 0,5 seconden bereikt+zijn.
- Let THAT goed op de duur van het inschroeven.
- Kies bij toets (7) een geschikt maximaal aanhaalmoment (zie hoofdstuk 7.4).
- Stel het aanhaalmoment zorgvuldig in door de druk op de drukschakelaar (5) wat te verminderen of te vermeerden, zodat de schroef nicht worden beschadigd of de schroefkop afbreekt.
9 Toebehoren
Gebruik uitsluitend originele Metabo toebehoren. Geeft voor het verkrijgen van de juiste accessoires aan uw leverancier nauwkeurig het type van uw elektrisch gereedschap door.
Zie bladzijde 4.
A Laadapparaten
B Accu-packs van verschillende capaciteit Gebruik alleen accu-packs waarvan de spanning bij uw elektrische gereedschap past.
C Schroefinzetten
D dopsstreutelset 1/2"
10 Reparatie
Reparaties aan elektrisch gereedschap
mogen uitsluitend door een erkend vakman
en uitgevoerd!
Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.
Onderdeellijsten kurz u downloaden via www.metabo.com.
11 Milieubescherming
Metabo verpakkingen zijn 100% recyclebaar.
Gebrachte elektronische machines en accessoires bevatten grote hoeveelheden waardevolle gronden kunststoffen die eveneens gerecycled hunnen worden.
Deze gebruiksaanwijzing is op chloorvrij, gebleekt papier gedrukt.
Accu-packs mogen nicht bij het huisvuil gegood worden!
Geef defecte of verbruike accu-packs terug aan de Metabo-handelaar!
Accu-packs Niet in het water gooien!
Alleen voor EU-landen: Geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2002/96/EG
inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen oude elektrische apparaten geschieren te worden ingezameld en op milieuvri-endelijkke wijze te worden afgevoerd. Ontlaad eerst het.Accupack in het elektrisch gereedschap alvorens het af te voeren.De contacten gegen kortsluiting beschemmen (bijv.met tape isoleren).
Toelichting bij de gegevens van pagina 2.
Wijzigingen en technische verbeteringen voorbe-houden.
$$ U = \text {s p a n n i n g v a n h e t a c c u - p a c k} $$
$$ n _ {0} = \text {n u l l a s t t o e r e n t a l} $$
$$ \tilde {S} = \text {a a n t a l s l a g e n} $$
$$ H = \text {g e r e e d s c h a p o p n a m e v a n d e} $$
$$ m = \text {g e w i c h t} (\text {m e t h e t k l e i n s t e a c c u - p a c k}) $$
$$ M _ {\max . \mid} = \max . \text {a a n h a l m o m e n t (n i v e a u I)} $$
$$ M _ {\max , \text {I I}} = \max . a n h a l m o m e n t (n i v e a u \text {I I}) $$
$$ M _ {\max , \text {I I I}} = \max . \text {a a n h a l m o m e n t (n i v e a u I I I)} $$
Totale trillingswaarde (vectorsom van drie
richtingen) bepaald volgens EN 60745:
$$ \begin{array}{l} a _ {h} \quad = \text {t r i l l i n g s e m i s s i e w a a r d e} \quad (\text {s l a g s c h r o e v e n}) \ K _ {n} = \text {o n z e k e r h e i d (t r i l l i n g)} \ \end{array} $$
Het trillingsniveau dat in deze instructies worden aangegeven is gemeten volgens een in EN 60745 vastgelegde meetmethode en kan worden gebruikt om elektrisch gereedschap met elkaar te vergelijkken. Aan de hand hiervan kan ook een voorlopige inschatting van de trillingsbelasting plaatsvinden.
Het aangegeven trillingsniveau staat ook voor de belangrijkste toepassingen van het elektrische gereedschap. Wanner het elektrisch gereedschap+%eerder aanere toepassingen worden gebruikt, met afwijkend inzetgereedschap of onvoldoende onderhoud, kan het trillingsniveau afwijken. Hierdoor kan de trillingsbelasting voor de hele werkruimte aanmerkelijk worden verhoogd.
Voor een precieze beoordeling van de trillingsbelasting dieren ook de tijden in aanmerking te worden genomen dat het apparaat uitgeschakeld is of weliswaar loopt, maar nicht in gebruik is. Hierdoor kan de trillingsbelasting voor de hele werkruimte aanmerkelijk worden verlaagd.
Stel aanvullende veiligheidsmaatregelen vast ter bescherming van de bediener gegen het effect van trillingen, zoals: het onderhoud van elektrisch gereedschap en inzetgereedschap, het warmhonden van de handen, de organiseatie van arbeidsprocessen.
Typisch A-gekwaliffeerd geluidsniveau:
$$ L _ {p A} = \text {g e l u i d s d r u k n i v e a u} $$
$$ \begin{array}{l} \text {L} _ {\mathrm {W A}} \ = \text {g e l u i d s d r u k n i v e a u} \end{array} $$
$$ K _ {p A}, K _ {W A} = \text {o n z e k e r h e i d (g e l u i d s n i v e a u)} $$
Meetgegevens volgens de norm EN 60745.
De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de toepasselijkke norm).
