BEDIENUNGSANLEITUNG SSD 144 LT METABO

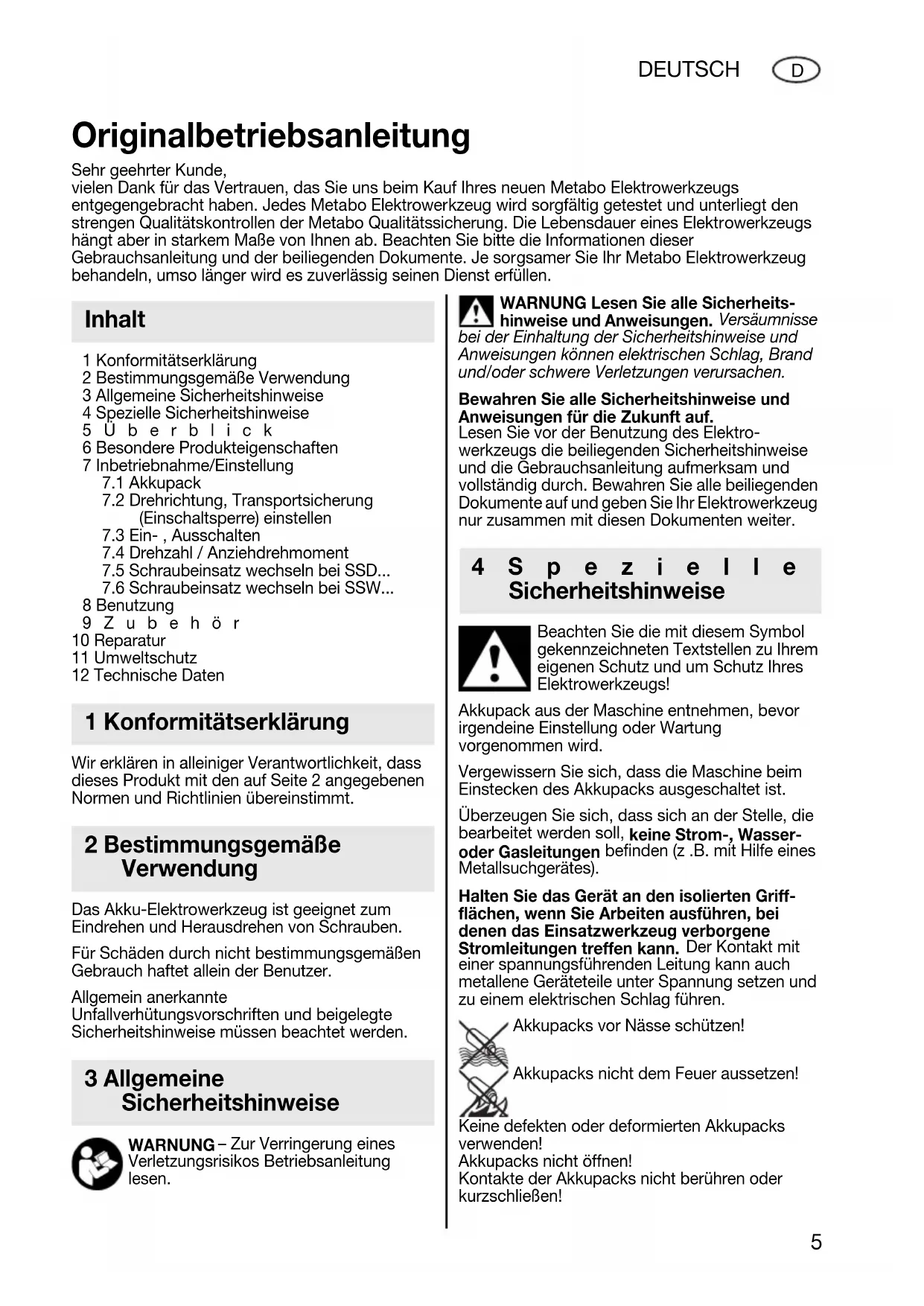

Originalbetriebsanleitung

Sehr geehrter Kunde,

vielen Dank für das Vertrauen, das Sie uns beim Kauf Ihr's neuen Metabo Elektrowerkzeugs entgegengebracht haben. Jedes Metabo Elektrowerkzeug wird sorgfältig getestet und unterliegt den strengen Qualitätskontrollen der Metabo Qualitätssicherung. Die Lebensdauer eines Elektrowerkzeugs hangt aber in starkem Maße von Ihnen ab. Beachten Sieitte die Informationen dieser Gebrauchsanleitung und der beiliegenden Dokumente. Je sorgsamer Sie Ihr Metabo Elektrowerkzeug behandeln, umso länger wird es zuverlüssig seinen Dienst erfüllen.

Inhalt

1 Konformitätserklarung
2 Bestimmungsgemäß Verwendung
3 Allgemeine Sicherheitschinweise
4 Spezielle Sicherheitschinweise
5 Überblick
6 Besondere Produkteigenschaften
7 Inbetriebnahme/Einstellung

7.1 Akkupack
7.2 Drehrichtung, Transportsicherung (Einschaltspere) einstellen
7.3 Ein-, Ausschalten
7.4 Drehzahl / Anziehrehmoment
7.5 Schraubeinsatz wechseln bei SSD...
7.6 Schraubeinsatz wechseln bei SSW...

8 Benutzung

9 Zubehör
10 Reparatur
11 Umweltschutz
12 Technische Daten

1 Konformitätserklarung

Wir erklären in alleiniger Verantwortlichkeit, dass diese Produkte mit den auf Seite 2 angegebenen Normen und Richtlinien übereinstimmt.

2 Bestimmungsgemäß Verwendung

Das Akku-Elektrowerkzeug ist geeignet zum Eindrehen und Herausdrehen von Schrauben.

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhutungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden.

3 Allgemeine Sicherheitshinweise

WARNING - Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lessen.

WARNING Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursichen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Lesen Sie vor der Benutzung des Elektrowerkzeugs die beiliegenden Sicherheitshinweise und die Gebrauchsanleitung aufmerksam und vollständig durch. Bewahren Sie alle beiliegenden Dokumente auf und geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter.

4 Spezielle Sicherheitshinweise

Beachten Sie die mit thisem Symbol gekennzeichneten Textstellen zu Ihrigenigen Schutz und um Schutz Ihres Elektrowerkzeugs!

Akkupack aus der Maschine entnahmen, bevor irgendine Einstellung oder Wartung vorgenommen wird.

Vergewissern Sie sich, dass die Maschine beim Einstecken des Akkupacks ausgeschaltet ist.

Überzeugen Sie sich, dass sich an der Stelle, die bearbeitet werden soll, keine Strom-, Wasser-oder Gasleitungen befinden (z .B. mit Hilfe eines Metalsuchgerätes).

Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführren, bei denen das Einsatzwerkzeug verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Akkupacks vor Nasse schützen!

Akkupacks nicht dem Feuer aussetzen!

Keine defekten oder deformierten Akkupacks verwenden!

Akkupacks nicht offen!

Kontakte der Akkupacks nicht berühren oder kurzschreiben!

Aus defekten Li-Ion-Akkupacks kann eine leicht saure, brennbare Flüssigkeit austreten!

Falls Akkuflüssigkeit austritt und mit der Haut in Berührung kommt, spelufen Sie sofort mit reichlich Wasser. Falls

Akkuflüssigkeit in ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus und begeben Sie sich unverzüglich in arztliche Behandlung!

Es dürfen nur Schraubeinsätze verwendet werden, die für Schlagschrauber geeignet sind.

Vorsicht beim Eindrehen langer Schrauben, Abrutschgefahr.

Maschine nur ausgeschaltet auf die Schraube aufsetzen.

Bei Arbeiten über einen längeren Zeitraum Gehorschutzlagen. Längere Einwirkung hoher Larmpegel kann zu Gehorschädgen führen.

Materialien, die bei der Bearbeitung gesundheitsgeführende Stäube oder Dämpfe erzeugen (z.B. Asbest),)dürfen nicht bearbeitet werden.

LED-Leuche (6): LED-Strahlung nicht direkt mit optischen Instrumenten betrachten, LED Klasse 1M, klassifiziert nach DIN EN 60825-1: 2003, Wellenlange: 400-700 nm; 300 s.

5 Überblick

Siehe Seite 3 (bitte ausklappen).

1 Vierkant-Aufnahme für Stecknüsse
2 Innensechskant-Aufnahme für Sechskant-Schraubeinsätze
3 Vertriegelungshülse*
4 Drehrichtungsumschalter / Transportsicherung
5 Schalterdrücker
6 LED-Leuchte ZumArbeiten an schlechtbeleuchteten Stellen.DieLED-Leuchte leuchtet bei eingeschalteter Maschine.
7 Taste zur Vorwahl der Drehzahl-/Anziehdrehmomentstufe
8 Akkupack
9 Taste zur Akkupack-Entriebelung
10 Taste der Kapazitätsanzeige
11 Kapazitäts- und Signalanzeige * ausstattungsabhängig / modellabhängig

6 Besondere Produkteigenschaften

Der Akku-Schlagschrauber zeitnet sich vor allem durch sein rückschlagarmes Arbeiten bei hohen

Drehmomenten aus. Diese kaum spürbare Reaktionskraft wird durch ein Drehschlagwerk erreicht, welches für Links- und Rechtslauf ausgelegt ist.

7 Inbetriebnahme/Einstellung

Akkupack aus der Maschine entnehmer, bevor irgendeine Einstellung oder Wartung vorgenommen wird. Vergewissern Sie sich, dass die Maschine beim Einstecken des Akkupacks ausgeschaltet ist.

7.1 Akkupack

Vor der Benutzung den Akkupack (8) aufladen.

Laden Sie den Akkupack bei Leistungsabfall wieder auf.

Die optimale Aufbewährungstemperatur liegt zwischen 10^ und 40^ .

Li-Ion-Akkupacks „Li-Power“ haben eine Kapazitäts- und Signalanzeige (11):

• Taste (10) drücken und der Ladezustand wird durch die LED-Leuchten angezeigt.
• Blinkt eine LED-Leuche, ist der Akkupack fast leer und muss wieder aufgeladen werden.

Entnehmen:

Taste zur Akkupack-Entriegelung (9) drücken und Akkupack (8) nach vorne herausziehen.

Einsetzen:

Akkupack (8) bis zum Einrasten aufschieben.

7.2 Drehrichtung, Transportsicherung (Einschalsperre) einstellen

Drehrichtungsumschafter / Transport-sicherung (4) nur bei Stillstand des Motors betätigten!

Drehrichtungsumschalter /Transportsicherung (4) betätig.

R = Rechtslauf eingestellt (Schrauben eindrehen)

L = Linklaufeingestellt (Schrauben ausdrehen)

0 = Mittelstellung: Transportsicherung (Einschalsperre) eingestellt

7.3 Ein-, Ausschalten

Einschalten: Schalterdrücker (5) drucken.

Ausschalten: Schalterdrücker (5) loslassen.

7.4 Drehzahl / Anziehdrehnoment

Drehzahl und Anziehdrehmoment haben einen direkten Zusammenhang. Jekleiner die Drehzahl,esto niedriger das Anziehdrehmoment.

Das Anziehdrehmoment wird auf 2 Arten beeinflusst:

1) Maximales Anziehrehmoment vorwahlen.

Durch Drucken der Taste (7) konnen sie zwischen 3 Anziehrehmoment-Stufen wahlen. Die maximalen Anziehrehmamente stehen in der Tabelle auf Seite 2 (M_..,1, M_..,II, M_..,III) .

Durch kurzes Aufleuchten der Taste (7) wird angezeigt, welche Stufe eingestellt ist. Z.B.: 2faches kurzes Aufleuchten bedeutet, dass Stufe II eingestellt ist.

2) Anziehdrehmoment stufenlos verändern:

Drehzahl und Anziehdehrmoment{laffen sich durch mehr oder weniger starkes Eindrücken des Schalterdrückers (5) stufenlos verändern und so den Arbeitsbedingungen anpassen.

Empfehlung: Ermitteln Sie die richtige Einstellung durch eine Probeschraubung.

7.5 Schraubeinsatz wechseln bei SSD...

Schraubeinsatz einsetzen: Verriegelungshülse (3) nach vorne schiben und Schraubeinsatz bis zum Anschlag einsetzen. Verriegelungshülse (3) loslassen.

Durch Ziehen am Schraubeinsatz dessen korrekten Sitz prufen.

Schraubeinsatz entnehmer: Verriegelungshülse (3) nach vorne schiben und Schraubeinsatz entnehmer.

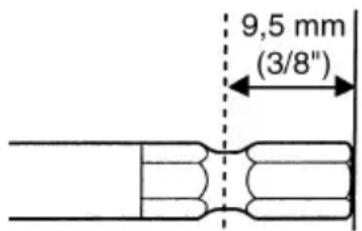

Nur Schraubeinsätze verwenden, die solche Einsteckenden haben:

! Der verwendete Schraubeinsatz muss zur Schraube passen.
Ein beschädigter Schraubeinsatzarf nicht verwendet werden.

7.6 Schraubeinsatz wechseln bei SSW...

Schraubeinsatz einsetzen: Stecknuss bis zum Anschlag auf die Vierkant-Aufnahme (1) stecken.

Schraubeinsatz abnehmer: Stecknuss von der Vierkant-Aufnahme (1) abziehen.

! Der verwendete Schraubeinsatz muss zur Schraube passen.
Ein beschädigter Schraubeinsatzarf nicht verwendet werden.

8 Benutzung

Die Maschine gerade auf die Schraube gerichtet halten.

Der Schraubvorgang besteht aus 2 Teilen:
Schraube eindreten und
Schraube festziehen durch das Schlagwerk.

Das Anziehdrehmoment ist abhängig von der Schlagdauer.

Nach ca. 5 Sekunden Schlagdauer ist das große Anziehdrehnoment erreicht.

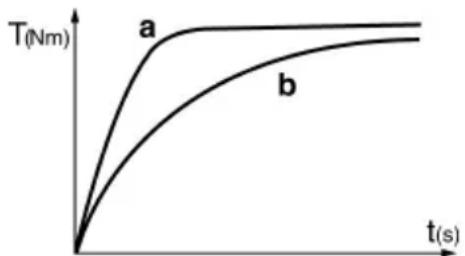

Der Drehmomentverlauf ist vom Anwendungsfall abhängig:

Beim harten Schraubfall (Verschraubungen in hartem Material wie z.B. Metall) ist das maximale Anziehdrehmoment bereits nach kurzer Schlagdauer erreicht (a).

Bei weichem Schraubfall (Verschraubungen in weichem Material wie z.B. Holz) ist eine langere Schlagdauer erforderlich (b).

Empfehlung: Ermitteln Sie die richtige Schlagdauer durch eine Probeschraubung.

Achtung! Bei kleinen Schrauben kann das maximale Drehmoment schon nach weniger als 0,5 Sekunden Schlagdauer erreicht sein.

• Deshalb die Dauer des Einschraubvorgangs genau überwachen.
• Wahlen Sie an Taste (7) ein geeignetes maximales Anziehdrehmoment (siehe Kapitel 7.4).
• Stellen Sie das Anziehrehmoment durch Ausübeneine mehr oder weniger starken Druckes auf den Schalterdrücker (5) sorgfältig ein, damit die Schraube nicht beschädigt wird oder der Schraubenkopf abreiBt.

9 Zubehö r

Verwenden Sie nur original Metabo Zubehör.

Zur Auswahl des richtigen Zubehörs teilen Sie dem Handleritte den genauen Typ Ihres

Elektrowerkzeugs mit.

SieheSeite4.

A Ladegeräte
B Akkupacks verschiedener Kapazitäten Verwenden Sie nur Akkupacks mit der zu ihrer Elektrowerkzeug passenden Spannung.
C Schraubeinsätze
D Steckschlüsselsatz 1/2"

10 Reparatur

Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführten!

Mit reparaturbedürftigen Metabo Elektrowerk-zeugen wenden Sie sichitte an ihre MetaboVertrettung. Adressen siehe www.metabo.com.

Ersatzteillisten können Sie unter www.metabo.com herunterlagen.

11 Umweltschutz

Metaboverpackungen sind 100% recyclingfähig.

Ausgediente Elektrowerkzeuge und Zubehör enthalten große Mengen wertvoller Roh- und Kunststoffe, die ebenfals einem Recyclingprozess zugeführrt werden können.

These Gebrauchsanleitung ist auf chlorfrei gebleichtem Papier gedruckt.

Akkupacks dürfen nicht mit dem Hausmüll entsorgt werden!

Geben Sie defekte oder verbrauchte Akkupacks an den Metabo-Handler zurück!

Akkupacks nicht ins Wasser werfen!

Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2002/96/EG über

Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden. Vor dem Entsorgen den Akkupack im Elektrowerkzeug entlagen. Die Kontakte gegen Kurzschluss sichern (z. B. mit Klebeband isolieren).

12 Technische Daten

Erläuterungen zu den Angaben auf Seite 2.

Änderungen im Sinne des technischen Fortschritts vorbehalten.

U = Spannung des Akkupacks

H = Werkzeugaufnahme der m = Gewicht (mit kleinstem Akkupack)

M_max = Anziehrehmoment (Stufe I)

M_ _ II^max,II = . Anziehrehmoment (Stufe II)

M_, II^max, II = . Anziehrehmoment (Stufe III)

Schwingungsgesamtwert (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745:

a_h = Schwingungsemissionswert (Schlagschrauben)

K_h =Unsicherheit(Schwingung)

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repreSENTiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollenn auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschelt ist oder bereits lauft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Höhe, Organisation der Arbeitsabläufe.

Typische A-bewertete Schallpegel:

L_pA = Schalldruckpegel

LWA = Schallleistungspegel

K_pA^*, K_WA = Unsicherheit (Schallpegel)

Gehorschutz tragen!

Messwerte ermittelt gemäß EN 60745.

Die angegeben technischen Daten sind toleranzbehafte (entspruchend den jeweils gültigen Standards).
