MANUALE UTENTE SSD 144 LT METABO

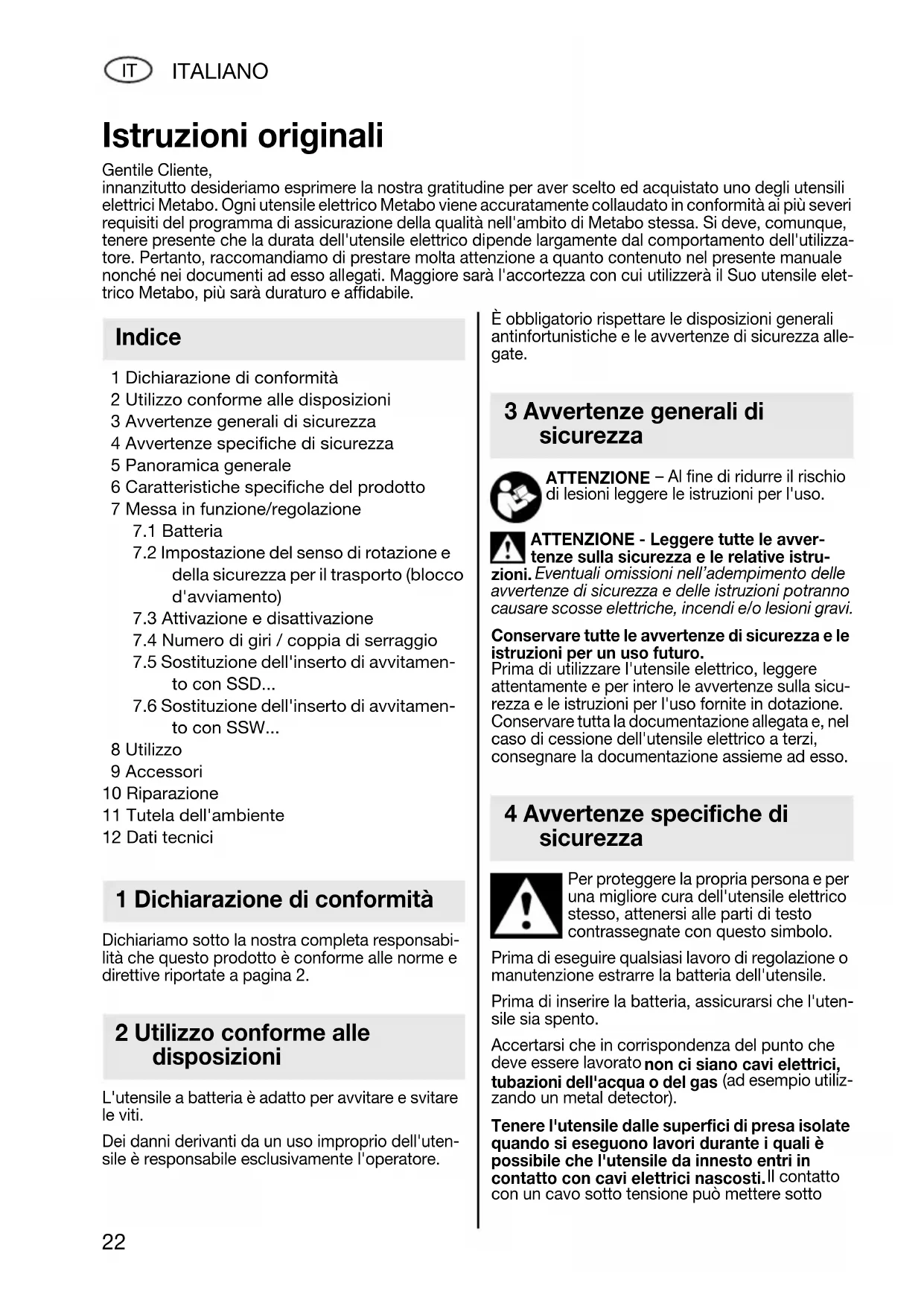

1 Dichiarazione di conformità 2 Utilizzo conforme alle disposizioni 3 Avvertenze generali di sicurezza 4 Avvertenze specifiche di sicurezza 5 Panoramica generale 6 Caratteristiche specifiche del prodotto 7 Messa in funzione/regolazione

7.2 Impostazione del senso di rotazione e

della sicurezza per il trasporto (blocco d'avviamento)

7.3 Attivazione e disattivazione

7.4 Numero di giri / coppia di serraggio

7.5 Sostituzione dell'inserto di avvitamen-

7.6 Sostituzione dell'inserto di avvitamen-

to con SSW... 8 Utilizzo 9 Accessori 10 Riparazione 11 Tutela dell'ambiente 12 Dati tecnici Dichiariamo sotto la nostra completa responsabi- lità che questo prodotto è conforme alle norme e direttive riportate a pagina 2. L'utensile a batteria è adatto per avvitare e svitare le viti. Dei danni derivanti da un uso improprio dell'uten- sile è responsabile esclusivamente l'operatore. È obbligatorio rispettare le disposizioni generali antinfortunistiche e le avvertenze di sicurezza alle- gate. ATTENZIONE – Al fine di ridurre il rischio di lesioni leggere le istruzioni per l'uso. ATTENZIONE - Leggere tutte le avver- tenze sulla sicurezza e le relative istru- zioni. Eventuali omissioni nell’adempimento delle avvertenze di sicurezza e delle istruzioni potranno causare scosse elettriche, incendi e/o lesioni gravi. Conservare tutte le avvertenze di sicurezza e le istruzioni per un uso futuro. Prima di utilizzare l'utensile elettrico, leggere attentamente e per intero le avvertenze sulla sicu- rezza e le istruzioni per l'uso fornite in dotazione. Conservare tutta la documentazione allegata e, nel caso di cessione dell'utensile elettrico a terzi, consegnare la documentazione assieme ad esso. Per proteggere la propria persona e per una migliore cura dell'utensile elettrico stesso, attenersi alle parti di testo contrassegnate con questo simbolo. Prima di eseguire qualsiasi lavoro di regolazione o manutenzione estrarre la batteria dell'utensile. Prima di inserire la batteria, assicurarsi che l'uten- sile sia spento. Accertarsi che in corrispondenza del punto che deve essere lavorato non ci siano cavi elettrici, tubazioni dell'acqua o del gas (ad esempio utiliz- zando un metal detector). Tenere l'utensile dalle superfici di presa isolate quando si eseguono lavori durante i quali è possibile che l'utensile da innesto entri in contatto con cavi elettrici nascosti. Il contatto con un cavo sotto tensione può mettere sotto Istruzioni originali Gentile Cliente, innanzitutto desideriamo esprimere la nostra gratitudine per aver scelto ed acquistato uno degli utensili elettrici Metabo. Ogni utensile elettrico Metabo viene accuratamente collaudato in conformità ai più severi requisiti del programma di assicurazione della qualità nell'ambito di Metabo stessa. Si deve, comunque, tenere presente che la durata dell'utensile elettrico dipende largamente dal comportamento dell'utilizza- tore. Pertanto, raccomandiamo di prestare molta attenzione a quanto contenuto nel presente manuale nonché nei documenti ad esso allegati. Maggiore sarà l'accortezza con cui utilizzerà il Suo utensile elet- trico Metabo, più sarà duraturo e affidabile. Indice 1 Dichiarazione di conformità 2 Utilizzo conforme alle disposizioni 3 Avvertenze generali di sicurezza 4 Avvertenze specifiche di sicurezza 17026933_0311 SSW SSD 14_4 18.book Seite 22 Mittwoch, 9. März 2011 1:55 13ITALIANO

tensione anche i componenti metallici dell'appa- recchio e provocare così una scossa elettrica. Proteggere le batterie dall'umidità! Non esporre le batterie al fuoco! Non utilizzare batterie difettose o deformate! Non aprire le batterie! Non toccare o mettere in cortocircuito i contatti delle batterie! Dalle batterie al litio difettose può fuorius- cire un liquido leggermente acido e infiammabile! Nel caso in cui si verifichi una perdita di liquido dalla batteria e questo entri in contatto con la pelle, risciacquare subito ed abbondantemente con acqua. Se il liquido della batteria dovesse venire a contatto con gli occhi, risciacquare con acqua pulita ed affidarsi imme- diatamente alle cure di un medico. È consentito utilizzare esclusivamente inserti di avvitamento adatti per gli avvitatori ad impulsi. Attenzione in caso di avvitamento di grandi viti: pericolo di slittamento. Applicare l'utensile sulla vite soltanto a motore spento. Indossare protezioni acustiche, qualora si debba lavorare per lunghi periodi. L'effetto prolungato di un livello elevato di intensità acustica può danneggiare l'udito. I materiali che durante la lavorazione producono delle polveri o dei vapori nocivi per la salute (come ad es. l'amianto) non devono essere lavorati. LED (6): non osservare l'irradiazione LED in modo diretto, con strumenti ottici, appartenente alla classe LED 1M, classificato secondo la norma DIN EN 60825-1: 2003, lunghezza d'onda: 400-700 nm; 300 µs. Vedere pagina 3 (si prega di aprire). 1 Attacco quadro per bussole*

Attacco ad esagono interno per inserti di avvitamento esagonali* 3 Manicotto di bloccaggio* 4 Commutatore del senso di rotazione / sicurezza per il trasporto 5 Pulsante interruttore 6Luce LED Per lavorare in punti con scarsa luminosità. Il LED si accende quando l'utensile è attivato. 7 Tasto per la preselezione del numero di giri/ del livello della coppia di serraggio 8 Batteria 9 Tasto per lo sbloccaggio della batteria 10 Tasto dell'indicatore di capacità 11 Indicatore di capacità e segnalazione livello di carica

• in funzione della dotazione / in funzione del modello L'avvitatore ad impulsi a batteria è adatto soprat- tutto per la lavorazione senza contraccolpi con coppie di serraggio elevate. La sua potenza di reazione, appena percepibile, si raggiunge con una massa battente adatta all'uso sinistrorso e destrorso. Prima di eseguire qualsiasi lavoro di regola- zione o manutenzione estrarre la batteria dell'utensile. Prima di inserire la batteria, assicu- rarsi che l'utensile sia spento.

Prima dell'utilizzo, caricare la batteria (8). Ricaricare la batteria in caso di efficienza ridotta. La temperatura di magazzinaggio ottimale è compresa fra 10°C e 40°C. Le batterie al litio “Li-Power” sono dotate di un indicatore di capacità e di segnalazione del livello di carica (11): - Premendo il tasto (10), lo stato di carica viene indicato dai LED. - Se lampeggia un LED, la batteria è quasi scarica e dovrà essere ricaricata. Rimozione: Premere il tasto di sbloccaggio della batteria (9) ed estrarre in avanti la batteria (8). Inserimento: Spingere la batteria (8) fino a farla scattare in posi- zione. 5 Panoramica generale 6 Caratteristiche specifiche del prodotto 7 Messa in funzione/ regolazione 17026933_0311 SSW SSD 14_4 18.book Seite 23 Mittwoch, 9. März 2011 1:55 1324 ITALIANO

7.2 Impostazione del senso di rotazione e

della sicurezza per il trasporto (blocco d'avviamento) Azionare il commutatore del senso di rotazione / sicurezza per il trasporto (4) solo con il motore spento! Azionare il commutatore del senso di rotazione / sicurezza per il trasporto (4). R = rotazione destrorsa impostata (avvitamento) L = rotazione sinistrorsa impostata (svitamento) 0 = posizione centrale: sicurezza per il trasporto (blocco d'avviamento) impostata

7.3 Attivazione e disattivazione

Attivazione: premere il pulsante interruttore (5). Disattivazione : rilasciare il pulsante interruttore (5).

Numero di giri / coppia di serraggio Il numero di giri e la coppia di serraggio sono in correlazione diretta. Minore è il numero di giri, più bassa è la coppia di serraggio. È possibile influire in 2 modi sulla coppia di serraggio:

1) Preselezionando la

coppia di serraggio massima. Premendo il tasto (7) è possibile selezionare uno dei 3 livelli della coppia di serraggio. Le coppie massime sono riportate nella tabella a pagina 2

max.,I , M max.,II , M max.,III

Il tasto (7) si accende brevemente per indicare quale livello è impostato. Ad es.: se si accende brevemente 2 volte significa che è impostato il livello II.

2) Modificando in modo continuo la coppia di

serraggio: Il numero di giri e la coppia di serraggio si possono modificare in modo continuo premendo con più o meno forza il pulsante interruttore (5), per adattare l'utensile alle condizioni di lavoro. Consiglio: effettuare un avvitamento di prova per rilevare l'impostazione corretta.

Sostituzione dell'inserto di avvitamento con SSD... Inserimento dell'inserto di avvitamento: spin- gere in avanti il manicotto di bloccaggio (3) e inserire l'inserto di avvitamento fino alla battuta. Rilasciare il manicotto di bloccaggio (3). Verificare se l'inserto di avvitamento è posizionato correttamente nella sua sede, tirandolo. Rimozione dell'inserto di avvitamento: spingere in avanti il manicotto di bloccaggio (3) e rimuovere l'inserto. Utilizzare soltanto inserti di avvitamento con le seguenti estremità: L'inserto di avvitamento deve essere adatto alla vite. Non utilizzare inserti di avvitamento danneggiati.

Sostituzione dell' inserto di avvitamento con SSW... Inserimento dell'inserto di avvitamento: inserire la bussola nell'attacco quadro (1) fino a battuta. Rimozione dell'inserto di avvitamento: estrarre la bussola dall'attacco quadro (1). L'inserto di avvitamento deve essere adatto alla vite. Non utilizzare inserti di avvitamento danneggiati. Tenere l'utensile diritto e orientato verso la vite. L'avvitamento consiste in due fasi: avvitamento della vite

serraggio della vite con la massa battente. La coppia di serraggio dipende dalla durata del funzionamento a impulsi. Dopo circa 5 secondi di funzionamento ad impulsi, si raggiunge la coppia di serraggio massima. Il momento torcente dipende dall'applicazione: 8 Utilizzo 17026933_0311 SSW SSD 14_4 18.book Seite 24 Mittwoch, 9. März 2011 1:55 13ITALIANO

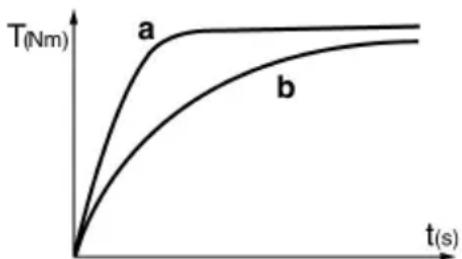

In caso di avvitamento duro (in materiali duri, come ad es. il metallo), la coppia di serraggio massima si raggiunge già dopo una breve durata funziona- mento a impulsi (a). In caso di avvitamento tenero (in materiali teneri, come ad es. il legno), è necessaria una maggiore durata di funzionamento a impulsi (b). Consiglio: effettuare un avvitamento di prova per verificare l'esatta durata necessaria del funziona- mento a impulsi. Attenzione! Con le viti piccole , si può raggiun- gere la coppia massima già dopo meno di 0,5 secondi di funzionamento a impulsi. - Pertanto, osservare attentamente la durata dell'avvitamento. - Tramite il tasto (7) selezionare una coppia di serraggio massima adatta (vedere il capitolo 7.4). - Regolare la coppia di serraggio con cautela eser- citando una pressione più o meno elevata sul pulsante interruttore (5), al fine di non danneggiare la vite o di non spanare la testa della vite. Utilizzare esclusivamente gli accessori originali Metabo. Per la selezione corretta degli accessori, è essen- ziale indicare al rivenditore il modello esatto dell'utensile elettrico. Vedere pagina 4. A Caricabatteria B Batterie con diverse capacità Utilizzare soltanto batterie con tensione adatta all'utensile elettrico. C Inserti di avvitamento D Set di bussole da 1/2“ Le eventuali riparazioni degli elettroutensili devono essere eseguite esclusivamente da tecnici / elettricisti specializzati! Nel caso di elettroutensili Metabo che necessitino di riparazioni rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi, consultare il sito www.metabo.com. Gli elenchi delle parti di ricambio possono essere scaricati dal sito www.metabo.com. Gli imballaggi usati da Metabo sono riciclabili al 100%. Gli utensili elettrici inutilizzabili e i relativi accessori comprendono una grande quantità di materie plastiche e materie prime riciclabili. Le presenti istruzioni per l'uso sono stampate su carta sbiancata senza cloro. Le batterie non devono essere smaltite come rifiuti comuni! Restituire le batterie difettose o esaurite al rivendi- tore Metabo! Non gettare le batterie nell'acqua! Solo per i Paesi UE: non smaltire gli utensili elettrici con i rifiuti domestici! Secondo la Direttiva europea 2002/96/CE sugli utensili elettrici ed elettronici usati e l'applicazione della Direttiva stessa nel diritto nazionale, gli utensili elettrici usati devono essere smaltiti separata- mente e sottoposti ad un sistema di riciclaggio eco-compatibile. Prima di effettuare lo smaltimento, scaricare la batteria all'interno dell'utensile elettrico. Proteg- gere i contatti dai cortocircuiti (ad esempio isolan- doli con nastro adesivo). Spiegazioni relative ai dati riportati a pagina 2. Ci riserviamo il diritto di apportare modifiche per il miglioramento tecnologico. U = Tensione della batteria

= Numero di giri a vuoto S = Numero di impulsi H = Portautensile della macchina m = Peso (con batteria piccola)

max., I = Coppia di serraggio max (livello I)

max., II = Coppia di serraggio max (livello II)

max., III = Coppia di serraggio max (livello III) Valore complessivo delle vibrazioni (somma vettoriale delle tre direzioni) calcolato secondo la norma EN 60745:

= Valore emissione vibrazioni (avvitamento ad impulsi)

= Incertezza (vibrazioni) Il livello di vibrazioni indicato nelle presenti istru- zioni è stato rilevato seguendo una procedura di misurazione conforme alla norma EN 60745 e può essere utilizzato per mettere a confronto gli utensili elettrici. Lo stesso è idoneo anche per una valuta- zione temporanea della sollecitazione da vibra- zioni. 9 Accessori 10 Riparazione 11 Tutela dell'ambiente 12 Dati tecnici 17026933_0311 SSW SSD 14_4 18.book Seite 25 Mittwoch, 9. März 2011 1:55 1326 ITALIANO

Il livello di vibrazioni indicato rappresenta gli impieghi principali dell'utensile elettrico. Qualora l'utensile elettrico venisse utilizzato per altri impieghi, con accessori differenti oppure con manutenzione insufficiente, il livello di vibrazioni può differire. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l'intero periodo di tempo operativo. Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l'utensile è spento oppure è acceso senza però essere utilizzato. Questo può ridurre sensi- bilmente la sollecitazione da vibrazioni per l'intero periodo di tempo operativo. Adottare misure di sicurezza supplementari per proteggere l'utilizzatore dall'effetto delle vibra- zioni, come ad esempio: manutenzione dell'uten- sile elettrico e degli accessori, mani calde, organiz- zazione dello svolgimento del lavoro. Livello sonoro di grado A tipico:

= Livello di pressione acustica

= Livello di potenza sonora

= Incertezza (livello sonoro) Indossare protezioni acustiche! Valori rilevati secondo EN 60745. I suddetti dati tecnici sono soggetti a tolleranze (in funzione dei rispettivi standard validi). 17026933_0311 SSW SSD 14_4 18.book Seite 26 Mittwoch, 9. März 2011 1:55 13ESPAÑOL
