BRUKSANVISNING SnowLine 760 TE AL-KO

1.1 Symboler på forsiden 203
1.2 Symboler og signalord 203

2 Produktbeskrivelse 203

8Reparation 215
9 Service og vedligeholdelse. 215

1.2 Symboler og signalord

FARE! Indikerer en umiddelbar farlig situati- on, som, hvis den ikke undgås, er livsfarlig eller medfører alvorlige kvæstelser.
ADVARSEL! Indikerer en potentiel farlig situation, som, his den ikke undgås, kan vaere livsfarlig eller medføre alvorlige kvæstelser.
FORSIGTIG! Indikerer en potentiel farlig situation, som, his den ikke undgås, kan medforreindre eller moderate kvæstelser.

6 fremadgaende gear og 2 bakgear

ADVARSEL! Brand- og eksplosionsfare.

Vedligeholdelse og opbevaring

3.3 Omgang med benzin og olie

Eksplosions- og brandfare:

5.3 Montering og indstilling af bowdenkabler til kore- og snekkedrev (07 - 12)

1. Stik bowdenkablet (07/1) til koredrevet (07/2) ind i det nederste hul (07/3) pa hore hand-tag.
2. Stik bowdenkablet (08/1) til snekkedrevet (08/2) i det overste hul (08/3) pa venstre handtag.

3. Sādan indstiller du bowdenkablerne:

1 til 6 er fremadgaende gear, hvor 1 er det langsomste og 6 det hurtigste gear.
R1 og R2 er bakgear, hvor R1 er det langsomme og R2 det hurtige gear.

9.1 Vedligeholdelsessplan

Førbrug

Kontroller olieniveaulet (se motorvejledning).
Kontroller knækboltene.
Kontroller maskinen for beskadigelser.

Kontroller, om transportsnekken er frosset til.

After de forste 5 drifttimer

for hver tre maneder

9.3 Vedligeholdelse af kore- og snekkedrev (09)

ADVARSEL! Brand- og eksplosionsfare.

2.5 Symboler på redskapet

Lasigenbruksanvisningen fore anvandning!

VARNING! Fara for svara kroppsskador pga roterande redskapsdilar! Beroring av roterande redskapsdilar leder till svara kroppsskador!
Greppa aldrig in i den roterande matarskruven!

6.8 Stanga av motor (38, 39)

VARNING! Fara for svara kroppsskador pga roterande redskapsdilar! Beroring av roterande redskapsdilar leder till svara kroppsskador!

Greppa aldrig in i den roterande matarskruven!

VARNING! Fara for svara kroppsskador pga roterande redskapsdalar! Beroring av roterande redskapsdalar leder till svara kroppsskador!

Skruven justeras med driftssattsspaken (02/23):

Bilden (49) visar skruvens lage for "Packed Snow" (packad sno). Lyft snöslangan en aning i detta lage.
Axeln fixeras i laget "Transport".
Driftssattsspaken maste stallas in pa "Normal"igen for drift.

9.6 Justera kedjornas spanning (50)

2.1 Tiltenkt bruk 235
2.2 Mulig og paregnelig feil bruk.. 235
2.3 Sikkerhets- og beskyttelsenusanordninger 235

2.4 Leveranse 236
2.5 Symboler på maskinen 236

2.5.1 Sikkerhetsmerker 236
2.5.2 Betjeningsmerker 237

2.6 Produktoversikt 700 E (01) 237
2.7 Produktoversikt 760 TE (02) 238

5.1 Montere nedre styrestang (04, 05) .... 242
5.2 Montere kontrollpanel (06) 242
5.3 Montere og stille inn bowdenkablene for kjore- og skruedrev (07 - 12) 242
5.4 Etterjustering av bowdenkabelen (13) 242
5.5 Kontrollere bowdenkabelinnstillingen (14) 242
5.6 Montere stang for girspak (15, 16)....242
5.7 Montere spakene for girvalg og ut-kasthoyde (17) 243
5.8 Koble til kontakt for oppvarming og belysning (18) 243
5.9 Montere snoutkast (19-22) 243
5.10 Feste vaiertrekk på utkastklaff (23).... 243
5.11 Montere sveiv for snoutkast (24) 243
5.12 Henge opp bowdenkabelen (25) 243

6 lgangsetting 243

6.1 Driftsmidler 243
6.2 Fylle på motorolje (26) 244
6.3 Fylle pabensin (26). 244
6.4 Kontrollere dekktrykket [bare 700 E] (27) 244
6.5 Stille inn romhoyde (28 - 30) 244
6.6 Kontrollere brytebolter pa maskinen (31, 48) 244
6.7 Startemotoren (32-37). 245
6.8 Stoppe motor (38, 39) 245

7 Betjening. 245

7.1 Startefresing (40-42) 245
7.2 Stoppe fresing (43). 246
7.3 Skifte kjoregir (42-44). 246
7.4 Velge driftsmodus pa 760 TE.246
7.5 Styre snøfraser 760 TE (45) 246
7.6 Fjerne blokkeringer i snoutkastet (43, 46) 246

8 Reparasjon 246

9 Vedlikehold og pleie 246

9.1 Vedlikeholdsplan 246
9.2 Smore mateskrue (47) 247
9.3 Vedlikeholde kjore- og skruedrev (09). 247
9.4 Skiffe ut brytebolt (31, 48) 247
9.5 Finjustere hoyden til mateskruen [bare 760 TE] (49) 247
9.6 Justere strammingen av kjedene (50) 247

10 Feilsøking 247
11 Oppbevaring 248
12 Avfallshandtering 248
13 Kundeservice/service 248
14 Garanti. 249

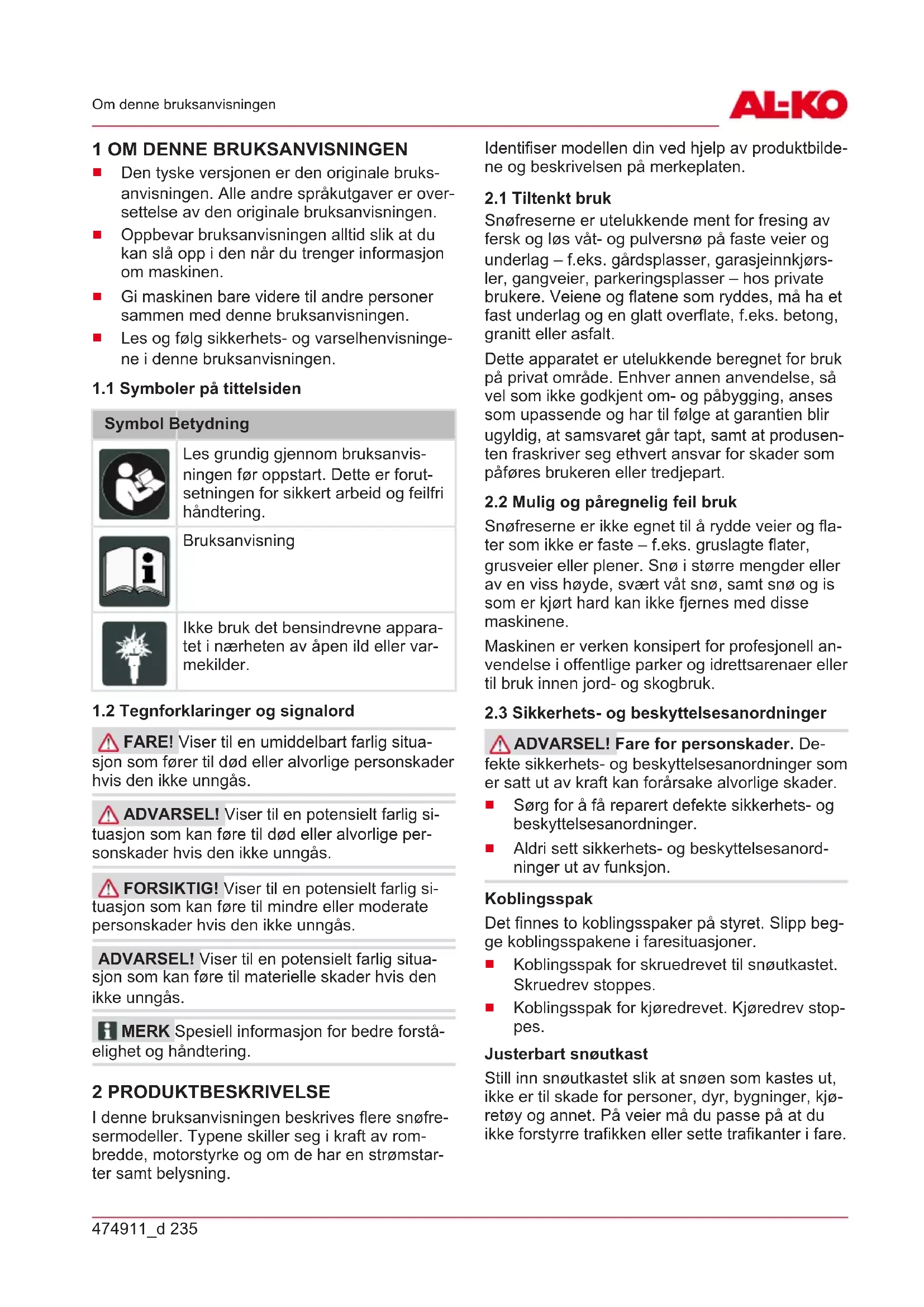

1 OM DENNE BRUKSANVISNINGEN

Den tyske versjonen er den originale bruksanvisningen. Alle andre spraktegaver er oversettelse av den originale bruksanvisningen.
- Oppbevar bruksanvisingen alltid sik at du kan slå opp i den nár du trenger informasjon om maskinen.
Gi maskinen bare videre til andre personer sammen medijke bruksanvisingen.
Les og følg sikkerhets- og varselhenvisningene i dette bruksanvisningen.

Les grundig gjennom bruksanvis- ningen for oppstart. Dette er forutsettingen for sikkert arbeid og feilfri handtering.

Bruksanvisning

Ikke bruk det bensindrevne apparatet i nærhen av apen ild eller varmekilder.

1.2 Tegnforklaringer og signalord

FARE! Viser til en umiddelbart farlig situasjon som forer til ddd aller alvorlige personskader hvis den ikke unngås.
ADVARSELI Viser til en potensielt farlig situasjon som kan fore til død eller alvorlige persorskader his den ikke unngås.
FORSIKTIG! Viser til en potensielt farlig situajon som kan fore til mindre aller moderate persanskader hvis den ikke unngås.

ADVARSEL! Viser til en potensielt farlig situacion som kan fore til materielle skader hvis den ikke unngås.

MERK Spesiell informasjon for bedre forstaelighet og handtering.

2 PRODUKTBESKRIVELSE

I donne bruksanvisingen beskrives flere snofresermodeller. Typene skiller seg i kraft av rombrede, motorstyrke og om de har en stromster somt belysning.

Identifiser modellen din ved hjelp av Produktbildene og beskrivelsen på merkeplaten.

2.1 Tiltenkt bruk

Snøfreserne er utelukkende ment for fresing av fersk og Ios vát- og pulversnø pa faste veier og underlag - f.eks. gardsplasser, garasjeinnkjørsler, gangveier, parkeringsplasser - hos private brukere. Veiene og flatene som ryddes, ma ha et fast underlag og en glatt overflate, f.eks. belong, granitt eller asfalt.

Dette apparatet er utelukkende beregnet for bruk på privat område. Enhver annen anvendelse, sä vel som ikke godkjent om- og pabygging, anses som upassende og har til ffolge at garantien blir ugyldig, at samsvaret gär tapt, samt at produsenten fraskriver seg ethvert ansvar for skader som paføresBrukerenEller tredjepart.

2.2 Mulig og parestnelig feil bruk

Snøfreserne er ikke egnet til á rydde veier og flater som ikke er faste - f.eks. gruslagte flater, grusveier eller plener. Snø i større mengder ullav en viss høyde, svært vát snø, smt snø og issom er kjørt hard kan ikke fjernes medppe maskinene.

Maskinen er verken konsipert for profesjonell anvendelse i offentlige parker og idrettsarenaer ell til bruk innen jord- og skogbruk.

ADVARSEL! Fare for persorskader. Defekte sikkerhets- og beskyttelsesanordninger som er satt ut av kraft kan forårsake alvorlige skader.

Sorg for a reparant defekte sikkerhets- og beskyttelsesanordninger.
Aldri sett sikkerhets- og beskyttelsesanordninger ut av funksjon.

Koblingsspak

Det finnes to koblingsspaker pa styret. Slipp begge koblingsspakene i faresituasjoner.

Koblingsspak for skruedrevet til snoutkastet. Skruedrev stoppes.
Koblingsspak for kjoredrevet. Kjoredrev stoppes.

Justerbart snoutkast

Still inn snoutkastet sik at snoen som kastes ut,\ ikke er til skade for personer, dyr, bygninger, kjøretøy og annet. Pæ veier mæ du passer pæ at du\ ikke forstyrre trafikken eller sette trafikanter i fare.

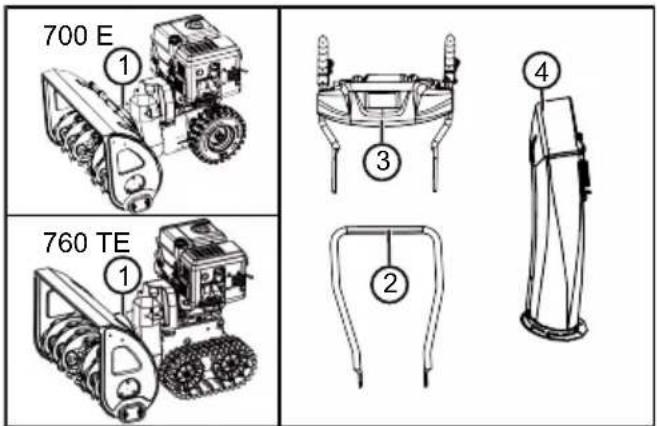

2.4 Leveranse

Leveransen omfatter posisjonene som er listet opp her. Sjekk om alle posisjonene er omfattet:

Nr. Komponent
1 Snøfreser
2 Nedre del av styleramme
3 Betjeningspanel med styleramme
4 Snøutkast
5 Bruksanvising til snøfreseren
6 Bruksanvising til motoren
	Bøyle med:
7	■ festesett for snøutkast (3x)
8	■ Tennpluggnøkkel
9	■ Motornøkkel (2x)
10	■ Reservebrytebolter (6x)
	Bøyle med:
11	■ Fjærsplinter (6x)
12	■ Spak for utkasthøyde med fjæring

Nr. Komponent

13 Spak for girvalg med fjæring
14 Stang for girspak
15 Sveiv for utkastjustering

2.5 Symboler på maskinen

2.5.1 Sikkerhetsmerker

Symbol Betydning

Advarsel!

Vær spesielt forsiktig ved handtering!

Les bruksanvisingen f#r driften settes i gang!

Hold bort fra utkastomraret. Fare pa grunn av snoutkast.

Bruk vernebriller og hørselsvern!

Ikke ta pa roterende deler. Inntrekkingsfare!

Ikke grip inn i snoutkast!

Ikke grip inn i aller trakk pa mateskruen!

Trekk pennplugghette før vedlikeholds- og reparasjonsarbeider.

Symbol Betydning

Hold tredjepersoner unna fareomraret!

Roterende deler i utkastområdet!
Inntrekkingsfare!

2.5.2 Betjeningsmerker

Symbol Betydning

Choke

CLOSE / OPEN

Gass

Sakte / Fort

Motornokkel

På / Av

Drivstoffkran

OFF (Av)

ON (På)

Primerknapp

Skruedrev

Start/stopp

Symbol Betydning

Kjøredrev

Start/stopp

Svinge snfreseren til venstre / hyre

Innrett snoutkast med sveiven.

Still inn snoutkasthoyden med spaken.

2.6 Produktoversikt 700 E (01)

Nr. Komponent

1 Koblingsspak for kjøredrevet
2 Girspak, 6 forover- og 2 reversgir
3 Spak for innstilling av utkasthoyden
4 Koblingsspak for skruedrevet
5 Oppvarmede handtak
6 Bryter for belysning

Nr. Komponent

7 Bryter for handtaksvarme
8 Reservebrytebolter (2x)
9 Sveiv for justering av utkastretning
10 Motor
11 Tennplugghette
12 Hodydejusterbare meier
13 Ryddeplate
14 Mateskrue
15 Kastehjul
16 Skjold
17 Rengjøringsverktøy (festet på skjoldet)
18 Snoutkast med ingrepsbeskyt tse
19 Deflektor på snøutkast til innstilling av utkasthøyden
20 Oljetanklokk
21 Tanklokk
22 Belysning

2.7 Produktoversikt 760 TE (02)

Nr. Komponent

1 Koblingssspak for kjredrevet
2 Girspak, 6 forover- og 2 reversgir
3 Spak for innstilling av utkasthoyden
4 Koblingsspak for skruedrevet
5 Oppvarmedehandtak
6 Bryter for belysning
7 Bryter for handtaksvarne
8 Reservebrytebolter (2x)
9 Sveiv for justering av utkastretning
10 Motor
11 Tennplugghette
12 Høydejusterbare meier
13 Ryddeplate
14 Mateskrue

Nr. Komponent

15 Kastehjul
16 Skjold
17 Rengjøringsverktøy (festet på skjoldet)
18 Shoutkast med ingrepsbeskyttelse
19 Deflektor på snoutkast til innstilling av utkasthøyden
20 Oljetanklokk
21 Tanklokk
22 Belysning

23 Kjorespak:

"Transport"
"Normal"
"Packed Snow" (pakket snø)

24 Vippearmen til høyre og venstre styring av beltet

3 SIKKERHETSANVISNINGER

FARE! Livsfare og fare for de alvorligste personskader! Uleselige sikkerhetsvenisninger og betjeningsanvisninger kan fore til de alvorligste personskader, inkludert død.

ADVARSEL! Brann- og eksplosjonsfare.

Det oppstär en eksplosjonsfarlig bensin-luft-blanding hvis det lekker ut drivstoff. Eksplosjoner og brann kan fore til alvorlige personskader og død ved ukyndig handtering av drivstoff.

Lagre motoren aldri i nærhen av apen ild ell er varmekilder.
Driv aldri motoren i brennbare omgivelser.

ADVARSEL! Fare for skader pga. defekt
maskin! Å drive en defekt maskin kan före til alvorlige personskader i tillegg til skader på maskinen.
- Driv bare maskinen när den/DD er defekt eller har skader og när ingen deler mangler eller er Iose.

ADVARSEL! Fare som følge av roterende maskindeler! Det a gripe inn i roterende maskindeler forer til alvorlige personskader!

Aldri grip inn imateskruen nár den roterer!

ADVARSEL! Fare for personskader. Defekte sikkerhets- og beskyttesesanordninger som er satt ut av kraft kan forarsake alvorlige skader.

Sorg for a reparant defekte sikkerhets- og beskyttesesanordninger.
Aldri sett sikkerhets- og beskyttelsenusanordninger ut av funksjon.

3.1 Sikkerhetsanvisninger etter ISO 8437 Vedlegg A

Forkunnskaper

1. Les bruks- og vedlikeholdsanvisningen noye. Gjør deg grundig kjent med styreelementene og korrekt bruk av maskinen. Øv deg i rask stopp av maskinen og utkobling av styreelementene.
2. Barn skal under ingen omstendigheter fãr lov til a betjene maskinen.Ogsa voksne som化进程, skal under ingen omstendigheter fã lov til a betjene maskinen.
3. Hold andre personer, spesielt sma barn, og husdyr unna bruksområdet.
4. Ved betjening i revers bør du gå forsiktig frem for a unnga at du skir erler faller.

Forberedelse

1. Kontroller øye området hvor maskinen skal brukes, og fjern alle dørmatter, kjelker, brett, ståltråd og andre fremmedlegemer.
2. Koble maskinen helt ut og sett på tomgang før du starter motoren.
3. Ikke betjen maskinen uten passende vinterklær. Ha pa sko der du kan sta stødig pa glatt underlag.
4. Forsiktig ved handtering av bensin; det erlett antennelig.

Bruk en godkjentbensinkanne.
Ikke fyll drivstoff pa motoren när den gär ell er varm.
Fyll alltid på bensintanken ute, og vær veldig forsiktig. Fyll aldri på bensintanken i lukkede rom.
Skru tanklokket godt til og tork opp bensinsol.

1. For maskiner med elektrisk motor aller elektrisk tenning ma det brukes jordet stikkontakt.

2. Still inn tilstrekkelig hovyde pa oppsamlingshuset nar du rydder grus-ller rullesteinflater.

3. Prov aldri à endre innstillingene nár motoren gár (hvis produsenten ikke uttrykkelig anbefa-ler det).
4. La motoren og maskinen kjole seg ned til utetemperaturen for du begyinner a frese snoen.
5. Ved betjening av motordrevne maskiner kan fremmedlegemer slynges ut og inn i oynene. Ha derfor alltid pa deg vernebriller erler oyevern under betjening, innstilling ellre reparasjon.
6. Bruk hørselvern for a unnga horselskader.

Betjening

1. Ikke bring hender eller føtter iærheten av erler under bevegelige deler. Hold deg alltid unna utkastapningen.
2. Vær ytterst forsiktig nár du bruker maskinen på eller krysser grusveier og -innkjørsler. Pass alltid på skjulte hindringer og trafikk.
3. Hvis du moter et fremmedlegeme, sla av motoren, fjern tenningskabel, undersok snfreseren grundig pa skader og reparer eventuelle skader for du starter og bruker snfreseren pa nytt.
4. Hvis maskinen vibrerer uvanlig, slå av motoren og let etter ársaken sá fort som mulig. Vibrasjoner er som regel et tegn på at det finnes et problem.
5. Slå alltid av motoren, när du tar en pause i betjeningen, för du rengjör oppsmilings-/ drivhjulhuset aller utkastbanen, og när du foretar reparasjoner, innstillinger ull inspek-sjoner.
6. För du foretar rengjöring, reparasjoner erler inspeksjoner, mä du passer på at oppsamlen ren/drivhjulet og alle bevegelige deler stär stille. Trekk tenningskabelen og hold den unna tennpluggene for ä unngå tenning ved uhell. Trekk ut stopselet hos elektromotorer.
7. Ikke la motoren gä i lukkede rom, unntatt for à fá start på den, eller for Å flytte snøfreseren inn uller ut av bygninger. Apne dorene til utsiden nár du gjör dette; eksos er farlig.
8. Ikke frem i skraninger. Vær veldig forsiktig nár du snur i skranende terreng. Ikke prov a fre-se i bratte skraninger.

9. Bruk aldri snofreseren uten de foreskrevne skjermene, beskyttelsesplatene erer andre verneinnretninger.

10. Bruk aldri snøfreseren i nærhen av glassinnfestinger, kjoretoy, lyssjakter, skranende terreng osv. uten a stille inn utkastretningen deretter. Hold barn og husdyr unna.

11. Ikke overbelast maskinen gjennom for rask snøfresing.
12. Bruk aldri maskinen pa glatt underlag nár
    transporthastigheten er hóy. Forsiktig ved
    rygging.
13. Rett aldri utkastet mot personer pa sider, og la ingen g fora ran maskinen.
14. Koble fra oppsamleren/drivhjulet narr snfreseren skal flytttes allerCREASElenger benyttes.
15. Bruk kun ekstra- og tilbehørsdeler som er godkjent av snøfreserproduusenten, f.eks. avbalanseringsvekter, motvekter, kapslinger osv.
16. Bruk aldri snofreseren ved darelig sikt aller belysning. Sorg alltid for a sta stott, og pass pa a ha godt tak i handtaket. Ga, ikke lop, bak maskinen.

Vedlikehold og oppbevaring

ADVARSEL! Alvorlige handskader ved rengjoring av tilstoppet utkastkanal. Beroring av skovljul i utkastkanalen forer til alvorlige handskader. Det er de vanligste personskadene med snofreseren. Til rengjoring av utkastkanalen:

Slà snøfreseren av.
Ventica.10stilskovlhjulet star stille.
Bruk alltid egnet verktøy til a rengjore utkastkanalen.
Bruk aldri hendene til a rengjore utkastkanalen.

1. Kontroller regelmessig om verneinnretningerene, knivskruene, festeskruene til motoren osv. er godt trukket til og dermed garanterer sikker bruk av maskinen.
2. Lagre aldri maskinen i bygninger der det finnes tennkilder som varmtvannsapparater, elektriske varmevifter, klestorkere osv., sanglege det er bensin i tanken. La motoren fsigma kjoles for maskinen lagres i et rom.
3. Følg noye anvisingene i bruksanvisingen nár snøfreseren skal settes bort for lengre tid.
4. La sikkerhets- og betjeningsskiltene ditte paskinen, eventuelt bytt dem ut.
5. La maskinen gà i noen minutter etter snfresingen for a forhindre at oppsamleren/driftshjulet fryser fast.

Nar du forlater maskinen
För rengjörings- og vedlikeholdsarbeid
Førinnstillingsarbeid
Etter at feil oppstar
Før blokkeringer Iøsnes
Før forstoppelser fjernes
Etter Kontakt med fremmedlegemer
Nár det oppstár feil eller uvanlige vibra-sjoner på maskinen

Ikke bruk apparatet hvis du er under pavirkning av alcohol, narkotika eller medisiner.
For a unnga skader pa hodet og lemmer.
samt horselvern, kal korrekte klær og verneutstyr brukes.
Klaerne ma varehensiktsmessig (tettsitten de) og skal不解 vare til hinder. Bruk aldri Iose klær ell ter bilbehør som kan trekkes inn i maskinen, f.eks. skjerf.
Det personlige verneutstyret bestar av:

Horselvern og vernebriller
Faste og sklisikre sko
Vernehansker

3.3 Omgang med bensin og olje

Eksplosjons- og brannfare:

På grunn av bensin-luft-blandingen som kommer ut, er det fare for eksplosjonsfarlig atmøsfaere. Eksplosjoner og brann kan føre til

alvorlige personskader og død ved ukyndig handtering av drivstoff. Vær oppmerksom pa det følgende:

Røyking forbudt ved händtering av bensin.
Handter bensin kun utendors og aldri i lukkede rom.
Folg forholdsreglene som angis nedenfor.

Transporter og oppbevar drivstoff utelukken de i godkjente kanner. Sorg for at barn ikke har tilgang til drivstoff og olje som oppbevares.
For a unnga forurensing av jordbunnen (miljoven) ma man alltid sorge for at bensin og olje ikke havner på bakken ved tanking. Bruken trakt ved tanking.
Tank aldri opp apparatet i et lukket rom. Bensindamp kan samle seg pa gulvet, noe som kan fere til eksplosjon.
Tørk straks opp solt bensin fra maskinen og bakken. Tekstiler som er brukt til a tørke opp bensin skal tørke pa et godt ventiliert sted for de avfallshandtering. Hvis ikke kan tekstilene plutselig selvantenne.
Hvis du har solt bensin, oppstar detbensindamp. Start derfor ikke motoren på det samme stedet, men minst 3 m derfra.
Unngå hudkontakt med mineraloljeprodukter. Pust aldri inn bensindamp. Bruk alltid vernehansker ved tanking. Verneklaerne bør byttes og vaskes regelmessig.
Pase at klæne ikkekommen i kontakt med bensinen. Dersom du fãr bensin pã klæne, ma klæne byttes umiddelbart.
Apne aldri tanklokket narn motoren garller er varm.
Tank aldri opp maskinen mens motoren er verm aller mens motoren gár.
Overfyll aldri tanken (bensin utvider seg).
Skru alltid fast tanklokket.
- Skift ut skadet tank eller tanklokk.
Aldri spis, drikk eller røyk ved fylling av bensin eller olje.
Dersom bensen er rent ut:

Ike start motoren.
Unnga tenningsforsk.
Tork opp bensinsol med bindemiddel ell er filler, og kast deretter miljørktig.
Rengjor apparatuset.

Dersom motorolje er rent ut:

Ikke start motoren.
Tørk opp oljesøl med oljebindemiddel el-ler filler, og kast deretter miljørktig.
Rengjor apparatuset.

4 PAKKE UT MASKINEN (03)

ADVARSEL! Klemfare for skader pga.
velt av maskin! Maskinen er tung. Hvis maskinen velter, kan kroppsdeler klemmes og personer pafores alvorlige skader.

Minst to personer er nodvendig til utpakking av maskinen.
Unngå at maskinen velter!

1. Sett kisten på en rett og jev n flate.
2. Fjern emballasjbebändene.
3. Apne kisten overst (03/a).
4. Fjern emballasjematerialet.
5. Ta ut lôse deler, posene med smádeler og braupsanvisingene.
6. Skjaer forsiktig ut bakveggen i kisten (dvs. der hvor motoren befindner seg) med en kniv slik at maskinen ikke skades.
7. Vipp ned bakveggen til kisten (03/b).
8. Ta forsiktig ut de øvrige lõse delene somtvidere emballasjematerialer.
9. Rull snfreseren ut av kisten bakover, dvs. med motoren foran (03/c).

5 MONTERING

Betjen maskinen kun när alt er sattSAMmen!
För innkobling ma du sjekke at alle sikkerhets- og verneinnretninger er på plass og fungerer!

Nodvendig verktoy

Nr. Verktoy

1Fastnokkel SW 10 (x2)
2Fastnokkel SW 13
3 Unbrakonokkel 5 mm
4 Kombi-ller spisstang

Nr. Verktoy

5 Skrujern
6 Sprayolje
7 Bare 700 E: Dekkuftpumper med manometer (bilventil)

5.1 Montere nedre styrestang (04, 05)

Monter den nedre styrestangen til høyre og venstre nede på snøfreseren.

1. Skru ut skruene (04/1).
2. Sett på den nedre styrestangen (05/1).
3. Stikk skruene (05/2) gjennom den nedre styrestangen og skru fast.

5.2 Montere kontrollpanel (06)

1. Venstre nedre del av styrerammen: Løsne 2 skruer (06/1) på festevinkel (06/2), og fjern festevinkelen.
2. Sett på styrerammen (06/3) med betjeningspanel.
3. Høyre styleramme: Stikk 2 skruer (06/4)
   gjennom nedre og øvre styleramme, og skru fast med underlagsskiver og kutre.
4. Venstre styreramme: Stikk 2 skruer (06/1) gjennom nedre, Øvre styreramme og feste-vinkelen, og skrulett fast med underlagsski- ver og mutre.

5.3 Montere og stille inn bowdenkablene for kjore- og skruedrev (07 - 12)

1. Hekt på bowdenkabelen (07/1) for kjøredrevet (07/2) i det nedre hullet (07/3) på hoyre spak.

2. Hekt på bowdenkabelen (08/1) for skruedrevet (08/2) i det øvre hullet (08/3) på venstre spak.

3. Still inn bowdenkablene som folger:

Drei justeringsdel på vaiertrekk (09/1) i pilretning (09/a), til vaiertrekket ikke lenger henger gjennom (lett strammet). Hold fast vaieren under dreiing, sik at den ikke dreier seg med.
Skru fast (09/b) kontramutter (09/2).

1. Fest bowdenkablene (10/1) med klemmene (10/2) til høyre og venstre på styret.
2. Stram bowdenkabelen:

Skru Ios kontramutrene (11/1, 12/1).
Drei gengeendestykket (11/2, 12/2) opp bowdenkabelen er strammet.

Skru kontramutrene mot forgen (11/3, 12/3) for a feste bowdenkabelen.
6. Trekk ned gummibeskyttelse (11/4, 12/4) til kontramutteren (11/a, 12/a) for a beskytte bowdenkabelen mot korrosjon.

5.4 Etterjustering av bowdenkabelen (13)

Fininnstilling foretas via innstillingsskruen.

1. Løsne kontramutteren (13/2) på innstillingskruyen (13/a).

2. Skru på innstillingsskruen (13/3) (13/b) for øke eller redusere avstanden til bowdenkabelen.Pass på at bowdenkabelen erlett strammet og ikke henger ned.

3. Trekk kontramutteren (13/2) til igjen (13/a).

5.5 Kontrollere bowdenkabelinnstillingen (14)

Kjordrevets bowdenkabel forlenges med tiden. Dersom kjredrevet ikke longer kan slås på mens motoren er i gang, sö er bowdenkabelen blitt for lang og ma strammes.

1. Slå av apparatet (se Kapittel 6.8 "Stoppe motor (38, 39)", side 245).
2. Still inn bowdenkabelen pa nytt (se Kapittel 5.3 "Montere og stille inn bowdenkablene for kjore- og skruedrev (07 - 12)", side 242).

For a kontrollere bowdenkabelinnstillingen:

1. Start motoren (se Kapittel 6.7 "Starte motoren (32 - 37)", side 245).
2. Legg inn gir (se Kapittel 7.1 "Starte fresing (40 - 42) ", side 245).
3. Trykk høyre handtak (14/1) for kjøredrevet sakte ned (14/a) til du merker enlett mot-stand. Trykkpunktet på koblingen er regist- trert.
4. Dersom kjoredrevet ikke slås på: Gjenta foregående trinn.
5. Dersom innstilling av bowdenkabelen ikke er vellykke: Oppsok serviceverkstedet til produsenten.

1. Heng stangen (15/1) i holderen nede pa girkoblingen (16/2).
2. Heng stangen oppe på girspaken (16/3) i holderen.
3. Sikre stangen nede og oppe med underlagsskiver og fjærsplinter.

5.7 Montere spakene for girvalg og utkasthoyde (17)

1. Sett sprengskiver (17/1) på gjengene.
2. Skru pà og trekk til spak for utkasthøyde (17/2).
3. Skru pá og trekk til spak for girvalg (17/3).

5.8 Koble til kontakt for oppvarming og belysning (18)

1. Sett sammen stopelsdelene (18/1) for oppvarmingen og belysningen.
2. Sikre pluggforbindelene.

5.9 Montere snoutkast (19-22)

1. Pafør litt sprayolje (også smrefett mulig) på glideflaten (19/1) mellom snoutkast og snøfreser.
2. Legg plastringen (19/2) på glideflaten til snøutkastet (19/a) og pafør litt sprayolje (og-sa smrefett mulig).
3. Sett p(a (20/1) snoutkast (20/a, 21/a).
4. Stikk festeskruene (21/2) innenfra gjennom laskene og inn i snoutkastet.
5. Skru fast snoutkastet med selvsikrende muttere (21/3).
6. Stikk festeskruene (22/1) gjennom den store føringsplaten (22/2) og sett pa de to sma føringsplatene (22/3). Merk: De sma føringsplatene ma ligge oppe pa den store føringsplaten.
7. Stikk føringsplatene med festeskruene nedenfra og inn i snoutkastet.
8. Sett underlagsskiver (22/4) på skruene.
9. Skru fast de selvåsende mutrene (22/5).

Denne bowdenkabelen beveger utkastspjeldet i snoutkastet, og brukes til innstilling av utkasthoyden.

1. Heng bowdenkablene i faringene (23/1, 23/2). Gummibeskyttelsen må vare festet pa det ytre vaiertrekket.
2. Skru kontramutter (23/3, 23/4) fast mot førin gen (23/2) til bowdenkabelen er strammet.
3. Kontroller lenghten på bowdenkabelen med spaken til innstilling av utkasthøyden:

Beveg spaken til fremre anslag. Utkastspjeldet ma flytte seg helt ned.
Beveg spaken til bakre anslag. Utkastspjeldet ma flytte seg oppover.
Endre ev. lenghten pa bowdenkabelen.

5.11 Montere sveiv for snoutkast (24)

1. Skyy sveiven gjennom fordingen (24/1) på styret (24/a).
   Merk: När sveivstangen ikke eller bare vanskelig lar seg bevege i til nedre fording, lösne den øvre fordingen og trekk den til etter montering av sveivstangen.
2. Stikk inn fjærsplint (24/2) (24/b).

5.12 Henge opp bowdenkabelen (25)

1. Heng bowdenkabelen (25/1) i holderen (25/2) under motoren.

6 IGANGSETTING

ADVARSEL! Fare for skader pga. defekt maskin! Å drive en defekt maskin kan före til alvorlige personskader i tillegg til skader på maskinen.
- Driv bare maskinen när den ikke er defekt ell er skader og när ingen deler mangler ell er lse.

MERK Det skal alltid foretas en visuell kon-troll for bruk. Apparatet ma ikke brukes med Iose, skadede eller slitte drifts- og/eller festedeler.

6.1 Driftsmidler

FARE! Eksplosjons- og brannfare. På

grunn av bensin-/luft-blandingen somkommen ut, er det fare for eksplosjonsfarlig atmospere. Eksplosjoner og brann kan fore til alvorlige personskader og død ved ukyndig handtering av drivstoff.

Røyking forbudt ved handtering av bensin.
Handter bensin kun utendørs og aldri i lukke-de rom.

FARE! Livsfare pga. forgiving. Avgasse til motoren inneholder kullmonoksid som kan drepe mensesker i lopet av noen fä minutter.

• Driv motoren aldri i lukkede rom, men bare utendørs.
  Pust aldri inn motoreksos.
  Slå motoren av hvis du føler deg svimmel, uvel eller svak ved bruk. Oppsok straks lege.

MERK Kast brukt motorolje miljøvennlig! Vi anbefaler at gammad olje deponeres i en lukket beholder til et resirkuleringssenter erler til kunde-service. Gammad olje skal ikke:

kastes i vanlig avfall
havn i kanaler eller avlp
tommespa bakken

MERK Følg den medfolgende bruksanvis- ningen for motoren!

För idriftsettelse mä du fylle på motorolje og fylle drivstoff på snøfreseren.

Spesifikasjoner om bensin og motorolje: Se tekniske data.

6.2 Fylle pa motorolje (26)

1. Skru av oljepafyllingslokk (26/1) og legg det pa et rent sted.
2. Fyll pə olje med en trakt.
3. Sjekk fylleniva.
4. Steng oljeinnfyllingsapningen og rengjor.

For korrekt sjekk av oljeniva, se motoranvisining.

6.3 Fylle pà bensin (26)

1. Skru av tanklokk (26/2) og legg det pa et rent sted.
2. Fyll på bensin med en trakt.
3. Steng tankfyllingsapningen og rengjor.

6.4 Kontrollere dekktrykket [bare 700 E] (27)

1. Sjekk dekktrykk spesielt for对不起 gangs bruk om vinteren og minst hvre tredje maned i driftstiden.

Det maksimalt tillatte dekktrykket stared på dekkene (27/1).

Merk: Merk: 1 bar = ca. 14,5 psi

1. Pump opp hjulene jevnt med en dekkuftpumpe.

Juster fresehøyden bare ved avslått motor og stillestående mateskrue.

Still inn fresehoyden sik at grus og andre fremmedlegemer ikke tas opp. Ta hensyn til store ujevnheter, for eksempel dype spor, kumlokk ell er brosteiner.

1. Flytt maskinen til plant underlag for a justere den.
2. Løsne klemskruene (28/1) på meiene (28/2) til høyre og venstre på skjoldet (28/3).
3. Skyv meiene opp aller under skivene (28/a) for a lofte ryddeplaten (29/1) til onsket hovy de.
4. Trekk til klemskruene på meiene.
5. Pass pà at meiene star like langt ned slik at ryddeplaten gár parallelt med underlaget (29/a).

Slitte meier (30)

Nár slurperanden (30/1) på meiene er slitt gjen-nom, snu meiene 180^ for a bruke den andre siden.

1. Skru av mutrene (30/2) og underlagsskivene.
2. Ta av metallplaten (30/3).
3. Snu meien 180^(30 / a)
4. Sett på underlagsskivene og mutrene. Merk: Sorg for at klemskruene (30/4) ikke forveksles fordi de har forskjellig lenghte.

6.6 Kontrollere brytebolter på maskinen (31, 48)

ADVARSEL! Fare for skader på apparata-tet. En fastfryst mateskrue kan.fore til skader på kilereimene.

Sjekk før motorstart om mateskruen er fryst fast.
Sett snøfreseren pa et egnet sted, til mateskruen er tint.

1. Sjekk hver gang for start om bryteboltene (31/1, 48/2) er hele.

Avrevne brytebolter mä byttes mot originale reservedeler (se Kapittel 9.4 "Skifteut brytebolt (31, 48)," side 247). Ved bruk av ikke-godkjente reservedeler kan maskinen ta stor skade!
To reservebrytebolter (01/8) sitter på betjeningspanelet.

FARE! Livsfare pga. forgiving. Avgasse til motoren inneholder kullmonoksid som kan drepe mensesker i Iopet av noen f minutter.

• Driv motoren aldri i lukkede rom, men bare utendørs.
  Pust aldri inn motoreksos.
  Slå motoren av hvis du føler deg svimmel, uvel eller svak ved bruk. Oppsk straks lege.

ADVARSEL! Fare for skader på apparata-tet. En fastfryst mateskrue kan fore til skader på kilereimene.

1. Sjekk olje- og drivstoffniva.
2. Apne (32/a) drivstoffkran (32/1).
3. Sjekk at kjore- og skruedrevet er koblet ut. Begge koblingsspakene ma sta rett opp.
4. Skyv choke (32/2) til posisjon CLOSE (32/b).
5. Trykk primerknapp (33/1) 3x, med ca. 2 sekunds avstand. Trykk primerknappen 5x ved temperaturer under 10^ .
6. Skyv gasshendelen (34/1) til posisjon Fort (34/2, kanin) (34/a).
7. Sett i motornokkel (35/1) (35/a).

Manuell start (36)

1. Dra litt i startsnoren (36/1) (36/a) til du moter den forste motstand, trekk snoren deretter raskt og jevnt ut og la den langsomt trekke seg inn igjen.

230 V-startproess (37)

1. (37/a)

6.8 Stoppe motor (38, 39)

ADVARSEL! Fare som følge av roterende maskindeler! Det a gripe inn i roterende maskindeler forer til alvorlige personskader!

Aldri grip inn imateskruen nár den roterer!

1. Skyv gasshendelen (38/1) til posisjon Sakte (38/2, Skilpadde) (38/a).
2. For a forhindre fastfrysing, la mateskrue og kastehjul gà til de er sà godt som snøfrie. Eillers kan kilereimene skades ved start.
3. Ta ut (39/a) motornokkel (39/1).
4. Motor slar seg av.
5. Drei drivstoffkran (39/2) til posisjon OFF (Av) (39/b).

7 BETJENING

7.1 Starte fresing (40 - 42)

ADVARSEL! Fare som føge av roterende maskindeler! Det a gripe inn i roterende maskindeler forer til alvorlige personskader!

Aldri grip inn imateskruen nar den roterer!

ADVARSEL! Gjenstander kastes ut! Skadefare og fare for materielle skader som folge av gjenstander som kastes ut!

Drei aldri utkastkanalen mot personer, dyr, vinduer, biler ell er.

1. Gjennomfør idriftsettelse.
2. Sjekk posisjon på snoutkast og still inn utkastretning med sveiv (40/1).
3. Still inn utkasthoyde (40/2).
4. Start motoren (se Kapittel 6.7 "Starte motoren (32 - 37)", side 245).
5. Leggginn gir for fremdrift (41/3):

1 til 6 er forovergir, der 1 er det mest langsomme og 6 det foronte giret.
R1 og R2 er reversgir, der R1 er det langsomme og R2 det forte giret.

1. Trykk koblingsspaken (41/4) for skruedrevet (41/a).

2. Trykk koblingsspaken (42/5) for kjoredrevet (42/a).

7.2 Stoppe fresing (43)

1. Slipp koblingsspakene (43/1) for skrue- og kjoredrevet, dvs. koble ut (43/a).

Med driftsmodusspaken (02/23) kan høyden til mateskruen, ryddeplaten og skjoldet justeres ved flyting av vekten på snøfreseren.

"Transport": Vekten ligger på det bakre området på snøfreseren sik at mateskruen og skjoldet har klaring til bakken og snøfreserenlett kan skyves.
"Normal": Vannrett stilling av snøfreseren for normal drift.
"Packed Snow": Ved pakket snø kan snøfreseren flytte vekten til det fremre området med donne innstillingen.

7.5 Styre snøfreser 760 TE (45)

1. Sving snofreseren til venstre: Trekk til venstrevippearm (45/1) (45/a).
2. Sving snøfreseren til høyre: Trekk til høyrevippearm (45/2) (45/b).

7.6 Fjerne blokkeringer i snoutkastet (43, 46)

1. Slipp koblingsspakene (43/1) for skrue- og kjredrevet, dvs. koble ut (43/a).
2. Slå av motor (se Kapittel 6.8 "Stoppe motor (38, 39)", side 245).
3. Fjern forsiktig snøen fra utkastkanalen og mateskruen med rengjøringsverktøy (46/1).

Hvis snoutkastet fortsatt ikke er tilstrekkelig, opposk et autorisert verksted.

8 REPARASJON

ADVARSEL! Fare for personskader ved reparasjonsarbeiter. Feil utførte reparasjoner kan.fore til alvorlige personskader i tillegg til skader på maskiner.

Fá reparasjonsarbeiter utført bare av serviceverkstedene til produsenten aller av autoriserte forhandlere.

Profesjonell kontroll er alltid nødvendig:

Etter at man har kjørt på en hindring.
När motoren stanser plutselig.
Skade pa mateskruen eller kastehjulet.

FORSIKTIG! Fare for personskader. Apparatdeler med skarpe kanter og bevegelige apparatdeler kan fere til skader.

Bruk alltid vernehansker ved vedlikeholds-, stelle- og rengjoringsarbeider!
Slå av motoren og forsikre deg om at den star stille!
Trekk pennplugghetten!
Rengjør apparatet etter hver bruk. Fjern spe-sielt rester av veisalt.
Ikke spyl maskinen med vann. Vann som trenger inn i maskinen, kan fore til feil (tenningen, forgasser).
- Skift alltid ut defekt lyddemper.
Overhold vedlikeholdsplanen.
Overhold motoranvisning.

9.1 Vedlikeholdsplan

Før haverbruk

Sjekk oljenivá (se motoranvisning).
Sjekk brytebolter.
Kontroller maskin国家标准

Sjekk om mateskruen er fryst fast.

Etter de feste 5 driftstimene

• Shift motorolje (se motoranvising).

Etter 8 drifttimer

Smør mateskrue.

Hver tredje maned

Sjekk dekktrykk.
Spray inn ring pa snoutkast med sprayolje.

Arlig

• Skift pennplugg (se motoranvisning).
  Smør mateskrue.
• Shift motorolje.

9.2 Smore mateskrue (47)

Press universalfett med en fettpressione med 2-3 press inn i smorenippel (47/1).

9.3 Vedlikeholde kjore- og skruedrev (09)

ADVARSE! Fare for personskader pga. vedlikeholdsarbeider. Feil vedlikehold kan fore til alvorlige personskader i tillegg til skader pa maskinen.

Still bare inn vaiertrekk nár motoren er slätt av.
- Stop motoren hvis kjore-/skruedrevet/DDkler seg sla av.
Ikke prov a reparere selv, oppsk heller et autorisert verksted sa fort som mulig.

MERK Fuktighet i vaiertrekket kan fore til korrosjon aller fastfrysing. Vaiertrekk ma alltid byttes när det er skadd.

For operatorens og maskinens sikkerhet ryker bryteboltene (31/1) etter blokkering av mateskruen.

MERK Avrevne brytebolter mA byttes mot originale reservedeler. Ved bruk av icke-godkjen-te reservedeler kan maskinen ta stor skade!

1. Slå av maskin og trekk pennplugghette.
2. Fjern fjærsplinten (48/1) (48/a).
3. Trekk ut skadet brytebolt (48/2) (48/b).
4. Sjekk aktel for skader.
5. Sett inn ny brytebolt og sikre med fjærsplint.

9.5 Finjustere hoyden til mateskruen [bare 760 TE] (49)

Ved à justere skruen (49/1) kan en finjustrering foreta for a lofte eller senke skjoldet.

Med driftsmodusspaken (02/23) justeres skruen:

Bildet (49) viser stillingen til skruen med "Packed Snow" (pakket snø). Løft snøfreserenlett i deren stillingen.
I stillingen "Transport" fikseres aktensen.
Driftsmodusspaken må settes i "Normal" igjen til drift.

9.6 Justere strammingen av kjedene (50)

Strammingen av kjedene kan justeres ved a trekke til mutrene (50/1) på haken (50/2). Begge beltene kan justeres.

10 FEILSØKING

FORSIKTIG! Fare for personskader. Apparatdeler med skarpe kanter og bevegelige apparatdeler kan fore til skader.

Bruk alltid vernehansker ved vedlikeholds-, stelle- og rengjøringsarbeider!
Slå av motoren og forsikre deg om at den stär stille!
Trekk tennplugghetten!

MERK Ved feil som ikke er oppført i denne tabellen, eller som du ikke selv kan utbedre, henvend deg til vår kundeservice.

Feil Utbedring
Motor:går ikke. Fyll på bensin.
	Skyv gasshendel til Start.
	Slå på choke, betjen pri-mer.

Reservedeler

Feil Utbedring
	Vedlikehold pennplugger.
Motorytelsen synker.	Rengjør utkastkanal/hus.
	Fjern snø og is fra mate-skrue og kastehjul.
	Reduser arbeidshastighet.
Kjøredrev funge-rer ikke nagr kob-lingsspak ertrykket.	Etterjuster vaiertrekk.
	Oppsøk serviceverksted.
Kjøredrev lar seg ikke lenger stoppe (kobler ikke lenger ut).	Slå av motor. Ikke prøv Å reparere selv! Oppsøk serviceverksted.
Mateskrue dreier seg ikke nagr kob-lingsspak ertrykket.	Brytebolt revnet, bytt.
	Etterjuster vaiertrekk.
	Oppsøk serviceverksted.
Mateskrue lar seg ikke stoppe (kobler ikke len-ger ut).	Slå av motor. Ikke prøv Å reparere selv! Oppsøk serviceverksted.
Maskin vibrerer unnormalt mye.	Kontroller mateskrue og kastehjul.
Maskin drar en-sidig.	Sjekk dekktrykk, tilpass.
	Sjekk meier, still inn eller bytt.

Se: www.al-ko.com

11 OPPBEVARING

ADVARSEL! Brann- og eksplosjonsfare. Bensindamp er megetlett antennelig.

Lagre ikke apparatet iærheten av Åpne flammer eller varmekilder.

Etter bruk skal maskinen rengjores grundig, og - hvis montert - sett pa alle beskyttelsesdekslene igjen. Oppbevar apparatet pa et tort sted som kan lases og som er utenforrekkevidden til barn. Ved lengre tids opplagring av maskinen, for eksempel etter vinteren, ma falgende arbeid gjores for a unnga skader:

Temme forgasser:

Start motor.
Steng drivstoffkran.
Vent til motoren dor ut.

La motoren avkjoles.
- Oppbevar maskinen tør ogutilgengelig for barn og uvedkommenende.
TømbensintankEllerfyllheltopp.
Ta ut motornokkel.
Trekk pennplugghette.

12 AVFALLSHÄNDTERING

Bensin og motorolje hører ikke til i husholdningsavfallet eller avløpet, men skal tilfores atskilt for avfalls-handtering eller deponering!

För avfallsbehandling av apparatet ma drivstoffanken og motoroljebeholderen tømmes!
- Emballasje, maskin og tilbehør er laget av gjenvinnbare materialer og skal deponeres tilsvarende.

13 KUNDESERVICE/SERVICE

Ved spørsmål om garanti, reparasjon aller reservedeler henvend deg til det naermeste AL-KO-serviceverkstedet. Dette finner du på Internett på følgende adresse:

Vi utbedrer eventuelle material-ller produksjonsfeil pa maskinen innenfor den lovmessige foreldesesfristen for mangelskrav ved at vi velger a foreta en reparasjon ellere levere et nytt produit. Foreldesesfristen fastlegges ut fra gjeldende lovgivning i landet hvor maskinen ble kjopt.

Vár garanti gjelder kun ved:

overholdelse av bruksanvisingen
Sakkyndig handling
Bruk av originale resvedeler

Garantien gjelder ikke ved:

Egenutforte reparasjonsforsok
Egenutfarte tekniske endringer
Ikke tiltenkt bruk

Lakskader som skyldes normal slitasje
Slitasjedeler som pareservedelskortet er merket med xxxx (x) ramme
Forbrenningsmotorer (for disse gjelder de garantivikarene til den respektive motorprodunten)

Garantitiden begynner Å lope med kjopet til den fpre sluttbrukeren. Fakturadatoen er utslagsgivende. Ved garantikrav henvender du deg til din forhandler ell er til narmeste autoriserte kundeservice med donne garantierklaringen og den originale kvitteringen. De lovbestemte mangelfordringene fra kjoper overfor selger forblir uberort gjennom delleklaeringen.

KÄNNÖS ALKUPERAISESTÄ KÄYTTÖOHJEESTA

Sisallysluettelo
