BRUKSANVISNING EID500RE RYOBI

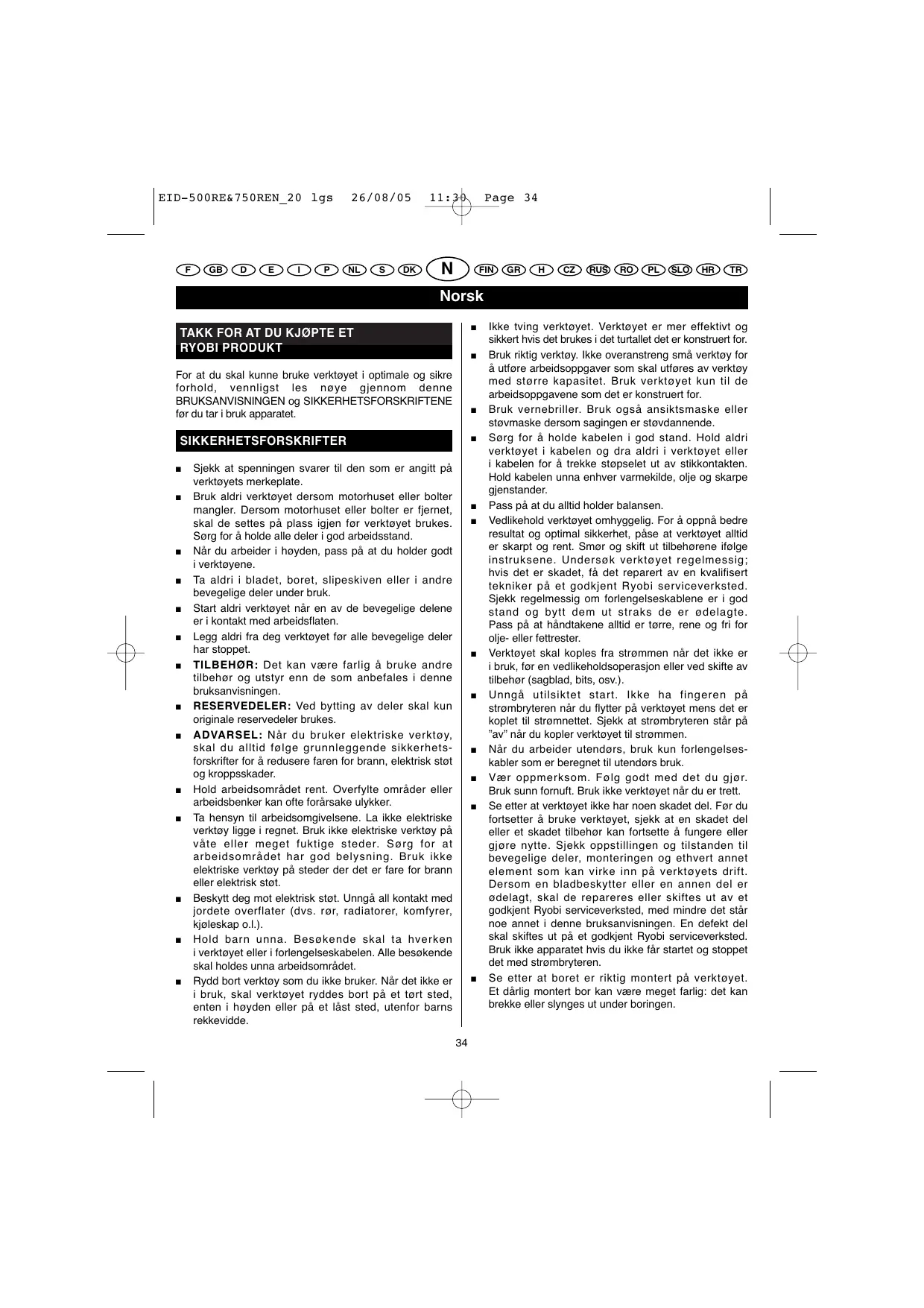

Vennligst les instruksjonene i denne bruksanvisningen før du monterer og tar i bruk maskinen.

For at du skal kunne bruke verktøyet i optimale og sikre forhold, vennligst les nøye gjennom denne BRUKSANVISNINGEN og SIKKERHETSFORSKRIFTENE før du tar i bruk apparatet.

Sjekk at spenningen svarer til den som er angitt på verktøyets merkeplate. Bruk aldri verktøyet dersom motorhuset eller bolter mangler. Dersom motorhuset eller bolter er fjernet, skal de settes på plass igjen før verktøyet brukes. Sørg for å holde alle deler i god arbeidsstand. Når du arbeider i høyden, pass på at du holder godt i verktøyene. Ta aldri i bladet, boret, slipeskiven eller i andre bevegelige deler under bruk. Start aldri verktøyet når en av de bevegelige delene er i kontakt med arbeidsflaten. Legg aldri fra deg verktøyet før alle bevegelige deler har stoppet. TILBEHØR: Det kan være farlig å bruke andre tilbehør og utstyr enn de som anbefales i denne bruksanvisningen. RESERVEDELER: Ved bytting av deler skal kun originale reservedeler brukes. ADVARSEL: Når du bruker elektriske verktøy, skal du alltid følge grunnleggende sikkerhetsforskrifter for å redusere faren for brann, elektrisk støt og kroppsskader. Hold arbeidsområdet rent. Overfylte områder eller arbeidsbenker kan ofte forårsake ulykker. Ta hensyn til arbeidsomgivelsene. La ikke elektriske verktøy ligge i regnet. Bruk ikke elektriske verktøy på våte eller meget fuktige steder. Sørg for at arbeidsområdet har god belysning. Bruk ikke elektriske verktøy på steder der det er fare for brann eller elektrisk støt. Beskytt deg mot elektrisk støt. Unngå all kontakt med jordete overflater (dvs. rør, radiatorer, komfyrer, kjøleskap o.l.). Hold barn unna. Besøkende skal ta hverken i verktøyet eller i forlengelseskabelen. Alle besøkende skal holdes unna arbeidsområdet. Rydd bort verktøy som du ikke bruker. Når det ikke er i bruk, skal verktøyet ryddes bort på et tørt sted, enten i høyden eller på et låst sted, utenfor barns rekkevidde.

Ikke tving verktøyet. Verktøyet er mer effektivt og sikkert hvis det brukes i det turtallet det er konstruert for. Bruk riktig verktøy. Ikke overanstreng små verktøy for å utføre arbeidsoppgaver som skal utføres av verktøy med større kapasitet. Bruk verktøyet kun til de arbeidsoppgavene som det er konstruert for. Bruk vernebriller. Bruk også ansiktsmaske eller støvmaske dersom sagingen er støvdannende. Sørg for å holde kabelen i god stand. Hold aldri verktøyet i kabelen og dra aldri i verktøyet eller i kabelen for å trekke støpselet ut av stikkontakten. Hold kabelen unna enhver varmekilde, olje og skarpe gjenstander. Pass på at du alltid holder balansen. Vedlikehold verktøyet omhyggelig. For å oppnå bedre resultat og optimal sikkerhet, påse at verktøyet alltid er skarpt og rent. Smør og skift ut tilbehørene ifølge instruksene. Undersøk verktøyet regelmessig; hvis det er skadet, få det reparert av en kvalifisert tekniker på et godkjent Ryobi serviceverksted. Sjekk regelmessig om forlengelseskablene er i god stand og bytt dem ut straks de er ødelagte. Pass på at håndtakene alltid er tørre, rene og fri for olje- eller fettrester. Verktøyet skal koples fra strømmen når det ikke er i bruk, før en vedlikeholdsoperasjon eller ved skifte av tilbehør (sagblad, bits, osv.). Unngå utilsiktet start. Ikke ha fingeren på strømbryteren når du flytter på verktøyet mens det er koplet til strømnettet. Sjekk at strømbryteren står på ”av” når du kopler verktøyet til strømmen. Når du arbeider utendørs, bruk kun forlengelseskabler som er beregnet til utendørs bruk. Vær oppmerksom. Følg godt med det du gjør. Bruk sunn fornuft. Bruk ikke verktøyet når du er trett. Se etter at verktøyet ikke har noen skadet del. Før du fortsetter å bruke verktøyet, sjekk at en skadet del eller et skadet tilbehør kan fortsette å fungere eller gjøre nytte. Sjekk oppstillingen og tilstanden til bevegelige deler, monteringen og ethvert annet element som kan virke inn på verktøyets drift. Dersom en bladbeskytter eller en annen del er ødelagt, skal de repareres eller skiftes ut av et godkjent Ryobi serviceverksted, med mindre det står noe annet i denne bruksanvisningen. En defekt del skal skiftes ut på et godkjent Ryobi serviceverksted. Bruk ikke apparatet hvis du ikke får startet og stoppet det med strømbryteren. Se etter at boret er riktig montert på verktøyet. Et dårlig montert bor kan være meget farlig: det kan brekke eller slynges ut under boringen.

BRUKSOMRÅDER Bruk egnede klær. Bruk ikke løstsittende klær eller smykker som kan henge seg fast i bevegelige deler. Vi anbefaler bruken av beskyttelseshansker og sklisikre sko når du arbeider utendørs. Hvis du har langt hår, skal det dekkes til så det er beskyttet. Hold godt i verktøyet med begge hender. Hvis du ikke holder det riktig, kan du skade deg selv alvorlig. Ta aldri i boremaskinens chuck eller andre metalldeler når du borer i vegger, gulv eller andre flater som dekker elektriske ledninger. Hold boremaskinen utelukkende i plasthåndtaket for å unngå enhver fare for elektrisk støt. Hold arbeidsstykket på plass ved hjelp av en skruestikke eller skruetvinge. Da kan ikke borets rotasjon flytte på det.

Boremaskinen skal kun brukes til følgende arbeidsoppgaver: ■ ■ ■

STØY Støyen (eller lydtrykknivået) på arbeidsstedet kan overskride 85 dB (A). I så fall må brukeren ta nødvendige tiltak for lydisolering og bruke hørselsvern.

STRØMBRYTER (FIG. 1 & 3) ■

For å starte eller stoppe verktøyet, trykk eller slipp strømbryteren (A). Juster rotasjonshastigheten ved hjelp av hastighetsvariatoren. Du kan deretter kontrollere den ved å trykke mer eller mindre hardt på strømbryteren med fingeren. Den maksimale boringshastigheten kan justeres med hastighetsvariatoren (D). Hvis du ønsker å låse boremaskinen for å bruke den kontinuerlig i en bestemt hastighet, trykk låseknappen i stilling "på" (E) samtidig som du holder strømbryteren inne. For å låse opp denne funsjonen, trykk på strømbryteren en gang til.

For å skifte borets rotasjonsretning, stopp verktøyet ved å slippe strømbryteren og skyv reverseringsknappen (B). Når reverseringsknappen er stilt på "forward", roterer boret med klokken (sett fra håndtakets ende). Når reverseringsknappen er stilt på "reverse", roterer boret mot klokken.

AUTOMATISK CHUCK-BLOKKERING (EID-750REN) Boremaskinen er utstyrt med en automatisk blokkering av chucken. Dette systemet gjør at chucken er blokkert mens du skrur opp og når du strammer.

STANDARD TILBEHØR Støttehåndtak, dybdeanslag, bor, skrubits og nagle. 35

EID-500RE&750REN_20 lgs

Med dybdeanslaget (G) kan du bore hull presist i en forhåndsinnstilt dybde.

Før boret (J) så langt som mulig inn i chucken. Spenn chucken godt fast ved å dreie ringen mot høyre. For å fjerne boret, drei chuckens ring mot venstre.

Hullets dybde svarer til avstanden mellom borets ende og dybdeanslaget. For å frigjøre dybdeanslaget slik at du kan endre dets innstilling, drei håndtaket i retning L. Når dybden er innstilt, lås dybdeanslaget igjen ved å dreie håndtaket.

VALG AV SLAGFUNKSJONEN (FIG. 5) Knotten for slagfunksjon (F) sitter på toppen av verktøyet.

ROM FOR OPPBEVARING AV BOR (EID-750REN) (FIG. 7)

NORMAL BOREMASKIN: Skyv knotten mot symbolet " " for en rotasjon uten slag. SLAGBOREMASKIN: Skyv knotten mot symbolet " " for en rotasjon med slag.

Støttehåndtaket er hult og inneholder et avlukke for oppbevaring av bor. For å åpne dette rommet, må du vri knappen som befinner seg under den gule rillen på håndtaket mot venstre.

BETJENING STRØMINDIKATOR PÅSE AT LUFTEHULLENE (J) IKKE ER TILDEKKET SLIK AT MOTOREN FÅR KJØLNET GODT.

Verktøyet er utstyrt med en strømindikator (K) som tennes når verktøyet er koblet til strømmen. Indikatoren gjør deg oppmerksom på at verktøyet er koblet til strømmen og at det vil starte straks du trykker på strømbryteren.

BORING I TRE For at det ikke skal dannes splinter rundt hullet på baksiden av arbeidsstykket, legg en treplate under arbeidsstykket.

VEDLIKEHOLD BORING I METALL Etter bruk skal det sjekkes at verktøyet er i god arbeidsstand. Det anbefales å bringe verktøyet minst en gang i året til et godkjent Ryobi serviceverksted for grundig rengjøring og smøring.

Det er mulig å bore i metaller som stål eller kobber, i plater i rustfritt stål eller aluminium og i rør. Merk stedet der du vil bore et hull ved hjelp av en spiker eller en kjørner. Bruk ikke slagboringsfunksjonen på denne typen materialer.

DET SKAL IKKE FORETAS NOEN INNSTILLING MENS MOTOREN GÅR. PASS PÅ AT DU ALLTID KOPLER KABELEN UT AV STIKKONTAKTEN FØR DU BYTTER TILBEHØR ELLER UTSKIFTBARE DELER (BLAD, BOR, OSV.), FØR DU SMØRER ELLER HÅNDTERER VERKTØYET.

BORING I BETONG Stein og betong bores som regel med en slagboremaskin. Når du borer i et skjørt materiale som veggfliser, må du begynne boringen med boremaskinen stilt i normal stilling og så bore videre med slagfunksjonen.

OBS! For større sikkerhet og pålitelighet skal alle reparasjoner foretas av et godkjent Ryobi serviceverksted.

Når du borer dype hull, skal du ta ut boret regelmessig under boringen for å få støv og flis ut av hullet og boret.

TA VARE PÅ DISSE INSTRUKSJONENE FOR Å SE I DEM SENERE.

STØTTEHÅNDTAK OG DYBDEANSLAG (FIG. 6) Støttehåndtak Støttehåndtaket (H) kan dreies i 360°. Løsne håndtaket ved å dreie det i retning L, og lås det i en behagelig arbeidsstilling ved å dreie det i retning M.

N GARANTI - VILKÅR Dette Ryobi produktet er garantert mot fabrikasjonsfeil og defekte deler i tjueogfire (24) måneder fra datoen som står på fakturaen utstedt av forhandleren til sluttbrukeren. Garantien bortfaller dersom skadene er forårsaket av normal slitasje, unormal eller uautorisert bruk, eller overbelastning, og gjelder ikke tilbehør som batterier, lyspærer, blad, bits, poser, osv. I tilfelle funksjonsfeil under garantiperioden, skal produktet leveres i UDEMONTERT tilstand sammen med kjøpsbeviset til forhandler eller til nærmeste autoriserte Ryobi servicesenter. Dine lovmessige rettigheter med hensyn til defekte produkter er ikke påvirket av denne garantien.

Lydtrykknivå Lydstyrkenivå Veid kvadratisk middelverdi av akselerasjonsverdien
