MODE D'EMPLOI EID500RE RYOBI

PERCEUSE À PERCUSSION Il est indispensable que vous lisiez les instructions contenues dans ce manuel avant le montage et la mise en service de l’appareil.

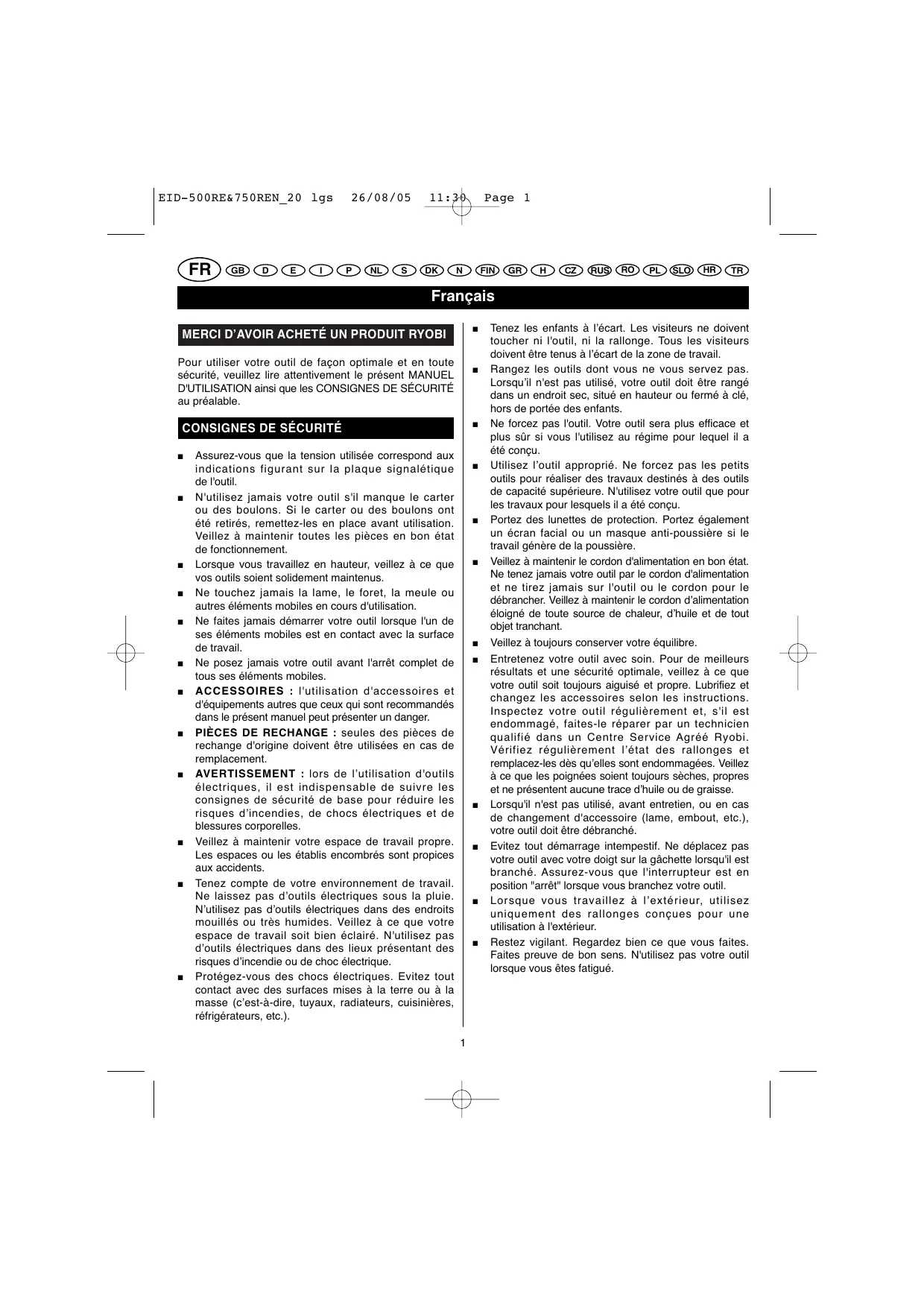

MERCI D’AVOIR ACHETÉ UN PRODUIT RYOBI Pour utiliser votre outil de façon optimale et en toute sécurité, veuillez lire attentivement le présent MANUEL D'UTILISATION ainsi que les CONSIGNES DE SÉCURITÉ au préalable.

Assurez-vous que la tension utilisée correspond aux indications figurant sur la plaque signalétique de l'outil.

N'utilisez jamais votre outil s'il manque le carter ou des boulons. Si le carter ou des boulons ont été retirés, remettez-les en place avant utilisation. Veillez à maintenir toutes les pièces en bon état de fonctionnement. Lorsque vous travaillez en hauteur, veillez à ce que vos outils soient solidement maintenus. Ne touchez jamais la lame, le foret, la meule ou autres éléments mobiles en cours d'utilisation. Ne faites jamais démarrer votre outil lorsque l'un de ses éléments mobiles est en contact avec la surface de travail. Ne posez jamais votre outil avant l'arrêt complet de tous ses éléments mobiles. ACCESSOIRES : l'utilisation d'accessoires et d'équipements autres que ceux qui sont recommandés dans le présent manuel peut présenter un danger. PIÈCES DE RECHANGE : seules des pièces de rechange d'origine doivent être utilisées en cas de remplacement. AVERTISSEMENT : lors de l’utilisation d'outils électriques, il est indispensable de suivre les consignes de sécurité de base pour réduire les risques d’incendies, de chocs électriques et de blessures corporelles. Veillez à maintenir votre espace de travail propre. Les espaces ou les établis encombrés sont propices aux accidents. Tenez compte de votre environnement de travail. Ne laissez pas d’outils électriques sous la pluie. N’utilisez pas d’outils électriques dans des endroits mouillés ou très humides. Veillez à ce que votre espace de travail soit bien éclairé. N'utilisez pas d’outils électriques dans des lieux présentant des risques d’incendie ou de choc électrique. Protégez-vous des chocs électriques. Evitez tout contact avec des surfaces mises à la terre ou à la masse (c’est-à-dire, tuyaux, radiateurs, cuisinières, réfrigérateurs, etc.).

Tenez les enfants à l’écart. Les visiteurs ne doivent toucher ni l'outil, ni la rallonge. Tous les visiteurs doivent être tenus à l’écart de la zone de travail.

Rangez les outils dont vous ne vous servez pas. Lorsqu’il n'est pas utilisé, votre outil doit être rangé dans un endroit sec, situé en hauteur ou fermé à clé, hors de portée des enfants. Ne forcez pas l'outil. Votre outil sera plus efficace et plus sûr si vous l'utilisez au régime pour lequel il a été conçu. Utilisez l’outil approprié. Ne forcez pas les petits outils pour réaliser des travaux destinés à des outils de capacité supérieure. N'utilisez votre outil que pour les travaux pour lesquels il a été conçu. Portez des lunettes de protection. Portez également un écran facial ou un masque anti-poussière si le travail génère de la poussière. Veillez à maintenir le cordon d'alimentation en bon état. Ne tenez jamais votre outil par le cordon d'alimentation et ne tirez jamais sur l'outil ou le cordon pour le débrancher. Veillez à maintenir le cordon d’alimentation éloigné de toute source de chaleur, d’huile et de tout objet tranchant. Veillez à toujours conserver votre équilibre. Entretenez votre outil avec soin. Pour de meilleurs résultats et une sécurité optimale, veillez à ce que votre outil soit toujours aiguisé et propre. Lubrifiez et changez les accessoires selon les instructions. Inspectez votre outil régulièrement et, s'il est endommagé, faites-le réparer par un technicien qualifié dans un Centre Service Agréé Ryobi. Vérifiez régulièrement l’état des rallonges et remplacez-les dès qu’elles sont endommagées. Veillez à ce que les poignées soient toujours sèches, propres et ne présentent aucune trace d’huile ou de graisse. Lorsqu'il n'est pas utilisé, avant entretien, ou en cas de changement d'accessoire (lame, embout, etc.), votre outil doit être débranché. Evitez tout démarrage intempestif. Ne déplacez pas votre outil avec votre doigt sur la gâchette lorsqu'il est branché. Assurez-vous que l'interrupteur est en position "arrêt" lorsque vous branchez votre outil. Lorsque vous travaillez à l’extérieur, utilisez uniquement des rallonges conçues pour une utilisation à l'extérieur. Restez vigilant. Regardez bien ce que vous faites. Faites preuve de bon sens. N'utilisez pas votre outil lorsque vous êtes fatigué.

Vitesse à vide Coups par minute Poids

Vérifiez que l'outil ne comporte aucune pièce endommagée. Avant de continuer à utiliser votre outil, vérifiez qu'une pièce ou un accessoire endommagé pourra continuer à fonctionner ou à remplir sa fonction.

Vérifiez l’alignement et le maintien des pièces mobiles, le montage et tout autre élément pouvant affecter le fonctionnement de l’outil. Un protège-lame ou toute autre pièce endommagé doit être réparé ou remplacé par un Centre Service Agréé Ryobi sauf indication contraire dans ce manuel d’utilisation. Faites remplacer toute pièce défectueuse dans un Centre Service Agréé Ryobi. N’utilisez pas l’appareil si l'interrupteur ne permet pas de le mettre en marche et de l'arrêter. Assurez-vous que le foret est monté correctement sur l'outil. Un foret monté de manière incorrecte peut s'avérer très dangereux : il peut casser ou être éjecté pendant le perçage. Portez des vêtements adéquats. Ne portez pas de vêtements amples ou de bijoux pouvant se prendre dans des éléments en mouvement. Nous vous recommandons d'utiliser des gants de protection et des chaussures anti-dérapantes lorsque vous travaillez à l'extérieur. Si vous avez les cheveux longs, veillez à les protéger en les couvrant. Tenez votre outil fermement à deux mains. Si vous ne le tenez pas bien, vous risquez de vous blesser grièvement. Ne touchez jamais le mandrin ou autres parties métalliques de la perceuse lorsque vous percez dans des murs, des sols ou d'autres surfaces couvrant des fils électriques. Tenez la perceuse par la poignée en plastique uniquement afin d'éviter tout risque de choc électrique. Veillez à maintenir en place la pièce à usiner à l'aide de serre-joints ou d'un étau. De cette manière, la rotation du foret ne risquera pas de la déplacer.

Interrupteur à gâchette

Commutateur d'inversion Mandrin auto-serrant Variateur de vitesse Bouton de verrouillage en position "marche" Sélecteur de fonction "percussion" Butée de profondeur Poignée auxiliaire Embout Fentes de ventilation Témoin de mise sous tension Compartiment de rangement des forets (EID-750REN) M. Blocage du mandrin (EID-750REN)

ACCESSOIRES STANDARD Poignée auxiliaire, butée de profondeur, foret, vis et cheville.

APPLICATIONS N'utilisez votre perceuse que pour les applications mentionnées ci-après.

Capacité du mandrin Capacité de perçage bois acier béton Puissance absorbée

Le bruit (ou niveau de pression acoustique) sur le lieu de travail peut dépasser 85 dB (A). Dans ce cas, l'utilisateur doit prendre des mesures d'isolation acoustique et porter des protections auditives.

Perçage du bois et du plastique.

Perçage du béton (perçage à percussion uniquement). Perçage de métaux tels que l'acier ou le cuivre, de plaques d'aluminium, d'inox et de tuyaux.

Pour mettre en marche ou arrêter cet outil, appuyez ou relâchez la gâchette (A).

Réglez la vitesse de rotation à l'aide du variateur de vitesse. Vous pouvez ensuite la contrôler en exerçant une pression plus ou moins forte avec votre doigt sur la gâchette. La vitesse maximum de perçage peut être réglée à l'aide du variateur de vitesse (D).

Si vous souhaitez verrouiller votre perceuse pour un fonctionnement en continu à une certaine vitesse, appuyez sur le bouton de verrouillage en position

"marche" (E) tout en maintenant la gâchette enfoncée. Pour déverrouiller cette fonction, appuyez de nouveau sur la gâchette.

PERÇAGE DU BOIS Pour éviter de former des éclats autour du trou sur l'envers de la pièce à usiner, placez une plaque de bois sous la pièce à usiner.

Pour inverser le sens de rotation du foret, arrêtez l'outil en relâchant la gâchette et poussez le commutateur d'inversion (B).

Lorsque le commutateur d'inversion est sur la position "forward", la rotation s'effectue dans le sens des aiguilles d'une montre (vu de l'extrémité du manche). Lorsque le commutateur est sur la position "reverse", la rotation s'effectue dans le sens inverse des aiguilles d'une montre.

PERÇAGE DU MÉTAL Il est possible de percer des métaux tels que l'acier ou le cuivre, des plaques d'aluminium, de l'inox ou des tuyaux.

Marquez l'endroit où vous désirez percer un trou à l'aide d'un clou ou d'un poinçon. N'utilisez pas la fonction percussion sur ce type de matériaux.

Les pierres et le béton se percent généralement avec une perceuse à percussion.

Votre perceuse est équipée d'un système automatique de blocage du mandrin qui bloque le mandrin lorsque vous le desserrez ou le resserrez.

Lorsque vous percez dans du matériau délicat tel que de la pierre, il est indispensable de commencer le perçage avec votre perceuse réglée en mode normal avant de continuer à percer avec la fonction percussion.

Lorsque vous percez des trous profonds, faites sortir le foret régulièrement pendant l'opération de perçage afin de retirer la poussière et les copeaux du trou.

Insérez la tige du foret (I) aussi loin que possible dans le mandrin.

Resserrez fermement le mandrin en tournant la bague vers la droite. Pour retirer le foret, tournez la bague du mandrin vers la gauche.

POIGNÉE AUXILIAIRE ET BUTÉE DE PROFONDEUR (FIG. 6)

La poignée auxiliaire (H) peut pivoter à 360°.

Donnez du jeu à la poignée en la faisant tourner dans la direction L, et bloquez-la dans une position de travail confortable en la faisant tourner dans la direction M.

Le bouton permettant le passage à la fonction percussion

(F) est situé sur le dessus de l'outil. PERCEUSE NORMALE : Poussez le bouton vers le symbole " " pour une rotation sans percussion.

La butée de profondeur (G) permet de percer des trous de façon précise à une profondeur préréglée.

PERCEUSE À PERCUSSION : Poussez le bouton vers le symbole "

" pour un perçage à percussion.

La profondeur d'un trou correspond à la distance entre l'extrémité du foret et la butée de profondeur.

ENTRETIEN Après utilisation, assurez-vous que votre outil est en bon

état de marche. Il est recommandé d'apporter votre outil au moins une fois par an dans un Centre Service Agréé Ryobi pour une lubrification et un nettoyage complets.

Pour débloquer la butée de profondeur afin de pouvoir en modifier le réglage, tournez la poignée dans la direction L.

Une fois la profondeur réglée, bloquez de nouveau la butée de profondeur en tournant la poignée dans la direction M.

N'EFFECTUEZ AUCUN RÉGLAGE LORSQUE LE MOTEUR EST EN MARCHE. VEILLEZ À TOUJOURS DÉBRANCHER LE CORDON D'ALIMENTATION AVANT DE CHANGER LES ACCESSOIRES OU LES PIÈCES D'USURE (LAME, EMBOUT, ETC.), AVANT DE LUBRIFIER OU DE MANIPULER L'OUTIL.

COMPARTIMENT DE RANGEMENT DES FORETS (EID-750REN) (FIG. 7)

La poignée auxiliaire est creuse, ce qui permet de ranger des forets de rechange à l'intérieur. Pour ouvrir ce compartiment, il faut dévisser le bouchon qui se trouve sous la rainure jaune de la poignée auxiliaire en le tournant vers la gauche.

ATTENTION Pour plus de sécurité et de fiabilité, toutes les réparations doivent être effectuées par un Centre

Service Agréé Ryobi.

Votre outil est équipé d'un témoin de mise sous tension

(K) qui s'allume lorsque l'outil est branché. Ce témoin attire votre attention sur le fait que l'outil est sous tension et qu'il se mettra en marche dès que vous appuierez sur la gâchette.

BOHREN VON BETON Ce produit Ryobi est garanti contre les vices de fabrication et les pièces défectueuses pour une durée de vingt-quatre (24) mois, à compter de la date faisant foi sur l'original de la facture établie par le revendeur à l'utilisateur final.

Les détériorations provoquées par l'usure normale, par une utilisation ou un entretien anormal ou non autorisé, ou par une surcharge sont exclues de la présente garantie de même que les accessoires tels que batteries, ampoules, lames, embouts, sacs, etc. En cas de mauvais fonctionnement au cours de la période de garantie, veuillez envoyer le produit NON DÉMONTÉ avec la preuve d'achat à votre fournisseur ou au Centre Service Agréé Ryobi le plus proche de chez vous. Vos droits légaux se rapportant aux produits défectueux ne sont pas remis en cause par la présente garantie.

GB WARRANTY - STATEMENT Niveau de pression acoustique

Niveau de puissance acoustique Valeur d'accélération de la moyenne quadratique pondérée

DÉCLARATION DE CONFORMITÉ

Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants: 89/336/EEC, 98/37/EEC, EN50144, EN55014, EN61000-3-2, EN61000-3-3

Président/Directeur Général

Tel: +33-1-49 90 14 14 Fax: +33-1-49 90 14 29
