MANUAL DE USUARIO EID500RE RYOBI

TALADRADORA DE PERCUSIÓN MANUAL DE UTILIZACIÓN

I Es imprescindible que lea las instrucciones de este manual antes del montaje y de la puesta en servicio.

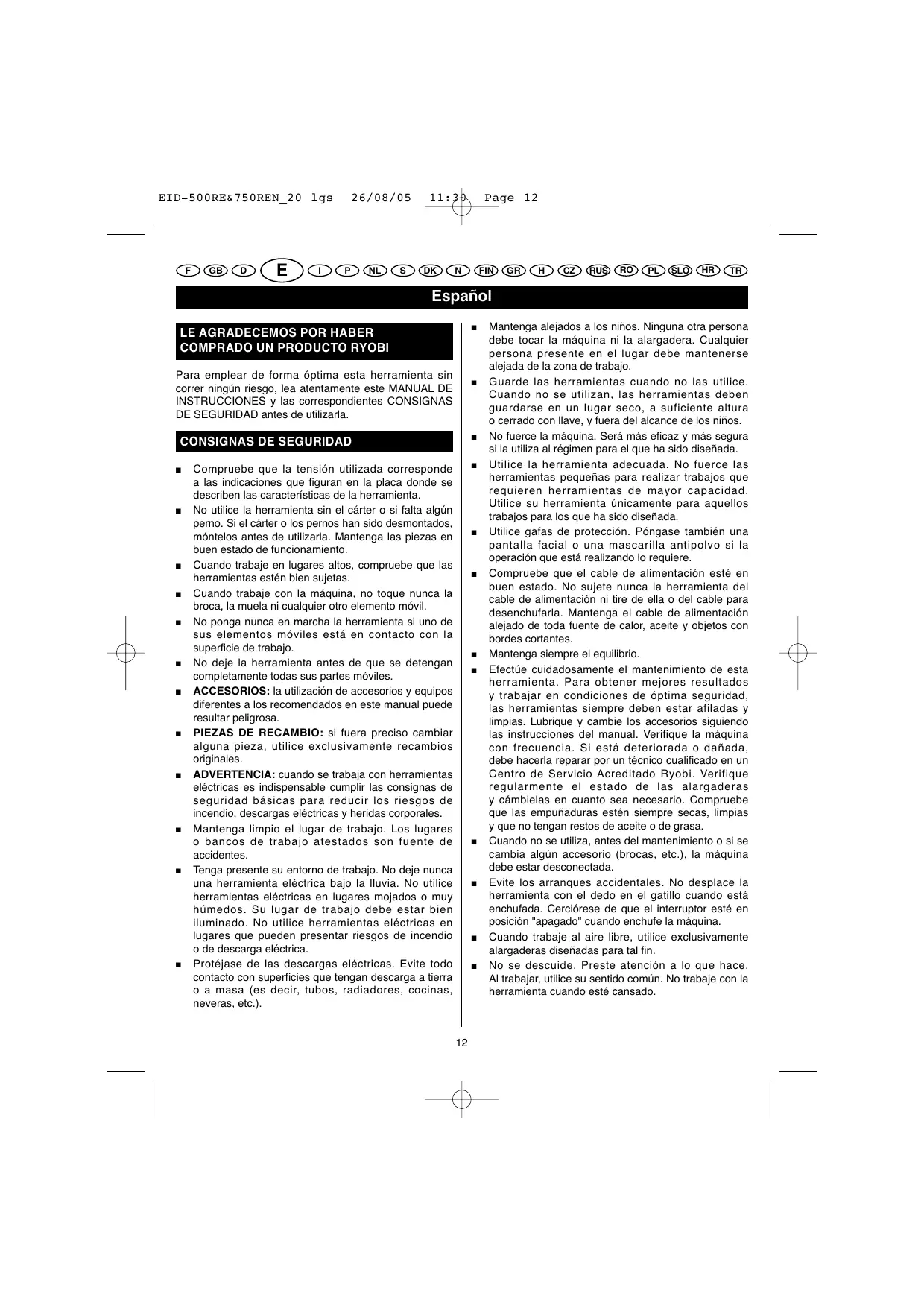

LE AGRADECEMOS POR HABER COMPRADO UN PRODUCTO RYOBI Para emplear de forma óptima esta herramienta sin correr ningún riesgo, lea atentamente este MANUAL DE INSTRUCCIONES y las correspondientes CONSIGNAS DE SEGURIDAD antes de utilizarla.

CONSIGNAS DE SEGURIDAD

Compruebe que la tensión utilizada corresponde a las indicaciones que figuran en la placa donde se describen las características de la herramienta.

No utilice la herramienta sin el cárter o si falta algún perno. Si el cárter o los pernos han sido desmontados, móntelos antes de utilizarla. Mantenga las piezas en buen estado de funcionamiento. Cuando trabaje en lugares altos, compruebe que las herramientas estén bien sujetas. Cuando trabaje con la máquina, no toque nunca la broca, la muela ni cualquier otro elemento móvil. No ponga nunca en marcha la herramienta si uno de sus elementos móviles está en contacto con la superficie de trabajo. No deje la herramienta antes de que se detengan completamente todas sus partes móviles. ACCESORIOS: la utilización de accesorios y equipos diferentes a los recomendados en este manual puede resultar peligrosa. PIEZAS DE RECAMBIO: si fuera preciso cambiar alguna pieza, utilice exclusivamente recambios originales. ADVERTENCIA: cuando se trabaja con herramientas eléctricas es indispensable cumplir las consignas de seguridad básicas para reducir los riesgos de incendio, descargas eléctricas y heridas corporales. Mantenga limpio el lugar de trabajo. Los lugares o bancos de trabajo atestados son fuente de accidentes. Tenga presente su entorno de trabajo. No deje nunca una herramienta eléctrica bajo la lluvia. No utilice herramientas eléctricas en lugares mojados o muy húmedos. Su lugar de trabajo debe estar bien iluminado. No utilice herramientas eléctricas en lugares que pueden presentar riesgos de incendio o de descarga eléctrica. Protéjase de las descargas eléctricas. Evite todo contacto con superficies que tengan descarga a tierra o a masa (es decir, tubos, radiadores, cocinas, neveras, etc.).

Mantenga alejados a los niños. Ninguna otra persona debe tocar la máquina ni la alargadera. Cualquier persona presente en el lugar debe mantenerse alejada de la zona de trabajo.

Guarde las herramientas cuando no las utilice. Cuando no se utilizan, las herramientas deben guardarse en un lugar seco, a suficiente altura o cerrado con llave, y fuera del alcance de los niños. No fuerce la máquina. Será más eficaz y más segura si la utiliza al régimen para el que ha sido diseñada. Utilice la herramienta adecuada. No fuerce las herramientas pequeñas para realizar trabajos que requieren herramientas de mayor capacidad. Utilice su herramienta únicamente para aquellos trabajos para los que ha sido diseñada. Utilice gafas de protección. Póngase también una pantalla facial o una mascarilla antipolvo si la operación que está realizando lo requiere. Compruebe que el cable de alimentación esté en buen estado. No sujete nunca la herramienta del cable de alimentación ni tire de ella o del cable para desenchufarla. Mantenga el cable de alimentación alejado de toda fuente de calor, aceite y objetos con bordes cortantes. Mantenga siempre el equilibrio. Efectúe cuidadosamente el mantenimiento de esta herramienta. Para obtener mejores resultados y trabajar en condiciones de óptima seguridad, las herramientas siempre deben estar afiladas y limpias. Lubrique y cambie los accesorios siguiendo las instrucciones del manual. Verifique la máquina con frecuencia. Si está deteriorada o dañada, debe hacerla reparar por un técnico cualificado en un Centro de Servicio Acreditado Ryobi. Verifique regularmente el estado de las alargaderas y cámbielas en cuanto sea necesario. Compruebe que las empuñaduras estén siempre secas, limpias y que no tengan restos de aceite o de grasa. Cuando no se utiliza, antes del mantenimiento o si se cambia algún accesorio (brocas, etc.), la máquina debe estar desconectada. Evite los arranques accidentales. No desplace la herramienta con el dedo en el gatillo cuando está enchufada. Cerciórese de que el interruptor esté en posición "apagado" cuando enchufe la máquina. Cuando trabaje al aire libre, utilice exclusivamente alargaderas diseñadas para tal fin. No se descuide. Preste atención a lo que hace. Al trabajar, utilice su sentido común. No trabaje con la herramienta cuando esté cansado.

CONSIGNAS DE SEGURIDAD ■

DESCRIPCIÓN Cerciórese de que ninguna pieza de la máquina esté dañada. Antes de seguir utilizando la herramienta, cerciórese de que una pieza o un accesorio deteriorado podrá seguir funcionando o desempeñando su función. Verifique la alineación y la sujeción de las piezas móviles, el montaje y cualquier otro elemento que pueda afectar al funcionamiento de la herramienta. Los elementos de protección o cualquier otra pieza deteriorada deben ser reparados o cambiados por un Centro de Servicio

Acreditado Ryobi, salvo indicación contraria en este manual de utilización. Toda pieza defectuosa debe ser reemplazada en un Centro de Servicio Habilitado Ryobi. No utilice el aparato si el interruptor no permite ponerlo en marcha y pararlo. Cerciórese de que la broca esté correctamente instalada en la máquina. Una broca mal colocada puede resultar muy peligrosa: se podría romper o resultar proyectada cuando esté taladrando una pieza. Utilice ropa adecuada. No use prendas amplias ni joyas que puedan engancharse en las piezas en movimiento. Le recomendamos que utilice guantes de protección y calzado antideslizante cuando trabaje al aire libre. Si tiene el pelo largo, cúbraselo. Sujete la máquina firmemente con ambas manos. Si no la sujeta firmemente podría herirse gravemente. No toque jamás el mandril o cualquier otra parte metálica de la taladradora cuando esté taladrando en muros, suelos o cualquier otra superficie que pudiera ocultar cables eléctricos. Sostenga la taladradora de la empuñadura de plástico, exclusivamente, para evitar descargas eléctricas. Sostenga la pieza trabajada con una cárcel o un tornillo de banco. De este modo, no se desplazará por efecto de la rotación de la broca.

ACCESORIOS ESTÁNDARES Empuñadura auxiliar, tope de profundidad, broca, tornillo y clavija.

APLICACIONES Utilice la taladradora únicamente para las aplicaciones que se indican a continuación:

EID-500 RE El ruido (o nivel de presión acústica) en el lugar de trabajo puede superar los 85 dB (A). En este caso, el usuario debe instalar un aislamiento acústico y utilizar elementos de protección auditiva.

Taladrado de madera y plástico.

Taladrado de hormigón (taladrado a percusión exclusivamente). Taladrado de metales como acero o cobre, placas de aluminio, acero inoxidable y tubos.

EXPOSICIÓN AL RUIDO Tensión

Capacidad del mandril Capacidad de taladrado madera acero hormigón Potencia absorbida Velocidad sin carga Golpes por minuto Peso

Interruptor de gatillo

Conmutador de giro Mandril automático Variador de velocidad Botón de bloqueo en posición "marcha" Selección de la función "percusión" Tope de profundidad Empuñadura auxiliar Broca Ranuras de ventilación Indicador de puesta en tensión Compartimiento para guardar brocas (EID-750REN) Bloqueo del mandril (EID-750REN)

Para poner en marcha o parar la herramienta, pulse o suelte el gatillo (A).

Ajuste la velocidad de rotación con el variador de velocidad. También podrá controlar la velocidad variando la presión que ejerce su dedo en el gatillo. La velocidad máxima de taladrado puede ajustarse con el variador de velocidad (D).

Si desea bloquear la taladradora para que funcione de forma continua a determinada velocidad, pulse el botón de bloqueo en posición "marcha" (E) manteniendo, al mismo tiempo, el gatillo presionado. Para desbloquear esta función, pulse nuevamente el gatillo.

NO CUBRA LAS RANURAS DE VENTILACIÓN (J) PARA QUE EL MOTOR SE VENTILE CORRECTAMENTE.

TALADRADO DE MADERA Para que no se produzcan astillas alrededor del orificio taladrado, en el reverso de la pieza trabajada, coloque una placa de madera debajo de esa pieza.

INVERSIÓN DEL SENTIDO DE ROTACIÓN (FIG. 2)

Para invertir el sentido de rotación de la broca, detenga la máquina soltando el gatillo y modifique la posición del conmutador de inversión (B).

Cuando el conmutador de giro está en posición “forward”, la herramienta trabaja en el sentido de las agujas del reloj (visto desde la empuñadura). Cuando el conmutador de giro está en posición “reverse”, la herramienta trabaja en sentido inverso a las agujas del reloj.

Se puede taladrar metales como acero o cobre, placas de aluminio, acero inoxidable o tubos. Marque con un clavo o un punzón el lugar en donde desea realizar el orificio.

No utilice la función percusión con este tipo de materiales.

TALADRADO DE HORMIGÓN Generalmente, las piedras y el hormigón se taladran con una taladradora de percusión.

Cuando deba hacer un orificio en un material delicado como la piedra, debe comenzar taladrando con la máquina en modo normal y después utilizar la función percusión.

La taladradora está equipada con un sistema automático de bloqueo del mandril que bloquea el mandril al aflojarlo o apretarlo.

Cuando deba hacer orificios profundos, retire la broca varias veces al trabajar para retirar el polvo y la viruta que se acumulan en el orificio.

Introduzca el vástago de la broca (I) en el mandril lo más lejos posible.

Ajuste firmemente el mandril haciendo girar el anillo hacia la derecha. Para retirar la broca, gire el anillo del mandril hacia la izquierda.

EMPUÑADURA AUXILIAR Y TOPE DE PROFUNDIDAD (FIG. 6)

Empuñadura auxiliar La empuñadura auxiliar (H) puede girar 360°. Libere la empuñadura haciéndola girar en sentido L y bloquéela cuando encuentre una posición de trabajo confortable haciéndola girar en sentido M.

SELECCIÓN DE LA FUNCIÓN PERCUSIÓN (FIG. 5)

El botón que activa la percusión (F) se encuentra en la parte superior de la máquina.

Con el tope de profundidad (G) se pueden hacer orificios de una profundidad determinada previamente.

TALADRADO NORMAL: Empuje el botón hacia el símbolo "

La profundidad de un orificio corresponde a la distancia entre la punta de la broca y el tope de profundidad.

" para obtener una rotación sin percusión.

TALADRADO CON PERCUSIÓN: Empuje el botón hacia el símbolo "

" para obtener una rotación con percusión.

Para liberar el tope de profundidad y ajustarlo como corresponde, gire la empuñadura en sentido L. Una vez que ha ajustado la profundidad, bloquee nuevamente el tope de profundidad haciendo girar la empuñadura en sentido M.

NO HAGA NINGÚN AJUSTE CUANDO EL MOTOR ESTÉ EN MARCHA. DESENCHUFE SIEMPRE EL CABLE DE ALIMENTACIÓN ANTES DE CAMBIAR LOS ACCESORIOS O LAS PIEZAS DE GASTADAS (BROCA, ETC.) Y ANTES DE LUBRICAR O MANIPULAR LA HERRAMIENTA.

COMPARTIMIENTO PARA GUARDAR BROCAS

(EID-750REN) (FIG. 7) La empuñadura auxiliar es hueca, por lo que permite guardar brocas de recambio. Para abrir este compartimiento, hay que aflojar el tapón que se encuentra debajo de la ranura amarilla de la empuñadura auxiliar girándolo hacia la izquierda.

ATENCIÓN Para más seguridad y fiabilidad, todas las reparaciones deben realizarse en un Centro de

Servicio Habilitado Ryobi.

INDICADOR DE PUESTA EN TENSIÓN Su herramienta está equipada con un indicador de puesta en tensión (K) que se enciende cuando la herramienta está conectada. Este indicador está destinado a llamar su atención sobre el hecho de que la herramienta está en tensión y de que se pondrá en marcha cuando pulse el gatillo.

CONSERVE ESTAS INSTRUCCIONES CONSULTARLAS ULTERIORMENTE.

MANTENIMIENTO Después de utilizar la máquina, cerciórese de que se encuentre en perfecto estado de marcha.

Le recomendamos que lleve la máquina al menos una vez al año a un Centro de Servicio Habilitado Ryobi para una lubricación y una limpieza completas.

PARA DISPOSITIVO DI BLOCCAGGIO DEL MANDRINO (EID-750REN)

Este producto Ryobi está garantizado contra los defectos de fabricación y las piezas defectuosas por un período de veinticuatro (24) meses, a partir de la fecha que figura en el original de la factura establecida por el distribuidor al usuario final.

Se excluyen de la presente garantía los deterioros provocados por un desgaste normal, una utilización o mantenimiento incorrecto o no autorizado, y una sobrecarga, así como los diversos accesorios: baterías, bombillas, hojas, puntas, bolsas, etc. En caso de funcionamiento incorrecto durante el período de la garantía, envíe el producto SIN DESMONTAR con la prueba de compra a su proveedor o al Centro de Servicio Acreditado Ryobi más cercano a su domicilio. Los derechos legales relacionados con los productos defectuosos no son cuestionados por la presente garantía.

NL GARANTIEVOORWAARDEN Nivel de presión acústica

Nivel de potencia acústica Valor de aceleración de la media cuadrática ponderada
