Producttype	Werkplaatsstofzuiger
Merk	Graphite
Model	59G608
Voedingsspanning	230 V wisselspanning
Frequentie	50 Hz
Nominaal vermogen	1500 W
Max. ontvangervermogen (gereedschapsaansluiting)	2000 W
Totale tankinhoud	40 L
Nuttige tankinhoud	32 L
Hoogte	840 mm
Buitendiameter	340 mm
Gewicht	11,2 kg
Zuigslanglengte	4 m
Zuigslangdiameter	35 mm
Zuigkracht	18 kPa
Min. luchtstroom	58 L/s
Beschermingsklasse	I
IP-classificatie	IPX4 (spatwaterdicht)
Bedrijfsmodi	Droog, nat, blazen, automatisch met gereedschap
Filtertypes	Plooifilter, stofzak (papier), schuimmembraan (nat)
Inbegrepen accessoires	Zuigslang, vloerhulpstukken (2), kierenzuigmond, zwenkwielen (4), telescoopbuis, stofzak, schuimmembraan, plooifilter, wielondersteuning, adapter, hulphendelonderdelen, bouten, schroeven
Bijzondere kenmerken	Vlotterklep voor nat bedrijf, aftapplug, 3-standenschakelaar, stopcontact voor gereedschap, transporthendel, blaasfunctie

Veelgestelde vragen - 59G608 Graphite

Kan deze stofzuiger worden gebruikt om gevaarlijk stof op te zuigen zoals asbest of hardhoutstof?

Nee, zuig geen stof op dat schadelijk is voor de gezondheid zoals hardhout, beuken-, eikenhout, kristallijn silica of asbest. Deze materialen worden als kankerverwekkend beschouwd.

Hoe schakel ik over naar de natte bedrijfsmodus?

Voor nat bedrijf, verwijder het plooifilter en de stofzak, installeer het schuimmembraan over de vlotterring en zorg ervoor dat de vlotter vrij kan bewegen. Zuig geen brandbare vloeistoffen op.

Wat moet ik doen als de watertank vol is?

Wanneer het geluid van de motor merkbaar verandert, schakel dan onmiddellijk uit en leeg de tank. Gebruik de aftapplug aan de onderkant om vuil water af te tappen.

Hoe sluit ik een elektrisch gereedschap aan voor automatische stofafzuiging?

Sluit de stekker van het gereedschap aan op het stopcontact van de stofzuiger (max 2000 W). Zet de schakelaar op stand II en de stofzuiger start automatisch met het gereedschap.

Kan ik de stofzuiger zonder stofzak gebruiken?

Ja, voor droog opzuigen van niet-schadelijke materialen kunt u het plooifilter alleen gebruiken of geen filter voor groot vuil. Het gebruik van een stofzak verlengt echter de levensduur van het filter en vergemakkelijkt de afvoer.

Hoe vaak moet ik het plooifilter reinigen of vervangen?

Reinig het plooifilter regelmatig met een borstel, afhankelijk van de hoeveelheid stof. Vervang het wanneer het beschadigd of zwaar verstopt is. Gebruik altijd originele filters.

Is de stofzuiger geschikt voor buitengebruik?

Het apparaat is alleen ontworpen voor gebruik binnenshuis. Het is beschermd tegen regen (IPX4), maar stel het niet bloot aan directe regen of waterstralen.

Welke veiligheidsuitrusting is vereist bij gebruik van deze stofzuiger?

Het elektrische systeem moet zijn voorzien van een aardlekschakelaar (RCD) met een uitschakelstroom ≤30 mA. Koppel altijd de stroom los voor onderhoud.

Hoe vervang ik de stofzak?

Maak de bevestigingsklemmen los, verwijder het bovenlichaam, schuif de stofzak van de aansluitpijp en vervang deze door een nieuwe. Zorg dat de zak tegen de tankwand aanligt.

Wat is het doel van de blaasfunctie?

Voor blazen, maak de zuigslang los van de aansluiting en bevestig deze aan het gat in het bovenlichaam. Gebruik het om stof uit hoeken of kieren te blazen.

GEBRUIKSAANWIJZING 59G608 Graphite

NL GEBRUIKSAANWIJZING....125

WAARSCHUWING. Het is verboden om stoffen die gevaarlijk voor de gezondheid zijn af te zuigen, bv. stoffen van hard hout, fagus, eik, siliciumdioxide en asbest. Deze materialen worden als kankerverwekkend beschouwd.

- Dit toestel is niet bestemd voor gebruik door personen (waaronder kinderen) met beperkt fysiek, aanraak- of psychisch vermogen of personen zonder ervaring of kennis van het toestel, tenzij dit onder toezicht of volgens de gebruiksaanwijzing verkregen van persoon aansprakelijk voor de veiligheid gebeurt.

- Let een bijzondere aandacht erop zodat geen kinderen met het toestel spelen.

- Alvorens het toestel aan het stroomnetwerk aan te sluiten controleer of de spanning van het netwerk met de spanning aangegeven op het typeplaatje overeenstemt.

- Sluit de stofzuiger alleen op elektrische installatie met differentieelschakelaar die de spanning gaat onderbreken indien de de stroom boven 30mA in een tijd korter dan 30 ms raakt.

- Als de tank vol met water is, dient de stofzuiger worden uitgezet.

- Houd de voedingsskabel niet in de buurt van de bewegende onderdelen van andere toestellen.

- Voor het aansluiten van de stofzuiger en de stofzuiger met de afnemer gebruik de aangepaste voedingskabel bestemd voor het buitengebruik en met de juiste belasting.

- Bescherm de voedingskabel tegen contact met gemorst water, oliën en andere chemische stoffen.

- Het is verboden om de stofzuiger in de omgeving waarin explosieve gassen en dampen voorkomen of in de buurt van explosieve materialen.

- Het is verboden om de stofzuiger voor gloeiend as noch corrosieve, explosieve of licht brandbare materialen of vloeistoffen te gebruiken, zoals oliën, oplosmiddelen, benzine.

- Gebruik de juiste filter, aangepast aan het te uitvoeren werk.

- Werk nooit met de volle tank of stofzak. Maak de tank en stofzak regelmatig leeg.

- Het is verboden om de stofzuiger voor het stofzuigen van dierenvel, kleren op mensen of het afzuigen van water van aquariums te gebruiken (levensgevaar voor dienen en mensen).

- Bescherm de stofzuiger tegen regen.

- Plaats de stofzuiger nooit in een direct zonlicht of een ander warmtebron.

- Breng de zuigmond van de stofzuiger niet in de buurt van voorwerpen die door de lucht kunnen worden afgezogen (risico van beschadiging van voorwerpen en de stofzuiger).

- Open de afvalbak niet tijdens de werking van de stofzuiger.

- Bij beschadiging van voedingskabel tijdens het werk, zet onmiddellijk de spanning uit. RAAK NIET AAN DE VOEDINGSKABEL VOORDAT DE SPANNING UIT TE ZETTEN.

- Trek de stekker uit het stopcontact:

- telkens als het toestel overgelaten wordt;

- voor controle, reiniging of reparatie van het toestel;

- De reparaties van het toestel dienen alleen door bevoegde personen worden uitgevoerd.

- Gebruik alleen door de producent aanbevolen vervangonderdelen.

Onderhoud en opslag

- Alle onderdelen van de stofzuiger dienen in een juiste toestand zijn.

- Met het oog op veiligheid dienen versleten of beschadigde onderdelen te worden vervangen.

- Bewaar buiten bereik van kinderen.

LET OP! Het toestel is alleen voor binnengebruik bestemd.

Ondanks toepassing van veilige constructie, gebruik van veiligheidsmiddelen en aanvullende beschermende middelen altijd bestaat er een klein risico van lichaamsletsels tijdens de werkzaamheden.

Uitleg van de gebruikte pictogrammen

1

2

3

4

1. Lees de gebruiksaanwijzing, volg de waarschuwingen en veiligheidsaanwijzingen op.
2. Voordat met de bedienings- of reparatiewerkzaamheden te beginnen, trek de stekker uit het stopcontact.
3. Laat kinderen niet in de buurt van het gereedschap komen.
4. Bescherm tegen regen.

OPBOUW EN TOEPASSING

De industriële stofzuiger is bestemd voor het opvangen en afzuigen van niet brandbare stoffen, houtsnippers ezv. in de mondus "droog" en het afzuigen van niet brandbare vloeistoffen en mengsels van water en lucht in de modus "nat".

De stofzuiger is geschikt voor samenwerking met elektrogereedschappen voor het afzuigen van houtsnippers en stoffen die tijdens werkzaamheden met elektrogereedschap ontstaan. Het toestel is aangepast aan verhoogde belasting die bij de industriële toepassingen kan ontstaan, bv. ambachtelijke en reparatiewerkzaamheden en bij allerlei amateurmatige werkzaamheden (knutselwerk).

Geschikt voor werk met gipsstof. Tijdens het afzuigen van de gipsstof dienen tegelijkertijd de harmonische filter en stofzak gebruikt worden.

Gebruik het gereedschap alleen in overeenstemming met het beoogde doel.

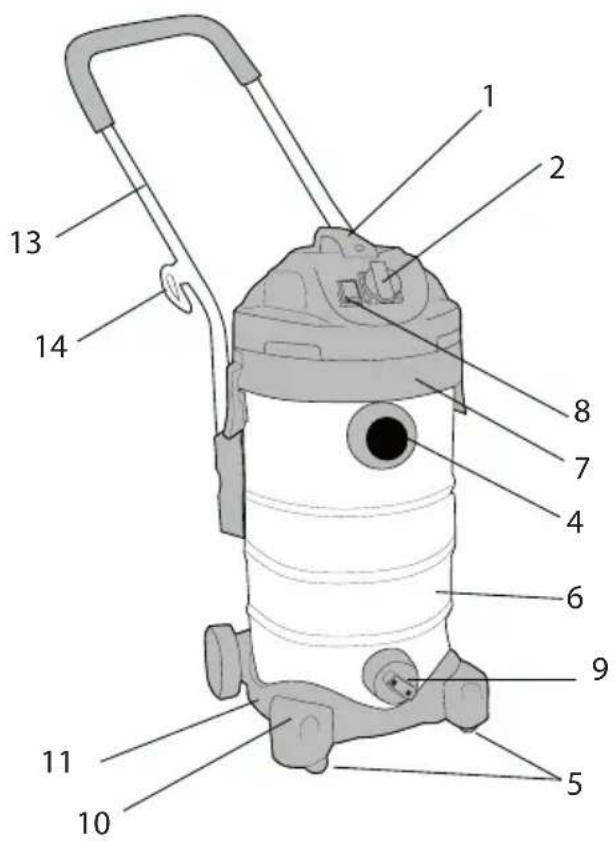

BESCHRIJVING VAN GRAFISCHE PAGINA'S

De onderstaande nummering heeft betrekking op elementen van het toestel weergegeven op de grafische pagina's van deze gebruiksaanwijzing.

1. Transport handvat
2. Voedingsnest
3. Bevestigende klem
4. Aansluitingsnest
5. Draaiwielen
6. Tank
7. Bovenste behuizing
8. Hoofdschakelaar
9. Uitlaattap
10. Steun van de draaiwielen
11. Onderstel
12. Ophang van de voedingskabel
13. Aanvullende handgreep
14. Speciale moer
15. Geleiders

OMSCHRIJVING VAN DE GRAFISCHE TEKENS

LET OP

WAARSCHUWING

MONTAGE/INSTELLINGEN

INFORMATIE

UITRUSTING EN ACCESSOIRES

1. Afzuigslang - 1 st.
2. Zuigmond voor vloeren - 2 st.
3. Zuigmond voor randen - 1 st.
4. Draaiwiel - 4 st.
5. Telescopische buis - 1 st.
6. Stofzak - 1 st.
7. Schuim membraan - 1 st.
8. Harmonische filter - 1 st.
9. Onderstel van de draaiwielen - 4 st.
10. Adapter - 1 st.

11. Aanvullende handgreep - 1 st.

12. Onderste deel van de aanvullende handgreep - 2 st.

13. Schroeven + speciale moeren - 2 sets

14. Bouten - 6 st.

WERKVOORBEREIDING

MONTAGE VAN DE DRAAIWIELEN

De toepassing van de draaiwielen maakt de transport van de stofzuiger meer makkelijk. Kleinere, zwenkwielen bevinden zich in de voorste deel van het onderstel en vergemakkelijken het manoeuvreren tijdens het verplaatsen, de achterste, grotere wielen zorgen voor grotere stabiliteit van de stofzuiger.

• Maak de bevestigende klemmen (3) aan beide zijden van het toestel los en neem de bovenste behuizing (7) weg (afb. A).
• Draai de tank (6) om en plaatst de steunen van de draaiwielen (10) in de nesten van het onderstel (11) en monteer met behulp van de bouten (afb. B).
• Monteer de voorste draaiwielen (5) door deze in de openingen van steunen van de draaiwielen (10) in te schuiven (afb. C).
• Monteer de achterste draaiwielen (5) door deze op de as van de steunen van de draaiwielen (10) in te schuiven (afb. D).
• Draai de tank opnieuw door en monteer de bovenste behuizing (7).

MONTAGE VAN DE AANVULLENDE HANDGREEP

• Plaats het onderste deel van de aanvullende handgreep (a) in de geleiders (15) op de tank (6) (afb. E) en monteer met behulp van de geleverde bouten (afb. F).
• Met behulp van de schroeven en speciale moeren (14) draai de onderste gedeelte van de aanvullende handgreep (a) en de aanvullende handgreep (13) (afb. G).

De stofzuiger kan naar het werkplek getransporteerd worden door het laten rollen op de draaiwielen of door het grijpen aan het transport handvat (1) of de aanvullende handvat (13).

PLAATSEN / VERVANGEN VAN DE HARMONISCHE FILTER

Trek de stekker uit het stopcontact.

• Maak de bevestigende klemmen (3) aan beide zijden van het toestel los en neem de bovenste behuizing (7) weg.
• Plaats de harmonische filter (b) op de behuizing van de vlotterschakelaar (c) en verzeker u zich of deze op een juiste manier gemonteerd werd (afb. H).
• Monteer de bovenste behuizing (7) en beveilig met de bevestigende klemmen (3).

Vervang de beschadigde harmonische filter met een nieuwe.

PLAATSEN / WEGNEMEN VAN DE STOFZAK

Voor het "droog" stofzuigen gebruik de stofzak. Bij het gebruikmaken van de stofzak raakt de harmonische filter niet vol en kan langer geëxploiteerd worden waardoor ook het verwijderen van vuil makkelijker gaat.

• Maak de bevestigende klemmen (3) aan beide zijden van het toestel los en neem de bovenste behuizing (7) weg.
• Schuif de opening van de stofzak op de uitlaat (d) van de tank (6) (afb. I).
• Verzeker u zich of de stofzak op de gehele lengte op de binnenzijde van de tank rust.
• Plaats do bovenste behuizing (7) en beveilig met de bevestigende klemmen (3).
• Het wegnemen van de stofzak gebeurt in de omgekeerde volgorde.

Controleer regelmatig de inhoud van stofzak op het vollopen. Als de stofzak vol is, vervang de stofzak op een nieuwe.

Indien de stofzuiger niet voor het afzuigen van schadelijke materialen gebruikt wordt, kunnen deze direct naar de tank (6) worden afgezogen zonder de noodzaak om de harmonische filter of de stofzak te gebruiken.

MONTAGE VAN DE AFZUIGSLANG

• Schuif de uiteinde van de afzuigslang in de aansluitingsnest (4), draai deze naar rechts en trek licht naar achteren (afb. J).
• De tweede uiteinden van de afzuigslang sluit op de telescopische buis aan.
• Demontage van de afzuigslang dient in de omgekeerde volgorde te gebeuren.

MONTAGE VAN DE TELESCOPISCHE BUIS EN UITEINDEN

• Druk de uiteinde van de afzuigslang op de telescopische buis zodat de klemmen op de juiste plek komen.
• Verschuif de knop naar beneden (e) en vervolgens schuif de telescopische buis tot de gewenste lengte uit (afb. K).
• Plaats de juiste uiteinde op de telescopische buis.

De zuigmonden voor vloeren zijn bijzonder geschikt voor het reinigen van grote oppervlaktes en tijdens het "droog" werk. De zuigmond voor de randen is het meest geschikt voor het reinigen van randen, hoeken of verdiepingen.

MONTAGE VAN DE BOVENSTE OPHANG VAN DE VOEDINGSKABEL

- Schuif de bovenste ophang van de voedingskabel (12) in de opening van de bovenste behuizing (7) (afb. L).

WERK / INSTELLINGEN

AAN- / UITZETTEN

De spanning van het netwerk moet met de spanning aangegeven op het typeplaatje van de stofzuiger overeenkomen.

De stofzuiger is voorzien van een 3-standen schakelaar (8). Afhankelijk van het soort uitgevoerde werk zet de schakelaar in de juiste stand (afb. M).

• Stand I = (bovenste positie van de schakelaar) het toestel werkt als een standaard stofzuiger.
• Stand 0 = (middelste positie van de schakelaar) uitgezet.
• Stand II = (benedenste positie van de schakelaar) de stofzuiger kan alleen met een extern toestel (elektrogereedschap) aangesloten op de voedingsnest van de stofzuiger gebruikt worden.

HET AFZUIGEN VAN DE HOUTSNIPPERS EN STOFFEN DIE TIJDENS HET WERK MET DE ELEKTROGEREEDSCHAP ONTSTAAN

• Plaats de harmonische filter (b) in de stofzuiger en/of de stofzak.
• Plaats de stekker van het elektrogereedschap in de voedingsnest (2) (de krachtopname van het aangesloten elektrogereedschap mag niet meer dan 2000 W zijn) (afb. N).
• Zet de stofzuiger aan - druk op de schakelaar knop (8) in de pos. II.

Na keuze van de werkmodus kan de stofzuiger alleen tezamen met het elektrogereedschap gebruikt worden. Neemt u in acht dat de stofzuiger automatisch (met een geringe vertraging) door de aansluiting van het elektrogereedschap aangezet gaat worden.

Het nest van de stofzuiger mag alleen in overeenstemming met de doeleinden aangegeven in deze instructie gebruikt worden.

Tijdens het afzuigen van de gipsstof dienen tegelijkertijd de harmonische filter en stofzak gebruikt worden.

"DROOG" WERK

Het is verboden om met de stofzuiger licht brandbare of explosieve vloeistoffen zoals benzine, oliën, alcoholen, oplosmiddelen ezv. en hete en bijtende stoffen en materialen af te zuigen.

Schuim membraan filtert groot vuil van de vloeistoffen.

• Maak de bevestigende klemmen (3) aan beide zijden van het toestel los en neem de bovenste behuizing (7) weg.
• Verwijder de harmonische filter (b) en/of de stofzak.
  • Verwijder het vuit van de tank.
• Verzeker u zich of de vlotterschakelaar (f) in de ring (g) recht omhoog kan gaan (afb. O).
• Schuif de schuim membraan (h) op de ring (g) van de vlotterschakelaar (f) (afb. P).
• Monteer de bovenste behuizing (7) en beveilig met de bevestigende klemmen (3).

Als de maximale hoogte van het waterniveau in de tank bereikt wordt, verandert het geluid van de motor en de stofzuiger dient onmiddellijk uitgezet worden om het water van de tank te verwijderen.

VERWIJDEREN VAN VUIL WATER VAN DE TANK

• Plaats de opvangbak of een ander bak en draai de uitlaattap open (9) (afb. R).
• Na het aftappen van het water, maar de uitlaattap dicht (9).

AFBLAZEN

Om door te blazen (bv. van vuil in de hoeken) neem de bovenste klem van de voedingskabel (12) in de bovenste behuizing (7) weg (afb. S). Neem de zuigslang uit de aansluitingsingang (4) weg en plaats deze in de opening in de bovenste behuizing (7) (afb. T).

BEDIENING EN ONDERHOUD

Voordat met enige regel-, bedienings- of herstelwerkzaamheden te beginnen, dient de aansluiting met de netspanning te worden onderbroken.

ONDERHOUD EN OPSLAG

• Het regelmatig schoonhouden verzekert, dat de maximale afzuigcapaciteit langer wordt behouden.
• Maak de behuizing van de stofzuiger van stof en vuil met een zacht vochtig doekje schoon. Let op dat er geen water naar de motor doordringt.
• Maak de tank leeg, grondig schoon en zorgvuldig droog telkens als de reiniging tot een nat vuil en vloeistof betrekking had. Vloeistoffen en nat vuil versnellen de groei van bacteriën.
• Indien de harmonische filter gebruikt werd, dient deze ook gedemonteerd en met behulp van een borstel schoongemaakt worden. De frequentie van de reiniging van de harmonische filter is afhankelijk van de soort en hoeveelheid van stoffen. Indien nodig vervang voor een nieuwe. Gebruik alleen originele harmonische filters.
• De vlotterschakelaar en schuim membraan dienen zorgvuldig gereinigd en daarna droog gemaakt worden zodat er geen schommel ontstaat.
• Indien een stofzak gebruikt wordt, dient deze na het vollopen te worden vervangen.
• Bewaar de stofzuiger altijd op een droge plek en buiten bereik van kinderen.
• Laat de uitwisseling van de voedingskabel of andere reparaties alleen door een geautoriseerd maken.

- Na beëindiging van het werk zuig 1 tot 2 liters schoon water af waardoor de telescopische buis en afzuigslang doorgespoeld worden.

GRAPHITE

• Zet de stofzuiger met de hoofdschakelaar (8) uit en trek de stekker uit het stopcontact.
• Hef de afzuigslang zodat het water naar de bak kan doorstromen (6).
• Maak de bak met vuil water leeg door de uitlaattap open te maken (9).
• Ontkoppel de afzuigslang, maak de bevestigende klemmen (3) aan beide zijden van het toestel los en neem de bovenste behuizing (7) weg.
• Maak de bak schoon en laat het afdrogen.

OPSLAG

De speciale gleuven op de steunen van de draaiwielen (10) zijn geschikt om stofzuiger accessoires erin te plaatsen om deze op een slimme manier te bewaren alsook zorgen ze voor gemak tijdens hun uitwisseling.

Allerlei soorten van stoornissen dienen door een geautoriseerde servicedienst van de producent verwijderd te worden.

Industriële stofzuiger
Parameter Waarde
Voedingsspanning 230 V AC
Frequentie 50 Hz
Nominale kracht 1500W
Max. kracht van de afnemer 2000 W
Hoogte 840 mm
Buitendiameter 340 mm
Volledige inhoud van de tank 40 l
Gebruikte inhoud van de tank 32 l
Lengte van de afzuigslang 4 m
Diameter van de uiteinde van de afzuigslang 35 mm
Afzuigkracht	18 kPa
Min. luchtstroom 58 l/s
Veiligheidsklasse	I
Veiligheidsklasse van het circuit van de afnemer	I
Veiligheidsgraad	IPX4
Massa	11,2 kg
Bouwjaar	2021

MILIEUBESCHERMING

De elektrisch aangedreven producten mogen niet worden meegegeven met het huishoudelijk afval, maar moeten voor het hergebruik in aangepaste faciliteiten worden gebracht. Nodige informatie kunt u bij verkoper of de plaatselijke autoriteiten te verkrijgen. De afgedankte elektrische en elektronische apparatuur bevat gevaarlijke stoffen voor het milieu. De apparatuur die niet aan recycling wordt onderworpen vormt een potentiële bedreiging voor het milieu en de menselijke gezondheid.
