Producttype	Elektrische verstekzaag (radiaal)
Merk	RYOBI
Model	EMS-2026SCL
Opgenomen vermogen	2000 W
Onbelast toerental	4500 t/min
Zaagblad diameter	254 mm
Boring	30 mm
Gewicht	18 kg
Voeding	230 V AC, 50 Hz
Ingebouwde laser	Klasse 2, 650 nm, < 1 mW
Zaagcapaciteit (90° verstek, 90° helling)	90 x 305 mm
Zaagcapaciteit (45° verstek, 90° helling)	90 x 215 mm
Zaagcapaciteit (90° verstek, 45° helling)	42 x 305 mm
Zaagcapaciteit (45° verstek, 45° helling)	42 x 215 mm
Geluidsdrukniveau	92 dB(A)
Geluidsvermogensniveau	105 dB(A)
Onderste zaagbladbeschermer	Automatisch intrekbaar, transparant, slagvast plastic
Zaaggeleiding	Laser en achteraanslag
Klem	Inbegrepen
Verlengarmen	2 inbegrepen, ter ondersteuning van lange werkstukken
Stofzak	Inbegrepen
Vergrendeling in transportstand	Ja
Garantie	24 maanden

Veelgestelde vragen - EMS-2026SCL RYOBI

Hoe vervang ik het zaagblad?

Koppel de zaag los. Verwijder de schroef van de arm van de onderste zaagbladbeschermer en draai de schroef van de afdekking van de zaagbladbout los. Vergrendel de as door op de vergrendelknop (15) te drukken en draai het zaagblad. Draai de zaagbladbout (linkse schroefdraad) en de buitenste flens los. Vervang het zaagblad met de tanden naar beneden gericht. Plaats de flens terug, draai de bout vast terwijl u de asvergrendeling ingedrukt houdt. Plaats de afdekking en de zaagbladbeschermer terug.

Hoe stel ik de laser af?

Zet de tafel op 0°. Draai de laserafstelschroef los. Schakel de laser in en lijn de straal uit met de markering op de verstekwijzer. Draai de schroef weer vast. De laser is Klasse 2: kijk niet rechtstreeks in de straal.

Hoe voer ik een verstekzaagsnede uit?

Stel de tafel in op de gewenste hoek door de vergrendelhendel (9) los te draaien en de tafel te draaien. Vergrendel de hendel. Plaats het werkstuk tegen de aanslag, zet het vast met de klem. Laat het zaagblad zakken nadat u de laser hebt ingeschakeld en het volledige toerental hebt bereikt.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag altijd een veiligheidsbril en een stofmasker. Draag geen loszittende kleding. Houd uw handen op meer dan 75 mm van het zaagblad. Gebruik de zaag op een stabiele ondergrond, vastgezet op een werkbank. Werk niet onder invloed van alcohol of drugs.

Hoe reinig en onderhoud ik de zaag?

Gebruik een schone, droge doek om stof te verwijderen. Gebruik geen oplosmiddelen op plastic onderdelen. De lagers zijn voorzien van een levenslange smering, extra smering is niet nodig. Controleer regelmatig de staat van het netsnoer.

Hoe gebruik ik de verlengarmen?

Steek de stangen van de verlengarmen in de gaten onder de basis en zet ze vast met de schroeven van de poten. Beide armen moeten worden gemonteerd om lange werkstukken te ondersteunen en te voorkomen dat ze kantelen.

Wat te doen als de zaag niet start?

Controleer de stroomtoevoer en het spanningsindicatielampje (5). Als het lampje niet brandt, controleer dan de stekker en de zekering. Als het probleem aanhoudt, neem dan contact op met een erkend Ryobi-servicecentrum.

Hoe stel ik de zaagdiepte in?

Koppel de zaag los. Draai de diepteafstelschroef (27) naar links om de diepte te vergroten, naar rechts om te verkleinen. Laat het zaagblad in de spouwmes zakken en controleer of het geen onderdelen van de tafel raakt. Draai de zeskantmoer tegen de aanslag aan om de instelling te blokkeren.

Hoe voer ik een schuine zaagsnede uit?

Zet de tafel op 0° en vergrendel hem. Draai de kantelvergrendelingshendel (16) los en kantel het motor-zaagbladblok naar de gewenste hoek (0° tot 45° naar links). Vergrendel de hendel. Gebruik de verstelbare schuifaanslag voor de juiste ondersteuning. Ga te werk als bij een normale zaagsnede.

Hoe bevestig ik de zaag aan een werkbank?

Gebruik de vier gaten in de basis om de zaag stevig op de werkbank te bouten. U kunt ook klemmen gebruiken. Zorg ervoor dat de zaag goed vastzit voordat u deze gebruikt om ongelukken te voorkomen.

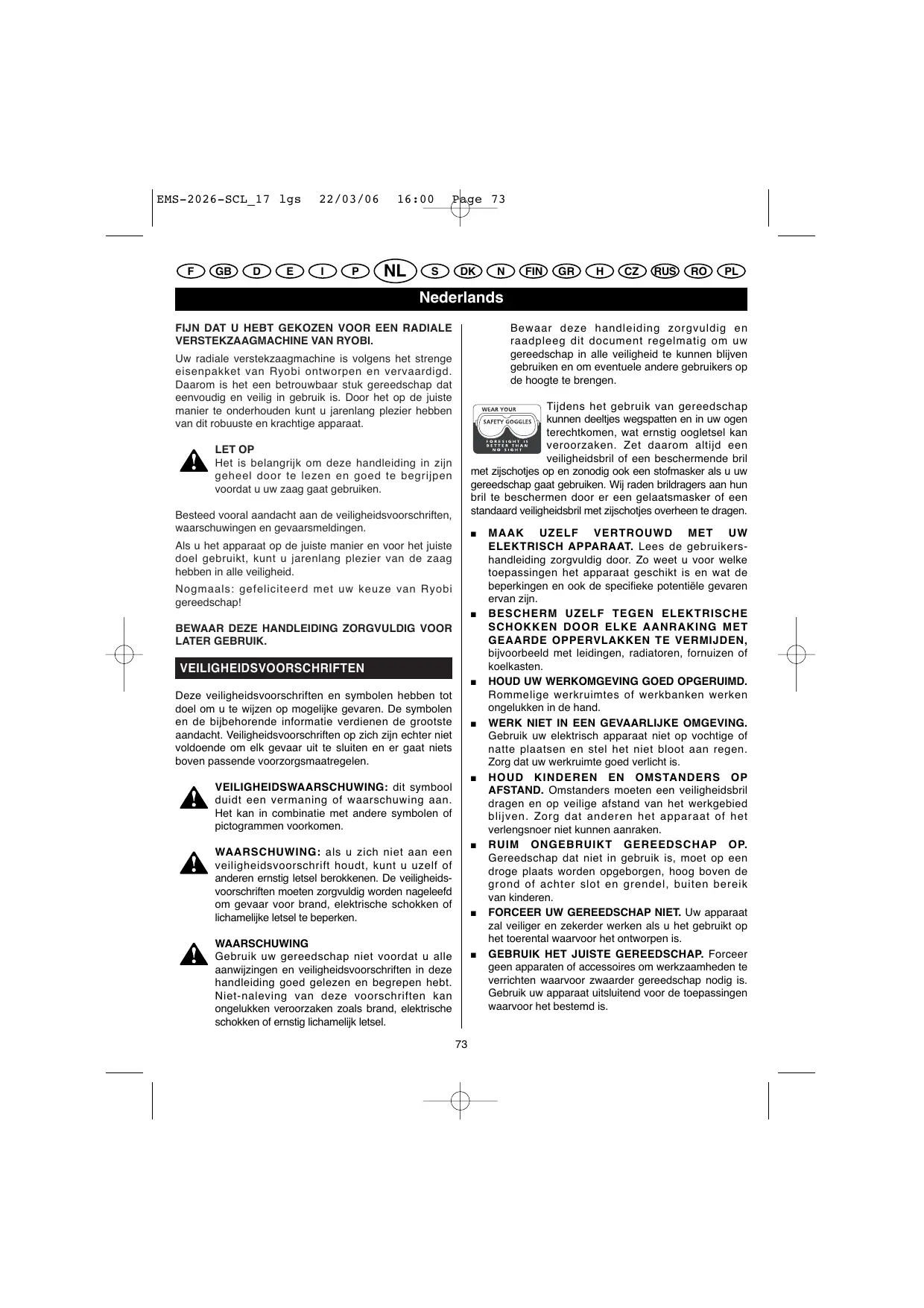

GEBRUIKSAANWIJZING EMS-2026SCL RYOBI

Uw radiale verstkzaagmachine is volgens het strenge eisenpakket van Ryobi ontworpen en vervaardigd. Daarom is het een betrouwbaar stuk gereedschap dat eenvoudig en veilig in gebruik is. Door het op de juiste manier te onderhonden kunt u jarenlang plezier hebben van dit robuuste en krachtige apparaat.

LET OP

Het is belangrijk om deze handleiding in zijn geheel door te lezen en goed te begrijpen voordat u uw zaag gaat Gebruiken.

Besteed vooral aandacht aan de veiligheidsvoorschriften, waarschuwingen en gevaarmeldingen.

Als u het apparaat op de juiste manier en voor het juiste doel gebruikt,kest u jarenlang plezier van de zaag hebben in alle verilgheid.

Nogmaals: gefeliciteerd met uw keuze van Ryobi gereedschap!

BEWAAR DEZE HANDLEIDING ZORGVULDIG VOOR LATER GEBRUIK.

VEILIGHEIDSVOORSCHRIFTEN

Deze veiligheidsvoorschriften en symbolen haben tot doel om u te wijzen op möglichke bevaren. De symbolen en de bijbehorende informatie verdienen de grootste aandacht. Veiligheidsvoorschriften op zich zijnECHter nicht voldoende om elk gevaaruit te sluiten en er gaat niets boven passende voorzorgsmaaatregelen.

VEILIGHEIDSWAARSCHUUNG: dit symbol duidt een vermaning of waarschuwing aan. Het kan in combinatie met andere symbolen pictogrammen voorkommen.

WAARSCHUWING: als u zich nicht aan eeneiligheidsvoorschrift houdt,kest u uzelf of anderen ernst getlet serokkenen.Deeiligheidsvoorschriften moeten zorgvuldig worden nageleefd om geevaar voor brande, elektrische schokken oflichamelijke letset be beperken.

WAARSCHUWING

Gebruik uw gereedschap Niet voordat u alle aanwijzingen eneiligheidsvoorschriften in deze handleiding goed gelezen en begrepen hebt. Niet-naleving van deze voorschriften kan ongelukken verroorzaken zoals brand, elektrische schokken of ernstig lichamelijk letsel.

Bewaar deze handleiding zorgvuldig en raadpleeg dit document regelmatig om uw gereedschap in alle verilgheid te kunnen blijven gebrueken en om eventuele andere gebruikers op de hoogte te brengen.

Tijdens het gebruik van gereedschap
kunnen deelijts wegspatten en uw ogen
terechtkomen, wat ernstig oogletsel kan
veroorzaken. Zet daarom alltijd een
veiligheidsbril of een beschemmende bril

met zijschotjes op enzonodig ook een stofmasker als u uw gereedschap gaat gebruiken. Wij raden brildragers aan hun brill te beschermen door er een gelaatsmasker of een standardveilgheidsbril met zijschotjes overheen te dragen.

MAAK UZELF VERTROUWD MET UW ELEKTRISCH APPARAAT. Lees de gebruikershandleiding zorgvuldig door. Zo weet u voor welke toepassenig het apparaat geschikt is en wat de beperkingen en ook de specifieke potentièle gezaren ervan zich.
BESCHERM UZELF TEGEN ELEKTRISCHE SCHOKKEN DOOR ELKE AANRAKING MET GEAARDE OPPERVLAKKEN TE VERMIJDEN, bijvoorbeeld met leidingen, radiatoren, fornuzen of koelkasten.
HOUD UW WERKOMGEVING GOED OPGERUIMD. Rommelige werkruimtes of werkbanken werken ongelukken in de hand.
WERK NIET IN EEN GEVAARLIJE OMGEVING. Gebruik uw elektrisch apparaat Niet op vochtige of natte plaatsen en stel het Niet bloat aan regen. Zorg dat uw werkruimte goed verlicht is.
HOUD KINDEREN EN OMSTANDERS OP AFSTAND. Omstanders要去en een veiligheidsbril dragen en op veilige afstand van het werkgebied blijven. Zorg dat anderen het apparatusat of het verlengsnoer Niet+kunnen aanraken.
■ RUIM ONGEBRUKIT GEREEDSCHAP OP.
Gereedschap dat Niet in gebruik is, moet op een droge plaats worden opgeborgen, hoog boven de grond ofchter slot en grendel, buiten bereik van kinderen.
FORCEER UW GEREEDSCHAP NIT. Uw apparaat zal veiliger en zekerder werken als u het gebruikt op het toerental waarvoort het ontworpen is.
GEBRUIK HET JUISTE GEREEDSCHAP. Forceen geen apparaten of accessoires om werkzaamheden te verrichten waarvoort zwaarder gereedschap nodig is. Gebruik uw apparata uitsluitend voor de toepassengen waarvoort het bestemd is.

Nederlands

VEILIGHEIDSVOORSCHRIFTEN

DRAAG GESCHIKTE KLEDING. Draag geen wijde kleding of sieraden die in de bewegende delen beklemd können raken. Draag bij het werken buitenschuis bij voorkeur rubber werkhand Schoenen en schoenen met antislipzolen. Als u lang haar hebt, bescherm dit dan door een hoofdebekking te dragen.
DRAAG ALTIJD EEN VEILIGHEIDSBRIL.
Een gewone bril heeft alleen maar schokbestendig glas en is geen veiligehdsbril.
BESCHERM UW LONGEN. Draag een stofmasker wanneer er bij de werkzaamheden stofdeeltjes vrijkommen.
BESCHERM UW GEHOOR. Draag een gehoor-bescherming bij langdurig gebruik van de machine.
ZORG DAT U ALTIJD UW EVENWICT GOED KUNT BEWAREN. Ga altijd stevig op uw benen staan en reik nicht te ver weg met uw arm. Gebruik het apparaat Niet terwijl u op een ladder of op een andere onstabiele ondergrund staat. Zorg dat het apparaat stevig worden vastgehonden als u op hoogte werkt.
ZORG GOED VOOR UW GEREEDSCHAP. Houd uw gereedschap alsijd scherp en schoon voor betere resultaten en optimale verilgheid. Smeer de accessoires enervoang ze volgens de voorschriften.
- VERWIJDER ALLE STELSLEUTELS. Maak er een gewoonte van om te controlleren of alle stelsleutels verwijderd zijn voordat u het apparaat aanzet.
GEBRUK HET APPARAAT NOOIT IN EEN EXPLOSIEVE OMGEVING. Ontv Lambare dampen kunnen worden ontstoken door de vonden die door de motor worden geproduedd.
HOUD DE HANDGREPEN GOED SCHOOL EN VRIJ VAN VET EN OLIE. Gebruik aktijd een schone doek om het apparaat te reinigen. Gebruik nooit remvloeistoffen, producten op basis van petroleum of sterke oplosmiddelen om de machine schoon te make.
- WEES ALTIJD OPLETTEND EN ZORG DAT U UW GEREEDSCHAP DE BAAS BLIJFT. Concentrreer u op wat u doet en gebruik uw gezonde verstand. Gebruik uw gereedschap nooit wanner u moe bent. Wees Niet gehaast als u het apparaat bedient.
- CONTROLEER OF ER NIETS BESCHADIGD IS AAN HET APPARAAT. Controller, voordat u doorgaat met het gebruiken van uw gereedschap, of een beschadigde afscherming of accessoire kan blijven werkden of zich functie kan blijven verrullen. Controller de uitlijning en de goede werkking van beweegbare onderdelen. Kijk of er geen onderdelen gebroken zich.

Controleer de montage en alle andere elementen die de goede werkung van het gereedschap+kennen beinvloeden. Wanneer een beschemkap of enig ander deel beschadigisd, moet dit door een erkend Ryobi servicecentrum worden gerepareerd of verrangen.

GEBRUK HET APPARAAT NIET ALS DE SCHAKELAAR NIET MEER WERKT OM HET APPARAAT AAN EN UIT TE ZETTEN. Laat een defecte schakelaar verrangen in een erkend Ryobi servicecentrum.
GEBRUK UW GEREEDSCHAP NOOIT TERWIJL U ONDER INVLOED VAN ALCOHOL OF DRUGS BENT, OF ALS U MEDICIJEN GEBRUIKT.
LAAT HET APPARAAT NIET ZONDER BEGELEIDING GEBRIKEN DOOR KINDEREN OF DOOR GEHANDICAPTE PERSONEN. ZORG DAT KINDEREN NIET MET HET APPARAAT GAAN SPELEN.

BEWAAR DEZE INSTRUCTIES OM ZE LATER TE KUNNEN NASLAAN.

Ryobi verbetert voortdurend haar producten. De functies en de uitrusting van het apparaat kunnen zonder Voorafgaande kennisgeving gewijzigd worden. Bij uw Ryobi leverancier kutn u navragen wat de kenmerken en het niewste toebehoren van het apparaat+zijn.

SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN VOOR RADIALE VERSTEKZAAGMACHINES

LET OP DAT DE BESCHERMKAPPEN ALTIJD OP HUN PLAATS ZITTEN EN IN GOEDE STAAT VAN WERKING VERKEREN. Blokker de onderste zaagbladbeschemkap Niet in de geopende stand. Controller voor elk gebruik of de onderste zaagbladbeschemkap goed functioneert. Gebruik uw zaagmachine Niet als de onderste zaagbladbeschemkap Niet goed vanzelf rond het zaagblad terugklapt.
- GEBRUIK VOOR BUITENSHUIS ALLEEN SPECIALE VERLENGSNOEREN. Bij gebruik buitenshuis要去 den verlengsnoeren geschikt zich voor een dergelijk gebruik.
ZORG DAT HET ZAAGBLAD SCHOOL EN SCHERP IS. Een scherp zaagblad beperkt het risico van vastlopen en terugslaan.

Nederlands

SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN VOOR RADIALE VERSTEKZAAGMACHINES

HOUD UW HANDEN UIT DE BUURT VAN DE ZAAGZONE EN VAN HET ZAAGBLAD. Ga Niet met uw handen langs de onderkant van het werkstuk verwijl het zaagblad draait. Probeer Niet om afgezaagde stukken weg te halen verwijl het zaagblad draait. WAARSCHUWING: Door inertia zal het zaagblad na uitschakeling van het apparaat nog enkele ogenblikken doordraien.
CONTROLEER REGELMATIG OF DE SNOEREN IN GOEDE STAAT VERKEREN. Laat deze bij beschadiging in een Erkend Ryobi Servicecentrum repareren. Maak dat u altijd precies weet waar het snoer loopt en zorg dat het uit de buurt van het draaiende zaagblad blijft.
GEBRUIK EEN LANGSGELEIDER. Gebruik.altijd een langsgleider wonneer u in de lengte zaagt.
- Controller of de instelknopen voor zaagdiepte, afschuinhoekoen verstekehoek goed geblokkeerd zijn VOORDAT U BEGINT MET ZAGEN.
- GEBRUK UITSLUITEND EEN PRECIES PASSEND ZAAGBLAD. Gebruik alleen een zaagblad dat de juiste maat asgat heeft. Gebruik geen verkeerde of slecht passende flenzen of bouten. De diameter van het zaagblad van uw zaagmachine mag maximaal 254 mm+zijn.
ZAAG GEN WERKSTUKKEN WAAR SPIJKERS IN ZITTEN. Kijk bij het zagen van hout eerst of er geen spijkers in het werkstuk zitten; verwijder ze als dit wel het geval is.
RAAK NOOIT HET ZAAGBLAD of andere bewegende delen aan wanner u aan het zagen bent.
ZET HET APPARAAT NOOIT AAN als het zaagblad al in aanraking is met het werkstuk.

LASERlicht. LASERSTRALING.

Kijk nicht in de richting van de laserstraal.
Zet de laser pas aan als het apparaat waar is om te gaan zagen.
Laserapparaat van Klasse 2.

LET OP

Houd u stipt aan de procedures en instelleningen in\ deze handleiding anders loopt u het risico aan\ gevaarlijke laserstralen te worden blootgesteld.

Type laser: halfgeber

Laserklasse: 2

Golflength: 650~nm

Spanning: 3 V

Vermogen van de laser: < 1 mW

Ter attentie van technisch personeel dat met onderhoud is belast.

LET OP: Vermijd blootstelling aan laserstraling tijdens het onderhoud van dit apparaat.

Laserklasse 2 overeenkomstig normen EN60825-1:1994+ A2:2001+ A1:2002.

WAARSCHUWING

Kijk Nietrechtstreeks in de laserstraal.

Volg onderstaande veilgheidsvoorschriften om ongelukken te voorkomen in verband met blootstelling aan laerstralen:

Houd u aan de voorschriften van de fabrikant voor gebruik en onderhoud van de laser.
Richt de laserstraal Niet op Personen of op andere voorwerpen dan het te bewerken werkstuk.
- Richt de laserstraal Niet expres op een persoon. Als de laserstraal per ongeluk op de ogen van een person wordt gerecht, mag de blootstelling in geen geval 0,25 s overschrijden.
Zorg dat de laserstraal algijd op een werkstuk worden gericht waarvan het materiaaal Niet reflecterend is (dat wil zeggen maar een werkstuk van hout of bekleed met een Niet-glad oppervlak). De laser mag Niet op glimmende werkstukken worden gebruikt bijvoorbeeld op metaaal, omdat een spiegelend oppervlak de laserstraal zou+kennen terugkaatsen aan de gebruiker.
U mag de laser van uw zaagmachine nicht verrangen door een ander type laser. Reparations mogen alleen door een erkend Ryobi servicecentrum worden uitgevoerd.

OVERZlicht

1. Aan-/uit-schakelaar van de lasergeleider
2. Laser
3. Aan/uit-drukschakelaar
4. Onderste zaagbladbeschemkap
5. Spanningsverklikker
6. Antisplinterplaat
7. Afschuinschaalverdeling
8. Verlengarm
9. Draaischijfvergrendelknop
10. Verstekschaalverding
11. Draaischijf
12. Schroefklem
13. Achteraanslag
14. Transportvergrendeling
15. Asvergrendelingsknop
16. Hendel van de aftschuinvergrendeling
17. Stofzak

Nederlands

OVERZICT

1. Bovenste zaagbladbeschemkap
2. Stelschroef van de lasergeleider
3. Ontgrendelhendel van de onderste zaagbladbeschemkap
4. Borgschoef van de radiale beweging
5. Geleider van de radiale beweging
6. Achterste vergrendelknop
7. Verschuifbare hulpaanslag
8. Hoofdhandgreep
9. Transporthandgreep
10. Stelschroef van de diepteaanslag

Afb. 37 DE LIJST LIGT VLAK OP DE DRAAISCHIJF

1. PLAFOND
2. MUUR
3. BOVENKANT TEGEN DE AANSLAG = LINKERKANT, BINNENHOEK; RECHTERKANT, BUITENHOEK
4. BINNENHOEK
5. BUITENHOEK
6. ONDERKANT TEGEN DE AANSLAG = RECHTERKANT, BINNENHOEK; LINKERKANT, BUITENHOEK

BENODIGD GEREEDSCHAP (NIET BIJGELEVERD)

Afb. 41

A. 5 ~mm inbussleutel
B. 12 ~mm combinationsleutel
C. Eenvoudige winkelhaak
D. Combinatiewinkelhaak

LIJST VAN TOEBEHOREN

Afb. 42

E. Stofzak
F. Schroefklem
G. Verlengarm
H. Schroef van de bevestigingsplaat
I. Bevestigingsplaat
J. Platte steaksleutel

TECHNISCHE GEGEVENS

Opgenomen vermogen 2.000 W

Toerental bij nullast 4.500 t.p.m.

Diameter van zaagblad 254 mm

(Ø 254 mm x Ø 30 mm - 40-tands)

Asgat 30 mm

Gewicht 18 kg

Zaagcapaciteit

Verstek 90^ x afschuining 90^ 90 mm x 305 mm
Verstek 45^ (R) x afschuining 90^ 90 mm x 215 mm
Verstek 45^ (L) x afschuining 90^ 90 mm x 215 mm
Verstek 90^ x afschuining 45^ 42 mm x 305 mm
Verstek 45^ (R) x afschuining 45^ 42 mm x 215 mm
Verstek 45^ (L) x afschuining 45^ 42 mm x 215 mm

MONTAGE

WAARSCHUWING

Om te voorkomen dat de machine ongewild in werkung treedt, wat ernstlich amelijk letsel kanveroorzaken, dient u eerst de zaag volledig in elkaar te zetten, alle moodzakelijk afstellingen te regelen en na te gaan of alle onderden voldoende vastzitten voordat u de machine op de stroom aansluit. Uw zaagmachine mag nooit op de stroom� aaningesloten wanner u onderdenlen monteert, instellenings verandert, het zaagblad inzet of verwijdert, of wanner u de machine Niet gebruikt.

BEVESTIGING VAN DE SCHROEFKLEM (afb. 1 en 2)

Zo bevestigt u de schroefklem (12): steek de bevestigingsstang in het waaroor bestemde gat en draai dechterste vergrendelknop (23) rechtsom om het geheel vast te zetten.

VERLENGARM (afb. 3 t/m 5)

Steek de twee stangen van de verlengarm (8) in de waaroor bestemde gaten onder de grondplaat, aan een kant van de tafel, en streek een van de stangen in een bevestigingsplaat onder de tafel. Draai daarna de schroef van de bevestigingsplaat vast om de verlengarm te blokkeren.
Steek de tweede verlangarm aan de andere kant van de grondplaat en ga hetzelfde te werk. De verlangarmen要去en aan beiden kanten van de grondplaat van de zaag vast worden gemaakt voor een optimale stabiliteit van het werkstuk.

STOFZAK (afb. 6)

Druk op de twee metalen elementen van de stofzak (17) om deze aan het zaagselafvoermondstuk vast te make.

Nederlands

MONTAGE

VERGRENDELINGSSYSTEM IN DE TRANSPORTSTAND (afb.7)

Uw zaag is voorzien van een Voorziening (14) om het apparaat in de transportstand te vergrendelen. Om de zaagkop te ontgrendelen trekt u het vergrendelingsystem aan buiten en zet u de zaagkop omhoog met behulp van de hendel.

BLOKKERING VAN DE RADIALE BEWEGING (afb. 8)

Om te voorkomen dat de zaagkopijdens het transport kan gaan schuiven zet u de borgschroef van de radiale beweging vast (21).

DRAAISCHIJF TUSSEN 0^ EN 45^ INSTELLLEN (afb. 9)

Met uw zaagkest u in verstk zagen tussen 0^ en 45^ aan links enaar rechts. Er bestaan vaste hoekafstellingen op 0-15-22,5-30 en 45^ . Zet de draaischijfvergrendelknop (9) los door deze linksom te draaien en plaats de draaischijf op de gewenste verstkhoek. Zet de draaischijfvergrendelknop veer vast om de draaischijf onder de gekozen hoek te vergrendelen.

AANSLAG (afb. 9)

Uw verstekzaag is voorzien van een achteraanslag (13) waar u het werkstuk algijd tegenaan moet drukken tijdens het zagen, ongeacht het type zaagsnede.

AUTOMATISCH INTREKBARE ONDERSTE BESCHERMKAP (afb. 10)

De onderste beschemkap (4) is gemaatk van schokvast doorzichtig plastic en beschermt het zaagblad aan beiden zichden. Wanner het zaagblad in het werkstuk dringt schuift de onderste beschemkap automatisch omhoog over de bovenste beschemkap.

WAARSCHUWING

De grondplaat van de zaag is voorzien van vier gaten om de machine aan een werkbank vast te make. Zorg algijd dat uw verstekzaagmachine goed op een werkbank of ander geschikt werkvlak is bevestigd voordat u begint te werken. Niet naleving van dit voorschrift kan ongelukken en ernstiglichelijk letselveroorzaken.

Uw zaag is uitgerust met een kwaliteitsmotor. Het apparaat mag alleen op een stopcontact worden aangesloten met wisselstroom die overeenkomt met die op het typeplaatje van het apparaat. Gebruik de machine Niet op gelijstkroom (DC). Een groe spanningsverlagingveroorzaakt oververhitting van de motor en vermogensverlies. Als het apparaat Niet werkert terwijl de stekker wel in het stopcontact zit, controlleren dan of er möglichk spreak is van een stroomstoring.

WAARSCHUWING

Bij het gebruik van elektrisch gereedschap kuren deeltjes wegspatten en in uw ogen terechtkomen, wat ernstig oogletsel kanveroorzaken. Zet waarom altdije een veiligheidsbril of een beschemende bril met zijschotjes op enzonodig ook een stofmasker als u uwereedschap gaat gebruiken. Brildragende gebruikers kuren het beste een gelaatsmasker of een standaard veiligheidsbril met zijschotjes over hun normale bril dragen.

WAARSCHUWING

Probeer Niet om veranderingen aan uw zaagmachine aan te brengen of om accessoires toe te voegen waarvan het gebruik Niet worden aanbevolen. Dergelijke aanpassingen of wijzigingen vallen onder verkeerd gebruik en kunnen gevaarlijke situations teeweegbrengen die ernstiglichamelijk letsel konnenveroorzaken.

INSTELLINGEN

Uw verstkzaag is in de fabriek afgesteld om zeer precieze zaagsneden te kunnen makeen. Het isECHTER mogelijk dat sommige onderden tijdens het transport ontregeld zijn. Ook za het waarschijnlijk na een bepaalde tijd nodigzem on de instelleningen bij te stellen vanwege slijtage. Controller, nadat u de zaagmachine hebuitgepakt, de hierna beschreiben instelleningen voordat u de zaag gaat gebruiken. Wijzigzonodig de instelleningen en controllere regelmatif de uilijinving van de onderden om te zorgen dat de machine met precise blijft zagen.

WAARSCHUWING

Om te voorkomen dat de machine ongewild in werkung kan treden, wat ernstig lichamelijk letsel kanveroorzaken, dient u uw zaagmachine erest volledig te in elkaar zetten voordat u de machine op de stroom aansluit. uw zaagmachine mag nooit op de stroom�aangesloten wanner u onderden Monteert, instellen gen verandert, het zaagblad inezet of verwijdert, of wanner u de machine Niet gebruikt.

Nederlands

INSTELLINGEN

Zoals eerder vermeld, is uw zaagmachine in de fabriek gemonteerd en ingesteld. De gebruiker hoeft alleen de stofzak, de schroefklem en de verlengarm op de zaagmachine te installereren.

ZAAGBLAD VERVANGEN (afb. 10 t/m 12)

GEVAAR

De groote van het zaagblad dat u op uw zaagmachinekest Gebruiken is maximaal 254~mm en de tandbreedte mag Niet更是eigon dan 2,0 mm.Gebruik nooit een zaagblad dat ditderk is omdat de buitenflens Niet dan op de platte kanten van de as kan vastgrijpen. Te groote zaagbladen zullen de beschemkappen raken en door te dikke zaagbladen kan het zaagblad Niet goed op de as bevestigd worden met de zaagbladbout.Deze situatives konnen ongelukken en ernstig lichamelijk letselveroorzaken.

• Verwijder de schroef (a) van de arm van de onderste zaagbladbeschermer (c) en draai de schroef van de afscherming van de zaagbladbout zover los dat het möglichkt worden om de zaagkop hoger te zetten en toegang te krijgen tot de zaagbladbout (afb. 10).
  Druk op de knop van de asvergrendeling (15) verwijl u het zaagblad enigszins verdraait (afb. 11).
  Draai de zaagbladbout (a) en ook de buitenflens (b) van het zaagblad los om het zaagblad (c) te+kennen verrangen. Gebruik sleutel (d) om de zaagbladbout los te draaien.

Opmerking: de bout heeft een linkse schroefdraad; u要去 dus rechtsom draaien om de bout los te make (afb. 12).

Verwijderervolgengenduitenflensenhetzaagblad.
Plaats het neue zaagblad op de as.
Zet de buitenflens van het zaagblad terug op+zijnplaats en draai daarna de zaagbladbout stevig aan. Houd waar bij de knop van de asvergrendeling ingedrukt (afb. 12).
- Breng de afterscherming van de zaagbladbout en de andereste zaagbladbeschemkap waar op hunplaats. Draai de schroef van de afterscherming van de zaagbladbout vast.
- Bevestig de arm aan de onderste zaagblad-beschermkap.
- Controller of de beschermkap goed werkkt voordat u de zaag aanzet.

WAARSCHUWING

Als de binnenflens verwijderd is, breng deze dan weer op zijnplaats voordat u het zaagblad op de as schuift. Als u zich Niet aan dit voerschrift houdt, kunen er ongelukken ontstaan omdat het zaagblad zo nooit goed kan worden bevestigd.

LET OP

Plaats het zaagblad algtd zodanig dat de tanden\ aar beneden zich gericht.

HET ZAAGBLAD HAAKS OP DE AANSLAG STELLEN (afb. 13 t/m 17)

Trek de stekker van uw zaagmachine uit het stopcontact.
Zet de zaagkop zo ver möglichk omlaag en druk de vergrendelpen (14) in om de zaagkop in de transportstand vast te zetten.
Draai de draaischijvergrendelknop (9) los (afb. 14a).
Verdraai de draaischijf (11) totdat de aanwijzer (c) op 0^ staat (afb. 14a en b).
Draai de draaischijfvergrendelknop (9) wee vast.
Leg een winkelhaak (a) plat op de draaischijf (11).
- Plaatsën been van de winkelhaak gegen de aanslag (13).
Schuif het andere been van de winkelhaak gegen de vlakke zichkant van het zaagblad (b) (afb. 14a).

Opmerking: zorg dat de winkelhaak gegen het vlakte gedeelte van het zaagblad aan komt en nicht gegen de tanden.

• De rand van de winkelhaak en het zaagblad moeten parallel lopen, zoals getoond in afbeelding 14a.
  ■ Als de voor- of achterkant van het zaagblad van de winkelhaak afwijk (a), zoals getoond in de afbeelding 15, moeten de instelleningen worden bijgesteld.
  Draai schroef (c) van de verschuibare aanslag (afb. 13) en ook schroef (a) (afb. 2) los en verwijder daarna de verschuibare hulpaanslag (24).
  Draai de inbusbouten (b) los waarmee de achteraanslag (13) aan de draaischijf (11) is bevestigd (afb. 13).
  Draai de achteraanslag (13) maar rechts of maar links totdat het zaagblad parallel is met de winkelhaak.
  Zet de schroeven (b) waar goed vast en controlleren nogmaals of de achteraanslag loodrecht op het zaagblad staat.
  Zet de verschuftbare hulpaanslag (24) en de schroeven (a en c) wee terug op hun plaats (afb. 2 en 13).

Nederlands

INSTELLINGEN

Nadat de haakse instellingen zijn bijgesteld, kan het nodigস om de schroef (d) van de aanwijzer (c) los te draaien om deze waar goed op nul te zetten (afb. 14b).

HET ZAAGBLAD HAAKS AFSTellen TEN OPZICHTE VAN DE DRAALSCHIJF (afb. 16 t/m 21)

Zet de zaagkop zo ver möglichk omlaag en druk de vergrendelpen (14) in om de zaagkop in de transportstand vast te zieten (afb. 7).
Zet de hendel van de afschuinvergrendeling (16) los, plaats de zaagkop op 0^ en zet de hendel van de afschuinvergrendeling wee vast (afb. 16).
- Plaats een winkelhaak vlak (b) op de draaischijf (11), gegen het zaagblad (a): Als het zaagblad en de draaischijf Niet haaks op elkaar staan, stelt u de hoek als volgt in (afb. 17):

-Draai met behulp van een inbussleutel (a) de schroef van de afschuaanslag op 0^ los die zich aan de rechterkant van het zaagblad bevindt (afb.18).
- Zorg ervoor dat het zaagblad (a) goed loodrecht ten opzichte van de draaischijf (11) komt te staan en zet daarna de hendel van de aftschuinvergrendeling vast (afb. 19).

Zet de schroef (a) van de afschuinaanslag op 0^ weer vast. Controller met behulp van een winkelhaakussen de draaischijf en het zaagblad of de hoek wel 0^ is. Als de draaischijf en het zaagblad Niet haaks op elkaar staan, dient u opnieuw de schroef van de afschuinaanslag op 0^ bij te stellen (afb. 20). Zodra de aanwijzer (b) goed is uitgelijnd met het merkteken dat 0^ aangeeft, zet u de schroef (c) van de aanwijzer vast (afb. 21).

45^ -HOEK TUSSEN HET ZAAGBLAD EN DE DRAAISCHIJF INSTELLLEN (afb. 22 en 23)

Kantel de zaagkop op 45^ (afb. 22).
- Als de zaagkop op 45^ is gekanteld, controleert u met een 45^ -winkelhaak of de hoek die wordt gevormd tussen het zaagblad en de draaischijf wel 45^ is. Als dit Niet het geval is, dient u schroef (a) van de aanslag linksom bij te stellen totdat de hoek werkelijk 45^ is (afb. 22 en 23).

ZAAGDIEPTE INSTELLEN (afb. 24 en 25)

Trek de stekker van de zaagmachine uit het stopcontact.

• Het zaagblad zal dieper in het werkstuk zagen als u de instelschroef (27) van de zaagdiepte linksom draait en minder diep als u de schroef rechtsom draaiit.
  Zet het zaagblad omlaag in de antisplinterplaat en controlleren dan of de zaagdiepte maximaal is.

VOORZICHTIG

Om eventueel gevaar voor lichamelijk letsel of beschadiging van het apparaat te voorkomen, dient u er voor te zorgen dat het zaagblad geen enkel onderdeel van de draaischijf aanraaktijdens het afstellen van de zaagdiepte.

Stel de instellingen indien nodig verder bij.
- Om te voorkomen dat de stelschroef (27) van de diepteaanslag kan draaien, dient u de zeskantmoer (a) stevig gegen de aanslag (13) vast te zetten.

VERSTEKVERGRENDELING AFSTELLEN (afb. 26)

Na de zaag een bepaaldeijd te hebben gebruikt kan het noodzakelijk zijn om de verstkvergrendeling opnieuw af te stellen.

Draai met behulp van een inbussleutel de blokkeerschroef los die zich onder de draaischriftvergrendelknop (9) bevindt (afb. 26a).
Draai de draaischijfvergrendelknop (9) rechtsom totdat de draaischij geheel geblokkeerd is (afb. 26b).
Zet de blokeeschroefeer vast om deze neueinstalling van de verstkvergrendeling te behouden (afb.26c).

BEDIENING

TOEPASSINGEN

Gebruik uw zaag uitsluitend voor de hieronder vermelde toepassingen:

Afkorten van hout en plastic.
- Verstekzagen van verbindingen enz. voor fotolijsten, kroomlijden, deurkozijnen en fijn timmerwerk.

Opmerking: Het bijgeleverde zaagblad voor dwarsdraads zagen is geschikt voor de meeste zaagwerkzaamheden in hout.

WAARSCHUWING

Zet uw verstkzaag, voordat u met zagen begint, vast aan een werkbank met behulp van klemmen of bouten. Gebruik uw verstkzaag nooit op de grond of toenwijl u op uw hurken zit. Zo beperkt u de kans op ernstig lichamelijk letsel.

Nederlands

BEDIENING

ZAAGBEWERKINGEN

WAARSCHUWING

Zet het werkstuk met behulp van een klem vast aan een Kant van het zaagblad. Het werkstuk mag Niet aan beiden kanten worden vastgezet om te voorkomen dat het zaagblad klem komt te zitten in het werkstuk, wat de motor zou kunnen stoppen en een terugslag zou kunnen veroorzaken. Dit kan een ongeluk en ernstiglichamelijk letsel tot gevolg hebben.

SPANNINGSVERKLIKKER (afb. 27)

Als uw apparaat op stroom is aangesloten, gaat de spanningsverklikker (5) branden. Als dit lampje nicht brandt, controelt u of er wel spanning staat op het stopcontact.

AFKORTEN

Bij afkorten zaagt u dwars op de draad van het werkstuk. Bij afkorten onder een hoek van 90^ moet de draaischij op de stand 0^ worden ingesteld. Voor verstekzagen worden de draaischij op een andere hoek dan 0^ ingesteld.

AFKORTEN/VERSTEKZAGEN MET UW ZAAG-MACHINE (afb. 28):

Haal de machine uit de transportstand en zet de zaagkop helemaal omhoog.
Zet de vergrendeling van de draaischijf los.
Draai de draaischijt totdat de aanwijzer uitgelijd is op de gewenste hoek op de verstekschaalverdeling.
Zet de draaischijfvergrendelknop vast.

Opmerking: Dankzij de schaalverdeling kut u de draaischij gemakkelijk op 0^ - 15^ - 22.5^ - 30^ en 45^ maar links ofaar rechts instellen.Draaischij kan op een van de vaste hoekinstellenen op de verstekschaalverdeling worden ingesteld.

Leg het werkstuk plat op de draaischijf met de rand stevig gegen de aanslag aan gedrukt. Als het werkstuk kromgetrokken is,plaatst u de bolle kanst gegen de aanslag (13) en zet u het werkstuk met de klem (12) vast (afb. 28a). Als u de holle kanst gegen de aanslag (13) zouplaatsen, bestaat het risico dat de plank aan het einde van de zaagsnede gegen het zaagblad gaat drukken en de zaag blokkeert (afb. 28b).
Wanneer u lange stukken zaagt, moet u elk uiteinde van het werkstuk ondersteunen met behulp van de verlangarmen.

Druk op de aan/uit-schakelaar (1) van de laser om deze aan en uit te zetten.
Lijn de op het werkstuk geprojecteerde zaaglijk uit met het snijvlak van het zaagblad.
- Gebruik de schroefklem (12) om het werkstuk gegen de aanslag (13) vast te zetten.

WAARSCHUWING

Houd uw handen buiten de "verboden voor handen"-zone op een afstand van minstens 75mm van het zaagblad om ernstig lichamelijk letsel te voorkomen. Maak nooit zaagsneden uit de vrij hand (dat wil zeggen zonder het werkstuk gegen de aanslag aan te drukken). Het zaagblad kan in het werkstuk gripen als dit uitglijd of verbuigt.

Doe, voordat u de zaagmachine aanzet, eerst een proofbeweging met een stilstaand zaagblad om na te gaan of de zaagsnede zonder probleemuitgevoerd kan worden.
Houd de handgreep van de zaag stevig vast en druk dan op de drukschakelaar. Wacht enkele seconden totdat het zaagblad het maximale torental heeft bereikt.
- Druk op de ontgrendelhendel van de onderste zaagbladbeschemkap en breng daarna de zaagkop omlaag om het zaagblad in het werkstuk te lately indalen.
Laat de aan/uit-drukschakelaar los en wacht tot het zaagblad Nieteer draait voordat u het uit het werkstuk trekt.

AFSCHUINEN

Bij afschuinen zaagt u dwars op de draad van het werkstuk met het zaagblad in een schuine stand ten opzichte van de draaischijf (11). Schuine smeden worden uitgevoerd met de draaischijf op de stand 0^ en het zaagblad onder een hoekCUSen 0^ en 45^

Haal de machine uit de transportstand en zet de zaagkop helemaal omhoog.
Draai de draaischijfvergrendelingsknop los.
Draai de draaischijt totdat de aanwijzer uitgelijnd is op de 0^ op de verstekschaalverdeling.
■ Blokveer de draaischijf door de draaischijvergrendelingsknop vast te draaien.

Nederlands

BEDIENING

WAARSCHUWING

Om ernstig lichamelijk letsel te voorkomen要去 de draaischijvergrendelingsknop alsijd omlaag zetten voordat u gaat zagen. Als de vergrendeling van de draaischijn Niet geblokkeerd is, kan de draaischij gaan bewegen tijdschrift het zagen en ernstig lichamelijk letsel veroorzaken.

Zorg ervoor dat de draaischijfvergrendelknop goed is vastgedraaid.
Voordat u de zaagkop schuin gaat zetten, dient u erst de verschuifbare hulpaanslag (24) af te stellen om de gewenste aftschuinhoek te krijgen. Draai de schroef (13) van de achteraanslag los, verschuif de aanslag maar de gewenste positie en draai daarna de schroef van de aanslag veer vast (afb. 30).
Draai de afschuinblokkearknop (16) los en kantel de zaagkop maar links in de gewenste schuine stand.
De afschuinhoek kan worden ingesteld:tussen 0^ en 45^
Zet de aanwijzer op de gewenste hoek.
Zodra de zaagkop op de gewenste hoek is gekanteld, draait u de aftschuinblokkearknop wee stevig vast.
Leg het werkstuk plat op de draaischijf met de rand stevig gegen de aanslag aan gedrukt. Als het werkstuk kromgetrokken is,plaatst u de bolle kanst gegen de aanslag (13) en zet u het werkstuk met de klem (12) vast (afb. 28a). Als u de holle kanst gegen de aanslag (13) zouplaatsen, bestaat het risico dat de plank aan het einde van de zaagsnede gegen het zaagbladGaat drukken en de zaag blokkeert (afb. 28b).
Wanner u lange stukken zaagt, moet u elk uiteinde van het werkstuk ondersteunen met behulp van de verlangarmen.
- Druk op de aan/uit-schakelaar van de laser om deze aan en uit te zetten.
Lijn de op het werkstuk geprojeeteerde zaaglijk uit met het snijvlak van het zaagblad.
- Gebruik de schroefklem (12) om het werkstuk gegen de aanslag (13) vast te zetten.

WAARSCHUWING

Houd uw handen buiten de "verboden voor handen"-zone op een afstand van minstens 75 mm van het zaagblad om ernstig lichamelijk letsel te voorkomen. Maak nooit smeden uit de vrij hand (dat wil zeggen zonder het werkstuk gegen de aanslag aan te drukken). Het zaagblad kan in het werkstuk grippen als dit uitglijd of verbuigt.

Doe, voordat u de zaagmachine aanzet, eerst een proofbeweging met een stilstaand zaagblad om na te gaan of de zaagsnede zonder probleemuitgevoerd kan worden.
Houd de handgreep van de zaag stevig vast en druk dan op de drukschakelaar. Wacht enkele seconden totdat het zaagblad het maximale toerental heeft bereikt.
- Ontgrendel de onderste zaagbladbeschemkap en breng daarna de zaagkop omaag om het zaagblad in het werkstuk te lately indalen.
Laat de aan/uit-druckschakelaar los en wacht tot het zaagblad Nieteer draaait voordat u het uit het werkstuk trekt.

GECOMBINEERD VERSTEKZAGEN EN AFSCHUINEN (afb. 31)

Bij een gecombineerde verstek- en schuinsnede worden zowel een verstkhoek als een aftschuinhoek gebruikt. Dit soort snede worden gebruikt voor het vervaardigen van lijsten, het zagen van kroonlijsten, het maken van dozen of kisten met schuine zijkanten en voor het zagen van bepaalde soorten dakbalken.

Om dit soort sden to make moet de draaischijf op de gewenste hoek worden ingesteld en moet de zaagkop worden gekanteld tot de gekozen afschuinhoek. De instelleningen voor een gecombineerde verstek- en schuinsnede要去en met groe zorg worden uitgevoerd maar de twee hoeken direct met elkaar in verband staan.

De instellungen van de verstekhoek en de afschuinhoek beinvoleden elkaar onderling. Wanner u de instelling van de verstekhoek verandert, wijzigt u het effect dat de afschuinsteling hierop hebent. En andersom: wanner u de instelling van de afschuinhoek wijzigt, verandert u het effect dat de instleting van de verstekhoek hierop hebert.

U moet wellicht meerdere instellingen uitproberen, voordat u de gewenste snede krijt. De instelling van de eerste hoek要去opnieuw worden gecontroleerd nadat u de tweede hoek hebte ingesteld, maar de instelling van de tweede hoek deinstilling van de eerste hoek kan hebben gewijzigd.

Zodra u de juiste instelleningen hebt verkreten voor een bepaalde zaagsnede, worden u aangeraden om de instelleningen te testen op een stuk afvalhout voordat u de definitieve zaagsnede maakt op het werkstuk (afb. 31).

GECOMBINEERDE VERSTEK- EN SCHUINSNEDEN MAKEN MET UW ZAAG (afb. 32):

Haal de machine uit de transportstand en zet de zaagkop helemaal omhoog.

Nederlands

BEDIENING

Zet de draaischijfvergrendelingsknop los.
Draai de draaischijf totdat de aanwijzer op de gewenste hoek komt op de verstekschaalverding.
Zet de draaischijfvergrendelingsknop wee vast.

Opmerking: Dankzij de schaalverdeling kunt u de draaisischij gemakkelijk op 0^ - 15^ - 22,5^ - 30^ en 45^ maar links of maar rechts instellen. De draaisischij kan op een van de vaste hoekinstellenen op de verstekschaalverdeling worden ingesteld.

WAARSCHUWING

Houd uw handen buiten de "verboden voor handen"-zone op een afstand van minstens 75mm van het zaagblad om ernstig lichamelijk letsel te voorkomen. Maak nooit smeden uit de vrij hand (dat wil zaggen zonder het werkstuk gegen de aanslag aan te drukken). Het zaagblad kan in het werkstuk grijpen als dit uitglijdt of verbuigt.

Zorg ervoor dat de draaischijfvergrendelknop goed is vastgedraaid.
Voordat u de zaagkop schuin gaat zetten, dient u erst de verschuifbare hulpaanslag (24) af te stellen om de gewenste aftschuinhoek te krijgen. Draai de schroef (13) van de achteraanslag los, verschuif de aanslag maar de gewenste positie en draai daarna de schroef van de aanslag waar vast (afb. 30).
Draai de afschuinblokkearknop (16) los en kantel de zaagkop maar links in de gewenste schuine stand.
De afschuinhoek kan worden ingesteld:tussen 0^ en 45^
Zet de aanwijzer op de gewenste hoek.
Zodra de zaagkop op de gewenste hoek is gekanteld, draait u de aftschuinblokkearknop wee stevig vast.
Leg het werkstuk plat op de draaischijf met de rand stevig gegen de aanslag aan gedrukt. Als het werkstuk kromgetrokken is,plaatst u de bolle kanst gegen de aanslag (13) en zet u het werkstuk met de klem (12) vast (afb. 28a). Als u de holle kanst gegen de aanslag (13) zou plaatsen, bestaat het risico dat de plank aan het einde van de zaagsnede gegen het zaagbladGaat drukken en de zaag blokkeert (afb. 28b).
Wanneer u lange stukken hout of kronlijsten zaagt, moet u het andere uiteinde van het werkstuk ondersteunen met een verlangarm.
Druk op de aan/uit-schakelaar van de laser om deze aan en uit te zetten.

Lijn de op het werkstuk geprojecteerde zaaglijk uit met het snijvlak van het zaagblad.
- Gebruik de schroefklem (12) om het werkstuk gegen de aanslag (13) vast te zetten.

WAARSCHUWING

Houd uw handen buiten de "verboden voor handen"-zone op een afstand van minstens 75mm van het zaagblad om ernstig lichamelijk letsel te voorkomen. Maak nooit smeden uit de vrij hand (dat wil zeggen zonder het werkstuk gegen de aanslag aan te drukken). Het zaagblad kan in het werkstuk gripen als dit uitglijd of verbuigt.

Doe, voordat u de zaagmachine aanzet, eerst een proofbeweging met een stilstaand zaagblad om na te gaan of de zaagsnede zonder probleemuitgevoerd kan worden.
Houd de handgreep van de zaag stevig vast en druk dan op de drukschakelaar. Wacht enkele seconden totdat het zaagblad het maximale toerental hebelt bereikt.
- Ontgrendel onderste zaagbladbeschermkap en breng de zaagkop daarna langzaam omlaag om het zaagblad in het werkstuk te lately indalen.
Laat de aan/uit-drukschakelaar los en wacht tot het zaagblad Nieteer draait voordat u het uit het werkstktrekt.

LANGE WERKSTUKKEN ONDERSTEUNEN (afb. 33)

De twee verlengarmen (8) zijn bedoeld om lange werkstukken te ondersteunen om te voorkomen dat deze kantelen. Deze verlengstukken要去en ervoor zorgen dat het werkstuk tezdens het zagen vlak op de voetplaat en op de draaischijrust. Gebruik de schroefklem om het werkstuk vast te zetten.

GROTE WERKSTUKKEN ZAGEN MET BEHULP VAN DE RADIALE BEWEGING (afb. 34 t/m 36)

Wanneer u grote werkstukken doorzaagt door een schuifbeweging met de zaagkop, moet het werkstuk stevig gegen de achteraanslag te plaatsen en vastzetten met behulp van de klem.

Draai de blokkeerschroef van de radiale beweging (21) los.
Pak de handgreep (82) van de zaag stevig vast (afb. 34).
Schuif de zaagkop zo ver möglichk waar achteren en druk daarna op de drukschakelaar (3) (afb. 35).

Nederlands

BEDIENING

Laat het zaagblad (a) langzaam in het werkstuk zakken en duw de zaagkop daarna waar voren om het zaagblad daarna opnieuw in de richting van de versuschuibare hulpaanslag (24) te lately schuiven (afb. 36).

WAARSCHUWING

Forceer de handgreep van de zaagkop nooit waarrechtsoarnearlinkswantdatzou de uitlijningvan hetzaagbladverstorenengeenexeactaagsnede makesn

• Om deze methode te gebruiken om met précise kroonlijsten te zagen voor rechtshoeke binnen- en buitenhoeken, legt u de lijst met het breedste binnenvlak plat op de draaischijf (11), gegen de aanslag (13) aangedrukt.
  Denk eraan bij het makev van de aftschuin- en verstekhoekinstellenen voor de gecombineeerde verstek- en schuinsneden, dat de instellenen elkaar onderling beinvloeden: wanner u de ene hoek wijzigt, verandert ook de andere hoek.
• De hoeken voor kroonlijsten luisteren heel nauw en zijn moeilijk in te stellen. Aangezien de hoekinstellenings soms ontregeld raken,要去en alle instelleningen eerst getest worden op stukken afvalhout. Bovendien zijn de meeste muren Niet precies haaks en要去en de instelleningen dienovereenkomstig worden aangepast.
  Wanner u kroonlijsten met deze methode zaagt, moet de aftschuinhoek worden ingesteld op 33,85^ . De verstekhoek moet worden ingesteld op 31,62^ maar rechts of waar links, afhankelijk van de situatie. Volg onderstaande tabel voor de juiste hoekinstellenen en de correcte plaatsing van de kroonlijst op de draaischijf.
• Deinstallingeninde tabelkunnenwordebruikt voor het zagen van kroonlijsten met hoeken van 52^ en 38^ .De lijst moet plat op de draaischijf worden gelegd.

Installing van de afschuinhoek

33,85°

Type zaagsnede

Linkerkant, binnenhoek

1. Plaats de bovenkant van het profiel gegen de aanslag.
2. Stel de draaischijf in 31,62^ rechts.
3. Bewaar het uiteinde links van de zaagsnede.

33,85°

Rechterkant, binnenhoek

1. Plaats de onderkant van het profiel gegen de aanslag.
2. Stel de draaischijf in 31,62^ links.
3. Bewaar het uiteinde links van de zaagsnede.

33,85°

Linkerkant, buitenhoek

1. Plaats de onderkant van het profiel gegen de aanslag.
2. Stel de draaischijf in 31,62^ links.
3. Bewaar het uiteinde rechts van de zaagsnede.

33,85°

Rechterkant, buitenhoek

1. Plaats de bovenkant van het profiel gegen de aanslag.
2. Stel de draaischijf in 31,62^ rechts.
3. Bewaar het uiteinde rechts van de zaagsnede.

KROMGETROKKEN MATERIAL ZAGEN (afb. 38-39)

Wanner u een krom werkstuk zaagt, leg het dan altijd met de bolle zichde gegen de aanslag (13) op de draaischijf, zoals getoond in afbeelding 38.

Als het kromme werkstuk verkeerd geplaatst is, zoals getoond in afbeelding 39, gaat het werkstuk vlak voor het einde van de zaagsnede het zaagblad afklemmen.

WAARSCHUWING

Leg een krom of gebogen werkstuk nooit met de holte kant gegen de aanslag om terugslaan en ernstiglichamelijk letsel te voorkomen.

LASERAPPPARAAT

LASERSTRAAL (afb. 40)

De laserstraal geeft precies de plek aan waar het zaagblad in het werkstuk gaat zagen.

Gebruik het laserapparaat zodra u het nodig hebt:

A. Door eenvoudig indrukken van de zelfde schakelaar kunt u het apparaat aanzetten en ook weer uitzetten.

B. Via het netsnoer van de machine worden ook het laserapparaat gevoed. De laserstraal moet eerst goed worden ingesteld voordat u het laserapparaat voor de eerste keer gebruikt.

Plaats de draaischijf op 0^
Draai de instelschroef van de laserstraal een beetje los.

Nederlands

LASERAPPARAAT

Doe het laserapparaat aan enricht de straal zo dat hij precies de 0^ van de verstekschaalverdeling aanwijst.
Zet de schroef weeer vast voordat u de zaag gaat gebruiken.

ONDERHOUD

WAARSCHUWING

Voor verranging mogen uitsluitend originele Ryobi reserveonderdelen worden gebruikt. Het gebruik van andere onderdelen kan gevaar opleveren of uw apparataat beschadigen.

ALGEMENE VOORSCHRIFTEN

Gebruik geen oplosmiddelen om de kunststof onderdelen te reinigen. De meeste kunststoffen können worden beschadigd door de in de handel zijnde oplosmiddelen. Gebruik een schon doeok om vuil of stof te verwijderen.

WAARSCHUWING

Kunststoff onderdelen mogen nooit in aanraking komen met remvloeistof, benzine, petroleumproducten, kruipolie, enz. Deze producten bevatten namelijk chemicalien die het plastic kuren beschadigend, vernietigen of aantasten.

Het is gebleken dat wanner elektrische gereedschappen worden gebruikt op fiberglas van boten of sportwagens bijvoorbeeld, op muurplaten, bouwpleister of gips, zij sneller slijten en meer storingen vertonen dan gereedschap dat onder normale omstandigheden worden gebruikt. Het zaagsel en slijpsel dat uit deze materialen ontstaat, heeft een zeer schurende werkung op bepaalde onderdelen van elektrisch gereedschap, zoals lagers, borstels, schakelaars, enz. Het gebruik van deze machine voor fiberglasplaatwerk, muurplaten, bouwpleister of gips wordt waarom sterk afgeraden. Als u de machine toch voor het zagen van dit soort materiaal gebruikt, is het uiterst belangrijk om de machine regelmatig met perslucht te reinigen. Draag een masker om uw longen te beschermen als u in dit type materiaal zaagt.

SMERING

Alle lagers van deze machine zijn met een hoeveelheid hoogwaardig smeermiddel gesmeerd die bij normaal gebruik voldoende is voor de hele levensduur van deze machine. Extra smering is.daar ontiet nooodzakelijk.

VERLENGSNOEREN

Het gebruik van verlengsnoeren vervooraakt enig vermogensverlies. Om het vermogensverlies zo veel möglich te beperken en om oververhitting van het apparaat te voorkomen dient u een verlengsnoer te gebruiken dat voldoende capaciteit heeft om de stroom die het apparaat nodig hebte te transporteren. Als u buitenshuis werkdt, moet het verlengsnoer geschikt zijn voor een dergelijk gebruik.

WAARSCHUWING

Houd de verlengsnoeren uit de buurt van de zaagzone en zorg ervoor dat het netsnoerijdens het zagen Niet wordt meegetrokken door stukken hout, gereedschapen et dergelijke.

WAARSCHUWING

Controleer steeds voor elk gebruik de goede staat van de verlengsnoeren. Bij beschadiging要去en zich onmiddelijk worden verrangen. Gebruik nooit een apparaat met een beschadigd snoerwant bij aanraking van het beschadigde gedeelte kunt u een elektrische schok krijgen die ernstig lichamelijk letsel veroorzaakt.

WAARSCHUWING

Draag.altijd eenveiligheidsbril ofeen beschembril met zijschotjes wanneer u met elektrisch gereedschap werkt of wanneer u het met perslucht schoon blaas. Draag ook een gelaatsmasker of een stofmasker als er bij de werkzaamheden stofdeeltjes vrijkommen.

Laat een eventueel beschadigd netsnoer verrangen in een erkend Ryobi servicecentrum om gevaar voor ongelukken te voorkomen.
- Als het netsnoer beschadigd is, moet u de stekker van het apparaat onmiddelijk uit het stopcontact halen.
Zorg dat de zaagmachine nooit in de regen staat.
- Ryobi verbetert voortdurend haar producten. De functies en de uitrusting van het apparaat+kennen zonder voorafgaande kennisgeving gewijzigd worden. Bij uw Ryobi leverancier kutn u navragen wat de kenmerken en het nieuwste toebehoren van het apparaat zich.

Svenska

TACK FÖR ATT DU VALDE EN KAP- OCH GERINGSSAG TILLVERKAD AV RYOBI.

Dit Ryobi product is gewaarborgd gegen fabricagefouten en defecte onderdelen gedurende eeniode van vierentwintig (24) maanden, te rekenen vanaf de officiele datum op het origineel van de door de wederverkoper aan de eindegruiker uitzgeschren den rekening.

Beschadigingen veroorzaakt door normale slijtage, door abnormaal of onceoorloofd gebruik of onderhoud, of door overbelasting vallen nicht onder deze garantie, evenmin als accu's, lampen, bits, snijbladen, zakken enz.

InGeVan slechte wedking tijdens de garantieperiode,wordt u verzocht het NIET GEDEMONTEERDE product samen met de koopbon aan uw leverancer of aan het dichtstbiziende Ryobi servicecentrum te sturen.

Deze garantie doet Niet af aan uw wettelijk rechten met betrekking tot defiecte producten.

GARANTI-VILLKOR

Ryobi garanterarenna productmotfabrikationsfelsochdefekdar el underIugofyra(24)manner,daknatfrandetdatum somangesp a originalfakturan faststalld avaterfsaljaren och overlamnad till slutanvandaren.

Wij verklaren op ozone eigenvarontoordelijheidDat dit stud voldoet aan de volgende normen of normatie documents. EN61029-1, EN55014, EN60555-2, EN60555-3, DIN VDE 0740- 510, 93/68/EWG, 73/23/EWG, 89/336/EEC.

Geluidsdrukniveau 92 dB(A)

Geluidsvermögensniveau 105 dB(A)

FÖRSAKRAN
