Tuotetyyppi	Radiaalinen jiirisaha
Merkki	RYOBI
Malli	EMS-2026SCL
Ottoteho	2000 W
Tyhjäkäyntinopeus	4500 r/min
Terän halkaisija	254 mm
Akselireikä	30 mm
Paino	18 kg
Syöttöjännite	230 V AC, 50 Hz
Integroitu laservalo	Luokka 2, 650 nm, < 1 mW
Leikkausteho (90° jiiri, 90° kallistus)	90 x 305 mm
Leikkausteho (45° jiiri, 90° kallistus)	90 x 215 mm
Leikkausteho (90° jiiri, 45° kallistus)	42 x 305 mm
Leikkausteho (45° jiiri, 45° kallistus)	42 x 215 mm
Äänenpainetaso	92 dB(A)
Äänitehotaso	105 dB(A)
Alempi teränsuojus	Itsestään vetäytyvä, läpinäkyvä, iskunkestävä muovi
Leikkausohjain	Laservalo ja takarauda
Puristin	Sisältyy
Jatkovarsi	2 mukana, pitkien kappaleiden tukemiseen
Pölypussi	Sisältyy
Kuljetuslukitus	Kyllä
Takuu	24 kuukautta

Usein kysytyt kysymykset - EMS-2026SCL RYOBI

Kuinka vaihtaa sahan terä?

Irrota saha pistorasiasta. Irrota alateränsuojuksen varren ruuvi ja löysää terän pultinsuojuksen ruuvi. Lukitse akseli painamalla lukituspainiketta (15) ja käännä terää. Löysää teräpultti (vasenkierteinen) ja ulompi laippa. Vaihda terä siten, että hampaat osoittavat alaspäin. Aseta laippa takaisin, kiristä pultti samalla kun pidät akselin lukittuna. Aseta suojus ja alateränsuojus paikoilleen.

Kuinka säätää laservalo?

Aseta pöytä 0° asentoon. Löysää laservalon säätöruuvi. Kytke laservalo päälle ja kohdista säde jiiriasteikon merkkiin. Kiristä ruuvi. Laservalo on Luokka 2: älä katso suoraan säteeseen.

Kuinka tehdä jiirileikkaus?

Säädä pöytä haluttuun kulmaan löysäämällä lukitusvipua (9) ja kääntämällä pöytää. Lukitse vipu. Aseta työkappale vastetta vasten, kiinnitä se puristimella. Laske terä alas kytkettyäsi laservalon ja odotettuasi täyttä nopeutta.

Mitkä ovat tärkeimmät turvallisuusohjeet?

Käytä aina turvalasit ja pölynaamari. Älä käytä löysiä vaatteita. Pidä kädet vähintään 75 mm päässä terästä. Käytä sahaa vakaalla alustalla, kiinnitettynä työpöytään. Älä työskentele alkoholin tai huumeiden vaikutuksen alaisena.

Kuinka puhdistaa ja huoltaa saha?

Käytä puhdasta ja kuivaa liinaa pölyn poistamiseen. Älä käytä liuottimia muoviosille. Laakerit on voideltu kestovoitelulla, lisävoitelua ei tarvita. Tarkista säännöllisesti virtajohdon kunto.

Kuinka käyttää jatkovarsia?

Työnnä jatkovarsien tangot alustan alla oleviin reikiin ja kiinnitä ne jalkaruuveilla. Molemmat varret on asennettava pitkien työkappaleiden tukemiseksi ja niiden kaatumisen estämiseksi.

Mitä tehdä, jos saha ei käynnisty?

Tarkista sähkönsyöttö ja jännitteen merkkivalo (5). Jos merkkivalo ei syty, tarkista pistorasia ja sulake. Jos ongelma jatkuu, ota yhteyttä valtuutettuun Ryobi-huoltoon.

Kuinka säätää leikkaussyvyyttä?

Irrota saha pistorasiasta. Käännä syvyyden säätöruuvia (27) vasemmalle lisätäksesi syvyyttä, oikealle vähentääksesi. Laske terä sirpalesuojaan ja varmista, ettei se kosketa pöydän osia. Kiristä kuusioruuvi vastetta vasten lukitaksesi säädön.

Kuinka tehdä viistoleikkaus?

Aseta pöytä 0° ja lukitse se. Löysää kallistuksen lukitusvipu (16) ja kallista moottori-teräyksikkö haluttuun kulmaan (0° - 45° vasemmalle). Lukitse vipu. Käytä liukuvaa vastetta oikean tuen saamiseksi. Toimi kuten normaalissa leikkauksessa.

Kuinka kiinnittää saha työpöytään?

Käytä alustassa olevia neljää reikää pulttaamalla se tukevasti työpöytään. Voit myös käyttää puristimia. Varmista, että saha on kunnolla kiinnitetty ennen käyttöä onnettomuuksien välttämiseksi.

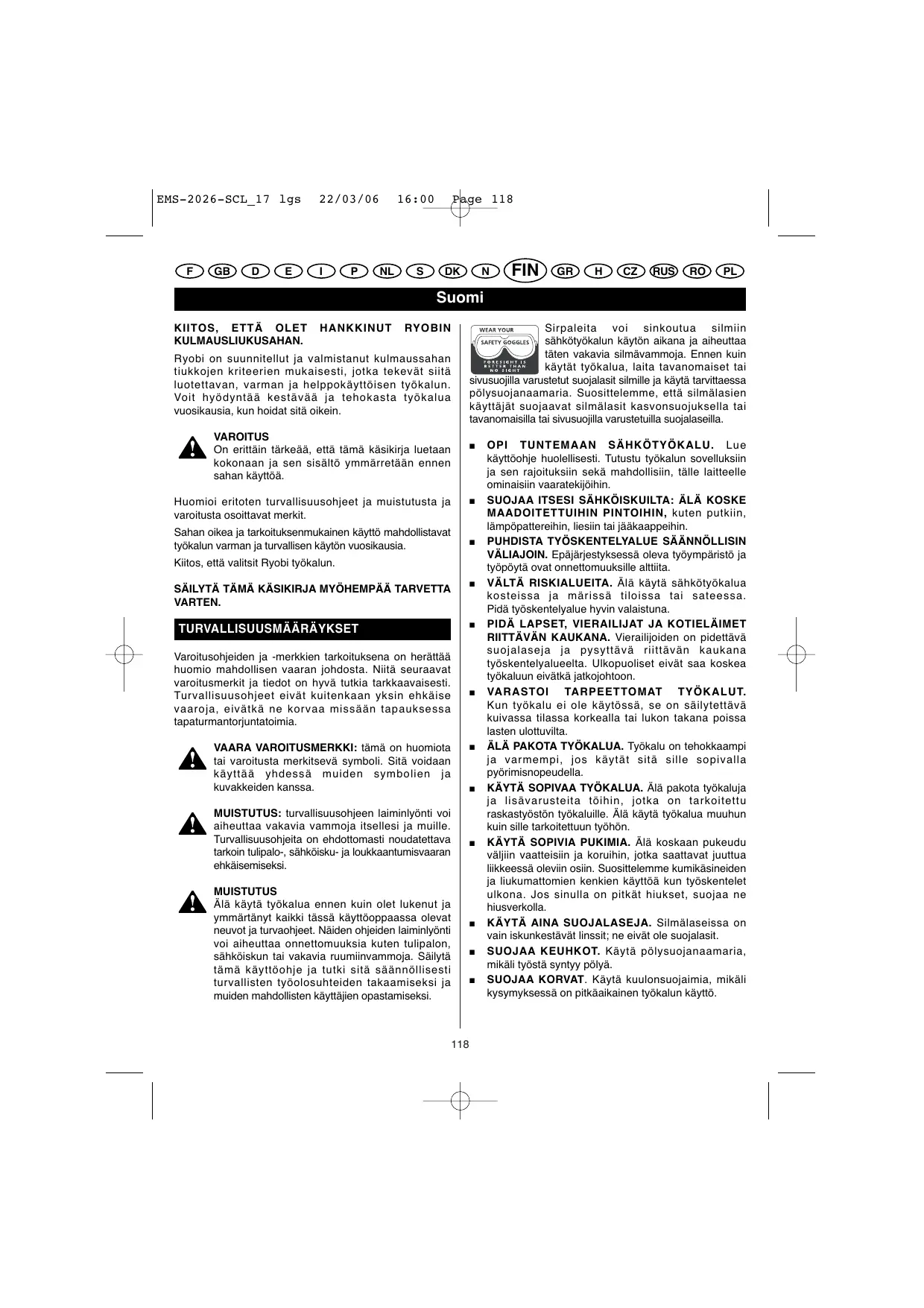

KÄYTTÖOHJE EMS-2026SCL RYOBI

Ryobi on suunnitellut ja valmistanut kulmaussahan tiukkojen kriteerien mukaisesti, jotka tekevat siita luotettavan, varman je helppokayttoisen tyokalun. Voit hydyntaa kestavaa je tehokasta tyokalua vuosikausia, kun hoidat sita oikein.

VAROITUS

On erittän tärkeää, etta tämä kaskirjia luetaan kokonaan ja sen sisälto ymmärretään ennnen sahan käytöä.

Huomioi eritoten turvallisuusohjeet ja muistutusta ja varoitusta osoittavat merkit.

Sahan oikea ja tarkoituksenmukainen käytö mahdollistavat tyokalun varman ja turvallisen käytön vuosikausia.

Kiitos,etta valitsit Ryobi tyokalun.

SÄLYTÄ TÄMÄ KÄSIKIRJA MYÖHEMPÄÄ TARVETTA VARTEN.

TURVALLISUUSMAÄRÄYKSET

Varoitusohjeiden ja -merkkien tarkoituksena on herattaa huomio mahdollisen vaaran johdosta. Niita seuraavat varoitusmerkit ja tiedot on hyva tutkia tarkkaavaisesti. Turvallisuusohjeet eivat kutenkaan yksin ehkise vaaroja, eivatke ne korvaa missaan tapauksessa tapaturmantorjuntatoimia.

VAARA VAROITUSMERKKI: tāmā on huomiota tāi varoitusta merkitseva symboli. Sitā voidaan kāytṭa āyhdessā muiden symbolien ja kuvakkeiden kanssa.

MUISTUTUS: turvallisuusohjeen laiminlyonti voi
aiheuttaavakavia vammoja itsellesi ja muille.
Turvallisuusohjeita on ehdtottomasti noudatettava
tarkoin tulipalo-, sahkokiSKU- ja loukkaantumisvaaran
ehkäismeseksi.

MUISTUTUS

Alä kāytä tyokalua ennen kuin olet lukenet ja ymmartányt kaikkä tassä kāyttöoppaassa olevat neuvot ja turvaohjeet. Näiden ohjeiden laiminlyonti voi aiheuttaa onnettouuksia kuten tulipalon, sahköskun tai yakavia ruimiinvammoja. Sälytä tamä kāyttöohje ja tutki sitä säännöllisesti turballisten työolosuheideken takaamiseksi ja muiden mahdollisten kāyttäjen opastamiseksi.

Sirpaleita voi sinkoutua silmiin sahkötyokalun kaytön aikana ja aiheitta taten vakavia silmavammoja. Ennen kuin kaytät tyokalua, laita tavanomaiset tai

sivusuojilla varustetut suojalasit silmlle ja käytä tarvitaessa polysojuanaamaria. Suosittelemme, etta silmaliasien kayttajat suojaavat silmalasit kasvonsuojkella tai tavanomaisila tai sivusuojilla varustetuila suojalaseill.

OPI TUNTEMAAN SÄHKÖTYÖKALU. Lue kāytööhje huolellisiest. Tutustu tyōkalun sovelluksiin ja sen rajaotuiskin sekä mahdollisin, talle laitteelle ominaïsin vaaratekijöihin.
SUOJAA ITSESI SÄHKÖISKUILTA: ALÄ KOSKE MAADOITETTUIHIN PINTOIHIN, kuten putkiin, lampöppatteriin, liesii tai jäkaappeihin.
PUHDISTA TYÖSKENTELYVALUE SÄNNÖLLISIN
VÄLIAJOIN. Epäjärestykssessä oleva työmpäristo ja
työpöytä ovat onnettomuuksille altoita.
Välta RISKIALUEITA. Äla käytä sahkötyokalua kosteissa ja marissä tiloissa tai sateessa. Pidä työskentelyalue hyvin valaistuna.
PIDA LAPSET, VIERAILIJAT JA KOTIELÄIMET RIITTÄVAN KAUKANA. Vierailijoiden on pidettäva suojalaseja ja pysyttävi riittävän kaukana työkentelyalueelta. Ulkopuoliset eivat saa koskea tyokaluun eivatkä jatkojohtoon.
VARASTOI TARPEETOMAT TYOKALUT. Kun tyokalu ei ole kaytossa, se on sailytettavakuivassa tilassa korkealla tai lukon takana poissa lasten olittuvila.
ALPAKOTA TYOKALUA. Tyokalu on tehokkaampi ja varmempi, jos kaytät sitä sille sopivalla pyorimisnopeudella.
KÄYTASOPIVAA TYÖKALUA. Alä pakota työkaluja ja lisāvarusteita toihin, jotka on tarkoitettu raskastyostón työkaluille. Alä käytä työkalua muuhun kuni sille tarkoitettuun työhön.
KÄYTA SOPIVIA PUKIMIA. Alä koskaan pukeudu valjiin vaatteisiin ja koruihin, jotka saattavat juuttua likkeesa olevin osiiin. Suosittelemme kumikäsiniden ja liukumattomien kenkien käytöän kun työskelelet ulkona. Jos sinulla on pitkät hiukset, suojaa ne hiusverkolla.
KÄYTÄ AINA SUOJALASEJA. Silmälaseissa on vain iskunkestävät linssit; ne eivat ole suojalasit.
SUOJAA KEUHKOT. Kayta polysuojanaamaria, mikali tyosta syntyy polya.
SUOJAA KORVAT. Käytä kuolonsuojaimia, mikäli kysymyksessä on pitkaikainen tyokalun käytö.

Suomi

TURVALLISUUSMAÄRÄYKSET

ETSI AINA ASENTO, JOSSA PYSYT TASAPAINOSSA. Pysyttele tukevasti jaloiilasi alakakurkota kaskivarta liian kauas. Alä koskaan kaytayokalua tikkailla tai millaan muulla epavakaalla alustalla seisten. Pidä tyokalua tukevasti kun tyoskentelet korkealla.
- PIDÄ TYÖKALUSTA HYVÄH HUOLTA. Pidä työkalut aina puhtaina ja terävina paremnan suorituskyvyn ja optimalisen turvallisuuden takaamiseksi. Voitele ja vailha lisāvarusteet ojeiden mukaisesti.
POISTA SÄÄTOAVAIMET. Ota tavaksi tarkistaa, etta saatovaimet on poistetu koneesta ennen kuin käyninstat sen.
ÄLÄ KOSKAAN KÄYTA TYÖKALUA RÄJÄHDYSVAARALLISESSA YMPÄRISTÖSSÄ. Moottorista lähtevat kipinat voivat sytyttära jähtäviä hóryjä palamaan.
TARKISTA, ETTÄ KAHVAT OVAT PUHTAAT (ÖLJYTTÖMÄT, RASVATTOMAT). Käytä työkalun puhdistukseen vain puhdata riepua. Alä koskaan puhdista sitä jarrunesteellä tai liuoterustaisilla aineilla.
- PYSY AINA VALPPAANA JA HALLITSE TYOKALUSI. Keskity tyhösi ja käytä tervettä järkea. Alä käytä tyokalua kun olet vasynyt. Alä kiirehdi kun tyoskentelet tyokalun kanssa.
TARKISTA, ETTEI YKSIKÄAN OSA OLE VIOITTUNUT. Ennen kuin jatkat tyokalun käytöä tarkista, etta vauroitunut suojus tai lisavaruste voi jatka toimintaa tai tayttä tehtävansä. Tarkista liikkuvien osien linjaus ja moitteeton toiminta. Tarkista, ettei yksikään osa ole rikkoutunut. Tarkista asennus ja kaikki osat, jotka voivat vaikuttaa hatillisesti tyokalun toimintaan. Vioittunut eränsuojus tai mikā Tahansa muu osa on korjattava tai vailhettava valtuutetussa Ryobi huoltamossa.
ALAKYTA TYOKALUA JOS SITAEI VOIDA KAYNNISTAA JA SAMMUTTAA KATKAISIMELLA. Anna valtuutetun Ryobi huoltamon vaihtaa kaikkia vialisetkykimet.
A LÄ KÄYTÄ TYÖKALUA MIKÄLİ OLET ALKOHOLIN TAI HUUMEIDEN VAIKUTUKSEN ALAINEN TAI JOS OLET LÄKEKUURILLA.
ALANNA LASTEN TAI VAMMAISTEN KAYTTAA TYOKALUA YKSIN. TARKKAILE ETTEIVAT LAPSET LEIKI TYOKALUN KANSSA.

SÄLYTÄ NÄMÄ OHJEET MYÖHEMPÄÄ TARVETTA VARTEN.

Ryobi kehittaa jatkuvasti tuotteitaan. Tyokalusi ominaisuudet ja varusteet voivat muuttua ilman edellä kaypää varoitusta. Tutustu tyokalun ominaisuuksin ja uudistettuihin varusteisiin Ryobi myymälässä.

KULMAUSLIUKUSAHOJA KOSKEVAT ERITYISET TURVALLISUUSMAÄRÄYKSET

VARMISTA, ETTA TERANSUOJUKSET OVAT AINA PAIKOILLAAN JA HYVASSA KAYTOKUNNOSSA. Ala lukitse alempaa teransuojsta asentoon auki. Tarkista alemmar teransuojuksen moitteeton toiminta aina ennen kayttoa. Ala kayta sahaa, mikali alempi teransuojus ei peita tera kunnolla.
KAYTA ULKOKAYTTOON TARKOITETTUJA JATKOJHTOJA, KUN KAYTAT SAHAA ULKONA. Kun tyoskentelet ulkona, kayta yksinomaan ulkokayttoon sopivia jatkojohtoja.
- PIDÄ TERÄ AINA PUHTAANA JA TERÄVÄNA. - Terä terä rajoittaa tarttumisia ja takaisin ponnahduksia.
PIDÄ KÄDET KAUKANA LEIKKUUALUEESTA JA TERASTÄ. Alä vie kasiä työkappaleen alle kun terä pyörii. Alä yritä poistaa leikkattua palaa kun terä pyörii. MUISTUTUS: Terä pyörni inertian avulla vielä hetken aikaa, kun tyokalu on sammutettu.
TARKISTA VOIMAKAAPELIN KUNTO SÄNNÖLLISIN VALIAJOIN. Anna Ryobi huoltamon korjaste se, jos se on vioittunut. Tarkkaile liitäntäjohtoa ja pidä se kaukana liikkuvasta terastä.
KÄYTÄ LEIKKUUOHJAINTA. Käytä leikkuohjainta yhdensuuntaisten leikkausten yhteydessä.
TARKISTA AINA ENNEN LEIKKAUSTA, etta syvyys-, kaltevuus- ja viistekulmasaadot on tehty oikein.
KAYTA VAIN SOPIVAA TERAA. KAYTA yksinomaan sopivan akselirean omaavia tera. Aia kayta vialisia tai huanosti saadettyja teran aluslevyja tai pultteja. Sopiva tera on maksimihalkaisijaltaan 254 mm.
Välta SAHAAMASTA KAPPALEITA, JOISSA ON NAULOJA. Kun sahaat puuta varmista, etei siinä ole nauloja, poista ne tarvittaessa.
ALKOSKAAN KOSKE TERAAI taimuuhun likkuvaan oasaan sahan kayton aikana.
ALKOSKAAN KAYNNISTAYOKALUA kun tera on kosketuksessa tyokappaleeseen.

LASER VALO. LASER SÄTEILY
Älia koskaan katso suoraan lasersäteeseen.
Käynnistä laser vasta sitten, kun työkalu on leikkausasennossa.
Luokan 2 laserlaite.

Suomi

KULMAUSLIUKUSAHOJA KOSKEVAT ERITYISET TURVALLISUUSMAÄRÄYKSET

VAROITUS

Noudata tarkoin tassa kaskirjassa annettuja menettelytapoja ja saatojä, ettet joudu altiiksi vaaralliselle lasersateilylle.

Lasertyyppi:puolijohde

Laserluokka: 2

Aallonpituus: 650 mm

Jannite: 3 V

Laserteho: < 1 mW

Tiedoksi huollosta vastuussa olevalle henkilolle.

VAROITUS: Välta joutumasta altiiksi lasersäeteelle tämän työkalun huollon aikana.

Standardien EN60825-1:1994+ A2:2001+ A1:2002
mukainen, luokan 2 laser.

MUISTUTUS

Aå katso suoraan lasersäteeseen.

Noudata seuraavia turvallisuohjeita, lasersateelle altistumisen aiheuttamien onnettouuksien ehkaisemiseksi.

Käytä ja huolla laseria valmistajan antidien ohjeiden mukaisesti.
Alä koskaan kohdista lasersadettä henkilöitä tai muita kuin tyostettävää kappaetta kohti.
- Alä kohdista lasersadettä tarkoituksella henkilöitä kohti. Jos lasersäde kohdistetaan vahingossa henkilon silmiin, alistuminen ei saa missän tapauksessa ylltäa 0,25s.
Varmista aina, etta lasersäde kohdistuu tyostettävaan kappaaleseen, joka on heijastamaton (kuten puu tai karhealla pinoitteella peitetty kappaile). Laseria ei tule käyttaa kiittavillä pinoilla, kuten metallilla, koska heijastava pinta voi lahettäa lasersäteen kohti käytäjäa.
Ala asenna tyokalussa olevan laserin tilalle toisentyyppista laseria. Korjaukset tulee teetta yksinomaan valtuutetussa Rybi huoltoliikkeessa.

KUVAUS

1. Laserin kaynnistyskatkaisin
2. Laser
3. Liipaisin
4. Alempi teransuojus
5. Jannitteen merkkivalo

6. Sirpalesuoja

7. Kaltevuusasteikko

8. Jatke
9. Poydan lukintanuppi
10. Kulma-asteikko
11. Poyta
12. Liimauspuristin
13. Takaohjain
14. Kuljetusasennon lukintalaite
15. Akselin lukintanappi
16. Kaltevuuden lukintanuppi
17. Polypussi
18. Ylempi teransuojus
19. Laserin saatotruuvi
20. Alemman teransuojuksen lukinnan avausvipu
21. Liu'utuksen lukintaruuvi
22. Liukuohjain
23. Takalukitusnuppi
24. Liukuva lisavaste
25. Pääkahva
26. Kantokahva
27. Leikkuusvyyden saatoruvi

Kuva 37: KORISTELISTA ON TASAISESTI PÖYDÄLLÄ

1. KATTO
2. SEINA
3. YLAREUNA VASTETTA VASTEN = VASEN PUOLI, SISAKULMA; OIKEA PUOLI, ULKOKULMA
4. SISAKULMA
5. ULKOKULMA
6. ALAREUNA VASTETTA VASTEN = OIKEA PUOLI, SISAKULMA; VASEN PUOLI, ULKOKULMA

TARVITTAVAT TYOKALUT (EI TOIMITETA)

Kuva 41

A. Kuusioavain 5mm
B. Kiintolenkkiavain 12mm
C. Tavanomainen kulmamitta
D. Kulmamitta

LISÄVARUSTEET

Kuva 42

E. Polypussi
F. Liimauspuristin
G. Jatke
H. Kiinnityskovakkeen ruuvi
I. Kiinnityskorvake
J. Kuusioavain

Suomi

TEKNISET TIEDOT

Syöttöteho 2000 wattia

Tyhäkäyni 4500 kierrosta/min

Terän halkaisija 254 mm

(Ø 254 mm x Ø 30 mm x 40 hammasta)

Akselireikä 30 mm

Paino 18 kg

Leikkuuteho

Viistekulma 90^ x Kaltevuuskulma 90^ : 90 mm x 305 mm

Viistekulma 45^ (O) x Kaltevuuskulma 90^ : 90 mm x 215 mm

Viistekulma 45^ (V) x Kaltevuuskulma 90^ : 90 mm x 215 mm

Viistekulma 90^ x Kaltevuuskulma 45^ : 42 mm x 305 mm

Viistekulma 45^ (O) x Kaltevuuskulma 45^ : 42 mm x 215 mm

Viistekulma 45^ (V) x Kaltevuuskulma 45^ : 42 mm x 215 mm

KOKOONPANO

MUISTUTUS

Vakavia vammoja aiheuttavien epahuomiossa
tapahtuvien kaynnistystem ehkaisemiseksi,
tee sahan kokoonpano, kaikki tarvittavat saadot
ja tarkista, etta kaikkosat ovat hyvin kirstettyina
ennen kuin kytket tyokalun verkkovirtaan.
Sahaa ei saa koskaan kyteea verkkovirtaan kun
asennat osia, teet saatjä, asennat tai irrotat
teria tai suk et käytä sitä.

LIIMAUSPURISTIMEN KIINNITTÄMINEN (Kuvat 1 ja 2)

Kiinittä liimauspiristin(12) laittamalla kiininitysvari sille tarkoitettuun reikään ja kännä takulukintanuppia (23) oikealle, joloin se lukikiutuu paikalken.

JATKE (Kuvat 3, 4 ja 5)

Upota jatkeen (8) varret niille tarkoitettuihin reikiin alustassa ja laita toinen varsista poydan alla sijaitsevaan yhteen kiinnytskorskovakkeeseen. Kiristä sitten kiinnytskorskovakken ruvu, jolloin jatkeen vari si kinnittyy paikalleen.
Laita jatkeen toinen vari sals alustan toiselle puolelle ja kiinittä samaan taapaan. Jatkeen varret on kiinnitettäva alustan molemmilta puolitta tyostettävän kappaleen optimaalisen tasaipainoisuuden takaamiseksi.

PÖLYPUSSI (Kuva 6)

Paina polypussissa (17) olevia metalliosa pussin kiinnittamiseksi polynpoinoaukolle.

KULJETUSASENNON LUKINTALAITE (Kuva 7)

EMS-2026SCL sahassa on laite (14), jolla se voidaan lukita kuljetusasentoon. Vapauta moottori/teralohkon lukinta, vedakukintalaitetta ulospain ja nosta sitten moottori/teralohkoa kahvasta.

LIU'UTUKSEN LUKINTA (Kuva 8)

Kiristä liu'utuksen lukintaruuvi (21), ettei moottori/ teralohko pääse siirtymän kuljetuksen aikana.

PÖYDÄN ASETTAMINEN 0^ - 45^ KULMIIN (Kuva 9)

Kulmaussahalla voidaan tehdä 0 - 45^ viistesahauksia molempiin suuntiin ja siinä on viisi kiinteaa sahauskulmaa: 0^ - 15^ - 22,5^ - 30^ ja 45^ . Löysää pöydän lukintanuppia (9) vasemalle ja aseta pöytä toivtuuin kulmaan. Kiristä pöydän lukintanuppi, joloin pöytä pysyy valitussa asennossa.

VASTE (Kuva 9)

Kulmaussahassa on takaohjain (13), jota vasten tyokappale painetaan erilaisten sahaustoiden aikana.

ITSESTÄÄNVETÄTYVÄ ALEMPI TERÄNSUOJUS (Kuva 10)

Alempi teransuojus (4) on lapiinakyvää, iskunkestävää muovia ja se sooja tera a molemmilta puolila. Se vetäyy t yemmälle teransuojukselle kun tera upputuu tyokappaleseen.

MUISTUTUS

Sahan alustassa on nelja reikaa, joista saha kiinnitetaan tyopoytaan. Ennen kuin kaytak kulmaussahaa varmista aina, etta se on hyvin kiinnitetty tyopoytaan tai sopivaan alustaan. Tam'an ojeen laiminlyonti voi aiheuttaa onnettomouksia javakavia ruumiinvammoja.

SAHKÖLIITÄNTÄ

Sahassa on laadukas moottori. Saha tulee liittä yksinomanen sa varokillessa osoitettuun vaitovirtaan. Alä käytä tata tyokalua tasavirralla (DC). Voimakas jännitteen aleneminen aiheittaa moottorin ylikuumenemista ja tehon alenemista. Jos tyokalu ei toimi, vaikka se onkin kytkettynä, tarkista virtasyöttö uudelseen.

MUISTUTUS

Spirpaleita voi sinkoutua silmiin sahkötyokalun kayton aikana ja aiheuttaa taten vakavia silmavammoja.

Suomi

KOKOONPANO

Ennen kuin kaytatyokalua, laita tavanomaiset tai sinvusuojilla varustetut suojalasit silmille ja kayta tarvittaessa polysojuanaamaria. Suosittelemme, etta silmalasien kayttajt suojaavat silmalasit suojanaamarilla tai tavanomaisila tai sinvusuojilla varustetuilla suojalaseilla.

MUISTUTUS

Alä yritā tehdā mutoksia sahaan ti liittāa sihin lisāvarusteita, joita ei ole suositeltu sen kanssa kaytettaviksī. Tamantyyppiset mutokset ovat kohtuonta kayttöa ja ne voivat johtaa vaaratilanteisiin aiheuttaen vakavia ruunivammoja.

SAADOT

Kulmaussaha on saadety tehtaalla tasmallisen leikkuutuloksen saamiseksi. Kuitenkin on mahdolista, etta joidenkin osien asetukset ovat muuttuneet kuljetuksen aikana. Lisaksi märätn acj an kuluttua saadot on mahdolisesti tehtävä uudelleen kuluneisuuden johdosta. Kun olet purkanut sahan pakkauksesta, tarkista seuraavat saadot ennen käytöa. Tee tarvittavat saadot ja tarkista osien linjaukset saannollisin valiajoin varmistautuaksesi siita, etta saha leikkaa tarkasti.

MUISTUTUS

Vakavia vammoja aiheuttavien epahuomiossa
tapahtuvien kaynnistystem ehkaisemiseksi,
kokoa saha ennen kuin kytket sen verkkovirtaan.
Sahaa ei saa koskana kytkea verkkovirtaan kun
asennat osia, teet saatöja, asennat tai irrotat
teri tai kun et kayta sita.

Kuten aiemmin on mainittu, saha on saadetty ja kokoonpantu tehtaalla. Käytäjä joutuu asentamaan sahalle vain polypussin, liimauspuristimen ja jatkeet.

TERÄN VAIHTAMINEN (Kuvat 10, 11 ja 12)

VAARA

Tera saa olla halkaisijaltaan enintaan 254 mm ja paksuudeltaan enintaan 2,0 mm. Åla koskaan kätyä paksumpaa terää, sillä se estää terän ulkolaipan kiinnittymisen oikein akselin tasapinnalle. Lian suuret erat koskettavat teransuojuksiin ja lian paksut erat eivat salli terän moitteetonta kiinitysta akselille kiinityspultilla. Näistä voi olla seurauksena onnettouuksia ja vakavia ruumiinvammoja.

• Irrota alemmer teransuojuksen varren (c) ruvu (a) ja lóysä erän kiinittyspulti suojukuen ruuvia, kunnes moottori/terälohkoa voidaan nostaa ja pääset kasksi terän kiinittyspultti (Kuva 10).
  Paina aktelin likintanappia (15) käantamalla samalla teraa (Kuva 11).
• Irrota teran kiinittyspultti (a) sekā teran ukkolaippa (b) ja vaihda tera (c). Löysäteran lukintapulttia avaimella (d).

Huomautus: Pultissa on vasenkätinen kierre, joten sitä loysataan kaantamalla oikealle (Kuva 12).

• Irrota sitten ulkolaippa ja terä.
  Asenna uusi tera akselille.
• Asenna ulkolaippa paikalleen ja kiristä terän kiinnityspultti hyvin painamalla samalla akselin likintanappia (Kuva 12).
• Asenna teran kiininityspultin suojus ja alempi teransuojus paikoileen. Kirista teran kiininityspultin suojuksen ruvu
  Kiinnitä alemman teransuojuksen vari.
  Tarkasta, etta teransuojus toimii oikein ennen, kuin kaynnistat sahan.

MUISTUTUS

Mikäli sisäläppa on irrotettu, aseta se takaisin paikalleen ennen kuin asennat terän akselille. Tämän ohjeen laiminlyönti voi aiheuttaa onnettomouksia, sillä terä ei olisi oikein kirstettnä paikalleen.

VAROITUS

Aseta terä aina niin, etta hampaat ovat alaspain.

TERÄN JA OHJAIMEN SUORAKULMAISUUS (KUVAT 13 - 17)

• Irrota saha verkkovirrasta.
  Laske moottori/teralohko aslassti ja paina lukintalaitetta (14) lohkon lukitsemiseksi kuljetusasentoon.
  Löysä poydan lukintanuppia (9) (Kuva 14a).
  Kaannä poytaa (11) kunnes osoitin (c) on kohdassa 0^ (Kuvat 14a ja b).
  Kiristä poydan lukintanuppia (9).
  Aseta kulmamitta (a) tasaisesti pöydälle (11).
  Aseta yksi reuna ohjainta (13) vasten.
  Työnnä toinen reuna terän tasaista reunaa (b) vsten. (Kuva 14a)

Huomautus: Varmista, etta kulmamitta koskettaa teran tasaseen reunaan, ei hampaistoon.

Suomi

SAADOT

Kulmamitan reunan ja terän on oltav yhdensuuntaiset kuvan 14a osoittamalla tavalla.
Jos terän etu- tai takareuna on irti (a) kulmamitasta kuvan 15 osoittamalla tavalla, tee saatjä.
Löysää liukuvan vasteen ruuvia (c) (Kuva 13) sekä ruuvia (a) (Kuva 2) ja poista sitten liukuva lisävaste (24).
Löysä koloruuveja (b), joilla takaohjain (13) on kiinnitetty poytaan (11) (Kuva 13).
Liu'ta takaohjainta (13) oikealle tai vasemmalle, kunnes tera on yhdensuuntaisesti kulmamittaan.
Kiristä ruuvit (b) hyvin ja tarkista uudelleen, etta takaohjain on kohtisuorasti terän.
■ Asenna liukuva lisävaste (24) ja ruuvit (a ja b) takaisin (Kuvat 2 ja 13).
Kun suorakulmaisuudet on tehty, asteikon osoittimen (c) ruuvia (d) on ehka lysattava sen asettamiseksi nollaan (Kuva 14b).

PÖYDÄN JA TERÄN SUORAKULMAISUUS (Kuvat 16-21)

Laske moottori/teralohko alas asti ja paina lukintalaitetta (14) lohkon lukitsemiseksi kuljetusasentoon (Kuva 7).
Vapauta kaltevuuden lukintanuppi (16), aseta moottori/teralohko 0^ kulmaan ja lukitse kaltevuuden lukintanuppi uudulleene (Kuva 16).
Aseta kulmamitta (b) tasaisesti pöydälle (11), teräa (a) vasten. Jos terä(a) ja pöytä (11) eivät ole suorakulmaisesti, sovita kulma seuraavasti (Kuva 17):

-Loysa teran oikealla puolella sijaitseva 0^ kulmavasteen ruuvia kuusioavaimella (a) (Kuva 18).
-Aseta tera (a) kohtisurasti poytaan (11) kulmamittaa apuna kayttaen ja lukitse sitten kaltevuuden lukintanuppi (Kuva 19).

Kiristä 0^ kulmavasteen lukintaruuvi (a). Tarkasta poydan ja teran valiin asetetulla kulmamittalta, etta kulma on varmasti 0^ . Jos pöytä ja terä eivat ole suorakulmaisesti, sovitta 0^ kulmavasteen ruuvia uudelleen (Kuva 20). Kun osoitin (b) on oikein 0^ kulmalla, kiristä osoittimen ruuvi (c) (Kuva 21).

TERÄN JA PÖYDÄN VÄLISEN 45^ KULMAN ASETUS (Kuvat 22 ja 23)

Kännà moottori/teralohko 45^ kulmaan (Kuva 22).

Kun moottori/teralohko on 45^ kulmassa, tarkasta kulmamitalla, etta teran ja poydan valinen kulma on varmasti 45^ . Jos nain ei ole, saadä vasteen ruuvia(a) vasemalle, kunnes 45^ kulma asettuu. (Kuvat 22-23).

LEIKKUUSYVYYDEN SÄTÄMINEN (Kuvat 24 ja 25)

• Irrota saha verkkovirrasta.
• Terä upputu svemmalle, kun leiikuusvyyden saatöruuvia (27) kännetaan vasemmalle ja svvyys pieneenone, kun sitä kännetaan oikeale.
  Laske tera poydall'olevaan sirpalesuojaan ja tarkasta sitten, etta leikkuusvyyss on maksimissa.

HUOMIO

Loukkaantumisvaaran ja tyokalun vaurioitumisen ehkaisemiseksi, tarkasta leikkuusvyyden saadonyhtyedssa, ettei terasketsypoysin.

Tee uudet saadot tarvittaessa.
- Ehkäise leikkuusyyyden säätöruuvin (27) kaantyminen kiristamälla kuismutteri (c) ohjainta (13) vasten.

VIISTEKULMAN LUKINNAN ASETUS (Kuva 26)

Viistekulman sātāminen uudelleen osoittautuu ehkā tarpeelliseksi, kun sahaa on kāytetty jonkin aikaa.

Löysäö pöydän lukintanupin (9) alla sijaitsevaa lukintaruuvia kuusioavaimella (Kuva 26a).
Käannä pöydän lukintanuppia (9) oikealle, kunnes pōytä lukkiutuu kokonaan (Kuva 26b).
Kiristä lukintaruuvi, jolloin uusi viistekulma-asetus lukkiutuu (Kuva 26c).

KÄYTTÖ

KAYTTOTARKOITUKSET

Älä käytä sahaa muuhun, kuin alla esitettyihin käytöttarkoituksiin:

Puu ja muovin poikkileikkaus.
Viistekulmien, jakoreunojen jne. poikkileikkaus kehyksiä, koristelisto ja oven karmeja varten sekä koristepuusepän tohinn.

Huomautus: Poikkileikkauksiin tarkoitettu, mukana toimitettu tera sopii lahes kaikkini puunleikkaustöihin.

Suomi

KÄYTTÖ

MUISTUTUS

Ennen kuin aloitat työn, kiinnitta kulmaussaha hóyläpenkkiin puristimilla tai pulteilla. Åla koskaan käytä kulmaussahaa maaperälla tai kyykyasennossa. Vähennattvakavia ruumiinvammavaaroja.

SAHAUSOPERAATIOT

MUISTUTUS

Kiinnitā tyokappale ruuvipuristimilla vain terän yhdelta puolletta. Tyokappaletta e saa kiinittä molemmilta puolitta, ettei terä pääse nipstymään sihen aiheuttaen moottorin sammumisen ja takaisin kimmahduksen. Tämä voi aiheuttaa onnettomuuden ja yakavia ruuniinvammoja.

JÄNNITTEEN MERKKIVALO (Kuva 27)

Kun tyokalu on virrallinen, jannitteen merkkivalo (5) sytty. Jos nain ei tapahdu, tarkasta virransyöttö.

POIKKILEIKKAUS

Poikkileikkauksessa leikataan tyokappaleen poikkisyyhyn. Kun halat tehdä 90^ poikkileikkauksen, poyta on saadettava asentoon 0^ . Kun halat tehdä viistekulmaisen poikkileikkauksen, poyta on asetettava muuhun kulmaan kuin 0^ .

POIKKILEIKKAUSTEN TEKEMINEN (Kuva 28):

Vapauta kuljetusasento ja nosta moottori/teralohko kokonaan ylos.
Vapauta poyta.
Käannä poytää, kunnes osoitin osoittaa kulma-asteikossa toivottua kulmaa.
Lukitse poydan sukintanuppi.

Huomautus: Poyta voidaan saataa helposti 0^ - 15^ -22,5°-30° ja 45° sahauskulmiin oikealle tai vasemmalle asteikon avulla. Poyta voidaan asettaa johonkin asteikon kiintean sahauskulaan.

• Aseta tyokappale tasaisesti poydalle, yksi reunatukevasti ohjainta vasten. Jos tyokappale on kiero, aseta kupera reuna ohjainta (13) vasten ja kiinnita se liimauspuristimilla (12) (Kuva 28a). Jos kovera puoli on ohjainta (13) vasten, levy saattaa painautua teralle sahauksen lopussa ja jarruttaa teran (Kuva 28b).
  Kun sahaat pitkiä kappaleita, kannata molemmat paat jatkeilla
  Käynistä laser painamalla sen käynistys/katkaisinta (1).

Linjaa tyokappaleessa oleva leikkuuviiva teran kanssa.
Käytä liimuspuristinta (12) työkappaleen pitämiseksi paikallaan ohjainta (13) vasten.

MUISTUTUS

Vakavien ruumiinvammojen ehkaisemiseksi, kaisen on pysyttava aina "ei kasiai" alueen ulkopuolella, vahintaan 75 mm etaisyydessa terastä. Alä koskaan tyoskentele kasivaraisesti (painamatta tyokappaletta ohjainta vasten). Terā saatta iraantua kappaleesta, jos kappale luistaa tai vaantyy.

• Ennen kuin käynnistāt sahan, tee kuivakäynti varmistautuaksesi siṭa, etta sahaus voidaan tehdä vaivattomasti.
  Tartu tukevasti sahan kahvaan ja paina liipaisinta. Odota muutama sekunti, kunnes tera saavuttaa maksimin pyorintanopeuden.
  Paina alemmer teransuojuksen lukinnan avausvipua ja laske sitten moottori/teralohko alas, joloin tera upoutuu tyokappaleeseen.
  Vapauta liipaisin ja odota, kunnes terä lakkaa pyörimalsta, ennen kuin poistat erän tyokappaleesta.

VINOLEIKKAUS

Vinoleikkaussa leikataan tyokappaleen syiden poikkisuunaitesi teran ollessa kallistettuna poytaan (11) nahden. Vinoleikkausetehdahan poydan ollessa asennossa 0^ ja teran ollessa 0^ ja 45^ valillia.

VINOLEIKKAUSTEN TEKEMINEN (Kuva 29):

Vapauta kuljetusasento ja nosta moottori/teralohko kokonaan ylos.
Löysä poydän lukintanuppia.
Kännä pöytä, kunnes osoitin osoittaa asteikolla nollaa.
Lukitse poyta kirstamalla lukintanuppia oikealle.

MUISTUTUS

Vakavien ruimiinvammojen välttämiseksi, muista aina lukita poydan lukintanuppi, ennen kuin teet sahaustyöt. Jos poydan lukintanuppia ei lukita, poytä voi likkua sahauksen aikana ja aiheuttaavakavia ruimiinvammoja.

Varmista, etta poydan lukintanuppi on oikein kiristetty.

Suomi

KÄYTTÖ

Liukuva lisavaste (24) on saadettava toivottuun kulmaan, ennen moottori/teralohkon kallistamista. Loyssa takaohjainen (13) ruvua, liu'uta ohjain toivottuun asentoon ja kirista ohjaimen ruvu (Kuva 30).
Löysä kaltevuuuden lukintanuppia (16) ja kallista moottori/teralohkoa vasemmalle kunnes, saat toivotun kaltevuuskulman.
Vinoleikkauskulma voidaan saataa 0^ ja 45^ valille.
- Linjaa osoitin toivottuun kulmaan.
Kun moottori/teralohko on toivotussa kulmassa, kiristakaltevuuden lukintanuppi hyvin.
- Aseta tyokappale tasaisesti pöydalle, yksi reuna tukevasti ohjainta vasten. Jos tyokappale on kiero, aseta kupera reuna ohjainta (13) vasten ja kiinnitā se liimauspuristimilla (12) (Kuva 28a). Jos kovera puoli on ohjainta (13) vasten, levy saattaa painautua terälle sahauksen lopussa ja jarruttaa terän (Kuva 28b).
Kun sahaat pitkä kappaleita, kannata molemmat paat jatkeilla
Käynistä laser painamalla sen käynistys/katkaisinta (1).
Linjaa tyokappaleessa oleva leikkuuviiva teran kanssa.
Käytä liimauspiristinta (12) työkappaleen pitamiseksi paikallaan ohjainta (13) vasten.

MUISTUTUS

Vakavien ruumiinvammojen ehkaisemiseksi, kasiien on pysyttava aina "ei kasiai" alueen ulkopuolela, vahintaan 75 mm etaisyydessa terastä. Alä koskaan tyoskentele kasivaraisesti (painamatta tyokappaletta ohjainta vasten). Teraaattaa irtaantua kappaalesta, jos kappae luistaa tai vaantyy.

• Ennen kuin käynnistät sahan, tee kuivakäynti varmistautuaksesi siita, etta sahaus voidaan tehdä vaivattomasti.
  Tartu tukevasti sahan kahvaan ja paina liipaisinta. Odota muutama sekunti, kunnes tera saavuttaa maksimin pyorintanopeuden.
  Avaas alemman teransuojuksen lukinta ja laske sitten moottori/teralohko alas, jolloin tera uppoutuu tyokappaleeseen.
  Vapauta liipaisin ja odota, kunnes terä lakkaa pyorimastā, ennen kuin poistat terän tyokappaleesta.

YHDISTELMÄLEIKKAUS (Kuva 31)

Yhdistelmäleikkauksessa käytetän sekä vino- etta kulmialekkusta. Tarnäntyppista leikkausta käytetän kehysten, koristelistojen, vinoreunaisten laatikoiden ja tietyjen kattokehikojen toteuttamiseen.

Tämntyppista leikkausta varten pöytä on käännettävā toivottuun kulmaan ja moottori/terälohko on kallistettava valittuun vinokulmaan. Yhdistelmäleikkauksen asetus on tehtäva huolellisesti kahden kulman vuorovaikutuksesta johtuen.

Viiste- ja vinokulmat ovat tosisstaan riippuvaiset. Kun mutut vistekulmaa, mutut kaltevuuskulmasaadon vaikutusta. Samoin myos, kun mutut kaltevuuskulmaa, mutut vistekulmasaadon vaikutusta.

On parempi cokeilla useita satao toivotun leikkukulman saamiseksi. Kun olet tehnyt toisen kulman asetuksen, tarkista uudelenen ensimmäisen kulman asetus koska toisen kulman asetus on voinut muuttaa ensimmäisen kulman asetusta.

Kun olet saanut oikeat saadot molemmille kulmille toivotun leikkauksen mukaisesti, tee aina koekappale hukkapalaan ennen kuin ryhdyt lopullseen tyohon (Kuka 31).

YHDISTELMÄLEIKKAUSTEN TEKEMINEN (Kuva 32):

Vapauta kuljetusasento ja nosta moottori/teralohko kokonaan ylos.
Vapauta poydan lukintanuppi.
Kännä pöytä, kunnes osoitin osoittaa toivottua kulmaa asteikossa.
Lukitse poydan sukintanuppi.

Huomautus: Pöytä voidaan säätäa helposti 0^ - 15^ -22,5°-30° ja 45° sahauskulmiin oikealle tai vasemalle asteikon avulla. Pöytä voidaan asettaa johonkin asteikon kiinteäan sahauskulmaan.

MUISTUTUS

Vakavien ruumiinvammojen ehkaisemiseksi, kaisen on pysyttava aina "ei kasiai" alueen ulkopuolella, vahintaan 75 mm etaisyydessa terastä. Alä koskaan tyoskentele kasivaraisesti (painamatta tyokappaletta ohjainta vasten). Teraaatta irtaantua kappaaleesta, jos kappae luistaa tai vaantyy.

Varmista, etta poydan lukintanuppi on oikein kiristetty.

Suomi

KÄYTTÖ

Liukuva lisavaste (24) on saadettava toivottuun kulmaan, ennen moottori/teralohkon kallistamista. Lóysää takaohjämen (13) ruvvia, liu'uta ohjain toivottuun asentoon ja kiristä ohjaimen ruvu (Kuva 30).
Löysää kaltevuuden lukintanuppia (16) ja kallista moottori/terälohkoa vasemmalle kunnes, saat toivotun kaltevuuskulman.
Vinoleikkauskulma voidaan saataa 0^ ja 45^ valille.
Linjaa osoitin toivottuun kulmaan.
Kun moottori/terälohko on toivotussa kulmassa, kiristä kaltevuuden lukintanuppi hyvin.
- Aseta tyokappale tasaisesti pöydalle, yksi reuna tukevasti ohjainta vasten. Jos tyokappale on kiero, aseta kupera reuna ohjainta (13) vasten ja kiinnitā se liimauspuristimilla (12) (Kuva 28a). Jos kovera puoli on ohjainta (13) vasten, levy saattaa painautua terässe sahauksen lopussa ja jarruttaa terän (Kuva 28b).
Kun sahaat pitkä kappaleita, kannata molemmat paat jatkeilla
Käynistä laser painamalla sen käynistys/katkaisinta (1).
Linjaa tyokappaleessa oleva leikkuuviiva teran kanssa.
Käytä liimauspuristinta (12) työkappaleen pitämiseksi paikallaan ohjainta (13) vasten.

MUISTUTUS

Vakavien ruumiinvammojen ehkaisemiseksi, käsien on pysyttāvā aina "ei kāsia" alueen ulkopuolella, vahintäan 75 mm etäisyddessa terastä. Åla koskaan työskentele kāsivaraisesti (painamatta työkappaletta ohjainta vasten). Teraa saattaa irtaantua kappaaleesta, jos kappae luistaa tai vaantyy.

Ennen kuin käynnistät sahan, tee kuivakaynti varmistautuaksesi siita, etta sahaus voidaan tehdà vaivattomasti.
Tartu tukevasti sahan kahvaan ja paina liipaisinta. Odota muutama sekunti, kunnes tera saavuttaa maksimin pyoirtanopeuden.
Avaas alemman teransuojuksen lukinta ja laske sitten moottori/teralohko hitaasti alas, jolloin terä upputuu tyokappaleeseen.
Vapauta liipaisin ja odota, kunnes terä lakkaa pyörimalsta, ennen kuin poistat erän tyokappaleesta.

PITKIEN TYÖKAPPALEIDEN KANNATTAMINEN (KUVA 33)

Jatkeet (8) on tarkoitettu pitkien tyokappaleiden kannatukseen, etteivatne paase kallistumaan. Jatkeet mahdollistaven, etta kappale lepaasaisesti perustalla ja poydallaa sahaukens aikana. Käytä liimauspuristinta tyokappaleen paikallaan pitamiseksi.

ISOJEN TYÖKAPPALEIDEN LIUKUSAHAUS (Kuvat 34, 35 ja 36)

Kun sahaat isoja tyokappaleita siirtamallmoottori/ teralohkoa, tyokappale on hyva asettaa tukevasti takavastetta vasten ja kiinnitttla liimauspuristikella.

Loyssa liu'utuksen lukintaruuvi (21).
Tartu sahan kahvaan (25) (Kuva 34).
Siirra moottori/teralohko kokonaan taakse ja paina liipaisinta (3) (Kuva 35).
Laske teräa (a) hitaasti alas, joloin se uppoutuu tyokappaleeseen ja siirra sitten moottori/teralhkao eteenpän, takaisin kohti liukuvaa lisavastetta (24) (Kuva 36).

MUISTUTUS

Ala koskaan pakota moottori/teralohkon kahvaa oikealle tai vasemmalle, silla se vaikuttaisi Haitallisiesti eran linjakseen, joloin sahaustuloksesta tulisi epatarkka.

TASAISESTI PÖYDÄLLE ASETETTU KORISTELISTA (Kuva 37)

• Jotta voit leikata kruunukoristelistatarkasti tata tekniikkaa kaytaen niin, etta sisä- ja ulkoreunoista saadaan suorakulmaiset, aseta koristelistan levein sisapinta tasaisesti poydalle (11) ja paina vastetta vasten (13).
  Kun asetat viiste- ja kaltevuuskulmat yhdistelmaleikkausta varten, muista etta saadot ovat tosisistaan riippuvaiset: Kun mutat yhden kulman, toinen kulma muuttuu.
  Kruunukoristelistojen kulmat ovat tarkkoja ja vaikitea sāātāa. Koska kulmasādōllā on taipumusta hāiriintyā, kaikki saādōt on ensin testattta hukkapaloilla. Lisaksi seināt eivāt aina ole tarkalleen kohtisuoria, joten saādōt on sovitettava sen mukaisesti.
  Kun leikkaat kruunukoristelistoja tällä tekniikalla, kaltevuuskulman on oltava 33,85^ . Viistekulma on saadettä kohtaan 31,62^ oikealle tai vasemalle, tilanteen mukaisesti. Käytä apuna alla olevaa taulukkoa oikeiden kulmakokoonpanojen ja koristelistan oikean pöydälde sijoituksen lötymiseksi.

Suomi

KÄYTTÖ

Tassa taulukossa annettuja saatöja voidaan kayttäa kruunukoristelistojen leikkaamiseksi kulmilla 52^38^ Kruunukoristelista on sjoitettava tasaisesti póydalle.

Kaltevuus-Leikkaustyyppi kulman saat

33,85° Vasen puoli, sisäkulma

1. Aseta koristelistan ylareuna vastetta vasten.
2. Pöydän säätö 31,62° oikealle
3. Säilytä leikkauksen vasen paäty

33,85° Oikea puoli, sisakulma

1. Aseta koristelistan alareuna vastetta vasten.
2. Pöydän säätö 31,62° vasemmalle
3. Sälytä leikkausen vasen paaty

33,85° Vasen puoli, ulkokulma

1. Aseta koristelistan alareuna vastetta vasten.
2. Póydán sātö 31,62° vasemmalle
3. Saïlytä leikkauksen oikea paäty

33,85° Oikea puoli, ulkokulma

1. Aseta koristelistan ylareuna vastetta vasten.
2. Pöydän säätö 31,62° oikealle
3. Sälytä leikkauksen oikea päaty

KIERON KAPPALEEN LEIKKAUS (Kuvat 38 ja 39)

Kun leikkaat kieroa kappaletta varmista, etta se on assettu pöydalle kupera puoli ohjainta (13) vasten kuvan 38 osoittamalla tavalla.

Jos kiero kappale on huonosti asetettu, kuvan 39 osoittamalla tavalla, se juuttuu teralle leikkausen lopussa.

MUISTUTUS

Takaisin ponnahdusten ja yakavien ruimiinvammojen valttamiseksi, ala koskaan aseta kieron tai vaantyneen kappaleen kuperaa reunaa vastetta vasten.

LASER

LASERSÄDE (Kuva 40)

Lasersäde osoittaa tarkan kohdan, josta terä leikkaa työkappaleen.

Käytä lasersädettä aina tarpeen vaatiessa:

A. Laser käynnistyy, kun katkaisinta painetaan ja sammuu, kun katkaisinta painetaan uudelleen.

B. Tyokalun liiantiäjohto valitttā laserin toiminnalle tarvittava virran. Lasersäde on linjattava oikein ennen sen ensimmaista käytöö.

Aseta poyta 0^ kulmaan.
Löysä laserohjaimen säätoruuvia hieman.
Sytytä lasersäde ja linjaa se niin, etta se osoittaa tasmällisesti 0^ kulmaa astekolla.
Kiristä ruuvi ennen sahan kaytöa.

HUOLTO

MUISTUTUS

Käytä vaidossa yksinomaan alkuperäisä Ryobi varaosia. Muunlaisten varaosien käytö voi osoittautua vaaralliseksi ja vauroiitta tyokalua.

YLEISOHJEITA

Alä kāytä liuotteita muoviosien puhdistukseen. Suurin osa muoveista ei sieda markkinoilla olevia märåttjä liuotteita, jotka vahingoittavat niita. Kāytä puhasta repuia lian, polyn jne. puhdistukseen.

MUISTUTUS

Muoviosat eivat saa koskaan joutua kosketukseen jarrunesteen, bensiin, petrolijohdannaisten, ruosteenerirrotusoljyn jne. kanssa. Namā kemialiset aineet voivat vauroittaa, heikentäa tai tuhota muovin.

Lasikuidun (esim. veneet tai urheiluauto), kipsin, huokostäytteiden ja pinnoitteiden käsittelyn käytetyillā sähkötyökaluilla on taipumusta kulua nopeammin ja niessa havaitaan enemmian ennenaikaisia toimintahäiriöita. Materiaialista lahtevät hakkeet, jättete ja sahajauhot kuluttavat sähkötyökalun osa kuten esimerkiki laakereita, harjoja, katkaisimia jne. Tästa systä tämän työkalun pitkäikaista käyttoa ei suositella lasikuidun, pinnoitteiden, huokostäytteiden ja kipsin sahaukseen. Mikäli kutenkin käytat sahaa tamantyyppisen materiaalin leikkaukseen, se on ehdottomasti puhistettava säännöllisin valiajoin paineilmapuhaltimella. Suojaa keuhkot käytämäla suojanaamaria, kun sahaat tämän typpisia materiaaleja.

VOITELU

Kaikissa tāmān tyōkalun laakereissa on riṭṭāvā mārā Korkealaatuista voiteluainetta, joka kestā koko tyōkalun kestoian normaaleissa kaytöolosuhteissa. Tāstā syystā tyōkalu e i kaipaa lisavoitelua.

Suomi

HUOLTO

JATKOJOHDOT

Jatkojohdon kaytto aiheutta tehonhaviot. Tehonhavion rajoittamiseksi ja tyokalun ylikuumenisen ehkaisemiseksi, kaytayokalulle tarvittavalle virralle sopivaa jatkojohtoa.Kun tyoskentelet ulkona, kaytaulkokayttoon sopivia jatkojohtja.

MUISTUTUS

Pida jatkojohdot kaukana leikkualueesa ja varmista, etta litantajtoe i paase tartumaan puupaloihin, tyokaluihin jne. sahauksen aikana.

MUISTUTUS

Tarkista jatkojohtoen kunto aina ennen kayttoa. Mikäni ne ovat vialiset, vaihda ne valittomasti. Alä koskaan kayta tyokalua,Jos jatkojohto on vialinen sillva vauroituneen osan kosketus voi aiheuttaa sahköiskun ja seurauksena onvakia ruumiinvammoja.

MUISTUTUS

Käytä aina tavanomaisia tai sivusuojilla varustettuja sojalaseja, kun käytä sähkötyokaluja tai kun puhistat niitta paineilmalla. Jos tyostä syntyy polyä, käytä myös polynsujoa- tai kasvonaamaria.

• Jos liiantiäjohto on vauroitunut, anna valtuutetun Ryobi huoltolikkeen vaiaeta se onnettouuksien ehkäsemiseksi.
  Jos liitantajho to vioittunut, irtikytke tyokalu valittomasti verkkovirrasta.
  Alä jatā sahaa sateeseen.
• Ryobi kehittäa katkuvasti tuotteitaan. Tyokalusi ominaisuudet ja varusteel voivat muuttua ilman edellä käypää varoitusta. Tutustu tyokalun ominaisuksiin ja uudistettuihin varusteisiin Ryobi mymälässä.

EλnviKa

EA EYXAPISTOYMENOY AOPAATE ENA FAANTZONPIONPANTIA RYOBI.

To qaltoonpiovo aoc exeoi oxdeltaaiotei kai kataaekuaotei oumpwa me ta anaitntika kpiitnpia Tc Ryobi nou to kaiootov eva epyaiao axiionto, eukolo ot npn kai oiyoupo. Povvtiovctia tn oawtn ouvtipnou tou,theta enwpeantheite yia noaXpovia evoc epyaieiou avtoxnckai uynawv enidoeewv.

NPOEIANOIOIHsH

Napakaaleiote va diaabeoetkai va katavoohoe kaia ooknpo to napov exyepio xphonpiv xpnoimoinot n npiooc

iiaitepn npooxn otic ouotaceic aapaaiac kai tpioeiobonoiie.

H awotni kai katalanx npon tnc eyaac aac 0aac etitipei va enwpeanei yia xpovia kai eKaTee aopafaeia evoc diioniotou epyaaeiou.

Zaç euxapioTooue kaipnau nou eiaeatae eva epyaio Ryobi.

Tällä Rybi-tuöelleva on valmistusvija od viaileiset osat kattava vuoden (24 kk) Takuku alupäereisen oostukitti tali laskuemi merkititys ostopavästa iuken.

Takuu ei kata normalista kulumisesta, epanormalista tai kielletysta kaytostā tai yikuormitukseta ahieutuneita vahinkoja eika lāsavarusteita kuten akuja, poltimoita,teria, pusse jneja.

Mikali takuaka Ima liantauo taimitahiriöta, YE PURKAMATON toue ostodistuskeinen ymyälläkeesen ta lähmpaan Ryobi-keskushuotamo.

Tämä takuu ei vaikuta vialisia tuotteita koskeviin lakiperusteisiin oikeuksiin.

GR

OPOI ERTYH2H

AutoTo npioV Ryobippei EyyunKataTavkataaekuaatikuv ElambdauawkaiTuWvElambdauwtikovTuunatowviiaia diapkeia ekooiteoepaw(24)muwov,aoTIVneopounyivou avapeptatei To pnoTOTOU TOILOAOIou NkaptaiotriKe anovetanalnti YA TOTEALQXHNT

Ou quaioyoikc ohepcn ekeive nou tha pokkanouo an ou na quaiouoiykn un entepnnx nponunvnpnun, no an unepeopertan de kauutovta an tny napouoa yeyunon kaowc ka ta eapntmuata onuc natapiec, laune, puetic, oakoueAk.

Ze nepintwnk akanlc leitoupi kata tvn nepiodo yevunnc, napakaleite va anteuheutro to npovX ONI AN TOIENE Tne nnu anoeiye apacot, 0vnpnojteun oac nto kovtivotepe Kevtpo Te XekvnC EEUmpentnCryobi.

Ta vouma iokaowata aoc nou apovou ota eaattawatka npoiotva amphiiaotuvai an to nTv npouaaeyunon.

H

A GARANCIA FELTÉTELEI

Todistamme tãnen ja vastaamme yksi sittä, ettã mätra uotte alla kueiteltuuren standardinen ja standardömis-asakirjoen vaatustemü

EN61029-1, EN55014, EN60555-2, EN60555-3, DIN VDE 0740-510, 93/68/EWG, 73/23/EWG, 89/336/EEC.

Äänenpainetaso 92 dB(A)

Äänen tehtaso 105 dB(A)

△HAΩΣH ΣYMMOPΦΩΣH

Nwouvoue unteuohwoc tti to npoiov auto auopoppouta npoct aakouhpoeta ntuonotue yevnpaa EN60129-1,EN55014,EN60555-2,EN60555-3,DIN VDE 0740- 510,93/68/EWG,73/23/EWG,89/336/EEC.

Eniee oakouotikic nien 92 dB(A)

EniEdoakouotikicioxUoc 105dB(A)

SZABVANY RENDEL KEZÉSEK
