Tipo di prodotto	Sega elettrica a taglio obliquo radiale
Marca	RYOBI
Modello	EMS-2026SCL
Potenza assorbita	2000 W
Velocità a vuoto	4500 giri/min
Diametro lama	254 mm
Foro	30 mm
Peso	18 kg
Alimentazione	230 V AC, 50 Hz
Laser integrato	Classe 2, 650 nm, < 1 mW
Capacità di taglio (90° squadra, 90° inclinazione)	90 x 305 mm
Capacità di taglio (45° squadra, 90° inclinazione)	90 x 215 mm
Capacità di taglio (90° squadra, 45° inclinazione)	42 x 305 mm
Capacità di taglio (45° squadra, 45° inclinazione)	42 x 215 mm
Livello di pressione sonora	92 dB(A)
Livello di potenza sonora	105 dB(A)
Protezione lama inferiore	Autoritrattabile in plastica trasparente antiurto
Guida di taglio	Laser e battuta posteriore
Morsetto	Incluso
Bracci di estensione	2 inclusi, per supporto pezzi lunghi
Sacchetto per polvere	Incluso
Blocco in posizione di trasporto	Sì
Garanzia	24 mesi

Domande frequenti - EMS-2026SCL RYOBI

Come cambiare la lama della sega?

Scollegare la sega. Rimuovere la vite del braccio della protezione lama inferiore e allentare la vite del copritappo del bullone della lama. Bloccare l'albero premendo il pulsante di blocco (15) e girare la lama. Allentare il bullone della lama (filettatura sinistra) e la flangia esterna. Sostituire la lama orientando i denti verso il basso. Rimettere la flangia, serrare il bullone mantenendo bloccato l'albero. Riposizionare il coperchio e la protezione lama.

Come regolare il laser?

Posizionare il tavolo a 0°. Allentare la vite di regolazione del laser. Accendere il laser e allineare il raggio sul riferimento della scala obliqua. Stringere la vite. Il laser è di Classe 2: non guardare direttamente il raggio.

Come eseguire un taglio obliquo?

Regolare il tavolo all'angolo desiderato allentando la leva di blocco (9) e ruotando il tavolo. Bloccare la leva. Posizionare il pezzo contro la battuta, fissarlo con il morsetto. Abbassare la lama dopo aver acceso il laser e atteso la piena velocità.

Quali sono le precauzioni di sicurezza essenziali?

Indossare sempre occhiali di sicurezza e una mascherina antipolvere. Non indossare abiti larghi. Tenere le mani a più di 75 mm dalla lama. Utilizzare la sega su una superficie stabile, fissata a un banco da lavoro. Non lavorare sotto l'effetto di alcol o droghe.

Come pulire e mantenere la sega?

Utilizzare un panno pulito e asciutto per rimuovere la polvere. Non utilizzare solventi sulle parti in plastica. I cuscinetti sono lubrificati a vita, non è necessaria alcuna lubrificazione aggiuntiva. Controllare regolarmente lo stato del cavo di alimentazione.

Come utilizzare i bracci di estensione?

Inserire le aste dei bracci di estensione nei fori sotto la base e fissarle con le viti dei piedini. Entrambi i bracci devono essere montati per sostenere i pezzi lunghi da lavorare ed evitare che si ribaltino.

Cosa fare se la sega non si avvia?

Verificare l'alimentazione elettrica e la spia di presenza tensione (5). Se la spia non si accende, controllare la presa e il fusibile. Se il problema persiste, contattare un Centro Assistenza Autorizzato Ryobi.

Come regolare la profondità di taglio?

Scollegare la sega. Ruotare la vite di regolazione della profondità (27) verso sinistra per aumentare la profondità, verso destra per diminuirla. Abbassare la lama nello spartifiammaggio e verificare che non tocchi alcun elemento del tavolo. Serrare il dado esagonale contro l'arresto per bloccare la regolazione.

Come eseguire un taglio inclinato?

Regolare il tavolo a 0° e bloccarlo. Allentare la leva di blocco dell'inclinazione (16) e inclinare il blocco motore-lama all'angolo desiderato (da 0° a 45° verso sinistra). Bloccare la leva. Utilizzare l'arresto scorrevole regolato per un corretto appoggio. Procedere come per un taglio normale.

Come fissare la sega a un banco da lavoro?

Utilizzare i quattro fori nella base per imbullonarla saldamente al banco da lavoro. Si possono anche utilizzare dei morsetti. Assicurarsi che la sega sia ben fissata prima di qualsiasi utilizzo per evitare incidenti.

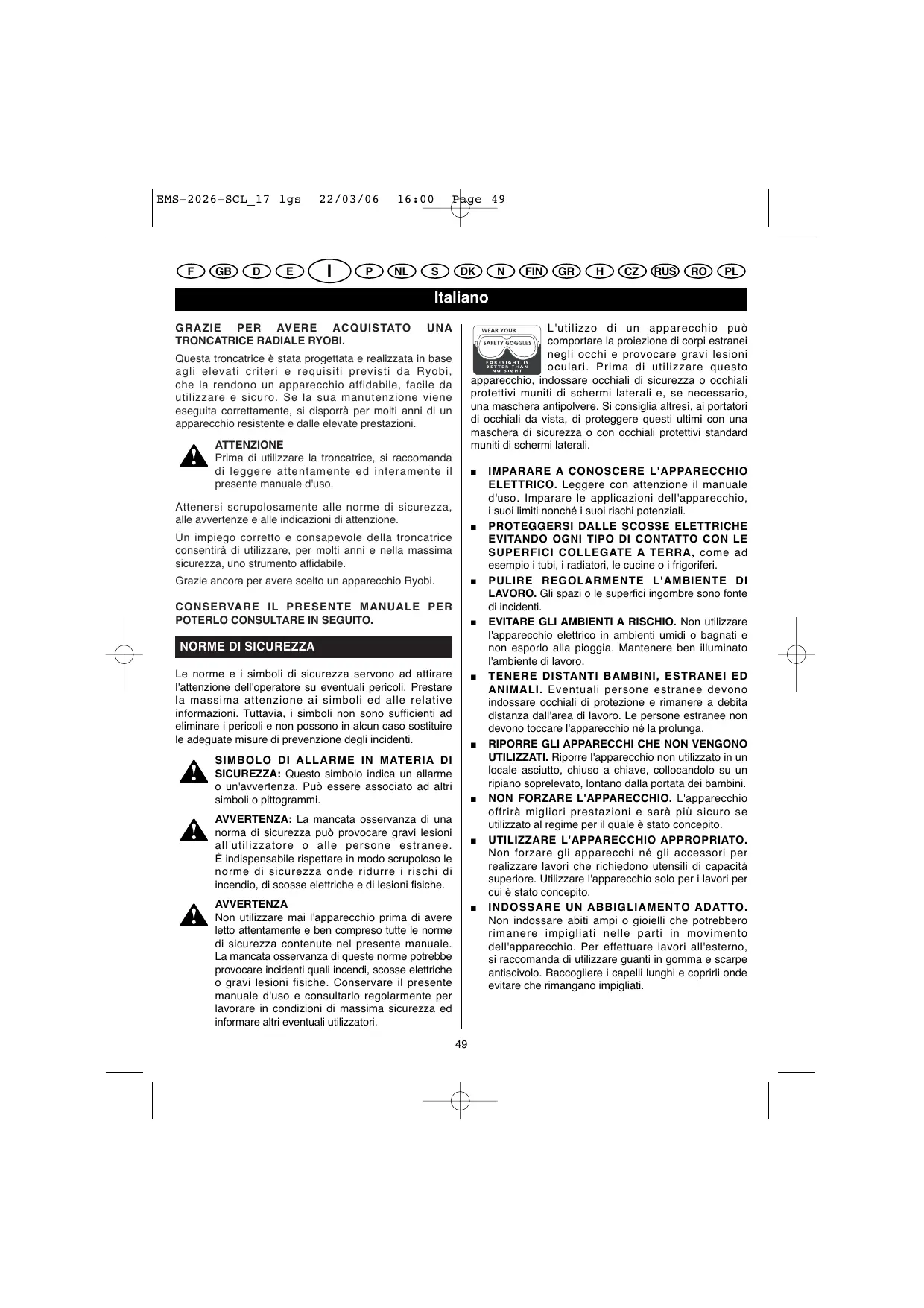

MANUALE UTENTE EMS-2026SCL RYOBI

Questa troncatrice è stata progettata e realizata in baseagli elevati criteri e requisiti previsti da Ryobi,che la rendono un appearechio affidavitabile,facile dautilizzare e sicuro. Se la sua manutenzione vieneseguita correttamente,si disporrà per molti anni di un appearechio resistente e dalle elevate prestazioni.

ATTENZIONE

Prima di utilizzare la troncatrice, si raccomanda di leggere attentamente ed interamente il presente manuale d'uso.

Attenersi scrupolosamente alle norme di sicurezza, alle avventenze e alleindicazioni diattenzione.

Un impiego corretto e consapevole della troncatrice consentirà di utilizzato, per molti anni e nella massima sicurezza, uno strumento affidavitile.

Grazie ancora per avere scelto un appearecchio Ryobi.

CONSERVARE IL PRESENTE MANUALE PER POTERLO CONSULTARE IN SEGuito.

NORMEDI SICUREZZA

Lenorme e i simboli di sicurezza servono ad attirare l'attenzione dell'operaatore su eventuali pericoli. Prestare la massima attenzione ai simboli ed alle relative informazioni. Tuttavia, i simboli non sono sufficienti ad eliminare i pericoli e non possono in alcun caso sostituire le adequate misure di prevenzione degli incidenti.

SIMBOLO DI ALLARME IN MATERIALA DI SICUREZZA: Questo significo indica un allarme o un'avventenza. Puo essere associato ad altri simboli o Pittogrammi.

AVVERTENZA: La mancata osservanza di una norma di sicurezza più provocare gravi lesions all'utilizzatore o alla persone estranee. è indispensable rispetto in modo scrupoloso le norme di sicurezza onde ridurre i rischi di incendio, di scosse elettriche e di lesioni fisiche.

AVVERTENZA

Non utilizzare mai l'apparecchio prima di averere letto attendamente e ben compreso tutte le norme di sicurezza containe nel presente manuale. La mancata osservanza di queste norme potrebbe provocare incidenti quali incendi, scosse elettriche o gravi lesioni fisiche. Conservare il presente manuale d'uso e consultarlo regolarmente per lavorare in condizioni di massima sicurezza ed informare altri eventuali utilizzatori.

L'utilizzo di un appearecchio più comportare la proiezione di corpi estranei negli occhi e provocare gravi lesioni oculari. Prima di utilizzato quello

apparecchio, indossare occhiali di sicurezza o occhiali protettivi muniti di schermi laterali e, se necessario, una maschera antipolvere. Si consiglia altresi, ai portatori di occhiali da vista, di protegere questi ultimi con una maschera di sicurezza o con occhiali protettivi standard muniti di schermi laterali.

• IMPARARE A CONOSCERE L'APPARECCHIO ELETRICO. Leggere con attenzione il manuale d'uso. Imparare le applicazioni dell'apparecchio, i loro limiti nonché i loro rischi potenziali.
  PROTEGGERSI DALLE SCOSSE ELETTRICHE EVITANDO OGNI TIPO DI CONTACTO CON LE SUPERFICI COLLEGATE A TERRA, come ad esempio i tubi, i radiatori, le cucine o i frigoriferi.
  PULIRE REGOLARMENTE L'AMBIENTE DI LAVORO. Gli spazi o le superfici ingombre sono fonte di incidenti.
  EVITARE GLI AMBIENTI A RISCHIO. Non utilizzato l'apparecchio elettrico in ambienti umidi o bagnati e non esporlo alla pioggia. Mantenere ben illuminato l'ambiente di lavoro.
  TENERE DISTANTI BAMBINI, ESTRANEI ED ANIMALI. Eventuali persone estranee devono indossare occhiali di protezione e rimanere a debita distanza dall'area di lavoro. Le persone estranee non devono toccare l'apparecchio né la prolonga.
• RIPORRE GLI APPARECCHI CHE NON VENGONO UTILIZZATTI. Riporre l'apparechio non utilizzato in un locale asciutto, chiuso a chiave, collocandolo su un ripiano soprelevato, lontano alla portata dei bambini.
  NON FORZARE L'APPARECCHIO. L'apparechio offrirà migliorie prestazioni e sare più sicuro seutilizzato al regime per il quale è stato concepito.
• UTILIZZARE L'APPARECCHIO APPROPRIATO. Non forzare gli apparecchi né gli accessori per realizare lavori che richiedono utensili di capacité superiore. Utilizez l'apparecchio solo per i lavori per cui è stato concepito.
  INDOSSARE UN ABBIGLIAMENTO ADATTO. Non indossare abiti ampi o gioielli che pottrebbero rimanere impigliati nelle parti in movimento dell'apparecchio. Per effettuare lavori all'esterno, si raccomanda di utilizzare quanti in gomma e scarpe antiscivolo. Raccogliere i capelli lunghi e coprirli upone evitare che rimangano impigliati.

Italiano

NORMEDI SICUREZZA

INDOSSARE SEMPRE OCCHIALI DI SICUREZZA. I normali occhiali da vista sono dotati di simplici lenti antiurto: non sono pertanto occhiali di sicurezza.
PROTEGGERE I POLMONI. Se l'utilizzo dell'apprecchio produce polvere, indossare una maschera antipolverve.
PROTEGGERE LE ORECCHIE. In caso di uso prolongato dell'apparecchio, utilizzato sempre dispositivi di protezione uditiva.
MANTENERSI SEMPRE IN POSIZIONE STABILE. Rimanere bene in equilibrio sulle gambe e non distendere troppo lontano le braccia. Non utilizzato l'apparecchio quando ci si trova su una Scala o su un supporto instabile. Quando si lavora in posizione elevata, assicurarsi di riuscire a tenere saldamente l'apparecchio.
- EFFETTUARE UN'ACCURATA MANUTENZIONE DELL'APPEARCCHIO. Per ottenere risultati migliorari nel massimo grado di sicurezza, verificare che gli apparecchi siano sempre puliti e affiliati. Lubricare e sostituire gli accessori in base alle istruzioni.
TOGLIERE LE CHIAVI DI SERRAGGIO. Prima di dettere in funzione l'apparecchio, prendere l'abitudine di verificare che non sua rimasta inserta alcuna chiave di serraggio.
NON UTILIZZARE MAI L'APPARECCHIO IN UN AMBIENTE ESPLOSIVO. Le scintille prodotte dal motore potrebbero incendiare i vapori inflammabili.
ACCERTARSI CHE LE IMPUGNATURE SIANO ACCURATAMENTE PULITE (CHE NON VI SIA TRACCIA DI OLIO O GRASSO). Strofinare sempre l'apparecchio con un panno pulito. Nelle operazioni di pulizia non utilizzato mai liquido per freni, prodotti a base di petrolio o solventi forti.
- FARE SEMPRE ATTENZIONE E CONCENTRARSI DURANTE L'UTILIZZO DELL'APPARECCHIO. Fare sempre attenzione alle operazioni che si effettuano e agire con buon senso. Non utilizzato l'apparecchio quando si è stanchi. Non ave mai fretta durante l'utilizzo dell'apparecchio.
- VERIFICARE CHE NON VI SIANO COMPONENTI DANNEGGIATI. Prima di continuare ad utilizzare l'apparecchio, verificare se una protezione o un accessorio danneggiato è in grado di continuare a funzionare e a svolgere il suo compito. Controllare l'allamento e il corretto funzionamento dei componenti mobili. Verificare che non vi siano componenti rotti.

Controllare il montaggio ed altri eventuali fattori importanti per il corretto funzionamento dell'apparecchio. Provedere alla riparazione o sostituzione di un paralama o di altri componenti danneggiati rivolgendosi ad un Centro di Assistance Autorizzato Ryobi.

NON UTILIZZARE L'APPARECCHIO SE L'INTERRUTTORE NON NE CONSENTE L'AVVIO E L'ARRESTO. Rivolgersi ad un Centro di Assistenza Autorizzato Ryobi per la sostuzione di un eventuale interrottore difettoso.
NON UTILIZZARE L'APPARECCHIO SOTTO L'EFFETTO DI ALCOL O DI DROGHE O NEL CASO IN CUI SI STIANO ASSUMENDO MEDICINALI.
NON CONSENTIRE CHE L'APPARECCHIO VENGAL UTILIZZATO DA BABBINI O DA PERSONEDIISABILI SENZA ALCUNA ASSISTENZA.SORVEGLIARE I BABBINI PER ASSICURARSICHET NON GIOCHINO CON L'APPARECCHIO.

CONSERVARE LE PRESENTI ISTRUZIONI PER POTERLE CONSULTARE IN SEGuito.

Ryobi migliorara costamente i propri prodotti.
Le caratteristica e le dotazioni dell'apparecchio possono pertanto subire modifiche perché alcun preavviso.
Il distributore Ryobi più vicino pourrait fornire ulteriori informazioni sulle caratteristiche e sulle più recenti dotazioni del proprio apparecchio.

NORME DI SICUREZZA SPECIFICHE PER LE TRONCATRICI RADIALI

VERIFICARE SEMPRE CHE I PARALAMA SIANO IN SEDE E IN BUONO STATO. Non bloccare mai il paralama inferiore in posizione aperta. Prima di agli utilizzato, verificare il corretto funzionamento del paralama inferiore. Non utilizzare la troncatrice se il paralama inferiore non riesce a ricoprio correttamente la lama.
IN CASO DI UTILIZZO ALL'ARIA APERTA, SERVIRSI DI PROLUNGHE DA ESTERNO. Qualora si lavori all'esterno, utilizzato solo prolonghe concepite per un tale impiego.
ASSICURARSI CHE LA LAMA SIA SEMPRE PULITA ED AFFILATA. Una lama affiliata limita i rischi di blocco e di contraccolpo.
TENERE SEMPRE LE MANI LONTANO DALLA ZONA DI TAGLIO E DALLA LAMA. Mention la lama ruota, non passare mai le mani sotto il pezzo da lavorare. Finché la lama è in rotazione, non cercare di togliere il pezzo tagliato. AVVERTENZA: Dop o l'arresto dell'apparecchio, la lama continua a ruotare per inerzia ancora per quale istante.

Italiano

NORME DI SICUREZZA SPECIFICHE PER LE TRONCATRICI RADIALI

VERIFICARE AD INTERVALLI REGOLARI LO STATO DEL CAVO D'ALIMENTAZIONE. Se è danneggiato, farlo riparare presso un Centro di Assistenza Autorizzato Ryobi. Prestare sempre attenzione al luogo in cui si trovà il cavo e tenerlo sempre distante alla lama in movimento.
- UTILIZZARE UNA GUIDA DI TAGLIO PARALLELA. Utilizzato sempre una guida parallela per i tagli paralleli.
PRIMA DI ESEGUIDE UN TAGLIO, accertarsi sempre che le regolazioni della profondità, dell'inclinazione e dell'ugnatura siano appropriate.
- UTILIZZARE ESCLUSIVAMENTE UNA LAMA ADEGUATA. Utilizzare esclusivamente una lama il cui aiesaggio via adeguato. Non utilizzato flange o bulloni per lama difettosi o regolati in modo errato. Il diametro massimo della lama della troncatrice deve essere di 254~mm .
EVITARE DI EFFETTUARE TAGLI SU PEZZI IN CUI VI SIANO CHIODI. Durante le operazioni di taglio del legno, accertarsi che nel pezzo da lavorare non vi siano chioidi ed eventualmente toglierli.
NON TOCCARE MAI LA LAMA o altri componenti mobili durante l'utilizzo della troncatrice.
NON AVVIARE MAI L'APPARECCHIO quando la lama è a fatto con il pezzo da lavorare.

LUCE LASER. RADIAZIONE LASER.

Non guardare nella direzione del raggio.

Mettere in funzione il laser sostanto quando l'apparecchio è pronto per esquire il taglio.

Prodotto laser di classe 2.

ATTENZIONE

Attenersi rigorosamente alle procedure e alle regolazioni illustrate nel presente manuale, onde evitare una pericolosa esposizione al raggio laser.

Tip di laser: a semiconduattro

Classe di laser: 2

Lunghezza d'onda: 650 nm

Tensione: 3 Volt

Potenza del laser: < 1 mW

Per i tecnici addetti alla manutenzione:

ATTENZIONE: Durante la manutenzione dell'apparecchio, evitare qualunque esposizione al raggio laser.

Laser di classe 2 conforme alle norme EN60825-1:1994+ A2:2001+A1:2002.

AVVERTENZA

Non guardare direttamente il raggio laser.

Si raccomanda di attenersi alle norme di sicurezza riportate di seguito, onde evitare incidenti legati all'esposizione al raggio laser:

Utilizzare e manutenere il laser conformmente alle istruzioni fornite dal produttore.
Non rivolgere mai il raggio laser in direzione di persono o di oggetti diversi dal pezzo da lavorare.
Non rivolgere mai deliberatamente il raggio laser in direzione di una persona. Qualora il raggio laser venga accidentally orientato verso gli occhi di una persona, l'esposizione non delve in alcun caso superare gli 0,25 s.
Assicurarsi sempre che il raggio laser si rivolto verso un pezzo da lavorare non realizzato con materiali riflettenti (ossia un pezzo di legno oppure ricoperto da un rivestimento non liscio). Il laser non deve essere utilizzato su pezioni lucidi, come ad esempio i pezzi in metallo, in quanto le superfici riflettenti rischiano di rinnviare il raggio in direzione dell'operatore.
Non sostituire il laser della troncatrice con un altro tipo di laser. Gli interventi di riparazione devono essere eseguiti esclusivement da un Centro di Assistenza Autorizzato Ryobi.

DESCRIZIONE

1. Interruttore di accensione/spegnimento del laser
2. Laser
3. Grilletto
4. Paralama inferiore
5. Spia luminosa di presenza tensione
6. Paraschegge
7. Scala di inclinazione
8. Braccio di prolunga
9. Manopola di bloccaggio del piano di lavoro
10. Scala di ugnatura
11. Piano di lavoro
12. Ganascia
13. Arresto posteriore
14. Dispositivo di bloccaggio in posizione di trasporto
15. Pulsante di bloccaggio dell'albero
16. Leva di bloccaggio dell'inclinazione
17. Sacchetto raccogli polvere
18. Paralama superiore
19. Vite di regolazione del laser
20. Leva di sblocco del paralama inferiore

Italiano

DESCRIZIONE

1. Vite di bloccaggio del movimento radiale
2. Guida del movimento radiale
3. Manopola posteriore di bloccaggio
4. Arresto ausiliario scorrevole
5. Impugnatura principale
6. Impugnatura di trasporto
7. Vite di regolazione della profondità di taglio

Fig. 37: LA MODANATURA É IN POSIZIONE PIATTA SUL PIANO DI LAVORO

1. SOFFITTO
2. PARETE
3. BORDO SUPERIORITY CONTROL L'ARRESTO = LATO SINISTRO, ANGOLO INTERNO; LATO DESTRO, ANGOLO ESTERNO
4. ANGOLO INTERNO
5. ANGOLO ESTERNO
6. BORDO INFERIORE CONTRO L'ARRESTO = LATO DESTRO, ANGOLO INTERNO; LATO SINISTRO, ANGOLO ESTERNO

UTENSILI NECESSARI (NON FORNITI)

Fig. 41

A. Chiave esagonale da 5 mm
B. Chiave combinata da 12 mm
C. Squadra semplice
D. Squadra combinata

ELENCO DEGLI ACCESSORI

Fig. 42

E. Sacchetto raccogli polvere
F. Ganascia
G. Braccio di prolunga
H. Vite per staffa di fissaggio
I. Staffa di fissaggio
J. Chiave fissa esagonale

CARATTERISTICTECNICHE

Potenza assorbita 2000 Watt

Velocità a vuoto 4500 giri/min.

Diametro della lama 254 mm

(Ø 254 mm x Ø 30 mm x 40 denti)

Alesaggio 30 mm

Peso 18 kg

Capacità di taglio

Ugnatura a 90^ x incl. a 90^ 90 mm x 305 mm

Ugnatura a 45^ (dx) x incl. a 90^ 90 mm x 215 mm

Ugnatura a 45^ (sx) x incl. a 90^ 90 mm x 215 mm

Ugnatura a 90^ x incl. a 45^ 42 mm x 305 mm

Ugnatura a 45^ (dx) x incl. a 45^ 42 mm x 215 mm

Ugnatura a 45^ (sx) x incl. a 45^ 42 mm x 215 mm

MONTAGGIO

AVVERTENZA

Onde evitare gli avvi involontari che potrebbero provocare gravi lesioni fisiche, si raccomanda di montare completamente la troncatrice, di effettuire tutte le regolazioni richieste e di assicurarsi che i componenti siano adegatamente serrati prima di collegare l'apparecchio all'alimentazione elettrica. Durante il montaggio dei componenti, l'esecuzione delle regolazioni, il montaggio o lo smontaggio della lama o quando non viene utilizzata, la troncatrice non deve mai essere collegata all'alimentazione elettrica.

FISSAGGIO DELLA GANASCIA (Figg. 1-2)

Per fissare la ganascia (12), inseire l'asta di fissaggio nell'apposto foro e ruotare verso destra la manopola posteriore di bloccaggio (23) per bloccare il tutto.

BRACCIO DI PROLUNGA (Figg. 3-4-5)

• Inserire le due aste del braccio di prolunga (8) negli apposti fori situati sotto la base, su un lato del piano di lavoro, quando inserire una delle aste in una staffa di fissaggio fatto il piano. Successivement, serrare la vite della staffa di fissaggio, per fissare il braccio di prolunga.
• Inserire il secondo braccio di prolunga dall'altro lato della base, procedendo allo stesso modo. I bracci di prolunga devono essere fissati da entrambi i lati della base della troncatrice, per garantire la stabilità ottimale del pezzo da lavorare.

SACCHETTO RACCOGLI POLVERE (Fig. 6)

Premere i due elementi in metallo del sacchetto raccogli polvere (17), per fissarlo sulla bosca di scarico della polvere.

DISPOSITIVO DI BLOCCAGGIO IN POSIZIONE DI TRASPORTO (Fig. 7)

La troncatrice è dotata di un dispositivo (14) che consente di bloccarla in posizione di trasporto. Per sbloccare il blocco motore-lama, tirare il dispositivo verso l'esterno e quindi sollevare il blocco motore-lama servendosi dell'impugnatura.

Italiano

MONTAGGIO

BLOCCAGGIO DEL MOVIMENTO RADIALE (Fig. 8)

Per evitare qualunque movimento di scorrimento del blocco motore-lama durante il trasporto, serrare la vite di bloccaggio del movimento radiale (21).

REGOLAZIONE DEL PIANO DI LAVORO TRA 0^ E 45^ (Fig. 9)

Questa troncatrice consente di eseguire tagli ad ignatura tra 0^ e 45^ a destra e a sinistra e prevede una serie di preregolazioni angolari a 0^ - 15^ - 22,5^ - 30^ e 45^ . Allentare la manopola di bloccaggio del piano di lavoro (9) ruotandola verso sinistra e sistmare il piano all'angolo di taglio desiderato. Serrare nuovamente la manopola di bloccaggio del piano di lavoro, per bloccare il piano nella posizione prescelta.

ARRESTO (Fig. 9)

Questa troncatrice è dotata di un arresto posteriori (13) contro cui si deve appoggiare il pezzo da lavorare quando si esegue un taglio, qualunque esse sia.

PARALAMA INFERIORE AUTORIENTRANTE (Fig. 10)

Il paralama inferiore (4) è costituito da un elemento in plastica trasparente antiurto, che protege la lama su entrambi i lati. Quando la lama entra nel pezzo da lavorare, il paralama inferiore si ritrae su quello superiore.

AVVERTENZA

Nella base della troncatrice sono previsti quattro fori, che consentono di fissarla ad un banco da lavoro. Prima di utilizzare la troncatrice, accertarsi sempre che sua fissata correttamente ad un banco o ad un supporto da lavoro adeguato. La mancata osservanza di但这a norma può provocare incidenti e gravi lesionsi fisiche.

La troncatrice è dotata di un motore di buona qualità. Si raccomanda di collegarla esclusivamente ad una presa a corrente alternata, la cui alimentazione corrisponda a quella indicata sulla targhetta di identificazione dell'apparecchio. Non utilizzato quello apparecchio con corrente continua (CC). Un forte abbassamento di tensione provoca un surriscaldamento del motore ed una perdita di potenza. Nel caso in cui l'apparecchio non funzioni benché collegato alla corrente, verificare nuovamente l'alimentazione.

AVVERTENZA

L'utilizzo di un appearecchio elettrico può comportare la proiezione di corpi estranei negli occhi e provocare gravi lesioni oculari. Prima di utilizzare quello appearecchio, indossare occhiali di sicurezza o occhiali protettivi muniti di schermi laterali e, se necessario, una maschera antipolvere. Si consiglia altresi, ai portatori di occhiali da vista, di proteggere gli occhiali con una maschera di sicurezza o con occhiali protettivi standard dotati di schermi laterali.

AVVERTENZA

Non tentare di apportare modifiche alla troncatrice né di aggiuengere accessori il cui impiego non è consigliato. Tali modifiche o trasformazioni equivalgono ad un utilizzo non consentito e possono causare situazioni pericolose in grado di provocare gravi lesioni fisiche.

REGOLAZIONI

Questa troncatrice è stata regolata in fabbrica, per consentire l'esecuzione di tagli di alla precisione. Ciò nonostante, più accadere che durante il trasporto alcuni componenti si siano sregolati. Analogamente, dopo quello tempo si dovranno probabilmente eseguire nuove regolazioni, rese necessarie dall'usura. Dopoe avere disimballato la troncatrice, verificare le regolazioni illustrate di seguito prima di iniziare ad utilizzarla. Procedere alle regolazioni necessarie e verificare regolamente l'allineamento dei componenti, per accertarsi che la troncatrice esegua tagli precisi.

AVVERTENZA

Onde evitare avvi involontari che potrebbero causare gravi lesioni fisiche, si raccomanda di montare completenessla tronatrice prima di collegarla ad una presa di corrente. Durante il montaggio dei componenti, l'esecuzione delle regolazioni, il montaggio o lo smontaggio della lama o quando non viene utilizzata, la tronatrice non deve mai essere collegata all'alimentazione elettrica.

Come precedentamente indicate, l'assemblaggio e la regolazione della troncatrice sono effettuali in fabbrica. All'opereatore compete soltanto il montaggio del sacchetto raccogli polvere, della ganascia e dei bracci di prolonga.

Italiano

REGOLAZIONI

SOSTITUZIONE DELLA LAMA (Figg. 10-11-12)

PERICOLO

Le dimensioni della lama della troncatrice non devono superare 254~mm di diametro e 2,0 mm di spessore. Non utilizzato mai una lama più spessa, che non consentirebbe alla flangia esterna della lama di inestarsi correttamente nella spalla dell'albero. Le lame troppo grande toccano i paralama, cioè le lame troppo spesse non consentono al bullone della lama di fissare correttamente la lama all'albero. Queste situazioni sono dare luogo ad incidenti e a gravi lesioni fisiche.

Rimuovere la vite (a) dal braccio del paralama inferiore (c) ed allentare la vite del copr bullone della lama bajo una quando sare possibile sollevare il blocco motore-lama ed acceder al bullone della lama (Fig. 10).
Premere il pulsante di bloccaggio dell'albero (15) facendo contemporaneamente ruotare la lama (Fig. 11).
- Allentare il bullone della lama (a) e la flangia esterna della lama (b) per sostituire la lama (c). Utilizzato la chiave (d) per allentare il bullone della lama.

Nota: Il bullone ha un passo di vite a sinistra; per allentarlo, è pertanto necessario ruotarlo verso destra (Fig. 12).

Togliere quandla flangia esterna e la lama.
Inserire la lama nuova sull'albero.
Ripositionare la flangia esterna della lama e quando serrare saldamente il bullone della lama, premendo contemporaneamente il pulsante di bloccaggio dell'albero (Fig. 12).
Ripositionare il copribullone della lama e il paralama inferiore. Serrare la vite del copribullone della lama.
Fissare il braccio al paralama inferiore.
- Prima di mettere in funzione la troncatrice, assicurarsi che il paralama funzioni correttamente.

AVVERTENZA

Se la flangia interna è stata rimossa, ripositionarla prima de insertre la lama sull'albero. La mancata osservanza di但这a norma potrebbe causare un incidente, in quanto la lama non sarebbe serrata correttamente.

ATTENZIONE

Posizione sempre la lama con i denti rivolti.
verso il basso.

MESSA IN SQUADRA DELLLA LAMA E DELL'ARRESTO (Figg. 13-17)

Scollegare la troncatrice dall'alimentazione elettrica.
Per mantenere il blocco motore-lama in posizione di trasporto, abbassarlo il più possibile e premere il disposativo di bloccaggio (14).
- Allentare la manopola di bloccaggio del piano di lavoro (9) (Fig. 14a).
- Fare ruotare il piano di lavoro (11) sino a quando l'indicatore (c) non si trova su 0^ (Figg. 14a e b).
- Serrare nuovamente la manopola di bloccaggio del piano di lavoro (9).
Posare una squadra (a) orizzontalmente sul piano di lavoro (11).
Posizione are un lato della squadra contro l'arresto (13).
- Fare scorrere l'alto lato della squadra contro la parte piatta della lama (b) (Fig. 14a).

Note: Assicurarsi che la squadra tocchi la parte piatta della lama e non la dentatura.

Il bordo della squadra e la lama devono essere paralleli, come illustrato nella Fig. 14a.
- Nel caso in cui il bordo anteriore o posteriore della lama si scosti (a) alla squadra, come illustrato nella Fig. 15, è necessario effettuare alcune regolazioni.
- Allentare la vite dell'arresto scorrevole (c) (Fig. 13) e la vite (a) (Fig. 2), quando rimuovere l'arresto scorrevole (24).
- Allentare le viti a testa cava (b) che fissano l'arresto posteriori (13) al piano di lavoro (11) (Fig. 13).
- Fare scorrere l'arresto posteriore (13) versus destra o versus sinistra in modo tale che la lama sia parallela alla squadra.
- Serrare saldamente le viti (b) e verificare di nuovo che l'arresto posteriore sia perpendicolare alla lama.
Ripositionare l'arresto scorrevole (24) e le viti (a e c) (Figg. 2 e 13).
- Dopo ave effettuato le messe in squadra, potrebbe essere necessario allentare la vite (d) dell'indicatore (c) per riazzerarlo (Fig. 14b).

MESSA IN SQUADRA DELLA LAMA E DEL PIANO DI LAVORO (Figg. 16-21)

Per mantenere il blocco motore-lama in posizione di trasporto, abbassarlo quando più possibile e premere il dispositivo di bloccaggio (14) (Fig. 7).

Italiano

REGOLAZIONI

• Sbloccare la leva di bloccaggio dell'inclinazione (16), regolare il blocco motore-lama a 0^ e bloccare nuovamente la leva di bloccaggio dell'inclinazione (Fig. 16).

• Adagiare una squadra (b) sul piano di lavoro (11), contro la lama (a): se la lama e il piano non sono in squadro, regolare l'angolo come illustrato di seguito (Fig. 17):

• Svitare la vita di arrester dell'inclinazione a 0^ situata sul lato destro della lama, servendosi di una chiave esagonale (a) (Fig. 18).

• Con l'ausilio de una squadra, assicurarsi che la lama (a) sua effettivamente perdicolare al piano di lavoro (11), quando bloccare la leva di bloccaggio dell'inclinazione (Fig. 19).

• Serrare nuovamente la vite di arresto dell'inclinazione a 0^ (a). Verificare che l'angolo sua effettivement di 0^ servendosi da una squadra posta tra il piano di lavoro e la lama. Se il piano e la lama non sono in squadra, regolare nuovamente la vite di arresto dell'inclinazione a 0^ (Fig. 20). Dopao averre correttamente allineato l'indicatore (b) rispetto al riferimento a 0^ , serrare la vite dellindicatore (c) (Fig. 21).

REGOLAZIONE DELL'ANGOLO A 45^ TRALAMA E IL PIANO DI LAVORO (Figg. 22-23)

Inclinare il blocco motore-lama a 45^ (Fig. 22).
- Quando il blocco motore-lama sare incinato a 45^ , serviri di una squadra a 45^ per verificare che l'angolo formato tra la lama e il piano di lavoro sua effettamente di 45^ . Se sono non fosse, regolare la vite di arresto (a) ruotandola verso sinistra sino a quando l'angolo non sare effettamente di 45^ (Figg. 22-23).

REGOLAZIONE DELLA PROFONDITA DI TAGLIO (Figg. 24-25)

Scollegare la troncatrice dall'alimentazione elettrica.
- Ruotando la vite di regolazione della profundità di taglio (27) verso sinistra, la lama penetrera ad una profundità maggiore, quando rotundo la vite verso destra, la lama penetrera ad una profundità minore.
- Abbassare la lama nel paraschegge del piano di lavoro e quando verificare che la profondità di taglio sua massima.

ATTENZIONE

Per evitare qualunque rischio di lesions o di danni all'apparecchio, al momento della regolazione della profundità di taglio verificare che la lama non tocchi alcun elemento del piano di lavoro.

• Se necessario, procedere nuovamente alle opportune regolazioni.
• Per evitare che la vite di regolazione della profundità di taglio (27) giri, serrare saldamente il dato esagonale (a) contro l'arresto (13).

REGOLAZIONE DEL BLOCCAGGIO DELL'UGNATURA (Fig. 26)

Dopo un certo periodo di utilizzo della troncatrice, cui essere necessario regolare nuovamente il bloccaggio dell'ugnatura.

• Allentare la vite di bloccaggio situata sotto la manopola di bloccaggio del piano di lavoro (9), servendosi di una chiave esagonale (Fig. 26a).
• Ruotare la manopola di bloccaggio del piano di lavoro (9) verso destra sino quando il piano non sare completingamente blccato (Fig. 26b).
• Serrare nuovamente la vite di bloccaggio, per conservare la nuova regolazione del bloccaggio dell'ugnatura (Fig. 26c).

UTILIZZO

APPLICAZIONI

Utilizzare la troncatrice solo per le applicazioni indicate di seguito:

• Taglio trasversale di legno e plastica.
  Taglio trasversale di angoli, giunti, ecc. per porta-fotografia, modanature, cornici di porte e lavori di falegnamera.

Nota: La lama fornita per i tagli trasversali è adatta alla maggior parte delle operazioni di taglio del legno.

AVVERTENZA

Prima di iniziare le operazioni di taglio, fissare la troncatrice ad un banco da lavoro mediante ganasse o bulloni. Non utilizzare mai la troncatrice sul pavimento o quando ci si trova in posizione accovacciata. In quello modo, è possible ridurre i rischi di gravi lesioni fisiche.

OPERAZIONI DI TAGLIO

AVVERTENZA

Fissare il pezzo da lavorare servendosi della ganascia posizionata su un solo lato della lama. Il pezzo da lavorare non delve essere fissato da entrambi i lati, per evitare che la lama si incastrì nel pezzo stesso, con seguente blocco del motore e reazione di contraccolpo. Questa situazione più provocare un incidente e causare gravi lesioni fisiche.

Italiano

UTILIZZO

SPIA LUMINOSA DI PRESENZA TENSIONE (Fig. 27)

Quando I'apparecchio è molto tensione, si accende la spia luminosa di presenza tensione (5). Se casi non fosse, controllare l'alimentazione.

TAGLIO TRASVERSALE

Un taglio trasversale consiste nell'eseguire un'operazione di taglio trasversalmente al filo del pezzo da lavorare. Per effettuare un taglio trasversale a 90^ , regolare il piano di lavoro a 0^ . Per effettuare tagli ad ugnatura trasversali, il piano deve inceve essere posizionato ad un angolo diverso da 0^ .

PER EFFETTUARE TAGLI TRASVERSALI CON LA TRONCATRICE (Fig. 28):

Sbloccare la posizione di trasporto e sollevare completamente il blocco motore-lama.
Sbloccare il piano di lavoro.
- Fare ruotare il piano sino ad allineare l'indicatore all'angolo desiderato sulla Scala di ugnatura.
- Bloccare la manopola di bloccaggio del piano di lavoro.

Nota: Il piano di lavoro può essere facilemente regolato a 0^ - 15^ - 22.5^ - 30^ e 45^ verso destra o verso sinistra grazie alla scala graduata. Il piano può essere posizionato in corrispondenza di una delle preregolazioni angolari della scala di ungnature.

Adagiare il pezzo da lavorare orizzontalmente sul piano di lavoro, appoggiandone saldamente un bordo contro l'arresto. Nel caso in cui il pezzo sa deforma tato premere contro l'arresto (13) il lato convesso e fissarlo servendosi della ganascia (12) (Fig. 28a). Se si spinge contro l'arresto (13) il lato concavo, è probabile che a fine taglio l'asse si appoggi sulla lama e quindi la blocchi (Fig. 28b).
- Quando si effettuano tagli di pezioni lunghi, sorreggere agli estremità del pezzo servendosi dei bracci di prolunga.
- Premere l'interruttore di accensione/spegnimento del laser (1) per accenderlo.
Allineare alla lama la linea di guida del pezzo da lavorare.
Utilizzare la ganascia (12) per bloccare il pezzo contro l'arresto (13).

AVVERTENZA

Onde evitare gravi lesions fisiche, tenere sempre le mani lontano dall'area "mani vietate", ad almeno 75mm alla lama. Non effettuare mai tagli a mano libera (senza appoggiare il pezzo da lavorare contro l'arresto). La lama potrebbe impigliariys nel pezzo se quest'ultimo dovesse scivolare o torcersi.

• Prima di avviare la troncatrice, effettuire una prova a vuoto per accertarsi che il taglio venga realizzato alla sua difficoltà.
• Afferrare saldamente l'impugnatura della troncatrice e quando premere il grilletto. Attendere alcuni secondi per consentire alla lama di raggiungere la velocità massima.
  Premere la leva di sblocco del paralama inferiore,\ quindi abbassare il blocco motore-lama per fare\ penetrare la lama nel pezzo da lavorare.
• Prima di estrarre la lama dal pezzo da lavorare, rilasciare the grilletto e attendere che la lama smetta di ruotare.

TAGLIO OBLIQUO

Un taglio obliquo consiste nell'effettuare un taglio traversalmente al filo del pezzo da lavorare, con la lama inclinata rispetto al piano di lavoro (11). I tagli obliqui si effettuano con il piano in posizione 0^ e la lama ad un angolo compreso tra 0^ e 45^ .

PER EFFETTUARE TAGLI OBLIQUI CON LA TRONCATRICE (Fig. 29):

Sbloccare la posizione di trasporto e sollevare completamente il blocco motore-lama.
- Allentare la manopola di bloccaggio del piano di lavoro.
- Fare ruotare il piano sino ad allineare l'indicatore a 0^ sulla Scala di ugnatura.
- Bloccare il piano serrando verso destra la manopola di bloccaggio del piano stesso.

AVVERTENZA

Prima di effettuare il taglio, bloccare sempre saldamente la manopola di bloccaggio del piano di lavoro, onde evitare gravi lesioni fisiche. Nel caso in cui la manopola di bloccaggio del piano non venga bloccata, il piano potrebbe muoversi durante le fasi di taglio e dare luogo a gravi lesioni fisiche.

Italiano

UTILIZZO

Assicurarsi che la manopola di bloccaggio del piano di lavoro sia adeguatamente serrata.
- Prima di inclinare il blocco motore-lama, è necessario regolare l'arresto scorrevole (24) per ottenere l'angolo di inclinazione desiderato. Allentare la vite dell'arresto posteriori (13),fare scorrere l'arresto per portarlo nella posizione desiderata e quando serrare nuovamente la vite dell'arresto (Fig. 30).
- Allentare la leva di blocaggio dell'inclinazione (16) e inclinare il blocco motore-lama verso sinistra, sino all'inclinazione desiderata.
L'angolo di taglio obliquo cui si sono regolato tra 0^ e 45^ .
Allineare l'indicatore all'angolo desiderato.
- Dapo avere inclinato il blocco motore-lama all'angolo desiderato, serrare saldamente la leva di bloccaggio dell'inclinazione.
Adagiare il pezzo da lavorare orizzontalmente sul piano di lavoro, appoggiandone saldamente un bordo contro l'arresto. Nel caso in cui il pezzo si deformato, preme proce contro l'arresto (13) il lato convesso e fissario servendosi della ganascia (12) (Fig. 28a). Se si spinge contro l'arresto (13) il lato concavo, è probabile che a fine taglio l'asse si appoggi sulla lamà e quindi la blocchi (Fig. 28b).
- Quando si effettuano tagli di pezzi lunghi, sorreggere agli estremità del pezzo servendosi dei bracci di prolunga.
- Premere l'interruttore di accensione/spegnimento del laser (1) per accenderlo.
Allineare alla lama la linea di guida del pezzo da lavorare.
Utilizzare la ganascia (12) per bloccare il pezzo contro l'arresto (13).

AVVERTENZA

Onde evitare gravi lesioni fisiche, tenere sempre le mani lontano dall'area "mani vietate", ad almeno 75~mm alla lama. Non effettuare mai tagli a mano libera (senza appoggiare il pezzo da lavorare contro l'arresto). La lama potrebbe impigliarii nel pezzo se quest'ultimo dovesse scivolare o torcersi.

• Prima di avviare la troncatrice, effettuire una prova a vuoto per accertarsi che il taglio venga realizzato alla difficoltà.

• Afferrare saldamente l'impugnatura della tronatrice e quando premere il grilletto. Attendere alcuni secondi per consentire alla lama di raggiungere la velocità massima.
  ■ Sbloccare il paralama inferiore e quindi abbassare il blocco motore-lama per fare penetrare la lama nel pezzo da lavorare.

• Prima di estrarre la lama dal pezzo da lavorare, rilasciare the grilletto e attendere che la lama smetta di ruotare.

TAGLIO AD UGNATURA DOPPIO (Fig. 31)

Un taglio ad ugnatura doppio consiste nell'utilizzato al tempo stesso un angolo di ugnatura ed un angolo obliquo. Questo tipo di taglioiene utilizzato per realizzate cornici, tagliare modanature, costruire scatole dai lati inclinati e per alcuni tagli di intelaiature.

Per effettuare quello tipo di taglio, ruotare il piano di lavoro fino a raggiungere l'angolo desiderato ed inclinare il blocco motore-lama fino all'angolo obliquo selezionato. Le regolazioni di un taglio ad ugnatura doppio devono essere eseguite con molta attenzione a causa dell'interrazione tra i due angoli.

Le regolazioni degli angoli di taglio ad ungnature ed obliquo sono interdipendenti. Quando si modifica la regolazione dell'angolo di taglio ad ungnature, si modifica l'effetto della regolazione dell'inclinazione. Analogamente, quando si modifica la regolazione dell'inclinazione, si modifica l'effetto della regolazione dell'angolo di taglio ad ungnature.

Prima di ottenerile il taglio desiderato, cui è necessario provare diverse regolazioni. Dopo ave le effettuato la regolazione del secondo angolo, verificare nuovamente la regolazione del primo angolo in quanto la regolazione del secondo angolo potrebbe avere modificatoQLella del primo.

Dopo aveo impostato le due regolazioni corrette per un determinato taglio, prima di effettuare il taglio definitivo del pezzo, realizzare sempre un taglio di prova su un pezzo di scarto (Fig. 31).

PER EFFETTUARE TAGLI AD UGNATURA DOPPI CON LA TRONCATRICE (Fig. 32):

Sbloccare la posizione di trasporto e sollevare completamente il blocco motore-lama.
- Sbloccare la manopola di bloccaggio del piano di lavoro.
- Fare ruotare il piano di lavoro sino a quando l'indicatore non risulterà allineato rispetto all'angolo desiderato sulla scala di ungnature.
- Ribloccare la manopola di bloccaggio del piano di lavoro.

Italiano

UTILIZZO

Nota: Il piano di lavoro cui è serei facilitamente regolato a 0^ - 15^ - 22.5^ - 30^ e 45^ versus destra o versus sinistra grazie alla scala graduata. Il piano cui èsso posizionato in corrispondenza di una delle preregolazioni angolari della scala di ungnature.

AVVERTENZA

Onde evitare gravi lesioni fisiche, tenere sempre le mani lontano dall'area "mani vietate", ad almeno 75 mm dalla lava. Non effettuare mai tagli a mano libera (senza appoggiare il pezzo da lavorare contro l'arresto). La lava potrebbe impigliarsi nel pezzo se quest'ultimo dovesse scivolare o torcersi.

Assicurarsi che la manopola di bloccaggio del piano di lavoro sia adeguatamente serrata.
- Prima di inclinarie il blocco motore-lama, è necessario regolare l'arresto scorrevole (24) per ottenere l'angolo di inclinazione desiderato. Allentare la vite dell'arresto posteriore (13),fare scorrere l'arresto per portarlo nella posizione desiderata e quando serrare nuovamente la vite dell'arresto (Fig. 30).
- Allentare la leva di blocaggio dell'inclinazione (16) e inclinare il blocco motore-lama verso sinistra, fino all'inclinazione desiderata.
L'angolo di taglio obliquo cui si sono regolato tra 0^ e 45^ .
Allineare I'indicatore all'angolo desiderato.
- Dapo avere inclinato il blocco motore-lama all'angolo desiderato, serrare saldamente la leva di bloccaggio dell'inclinazione.
Adagiare il pezzo da lavorare orizzontalmente sul piano di lavoro, appoggiandone saldamente un bordo contro l'arresto. Nel caso in cui il pezzo si deforma, preme contrlo l'arresto (13) il lato convesso e fissarlo servendosi della ganascia (12) (Fig. 28a). Se si spinge contro l'arresto (13) il lato concavo, è probabile che a fine taglio l'asse si appoggi sulla lama e quindi la blocchi (Fig. 28b).
- Quando si effettuano tagli di pezioni di legno lunghi o di modanature, sorreggere l'estremità opposta del pezzo servendosi di un braccio di prolunga.
- Premere l'interruttore di accensione/spegnimento del laser (1) per accenderlo.
Allineare alla lama la linea di guida del pezzo da lavorare.
Utilizzato la ganascia (12) per bloccare il pezzo contro l'arresto (13).

AVVERTENZA

Onde evitare gravi lesioni fisiche, tenere sempre le mani lontano dall'area "mani vietate", ad almeno 75~mm dalla lava. Non effettuare mai tagli a mano libera (senza appoggiare il pezzo da lavorare contro I'arresto). La lava potrebbe impigliarii nel pezzo se quest'ultimo dovesse scivolare o torcersi.

• Prima di avviare la troncatrice, effettuire una prova a vuoto per accertarsi che il taglio venga realizzato alla sua difficoltà.
• Afferrare saldamente l'impugnatura della troncatrice e quando premere il grilletto. Attendere alcuni secondi per consentire alla lama di raggiungere la velocità massima.
  ■ Sbloccare il paralama inferiore e quindi abbassare lentamente il blocco motore-lama per fare penetrare la lama nel pezzo da lavorare.
• Prima di estrarre la lama dal pezzo da lavorare, rilasciare il grilletto e attendere che la lama smetta di ruotare.

SUPPORTO DEI PEZZI LUNGHI (Fig. 33)

I due bracci di prolunga (8) sono stati studiati per sorreggire i pezzi lunghi, in modo tale da evitare che oscilino. Queste prolonghe devono consentire al pezzo di poggiate perfettamente sulla base e sul piano di lavoro durante l'operazione di taglio. Utilizzare la ganascia per bloccare il pezzo.

TAGLIO DI PEZZI GRANDI CON IL MOVIMENTO RADIALE (Figg. 34-35-36)

Quando si intende tagliare pesz di grande dimensioni facendo scorrere il blocco motore-lama, è opportuno positioningare saldamente il pezzo contro l'arresto posteriori e bloccarlo mediante la ganascia.

• Allentare la vite di bloccaggio del movimento radiale (21).
• Afferrare saldamente l'impugnatura della troncatrice (25) (Fig. 34).
  Fare scorrere il più possibile all'indietro il blocco motore-lama e quindi premere il grilletto (3) (Fig. 35).
• Abbassare lentamente la lama (a) per farla penetrare nel pezzo da lavorare, quando spingere il blocco motorelama in avanti per farlo scorrere nuovamente in direzione dell'arresto assistiuri scorrevole (24) (Fig. 36).

Italiano

UTILIZZO

AVVERTENZA

Non forzare mai l'impugnatura del blocco motore-lama verso destra o verso sinistra, in quanto una tale manovra altererebbe l'allineamento della lama e comprometteribile la precisione del taglio.

APPOGGIO DELLA MODANATURA IN POSIZIONE PIATTA SUL PIANO DI LAVORO (Fig. 37)

Perutilizzarequesto metodo ed effettuare tagli precisi di modanaturea corona per superfici interne o esterne ad angolo retto, collocare la modanatura con il lato interno magiore in posizione piatta sul piano di lavoro (11), contro l'arresto (13).
- Nel configurare gli angoli obliqi e di ungnature per i tagli ad ungnature doppi, non dimenticare che le regolazioni sono interdipendenti: quando si modifica un angolo, di consuenza si modifiche ancche l'altro.
Gli angoli delle modalature a corona sono extremamente precisi e difficulti da regolare. Siccome gli angoli tendono a sregolarsi, si consiglia di provare preventamente tutte le regolazioni su pezzi di scarto. Inoltre, visto che la maggior parte delle pareti non è perfettamente perpendicolare, sare necessario effettuare le dovute regolazioni.
- Quando si effettua il taglio di modanature a corona con questo metodo, regolare l'angolo obliquo a 33,85^ . Regolare quindi l'angolo di lignatura a 31,62^ verso destra o verso sinistra, a seconda dei casi. Consultare la tabella riportata di seguito per individuare le esatte configurazioni degli angoli e la corretta posizione della modanatura sul piano.
Le regolazioni riportate nella tabella segunte possono essere utilizzate per tagliare modalatura a corona con angoli di 52^ e 38^ . Collocare la modalatura in posizione piatta sul piano di lavoro.

Regolazione dell'angolo obliquo

33,85°

Tipodi taglio

Lato sinistro, angolo interno

1. Posizione are il bordo superiore della modanatura contro l'arresto.
2. Piano regolato a 31,62^ a destra.
3. Mantenere l'estremita a sinistra del taglio.

33,85°

Lato destro, angolo interno

1. Posizione are il bordo inferiore della modalatura contro l'arresto.
2. Piano regolato a 31,62^ a sinistra.
3. Mantenere l'estremita a sinistra del taglio.

33,85°

Lato sinistro, angolo esterno

1. Posizione are il bordo inferiore della modalatura contro l'arresto.
2. Piano regolato a 31,62^ a sinistra.
3. Mantenere l'estremita a destra del taglio.

33,85°

Lato destro, angolo esterno

1. Posizionare il bordo superiore della modanatura contro l'arresto.
2. Piano regolato a 31,62^ a destra.
3. Mantenere l'estremita a destra del taglio.

TAGLIO DI UN PEZZO DEFORMATO (Figg. 38-39)

Quando si effettua il taglio di un pezzo deformato, accertarsi sempre che sua posizionato sul piano di lavoro con il lato convesso contro l'arresto (13), come illustrato nella Fig. 38.

Nel caso in cui sia posizionato in modo errato, come illustrato nella Fig. 39, il pezzo deformato si impiglierà nella lama prima della fine del taglio.

AVVERTENZA

Onde evitare contraccolpi e gravi lesions fisiche, non posizionare mai il bordo concavo di un pezzo deformato o curvo contro l'arresto.

LASER

Raggio LASER (Fig. 40)

Il raggio del laser indica con esattezza il punto in cui la lama effettuerà il taglio nel pezzo da lavorare.

Utilizzato il laser non appena se ne avverte la necessità:

A. É sufficiente premere l'interruttore per accenderlo e premere nuovamente lo stesso interuttore per spegnerlo.
B. Il cavo d'alimentazione dell'apparecchio fornisce una quantità di corrente sufficiente per il funzionamento del laser. Il raggio laser deve essere allineato correttamente prima di essere utilizzato per la primaolta.
Regolare il piano di lavoro a 0^
Allentare leggermente la vite di regolazione del laser.

Italiano

LASER

Accendere il laser ed allineare il raggio in modo tale che punti esattamente sull'indice a 0^ della Scala di ugnatura.
- Serrare nuovamente la vite prima di utilizzato la troncatrice.

MANUTENZIONE

AVVERTENZA

In caso di sostituzione, utilizeszare solo parti di ricambio originali Ryobi. L'impiego di qualunque altro componente più rappresentare un pericolò o dannegliare l'apparecchio.

NORME DI CARATTERE GENERALE

Non utilizzato solventi per pulire le parti in plastica. La maggior parte dei materiali plastici rischia di essere danneggiata dall'uso dei solventi disponibili in commercio. Utilizzato un panno pulito per rimuovere lo sporco, la polvere, ecc.

AVVERTENZA

Gli elementi in plastica non devono mai entrare a fatto con liquido dei fremi, benzina, prodotti a base di petrolio, oli penetranti, ecc. Tali prodotti chimici contengono sostane che possono danneggiare, indebolire o distruggere la plastica.

Si è constatato che gli apparecchi elettrici utilizzati sulla fibra di vetro, ad esempio nelle imbarcazioni o sulle vetture sportive, e su pannelli di rivestimento, stucco o gesso tendono ad usurarsi più rapidamente e a presentare un maggior numero di inconvenienti. I trucoli e la segatura prodotti da tali materiali risultano infatti molto abrasivi nei confronti dei componenti di apparecchi elettrici quali i cuscinetti, le spazzole, gli interruttori, ecc. Di conseguenza, si sconsiglia vivamente l'utilizzo prolongato di quello apparecchio sulla fibra di vetro, su pannelli di rivestimento e su stucco o gesso. Se tuttavia the troncatrice venisse utilizzata per tagliare uno di quosti materiali, si ricorda che è extremamente importante pulirla regolarmente con un getto d'aria. Durante il taglio di quello tipo di materiali, indossare una maschera per proteggere i polmoni.

LUBRIFICAZIONE

Tutti i cuscinetti di quello apparecchio sono stati lubricificati con una quantità di lubricificante, ad elevato indice di lubrificazione, sufficiente per l'intera durata dell'apparecchio in condizioni di normale utilizzato.

Di conseguenza, non è necessario effettuare alcuna lubrificazione supplementare.

PROLUNGHE

L'utilizzo di prolonghe provoca una perdita di potenza. Per limitare al minimo la perdita di potenza ed evitare che l'apparecchio siurriscaldi, utilizzato una prolunga con calibro sufficiente per trasportare la corrente necessaria per il suo funzionamento. Quando si lavora in ambienti esterni, utilizzare una prolunga appositamente concepita.

AVVERTENZA

Tenere le prolonghe lontano dall'area di taglio ed accertarsi che, durante le operazioni di taglio, il cavo d'alimentazione non rischi di rimanere impigliato nei pezzi de legno, negli utensili, ecc.

AVVERTENZA

Verificare lo stato delle prolonghe prima di ogni impiego. Se appaiano danneggiate, farle sostituire immediamente. Non utilizzare mai un appearechio se la prolunga è stata danneggiata; un eventualeicontato con la parte danneggiata potrebbe provocare una scossa elettrica e causare gravi lesions fisiche.

AVVERTENZA

Durante l'utilizzo di un appearecchio elettrico o quando lo si pulisce con un getto d'aria, indossare sempre occhiali di sicurezza o occhiali protettivi muniti di schermi laterali. Se il lavoro eseguito genera polvere, indossareanche una protezione per il viso o una maschera.

Se il cavo d'alimentazione appeare danneggiato, richiederne la sostuzione presso un Centro di Assistenza Autorizzato Ryobi onde evitare i rischi di incidenti.
Se il cavo è danneggiato, scollegare immediamente l'apparecchio dall'alimentazione elettrica.
- Prestare attenzione a non esporre la troncatrice alla pioggia.
- Ryobi migliorara costamente i propri prodotti. Le caratteristiche e le dotazioni dell'apparecchio possono pertanto subire modifiche perché alcun preavviso. Il distributore Ryobi più vicino potrà fornire ulteriori informazioni sulle caratteristiche e sulle più recenti dotazioni del proprio apparecchio.

Portugues

OBRIGADO POR TER COMPRADO UMA SERRA CIRCULAR ANGULAR RADIAL RYOBI.

GARANZIA - CONDIZIONI

Questo prodotto Ryobi è garantito contro tutti i difetti di fabbricazione e pezzi difettosi per una durata di ventiquattro (24) mesi, a partire alla data indica sull'originale della fattura compilata dal rivenditore e segnata alla'ultente finale.

Il deterioramento provocato dall'usura normale, da un utilizzo o una manutenzione non conformi o non autorizzati, o da un sovraccarico, è escluso nella presente garanzia. La garanzia è esclusa anchè per gli accessori come batterie, lampadine, lame, punte, borse, ecc.

In caso di malfunzionamento nel corso del periodi di garanzia, riportare il prodotto NON SMONTATO corredato della prova d'acquisto al fornitore o al più vicino Centro di Assistenza Autorizzato Ryobi.

I diriti segali relativi ai prodotti difettosi non sono rimessi in causa alla presente garanzia.

GARANTIA - CONDIÇÉS

DICHIARAZIONE DI CONFORMITA

Dichiariamo, assumendo la piena responsabilità di tale dichiarazione, che il prodotto è conforme alle seguniti normative e ai relativi documents.

EN61029-1, EN55014, EN60555-2, EN60555-3, DIN VDE 0740-510, 93/68/EWG, 73/23/EWG, 89/336/EEC.

Livello di pressione acustica 92 dB(A)

Livello di potenza acustica 105 dB(A)

DECLARACHO DE CONFORMIDADE

Declarados, sob NSSOA exusiva responsabilitadie, que este produits cumpre as seguentes normas ou documents normativos. EN61029-1, EN55014, EN60555-2, EN60555-3, DIN VDE 0740-510, 93/68/EWG, 73/23/EWG, 89/336/EEC.
