EMS-2026SCL - Scie électrique RYOBI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie électrique à coupe d'onglet radiale
Marque	RYOBI
Modèle	EMS-2026SCL
Puissance absorbée	2000 W
Vitesse à vide	4500 tr/min
Diamètre de lame	254 mm
Alésage	30 mm
Poids	18 kg
Alimentation	230 V AC, 50 Hz
Laser intégré	Classe 2, 650 nm, < 1 mW
Capacité de coupe (90° onglet, 90° inclinaison)	90 x 305 mm
Capacité de coupe (45° onglet, 90° inclinaison)	90 x 215 mm
Capacité de coupe (90° onglet, 45° inclinaison)	42 x 305 mm
Capacité de coupe (45° onglet, 45° inclinaison)	42 x 215 mm
Niveau de pression acoustique	92 dB(A)
Niveau de puissance acoustique	105 dB(A)
Protège-lame inférieur	Auto-rétractable en plastique transparent antichoc
Guide de coupe	Laser et butée arrière
Serre-joint	Inclus
Bras d'extension	2 inclus, pour soutien des longues pièces
Sac à poussière	Inclus
Verrouillage en position de transport	Oui
Garantie	24 mois

FOIRE AUX QUESTIONS - EMS-2026SCL RYOBI

Comment changer la lame de la scie ?

Débranchez la scie. Retirez la vis du bras du protège-lame inférieur et desserrez la vis du cache du boulon de la lame. Verrouillez l'arbre en appuyant sur le bouton de verrouillage (15) et tournez la lame. Desserrez le boulon de la lame (pas de vis gauche) et le flasque extérieur. Remplacez la lame en orientant les dents vers le bas. Remettez le flasque, serrez le boulon en maintenant le verrouillage d'arbre. Replacez le cache et le protège-lame.

Comment régler le laser ?

Placez la table à 0°. Desserrez la vis de réglage du laser. Allumez le laser et alignez le rayon sur le repère de l'échelle d'onglet. Resserrez la vis. Le laser est de Classe 2 : ne regardez pas directement le rayon.

Comment effectuer une coupe d'onglet ?

Réglez la table à l'angle souhaité en desserrant la manette de verrouillage (9) et en tournant la table. Bloquez la manette. Placez la pièce contre la butée, fixez-la avec le serre-joint. Abaissez la lame après avoir enclenché le laser et attendu la pleine vitesse.

Quelles sont les précautions de sécurité essentielles ?

Portez toujours des lunettes de sécurité et un masque anti-poussière. Ne portez pas de vêtements amples. Gardez les mains à plus de 75 mm de la lame. Utilisez la scie sur une surface stable, fixée à un établi. Ne travaillez pas sous l'emprise de l'alcool ou de drogues.

Comment nettoyer et entretenir la scie ?

Utilisez un chiffon propre et sec pour enlever la poussière. N'utilisez pas de solvants sur les pièces en plastique. Les roulements sont lubrifiés à vie, aucune lubrification supplémentaire n'est nécessaire. Vérifiez régulièrement l'état du cordon d'alimentation.

Comment utiliser les bras d'extension ?

Insérez les tiges des bras d'extension dans les trous sous la base et fixez-les avec les vis des pattes. Les deux bras doivent être montés pour soutenir les longues pièces à usiner et éviter qu'elles ne basculent.

Que faire si la scie ne démarre pas ?

Vérifiez l'alimentation électrique et le témoin de présence de tension (5). Si le témoin ne s'allume pas, vérifiez la prise et le fusible. Si le problème persiste, contactez un Centre Service Agréé Ryobi.

Comment régler la profondeur de coupe ?

Débranchez la scie. Tournez la vis de réglage de la profondeur (27) vers la gauche pour augmenter la profondeur, vers la droite pour la diminuer. Abaissez la lame dans le pare-éclats et vérifiez qu'elle ne touche aucun élément de la table. Serrez l'écrou hexagonal contre la butée pour bloquer le réglage.

Comment effectuer une coupe en biais ?

Réglez la table à 0° et bloquez-la. Desserrez la manette de verrouillage d'inclinaison (16) et inclinez le bloc moteur-lame à l'angle souhaité (0° à 45° vers la gauche). Bloquez la manette. Utilisez la butée coulissante réglée pour un appui correct. Procédez comme pour une coupe normale.

Comment fixer la scie à un établi ?

Utilisez les quatre trous dans la base pour la boulonner solidement à l'établi. Vous pouvez également utiliser des serre-joints. Assurez-vous que la scie est bien fixée avant toute utilisation pour éviter les accidents.

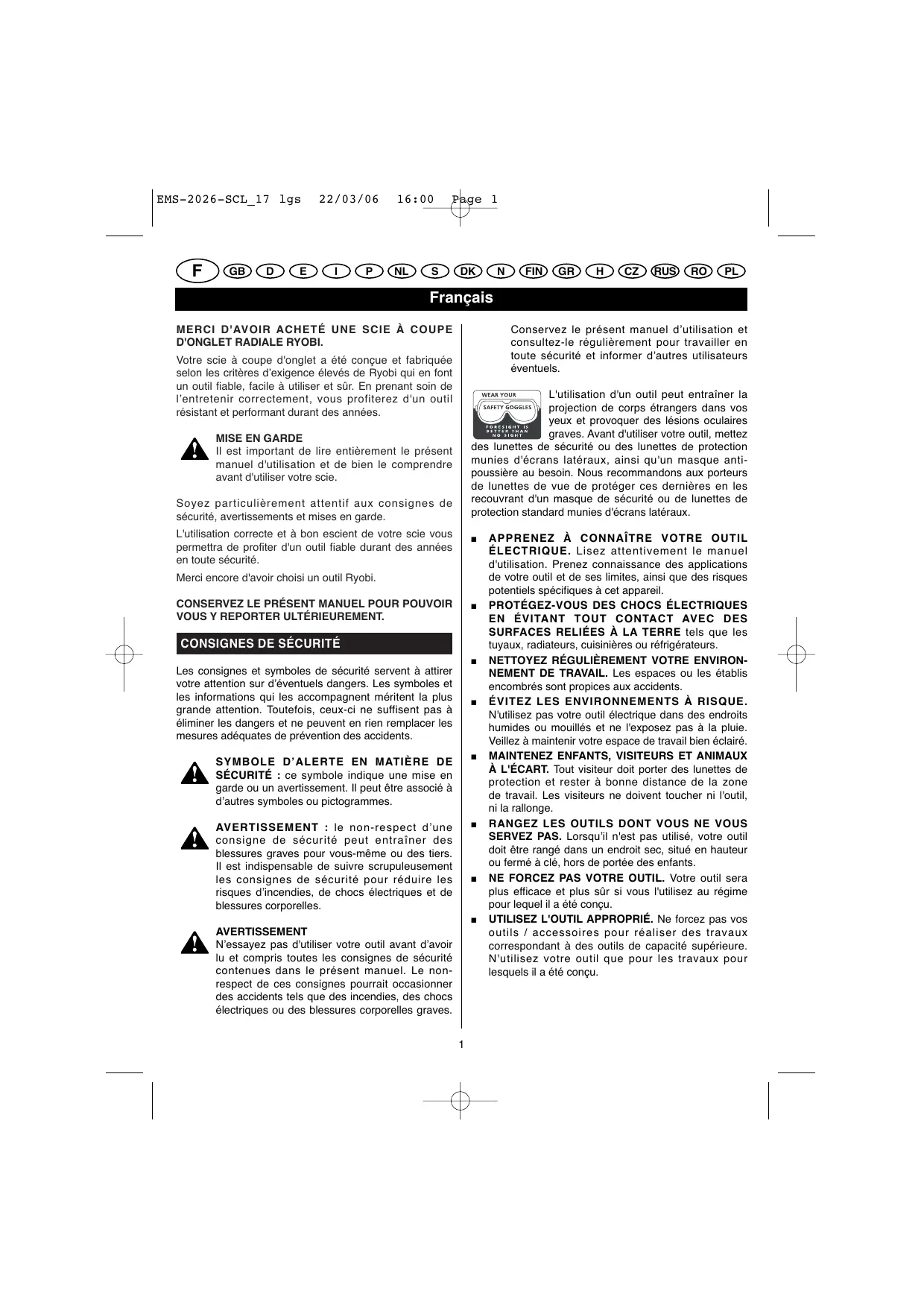

MODE D'EMPLOI EMS-2026SCL RYOBI

Votre scie à coupe d'onglet a été conçue et fabriquée selon les critères d'exigence élevés de Ryobi qui en font un outil fiable, facile à utiliser et sûr. En prenant soin de son entretenir correctement, vous profitez d'un outil résistant et performant durant des années.

Mise en GARDE

Il est important de lire entièrement le présent manuel d'utilisation et de bien le comprendre avant d'utiliser votre scie.

Soyez particulièrement attentif aux consignes de sécurité, avertissements et mises en garde.

L'utilisation correcte et à bon escient de votre scie vous permettra de profiter d'un outil fiable durant des années en toute sécurité.

Merci encore d'avoir choisi un outil Ryobi.

Consignes de sécurité

Les consignes et symboles de sécurité seront à attirer votre attention sur d'éventuels dangers. Les symboles et les informations qui les accompagnent méritent la plus grande attention. Toutefois, ceux-ci ne suffisent pas à éliminer les dangers et ne peuvent en rien remplacer les mesures déquates de prévention des accidents.

SYMBOLE D'ALERTE EN MATIÈRE DE SÉCURITE : ce symbole indique une mise en garde ou un avertissement. Il peut être associé à d'autres symboles ou pictogrammes.

AVERTISSEMENT: le non-respect d'une consigne de sécurité peut entraîner des blessures graves pour vous-même ou des tiers. Il est indispensable de suivre scrupuleusement les consignes de sécurité pour réduire les risques d'incendies, de chocs électriques et de blessures corporelles.

Avertissement

N'essayez pas d'utiliser votre outil avant d'avoir lu et compris toutes les consignes de sécurité contenues dans le présent manuel. Le non-respect de ces consignes pourrait occasionner des accidents tels que des incendies, des chocs électriques ou des blessures corporelles graves.

Conservez le présent manuel d'utilisation et consultez-le régulièrement pour travailler en toute sécurité et informer d'autres utilisateurs éventuels.

L'utilisation d'un outil peut entraîner la projection de corps étrangers dans vos yeux et provoquer des lésions oculaires graves. Avant d'utiliser votre outil, mettez

des lunettes de sécurité ou des lunettes de protection munies d’écrans latéraux, ainsi qu’un masque antipoussière au besoin. Nous recommandons aux porteurs de lunettes de vue de protéger ces dernières en les recouvrant d’un masque de sécurité ou de lunettes de protection standard munies d’écrans latéraux.

APPRENEZ À CONNAître VOTRE OUTIL ÉLECTRIQUE. Lisez attentivement le manuel d'utilisation. Prenez connaissance des applications de votre outil et de ses limites, ainsi que des risques potentiels spécifique à cet apparéil. PROTEGEZ-VOUS DES CHOCSELECTRIQUES EN EVITANT TOUT CONTACT AVEC DES SURFACES RELIESES A LA TERRE tels que les tuyaux, radiateurs, cuisinières ou réfrigerateurs. NETTOYEZ RÉGULIERÉMENT VÔTURE ENVIRONNEMENT DE TRAVAIL. Les espaces ou les établis encombrents sont propices aux accidents. ÉVITEZ LES ENVIRONNEMENTS À RISQUE. N'utilise pas toute outil électrique dans des endroits humides ou mouillés et ne l'exposez pas à la pluie. Veillez à maintainir son espace de travail bien éclairé. MAINTENEZ ENFANTS, VISITEURS ET ANIMAU X L'ECART. Tout visiteur doit porter des lunettes de protection et rester a bonne distance de la zone de travail. Les visateurs ne doivent toucher ni l'outil, ni la rallonge. RANGEZ LES OUTILS DON'T VOUS NE VOUS SERVEZ PAS. Lorsqu'il n'est pas utilisé, votre outil doit être range dans un endroit sec, situé en hauteur ou fermé à clé, hors de portée des enfants. NE FORCEZ PAS VOTRE OUTIL. Voiture outil sera plus efficace et plus sur si vous l'utilise au régime pour lequel il a ete concu. UTILISEZ L'OUTIL APPROPRIÉ. Ne forcez pas vos outils / accessoires pour réaliser des travaux correspondant à des outils de capacité supérieure. N'utilisez votre outil que pour les travaux pour lesquels il a été créé.

Consignes de sécurité

PORTEZ DES VÉTEMENTS ADEQUATS. Ne portez pas de vêtements amples ou de bijoux pouvant se prendre dans des éléments en mouvement. Nous vous recommendons de porter des gants en caoutchouc et des chaussures antidérapantes lorsque vous travaillée à l'extérieur. Si vous avez les cheveux longs, voirlez à les protégérer en les couvrant. PORTEZ TOUJOURS DES LUNETTES DE SECURITE. Les lunettes de vue ordinaires ne sont munies que de verres antichoc; ce ne sont pas des lunettes de sécurité. PROTEGEZ VOS POUMONS. Portez un masque anti-poussiere si le travail generé de la poussière. PROTEGEZ VOS OREILLES. Utilisez des protections auditives en cas d'utilisation prolongée de l'outil. VEILLEZ A TOUJOURS CONSERVER VOTRE EQUILIBRE. Prenez bien appui sur vos jambes et ne tendez pas le bras trop loin. N'utilise pas votre outil sur une échelle ou sur tout autre support instable. Veillez à ce que votre outil soit solidement maintainu lorsque vous travailliez en hauteur. ENTRETENEZ VOTRE OUTIL AVEC SOIN. Pour deGXmeurs résultats et une sccurite optimale, veiliez a ce que vos outils soit always aiguisés et propres. Lubrifiez et changez les accessoires selon les instructions. RETIREZ LES CLÉS DE SERRAGE. Prenez l'habitude de vérifier que les clés de serrage sont rétrées de l'outil avant de lemettre en marche. N'UTILISEZ JAMAIS VOTRE OUTIL DANS UN ENVIRONNEMENT EXPLOSIF. Les étincelles provenant du moteur pourraient enflammer des vapeurs inflammables. ASSUREZ-VOUS QUE LES POIGNÉES SONT PROPRES (NI HUILE, NI GRAISSE). Utilisé toujours un chiffon propre pour nettoyer votre outil. Ne le nettoyez jamais à l'aide de liquide de frein, de produits à base de pétrole ou de solvants forts. SOYEZ TOUJOURS VIGILANT ET RESTEZ MAITRE DE VOTURE OUTIL. Regardez bien ce que vous faites et faites appel à votre bon sens. N'utilise pas cette outil lorsque vous étés fatigué. Ne vous pressez pas lorsque vous utilisez cette outil. VÉRIFIEZ QU'AUCUNE PIECE N'EST ENDOMMAGEE. Avant de continuer à utiliser votre outil, vérifie qu'une protection ou un accessoire endommagé pourrait à fonctionner ou à replir sa fonction. Vérifie l'alignement et le bon fonctionnement des pieces mobiles.

Vérifiez qu'aucune pièce n'est cassée. Contrôlez le montage et tout autre élément pouvant affecter le fonctionnement de l'outil. Un protège-lame ou tout autre élément endommagé doit être réparé ou remplacé par un Centre Service Agréé Ryobi.

N'UTILISEZ PAS VOTRE OUTIL SI L'INTER- RUPTEUR NE PERMET PAS DE LE METRE EN MARCHE ET DE L'ARRÉTER. Faites replacer tout interrupteur défectueux dans un Centre Service Agréé Ryobi. N'UTILISEZ PAS VOTRE OUTIL SI VOUS ETES SOUS L'EMPRISE DE L'ALCOOL OU DE DROGUES, OU SI VOUS PRENEZ DES MÉDICAMENTS. NE LAISSEZ PAS DES ENFANTS OU DES PERSONNES HANDICAPÉES UTILISER L'OUTIL SANS ASSISTANCE. SURVEILLEZ LES ENFANTS POUR VOUS ASSURER QU'ILS NE JOUENT PAS AVEC L'OUTIL.

Conservez ces instructions pour pouvoir vous y reporter ultérieurement.

Ryobi améliore en permanence ses produits. Les caractéristiques et les équipements de votre outil sont donc susceptibles d'être modifiés sans préavis. Prenez connaissance des caractéristiques et des équipements actualisés de votre outil auprès de votre distributeur Ryobi.

Consignes de securite specifiques aux SCIES à COUPE d'onglet radiales

ASSUREZ-VOUS QUE LES PROTEGE-LAME SONT TOUJOURS EN PLACE ET EN ETAT DE MARCHE. Ne bloquez pas le protège-lame inférieur en position ouverte. Vérifiez le bon fonctionnement du protège-lame inférieur avant chaque utilisation. N'utilise pas votre scie si le protège-lame inférieur ne vient pas recouvrir correctement la lame. EN CAS D'UTILISATION A L'EXTÉRIER, UTILISEZ DES RALLYNGES D'EXTÉRIER. Lorsque vous travailliez à l'extérieur, utilisez uniquement des rallonges conçues pour une utilisation à l'extérieur. VEILLEZ A CE QUE LA LAME SOIT TOUJOURS PROPRE ET AIGUISEE. Une lame aiguisée limite les risques de blocage et de rebond. VEILLEZ A GARDER VOS MAINS ELOIGNÉES DE LA ZONE DE COUPE ET DE LA LAME. Ne passez pas vos mains sous la pierce à usiner pendant que la lame tourne. N'essayez pas de retarder de morceau débité tant que la lame est en rotation.

Consignes de securite specifiques aux SCIES à COUPE d'onglet radiales

AVERTISSEMENT : la lame tourne par inertie pendant quelques instants après l'arrêt de l'outil.

VÉRIFIEZ RÉGULIERÉMENT L'ÊTAT DU CORDON D'ALIMENTATION. S'il est endommage, faites-le réparer dans un Centre Service Agréé Ryobi. Veillez à toutjours savoir où se trouve le cordon et tenez-le à l'écart de la lame en mouvement. UTILISEZ UN GUIDE DE COUPE PARALLLE. Utilisez toujours un guide parallele pour les coupes parallles. AVANT D'EFECTUER UNE COUPE, vérifie toujours que les réglages de la profondeur, de l'inclinaison et de l'onglet sont bien ajustés. UTILISEZ UNIQUEMENT UNE LAME ADEQUATE. Utilisez uniquement une lame dont l'alésage est adapté. N'utilisez pas de flasques ou de boulons de lame défectueux ou mal ajustés. Le diamètre maximal de la lame de votre scie doit être de 254 mm. ÉVITEZ DE COUPER DANS DES PIEÇES COMPORTANT DES CLOUS. Lorsque vous sciez du bois, assurez-vous que la pièce à usiner ne compte pas de clous et retirez-les le cas échéant. NE TOUCHEZ JAMAIS LA LAME ou tout autre élément mobile pendant que vous utilisez la scie. NE FAITES JAMAIS DEMARRER VOTRE OUTIL lorsque la lame touche la pierce a usiner.

LUMIÈRE LASER. RADIATION LASER.

Ne regardez pas en direction du rayon.

Ne mettez le laser en marche que lorsque

L'outil est prêt à couper.

Produit laser de Classe 2.

Mise en GARDE

Conformez-vous strictement aux procédures et aux réglages décrits dans le présent manuel afin d'éviter une exposition dangereuse au rayonnement laser.

Type de laser : semiconducteur

Classe de laser : 2

Longueur d'onde : 650 nm

Tension : 3 V

Puissance du laser : < 1 mW

À l'attention des techniciens chargés de l'entretien.

MISE EN GARDE : Évitez toute exposition au rayon laser lors de l'entretien de cet outil.

Laser de classe 2 conforme aux normes EN60825-1:1994+A2:2001+A1:2002.

Avertissement

Ne regardez pas directement le rayon laser.

Veillez respecter les consignes de sécurité suivantes afin d'éviter les accidents liés à une exposition au rayon laser :

Utilisez et entretenez le laser conformément aux instructions du fabricant. N'orientez jamais le rayon laser en direction de personnes ou d'objets autres que la pièce à usiner. N'orientez pas délibérément le rayon laser en direction d'une personne. Si le rayon laser était orienté accidentellement vers les yeux d'une personne, l'exposition ne doit en aucun cas excéder 0,25 s. Assurez-vous toujours que le rayon laser est orienté vers une pièce à usiner dont la matière n'est pas réfléchissante (à savoir vers une pièce en bois ou recouverte d'un enduit non lisse). Le laser ne doit pas être utilisé sur des pièces brillantes telles que des pièces en métal car une surface réfléchissante risque de renvoyer le laser en direction de l'utilisateur. Ne replacez pas le laser de scie par un autre type de laser. Les réparations doivent être effectuées par un Centre Service Agré Ryobi uniquement.

Description

1. Interrupteur marche / arrêt du laser
2. Laser
3. Gachette
4. Protège-lame inférieur
5. Témoin de présence de tension
6. Pare-éclats
7. Échelle d'inclinaison
8. Bras d'extension
9. Manette de verrouillage de la table
10. Échelle d'onglet
11. Table
12. Serre-joint
13. Butée arrête
14. Dispositif de verrouillage en position de transport
15. Bouton de verrouillage de l'arbre
16. Manette de verrouillage de l'inclinaison
17. Sac à poussière
18. Protège-lame supérieur
19. Vis de réglage du laser
20. Lever de déverrouillage du protège-lame inférieur
21. Vis de blocage du mouvement radial
22. Guide du mouvement radial
23. Molette arrêt de verrouillage
24. Butée auxiliaire coulissante
25. Poignée principale

Description

1. Poignée de transport
2. Vis de réglage de la profondeur de coupe

Fig. 37: La moulure est à PLAT sur la TABLE

A. Clé hexagonale de 5 mm B. Clé mixte de 12 mm C. Équerre simple D. Équerre combinée

LISTE des accessoires

E. Sac à poussière F. Serre-joint G. Bras d'extension H. Vis pour patte de fixation I. Patte de fixation J. Clé plate hexagonale

Puisance absorbée	2000 watt
Vitesse à vide	4500 tours/min
Diamètre de la lame	254 mm
(Ø 254 mm x Ø 30 mm x 40 dents)
Alésage	30 mm
Poids	18 kg

Capacités de coupe

Onglet 90°	x Inclinaison 90°	90 mm x 305 mm
Onglet 45° (D)	x Inclinaison 90°	90 mm x 215 mm
Onglet 45° (G)	x Inclinaison 90°	90 mm x 215 mm
Onglet 90°	x Inclinaison 45°	42 mm x 305 mm
Onglet 45° (D)	x Inclinaison 45°	42 mm x 215 mm
Onglet 45° (G)	x Inclinaison 45°	42 mm x 215 mm

Avertissement

Pour éviter les démarrages involontaires pouvant provoquer des blessures corporelles graves, veuillez monter complètement votre scie, effectuer tous les réglages requis et vérifier que les pièces sont bien serrées avant de brancher votre outil. Notre scie ne doit jamais être branchée lorsque vous montez des pièces, effectuez des réglages, installez ou retirez la lame, ou lorsque vous ne l'utilisez pas.

Fixation du serre-joint (fig. 1 et 2)

Pour attacher le serre-joint (12), insérez la tige de fixation dans le trou prévu à cet effet et tournez la molette arrière de verrouillage (23) vers la droite pour bloquer l'ensemble.

BRAS d'extension (fig. 3, 4 et 5)

• Insérez les deux tiges du bras d'extension (8) dans les trous prévus à cet effet sous la base, d'un côté de la table, et insérez l'une des tiges dans une patte de fixation sous la table. Serrez ensuite la vis de la patte de fixation afin de fixer le bras d'extension.
• Insérez le deuxième bras d'extension de l'autre côté de la base en procédant de la même manière. Les bras d'extension doivent être fixés de part et d'autre de la base de la scie pour une stabilité optimale de la pièce à usiner.

SAC à poussières (fig. 6)

Appuyez sur les deux éléments en métal du sac à poussière (17) pour le fixer sur la buse d'évacuation de la poussière.

Dispositif de verrouilage en position de transport (fig. 7)

Votre scie est équipée d'un dispositif (14) permettant de la verrouiller en position de transport. Pour déverrouiller le bloc moteur-lame, tirez le dispositif vers l'extérieur puis relevez le bloc moteur-lame à l'aide de la poignée.

Blocage du mouvement RADIAL (fig. 8)

Pour éviter tout mouvement de coulissement du bloc moteur-lame en cours de transport, serrez la vis de blocage du mouvement radial (21).

Réglage de la TABLE entre et (fig. 9)

Votre scie à coupe d'onglet permet de réaliser des coupes d'onglet entre et à droite et à gauche et compte des pré-réglages angulaires à 0 - 15 - 22,5 - 30 et. Desserrez la manette de verrouillage de la table (9) en la tournant vers la gauche et placez la table à l'angle de coupe souhaité. Resserrez la manette de verrouillage de la table pour verrouiller la table dans la position.

BUTÉE (fig. 9)

Votre scie à coupe d'onglet est équipée d'une butée arrière (13) contre laquelle vous devez appuyer la pièce à usiner lorsque vous effectuez une coupe, quelle qu'elle soit.

Protege-lame inférieur autoretractable (fig. 10)

Le protège-lame inférieur (4) est constitué de plastique transparent antichoc qui protège la lame des deux côtés. Il se rétracte sur le protège-lame supérieur lorsque la lame pénétre dans la pièce à usiner.

Avertissement

Quatre trous sont prévus dans la base de votre scie pour la fixer à un établi. Avant d'utiliser votre scie à coupe d'onglet, assurez-vous toujours qu'elle est correctement fixée à un établi ou autre support de travail ajustat. Le non-respect de cette consigne peut entraîner des accidents et des blessures corporelles graves.

Branchement électrique

Votre scie comporte un moteur de qualité. Elle ne doit être branchée qu'à une prise CA dont l'alimentation correspond à celle spécifiée sur la plaque signalétique de l'outil. N'utilisez pas cet outil avec du courant continu (CC). Une chute de tension importante entraîne une surchauffe du moteur et une perte de puissance. Si votre outil ne fonctionne pas alors qu'il est branché, vérifiez de nouveau l'alimentation.

Avertissement

L'utilisation d'un outil électrique peut entraîner la projection de corps étrangers dans vos yeux et provoquer des lésions oculaires graves. Avant d'utiliser notre outil, mettez des lunettes de sécurité ou des lunettes de protection munies d'écrans latéraux, ainsi qu'un masque antipoussière au besoin.

Nous recommandons à ceux qui portent des lunettes de vue de protéger ces dernières en les recouvrant d'un masque de sécurité ou de lunettes de protection standard munies d'écrans latéraux.

Avertissement

N'essayez pas de modifier votre scie ou d'ajouter des accessoires dont l'utilisation n'est pas recommandée. De telles transformations ou modifications relevant de l'utilisation abusive et risquent de créer des situations dangereuses pouvant entraîner des blessures corporelles graves.

Reglages

Votre scie à coupe d'onglet a été réglée en usine pour permettre des coupes de grande précision. Cependant, il est possible que certaines pièces aient été déréglées au cours du transport. De même, après un certain temps, il sera probablement nécessaire de procéder à de nouveaux réglages du fait de l'usure. Après avoir déballé cette scie, vérifie les réglages décrits ci-après avant utilisation. Procédez aux réglages nécessaires et vérifiez régulièrement l'alignement des pièces pour vous assurer que la scie coupe avec précision.

Avertissement

Pour éviter les démarrages involontaires pouvant provoquer des blessures corporelles graves, veillez à monter complètement votre scie avant de la brancher à une prise de courant. Votre scie ne doit jamais être branchée lorsque vous montez des pièces, effectuez des réglages, installez ou retirez la lame, ou lorsque vous ne l'utilisez pas.

Comme indiqué précédemment, votre scie a été assemblée et réglée en usine. Seuls le sac à poussière, le serre-joint et les bras d'extension doivent être montés sur la scie par l'utilisateur.

DANGER

Les dimensions de la lame de votre scie ne doivent pas dépasser 254 mm de diamètre et 2,0 mm d'épaisseur. N'utilisez jamais une lame plus épaisse car elle ne permettrait pas au flasque extérieur de lame de s'enclencher correctement avec le méplat de l'arbre. Les lames trop grandes toucheront les protège-lames et les lames trop épaisses ne permettront pas au boulon de la lame de fixer correctement la lame à l'arbre. Ces situations peuvent entraîner des accidents et des blessures corporelles graves.

Réglages

Retirez la vis (a) du bras du protège-lame inférieur (c) et desserrez la vis du cache du boulon de la lame jusqu'à ce qu'il soit possible de lever le bloc moteur-lame et d'avoir accès au boulon de la lame (Fig. 10) Appuyez sur le bouton de verrouillage de l'arbre (15) tout en faisant tourner la lame (Fig. 11). - Desserrez le boulon de la lame (a) ainsi que le flasque extérieur de la lame (b) pour replacer la lame (c). Utilisez la clé (d) pour desserrer le boulon de la lame.

Remarque: le boulon a un pas de vis gauche; il faut donc le tourner vers la droite pour le desserrer (Fig. 12).

Retirez ensuite le flasque extérieur et la lame. Insérez la lame neuve sur l'arbre. Remettez en place le flasque extérieur de la lame puis serrez fermement le boulon de la lame tout en appuyant sur le bouton de verrouillage de l'arbre (Fig. 12). Remettez en place le cache du boulon de la lame et le protège-lame inférieur. Serrez la vis du cache du boulon de la lame. Fixez le bras au protège-lame inférieur. Vérifiez que le protège-lame fonctionne correctement avant de mettre votre scie en marche.

Avertissement

Si le flasque interieur a été retiré, remettez-le en place avant d'insérer la lame sur l'arbre. Le non-respect de cette consigne pourrait provoquer un accident car la lame ne serait pas correctement serrée.

Mise en GARDE

Placez toujours la lame avec les dents orientées vers le bas.

Mise a l'équerre de la LAME et de la BUTEE (FIG. 13-17)

Débranchez votre scie. Baissez le bloc moteur-lame au maximum et enfoncer le dispositif de verrouillage (14) pour maintenir le bloc en position de transport. Desserrez la manette de verrouillage de la table (9) (Fig. 14a). Faites tourner la table (11) jusqu'à ce que l'indicateur (c) soit sur (Fig. 14a & b). Resserrez la manette de verrouillage de la table (9). Posez une équerre (a) à plat sur la table (11). - Placez un côté de l’équerre contre la butée (13).

Faites glisser l'autre côté de l’équerre contre la partie plate de la lame (b) (Fig. 14a). Remarque: assurez-vous que l’équerre touche la partie plate de la lame, et non la denture. Le bord de l’équerre et la lame doivent être parallèles, tel qu'illustré à la figure 14a. Si le bord avant ou arrière de la lame s'écarte (a) de l’équerre, tel qu'illustré à la figure 15, des réglages sont nécessaires. Desserrez la vis de la butée coulissante (c) (Fig. 13) ainsi que la vis (a) (Fig. 2) puis retirez la butée coulissante (24). Desserrez les vis à tête creuse (b) qui fixent la butée arrière (13) à la table (11) (Fig. 13). Faites glisser la butée arrière (13) vers la droite ou la gauche jusqu'à ce que la lame soit parallèle à l’équerre. Resserrez bien les vis (b) et vérifiez à nouveau que la butée arrière est perpendiculaire à la lame. Remettez en place la butée coulissante (24) ainsi que les vis (a & c) (Fig. 2 & 13). Une fois les mises à l’équerre effectuées, il sera peut-être nécessaire de desserrer la vis (d) de l’indicateur (c) pour le remettre sur zéro (Fig. 14b).

Mise à l'équerre de la LAME et de la TABLE (fig. 16 - 21)

Baissez le bloc moteur-lame au maximum et enfoncer le dispositif de verrouillage (14) pour maintenir le bloc en position de transport (Fig. 7). Débloquez la manette de verrouillage de l'inclinaison (16), placez le bloc moteur-lame sur et bloquez de nouveau la manette de verrouillage de l'inclinaison (Fig. 16). - Placez une équerre (b) à plat sur la table (11), contre la lame (a) : si la lame et la table ne sont pas d'équerre, réglez l'angle de la façon suivante (Fig. 17) :

• Dévissez la vis de butée d'inclinaison située du côté droit de la lame à l'aide d'une clé hexagonale (a) (Fig. 18).
• Veillez à ce que la lame (a) soit bien perpendiculaire à la table (11) à l'aide d'une équerre, puis bloquez la manette de verrouillage de l'inclinaison (Fig. 19).

Resserrez la vis de butée d'inclinaison à (a). Vérifiez que l'angle est bien de à l'aide d'une équerre placée entre la table et la lame. Si la table et la lame ne sont pas d'équerre, réglez de nouveau la vis de butée d'inclinaison à (Fig. 20). Une fois l'indicateur (b) correctement aligné sur le repère, serrez la vis de l'indicateur (c) (Fig. 21).

Réglage de l'angle entre la LAME et la TABLE (fig. 22 & 23)

Inclinez le bloc moteur-lame à (Fig. 22). Lorsque le bloc moteur-lame est incliné, vérifiez à l'aide d'une équerre que l'angle formé entre la lame et la table est bien de. Si ce n'est pas le cas, régalez la vis de butée (a) en la tournant vers la gauche jusqu'à ce que l'angle soit effectivement de Fig. 22-23

Réglage de la profondeur de COUPE (fig. 24 & 25)

Débranchez la scie. La lame pénètre plus profondément en tournant la vis de réglage de la profondeur de coupe (27) vers la gauche et moins profondément en tournant la vis vers la droite. Baissez la lame dans le pare-éclats de la table, puis vérifiez que la profondeur de coupe est maximale.

Attention

Pour éviter tout risque de blessures ou d'endommagements de l'outil, vérifie lors du réglage de la profondeur de coupe que la lame ne touche aucune élément de la table.

Procédez à de nouveaux réglages si nécessaire. Pour éviter que la vis de réglage de la profondeur de coupe (27) ne tourne, serrez fermement l'écrou hexagonal (a) contre la butée (13).

RéGLAGE DU VERROUILAGE D'ONGLET (Fig. 26)

Après un certain temps d'utilisation de la scie, il peut être nécessaire de régler à nouveau le verrouillage d'onglet.

Desserrez la vis de blocage située en dessous de la manette de verrouillage de la table (9) à l'aide d'une clé hexagonale (Fig. 26a). Tournez la manette de verrouillage de la table (9) vers la droite jusqu'à ce que la table soit complètement bloquée (Fig. 26b). Resserrez la vis de blocage afin de conserver le nouveau réglage du verrouillage d'onglet (Fig. 26c).

Applications

N'utilisez votre scie que pour les applications mentionnées ci-après:

Coupe transversale du bois et du plastique. - Coupe transversale des onglets, des jointures, etc. pour les encadrements de photos, les moulures, les encadrements de porte et les travaux de menuiserie.

Remarque : La lame fournie pour les coupes transversales convient pour la plupart des opérations de coupe du bois.

Avertissement

Avant de commencer à couper, fixez votre scie à coupe d'onglet à un établi à l'aide de serre-joints ou de boulons. N'utilisez jamais votre scie à coupe d'onglet sur le sol ou en position accroupie. Vous réduirez ainsi les risques de blessures corporelles graves.

Avertissement

Fixez la pièce à usiner à l'aide du serre-joint d'un seul côté de la lame. La pièce à usiner ne doit pas être maintenue des deux côtés pour éviter que la lame se pince dans la pièce, ce qui pourrait faire caler le moteur et provoquer un rebond. Ceci peut entraîner un accident et des blessures corporelles graves.

Témoin de présence tension (fig. 27)

Lorsque l'outil est sous tension, le témoin de présence tension (5) s'allume. Si tel n'est pas le cas, vérifie l'alimentation.

COUPE transversale

Une coupe transversale consiste à couper transversalement au fil de la pierre à usiner. Pour effectuer une coupe transversale, la table doit être réglée sur la position. Pour effectuer des coupes d'onglet transversales, la table doit être positionnée à un angle autre que

Pour effectuer des COUPES tranversales avec votre SCIE (fig. 28):

Débloquez la position de transport et relevez complètement le bloc moteur-lame. Déverrouillez la table. - Faites tourner la table jusqu'à ce que l'indicateur s'aligne sur l'angle souhaité sur l'échelle d'onglet. ■ Bloquez la manette de verrouillage de la table.

Remarque: Vous pouvez régler facilement la table sur 0° - 15° - 22,5° - 30° et vers la droite ou vers la gauche grâce à l'échelle graduée. La table peut être placée sur l'un des pré-réglages angulaires de l'échelle d'onglet.

• Placez la pièce à usiner à plat sur la table avec un bord appuyé fermement contre la butée. Si la pièce est gauchie, placez le côté convexe contre la butée (13) et fixez-la à l'aide du serre-joint (12) (Fig. 28a). Si le côté concave est placé contre la butée (13), la planche risque de s'appuyer contre la lame en fin de coupe et de la bloquer (Fig. 28b). Lorsque vous coupez de longues pièces, soutenez chaque extrémité de la pièce à l'aide des bras d'extension. Pour permettre le laser en marche, appuyez sur l'interrupteur marche/arrêt (1) du laser.
• Alignez la ligne de guidage de la pièce à usiner avec la lame. Utilisez le serre-joint (12) pour bloquer la pièce à usiner contre la butée (13).

Avertissement

Pour éviter les blessures corporelles graves, vos mains doivent rester en dehors de la zone "mains interdites", à 75 mm minimum de la lame. N'effectuez jamais de coupe à main levée (sans appuyer la pièce à usiner contre la butée). La lame pourrait accrocher la pièce si cette dernière glissait ou se tordait.

Avant de mettre la scie en marche, effectuez un essai à vide pour vous assurer que la coupe ne présente pas de difficultés. Saisissez fermement la poignée de la scie puis appuyez sur la gâchette. Attendez quelques secondes pour permettre à la lame d'atteindre sa vitesse maximale. Appuyez sur le levier de déverrouillage du protégelame inférieur puis baissez le bloc moteur-lame afin de faire pénétrer la lame dans la pièce à usiner.

Relâchez la gâchette et attendez que la lame s'arrête de tourner avant de la retirer de la pièce à usiner.

COUPE en BIAIS

Une coupe en biais consiste à couper transversalement au fil de la pièce à usiner avec la lame inclinée par rapport à la table (11). Les coupes en biais s'effectuent avec la table en position et la lame à un angle entre et.

Pour effectuer des COUPES en BIAIS avec votre SCIE (fig. 29):

Débloquez la position de transport et relevez complètement le bloc moteur-lame. Desserrez la manette de verrouillage de la table. - Faites tourner la table jusqu'à ce que l'indicateur soit aligné sur l'échelle d'onglet. ■ Bloquez la table en serrant la manette de verrouillage de la table vers la droite.

Avertissement

Pour éviter les blessures corporelles graves, veillez à bien bloquer la manette de verrouillage de la table avant d'effectuer une coupe. Si la manette de verrouillage de la table n'est pas bloquée, la table est susceptible de bouger pendant une coupe et d'entraîner des blessures corporelles graves.

Assurez-vous que la manette de verrouillage de la table est bien serrée. Avant d'incliner le bloc moteur lame, il est nécessaire de régler la bague coulissante (24) afin d'obtenir l'angle d'inclinaison souhaité. Desserrez la vis de la bague arrière (13), faites coulisser la bague pour la placer dans la position souhaitée, puis resserrez la vis de la bague (Fig. 30). - Desserrez la manette de verrouillage de l'inclinaison (16) et inclinez le bloc moteur-lame vers la gauche jusqu'à l'inclinaison souhaitée. L'angle de coupe en biais peut être réglé entre et Alignez l'indicateur avec l'angle souhaité. Une fois le bloc moteur-lame incliné à l'angle souhaité, serrez fermement la manette de verrouillage d'inclinaison. - Placez la pièce à usiner à plat sur la table avec un bord appuyé fermement contre la bague. Si la pièce est gauchie, placez le côté convexe contre la bague (13) et fixez-la à l'aide du serre-joint (12) (Fig. 28a). Si le côté concave est placé contre la bague (13), la planche risque de s'appuyer contre la lame en fin de coupe et de la bloquer (Fig. 28b).

Utilisation

Lorsque vous coupez de longues pièces, soutenez chaque extrémité de la pièce à l'aide des bras d'extension. Pour permettre le laser en marche, appuyez sur l'interrupteur marche/arrêt (1) du laser. Alignez la ligne de GUIDAGE de la pièce à usiner avec la lame. Utilisez le serre-joint (12) pour bloquer la pièce à usiner contre la butée (13).

Avertissement

Pour éviter les blessures corporelles graves, vos mains doivent rester en dehors de la zone "mains interdites", à 75 mm minimum de la lame. N'effectuez jamais de coupe à main levée (sans appuyer la pièce à usiner contre la butée). La lame pourrait accrocher la pièce si cette dernière glissait ou se tordait.

Avant de mettre la scie en marche, effectuez un essai à vide pour vous assurer que la coupe ne présentera pas de difficultés. Saisissez fermement la poignée de la scie puis appuyez sur la gachette. Attendez quelques secondes pour permettre à la lame d'atteindre sa vitesse maximale. Déverrouillez le protège-lame inférieur puis baissez le bloc moteur-lame afin de faire pénétrer la lame dans la pièce à usiner. Relâchez la gâchette et attendez que la lame s'arrête de tourner avant de la retirer de la pièce à usiner.

COUPE d'onglet DOUBLE (fig. 31)

Une coupe d'onglet double consiste à utiliser à la fois un angle d'onglet et un angle de biais. Ce type de coupe est utilisé pour réaliser des encadrements, couper des moulures, fabriquer des boîtes aux côtés inclinés et pour certaines coupes de charpentes.

Pour effectuer ce type de coupe, la table doit être tournée jusqu'à l'angle souhaité et le bloc moteur-lame doit être incliné jusqu'à l'angle de biais sélectionné. Les réglages d'une coupe d'onglet double doivent être effectués avec beaucoup de soin, du fait de l'interaction entre les deux angles.

Les réglages des angles de coupe d'onglet et de biais sont interdépendants. Lorsque vous modifiez le réglage de l'angle de coupe d'onglet, vous modifiez l'impact du réglage de l'inclinaison. De même, lorsque vous modifiez le réglage de l'inclinaison, vous modifiez l'impact du réglage de l'angle de coupe d'onglet.

Vous devrez peut-être essayer plusieurs réglages avant d'obtenir la coupe souhaitée. Lorsque vous avez effectué le réglage du second angle, vérifiez à nouveau le réglage du premier angle puisque le réglage du second angle peut avoir modifié celui du premier.

Une fois que vous avez obtenu les deux réglages corrects pour une coupe donnée, réalisez toujours une coupe d'essai dans une chute avant d'effectuer la coupe définitive dans la pièce à usiner (Fig. 31).

Pour effectuer des COUPES d'onglet DOUBLE avec votre SCIE (fig. 32) :

Débloquez la position de transport et relevez complètement le bloc moteur-lame. Débloquez la manette de verrouillage de la table. - Faites tourner la table jusqu'à ce que l'indicateur soit aligné avec l'angle souhaité sur l'échelle d'onglet. Rebloquez la manette de verrouillage de la table.

Remarque: Vous pouvez régler facilement la table sur 0° - 15° - 22.5° - 30° et vers la droite ou vers la gauche grâce à l'échelle graduée. La table peut être réglée sur l'un des pré-réglages angulaires de l'échelle d'onglet.

Avertissement

Pour éviter les blessures corporelles graves, vos mains doivent rester en dehors de la zone "mains interdites", à 75 mm minimum de la lame. N'effectuez jamais de coupe à main levée (sans appuyer la pièce à usiner contre la butée). La lame pourrait accrocher la pièce si cette dernière glissait ou se tordait.

Assurez-vous que la manette de verrouillage de la table est bien serrée. Avant d'incliner le bloc moteur-lame, il est nécessaire de régler la butée coulissante (24) afin d'obtenir l'angle d'inclinaison souhaité. Desserrez la vis de la butée arrière (13), faites coulisser la butée pour la placer dans la position souhaitée, puis resserrez la vis de la butée (Fig. 30). - Desserrez la manette de verrouillage de l'inclinaison (16) et inclinez le bloc moteur-lame vers la gauche jusqu'à l'inclinaison souhaitée. L'angle de coupe en biais peut être réglé entre et Alignez l'indicateur avec l'angle souhaité. Une fois le bloc moteur-lame incliné à l'angle souhaité, serrez fermement la manette de verrouillage de l'inclinaison.

Utilisation

• Placez la pièce à usiner à plat sur la table avec un bord appuyé fermement contre la butée. Si la pièce est gauchie, placez le côté convexe contre la butée (13) et fixez-la à l'aide du serre-joint (12) (Fig. 28a). Si le côté concave est placé contre la butée (13), la planche risque de s'appuyer contre la lame en fin de coupe et de la bloquer (Fig. 28b). Lorsque vous coupez de longues pièces de bois ou de moulures, soutenez l'extrémité opposée de la pièce à l'aide d'un bras d'extension. Pour permettre le laser en marche, appuyez sur l'interrupteur marche/arrêt (1) du laser.
• Alignez la ligne de guidage de la pièce à usiner avec la lame. Utilisez le serre-joint (12) pour bloquer la pièce à usiner contre la butée (13).

Avertissement

Pour éviter les blessures corporelles graves, vos mains doivent rester en dehors de la zone "mains interdites", à 75 mm minimum de la lame. N'effectuez jamais de coupe à main levée (sans appuyer la pièce à usiner contre la butée). La lame pourrait accrocher la pièce si cette dernière glissait ou se tordait.

Avant de mettre la scie en marche, effectuez un essai à vide pour vous assurer que la coupe ne présentera pas de difficultés. Saisissez fermement la poignée de la scie puis appuyez sur la gachette. Attendez quelques secondes pour permettre à la lame d'atteindre sa vitesse maximale. - Déverrouillez le protège-lame inférieur puis baissez lentement le bloc moteur-lame afin de faire pénétrer la lame dans la pièce à usiner. Relâchez la gâchette et attendez que la lame s’arrête de tourner avant de la retirer de la pièce à usiner.

Soutien des longues PIECES à USINER (fig. 33)

Les deux bras d'extension (8) ont été conçus pour soutenir les longues pièces à usiner afin d’éviter qu’elles ne basculent. Ces allonges doivent permettre à la pièce de reposer à plat sur la base et sur la table pendant la coupe. Utilisez les ergots pour bloquer la pièce à usiner.

COUPE Des grandes PIECES à l'aide du mouvement RADIAL (fig. 34, 35 et 36)

Lorsque vous coupez de grandes pièces à usiner en faisant coulisser le bloc moteur-lame, il convient de placer la pièce fermement contre la butée arrêté et de la bloquer à l'aide du serre-joint.

Desserrez la vis de blocage du mouvement radial (21). Saisissez fermement la poignée de la scie (25) (Fig. 34). Faites coulisser le bloc moteur-lame le plus possible vers l'arrière puis appuyez sur la gachette (3) (Fig. 35). Baissez lentement la lame (a) afin de la faire pénétrer dans la pièce à usiner puisoussez le bloc moteur-lame vers l'avant afin de le faire coulisser de nouveau en direction de la butée auxiliaire coulissante (24) (Fig. 36).

Avertissement

Ne forcez jamais la poignée du bloc moteur-lame vers la droite ou vers la gauche car cela fausserait l'alignement de la lame et ne donnerait pas une coupe précise.

Position de la moulure à PLAT sur la TABLE (fig. 37)

Afin d'utiliser cette méthode pour couper avec précision des moulures en couronne pour des coins internes ou externes à angle droit, posez la moulure avec sa surface interne la plus large à plat sur la table (11), appuyée contre la butée (13). Lorsque vous configurez les angles de biais et d'onglet pour les coupes d'onglet double, n'oubliez pas que les réglages sont interdépendants : lorsque vous modifiez un angle, l'autre s'en trouve modifié. - Les angles pour les moulures en couronne sont très précis et difficiles à régler. Étant donné que les angles ont tendance à se dérégler, tous les réglages doivent d'abord être testés sur des chutes de moulures. De plus, la plupart des ur ne sont pas exactement perpendiculaires, il faudra donc ajuster les réglages en conséquence. Lorsque vous coupez des moulures en couronne avec cette méthode, l'angle de biais doit être réglé à 33.85°. L'angle d'onglet doit être réglé à 31.62° vers la droite ou la gauche, selon la situation. Référez-vous au tableau ci-après pour les bonnes configurations d'angles et le bon positionnement de la moulure sur la table. - Les réglages dans le tableau ci-après peuvent être utilisés pour couper des moulures en couronne avec des angles de et. La moulure doit être positionnée à plat sur la table.

Type de coupe

33,85°

Côté gauche, coin intérieur

1. Positionnez le bord supérieur de la moulure contre la butée.
2. Table réglée sur 31,62° à droite
3. Conservez l'extrémité à gauche de la coupe

33,85°

Côté droit, coin intérieur

1. Positionnez le bord inférieur de la moulure contre la butée.
2. Table réglée sur 31,62° à gauche
3. Conservez l'extrémité à gauche de la coupe

33,85°

Côté gauche, coin extérieur

1. Positionnez le bord inférieur de la moulure contre la butée.
2. Table réglée sur 31,62° à gauche
3. Conservez l'extrémité à droite de la coupe

33,85°

Côté droit, coin extérieur

1. Positionnez le bord supérieur de la moulure contre la butée.
2. Table réglée sur 31,62° à droite
3. Conservez l'extrémité à droite de la coupe

COUPE D'une piece gauchie (fig. 38 et 39)

Lorsque vous coupez une pièce gauchie, assurez-vous toujours qu’elle est positionnée sur la table avec son côté convexe contre la butée (13) tel qu’illustré à la figure 38.

Si la pièce gauchie est mal positionnée, tel qu'illustré à la figure 39, la pièce pincera la lame juste avant la fin de la coupe.

Avertissement

Pour éviter les rebonds et les blessures corporelles graves, ne placez jamais le bord concave d'une pièce gauchie ou courbe contre la butée.

RAYON LASER (fig. 40)

Le rayon du laser indique précisément l'endroit où la lame va couper dans la pièce à usiner.

Utilisez le laser dès que vous en avez besoin :

A. Il suffit d'appuyer sur l'interrupteur pour l'allumer et de réappuyer sur ce même interrupteur pour l'éteindre.

Le cordon d'alimentation de l'util fournit le courant nécessaire au fonctionnement du laser. Avant d'être utilisé pour la première fois, le rayon laser doit être correctement aligné.

Placez la table sur [Desserrez légèrement la vis de réglage du laser]. Allumez le laser et alignez le rayon de façon à ce qu’il pointe de manière précise sur le repère de l’échelle d’onglet. Resserrez la vis avant d’utiliser votre scie.

Avertissement

Seules des pièces de rechange Ryobi d'origine doivent être utilisées en cas de remplacement. L'utilisation de toute autre pièce est susceptible de désigner un danger ou d'endommager votre outil.

Consignes d'ordre général

N'utilisez pas de solvants pour nettoyer les pièces en plastique. La plupart des plastiques sont susceptibles d'être endommagés par les solvants disponibles dans le commerce. Utilisez un chiffon propre pour essuyer les impuretés, la poussière, etc.

Avertissement

Les éléments en plastique ne doivent jamais entrer en contact avec du liquide de frein, de l'essence, des produits à base de pétrole, des huiles pénétrantes, etc. Ces produits chimiques contiennent des substances qui peuvent endommager, déterminer ou détruire le plastique.

Il est avéré que les outils électriques utilisés sur de la fibre de verre, par exemple dans des bateaux ou des voitures de sport, sur des panneaux de revêtement, de l’enduit et rebouchage ou du plâtre ont tendance à s'user plus rapidement et à présenter plus de défaillances. Les copeaux et la scorie provenant de ces matériaux sont en effet très abrasifs pour les pièces des outils électriques comme les roulements, les brosses, les interrupteurs, etc. Par conséquent, l'utilisation prolongée de cet outil sur de la fibre de verre, des panneaux de revêtement, de l’enduit de rebouchage ou du plâtre est fortement déconseillée. Si toutefois vous utilisez cette scie pour couper l’un de ces matériaux, il est extrêmement important de la nettoyer régulièrement au moyen d’un jet d’air. Portez un masque pour protéger vos poumons lorsque vous sciez ce type de matériel.

Lubrification

Tous les roulements de cet outil ont été lubrifiés avec une quantité de lubrifiant à haut indice de lubrification suffisante pour toute la durée de vie de l'outil dans des conditions normales d'utilisation. Par conséquent, aucune lubrification supplémentaire n'est nécessaire.

Rallonges

L'utilisation de rallonges entraîne une perte de puissance. Pour limiter la perte de puissance au minimum et éviter que l'outil ne surchauffe, utilisez une rallonge au calibre suffisant pour transporter le courant nécessaire à l'outil. Lorsque vous travaillez à l'extérieur, utilisez une rallonge consciencieuse pour une utilisation à l'extérieur.

Avertissement

Maintenez les rallonges en-dehors de la zone de coupe et assurez-vous que le cordon d'alimentation ne risque pas de se prendre dans des morceaux de bois, des outils, etc. pendant la coupe.

Avertissement

Vérifiez l'état des rallonges avant chaque utilisation. Si elles sont endommagées, faites-les remplacer immédiatement. N'utilisez jamais un outil si la rallonge est endommagée, car tout contact avec la partie endommagée pourrait entraîner un choc électrique et provoquer des blessures corporelles graves.

Avertissement

Portez toujours des lunettes de sécurité ou des lunettes de protection munies d'écrans latéraux lorsque vous utilisez un outil électrique ou lorsque vous le nettoyez au moyen d'un jet d'air. Si le travail génère de la poussière, portez également un écran facial ou un masque.

Si le cordon d'alimentation est endommagé, faites-le remplacer dans un Centre Service Agréé Ryobi afin d'éviter les risques d'accidents. Si le cordon d'alimentation est endommagé, débranchez immédiatement l'outil. - Prenez garde de ne pas exposer votre scie à la pluie. - Ryobi améliore en permanence ses produits. Les caractéristiques et les équipements de votre outil sont donc susceptibles d'être modifiés sans préavis. Prenez connaissance des caractéristiques et des équipements actuels de votre outil auprès de votre distributeur Ryobi.

Tak fordu valgte et Ryobi produit.

Ce produit Ryobi est garanti contre les vices de fabrication et les pièces défectueuses pour une durée de vingt-quatre (24) mois, à compter de la date faisant foi sur l'original de la facture établie par le revendeur à l'utilisateur final.

Les déteriorations provoquées par l'usure normale, par une utilisation ou un entretien anormal ou non autorisé, ou par une surcharge sont exclues de la présente garantie, de même que les accessoires tels que batteries, ampoules, lames, embouts, sacs, etc.

En cas de mauvais fonctionnement au cours de la période de garantie, veuillez envoyer le produit NON DÉMONTE avec la preuve d'achat à votre fournisseur ou au Centre Service Agree Ryobi le plus proche de chez vous. Vos droits légaux se rapportant aux produits défectueux ne sont pas remis en cause par la présente garantie.

Nous déclarons sous notre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants: EN61029-1, EN55014, EN60555-2, EN60555-3, DIN VDE 0740-510, 93/68/EWG, 73/23/EWG, 89/336/EEC.

Niveau de pression acoustique 92 dB(A)

Niveau de puissance acoustique 105 dB(A)

Président/Directeur Général

Signature:

Name/Title:

Mark Pearson

Managing Director

Signature:

Name/Title:

Walter Martin Eichinger General Manager

Signature:
