GEBRUIKSAANWIJZING 45260 Airpress

1. Draag tijdens het werk persoonlijke beschermingsmiddelen, in het bijzonder oog- en gehoorbescherming.
2. Gebruik het gereedschap niet in een explosieve omgeving, bijvoorbeeld in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof.
3. Zorg dat de werkplek schoon en goed verlicht is.
4. Breng geen wijzigingen aan het gereedschap aan.
5. Gebruik het apparaat niet als het op enige wijze beschadigd is.
6. Richt het apparaat tijdens gebruik niet op andere personen. Perslucht en coatingmateriaal kunnen letsel veroorzaken.
7. Overschrijd de maximale werkdruk niet.
8. Gebruik het apparaat uitsluitend met perslucht.
9. Houd kinderen uit de buurt van het apparaat.
10. Lees voor gebruik altijd de gebruiksaanwijzing.
11. Koppel het apparaat altijd los van de installatie voordat je onderhoud uitvoert.
12. Het apparaat is niet ontworpen voor gebruik in een explosieve atmosfeer.
13. Zorg voor voldoende ventilatie op de werkplek.
14. Let op de luchtslang die op de grond ligt tijdens gebruik.
15. Stel het apparaat niet bloot aan vuur of hitte; dit kan schade veroorzaken.
16. Controleer voor gebruik of het apparaat correct is gemonteerd.
17. Gebruik het apparaat uitsluitend zoals bedoeld.

Gebruiksaanwijzing

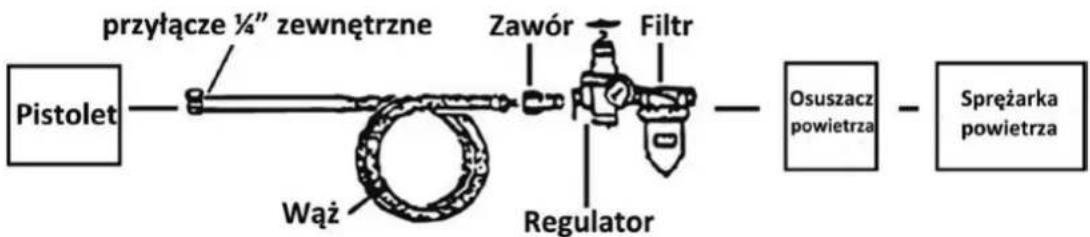

Het schema toont de aanbevolen onderdelen

Legenda

Het gebruik van een persluchtdroger, reduceerventiel en luchtfilter wordt aanbevolen voor optimale resultaten. Het gebruik van droge perslucht met een pleisterkalk pistool wordt aanbevolen. Alle onderdelen zijn verkrijgbaar bij Airpress.

Opmerking! Het is raadzaam om het pistool eerst op niet belangrijke onderdelen uit te proberen, zodat je vertrouwd raakt met de werking en de mogelijkheden.

1. Plaats het pistool (4) op de beker. Bevestig het pistool (4) aan de beker (8) met behulp van de slangklemmen (6 en 7). Voeg met behulp van een trechter (niet meegeleverd) ongeveer 5.5 liter aan pleistermateriaal toe via de vulopening in de beker (8).
2. Sluit de luchtslang aan op de aansluiting (19) en stel de druk in op 3.5 - 4 bar. Ga niet verder dan 4.5 bar.
3. Knijp de hendel (23) in om het pistool te testen.
4. Gebruik het spuitpistool op een afstand van circa 10 – 20 cm van het oppervlak, waarbij het pistool recht naar beneden wordt gehouden.
5. Houd afstand door het pistool van links naar rechts te bewegen. Beweeg het pistool niet in een boog, anders wordt het materiaal ongelijkmatig aangebracht.
6. Wanneer je klaar bent, laat je de hendel los (23) en koppel je de slang los.
7. Leeg de beker (8). Zorg ervoor dat de beker (8) altijd leeg is voordat je deze opbergt.

Aanpassing

1. Je kunt de volumestroom aanpassen met de regelaar (18). Draai langzaam aan de regelaar om de gewenste druk te krijgen. Je kunt ook de druk bij de compressor aanpassen, maar niet hoger dan 4.5 bar!
2. Je kunt de spuitmonden (2) verwisselen voor verschillende effecten. Koppel eerst de luchttoevoer los. Schroef vervolgens de dop (1) los. Schroef de spuitmond van het pistool en draai de nieuwe vast. Draai de dop (1) weer vast.

Het wordt aanbevolen om alle drie de spuitmonden uit te proberen voor gebruik.

Onderhoud

Reinigen (het pistool moet worden aangesloten op de compressor om het reinigingsproces te voltooien). Let op!!! Gebruik geen verfafbijtmiddel op het pistool, dit kan schade veroorzaken. Leg het pistool nooit op zijn kant als er pleistermateriaal in de beker (8) aanwezig is.

1. Verwijder het pleistermateriaal uit de beker (8) en voeg een beetje oplosmiddel toe. Plaats de beker (8) terug en schud krachtig. Blaas het oplosmiddel op de laagst mogelijke druk in de afvalcontainer (draag een masker en veiligheidsbril).
2. Leeg de beker (8) met oplosmiddel en herhaal het proces tot de beker schoon is.
3. Koppel de luchttoevoer los. Verwijder overtollig oplosmiddel en veeg de beker (8) af met een pluisvrije doek.

Opmerking: beker (8) kan tot maximaal 24 uur volledig in oplosmiddel worden ondergedompeld.

1. Draai de drukregelaar (18) los om slagpin (9) bloot te leggen. Gebruik een borstel met oplosmiddel om de slagpin (9) schoon te maken. Plaats de slagpin (9) terug en draai de regelaar (18) vast. Draai of plaats onderdelen nooit met geweld, om beschadiging te voorkomen. Veeg het complete pistool (4) af met een pluisvrije doek.

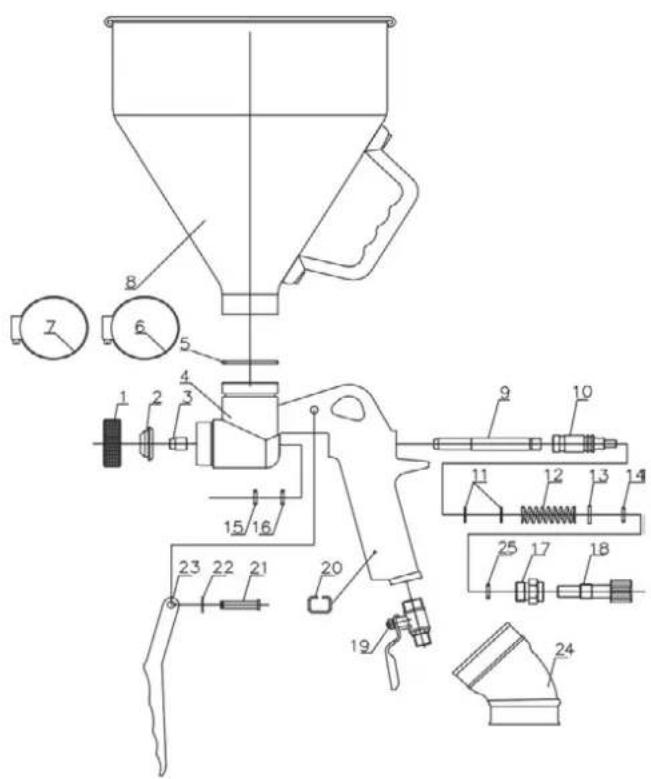

45260 PLEISTERKALK PISTOOL

Aantal	Beschrijving	Aantal	Beschrijving
1	Dop	14	O-ring
2	Spuitmond 4mm / 6mm / 8mm	15	O-ring
3	Naaldpunt	16	O-ring
4	Pistool	17	Verbindingsstuk
5	O-ring	18	Regelaar
6	Slangklem	19	Luchtslang aansluiting
7	Slangklem	20	Seegerring
8	Beker	21	Luchtklepbehuizing
9	Slagpin	22	Flexibele sluitring
10	Naaldomhulsel	23	Hendel
11	O-ring	24	45° rubberen tussenring
12	Veer voor slagpin	25	O-ring
13	Sluitring
