45260 - спрей боя Airpress - Безплатно ръководство за потребителя

Марка	Airpress
Модел	45260
Тип	Пистолет за торкрет (боядисване с пръскане)
Категория	Пръскане на боя
Препоръчително работно налягане	3,5 до 4 бара
Максимално налягане	4,5 бара
Включени дюзи	3 сменяеми дюзи: 4 mm, 6 mm, 8 mm
Вместимост на съда	Около 5,5 литра
Захранване	Сгъстен въздух (чрез компресор)
Въздушен входен фитинг	Бързо съединение (неуточнено)
Препоръчително разстояние за пръскане	10 до 20 см
Основен материал	Метално тяло, гумени уплътнения
Употреба	Нанасяне на торкрет, текстурирани мазилки
Безопасност	Не насочвайте към хора, носете ЛПС (очи, слух)
Поддръжка	Почистване с разтворител; съдът може да се потапя макс. 24 часа
Налични резервни части	Да (подробен списък с номера)
Приблизително тегло	Около 2,5 кг
Гаранция	Не е посочена

Често задавани въпроси - 45260 Airpress

Как да сглобя пистолета за торкрет Airpress 45260?

Поставете корпуса на пистолета върху съда, закрепете го с помощта на предоставените скоби. Добавете около 5,5 литра торкрет през отвора за пълнене с помощта на фуния. Свържете въздушния маркуч към входния конектор и настройте налягането между 3,5 и 4 бара.

Какво налягане да използвам за пистолета за торкрет?

Препоръчителното работно налягане е 3,5 до 4 бара. Никога не надвишавайте 4,5 бара.

Как да почистя пистолета след употреба?

Изпразнете съда, добавете малко разтворител, поставете отново съда и разклатете енергично. Напръскайте разтворителя при ниско налягане в контейнер за отпадъци (носете маска и очила). Повторете, докато съдът стане чист. Можете също така да потопите съда в разтворителя за 24 часа. Никога не използвайте препарат за отстраняване.

Мога ли да използвам боя вместо торкрет?

Този пистолет е предназначен за торкрет и дебели текстурирани мазилки. Използването на течна боя не се препоръчва, тъй като може да запуши дюзите или да повреди устройството.

Какво да правя, ако пистолетът се запуши?

Изключете въздушното захранване. Почистете иглата, като развиете бутона за настройка, след което я изчеткайте с разтворител. Проверете също дюзите и ги сменете, ако е необходимо. Уверете се, че торкретът не е втвърден в съда.

Как да сменя дюзата на пистолета?

Първо изключете източника на въздух. Развийте фиксиращия пръстен, след което развийте текущата дюза. Завийте новата дюза (4, 6 или 8 mm) и затегнете фиксиращия пръстен.

Какви предпазни мерки за безопасност трябва да взема?

Носете защитни очила и защита на слуха. Не използвайте уреда в експлозивна атмосфера. Никога не насочвайте струята към хора. Осигурете подходяща вентилация. Дръжте децата настрана.

Мога ли да оставя торкрет в съда след употреба?

Не, винаги изпразвайте съда след употреба. Не съхранявайте уреда с торкрет вътре, тъй като той ще се втвърди и ще повреди пистолета.

Как да настроя дебита на материала?

Използвайте бутона за настройка на пистолета, за да регулирате дебита. Завъртете го бавно, за да постигнете желания дебит. Можете също да регулирате налягането на компресора.

Къде мога да намеря резервни части?

Резервните части са изброени в ръководството с техните номера. Можете да ги поръчате от дистрибуторите на Airpress или оторизирани търговци.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 45260 Airpress

Опасности на работното място и лична защита

1. По време на работа трябва да се носят лични предпазни средства, особено предпазни средства за очите и слуха.
2. Не използвайте инструменти в експлозивна атмосфера, например в присъствието на запалими течности, газове или прах.
3. Работното място трябва да бъде добре осветено и поддържано чисто.
4. Не модифицирайте устройството по никакъв начин.
5. Не използвайте устройството, ако е повредено по какъвто и да е начин.
6. Не насочвайте устройството към други хора, докато е в употреба. Сгъстеният въздух и покривният материал могат да причинят наранявания.
7. Не превишавайте максимальното работно налягане.
8. Използвайте само със сгъстен въздух.
9. Дръжте децата далеч от устройството.
10. Прочетете инструкциите за експлоатация преди употреба.
11. Винаги изключвайте инструмента от източника на въздух преди обслужване.
12. Инструментът не е предназначен за употреба в експлозивна атмосфера.
13. Уверете се, че работното място е добре проветрено.
14. Внимавайте за маркуча на земята по време на работа.
15. Не излагайте инструмента на огън или топлина, тъй като това може да го повреди.
16. Уверете се, че инструментът е правилно сглобен преди употреба.
17. Използвайте инструмента по предназначение.

Използване

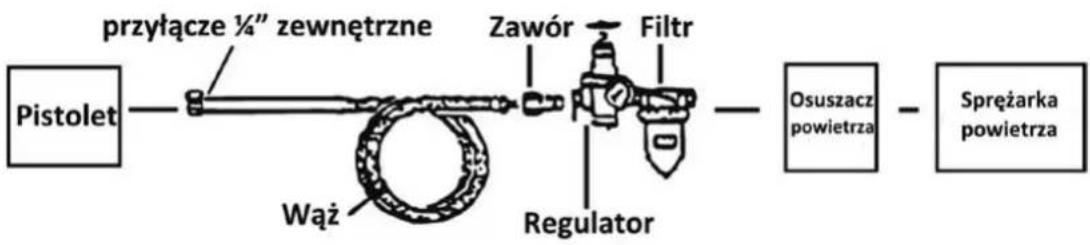

Диаграмата показва препоръчителните компоненти за монтаж на въздухопровода

Легенда

Пистолет	Пистолет
Външно 1⁄4" съединение	Външно 1⁄4" свързване
Маркуч	Маркуч
Вентил	Клапан
Регулатор	Регулатор
Филтър	Филтър
Въздушен сушител	Въздушен сушител
Въздушна компресор	Въздушен компресор

Работа

Препоръчва се използването на сух въздух с пистолет за мазилка, затова за оптимални резултати се препоръчва използването на въздушен сушител, регулатор и въздушен филтър. Всички компоненти са налични при дистрибуторите на Airpress.

Забележка: Препоръчително е да тествате пистолета върху ненужни повърхности, за да се запознаете с неговата работа и възможности.

1. Поставете корпуса на пистолета (#4) върху пълнителя. Закрепете корпуса на пистолета към резервоара (#8) с помощта на скобите (#6, #7). С помощта на фуния (не е включена в комплекта) добавете приблизително 5,5 литра мазилка през пълнителя в резервоара.
2. Свържете маркуча към конектора за вход на въздух (#19) и настройте налягането на 3,5–4 бара. Не превишавайте 4,5 бара.
3. Натиснете спусъка (#23), за да тествате пистолета.
4. Използвайте пистолета на разстояние от около 10–20 cm от повърхността, като държите инструмента вертикално спрямо земята.
5. Поддържайте разстояние, като движите пистолета от една страна на друга. Не го движете по дъга, защото мазилката ще се нанесе неравномерно.
6. Когато приключите, освободете спусъка и откачете маркуча.
7. Изпразнете резервоара. Не го съхранявайте с мазилка вътре.

Регулиране

1. Можете да регулирате потока на мазилката с помощта на регулаторния бутон (#18). Завъртете го бавно, за да регулирате налягането според нуждите си. Можете също да регулирате налягането на компресора. Не превишавайте 4,5 бара!

2. Можете да сменяте дюзите (#2) за различни ефекти. За да направите това, първо изключете източника на въздух, след това отвийте пръстена на резервоара (#1). Отвийте дюзата от пистолета и затегнете новата. Затегнете пръстена на резервоара.

Препоръчително е да изпробвате и трите дюзи преди употреба.

Поддръжка (почистване)

Пистолетът трябва да бъде свързан с компресора, за да се завърши процеса на почистване.

Внимание: Не използвайте отстранител за боя върху пистолета, тъй като това може да го повреди. Никога не поставяйте пистолета настрани, докато в резервоара има мазилка (#8).

1. Извадете мазилката от резервоара (#8) и добавете малко разтворител. Поставете резервоара обратно и разклатете енергично. При възможно най-ниското налягане издухайте разтворителя в контейнера за отпадъци (уверете се, че носите маска и предпазни очила).

2. Изпразнете резервоара от разтворител и повторете процеса, докато не стане чист.

3. Изключете подаването на въздух. Отстранете излишния разтворител и избършете резервоара с кърпа без влакна.

Забележка: Резервоарът може да бъде напълно потопен в разтворител за период до 24 часа.

1. Разхлабете регулиращия бутон (#18), за да се покаже иглата на системата за регулиране на налягането ( ) (#9). Използвайте четка с разтворител, за да почистите иглата. Поставете иглата на мястото й и затегнете регулиращия бутон. Не затягайте и не поставяйте части със сила, тъй като те могат да се повредят. Избършете цялото тяло на пистолета (#4) с кърпа без влакна.

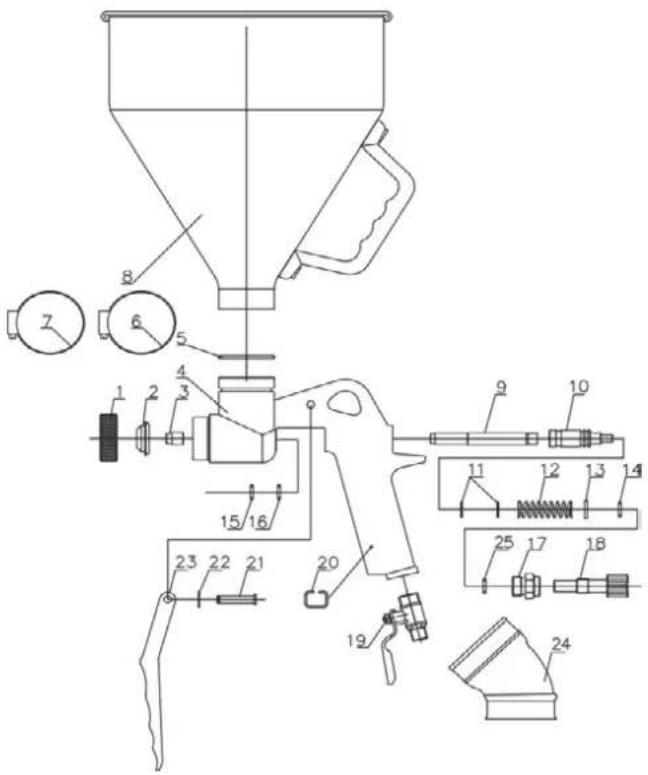

45260 ПИСТОЛЕТ ЗА

Част	Описание	Част #	Описание
1	Пръстен за резервоар	14	О-пръстен
2	Дюза 4 mm / 6 mm / 8 mm	15	О-пръстен
3	Игла	16	О-пръстен
4	Корпус на пистолета	17	Копче за регулиране
5	О-пръстен	18	Регулиращ бутон
6	Скоба	19	Съединител за вход на въздух
7	Скоба	20	Клипс
8	Резервоар	21	Запушалка за източване
9	Игла	22	Е-пръстен
10	Седалка за игла	23	Спусък
11	О-пръстен	24	45° гумена връзка
12	Игла пружина	25	О-пръстен
13	Уплътнение
