45260 - Stříkací barva Airpress - Bezplatný návod k obsluze

Značka	Airpress
Model	45260
Typ	Omítací pistole (stříkání barvy)
Kategorie	Stříkání barvy
Doporučený provozní tlak	3,5 až 4 bar
Maximální tlak	4,5 bar
Součástí trysky	3 vyměnitelné trysky: 4 mm, 6 mm, 8 mm
Kapacita nádoby	Přibližně 5,5 litru
Napájení	Stlačený vzduch (přes kompresor)
Vstupní vzduchový konektor	Rychlospojka (nespecifikováno)
Doporučená vzdálenost stříkání	10 až 20 cm
Hlavní materiál	Kovové tělo, gumová těsnění
Použití	Aplikace omítky, texturované stěrky
Bezpečnost	Nesměřovat na osoby, používat OOPP (oči, sluch)
Údržba	Čištění rozpouštědlem; nádobu lze namočit max. 24 hodin
Náhradní díly k dispozici	Ano (podrobný seznam dílů s čísly)
Odhadovaná hmotnost	Přibližně 2,5 kg
Záruka	Nespecifikováno

Často kladené otázky - 45260 Airpress

Jak sestavit omítací pistoli Airpress 45260?

Umístěte tělo pistole na nádobu, zajistěte ji pomocí přiložených stahovacích pásků. Přidejte přibližně 5,5 litru omítky přes plnicí otvor pomocí nálevky. Připojte vzduchovou hadici ke vstupnímu konektoru a nastavte tlak mezi 3,5 a 4 bar.

Jaký tlak použít pro omítací pistoli?

Doporučený provozní tlak je 3,5 až 4 bar. Nikdy nepřekračujte 4,5 bar.

Jak vyčistit pistoli po použití?

Vyprázdněte nádobu, přidejte trochu rozpouštědla, nasaďte nádobu zpět a důkladně protřepejte. Rozprašujte rozpouštědlo při nízkém tlaku do odpadní nádoby (používejte masku a brýle). Opakujte, dokud není nádoba čistá. Nádobu můžete také namočit do rozpouštědla na 24 hodin. Nikdy nepoužívejte odstraňovač nátěrů.

Mohu místo omítky použít barvu?

Tato pistole je určena pro omítku a silné texturované stěrky. Použití tekuté barvy se nedoporučuje, protože může ucpat trysky nebo poškodit zařízení.

Co dělat, když se pistole ucpe?

Odpojte přívod vzduchu. Vyčistěte jehlu odšroubováním nastavovacího knoflíku a poté ji vykartáčujte rozpouštědlem. Zkontrolujte také trysky a v případě potřeby je vyměňte. Ujistěte se, že omítka v nádobě neztuhla.

Jak vyměnit trysku pistole?

Nejprve odpojte zdroj vzduchu. Odšroubujte upevňovací kroužek, poté odšroubujte stávající trysku. Našroubujte novou trysku (4, 6 nebo 8 mm) a utáhněte upevňovací kroužek.

Jaká bezpečnostní opatření mám přijmout?

Používejte ochranné brýle a ochranu sluchu. Nepoužívejte zařízení ve výbušné atmosféře. Nikdy nesměřujte proud na osoby. Zajistěte dostatečné větrání. Udržujte děti mimo dosah.

Mohu po použití nechat omítku v nádobě?

Ne, nádobu vždy po použití vyprázdněte. Neskladujte zařízení s omítkou uvnitř, protože by ztvrdla a poškodila pistoli.

Jak nastavit průtok materiálu?

Pomocí nastavovacího knoflíku na pistoli upravte průtok. Otáčejte jím pomalu, abyste dosáhli požadovaného průtoku. Tlak můžete také upravit na kompresoru.

Kde najdu náhradní díly?

Náhradní díly jsou uvedeny v návodu s čísly. Můžete je objednat u distributorů Airpress nebo autorizovaných prodejců.

NÁVOD K OBSLUZE 45260 Airpress

1. Umiestnite pištol' (č. 4) na plnič. Pripevnite pištol' (#4) k nádrži (#8) pomocou svorky (#6#7).
   Pomocou lievika (nie je súčastou dodávky) pridajte cez plniaci otvor do nádrže (#8) približne 5,5 litra materiálu.
2. Pripojte hadicu k prípojke (č. 19) a nastavte tlak na 3,5 - 4 bar. Neprekračujte hodnotu 4,5 bar.
3. Stlačením spúšte (#23) pištol' otestujte.
4. Pištol' používajte vo vzdialenosti približne 10 - 20 cm od povrchu, pričom pištol' držte kolmo k zemi.
5. Udržujte si odstup pohybom pištole zo strany na stranu. Nepohybujte pištoľou v oblúku, inak bude materiál nanesený nerovnomerne.
6. Po dokončení uvolnite spúšť (č. 23) a odpojte hadicu.
7. Vyprázdnite nádrž (č. 8). Nádržku (#8) neskladujte s materiálom vo vnútri.

Nastavenie

Nebezpečí na pracovišti a osobní ochrana.

1. Při práci je nutné používat osobní ochranné pomůcky. Zejména ochranu očí a sluchu.
2. Nepoužívejte nářadí ve výbušném prostředí, např. v přítomnosti hořlavých kapalin, plynů nebo prachu.
3. Pracoviště musí být osvětleno a udržováno v čistotě.
4. Zařízení nijak neupravujte.
5. Nepoužívejte zařízení, pokud je jakýmkoli způsobem poškozeno.
6. Během provozu nenamírejte přístroj směrem k jiným osobám. Stlačený vzduch a nátěrový materiál mohou způsobit zranění.
7. Nepřekračujte maximální provozní tlak.
8. Používejte pouze stlačený vzduch.
9. Zabraňte přístupu dětí k přístroji.
10. Před použitím si přečtěte návod k obsluze.
11. Před údržbou vždy odpojte nářadí od zdroje vzduchu.
12. Nářadí není určeno pro použití ve výbušném prostředí.
13. Zajistěte dostatečné větrání pracovního prostoru.
14. Během práce dávejte pozor na hadici na zemi.
15. Nevystavujte nářadí působení ohně nebo tepla, mohlo by dojít k jeho poškození.
16. Před použitím se ujistěte, že je nářadí správně sestaveno.
17. Používejte výrobek v souladu s jeho určením.

Používejte stránky.

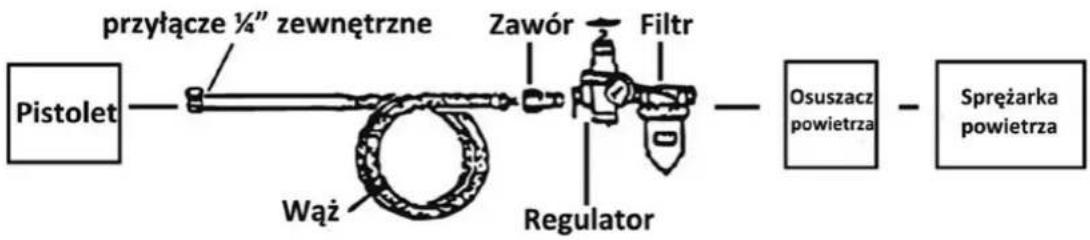

Na obrázku jsou zobrazeny doporučené součásti

Legenda

Pro dosažení optimálních výsledků se doporučuje použít sušičku vzduchu, regulátor a vzduchový filtr. Doporučuje se používat suchý vzduch s omítací pistolí. Všechny komponenty jsou k dispozici u distributorů společnosti Airpress.

Poznámka: Doporučujeme vyzkoušet pistoli na nepotřebných součástech, abyste se seznámili s jejím ovládáním a možnostmi.

1. Umístěte pistoli (č. 4) na plnič. Připevněte pistoli (#4) k nádrži (#8) pomocí svorky (#6#7). Pomocí nálevky (není součástí dodávky) přidejte přes plnicí otvor do nádrže (#8) přibližně 5,5 litru materiálu.
2. Připojte hadici k přípojce (č. 19) a nastavte tlak na 3,5 - 4 bary. Nepřekračujte hodnotu 4,5 bar.
3. Stisknutím spouště (#23) pistoli vyzkoušejte.
4. Pistoli používejte ve vzdálenosti přibližně 10 - 20 cm od povrchu a držte ji kolmo k zemi.
5. Udržujte vzdálenost pohybem pistole ze strany na stranu. Pistolí nepohybujte obloukem, jinak bude materiál nanášen nerovnoměrně.
6. Po dokončení uvolněte spoušť (č. 23) a odpojte hadici.
7. Vyprázdněte nádrž (č. 8). Nádržku (#8) neskladujte s materiálem uvnitř.

Nastavení

1. Průtok materiálu můžete regulovat pomocí regulátoru (č. 18). Pomalým otáčením regulátoru nastavte tlak podle svých potřeb. Tlak můžete nastavit také na kompresoru. Nepřekračujte hodnotu 4,5 bar!

2. Pro dosažení různých efektů můžete měnit trysky (č. 2). Nejprve odpojte zdroj vzduchu. Poté odšroubujte pojistný kroužek (#1). Odšroubujte trysku z pistole a utáhněte novou. Utáhněte pojistný kroužek (#1).

Před použitím doporučujeme vyzkoušet všechny tři trysky.

Údržba

Čištění (pistole by měla být připojena ke kompresoru, aby se dokončil proces čištění). Pozor!!!

Nepoužívejte na pistoli odstraňovač barvy, protože by ji mohl poškodit. Nikdy nepokládejte pistoli na bok, pokud je materiál v nádrži (č. 8).

1. Vyjměte materiál z nádrže (č. 8) a přidejte trochu rozpouštědla. Nádržku (#8) vraťte zpět a silně protřepejte. Při nejnižším možném tlaku vyfoukněte rozpouštědlo do nádoby na odpad (ujistěte se, že máte masku a ochranné brýle).

2. Vyprázdněte nádobu (č. 8) od rozpouštědla a postup opakujte, dokud nebude čistá.

3. Odpojte přívod vzduchu. Odstraňte přebytečné rozpouštědlo a otřete nádrž (č. 8) hadříkem, který nepouští vlákna.

Poznámka: Nádrž (č. 8) může být zcela ponořena do rozpouštědla po dobu až 24 hodin.

1. Uvolněte regulátor (#18), abyste odhalili hřídel zapalovacího kolíku (#9). Pomocí kartáče s rozpouštědlem vyčistěte hřídel odpalovacího čepu (#9). Vyměňte hřídel odpalovacího čepu (#9) a utáhněte regulátor (#18). Žádné díly nedotahujte ani nezasouvejte násilím, protože by mohlo dojít k jejich poškození. Otřete celou pistoli (#4) hadříkem, který nepouští vlákna.

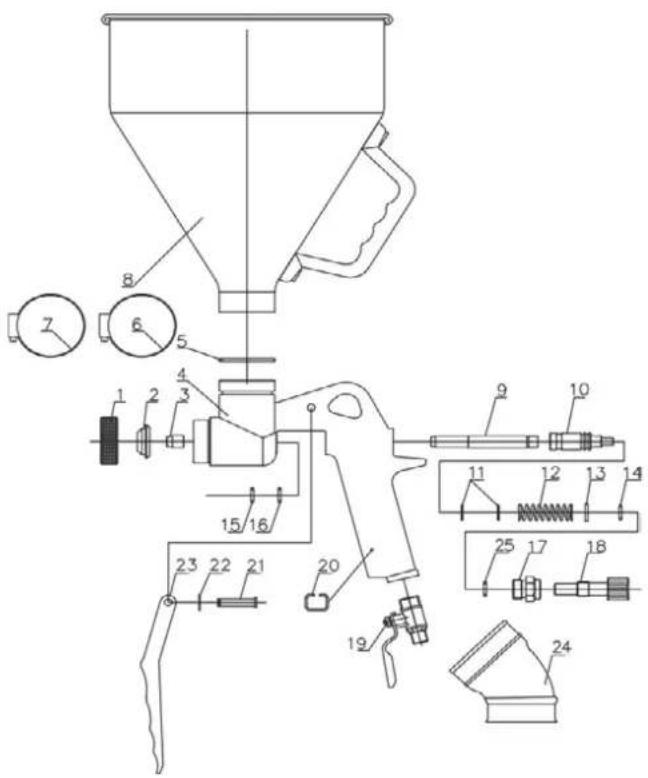

45260 OMÍTACÍ PISTOLE

Číslo	Popis	Číslo	Popis
1	Uzavírací kroužek	14	O-kroužek
2	Tryska 4 mm / 6 mm / 8 mm	15	o-kroužek
3	Hrot jehly	16	o-kroužek
4	tělo pistole	17	Nastavovací knoflík
5	o-kroužek	18	nastavovací knoflík
6	Svorka	19	Konektor přívodu vzduchu
7	Svorka	20	kroužek svorky
8	Pohár	21	vypouštěcí zátka
9	Jehla	22	E-kroužek
10	Sedlo jehly	23	Pistolová spoušť
11	o-kroužek	24	45° prýžový článek
12	jehlová pružina	25	O-kroužek
13	těsnění
