45260 - Spray de pintura Airpress - Manual de uso y guía de instrucciones gratis

Marca	Airpress
Modelo	45260
Tipo	Pistola para revocar (pulverización de pintura)
Categoría	Pulverización de pintura
Presión de funcionamiento recomendada	3,5 a 4 bar
Presión máxima	4,5 bar
Boquillas incluidas	3 boquillas intercambiables: 4 mm, 6 mm, 8 mm
Capacidad del cubo	Aproximadamente 5,5 litros
Alimentación	Aire comprimido (a través del compresor)
Conexión de entrada de aire	Conector rápido (no especificado)
Distancia de pulverización recomendada	10 a 20 cm
Material principal	Cuerpo de metal, juntas de caucho
Uso	Aplicación de revoques, enlucidos texturizados
Seguridad	No dirigir hacia personas, usar EPI (ojos, oídos)
Mantenimiento	Limpieza con disolvente; el cubo se puede sumergir máximo 24 h
Piezas de repuesto disponibles	Sí (lista detallada de piezas con números)
Peso estimado	Aproximadamente 2,5 kg
Garantía	No especificada

Preguntas frecuentes - 45260 Airpress

¿Cómo ensamblar la pistola para revocar Airpress 45260?

Coloque el cuerpo de la pistola sobre el cubo, fíjelo con las abrazaderas suministradas. Agregue aproximadamente 5,5 litros de revoque por el orificio de llenado con un embudo. Conecte la manguera de aire al conector de entrada y ajuste la presión entre 3,5 y 4 bar.

¿Qué presión usar para la pistola para revocar?

La presión de funcionamiento recomendada es de 3,5 a 4 bar. Nunca supere 4,5 bar.

¿Cómo limpiar la pistola después de usarla?

Vacíe el cubo, agregue un poco de disolvente, vuelva a colocar el cubo y agite vigorosamente. Pulverice el disolvente a baja presión en un contenedor de residuos (use mascarilla y gafas). Repita hasta que el cubo esté limpio. También puede sumergir el cubo en disolvente durante 24 horas. No use nunca decapante.

¿Puedo usar pintura en lugar de revoque?

Esta pistola está diseñada para revoque y enlucidos texturizados gruesos. No se recomienda el uso de pintura líquida, ya que puede obstruir las boquillas o dañar el aparato.

¿Qué hacer si la pistola se obstruye?

Desconecte la alimentación de aire. Limpie la aguja desenroscando el botón de ajuste, luego cepíllela con disolvente. Verifique también las boquillas y reemplácelas si es necesario. Asegúrese de que el revoque no se haya endurecido en el cubo.

¿Cómo cambiar la boquilla de la pistola?

Desconecte primero la fuente de aire. Desenrosque el anillo de fijación, luego desenrosque la boquilla actual. Enrosque la nueva boquilla (4, 6 u 8 mm) y apriete el anillo de fijación.

¿Qué precauciones de seguridad debo tomar?

Use gafas de protección y protección auditiva. No use el aparato en atmósfera explosiva. Nunca dirija el chorro hacia personas. Asegure una ventilación adecuada. Mantenga a los niños alejados.

¿Puedo dejar revoque en el cubo después de usarlo?

No, vacíe siempre el cubo después de usarlo. No almacene el aparato con revoque en el interior, ya que se endurecería y dañaría la pistola.

¿Cómo ajustar el flujo de material?

Use el botón de ajuste en la pistola para regular el flujo. Gírelo lentamente para obtener el flujo deseado. También puede ajustar la presión en el compresor.

¿Dónde puedo encontrar las piezas de repuesto?

Las piezas de repuesto se enumeran en el manual con sus números. Puede pedirlas a los distribuidores de Airpress o a los revendedores autorizados.

MANUAL DE USUARIO 45260 Airpress

ES LEYENDA PARA SÍMBOLOS DE SEGURIDAD DE LOS PRODUCTOS

Riesgos laborales y protección personal.

1. Durante el trabajo debe llevarse equipo de protección personal. En particular, protección ocular y auditiva.
2. No utilice las herramientas en atmósferas explosivas, por ejemplo, en presencia de líquidos, gases o polvo inflamables.
3. El puesto de trabajo debe estar iluminado y mantenerse limpio.
4. No modifique el aparato en modo alguno.
5. No utilice el aparato si está dañado de algún modo.
6. No dirija el aparato hacia otras personas durante el funcionamiento. El aire comprimido y el material de revestimiento pueden causar lesiones.
7. No supere la presión máxima de funcionamiento.
8. Utilícelo sólo con aire comprimido.
9. Mantenga a los niños alejados del aparato.
10. Lea el manual de instrucciones antes de utilizar el aparato.
11. Desconecte siempre la herramienta de la fuente de aire antes de repararla.
12. La herramienta no está diseñada para utilizarse en atmósferas explosivas.
13. Asegúrese de que la zona de trabajo está adecuadamente ventilada.
14. Esté atento a la manguera en el suelo durante el funcionamiento.
15. No exponga la herramienta al fuego o al calor, podría dañarla.
16. Asegúrese de que la herramienta está correctamente montada antes de utilizarla.
17. Utilice el producto según lo previsto.

Utilice

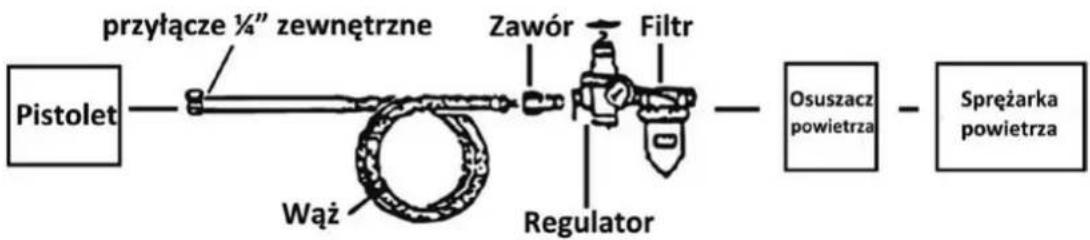

El diagrama muestra los componentes recomendados

Leyenda

Se recomienda el uso de un deshumidificador de aire, regulador y filtro de aire para obtener resultados óptimos. Se recomienda el uso de aire seco con una pistola de yeso. Todos los componentes están disponibles en los distribuidores de Airpress.

Nota: Es aconsejable probar la pistola sobre componentes no necesarios para familiarizarse con su funcionamiento y capacidades.

1. Coloque la pistola (n° 4) sobre la masilla. Fije la pistola (#4) al depósito (#8) utilizando la abrazadera (#6#7). Utilizando un embudo (no incluido), añada aproximadamente 5,5 litros de material a través del relleno del depósito (#8).
2. Conecte la manguera a la conexión (nº 19) y ajuste la presión a 3,5 - 4 bar. No supere los 4,5 bar.
3. Apriete el gatillo (#23) para probar la pistola.
4. Utilice la pistola a una distancia de aprox. 10 - 20 cm de la superficie manteniendo la pistola en posición vertical respecto al suelo.
5. Mantenga la distancia moviendo la pistola de un lado a otro. No mueva la pistola en arco o el material se aplicará de forma desigual.
6. Cuando haya terminado, suelte el gatillo (#23) y desconecte la manguera.
7. Vacíe el depósito (#8). No guarde el depósito (#8) con material en su interior.

Ajuste

1. Puede ajustar el caudal de material utilizando el regulador (nº 18). Gire el regulador lentamente para ajustar la presión a sus necesidades. También puede ajustar la presión en el compresor. No supere los 4.5 bares.

2. Puede cambiar las boquillas (n° 2) para obtener diferentes efectos. Primero desconecte la fuente de aire. A continuación, desenrosque el anillo de retención (n° 1). Desenrosque la boquilla de la pistola y apriete la nueva. Apriete el anillo de retención (#1).

Se recomienda probar las tres boquillas antes de utilizarlas.

Mantenimiento

Limpieza (la pistola debe estar conectada al compresor para completar el proceso de limpieza).

¡¡¡Precaución!!! No utilice decapante en la pistola ya que puede dañarla. No coloque nunca la pistola de lado mientras haya material en el depósito (n° 8).

1. Saque el material del depósito (n° 8) y añada un poco de disolvente. Vuelva a colocar el depósito (n° 8) y agítelo enérgicamente. Con la presión más baja posible, sople el disolvente en el contenedor de residuos (asegúrese de tener una mascarilla y gafas de seguridad).

2. Vacíe el depósito (nº 8) de disolvente y repita el proceso hasta que quede limpio.

3. Desconecte el suministro de aire. Elimine el exceso de disolvente y limpie el depósito (nº 8) con un paño sin pelusa.

Nota: El depósito (nº 8) puede estar completamente sumergido en disolvente hasta 24 horas.

1. Afloje el regulador (#18) para exponer el eje del percutor (#9). Utilice un cepillo con disolvente para limpiar el eje del percutor (no 9). Vuelva a colocar el eje del percutor (#9) y apriete el regulador (#18).

No apriete ni introduzca ninguna pieza a la fuerza, ya que podría dañarse. Limpie toda la pistola (#4) con un paño sin pelusas.

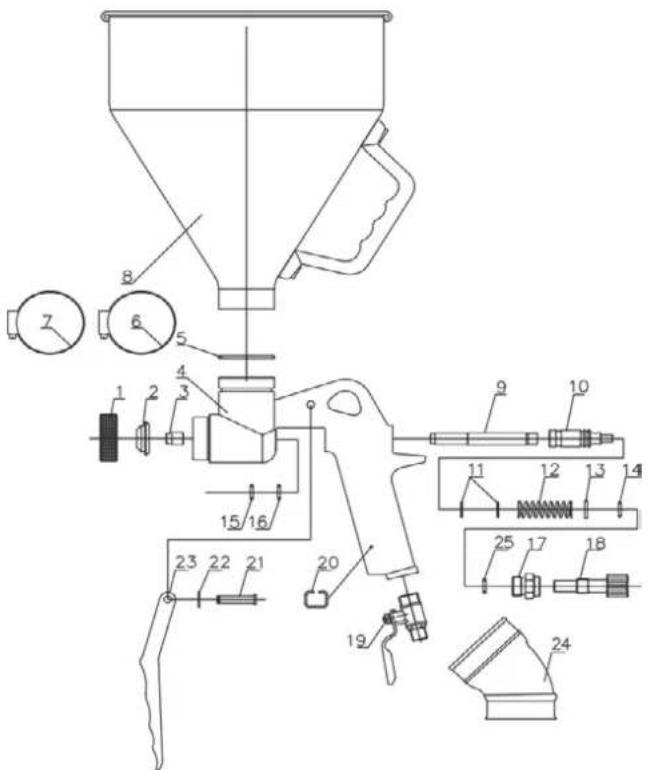

45260 PISTOLA DE YESO

Número	Descripción	Número	Descripción
1	Anillo de tapa	14	junta tórica
2	Boquilla 4mm / 6mm / 8mm	15	junta tórica
3	punta de la aguja	16	junta tórica
4	cuerpo de la pistola	17	ajuste del pomo
5	junta tórica	18	pomo de ajuste
6	Abrazadera	19	Conector de entrada de aire
7	Abrazadera	20	anillo clip
8	Copa	21	tapón de drenaje
9	Aguja	22	Anillo E
10	Asiento de la aguja	23	gatillo de pistola
11	junta tórica	24	eslabón de goma 45
12	muelle de aguja	25	Junta tórica
13	junta
