45260 - Färgspray Airpress - Gratis bruksanvisning och manual

Varumärke	Airpress
Modell	45260
Typ	Sprutpistol för puts (färgsprutning)
Kategori	Färgsprutning
Rekommenderat arbetstryck	3,5 till 4 bar
Maximalt tryck	4,5 bar
Inkluderade munstycken	3 utbytbara munstycken: 4 mm, 6 mm, 8 mm
Hinkkapacitet	Cirka 5,5 liter
Matning	Tryckluft (via kompressor)
Luftintagsanslutning	Snabbkoppling (ej specificerad)
Rekommenderat sprutavstånd	10 till 20 cm
Huvudmaterial	Metallkropp, gummitätningar
Användning	Applicering av puts, texturerade ytskikt
Säkerhet	Rikta inte mot personer, använd personlig skyddsutrustning (ögon, hörsel)
Underhåll	Rengör med lösningsmedel; hink kan sänkas ner i högst 24 timmar
Reservdelar finns	Ja (detaljerad lista med nummer)
Ungefärlig vikt	Cirka 2,5 kg
Garanti	Ej specificerad

Vanliga frågor - 45260 Airpress

Hur monterar jag Airpress 45260 sprutpistol för puts?

Placera pistolens kropp på hinken, fäst den med de medföljande klämmorna. Tillsätt cirka 5,5 liter puts genom påfyllningsöppningen med hjälp av en tratt. Anslut luftslangen till ingångskontakten och ställ in trycket mellan 3,5 och 4 bar.

Vilket tryck ska jag använda för sprutpistol för puts?

Rekommenderat arbetstryck är 3,5 till 4 bar. Överskrid aldrig 4,5 bar.

Hur rengör jag pistolen efter användning?

Töm hinken, tillsätt lite lösningsmedel, sätt tillbaka hinken och skaka kraftigt. Spraya lösningsmedlet vid lågt tryck i en avfallsbehållare (använd mask och skyddsglasögon). Upprepa tills hinken är ren. Du kan även sänka ner hinken i lösningsmedlet i 24 timmar. Använd aldrig färgborttagningsmedel.

Kan jag använda färg istället för puts?

Denna pistol är designad för puts och tjocka texturerade ytskikt. Användning av flytande färg rekommenderas inte, eftersom det kan täppa till munstyckena eller skada apparaten.

Vad gör jag om pistolen täpps igen?

Koppla bort lufttillförseln. Rengör nålen genom att skruva loss justeringsknappen, borsta den sedan med lösningsmedel. Kontrollera även munstyckena och byt ut dem vid behov. Se till att putsen inte har härdat i hinken.

Hur byter jag munstycket på pistolen?

Koppla först bort luftkällan. Skruva loss fästringen, skruva sedan loss det aktuella munstycket. Skruva på det nya munstycket (4, 6 eller 8 mm) och dra åt fästringen.

Vilka säkerhetsåtgärder ska jag vidta?

Använd skyddsglasögon och hörselskydd. Använd inte apparaten i explosiv miljö. Rikta aldrig strålen mot personer. Se till att ventilationen är tillräcklig. Håll barn borta.

Kan jag låta puts bli kvar i hinken efter användning?

Nej, töm alltid hinken efter användning. Förvara inte apparaten med puts inuti, eftersom den skulle härda och skada pistolen.

Hur justerar jag materialflödet?

Använd justeringsknappen på pistolen för att ställa in flödet. Vrid den långsamt för att få önskat flöde. Du kan också justera trycket vid kompressorn.

Var hittar jag reservdelar?

Reservdelarna listas i bruksanvisningen med sina nummer. Du kan beställa dem från Airpress-återförsäljare eller auktoriserade återförsäljare.

BRUKSANVISNING 45260 Airpress

Risker på arbetsplatsen och personligt skydd.

1. Personlig skyddsutrustning måste bäras under arbetet. I synnerhet ögon- och hörselskydd.

2. Använd inte verktygen i explosionsfarliga miljöer, t.ex. i närheten av brandfarliga vätskor, gaser eller damm.

3. Arbetsstationen måste vara upplyst och hållas ren.

4. Modifiera inte enheten på något sätt.

5. Använd inte enheten om den är skadad på något sätt.

6. Rikta inte enheten mot andra personer under drift. Tryckluft och beläggningsmaterial kan orsaka personskador.

7. Överskrid inte det maximala arbetstrycket.

8. Använd endast tryckluft.

9. Håll barn borta från enheten.

10. Läs bruksanvisningen före användning.

11. Koppla alltid bort verktyget från luftkällan före service.

12. Verktyget är inte konstruerat för användning i explosiv atmosfär.

13. Se till att arbetsområdet är tillräckligt ventilerat.

14. Var uppmärksam på slangen på marken under drift.

15. Utsätt inte verktyget för eld eller värme, då detta kan skada verktyget.

16. Se till att verktyget är korrekt monterat före användning.

17. Använd produkten på avsett sätt.

Använda

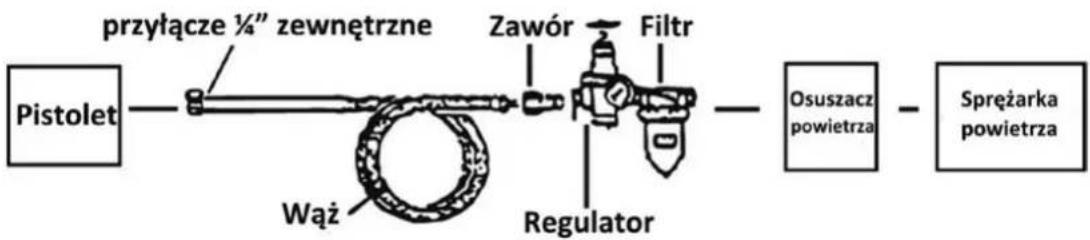

För bästa resultat rekommenderas användning av luftavfuktare, regulator och luftfilter. Användning av torrluft med en gipspistol rekommenderas. Alla komponenter finns tillgängliga hos Airpress distributörer.

Obs: Det är lämpligt att prova pistolen på komponenter som inte behövs, så att du blir bekant med dess funktion och möjligheter.

1. Placera pistolen (nr 4) på fyllnadsmaterialet. Fäst pistolen (#4) på tanken (#8) med hjälp av klämman (#6#7). Använd en tratt (medföljer ej) och fyll på ca 5,5 liter material genom påfyllningsöppningen i tanken (#8).

2. Anslut slangen till anslutningen (#19) och ställ in trycket på 3,5 - 4 bar. Överskrid inte 4,5 bar.

3. Tryck på avtryckaren (#23) för att testa pistolen.

4. Använd pistolen på ett avständ av ca 10 - 20 cm från underlaget genom att hålla pistolen upprätt mot marken.

5. Håll avståndet genom att flytta pistolen från sida till sida. Flytta inte pistolen i en båge, då kommer materialet att appliceras ojämnt.

6. När du är klar släpper du avtryckaren (#23) och kopplar bort slangen.

7. Töm tanken (#8). Förvara inte behållaren (#8) med material inuti.

Justering

1. Du kan justera materialflödet med hjälp av regulatorn (#18). Vrid långsamt på regulatorn för att justera trycket efter dina behov. Du kan också justera trycket vid kompressorn. Överskrid inte 4,5 bar!

2. Du kan byta munstycken (#2) för att få olika effekter. Koppla först bort luftkällan. Skruva sedan loss läsringen (#1). Skruva loss munstycket från pistolen och sätt på det nya. Dra åt läsringen (#1).

Vi rekommenderar att du provar alla tre munstyckena före användning.

Underhåll

Rengöring (pistolen ska vara ansluten till kompressorn för att rengöringsprocessen ska kunna slutföras). Varning!!! Använd inte färgborttagningsmedel på pistolen eftersom det kan skada den. Lägg aldrig pistolen på sidan när det finns material i tanken (#8).

1. Ta bort materialet från tanken (#8) och tillsätt lite lösningsmedel. Placera tillbaka tanken (#8) och skaka kraftigt. Blås lösningsmedlet i avfallsbehållaren med lägsta möjliga tryck (se till att du har en mask och skyddsglasögon).

2. Töm behållaren (#8) på lösningsmedel och upprepa processen tills den är ren.

3. Koppla bort lufttillförseln. Ta bort överflödigt lösningsmedel och torka av tanken (#8) med en luddfri trasa.

Obs: Tank (#8) kan vara helt nedsänkt i lösningsmedel i upp till 24 timmar.

1. Lossa regulatorn (#18) så att slagstiftsaxeln (#9) kommer fram. Använd en borste med lösningsmedel för att rengöra slagstiftsaxeln (#9). Sätt tillbaka slagstiftsaxeln (#9) och dra åt justeringsanordningen (#18). Dra inte åt eller för in några delar med våld, eftersom de då kan skadas. Torka av hela pistolen (#4) med en luddfri trasa.

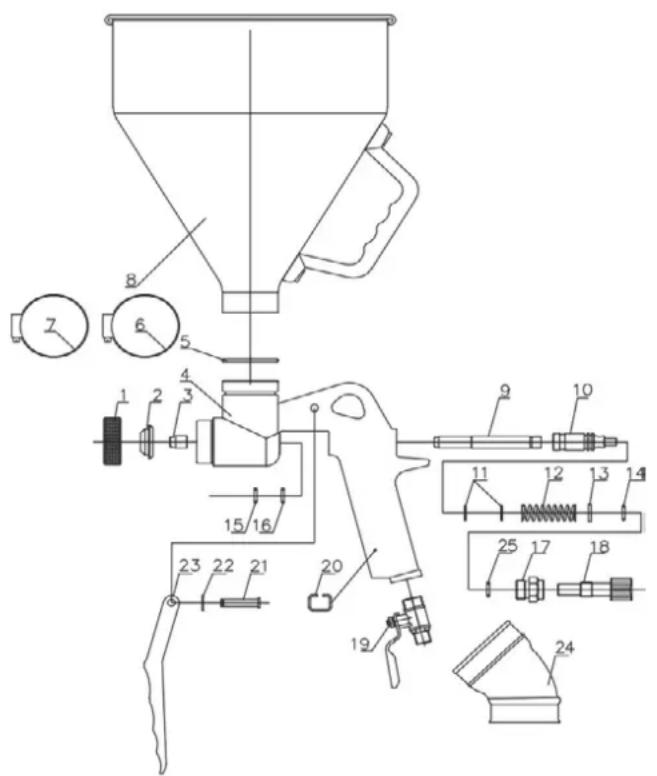

45260 GIPSPISTOL

Nummer	Beskrivning	Nummer	Nummer Beskrivning
1	Lockring	14	O-ring
2	munstycke 4mm / 6mm / 8mm	15	O-ring
3	nålspets	16	O-ring
4	pistolkropp	17	justering av vred
5	O-ring	18	justeringsknapp
6	Klämma	19	Luftintagets anslutning
7	Klämma	20	klämring
8	Kopp	21	avtappningsplugg
9	Nål	22	E-ring
10	Nålsäte	23	pistolavtryckare
11	O-ring	24	45° gummilänk
12	nålfjäder	25	O-ring
13	tätning
