45260 - Spray de vopsea Airpress - Manual de utilizare gratuit

Marca	Airpress
Model	45260
Tip	Pistol pentru tencuială (jet de vopsea)
Categorie	Jet de vopsea
Presiune de funcționare recomandată	3,5 până la 4 bar
Presiune maximă	4,5 bar
Duze incluse	3 duze interschimbabile: 4 mm, 6 mm, 8 mm
Capacitatea cupei	Aproximativ 5,5 litri
Alimentare	Aer comprimat (prin compresor)
Racord de intrare aer	Conector rapid (nespecificat)
Distanța de pulverizare recomandată	10 până la 20 cm
Material principal	Corp din metal, garnituri din cauciuc
Utilizare	Aplicare de tencuială, straturi texturate
Siguranță	Nu îndreptați spre persoane, purtați EIP (ochi, auz)
Întreținere	Curățare cu solvent; cupa poate fi imersată maximum 24 h
Piese de schimb disponibile	Da (listă detaliată a pieselor cu numere)
Greutate estimată	Aproximativ 2,5 kg
Garanție	Nespecificată

Întrebări frecvente - 45260 Airpress

Cum se asamblează pistolul pentru tencuială Airpress 45260?

Așezați corpul pistolului pe cupă, fixați-l cu ajutorul clemelor de strângere furnizate. Adăugați aproximativ 5,5 litri de tencuială prin orificiul de umplere cu ajutorul unei pâlnii. Conectați furtunul de aer la conectorul de intrare și reglați presiunea între 3,5 și 4 bar.

Ce presiune să folosiți pentru pistolul de tencuială?

Presiunea de funcționare recomandată este de 3,5 până la 4 bar. Nu depășiți niciodată 4,5 bar.

Cum se curăță pistolul după utilizare?

Goliți cupa, adăugați puțin solvent, puneți cupa la loc și agitați viguros. Pulverizați solventul la presiune scăzută într-un recipient de deșeuri (purtați mască și ochelari). Repetați până când cupa este curată. Puteți, de asemenea, imersa cupa în solvent timp de 24 de ore. Nu utilizați niciodată decapant.

Pot folosi vopsea în loc de tencuială?

Acest pistol este conceput pentru tencuială și straturi texturate groase. Utilizarea vopselei lichide nu este recomandată, deoarece poate înfunda duzele sau deteriora aparatul.

Ce fac dacă pistolul se înfundă?

Deconectați alimentarea cu aer. Curățați acul deșurubând butonul de reglare, apoi periați-l cu solvent. Verificați și duzele și înlocuiți-le dacă este necesar. Asigurați-vă că tencuiala nu s-a întărit în cupă.

Cum se schimbă duza pistolului?

Deconectați mai întâi sursa de aer. Deșurubați inelul de fixare, apoi deșurubați duza actuală. Înșurubați noua duză (4, 6 sau 8 mm) și strângeți inelul de fixare.

Ce măsuri de siguranță trebuie să iau?

Purtați ochelari de protecție și protecție auditivă. Nu utilizați aparatul în atmosferă explozivă. Nu îndreptați niciodată jetul spre persoane. Asigurați o ventilație adecvată. Țineți copiii la distanță.

Pot lăsa tencuială în cupă după utilizare?

Nu, goliți întotdeauna cupa după utilizare. Nu depozitați aparatul cu tencuială în interior, deoarece s-ar întări și ar deteriora pistolul.

Cum se reglează debitul de material?

Utilizați butonul de reglare de pe pistol pentru a ajusta debitul. Rotiți-l încet pentru a obține debitul dorit. Puteți ajusta și presiunea la nivelul compresorului.

Unde pot găsi piesele de schimb?

Piesele de schimb sunt listate în manual cu numerele lor. Le puteți comanda de la distribuitorii Airpress sau de la revânzătorii autorizați.

MANUAL DE UTILIZARE 45260 Airpress

Riscuri la locul de muncă și protecție personală.

1. Echipamentul individual de protecție trebuie purtat în timpul lucrului. În special protecția ochilor și a auzului.
2. Nu utilizați uneltele în atmosfere explozive, de exemplu, în prezența lichidelor, gazelor sau prafului inflamabil.
3. Stația de lucru trebuie să fie iluminată și menținută curată.
4. Nu modificati dispozitivul în niciun fel.
5. Nu utilizați dispozitivul dacă acesta este deteriorat în vreun fel.
6. Nu îndreptați aparatul spre alte persoane în timpul funcționării. Aerul comprimat și materialul de acoperire pot provoca leziuni.
7. Nu depăşiti presiunea maximă de functionare.
8. Utilizați numai cu aer comprimat.
9. Tineți copiii departe de unitate.
10. Citiți instrucțiunile de utilizare înainte de utilizare.
11. Deconectați întotdeauna unealta de la sursa de aer înainte de întreținere.
12. Unealta nu este proiectată pentru utilizare într-o atmosferă explozivă.
13. Asigurati-vă că zona de lucru este ventilată corespunzător.
14. Fiți atenți la furtunul de pe sol în timpul funcționării.
15. Nu expuneți unealta la foc sau căldură, acest lucru poate deteriora unealta.
16. Asigurați-vă că unealta este asamblată corect înainte de utilizare.
17. Utilizați produsul conform destinației.

Utilizati,

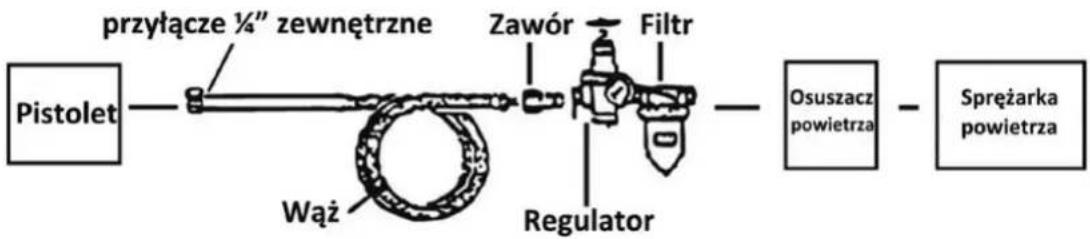

Diagrama prezintă componentele recomandate

Legendă

Utilizarea unui dezumidificator de aer, a unui regulator și a unui filtru de aer este recomandată pentru rezultate optime. Se recomandă utilizarea de aer uscat cu un pistol de tencuială. Toate componentele sunt disponibile la distribuitorii Airpress.

Notă: Este recomandabil să încercați pistolul pe componente nefolositoare, astfel încât să vă familiarizați cu funcționarea și capacitățile acestuia.

1. Aşezati pistolul (#4) pe umplutură. Ataşati pistolul (#4) la rezervor (#8) folosind clema (#6#7).
   Folosind o pâlnie (neinclusă), adăugați aproximativ 5,5 litri de material prin orificiul de umplere din rezervor (#8).
2. Conectați furtunul la racordul (#19) și setați presiunea la 3,5 - 4 bar. Nu depășiti 4,5 bar.
3. Apăsați declanșatorul (#23) pentru a testa pistolul.
4. Utilizați pistolul la o distanță de aprox. 10 - 20 cm de la suprafață ținând pistolul în poziție verticală față de sol.
5. Păstrați distanța mișcând pistolul dintr-o parte în alta. Nu mișcați pistolul în arc sau materialul va fi aplicat neuniform.
6. Când ați terminat, eliberați trăgaciul (#23) și deconectați furtunul.
7. Goliți rezervorul (#8). Nu depozitați buncărul (#8) cu material în interior.

Reglare

1. Puteți regla debitul de material cu ajutorul regulatorului (#18). Rotiți încet regulatorul pentru a ajusta presiunea la nevoile dvs. De asemenea, puteți regla presiunea la compresor. Nu depășiti 4,5 bar!
2. Puteți schimba duzele (#2) pentru diferite efecte. Mai întâi deconectați sursa de aer. Apoi deșurubați inelul de fixare (#1). Deșurubați duza din pistol și strângeți-o pe cea nouă. Strângeți inelul de fixare (#1). Este recomandat să încercați toate cele trei duze înainte de utilizare.

Întreținere

Curățare (pistolul trebuie să fie conectat la compresor pentru a finaliza procesul de curățare). Atenție!!! Nu utilizați dizolvant de vopsea pe pistol deoarece îl poate deteriora. Nu așezați niciodată pistolul pe o parte în timp ce materialul este în rezervor (#8).

1. Scoateți materialul din rezervor (#8) și adăugați puțin solvent. Puneți rezervorul (#8) la loc și agitați energic. La cea mai mică presiune posibilă, suflați solventul în recipientul de deșeuri (asigurați-vă că aveți o mască și ochelari de protecție).

2. Goliți recipientul (#8) de solvent și repetați procesul până când acesta este curat.

3. Deconectați alimentarea cu aer. Îndepărtați solventul în exces și ștergeți rezervorul (#8) cu o cârpă fără scame.

Notă: Rezervorul (#8) poate fi scufundat complet în solvent timp de până la 24 de ore.

1. Slăbiți regulatorul (#18) pentru a expune arborele percutorului (#9). Utilizați o perie cu solvent pentru a curăța arborele percutorului (#9). Înlocuiți arborele percutorului (#9) și strângeți regulatorul (#18). Nu strângeți sau introduceți nicio piesă cu forța, deoarece acestea pot fi deteriorate. Ștergeți întreaga armă (#4) cu o cârpă care nu lasă scame.

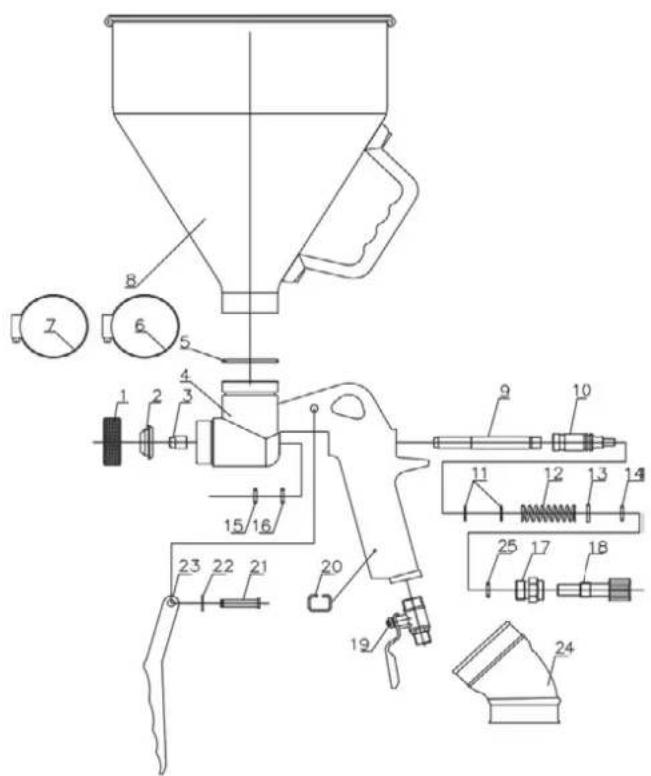

45260 PISTOL PENTRU

Număr	Descriere	Numărul	Număr Descriere
1	Inel capac	14	O-ring
2	Duză 4mm / 6mm / 8mm	15	o-ring
3	vârf ac	16	o-ring
4	corp pistol	17	Buton de reglare
5	O-ring	18	Buton de reglare
6	Clemă	19	Conector de admisie a aerului
7	Clemă	20	Inel de prindere
8	Cupă	21	dop de scurgere
9	Ac	22	Inel E
10	Scaunul acului	23	declanșator pistol
11	O-ring	24	legătură de cauciuc 45°
12	arc ac	25	O-ring
13	garnitură
