45260 - Maaliruisku Airpress - Ilmainen käyttöohje ja opas

Merkki	Airpress
Malli	45260
Tyyppi	Rappauspistooli (maalisuihku)
Kategoria	Maalisuihku
Suositeltu käyttöpaine	3,5 - 4 bar
Maksimipaine	4,5 bar
Mukana tulevat suuttimet	3 vaihdettavaa suutinta: 4 mm, 6 mm, 8 mm
Kauhan tilavuus	Noin 5,5 litraa
Syöttö	Painelima (kompressorilla)
Ilman tuloliitin	Pikaliitin (ei määritelty)
Suositeltu ruiskutusetäisyys	10 - 20 cm
Päämateriaali	Metallirunko, kumitiivisteet
Käyttö	Rappauksen ja teksturoitujen tasoitteiden levitys
Turvallisuus	Älä suuntaa ihmisiin, käytä henkilönsuojaimia (silmät, kuulo)
Huolto	Puhdistus liuottimella; kauha voidaan upottaa enintään 24 h
Varaosat saatavilla	Kyllä (yksityiskohtainen osaluettelo numeroilla)
Arvioitu paino	Noin 2,5 kg
Takuu	Ei määritelty

Usein kysytyt kysymykset - 45260 Airpress

Miten Airpress 45260 rappauspistooli kootaan?

Aseta pistoolin runko kauhan päälle, kiinnitä se mukana tulevilla kiristysrenkailla. Lisää noin 5,5 litraa rappausta täyttöaukkoon suppilon avulla. Liitä ilmaletku tuloliittimeen ja säädä paine 3,5 - 4 bariin.

Mitä painetta rappauspistoolissa tulee käyttää?

Suositeltu käyttöpaine on 3,5 - 4 bar. Älä koskaan ylitä 4,5 bar.

Miten pistooli puhdistetaan käytön jälkeen?

Tyhjennä kauha, lisää hieman liuotinta, aseta kauha takaisin ja ravista voimakkaasti. Suihkuta liuotin matalalla paineella jäteastiaan (käytä maskia ja suojalaseja). Toista, kunnes kauha on puhdas. Voit myös upottaa kauhan liuottimeen 24 tunniksi. Älä koskaan käytä maalinpoistoainetta.

Voinko käyttää maalia rappauksen sijaan?

Tämä pistooli on suunniteltu rappaukseen ja paksuille teksturoiduille tasoitteille. Nestemäisen maalin käyttöä ei suositella, koska se voi tukkia suuttimet tai vahingoittaa laitetta.

Mitä tehdä, jos pistooli tukkeutuu?

Irrota ilmansyöttö. Puhdista neula kiertämällä säätönupin auki, ja harjaa se liuottimella. Tarkista myös suuttimet ja vaihda ne tarvittaessa. Varmista, ettei rappaus ole kovettunut kauhassa.

Miten pistoolin suutin vaihdetaan?

Irrota ensin ilmansyöttö. Kierrä kiinnitysrengas auki, ja sitten irrota nykyinen suutin. Kierrä uusi suutin (4, 6 tai 8 mm) kiinni ja kiristä kiinnitysrengas.

Mitä turvatoimia minun tulee noudattaa?

Käytä suojalaseja ja kuulosuojaimia. Älä käytä laitetta räjähdysvaarallisessa ympäristössä. Älä koskaan suuntaa suihkua ihmisiin. Varmista riittävä ilmanvaihto. Pidä lapset etäällä.

Voinko jättää rappausta kauhaan käytön jälkeen?

Ei, tyhjennä aina kauha käytön jälkeen. Älä säilytä laitetta rappauksen kanssa sisällä, koska se kovettuu ja vahingoittaa pistoolia.

Miten materiaalin virtaus säädetään?

Käytä pistoolin säätönuppia virtauksen säätämiseen. Kierrä sitä hitaasti halutun virtauksen saavuttamiseksi. Voit myös säätää painetta kompressorissa.

Mistä löydän varaosat?

Varaosat on lueteltu ohjekirjassa numeroineen. Voit tilata ne Airpress-jakelijoilta tai valtuutetuilta jälleenmyyjiltä.

KÄYTTÖOHJE 45260 Airpress

Työpaikan vaaratekijät ja henkilökohtainen suojautuminen.

1. Työn aikana on käytettävä henkilökohtaisia suojavarusteita. Erityisesti silmien- ja kuulonsuojaimia.
2. Älä käytä työkaluja räjähdysvaarallisissa tiloissa, esim. syttyvien nesteiden, kaasujen tai pölyn läsnä ollessa.
3. Työpiste on valaistava ja pidettävä puhtaana.
4. Älä muokkaa laitetta millään tavalla.
5. Älä käytä laitetta, jos se on millään tavalla vaurioitunut.
6. Älä suuntaa laitetta muiden ihmisten suuntaan käytön aikana. Paineilma ja pinnoitemateriaali voivat aiheuttaa vammoja.
7. Älä ylitä enimmäiskäyttöpainetta.
8. Käytä vain paineilmalla.
9. Pidä lapset erossa laitteesta.
10. Lue käyttöohjeet ennen käyttöä.
11. Irrota työkalu aina ilmalähteestä ennen huoltoa.
12. Työkalua ei ole suunniteltu käytettäväksi räjähdysalttiissa tiloissa.
13. Varmista, että työalue on riittävästi tuuletettu.
14. Ole tietoinen maassa olevasta letkusta käytön aikana.
15. Älä altista työkalua tulelle tai kuumuudelle, tämä voi vahingoittaa työkalua.
16. Varmista, että työkalu on koottu oikein ennen käyttöä.
17. Käytä tuotetta tarkoitetulla tavalla.

Käytä

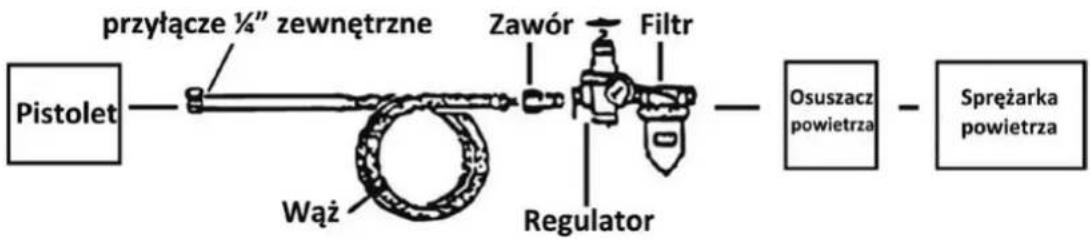

Kaaviossa on esitetty suositellut komponentit

Selite

Ilmankuivaimen, säätimen ja ilmansuodattimen käyttöä suositellaan optimaalisten tulosten saavuttamiseksi. Kuivaa ilmaa suositellaan käytettäväksi kipsipistoolin kanssa. Kaikki komponentit ovat saatavissa Airpressin jälleenmyyjiltä.

Huomautus: On suositeltavaa kokeilla pistoolia tarpeettomiin komponentteihin, jotta sen toiminta ja ominaisuudet tulevat tutuiksi.

1. Aseta pistooli (#4) täyttölaitteen päälle. Kiinnitä pistooli (#4) säiliöön (#8) kiinnittimellä (#6#7). Lisää säiliöön (#8) noin 5,5 litraa materiaalia suppilon (ei sisälly toimitukseen) avulla täyttöaukon kautta.
2. Kytke letku liitäntään (#19) ja aseta paine 3,5 - 4 baariin. Älä vlitä 4,5 baaria.
3. Testaa pistooli painamalla liipaisinta (#23).
4. Käytä pistoolia n. 10 - 20 cm:n etäisyydellä pinnasta pitämällä pistoolia pystyssä maahan päin.
5. Pidä etäisyyttä liikuttamalla pistoolia puolelta toiselle. Älä liikuta pistoolia karessa tai materiaali levitetään epätasaisesti.
6. Kun olet valmis, yapauta liipaisin (#23) ia irrota letku.
7. Tyhjennä säiliö (#8). Älä säilytä säiliötä (#8), jossa on materiaalia.

Säätö

1. Voit säätää materiaalin virtausta säätimellä (#18). Käännä säädintä hitaasti säätääksesi paineen tarpeidesi mukaan. Voit myös säätää painetta kompressorissa. Älä ylitä 4,5 baaria!
2. Voit vaihtaa suuttimia (#2) erilaisia tehosteita varten. Irrota ensin ilmalähde. Ruuvaa sitten irti pidätinrengas (#1). Ruuvaa suutin irti pistoolista ja kiristä uusi. Kiristä pidätinrengas (#1).
   On suositeltavaa kokeilla kaikkia kolmea suutinta ennen käyttöä.

Huolto

Puhdistus (pistooli on kytkettävä kompressoriin puhdistusprosessin suorittamiseksi). Varoitus!!! Älä käytä maalinpoistoainetta pistooliin, sillä se voi vahingoittaa sitä. Älä koskaan aseta pistoolia kyljelleen materiaalin ollessa säiliössä (#8).

1. Poista materiaali säiliöstä (#8) ja lisää hieman liuotinta. Aseta säiliö (#8) takaisin ja ravista voimakkaasti. Puhalla liuotin pienimmällä mahdollisella paineella jätesäiliöön (varmista, että sinulla on suojanaamari ja suojalasit).
2. Tyhjennä säiliö (#8) liuottimesta ja toista prosessi, kunnes se on puhdas.
3. Irrota ilmansyöttö. Poista ylimääräinen liuotin ja pyyhi säiliö (#8) nukkaamattomalla liinalla. Huomautus: Säiliö (#8) voi olla kokonaan liuottimessa jopa 24 tuntia.
4. Löysää säädin (#18), jotta sytytystapin akseli (#9) tulee näkyviin. Puhdista sytytystapin akseli (#9) liuottimella varustetulla harjalla. Aseta sytytystapin akseli (#9) takaisin paikalleen ja kiristä säädin (#18). Älä kiristä tai aseta mitään osia väkisin, sillä ne voivat vaurioitua. Pyyhi koko ase (#4) nukkaamattomalla liinalla.

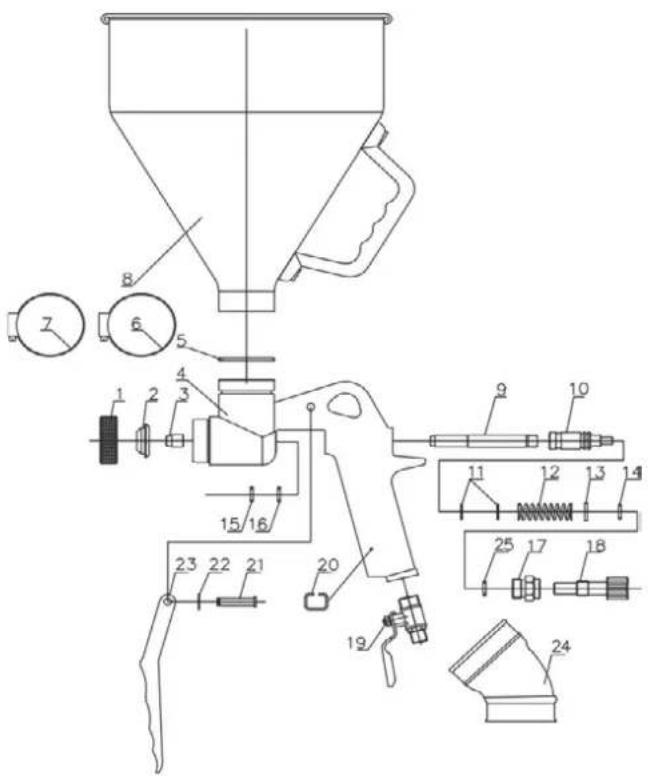

45260 KIPSITYKKI

Numero	Kuvaus	Numero	Kuvaus
1	Korkkirengas	14	O-rengas
2	Suutin 4mm / 6mm / 8mm	15	o-rengas
3	neulan kärki	16	o-rengas
4	pistoolin runko	17	nupin säätö
5	o-rengas	18	säätönuppi
6	Kiinnitin	19	Ilman tuloilmaliitin
7	Puristin	20	kiinnitysrengas
8	Kuppi	21	tyhjennystulppa
9	Neula	22	E-rengas
10	Neulan istukka	23	pistoolin liipaisin
11	O-rengas	24	45° kumilenkki
12	neulajousi	25	O-rengas
13	tiiviste
