45260 - Spray de tinta Airpress - Manual de utilização gratuito

Marca	Airpress
Modelo	45260
Tipo	Pistola para texturizar (jato de pintura)
Categoria	Jato de pintura
Pressão de operação recomendada	3,5 a 4 bar
Pressão máxima	4,5 bar
Bicos incluídos	3 bicos intercambiáveis: 4 mm, 6 mm, 8 mm
Capacidade do copo	Aproximadamente 5,5 litros
Alimentação	Ar comprimido (via compressor)
Conexão de entrada de ar	Conector rápido (não especificado)
Distância de pulverização recomendada	10 a 20 cm
Material principal	Corpo em metal, juntas em borracha
Utilização	Aplicação de texturas, revestimentos texturizados
Segurança	Não direcionar para pessoas, usar EPI (olhos, ouvidos)
Manutenção	Limpeza com solvente; copo pode ser imerso por no máximo 24 h
Peças de reposição disponíveis	Sim (lista detalhada das peças com números)
Peso estimado	Aproximadamente 2,5 kg
Garantia	Não especificada

Perguntas frequentes - 45260 Airpress

Como montar a pistola para texturizar Airpress 45260 ?

Coloque o corpo da pistola sobre o copo, fixe-o com os grampos fornecidos. Adicione aproximadamente 5,5 litros de textura pelo orifício de enchimento com o auxílio de um funil. Conecte a mangueira de ar ao conector de entrada e ajuste a pressão entre 3,5 e 4 bar.

Qual pressão usar para a pistola de texturizar ?

A pressão de operação recomendada é de 3,5 a 4 bar. Nunca ultrapasse 4,5 bar.

Como limpar a pistola após o uso ?

Esvazie o copo, adicione um pouco de solvente, recoloque o copo e agite vigorosamente. Pulverize o solvente em baixa pressão em um recipiente de resíduos (use máscara e óculos). Repita até que o copo esteja limpo. Você também pode imergir o copo no solvente por 24 horas. Nunca use decapante.

Posso usar tinta em vez de textura ?

Esta pistola é projetada para textura e revestimentos texturizados espessos. O uso de tinta líquida não é recomendado, pois pode obstruir os bicos ou danificar o aparelho.

O que fazer se a pistola entupir ?

Desconecte a alimentação de ar. Limpe a agulha desapertando o botão de ajuste e escove-a com solvente. Verifique também os bicos e substitua-os se necessário. Certifique-se de que a textura não endureceu no copo.

Como trocar o bico da pistola ?

Primeiro, desconecte a fonte de ar. Desaperte o anel de fixação, depois desaperte o bico atual. Aparafuse o novo bico (4, 6 ou 8 mm) e aperte o anel de fixação.

Quais precauções de segurança devo tomar ?

Use óculos de proteção e proteção auditiva. Não utilize o aparelho em atmosfera explosiva. Nunca dirija o jato para pessoas. Assegure ventilação adequada. Mantenha as crianças afastadas.

Posso deixar textura no copo após o uso ?

Não, sempre esvazie o copo após o uso. Não armazene o aparelho com textura dentro, pois ela endureceria e danificaria a pistola.

Como ajustar o fluxo de material ?

Use o botão de ajuste na pistola para regular o fluxo. Gire-o lentamente para obter o fluxo desejado. Você também pode ajustar a pressão no compressor.

Onde posso encontrar as peças de reposição ?

As peças de reposição estão listadas no manual com seus números. Você pode encomendá-las através dos distribuidores Airpress ou revendedores autorizados.

MANUAL DE UTILIZADOR 45260 Airpress

Perigos no local de trabalho e proteção pessoal.

1. É obrigatório o uso de equipamento de proteção individual durante o trabalho. Em particular, proteção ocular e auditiva.
2. Não utilizar as ferramentas em atmosferas explosivas, por exemplo, na presença de líquidos, gases ou poeiras inflamáveis.
3. O posto de trabalho deve ser iluminado e mantido limpo.
4. Não modificar o aparelho de forma alguma.
5. Não utilizar o aparelho se este estiver danificado.
6. Não apontar o aparelho para outras pessoas durante o funcionamento. O ar comprimido e o material de revestimento podem causar ferimentos.
7. Não exceder a pressão máxima de funcionamento.
8. Utilizar apenas com ar comprimido.
9. Manter as crianças afastadas do aparelho.
10. Ler o manual de instruções antes da utilização.
11. Desligue sempre a ferramenta da fonte de ar antes de efetuar a manutenção.
12. A ferramenta não foi concebida para ser utilizada numa atmosfera explosiva.
13. Certifique-se de que a área de trabalho é adequadamente ventilada.
14. Tenha em atenção a mangueira no chão durante o funcionamento.
15. Não exponha a ferramenta ao fogo ou ao calor, pois isso pode danificar a ferramenta.
16. Certifique-se de que a ferramenta está corretamente montada antes de a utilizar.
17. Utilizar o produto conforme previsto.

Utilização

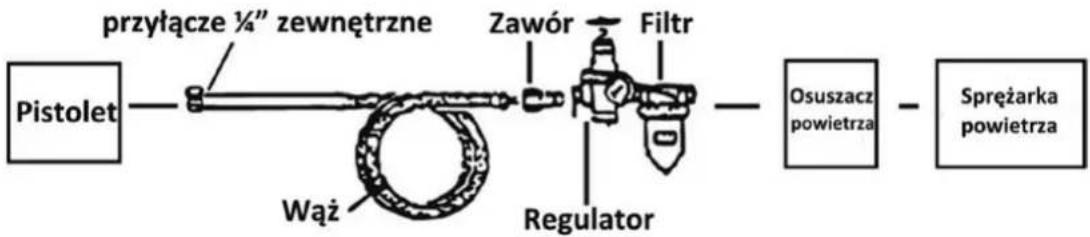

O diagrama mostra os componentes recomendados

Legenda

A utilização de um desumidificador de ar, de um regulador e de um filtro de ar é recomendada para obter resultados óptimos. Recomenda-se a utilização de ar seco com uma pistola de gesso. Todos os componentes estão disponíveis nos distribuidores Airpress.

Nota: É aconselhável experimentar a pistola em componentes não necessários, de modo a familiarizar-se com o seu funcionamento e capacidades.

1. Colocar a pistola (#4) no enchimento. Fixar a pistola (#4) ao depósito (#8) utilizando a braçadeira (#6#7). Utilizando um funil (não incluído), adicionar cerca de 5,5 litros de material através do enchimento do depósito (#8).
2. Ligar a mangueira à ligação (#19) e regular a pressão para 3,5 - 4 bar. Não ultrapassar os 4,5 bar.
3. Premir o gatilho (#23) para testar a pistola.
4. Utilizar a pistola a uma distância de cerca de 10 - 20 cm da superfície, segurando a pistola na vertical contra o solo.
5. Manter a distância movendo a pistola de um lado para o outro. Não mover a pistola em arco ou o material será aplicado de forma desigual.
6. Quando tiver terminado, solte o gatilho (#23) e desligue o tubo flexível.
7. Evvazie o depósito (#8). Não guarde a tremonha (#8) com material no interior.

Ajuste

1. Pode ajustar o fluxo de material utilizando o regulador (#18). Rodar lentamente o regulador para ajustar a pressão às suas necessidades. Também pode ajustar a pressão no compressor. Não exceda 4,5 har!
2. Pode mudar os bicos (#2) para obter efeitos diferentes. Primeiro, desligue a fonte de ar. Em seguida, desapertar o anel de retenção (#1). Desaparafusar o bico da pistola e apertar o novo bico. Apertar o anel de retenção (#1).

Recomenda-se experimentar os três bicos antes de os utilizar.

Manutenção

Limpeza (a pistola deve estar ligada ao compressor para efetuar a limpeza). Atenção!!! Não utilizar um removedor de tinta na pistola porque pode danificá-la. Nunca colocar a pistola de lado enquanto o material estiver no reservatório (#8).

1. Retirar o material do reservatório (#8) e adicionar um pouco de solvente. Voltar a colocar o reservatório (#8) e agitar vigorosamente. Com a pressão mais baixa possível, sopre o solvente para o recipiente de resíduos (certifique-se de que tem uma máscara e óculos de proteção).
2. Esvazie o recipiente (#8) de solvente e repita o processo até estar limpo.
3. Desligue o fornecimento de ar. Retire o excesso de solvente e limpe o depósito (#8) com um pano que não largue pêlos.

Nota: O tanque (#8) pode ser totalmente imerso em solvente por até 24 horas.

1. Desapertar o regulador (#18) para expor o veio do pino de disparo (#9). Utilizar uma escova com solvente para limpar o eixo do pino de disparo (#9). Substituir o veio do pino de disparo (#9) e apertar o regulador (#18). Não apertar ou inserir nenhuma peça à força, pois pode danificá-la. Limpar toda a pistola (#4) com um pano que não largue pêlos.

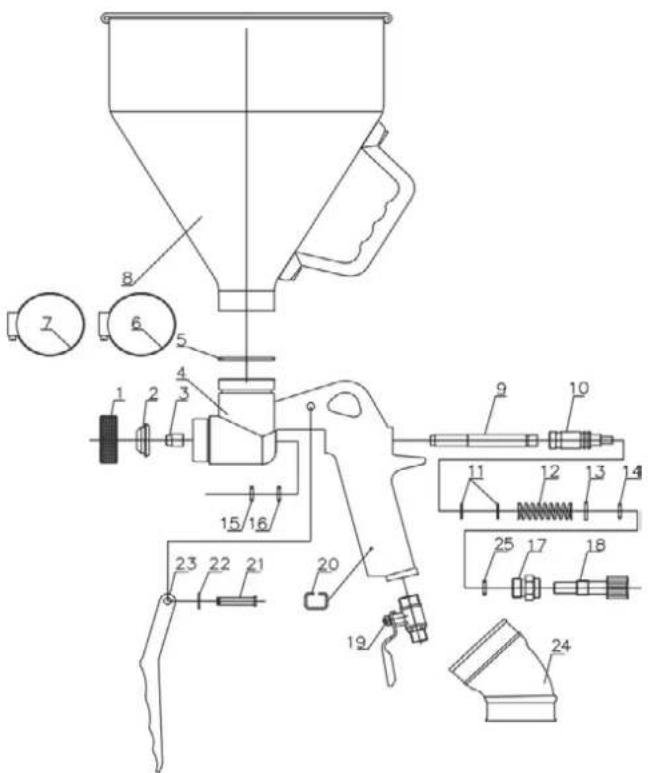

45260 PISTOLA DE GESSO

Número	Descrição	Número	Descrição
1	Anel de cobertura	14	o-ring
2	bocal 4mm / 6mm / 8mm	15	anel de vedação
3	ponta da agulha	16	anel de vedação
4	corpo da pistola	17	botão de ajuste
5	anel de vedação	18	botão de ajuste
6	braçadeira	19	Conector de entrada de ar
7	Braçadeira	20	anel de aperto
8	Copo	21	bujão de drenagem
9	Agulha	22	Anel em E
10	Assento da agulha	23	gatilho da pistola
11	Anel de vedação	24	ligação de borracha de 45°
12	mola da agulha	25	Anel de vedação
13	vedação
