KORISNIČKI PRIRUČNIK 45260 Airpress

Čišćenje (pištolj treba spojiti na kompresor kako bi se dovršio postupak čišćenja). Oprez!! Ne koristite sredstva za uklanjanje boje na pištolju jer ga mogu oštetiti. Nikada ne stavljajte pištolj na bok s materijalom u spremniku (#8).

1. Izvadite materijal iz spremnika (#8) i dodajte malu količinu otapala. Vratite spremnik (#8) i snažno protresite. Koristeći najniži mogući tlak, ispuhnite otapalo u spremnik za otpad (obavezno nosite masku za lice i zaštitne naočale).
2. Ispraznite otapalo iz spremnika (#8) i ponavljaite postupak dok ne bude čisto.
3. Isključite dovod zraka. Uklonite višak otapala i obrišite spremnik (#8) krpom koja ne ostavlja dlačice. Napomena: Spremnik (#8) može biti potpuno uronjen u otopinu do 24 sata.
4. Otpustite podešivač (#18) dok osovina udarne igle (#9) ne bude otkrivena. Za čišćenje osovine udarne igle (#9) upotrijebite kist s otapalom. Vratite osovinu udarne igle (#9) i zategnite podešivač (#18). Nemojte silom pritiskati dijelove jer bi moglo doći do oštećenja. Obrišite cijeli pištolj (#4) krpom koja ne ostavlia dlačice.

45260 PIŠTOLJ ZA ŽBUKU

1. Током рада треба носити личну заштитну опрему, посебно заштиту за очи и слух.

2. Не користите алате у подручјима са ризиком од експлозије, на пример у присуству запаљивих течности, гасова или прашине.

3. Радно место мора бити осветљено и чисто.

4. Не модификујте уређај на било који начин.

5. Не користите уређај ако је на било који начин оштећен.

6. Не усмеравајте уређај ка другим људима док ради. Компримовани ваздух и материјал за премаз могу проузроковати повреде.

7. Не прекорачујте максимальни радни притисак.

8. Користити само са компримованим ваздухом.

9. Не дозволите деци да буду близу уређаја.

10. Молимо вас да прочитате упутство за употребу пре употребе.

11. Увек искључите алат из извора ваздуха пре било каквог сервисирања.

12. Алат није намењен за употребу у експлозивним атмосферама.

13. Осигурајте да је радно место адекватно проветрено.

14. Будите опрезни са цревом на земљи док радите.

15. Не излажите алат ватри или топлоти, јер то може оштетити уређај.

16. Пре употребе, уверите се да је алат правилно састављен.

17. Користите производ како је предвиђено.

Користите

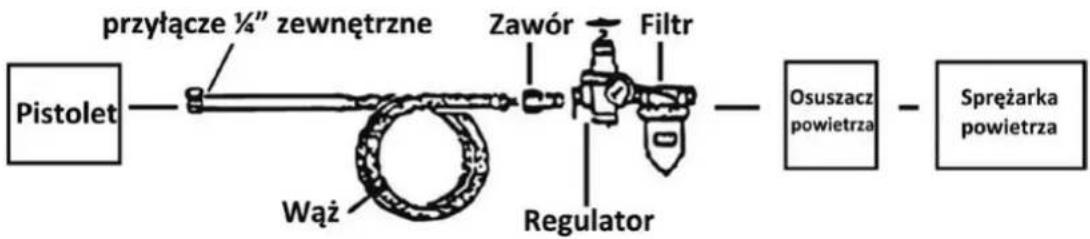

Дијаграм приказује препоручене компоненте

Легенда

За оптималне резултате, препоручујемо употребу сушача ваздуха, регулатора и ваздушног филтера. Препоручујемо употребу сувог ваздуха са пиштољем за малтер. Све компоненте су доступне код дистрибутера Airpress-a.

Напомена: Препоручује се тестирање пиштоља на непотребним елементима како бисте се упознали са његовим радом и могућностима.

1. Поставите пиштољ (#4) на отвор за пуњење. Причврстите пиштољ (#4) на резервоар (#8) помоћу стезаљке (#6, #7). Користећи левак (није укључен), додајте приближно 5,5 литара материјала кроз отвор за пуњење у резервоару (#8).

2. Спојите црево на конектор (#19) и подесите притисак на 3,5 – 4 бара. Немојте прекорачити 4,5 бара.

3. Притисните окидач (#23) да бисте тестирали пиштоль.

4. Користите пиштоль на удальености од приближно 10 – 20 цм од површине, држећи га вертикално у односу на тло.

5. Одржавајте растојање када померате пиштољ са једне стране на другу. Не померајте пиштољ у луку, јер ће то довести до неравномерног наношења материјала.

6. Када завршите, отпустите окидач (#23) и одспојите црево.

7. Испразните резервоар (#8). Не складиштите резервоар (#8) са материјалом унутра.

Регулација

1. Проток материјала можете регулисати помоћу регулатора (#18). Полако окрећите регулатор да бисте подесили притисак према вашим потребама. Такође можете подесити притисак на компресору. Немојте прекорачити 4,5 бара!

2. Можете заменити млазнице (#2) за различите ефекте. Прво, искључите довод ваздуха. Затим, одврните прстен за задржавање (#1). Одврните млазницу са пиштоља и заврните нову. Заврните прстен за задржавање (#1).

Препоручује се тестирање све три млазнице пре употребе.

Одржавање

Чишћење (пиштољ треба повезати са компресором да би се завршио процес чишћења). Опрез!! Не користите средства за скидање боје на пиштољу јер га могу оштетити. Никада не постављајте пиштољ на бок са материјалом у резервоару (#8).

1. Извадите материјал из резервоара (#8) и додајте малу количину растворача. Вратите резервоар (#8) и снажно промућкајте. Користећи најмањи могући притисак, испустите растворач у контејнер за отпад (обавезно носите маску за лице и заштитне наочаре).

2. Испразните растворач из резервоара (#8) и поновите поступак док не буде чист.

3. Искључите довод ваздуха. Уклоните вишак растворача и обришите резервоар (#8) крпом која не оставља влакна.

Напомена: Резервоар (#8) може бити потпуно уроњен у растворач до 24 сата.

1. Отпустите подешавач (#18) док се осовина ударне игле (#9) не открије. Користите четницу са растворачем да бисте очистили осовину ударне игле (#9). Вратите осовину ударне игле (#9) и затегните подешавач (#18). Немојте силом притискати делове јер може доћи до оштећења. Обришите цео пиштољ (#4) крпом која не оставља влакна.

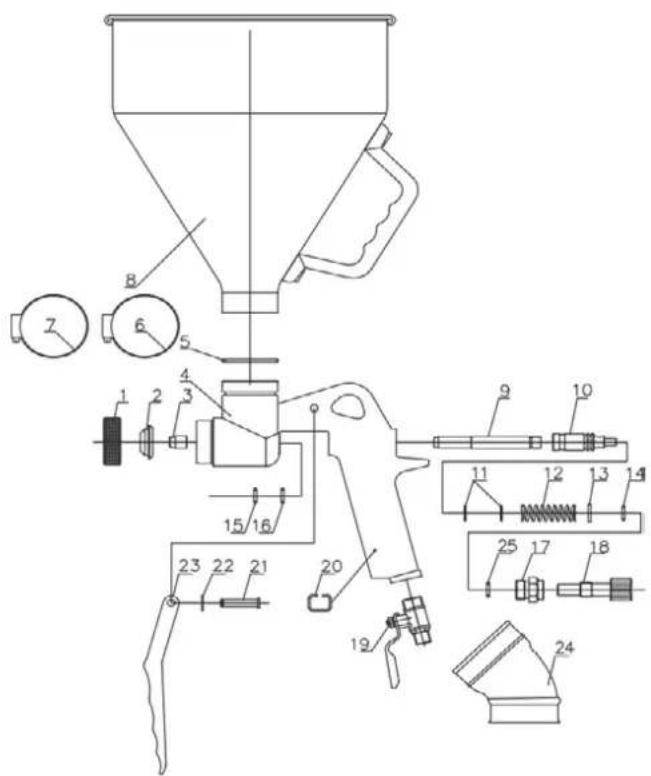

Број	Опис	Број	Опис
1	Прстен за капу	14	О-прстен
2	млазница 4 мм / 6 мм / 8 мм	15	О-прстен
3	врх игле	16	О-прстен
4	тело пиштоља	17	подешавање дугмета
5	О-прстен	18	дугме за подешавање
6	Порок	19	конектор за усис ваздуха
7	Порок	20	прстен са штипаљком
8	Шоља	21	окидач
9	Игла	22	Е-прстен
10	утичница за иглу	23	окидач пиштоља
11	О-прстен	24	Гумени конектор од 45°
12	игласта опруга	25	О-прстен
13	печат
