Marca	Airpress
Modello	45260
Tipo	Pistola per intonaco (getto di vernice)
Categoria	Getto di vernice
Pressione di esercizio raccomandata	3,5 a 4 bar
Pressione massima	4,5 bar
Ugelli inclusi	3 ugelli intercambiabili: 4 mm, 6 mm, 8 mm
Capacità del secchio	Circa 5,5 litri
Alimentazione	Aria compressa (tramite compressore)
Attacco di ingresso dell'aria	Connettore rapido (non specificato)
Distanza di spruzzatura raccomandata	10 a 20 cm
Materiale principale	Corpo in metallo, guarnizioni in gomma
Utilizzo	Applicazione di intonaci, rivestimenti strutturati
Sicurezza	Non dirigere verso persone, indossare DPI (occhi, udito)
Manutenzione	Pulizia con solvente; il secchio può essere immerso per un massimo di 24 ore
Pezzi di ricambio disponibili	Sì (elenco dettagliato dei pezzi con numeri)
Peso stimato	Circa 2,5 kg
Garanzia	Non specificata

Domande frequenti - 45260 Airpress

Come assemblare la pistola per intonaco Airpress 45260?

Posizionare il corpo della pistola sul secchio, fissarlo con i fascette di serraggio fornite. Aggiungere circa 5,5 litri di intonaco attraverso l'apertura di riempimento usando un imbuto. Collegare il tubo dell'aria al connettore di ingresso e regolare la pressione tra 3,5 e 4 bar.

Quale pressione usare per la pistola per intonaco?

La pressione di esercizio raccomandata è 3,5 a 4 bar. Non superare mai 4,5 bar.

Come pulire la pistola dopo l'uso?

Svuotare il secchio, aggiungere un po' di solvente, rimontare il secchio e agitare vigorosamente. Spruzzare il solvente a bassa pressione in un contenitore per rifiuti (indossare maschera e occhiali). Ripetere fino a quando il secchio è pulito. È anche possibile immergere il secchio nel solvente per 24 ore. Non usare mai decapanti.

Posso usare vernice invece dell'intonaco?

Questa pistola è progettata per intonaco e rivestimenti strutturati spessi. L'uso di vernice liquida non è raccomandato, poiché potrebbe ostruire gli ugelli o danneggiare l'apparecchio.

Cosa fare se la pistola si intasa?

Scollegare l'alimentazione dell'aria. Pulire l'ago svitando il pulsante di regolazione, quindi spazzolarlo con solvente. Controllare anche gli ugelli e sostituirli se necessario. Assicurarsi che l'intonaco non si sia indurito nel secchio.

Come cambiare l'ugello della pistola?

Prima scollegare la fonte d'aria. Svitare l'anello di fissaggio, quindi svitare l'ugello attuale. Avvitare il nuovo ugello (4, 6 o 8 mm) e serrare l'anello di fissaggio.

Quali precauzioni di sicurezza devo prendere?

Indossare occhiali di protezione e protezione per l'udito. Non usare l'apparecchio in atmosfera esplosiva. Non dirigere mai il getto verso persone. Garantire una ventilazione adeguata. Tenere i bambini lontani.

Posso lasciare l'intonaco nel secchio dopo l'uso?

No, svuotare sempre il secchio dopo l'uso. Non conservare l'apparecchio con intonaco all'interno, poiché si indurirebbe e danneggerebbe la pistola.

Come regolare la portata del materiale?

Usare il pulsante di regolazione sulla pistola per regolare la portata. Ruotarlo lentamente per ottenere la portata desiderata. È anche possibile regolare la pressione al compressore.

Dove posso trovare i pezzi di ricambio?

I pezzi di ricambio sono elencati nel manuale con i loro numeri. È possibile ordinarli presso i distributori Airpress o i rivenditori autorizzati.

MANUALE UTENTE 45260 Airpress

IT LEGENDA DEI CARTELLI DI AVVERTIMENTO SUI PRODOTTI

PT LEGENDA DOS SINAIS DE AVISO NOS PRODUTOS

Rischi sul posto di lavoro e protezione personale.

1. Durante il lavoro è necessario indossare i dispositivi di protezione individuale. In particolare, protezioni per gli occhi e l'udito.
2. Non utilizzare gli utensili in atmosfere esplosive, ad esempio in presenza di liquidi, gas o polveri infiammabili.
3. La postazione di lavoro deve essere illuminata e mantenuta pulita.
4. Non modificare il dispositivo in alcun modo.
5. Non utilizzare il dispositivo se è danneggiato in qualche modo.
6. Non puntare l'apparecchio verso altre persone durante il funzionamento. L'aria compressa e il materiale di rivestimento possono causare lesioni.
7. Non superare la pressione massima di esercizio.
8. Utilizzare solo aria compressa.
9. Tenere i bambini lontani dall'apparecchio.
10. Leggere le istruzioni per l'uso prima dell'uso.
11. Scollegare sempre l'utensile dalla fonte d'aria prima di effettuare la manutenzione.
12. L'utensile non è progettato per essere utilizzato in un'atmosfera esplosiva.
13. Assicurarsi che l'area di lavoro sia adeguatamente ventilata.
14. Durante il funzionamento, prestare attenzione alla presenza del tubo flessibile a terra.
15. Non esporre l'utensile al fuoco o al calore per evitare di danneggiarlo.
16. Assicurarsi che l'utensile sia correttamente assemblato prima dell'uso.
17. Utilizzare il prodotto come previsto.

Utilizzo

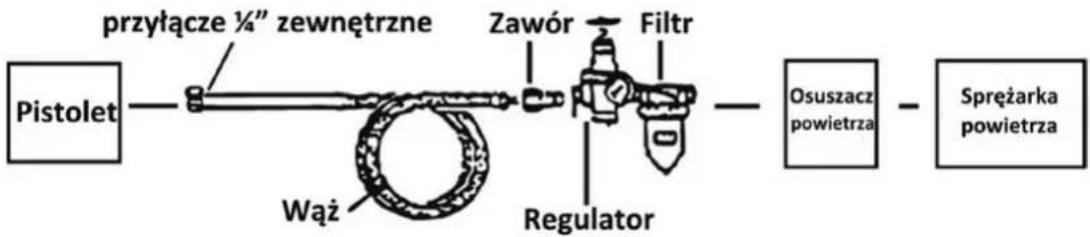

Il diagramma mostra i componenti consigliati

Legenda

Per ottenere risultati ottimali, si raccomanda l'uso di un deumidificatore d'aria, di un regolatore e di un filtro d'aria. Si raccomanda l'uso di aria secca con una pistola per intonaco. Tutti i componenti sono disponibili presso i distributori Airpress.

Nota: si consiglia di provare la pistola su componenti non necessari in modo da familiarizzare con il suo funzionamento e le sue capacità.

1. Posizionare la pistola (#4) sul riempimento. Fissare la pistola (#4) al serbatoio (#8) utilizzando il morsetto (#6#7). Utilizzando un imbuto (non incluso), aggiungere circa 5,5 litri di materiale attraverso il riempimento nel serbatoio (#8).

2. Collegare il tubo flessibile al raccordo (#19) e impostare la pressione a 3,5 - 4 bar. Non superare i 4,5 bar.

3. Premere il grilletto (#23) per testare la pistola.

4. Utilizzare la pistola a una distanza di circa 10 - 20 cm dalla superficie tenendo la pistola in posizione verticale rispetto al suolo.

5. Mantenere la distanza muovendo la pistola da un lato all'altro. Non muovere la pistola ad arco o il materiale verrà applicato in modo non uniforme.

6. Al termine, rilasciare il grilletto (#23) e scollegare il tubo.

7. Svuotare il serbatoio (#8). Non conservare la tramoggia (#8) con il materiale all'interno.

Regolazione

1. È possibile regolare il flusso di materiale utilizzando il regolatore (#18). Ruotare lentamente il regolatore per regolare la pressione in base alle proprie esigenze. È inoltre possibile regolare la pressione sul compressore. Non superare i 4,5 bar!

2. È possibile cambiare gli ugelli (#2) per ottenere effetti diversi. Per prima cosa scollegare la fonte d'aria. Quindi svitare l'anello di fissaggio (#1). Svitare l'ugello dalla pistola e avvitare quello nuovo. Serrare l'anello di ritegno (#1).

Si consiglia di provare tutti e tre gli ugelli prima dell'uso.

Manutenzione

Pulizia (la pistola deve essere collegata al compressore per completare il processo di pulizia).

Attenzione!!! Non utilizzare sverniciatori sulla pistola perché potrebbero danneggiarla. Non appoggiare mai la pistola su un fianco mentre il materiale è nel serbatoio (#8).

1. Rimuovere il materiale dal serbatoio (#8) e aggiungere un po' di solvente. Riporre il serbatoio (#8) e agitare vigorosamente. Alla minima pressione possibile, soffiare il solvente nel contenitore dei rifiuti (assicurarsi di avere una maschera e degli occhiali di sicurezza).

2. Svuotare il contenitore (#8) dal solvente e ripetere il processo finché non è pulito.

3. Scollegare l'alimentazione dell'aria. Rimuovere il solvente in eccesso e pulire il serbatoio (#8) con un panno privo di lanugine.

Nota: il serbatoio (#8) può rimanere completamente immerso nel solvente fino a 24 ore.

1. Allentare il regolatore (#18) per esporre l'albero del percussore (#9). Utilizzare una spazzola con solvente per pulire l'albero del percussore (#9). Riposizionare l'albero del percussore (#9) e serrare il regolatore (#18). Non serrare o inserire le parti con la forza, perché potrebbero danneggiarsi. Pulire l'intera pistola (#4) con un panno privo di lanugine.

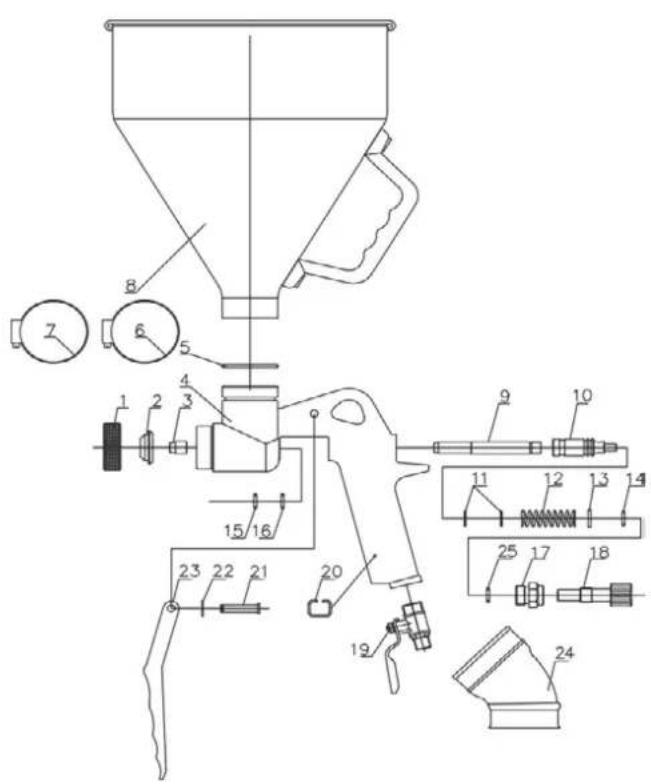

45260 PISTOLA PER

Numero	Descrizione	Numero	Descrizione
1	Anello di protezione	14	o-ring
2	ugello 4mm / 6mm / 8mm	15	o-ring
3	punta dell'ago	16	o-ring
4	corpo della pistola	17	manopola di regolazione
5	o-ring	18	manopola di regolazione
6	Morsetto	19	Connettore ingresso aria
7	Morsetto	20	Anello a clip
8	Tazza	21	tappo di scarico
9	Ago	22	Anello ad E
10	Sede dell'ago	23	Grilletto della pistola
11	o-ring	24	collegamento in gomma a 45°
12	molla ad ago	25	O-ring
13	guarnizione
