HASZNÁLATI ÚTMUTATÓ 45260 Airpress

Munkahelyi veszélyek és személyi védelem.

1. A munkavégzés során egyéni védőfelszerelést kell viselni. Különösen szem- és hallásvédelmet.
2. Ne használja a szerszámokat robbanásveszélyes környezetben, pl. gyúlékony folyadékok, gázok vagy por jelenlétében.
3. A munkaállomást meg kell világítani és tisztán kell tartani.
4. A készüléket semmilyen módon ne módosítsa.
5. Ne használja a készüléket, ha az bármilyen módon sérült.
6. A készüléket működés közben ne irányítsa más személyek felé. A sűrített levegő és a bevonóanyag sérülést okozhat.
7. Ne lépje túl a maximális üzemi nyomást.
8. Csak sűrített levegővel használja.
9. Tartsa távol a gyermekeket a készüléktől.
10. Használat előtt olvassa el a használati utasítást.
11. Szervizelés előtt mindig válassza le a szerszámot a levegőforrásról.
12. A szerszámot nem robbanásveszélyes légkörben való használatra tervezték.
13. Gondoskodjon a munkaterület megfelelő szellőzéséről.
14. Ügyeljen a földön lévő tömlóre működés közben.
15. Ne tegye ki a szerszámot tűznek vagy hőnek, ez károsíthatja a szerszámot.
16. Használat előtt győződjön meg a szerszám megfelelő összeszereléséről.
17. Használja a terméket rendeltetésszerűen.

Használja a weboldalt.

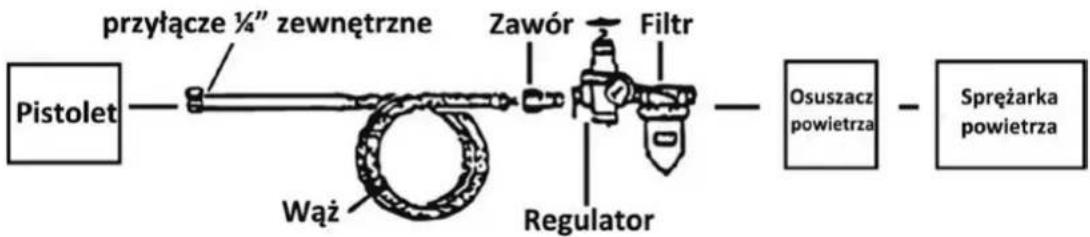

Az ábra az ajánlott alkatrészeket mutatja

Jelmagyarázat

Pistolet	Pisztoly
Przyłącze 1⁄4" zewnętrzne	Csatlakozás 1⁄4" külső
Wąż	Tömlő
Zawór	Szelep
Regulator	Szabályozó
Filtr	Szűrő
Osuszacz powietrza	Légszárító
Sprężarka powietrza	Légkompresszor

Az optimális eredmény érdekében ajánlott a légszárító, a szabályozó és a légszűrő használata. Száraz levegő használata gipszpisztollyal ajánlott. Minden alkatrész az Airpress forgalmazóinál kapható. Megjegyzés: Célszerű kipróbálni a pisztolyt nem szükséges alkatrészeken, hogy megismerkedjen a pisztoly működésével és képességeivel.

1. Helyezze a pisztolyt (#4) a töltőanyagra. Rögzítse a pisztolyt (#4) a tartályhoz (#8) a bilincs (#6#7) segítségével. Egy tölcsér segítségével (nem tartozék) töltsön körülbelül 5,5 liter anyagot a tartály (#8) töltőjén keresztül.
2. Csatlakoztassa a tömlőt a csatlakozóhoz (#19), és állítsa be a nyomást 3,5 - 4 barra. Ne lépje túl a 4,5 bar értéket.
3. A pisztoly teszteléséhez nyomja meg a kioldó gombot (#23).
4. Használja a pisztolyt a felülettől kb. 10 - 20 cm távolságban, a pisztolyt függőlegesen a talajhoz tartva.
5. Tartsa a távolságot a pisztoly ide-oda mozgatásával. Ne mozgassa a pisztolyt ívben, különben az anyag egyenetlenül kerül felhordásra.
6. Ha végzett, engedje el a ravaszt (#23) és húzza ki a tömlőt.
7. Ürítse ki a tartályt (#8). Ne tárolja a tartályt (#8) úgy, hogy anyag van benne.

Beállítás

1. Az anyagáramot a szabályozóval (#18) állíthatja be. A szabályozót lassan elforgatva állítsa be a nyomást az igényeinek megfelelően. A nyomást a kompresszoron is beállíthatja. Ne lépje túl a 4,5 bar értéket!
2. A fúvókákat (#2) különböző hatások eléréséhez cserélheti. Először válassza le a levegőforrást. Ezután csavarja le a rögzítőgyűrűt (#1). Csavarja ki a fúvókát a pisztolyból, és húzza meg az újat. Húzza meg a rögzítőgyűrűt (#1).

Használat előtt ajánlott mindhárom fúvókát kipróbálni.

Karbantartás

Tisztítás (a tisztítási folyamat befejezéséhez a pisztolyt a kompresszorhoz kell csatlakoztatni). Vigyázat!!! Ne használjon festékeltávolítót a pisztolyon, mert az károsíthatja azt. Soha ne fektesse a pisztolyt az oldalára, amíg anyag van a tartályban (#8).

1. Vegye ki az anyagot a tartályból (#8), és adjon hozzá egy kevés oldószert. Helyezze vissza a tartályt (#8) és rázza erőteljesen. A lehető legkisebb nyomáson fújja az oldószert a hulladéktartályba (győződjön meg róla, hogy van maszkja és védőszemüvege).

2. Ürítse ki a tartályt (#8) az oldószertől, és ismételje meg a folyamatot, amíg tiszta nem lesz.

3. Kapcsolja ki a levegőellátást. Távolítsa el a felesleges oldószert, és törölje át a tartályt (#8) egy szöszmentes ruhával.

Megjegyzés: A tartály (#8) akár 24 órán keresztül is teljesen belemerülhet az oldószerbe.

1. Lazítsa meg a szabályozót (#18), hogy láthatóvá váljon a gyújtószeg tengelye (#9). Használjon oldószeres kefét az elsütőszeg tengely (#9) tisztításához. Helyezze vissza az elsütőszeg tengelyt (#9), és húzza meg a szabályozót (#18). Ne húzza meg vagy helyezze be erővel az alkatrészeket, mert megsérülhetnek. Törölje át az egész pisztolyt (#4) egy szöszmentes ruhával.

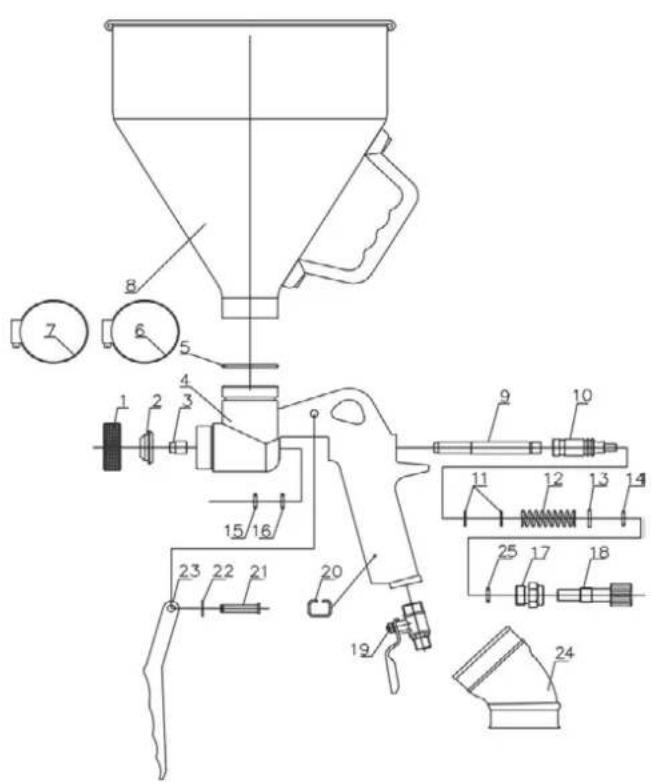

45260 VAKOLÓPISZTOLY

Szám	Leírás	Szám	Leírás
1	Kupakgyűrű	14	o-gyűrű
2	fúvóka 4mm / 6mm / 8mm	15	o-gyűrű
3	tűhegy	16	o-gyűrű
4	pisztolytest	17	gomb beállítása
5	o-gyűrű	18	állítógomb
6	Rögzítő	19	Légbevezető csatlakozó
7	Rögzítő	20	klipszgyűrű
8	Pohár	21	leeresztő dugó
9	Tű	22	E-gyűrű
10	Tű ülőhely	23	pisztolykioldó
11	o-gyűrű	24	45°-os gumikapcsoló
12	tűrugó	25	O-gyűrű
13	tömítés
