45260 - Dažų purškiklis Airpress - Nemokama naudojimo instrukcija

Prekės ženklas	Airpress
Modelis	45260
Tipas	Tinkavimo pistoletas (dažų purškimas)
Kategorija	Dažų purškimas
Rekomenduojamas darbinis slėgis	3,5–4 bar
Maksimalus slėgis	4,5 bar
Pridedami purkštukai	3 keičiami purkštukai: 4 mm, 6 mm, 8 mm
Kibitės talpa	Maždaug 5,5 litro
Maitinimas	Suslėgtas oras (per kompresorių)
Oro įvado jungtis	Greitasis jungiklis (nenurodyta)
Rekomenduojamas purškimo atstumas	10–20 cm
Pagrindinė medžiaga	Metalinis korpusas, guminiai tarpikliai
Naudojimas	Tinkavimo, tekstūruotų glaistų dengimas
Sauga	Nenukreipti į žmones, dėvėti AAP (akys, klausa)
Priežiūra	Valymas tirpikliu; kibitė gali būti panardinta iki 24 val.
Atsarginės dalys prieinamos	Taip (išsamus dalių sąrašas su numeriais)
Numatomas svoris	Maždaug 2,5 kg
Garantija	Nenurodyta

Dažnai užduodami klausimai - 45260 Airpress

Kaip surinkti Airpress 45260 tinkavimo pistoletą?

Uždėkite pistoleto korpusą ant kibitės, pritvirtinkite pridedamais spaustukais. Įpilkite maždaug 5,5 litro tinko per pripylimo angą naudodami piltuvą. Prijunkite oro žarną prie įvado jungties ir nustatykite slėgį tarp 3,5 ir 4 barų.

Kokį slėgį naudoti tinkavimo pistoletui?

Rekomenduojamas darbinis slėgis yra 3,5–4 barai. Niekada neviršykite 4,5 baro.

Kaip išvalyti pistoletą po naudojimo?

Ištuštinkite kibitę, įpilkite šiek tiek tirpiklio, uždėkite kibitę atgal ir energingai pakratykite. Purkškite tirpiklį žemu slėgiu į atliekų konteinerį (dėvėkite kaukę ir akinius). Kartokite, kol kibitė bus švari. Taip pat galite panardinti kibitę į tirpiklį 24 valandoms. Niekada nenaudokite valymo priemonių.

Ar galiu naudoti dažus vietoj tinko?

Šis pistoletas skirtas tinkui ir storiems tekstūruotiems glaistams. Skystų dažų naudojimas nerekomenduojamas, nes jie gali užkimšti purkštukus arba sugadinti įrenginį.

Ką daryti, jei pistoletas užsikemša?

Atjunkite oro tiekimą. Išvalykite adatą atsukdami reguliavimo mygtuką, tada nuvalykite šepetėliu su tirpikliu. Taip pat patikrinkite purkštukus ir, jei reikia, pakeiskite. Įsitikinkite, kad tinkas nesukietėjo kibitėje.

Kaip pakeisti pistoleto purkštuką?

Pirmiausia atjunkite oro šaltinį. Atsukite fiksavimo žiedą, tada atsukite esamą purkštuką. Užsukite naują purkštuką (4, 6 ar 8 mm) ir užveržkite fiksavimo žiedą.

Kokių saugos priemonių turiu imtis?

Dėvėkite apsauginius akinius ir klausos apsaugą. Nenaudokite prietaiso sprogioje aplinkoje. Niekada nenukreipkite purkštuko į žmones. Užtikrinkite tinkamą vėdinimą. Laikykite vaikus atokiai.

Ar galiu palikti tinką kibitėje po naudojimo?

Ne, visada ištuštinkite kibitę po naudojimo. Nelaikykite prietaiso su tinku viduje, nes jis sukietės ir sugadins pistoletą.

Kaip reguliuoti medžiagos srautą?

Naudokite pistoleto reguliavimo mygtuką srautui nustatyti. Sukite lėtai, kol pasieksite norimą srautą. Taip pat galite reguliuoti slėgį ties kompresoriumi.

Kur galiu rasti atsargines dalis?

Atsarginės dalys yra išvardytos instrukcijoje su jų numeriais. Jas galite užsisakyti iš Airpress platintojų ar įgaliotųjų pardavėjų.

NAUDOJIMO INSTRUKCIJA 45260 Airpress

Darbo vietos pavojai ir asmeninė apsauga.

1. Darbo metu būtina dėvėti asmenines apsaugos priemones. Visų pirma akių ir klausos apsaugos priemonės.

2. Nenaudokite jrankių sprogioje aplinkoje, pvz., esant degių skysčių, dujų ar dulkių.

3. Darbo vieta turi būti apšviesta ir švari.

4. Jokiu būdu nemodifikuokite prietaiso.

5. Nenaudokite prietaiso, jei jis kaip nors pažeistas.

6. Dirbdami nenukreipkite prietaiso j kitus žmones. Suslėgtas oras ir dangos medžiaga gali sužaloti.

7. Neviršykite didžiausio darbinio slėgio.

8. Naudokite tik su suslègtu oru.

9. Laikykite vaikus atokiau nuo jrenginio.

10. Prieš naudodami perskaitykite naudojimo instrukcija.

11. Prieš atlikdami technine priežiūra visada atjunkite jrankj nuo oro šaltinio.

12. Jrankis neskirtas naudoti sprogioje aplinkoje.

13. Užtikrinkite, kad darbo vieta būty tinkamai védinama.

14. Dirbdami atkreipkite dėmesį j ant žemės esančia žarna.

15. Nelaikykite jrankio ugnyje ar karštyje, tai gali sugadinti jrankj.

16. Prieš naudodami jrankj jsitikinkite, kad jis teisingai surinktas.

17. Naudokite gaminj pagal paskirtj.

Naudokite

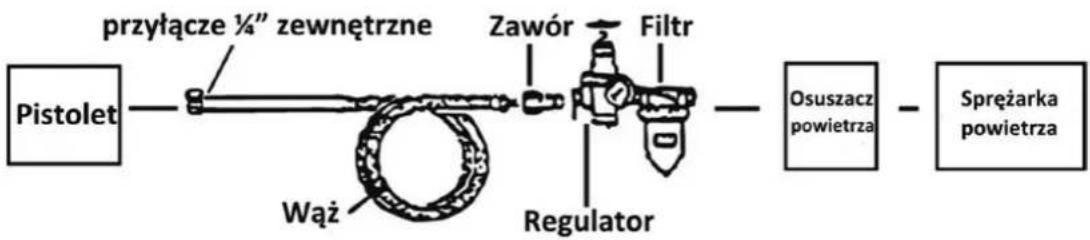

Schemeje parodytos rekomenduojamos sudedamosios dalys

Legenda

Norint pasiekti optimalių rezultatų, rekomenduojama naudoti oro sausintuvą, reguliatorių ir oro filtrą. Rekomenduojama naudoti sausą orą su gipso pistoletu. Visus komponentus galima įsigyti iš "Airpress" platintojų.

Pastaba: Patartina išbandyti pistoletą su nereikalingais komponentais, kad susipažintumėte su jo veikimu ir galimybėmis.

1. Uždėkite pistoletą (Nr. 4) ant užpildo. Pritvirtinkite pistoletą (#4) prie bako (#8) naudodami spaustuką (#6#7). Naudodami piltuvėlj (nepridedamas), per bako (#8) užpildymo angą jpilkite maždaug 5,5 l medžiagos.
2. Prijunkite žarna prie jungties (Nr. 19) ir nustatykite 3,5-4 baru slėgj. Neviršykite 4,5 bar.
3. Paspauskite gaiduka (#23), kad išbandytumėte pistoleta.
4. Naudokite pistoletą maždaug 10-20 cm atstumu nuo paviršiaus, laikydami pistoletą vertikaliai j žeme.
5. Laikykitės atstumo judindami pistoletą iš vienos pusės į kitą. Nejudinkite pistoleto lanku, kitaip medžiaga bus užtepta netolygiai.
6. Baige darba, atleiskite gaiduka (Nr. 23) ir atjunkite žarna.
7. Ištuštinkite baką (#8). Nelaikykite rezervuaro (#8) su jame esančia medžiaga.

Reguliavimas

1. Medžiagos srautą galite reguliuoti naudodami reguliatorių (Nr. 18). Lėtai sukite reguliatorių, kad sureguliuotumėte slėgį pagal savo poreikius. Taip pat galite reguliuoti slėgį prie kompresoriaus.

Neviršykite 4,5 baro!

1. Galite keisti antgalius (Nr. 2), kad pasiektumete skirtingus efektus. Pirmiausia atjunkite oro šaltinj. Tada atsukite tvirtinimo žiedą (#1). Atsukite antgalj nuo pistoleto ir priveržkite naują. Užveržkite tvirtinimo žiedą (#1).

Prieš naudojant rekomenduojama išbandvti visus tris antgalius.

Techninė priežiūra

Valymas (pistoletas turi būti prijungtas prie kompresoriaus, kad būtų užbaigtas valymo procesas). Atsargiai!!! Nenaudokite dažų valiklio ant pistoleto, nes jis gali jj sugadinti. Niekada neguldykite pistoleto ant šono, kol medžiaga yra bake (Nr. 8).

1. Išimkite medžiagą iš rezervuaro (#8) ir jpilkite šiek tiek tirpiklio. Idėkite bakelį (#8) atgal ir stipriai pakratykite. Mažiausiu galimu slėgiu išpūskite tirpiklį i atlieku konteinerį (jsitikinkite, kad turite kaukę ir apsauginius akinjius).

2. Ištuštinkite, tirpiklio talpykla (Nr. 8) ir kartokite procesa, kol ji bus švari.

3. Atjunkite oro tiekimą. Pašalinkite tirpiklio perteklių ir nuvalykite rezervuarą (Nr. 8) nepūkuota šluoste. Pastaba: bakelis (Nr. 8) gali būti visiškai panardintas j tirpiklj iki 24 valandų.

4. Atlaisvinkite reguliatorių (#18), kad atsidengtų uždegimo kaiščio velenas (#9). Šepetėliu su tirpikliu nuvalykite uždegimo kaiščio velenėlj (#9). Uždėkite uždegimo kaiščio veleną (#9) ir priveržkite reguliatorių (#18). Neužveržkite ir nejdėkite jokių dalių jėga, nes jos gali būti pažeistos. Visą pistoletą (#4) nuvalykite nepūkuota šluoste.

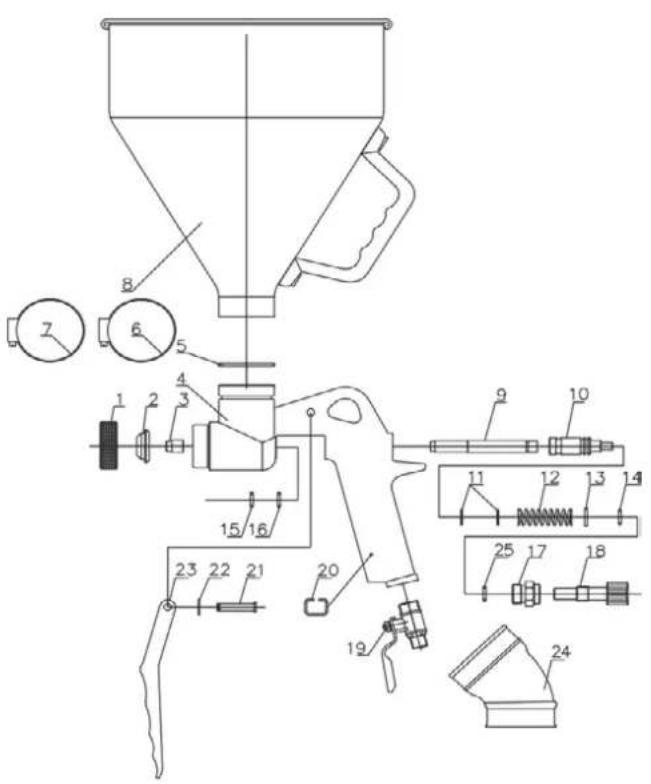

45260 GIPSO PISTOLETAS

Numeris	Aprašymas	Numeris	Aprašymas
1	Dangtelio žiedas	14	O-žiedas
2	Antgalis 4 mm / 6 mm / 8 mm	15	o-žiedas
3	Adatos antgalis	16	o-žiedas
4	Pistoletto korpusas	17	rankenėlės reguliavimas
5	o-žiedas	18	reguliavimo rankenėlė
6	Spaustukas	19	Oro įleidimo jungtis
7	Spaustukas	20	spaustuko žiedas
8	Taurė	21	išleidimo kamštis
9	Adata	22	E-žiedas
10	Adatos lizdas	23	Pistoletto gaidukas
11	O-žiedas	24	45° guminė jungtis
12	adatos spyruoklė	25	O-žiedas
13	sandariklis
