Producttype	Compressor
Merk	Airpress
Model	L 6-105 Silent
Ketelvolume	6 liter
Max. werkdruk	10,5 bar
Vermogen	1,1 kW
Geluidsdrukniveau	55 dB(A)
Leveringscapaciteit	105 l/min bij 8 bar
Beschermingsgraad	IP20
Gewicht	12 kg
Afmetingen (L x B x H)	380 x 300 x 350 mm
Bedrijfsspanning	230 V / 50 Hz
Stroomopname	4,8 A
Pomptype	olievrij, onderhoudsarm
Aantal cilinders	1
Toepassingsgebied	Banden oppompen, persluchtgereedschap, verfspuitpistolen, reinigingswerkzaamheden
Veiligheidsventiel	ja, instelbaar
Filter	Aanzuigfilter, vervangbaar
Bijzonderheden	Stil (geluidsdempend), ergonomische draaggreep, antislipvoeten
Reiniging	Buitenoppervlakken met een vochtige doek afnemen, filter regelmatig controleren
Onderhoud	Ketel aftappen, filter vervangen, stille elementen op slijtage controleren
Accessoires	Persluchtslang, bandenvuller, naaldadapter, balpomp

Veelgestelde vragen - L 6-105 Silent Airpress

Hoe schakel ik de compressor in?

Sluit het apparaat aan op een stopcontact en druk op de aan-uitschakelaar. Zorg ervoor dat de drukregelaar op nul staat voordat u het apparaat start.

Wat betekent het rode controlelampje?

Het rode lampje geeft aan dat de motorbeveiligingsschakelaar is geactiveerd. Laat het apparaat afkoelen en druk de schakelaar weer in.

Hoe vaak moet ik het ketelafvoerventiel openen?

Na elk gebruik of dagelijks om condenswater af te tappen. Dit voorkomt corrosie in de ketel.

Kan ik persluchtgereedschap aansluiten?

Ja, met een geschikte persluchtslang (KD-koppeling). De maximale afname is 105 l/min.

Is de compressor geschikt voor buitengebruik?

Nee, het apparaat is alleen bestemd voor droge binnenruimtes. Bescherm het tegen vocht en stof.

Hoe vervang ik de aanzuigfilter?

Verwijder de filterafdekking, vervang de filter en plaats de afdekking terug. Vervuilde filters verhogen het energieverbruik.

Waar moet ik op letten bij de eerste ingebruikname?

Controleer alle aansluitingen en draai ze vast. Start de compressor zonder aangesloten slang en laat hem de maximale druk bereiken om de dichtheid te controleren.

Kan ik de drukregelaar tijdens bedrijf verstellen?

Ja, de drukregelaar kan traploos worden ingesteld. Zorg ervoor dat de ingestelde druk de maximale nominale druk van het gereedschap niet overschrijdt.

Waarom loopt de compressor constant?

Mogelijke oorzaken: lekkage in het systeem, te hoog luchtverbruik of defecte drukschakelaar. Controleer alle aansluitingen op lekkages.

Hoe bewaar ik de compressor bij niet-gebruik?

Maak de ketel volledig leeg, reinig het apparaat en bewaar het op een droge, vorstvrije plaats. Rol de slang op.

GEBRUIKSAANWIJZING L 6-105 Silent Airpress

Instructie 'Orginele handleiding'

Inleiding

Wanneer u deze handleiding nauwkeurig heeft doorgelezen bent u verzekerd van

• Veilig en
• Zuinig gebruik van de compressor

Het is van groot belang dat de gebruiker van de compressor voldoende kennis heeft van luchtgereedschap. Wanneer dit niet het geval is dient de gebruiker vooraf geïnstrueerd te worden door een ervaren persoon die voldoende kennis heeft van luchtgereedschap.

In deze handleiding vindt u de volgende informatie:

• Gebruik van de compressor
• Het schoonmaken van de compressor
• Het recyclen van de compressor

Voordat de compressor gebruikt, schoongemaakt of gerecycled wordt dient deze handleiding nauwkeurig en zorgvuldig doorgelezen te worden.

De handleiding en de EG Verklaring van overeenstemming maken deel uit van de compressor en moeten te allen tijde bij de compressor aanwezig zijn. Wanneer de compressor verkocht of geleend wordt dient de handleiding en de EG verklaring van overeenstemming ook te allen tijde bij de compressor aanwezig te zijn.

Product kenmerken

Algemene voorzieningen

Verschillende onderdelen van deze handleiding zijn gemarkeerd met product kenmerken. Op deze manier kunt u makkelijk de volgende stappen herkennen:

• Opsommingen of
  ▶ Een stappenplan

De adviezen bevatten extra informatie, zoals het economische gebruik van de compressor

De adviezen bevatten extra informatie, zoals het economische gebruik van de compressor

Veiligheidsvoorzieningen

Alle waarschuwingen in deze handleiding worden op dezelfde manier weergegeven. Aan de linkerkant wordt een afbeelding getoond, deze geeft het type gevaar aan. Aan de rechterkant wordt weergegeven wat de ernst van het gevaar is en hoe dit voorkomen kan worden.

In deze handleiding, zal GEVAAR worden gebruikt om u te waarschuwen tegen de gevaren die direct ernstig letsel of een ongeluk kan veroorzaken.

In deze handleiding, zal WAARSCHUWING worden gebruikt om u te waarschuwen tegen de gevaren die ernstig letsel of een ongeluk kan veroorzaken

In deze handleiding, zal LET OP worden gebruikt om u te waarschuwen tegen de gevaren die lichte verwondingen kunnen veroorzaken.

Kenmerken met betrekking tot eigendom en / of milieuschade

LETOP!

Hier wordt u gewaarschuwd over de gevaren die kunnen leiden tot eigendom en / of milieuschade.

Veiligheid

Voor ingebruikname is het noodzakelijk alle gebruiksaanwijzingen, veiligheidsvoorschriften en waarschuwing te lezen en te begrijpen

Bestemd gebruik compressor

Compressor L 6-105 SILENT Luchtgereedschap

• Apparaten voor schoonmaken en schoonblazen
• Apparaten om te verf te spuiten
• Ander luchtgereedschap voor zowel privé als professioneel gebruik

Bij het gebruik hiervan is het van groot belang dat de gebruiken voldoen kan aan de veiligheids- en wettelijke voorschriften, om gevaren en ongelukken te kunnen voorkomen. Elk ander gebruik wordt beschouw als onjuist gebruik en kan leiden tot schade en verwondingen.

Onjuist gebruik

Hieronder vindt u omschrijvingen van onjuist gebruik van de compressor:

• Gebruikers met onvoldoende kennis en bediening van de compressor
• Bediening van de compressor met overbrugde zekering
• Het willekeurig veranderen van de compressor
• Gebruiken voor medische doeleinden
• Gebruiken voor ventilatie en/of ademhaling
• Compressor buiten gebruiken
• Het gebruiken van de compressor op locaties met zichtbare stof en/of vocht

De fabrikant is niet aansprakelijk voor schade veroorzaakt door onjuist gebruik van de compressor.

Het voorkomen van ongevallen

▶ Houd de compressor buiten het bereik van kinderen en andere onbevoegden.
▶ Haal de druk van de ketel voordat u de compressor verplaatst.
▶ Haal de compressor uit de stroom voordat u de compressor verplaatst.
▶ Wees er zeker van dat de compressor goed geplaatst is en dat hij niet kan rollen en/of om kan vallen tijdens het gebruik ervan.
- Gebruik de compressor alleen als hij op een goed grondvlak verzekerd is.
- Gebruik de compressor niet als de aansluitkabel defect is of de stroomvoorziening niet betrouwbaar is.
▶ Alleen gebruiken als de ruimte geventileerd wordt.
▶ Raak de cilinderkop, ventilatoren en persleiding niet aan als ze op hoge temperatuur zijn, Ook niet na het uitschakelen van de compressor, dit kan leiden tot verwondingen.
Richt niet met de luchtdruk op mensen of dieren.
▶ Houd de persluchtslang vast bij het openen van de snelkoppeling.
▶ Draag gehoorbescherming bij werken in de directe omgeving van de compressor.

Het voorkomen van explosiegevaar

• Gebruik de compressor niet met een kapotte Veiligheidsventiel.
  ▶ Gebruik de compressor niet bij temperaturen boven 100 °C.
  ▶ Laat de compressor niet werken in explosiegevaarlijke ruimtes.
  Zorg ervoor dat er geen brandbare, bijtende of dampen worden aangezogen.
• Indien de druk in de houders groter is dan de toelaatbare druk van 8 bar en niet automatisch uitschakelt: Schakel de compressor dan handmatig uit.
  Koppel de compressor van het elektriciteitsnet om te voorkomen dat de machine ongewenst start.
  ▶ Haal de druk van de ketel.

Het voorkomen van brandgevaar

▶ Niet in gebruik nemen in de buurt van open vuur
▶ Vermijd brandbare voorwerpen en/of materialen in de buurt van de compressor
Zorg ervoor dat er geen brandbare, bijtende of dampen worden aangezogen.

Het voorkomen van schade aan de compressor

▶ Gebruik de compressor niet zonder luchtfilter
▶ Vermijd scherpe voorwerpen bij het gebruik van de display, wanneer ze kunnen breken tijdens het gebruik van de compressor.
▶ Open nooit de behuizing van de compressor. Laat bevoegde medewerkers elke vorm van reparatie en/of onderhoud uitvoeren.
- Gebruik nooit een defecte compressor en laat bevoegd personeel de controle van de machine uitvoeren.
Zorg ervoor dat er geen brandbare, bijtende of dampen worden aangezogen.
▶ Schakel altijd de compressor uit voordat de stekker uit de stroom wordt gehaald.
- Controleer of de netspanning en de informatie welke wordt weergegeven op het plaatje op de compressor overeenkomen.
▶ Waarschuwing: een verstopte luchtfilter of defecte ventielen kan veroorzaakt worden door gebrek aan smering.
Zorg ervoor dat de koel voorzieningen schoon worden gehouden en de bescherming van het apparatuur niet defect raakt.
▶ Waarschuwing: Alle slangen en hulpstukken van mobiele compressoren die worden geëxploiteerd op bouwplaatsen moet geschikt zijn voor een maximale druk van 8 bar zijn.
Aanbevolen wordt dat wanneer de druk boven de 7 bar komt slangen uit te rusten met een beveiligingskabel, bijv. Een draadkabel.
▶ Vermijd overmatige belasting van de buissystemen met behulp van flexibele slangaansluitingen om knikken te voorkomen.

Beschrijving

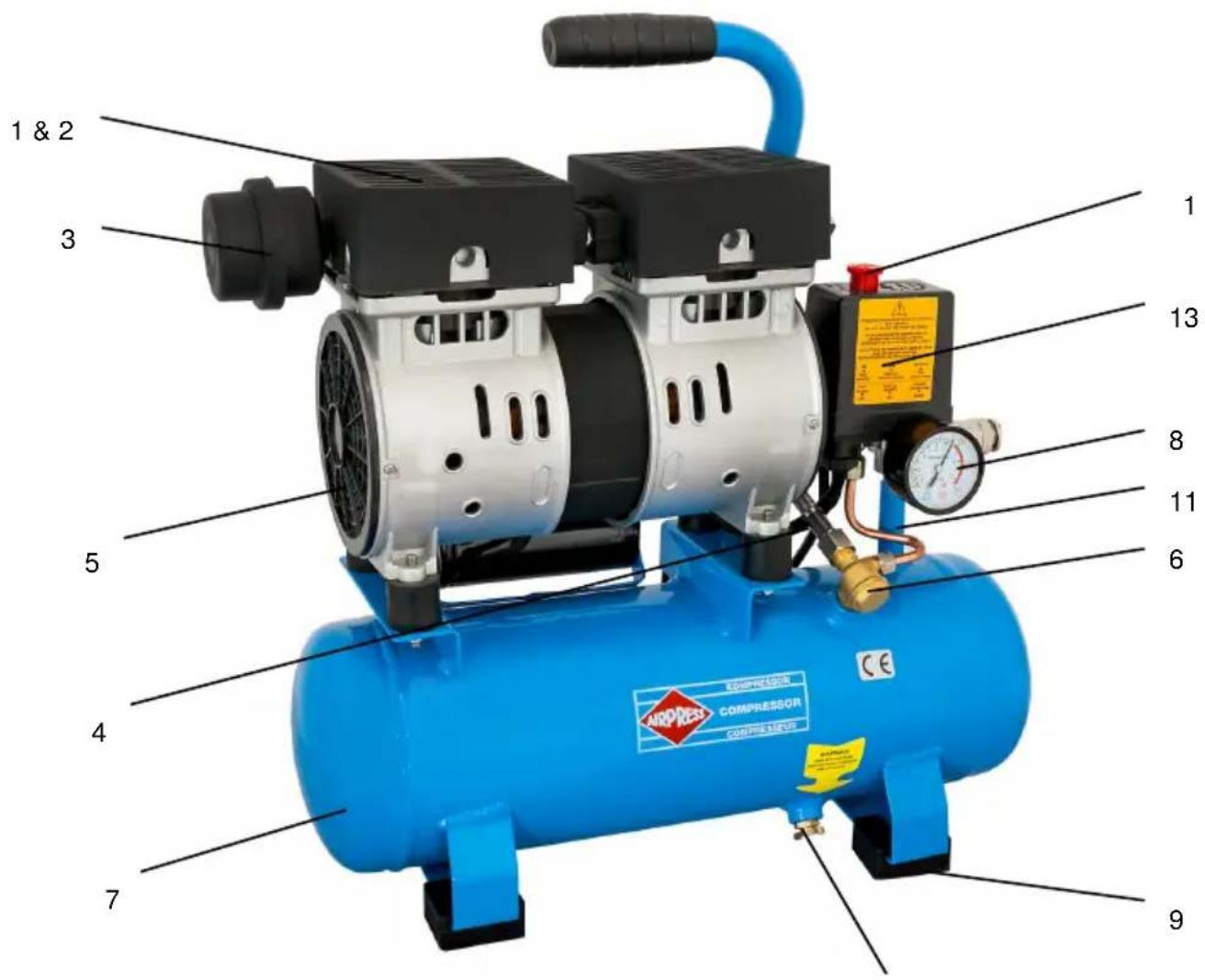

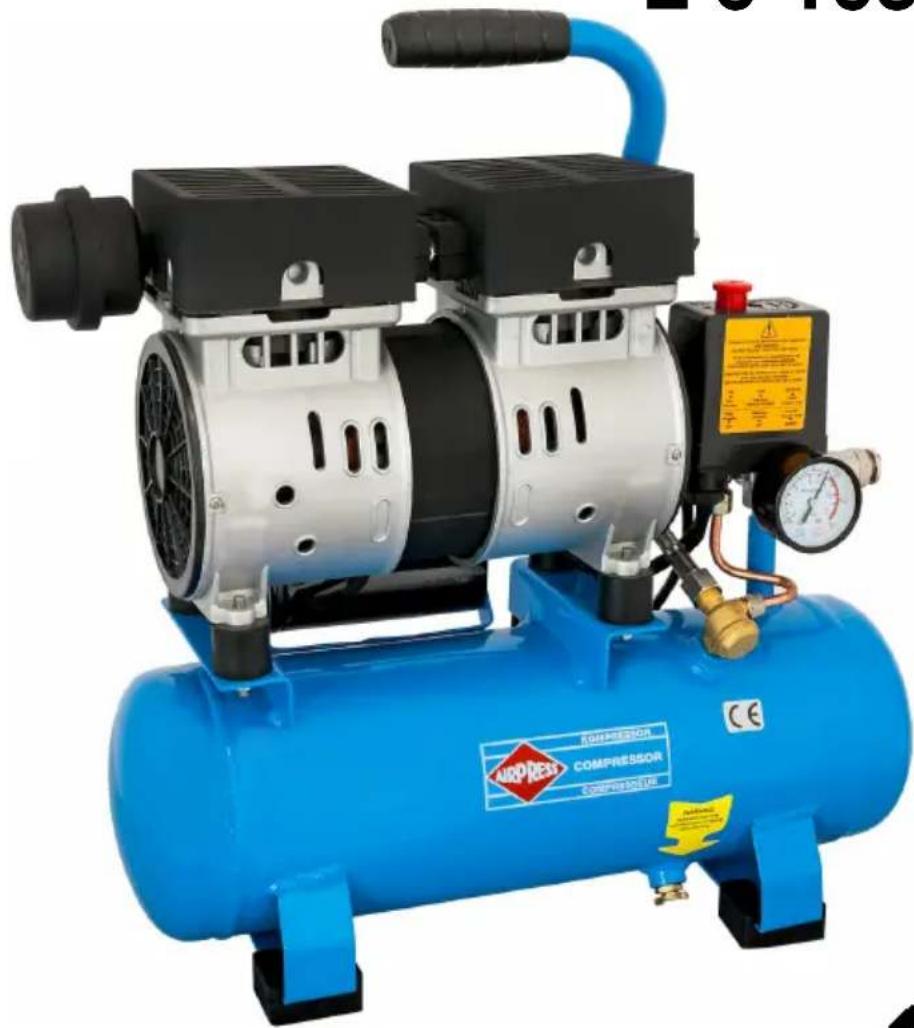

L 6-105 SILENT Overzicht

Nr. Uitleg

1 Cilinderkop (onder de behuizing)

2 Cover

3 Air filter

4 Persleiding

5 Koelventilator

6 Terugslagklep

7 Tank

8 Manometer voor luchtdruk

9 Rubberen poten

10 Aftapkraan

11 Veiligheidsventiel

12 Drukregelaar

13 Drukschakelaar (ON/OFF schakelaar)

14 Snelkoppeling

15 Manometer

Inhoud van de levering

Compressor L 6-105 SILENT

Inbegrepen in de levering zijn:

• De compressor
• De handleiding
  • EG verklaring van overeenstemming

Over de Compressor

De compressor welke u hebt aangeschaft is een zuiger compressor die niet gesmeerd is met olie. De machine wordt gebruikt voor het opwekken van perslucht met een maximale druk van 8 bar. Overdruk wordt afgevoerd via de veiligheidsklep. De perslucht wordt gebruikt om lucht aangedreven gereedschappen te leveren voor zowel professioneel als privégebruik.

Kenmerken van de compressor

De compressor heeft de volgende kenmerken:

• Elektrisch aangedreven compressor voor zowel professioneel als privégebruik
• Veiligheidsklep
• Start / stop-systeem door middel van de drukschakelaar
• Start/stop systeem met behulp van de drukschakelaar.
  • Verbinding met 230-240 V \~
• 6 liter lucht tank
  • Totaal gewicht (met verpakking) 16 kg
• Handvat voor transport

Beveiligingsinstallaties

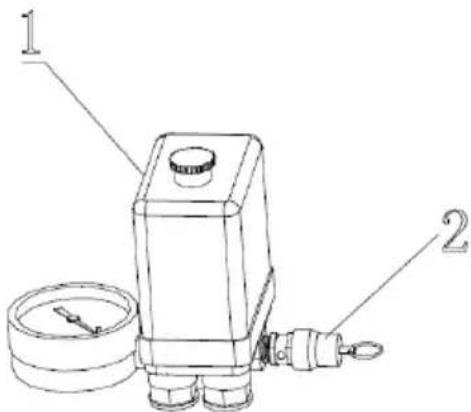

De compressor is voorzien van een aan / uit schakelaar (1), die gebruikt kan worden als een noodstop.

• Getrokken positie: AAN

- Ingedrukte positie: UIT

Veiligheidsklep

Het veiligheidsventiel (2) wordt geactiveerd wanneer de maximaal toelaatbare druk in de tank wordt overschreden met 10%.

Motorbeveiligingsschakelaar

De compressor is voorzien van een externe motorveiligheidsschakelaar welke wordt aangegeven met een symbool. In het geval van storingen (bijv. Oververhitting), zal de motorbeveiligingsschakelaar worden geactiveerd en automatisch snijdt de stroom.

Afbeelding op de compressor

De drukschakelaar is voorzien van vier pictogrammen met de volgende betekenis:

Sticker

Betekenis

Weergave van de drukschakelaar positie.

• Getrokken = AAN
• Ingedrukte = UIT

Het is verboden om de stekker eruit te trekken voordat de compressor is uitgeschakeld.

Waarschuwing tegen elektrische schokken

Waarschuwing voor draaiende onderdelen tijdens de automatische start.

Naast of boven op het compressorhuis staan vijf pictogrammen afgebeeld met de volgende betekenis:

Sticker	Betekenis
	Lees de handleiding nauwkeurig door voordat u de compressor in gebruik neemt
	Waarschuwing voor hete oppervlakken.
	Geeft de positie aan van de motorbeveiligingsschakelaar
	Laat de klep niet open voordat de luchtslang is aangesloten
	Deponeer de compressor of delen hiervan niet in het normale huishoudelijke afval. Breng het terug naar de fabrikant om deze machine te verwijderen voor u.

Accessoires

De volgende accessoires zijn verkrijgbaar voor de compressor:

- Filter elementen voor luchtfilter

Informatie op het typeplaatje

Het typeplaatje bevindt zich op de bovenkant van de compressorbehuizing en hierop vindt u de volgende informatie:

Gereedmaken van de compressor

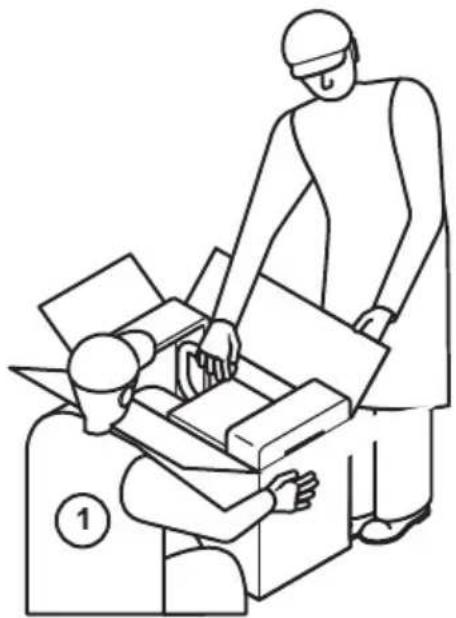

Uitpakken van de compressor

Voor het uitpakken van de compressor zijn twee personen vereist.

▶ Plaats de verpakking rechtop voordat u deze opent.
▶ Open de boven klep van de doos.
▶ Houd de verpakking vast aan het handvat (1).
- Til de compressor uit de verpakking (2) en plaats hem rechtop.
▶ Verwijder alle verpakkingsmaterialen uit de compressor.

▶ Laat kinderen niet spelen met het verpakkingsmateriaal
▶ Houd het verpakkingsmateriaal uit de buurt van kinderen.

▶ Bewaar het verpakkingsmateriaal

Elektrische aansluiting

De compressor is uitgerust met een kabel met veiligheidsstekker, welke in elk stopcontact van 230V/50HZ met 16 ampère gebruikt kan worden. Lange kabels, zoals verlengkabels of kabelhaspels kan de spanning. Het gebruik van verlengsnoeren kan leiden tot aantasting van de spanning waardoor de compressor slechter gaat starten. Bij temperaturen onder 0 °C is het verboden om de motor te starten.

Het gebruik van te lange verlengsnoeren met te kleine doorsneden kan het gevolg hebben van een spanningsafname. Dit heeft een nadelige invloed op het starten van de compressor en kan leiden tot overbelasting van de motor. Het wordt aanbevolen om de kabel alleen rechtstreeks aan te sluiten in het stopcontact, en als het mogelijk is langere luchtslangen te gebruiken

Aanbevolen kabeldoorsneden:

Lengte tot 10 m = 1,5mm2

Lengte tot 20 m = 2,5mm2

De compressor dienst te worden aangesloten op uw elektrisch net. Dit dient te geschieden op een aparte groep. Let erop dat het voltage en het ampérage van uw elektrische installatie overeenkomt met dat van de machine. Kracht, 3A, 230V, fase 1 (volgens EN 60204-1:2006, 7.2)

De staat van de compressor controleren

Gevaar voor verwondingen bij het bedienen van een beschadigde of defecte compressor.

▶ Controleer altijd de staat van de compressor
Zorg ervoor dat de compressor betrouwbaar is.

▶ Controleer de volgende punten
Is het veiligheidsventiel onbeschadigd?
Is het luchtfilter vastgeschroefd aan de cilinderkop?
Is de elektrische aansluiting onbeschadigd?

Krassen op het oppervlak van de behuizing worden niet beschouwd als schade.

▶ Sluit geen beschadigde compressor aan op het stroomnetwerk
▶ Laat gekwalificeerd personeel de compressor controleren voor gebruik

▶ Beschadigde drukleidingen kunnen barsten en letsel veroorzaken
- Controleer de compressor en drukleidingen op beschadigingen voor gebruik.

LETOP!

Defecte persleidingen kunnen barsten en dit kan leiden tot materiële schade veroorzaakt door luchtuitgangen.

- Controleer de compressor en drukleidingen op schade voor gebruik.

Controleren van de staat zonder dat het luchtgereedschap is aan gesloten

Om de betrouwbaarheid van de compressor te kunnen garanderen moeten de volgende stappen worden gevolgd bij het starten van het toestel voor de eerste keer:

• gebruik de compressor in koele, stofvrije en goed geventileerde ruimtes.
  ▶ De omgevingstemperatuur mag niet koeler dan 5 °C zijn en niet hoger dan 40 °C.
• Om schade aan de compressor te voorkomen, moet de compressor in lengte en breedte een hellingshoek hebben van niet meer dan 15 graden.
  Zorg ervoor dat er een minimale afstand tussen de compressor en mogelijke obstakels in stand wordt gehouden, om ervoor te zorgen dat de luchtstroom niet wordt onderbroken.
• Controleer of de netspanning en de netfrequentie overeenkomen met de informatie op het typeplaatje, voordat u de compressor gaat gebruiken.

LETOP!

Gebruik de compressor niet als het niet voldoet aan de bovengenoemde eisen aan de stroomvoorziening, Wanneer u dit wel doet de compressor beschadigingen oplopen.

- Sluit de compressor alleen aan op de juiste stroomvoorziening.

LETOP!

▶ Lees het hoofdstuk veiligheid goed en nauwkeurig door

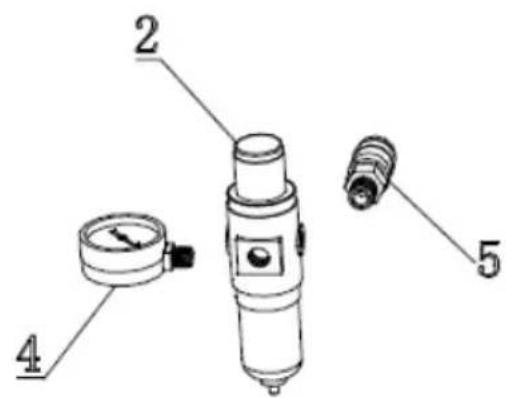

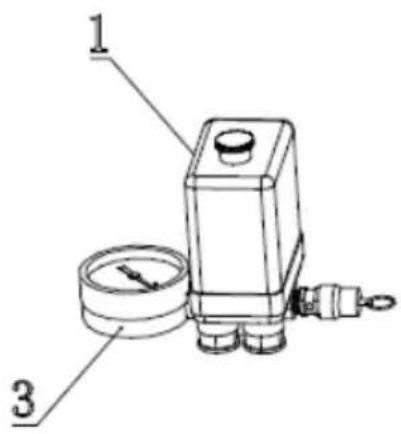

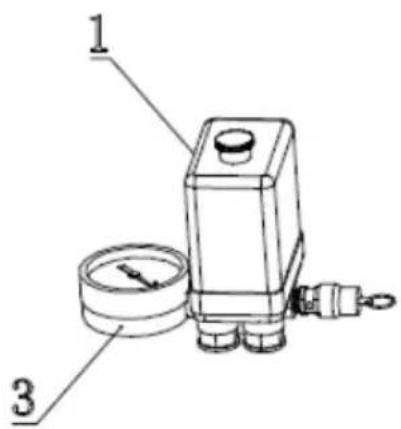

Bedieningsonderdelen:

1 Aan/uit schakelaar
2 Drukschakelaar
3 Manometer voor druk in de ketel
4 Manometer voor druk van luchtgereedschap
5 Aansluiting voor luchtgereedschap

▶ Sluit de compressor aan op de stroomvoorziening.

Verlengsnoeren moeten op zijn minst een doorsnede van 2,5mm2 hebben en mogen niet langer zijn dan 30 meter

▶ Sla de drukregelaar aan(2) door deze linksom te draaien.
- trek de knop van de aan- / uitschakelaar aan(1) om de compressor te starten.
▶ Laat de compressor lopen voor ongeveer 10 minuten zonder te gebruiken.

▶ Controleer het volgende: Wordt de druk steeds meer in de ketel? Weergegeven op de linker manometer (3)

Wordt de compressor automatisch uitgeschakeld wanneer de maximale druk van 8 bar is bereikt?

De maximale toegestane druk is 8 bar en wordt automatisch beperkt door de drukschakelaar. Daarnaast zal het veiligheidsventiel ervoor zorgen dat de druk niet hoger wordt dan 8 bar.

Wanneer de maximale druk wordt overschreden kan er explosiegevaar ontstaan

▶ Voer geen wijzigingen of bewerkingen aan op het veiligheidsventiel

De machine is gereed voor gebruik wanneer de druk is opgebouwd en de compressor automatisch uitschakelt bij 8 bar.

▶ Druk op de aan/uit schakelaar op de compressor uit te schakelen (1)
▶ Laat de ketel leeglopen door voorzichtig de afvoerklep(nr.10) te openen aan de bodem van de ketel

LET OP!

Condenswater is een schadelijke stof die het milieu kan schaden wanneer deze wordt blootgesteld

▶ Plaats een geschikte bak onder de afvoer
▶ Bind gemorst condenswater met een bindmiddel
▶ Verwijder het condenswater met een doek
▶ Deponeer de doek volgens de wet en regelgeving

Bediening van de compressor

Type L 6-105 SILENT

Volg de volgende stappen om de compressor te bedienen:

▶ Sluit de druk slang aan op de fitting (5) van het luchtgereedschap
▶ Sluit de drukregelaar aan (2) door met de klok mee te draaien.
▶ Trek de knop (1) van de drukschakelaar naar u toe om de compressor te kunnen starten
Wacht tot de maximale druk van 8 bar aan de linkerkant op de manometer (3) wordt weergegeven.
▶ Bepaal de toegestane werkdruk van het luchtgereedschap apparaat dat u wilt aansluiten (blaaspistool, spuitpistool, etc.)
▶ Stel de toegestane werkdruk in van het luchtgereedschap met behulp van de drukregelaar (2).

○ Draai met de klok mee op de druk te verhogen
o Draai tegen de klok in om de druk te verlagen

Een kwart draai aan de drukregelaar kan de werkdruk tot ongeveer 0,5 bar wijzigen

De werkdruk van het luchtgereedschap wordt weergegeven op de rechter manometer (4).

Wanneer de druk in de ketel is gedaald tot ongeveer 6 bar, zal de compressor automatisch opnieuw beginnen. Dit proces wordt geregeld door de drukschakelaar.

LET OP!

De compressor kan ernstig worden beschadigd door overbelasting

Voorkom overbelasting van de machine en houd u aan de verhouding van gebruik en stilstand. Dit mag nooit worden overschreden.

Raadpleeg de technische specificaties voor meer informatie

Na het gebruiken van de compressor

Volg de onderstaande stappen na een lange periode van stilstand:

Om de luchttoevoer los te koppelen, gaat u als volgt te werk:

▶ Schakel de compressor uit
▶ Koppel de compressor los van het stopcontact
▶ Koppel de luchtslang los van de snelkoppeling

Bij het openen van de snelkoppeling kan het gebeuren dat de luchtslang los knalt. Dit kan ernstige letsels als gevolg hebben

▶ Houd de slang daarom stevig vast.

Ga als volgt te werk:

▶ Druk de nippel van de luchtslang tegen de snelkoppeling
▶ Schuif de buitenste koppeling ring van de snelkoppeling naar het eind.
▶ De snelkoppeling is nu geopend
Koppel de luchtslang van de snelkoppeling. De resterende lucht in het apparaat ontsnapt hoorbaar.
▶ tap de overgebleven druk in de ketel af door de aftap kraan

Transport & opbergen van de compressor

Verpakking

Voor het transport over lange afstanden, moet u altijd de compressor in zijn originele verpakking verpakken, in het bijzonder wanneer:

▶ De afstand is meer dan 10m is
▶ De routes leiden op oneffen wegen
Om dit te doen, moeten de volgende voorbereidende stappen worden genomen:
▶ Ga te werk als in het hoofdstuk 'Na het bedienen van de compressor' beschreven staat.
▶ Reinig de lucht aansluitingen van schadelijke stoffen.
▶ Verpak de compressor in de originele verpakking / doos.

Vervoer

Het type vervoer is afhankelijk van de afstand.

Kort afstandsvervoer

Korte afstanden zijn routes van maximaal 10 meter.

Handel als in het hoofdstuk 'Na het bedienen van de compressor' staat beschreven.

LET OP

Schokken kunnen schade veroorzaken aan de machine

▶ Laat de compressor niet vallen.
▶ Bescherm de compressor tegen obstakels.
▶ Zet de compressor stevig vast tijdens het transport.

▶ Houd de compressor tijdens transport goed vast aan het handvat
- Sluit het luchtgereedschap pas weer aan als de machine op de nieuwe locatie is geïnstalleerd

Lange afstand transport

De volgende punten worden beschouwd als lange afstand transport

• Routes die langer dan 10 meter zijn
• Routes die leiden op oneffen wegen
• Routes die een ongebruikelijke houding van de vervoerder eisen

i

Het transport van de compressor over lange afstanden is alleen toegestaan in de originele verpakking.

Om de compressor te vervoeren over lange afstanden, gaat u als Volgt te werk:

▶ Handel zoals in het hoofdstuk 'Na het bedienen van de compressor' beschreven staat.
▶ Verpak de compressor in de originele verpakking / karton
▶ Draag de originele verpakking aan de handvaten van de verpakking.
▶ Plaats de originele verpakking rechtop, met de opening naar boven.

Storing

▶ Verpak de compressor in de originele verpakking.
▶ Bewaar de compressor bij kamertemperatuur, in een droge en stofvrije ruimte.

Onderhoud compressor

Om de compressor in perfecte conditie te houden, is regelmatig onderhoud nodig:

De compressor moet worden behandeld door bevoegd personeel met de juiste kennis en ervaring van het onderhoud van compressoren. Alle werkzaamheden die niet in deze handleiding wordt beschreven, kunnen alleen worden uitgevoerd door de dealer, de klantenservice of de fabrikant zelf.

LET OP!

De beheerder van de compressor is verantwoordelijk voor het bijhouden van een log (een overzicht van alle bestaande certificaten van de ketel en ervoor zorgen dat alle periodieke tests worden uitgevoerd.

Wij raden u aan testen, aanpassingen en onderhoudswerkzaamheden in een onderhoud log bij te houden.

▶ Schakel de compressor uit en laat de lucht uit de ketel lopen Voordat u begint met het uitvoeren van onderhoudswerkzaamheden.
▶ Haal de compressor uit het stopcontact om te voorkomen dat de compressor per ongeluk starten.

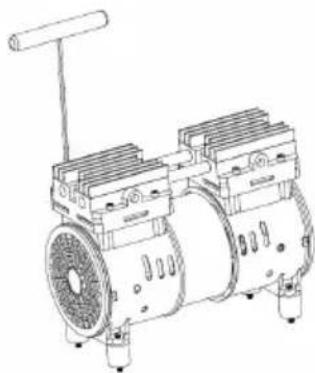

Eerste onderhoud na 50 draaiuren

▶ Draai de schroeven van de kap van de cilinderkop af om het deksel te verwijderen.
▶ Controleer de dichtheid van alle bouten op de cilinderkop en onderstel, en draai ze dicht indien nodig.

Condenswater aftappen uit de ketel

Het condenswater wordt verzameld op de bodem van de ketel de hoeveelheid is afhankelijk van de belasting en de omgevingstemperatuur van de compressor.

▶ Leeg na elk gebruik het condenswater uit de ketel met de aftapper.

Om het condenswater af te kunnen tappen moet de compressor altijd rond de 2-3 bar zitten.

LET OP!

Condenswater is een schadelijke stof die het milieu kan schaden wanneer deze wordt blootgesteld

▶ Plaats een geschikte bak onder de afvoer
▶ Bind gemorst condenswater met een bindmiddel
▶ Verwijder het condenswater met een doek
▶ Deponeer de doek volgens de wet en regelgeving

Om het condenswater te kunnen aftappen, gaat u als volgt te werk:

▶ Plaats een geschikte bak onder de afvoer.
▶ Open de afvoerklep (nr. 7) door voorzichtig naar rechts te draaien aan de onderkant van de ketel.
▶ Sluit de afvoerklep

Het schoonmaken van de behuizing en andere oppervlakken

LET OP!

De compressor kan worden beschadigd door een ongeschikt reinigingsmiddel.

Gebruik enkel een droge, licht vochtige of vochtig doek.

Kleine schoonmaakbeurt

▶ Maakt de behuizing schoon met een droge doek

Grote schoonmaakbeurt

▶ Verwijder de bevestigingsbouten van de plastic kap van de cilinderkop om de deksel er af te kunnen halen.
▶ Reinig de deksel met een blaaspistool

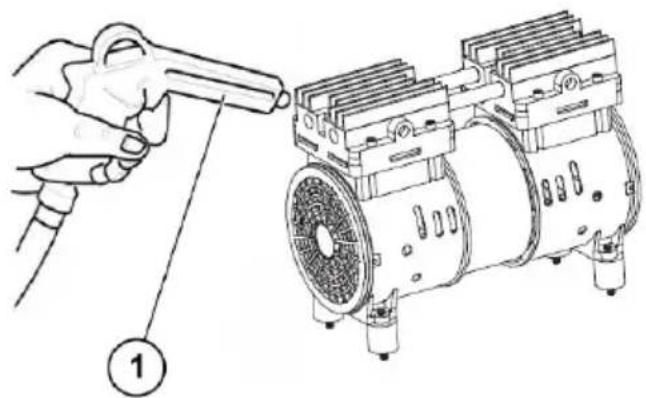

▶ Sluit een blaaspistool aan op (1) de compressor en blaas zo geribbelde onderdelen schoon
▶ Veeg de behuizing schoon met een milde zeep op een vochtige doek
▶ Maak de behuizing nu schoon met een vochtige doek

▶ Wrijf alles droog met een droge, zachte doek.

Het luchtfilter reinigen

Het goed schoonmaken van de aangezogen lucht zorgt voor een langere levensduur van de compressor.

LETOP!

Schade kan veroorzaakt worden door vreemde voorwerpen in het inlaat opening

▶ Gebruik de compressor niet zonder luchtfilter
▶ Blaas niet met een blaaspistool door de inlaat opening als er vreemde voorwerpen in kunnen komen.

Om het luchtfilter schoon te maken, gaat u als volgt te werk:

▶ Draai het ventiel van het luchtfilter door tegen de klok in te draaien. De klep is nu ontgrendeld.
▶ Verwijder het ventiel van het luchtfilter
▶ Neem het filterelement en reinig deze met een blaas pistool. Indien nodig het filterelement vervangen.
▶ Plaats het filterelement.
▶ Plaats het ventiel weer op het luchtfilter
▶ Vergrendel het ventiel door met de klok mee vast te draaien

Veiligheidsventiel

Controleer het veiligheidsventiel op de juiste werking door op de gele knop te drukken.

Het veiligheidsventiel is ingesteld op de maximale druk van de ketel. Het is niet toegestaan om dit aan te passen of deze instelling te wijzigen.

Onderhoudsplanning

Onderhoud	Dagelijks	Wekelijk s	Maande lijks	Elk half jaar	Om de 2 jaar
Tap condenswater uit de ketel	X
Luchtfilter schoonmaken	X
Compleet schoonmaken van de compressor	X
Controleer terugslagklep indien nodig vervangen		X
Veiligheidsventiel	X
Zuigerveer	X
Cilinder	X
Lager	X
Ventielblok		X

Storingen

Bij gebruik van een beschadigde of defecte compressor, kan ernstig letsel ontstaan.

▶ Bij een storing dient u altijd de compressor los te koppelen van het stopcontact/ de stroom
▶ Koppel pas weer aan als de storing verholpen is

LET OP!

De compressor kan worden beschadigd als gevolg van de reparatie door onbevoegde derden

Zorg ervoor dat het herstellen van de compressor alleen wordt uitgevoerd door de fabrikant.

Storingen

Als er storingen zijn opgetreden op de compressor, die niet kunnen worden verholpen door het schoonmaken, moet u contact opnemen met de klantenservice.

▶ Ga de compressor niet zelf proberen te repareren
Zorg ervoor dat alle storingen zijn verholpen voordat de compressor weer gebruikt wordt.

Storingen

Hieronder vindt u een overzicht van mogelijke storingen, mogelijke oorzaken en hoe u dit kunt verhelpen:

	Storing	Mogelijke oorzaak	Mogelijke oplossing
A	Luchtverlies uit ketel	Luchtverlies vanuit de tank en leiding aansluiting	► Bedien compressor tot de maximale druk is bereikt► Schakel de compressor uit► Uitschakelen► Ga met een borstel (gedoopt met zeepwater) door alle verbindingen, lekken in de leiding worden zichtbaar door bubbels van het zeepwater.► Draai verbindingen vast► Bij blijvend luchtverlies contact opnemen met u dealer klantenservice
B	Luchtverlies vanuit de drukschakelaar terwijl de compressor niet loopt	Terugslagklep lekt	► Lucht aftappen uit ketel► Verwijder gesloten stekkers van de terugslagklep► Grondig reinigen van de terugslagklep► Indien nodig vervang afdichtingsonderdeel► Opnieuw monteren
C	Luchtverlies vanuit de drukschakelaar terwijl de compressor langer loop dan 1 minuut	Veiligheidsventiel defect	► Veiligheidsventiel vervangen
D	De compressor stopt en wil niet meer starten	De motorbeveiligingsschakelaar is geactiveerd dit komt door defecten (bijv. Oververhitting, te lang verlengsnoer met onjuiste doorsnede, laagspanning, etc.)	▸ Onderbreken van stroom via de drukschakelaar▸ Laat de compressor afkoelen▸ Als de motor beveiligingsschakelaar weer reageert na het starten van de compressor kunt u de motorbeveiligingsschakelaar bedienen▸ Neem contact op met dealer klantenservice
E	De compressorschakelt niet uit bij het bereiken van de maximale druk; de Veiligheidsventiel werkt niet	Storing of defect drukschakelaar	▸ Schakel de compressor uit▸ Neem contact op met dealer klantenservice
F	De compressor stopt en wil niet meer starten	Motor is verbrand	▸ Neem contact op met dealer klantenservice

Bestellen van accessoires

Accessoires kunnen worden besteld door de fabrikant. Gebruik alleen originele accessoires of die door de fabrikant goedgekeurd zijn.

L 6-105 SILENT

Product code	accessoires
36738 Luchtfilter

Milieuvriendelijk verwijderen van de compressor

LET OP!

Voorkom milieuschade door de volgende punten op te volgen

▶ Reinig de compressor voordat hij verwijderd wordt.
▶ Volg de plaatselijke voorschriften voor het afvoeren van olie.

Deponeer de compressor of delen hiervan niet in het normale huishoudelijke afval. Breng het terug naar de fabrikant om deze machine te verwijderen voor u.

Technische gegevens

Compressor L 6-105 SILENT

Afmetingen compressor (L × B × H): 430 × 200 × 505mm
Gewicht compressor: 14kg
Afmetingen verpakking (L × B × H): 465 ×230× 525mm
Totaal gewicht inclusief verpakking 16 kg
Aanzuigcapaciteit: 90 l/min
Vul capaciteit: 25 l/min
Geschatte voltage 230 -240 V ~
Frequentie 50 Hz
Elektrische beveiliging 2.3 A
Energieverbruik 520 W
Maximale RPM: 1420/min
Ketelinhoud 6 l
Maximale druk 8 bar
Geluidswaarden volgens: DIN EN ISO 3744 (2000/14/EG):	LWA,1s = 71 dB (A) L PA = 60 dB (A)
Onzekerheid	KWA: 2.18 dB(A) ; KpA: 3.57 dB(A)
Verhouding werk en stilstand	65:35
Werk temperatuur	+5 °C tot +40 °C
Minimale afstand tussen machine en muur	50 cm
Hoogteligging / hoogte van de installatie:	< 1000 m
Max. drukverhouding	8:1

Importeur

Airpress Holland,

Junokade 1,

8938AB, LEEUWARDEN

Holland

Tel. + 31(0)58 - 2 846 846

Fax + 31(0)58 - 2 846 850

W: www.airpress.nl

E-mail: [e-mail]

SPREŻARKA

L 6-105 SILENT

36738

Afval geproduceerd door elektrische machines mag niet behandeld worden als normaal huishoudelijk afval. Zorg voor recycling daar waar passende installaties bestaan. Raadpleeg de plaatselijke instanties of de verkoper voor adviezen over inzameling en verwerking.

(D)

Aankoopdatum/Kaufdatumt/Data zakupu

Handtekening verkoper

Firmastempel verkoper

Signatur Verkaufer

Bij garantieaanspraken de machine/het apparaat met ingevuld garantiebewijs en aankoopfactuur franco toezenden.

De garantie van de geleverde machine/het apparaat bedraagt 24 maanden, ingaande op de aankoopdatum. Indien zich binnen deze tijd storingen voordoen, die te wijten zijn aan materiaal- of constructiefouten, geldt de garantie voor zowel onderdelen als arbeidsloon. Garantieaanspraken worden niet erkend indien:

• De aanwijzingen in deze handleiding niet zijn nageleefd.
• De machine/het apparaat zodanig is gewijzigd dat deze niet meer naar behoren kan functioneren, ook niet wanneer de juiste onderdelen ter vervanging werden gebruikt.
• Schade ontstaat door bevriezing, vallen, stoten, onbevoegd demonteren, foutief aansluiten op het elektriciteitsnet e.d.
• Schade ontstaat door gebruik van verlengsnoeren dunner dan 2,5 mm² (alleen bij 230 V).

Indien de garantieclaim wordt erkend zal de machine/het apparaat na reparatie franco worden teruggezonden. Een verdere schadevergoeding wordt niet verleend.

EG-verklaring van overeenstemming

Wij, AIRPRESS HOLLAND, Junokade 1, 8938AB, Leeuwarden, The Netherlands verklaren geheel onder eigen verantwoordelijkheid dat de producten Compressoren L 6-105 Silent, waarop deze verklaring betrekking heeft, in overeenstemming zijn met:
