GEBRUIKSAANWIJZING FES 60 EDEN

Veiligheidsinstructies

Elektrische aansluiting

• Sluit het apparaat alleen aan, wanner de elektrische gegevens van het apparaat en de voeding overeenkomen.
• Gebruik het apparaat uitsluitend op een volgens de voorschriften geinstalleerde contactdoos.
• Bescherm open stekkers en stopcontacten gegen vocht.

Veilig gebruik

• Ontkoppel alle elektrische apparaten in het water van het voedingsnet, voordat u in het water grijpt. Anders bestaat gevaar voor ernstig of dodelijk letsel door elektrische schokken.
• Gebruik het apparaat Niet als elektrische snoeren of behuizing beschadigd zijn.
• Voer het apparaat Niet af als de stroomkabel beschadigd is. De stroomkabel kan nicht worden verrangen.
• Trek nooit aan elektriciteitskabels. Draag vooral geen apparaten aan de kabel.
• Installer de leidingen zodanig, dat deutsche gegen beschadigingen zijn beschermd en niemand erover kan struikelen.
• Gebruik het apparaat Niet in combinatie met chemicalien, voedsel, ontvlambare, explosieve stoffen of andere vloeistoffen dan water.
• Dit apparaat kan worden gebruikt door kinderen vanaf 3aar en daarnaast door Personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis, Mits zij onder toezicht staan of geinstrueerd werden over het veilige gebruik van het apparaat en de bevaren begrijpen, die hiermee samenhagen. Kinderen mogen nicht met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen nicht worden uitgevoerd door kinderen, die Niet onder toezicht staan.
• Breng nooit technische veranderingen aan het apparaat aan.
• Gebruik uitsluitend originele reserveonderdelen en origineel toebehoren.
• Neem bij problemen contact op met de geauthoriserde klantenservice of met EDEN.

Beoogd gebruik

Gebruik het in deze gebruiksaanwijzing beschreiben product uitsluitend op de volgende manier:

Water filteren en laten circuleren
- Voor gebruik met zoet water of zeewater.
- Alleen binnenshuis en voor privé aquaria.
- Met in achtneming van deze technische gegevens. ( Technische gegevens)

Productbeschrijving

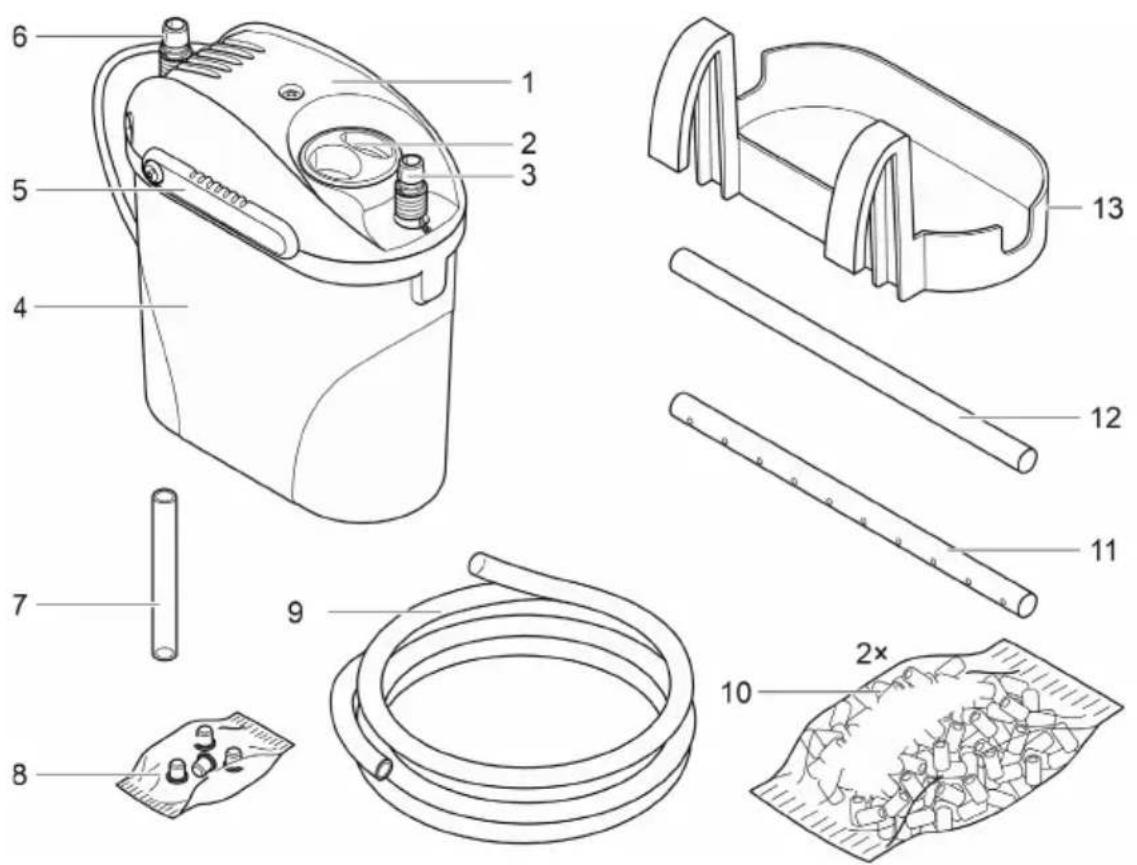

Overzicht

Filter

FST0042

1 Kop van het apparatusat
2 Blindplug
3 Ingang (IN)
4 Reservoir, gemuld met filtermaterialiaal
5 Schuifsluiting
6 Uitgang
7 Ontluchtingsbuis, 4 6mm
8 Zak met 4 voeten
9 Slang
10 Keramieksubstraat (2× 120g - zak)
11 Uitstroombuis
12 Aanzuigbuis
13 Houder voor het ophangen van het filter in het aquarium (accessoires, Niet bij de levering inbegren)

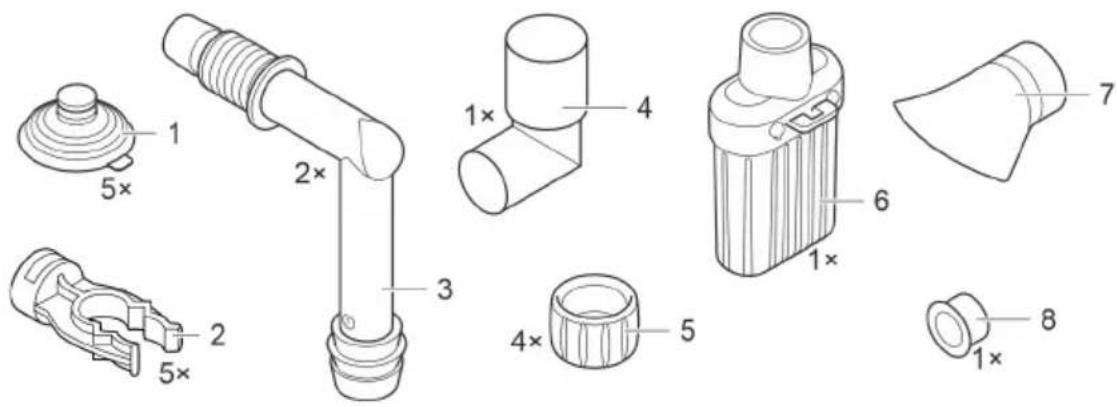

Aansluitset

NL

1 Zuignap
2 Klem
3 Slangadapter
4 Bocht
5 Dopmoer
6 Zuigkorf
7 Waterverdeler
8 Afslutdop

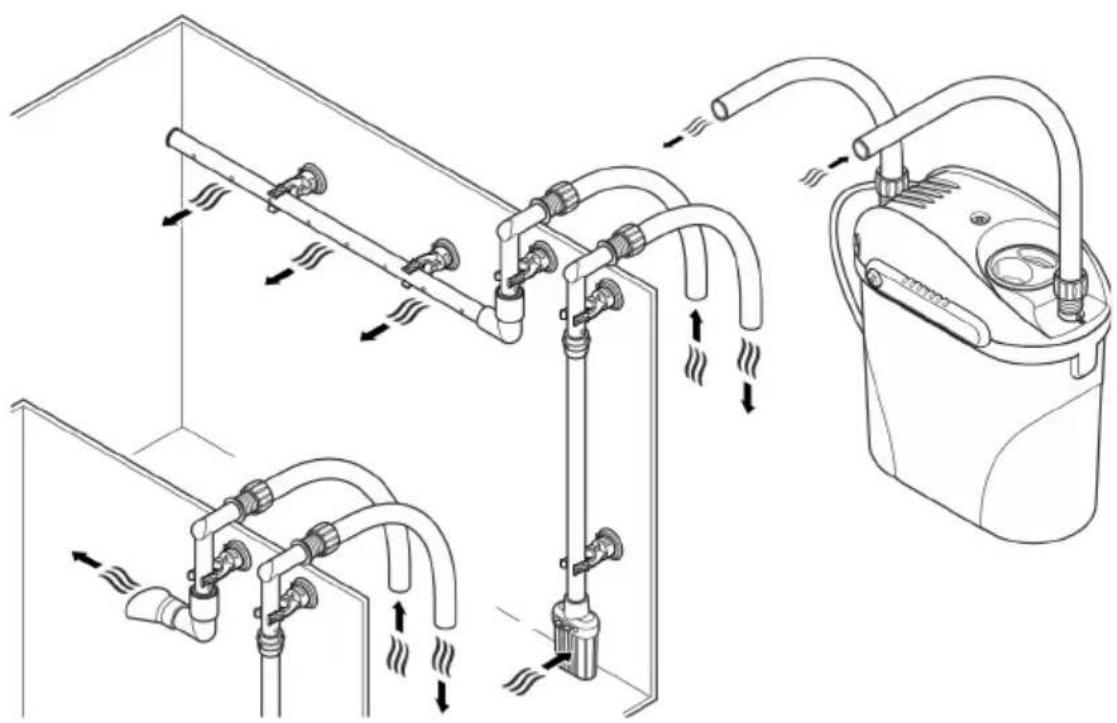

Functiebeschrijving

Aangezogen door een pomp in de pompeenheid dorstroomt het water tweechter elkaar ligende filterkamers. De eerste kamer is gezuld met keramieksubstraat, de tweede kamer bevat een filterschuim 20ppi.

FST0044

Symbolen op het apparatusat

IPX8 1.0 m	Het apparaat is beschermd gegen lang onderdompelen tot 1 m.
	Beschermingsklasse II, veilige scheiding van het net door versterkte of dubbele isolatie
	Gebruik het apparaat alleen binnen.
	Voer het apparaat Niet af met het normale huisvuil.
	Lees de gebruiksaanwijzing.

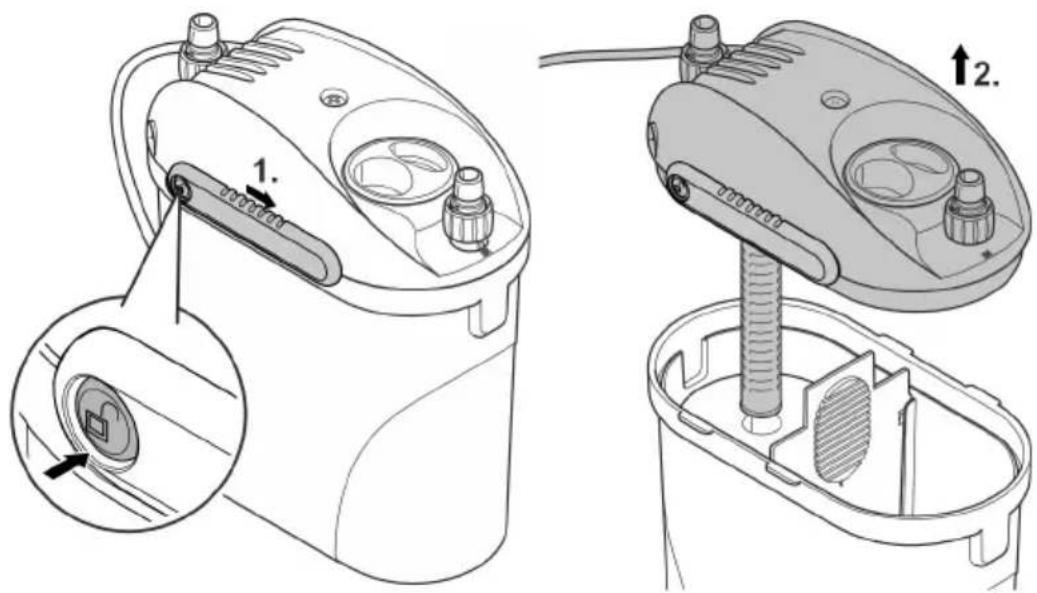

Toegang tot het apparaat Apparaatkop demonteren

Zogautewerk:

1. Op de ontgrendelingsknop drukken en de schuifsluiting openen.
2. De schuifsluiting要去anbeidekanten van de apparaatkopworden geopend.
3. Apparaatkop van het reservoir tilen.

FST0045

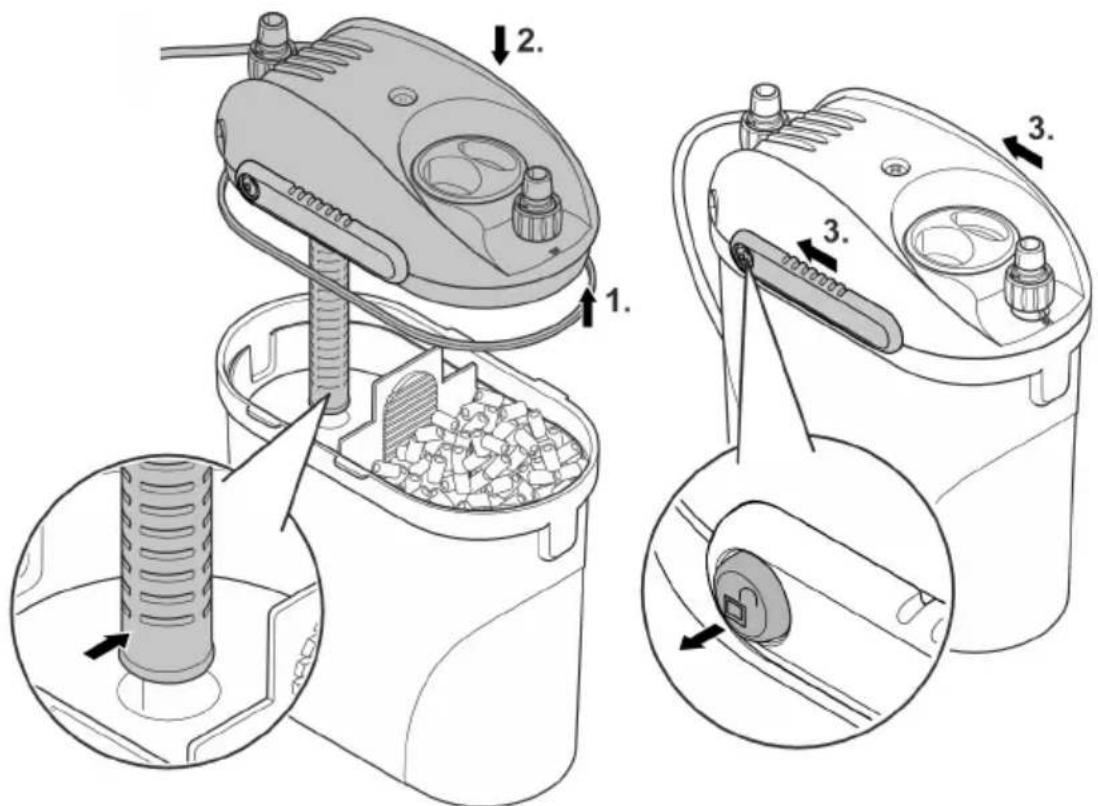

Apparaatkop monteren

Zogaatutewerk:

1. Controller of de affdichting op de kop van het apparaat goed vastzit.
2. Afdichting reinigen, beschadigde affdichting verrangen.
3. Let erop, dat de ontluchterslang aanwezig is en maar boven wijst.
4. apparaatkop op het reservoirsplaatsen.
5. De schuifsluiting aan beiden kanten van de apparaatkop sluiten.
6. De ontgrendelingskop要去 humorbaar vastklikken.

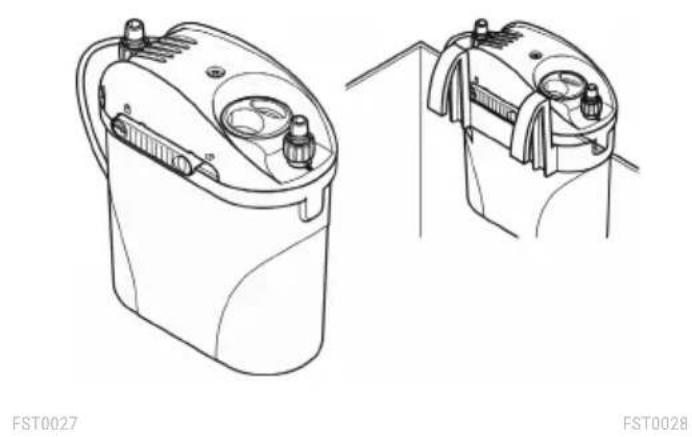

Plaatsen en aansluten

Het apparaat kan naast het aquarium worden opgesteld of met behulp van de houder (95394, nicht meegeleverd) buiten op een zijwand worden bevestigd. Maximale waterhoogte boven het filter in acht nemen. ( Technische geevens)

Volgorde van de uit te voeren werkzaamheden:

1. Indien het apparaat moet worden opgesteld: De meegeleverde rubbervoeten op de bodem van het reservoir monteren.
2. Filtermaterialiaal positioneren ( Filtermaterialiaal reinigen/ervangen)
3. Aansluitingen uitvoeren ( Aansluitingen uitvoeren)

Aansluitingenuitvoeren

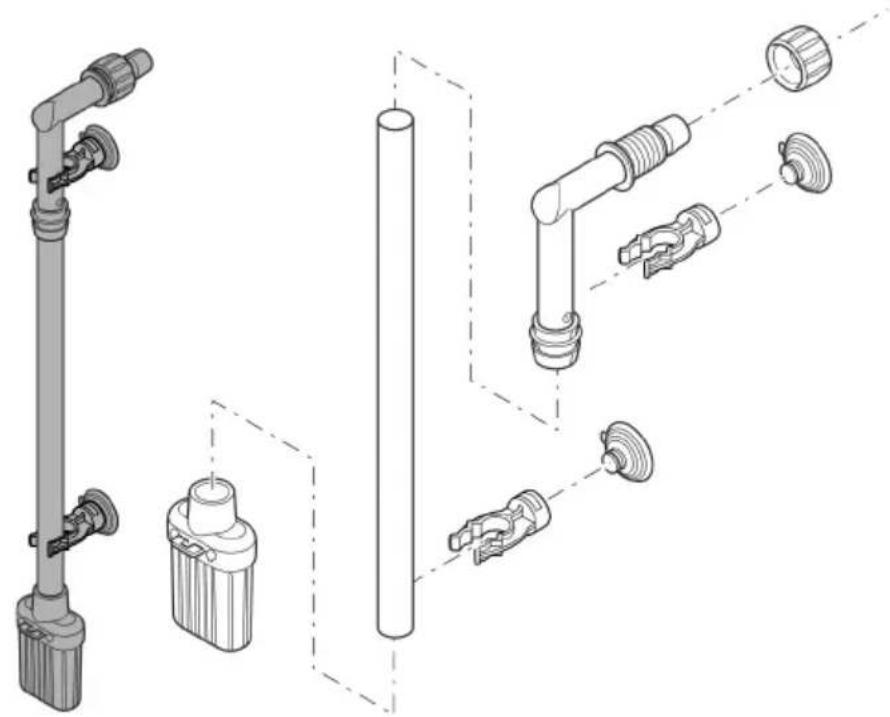

Zuigeenheid samenbouwen

FST0047

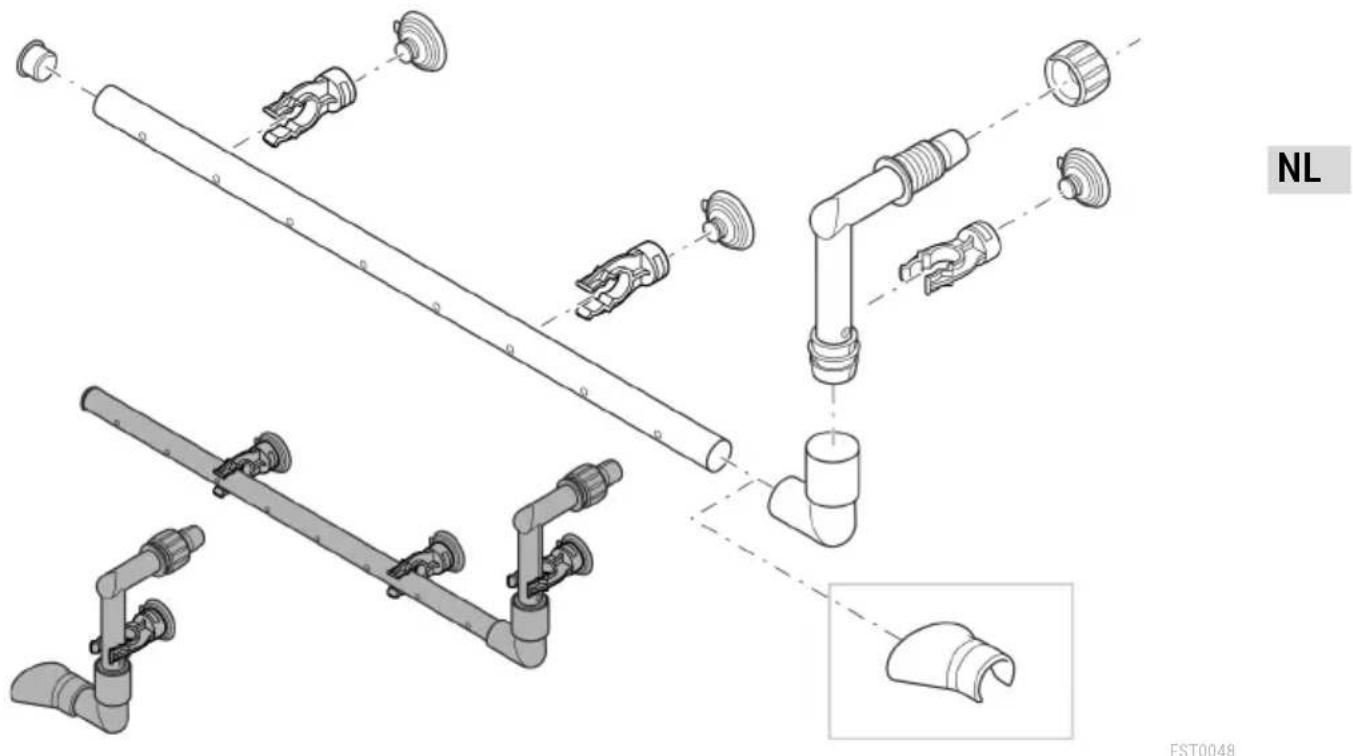

Uitstroomeenheid samenbouwen

In plaats van de uitstroombuis kan als alternatif ook de waterverdeler worden gebruikt.

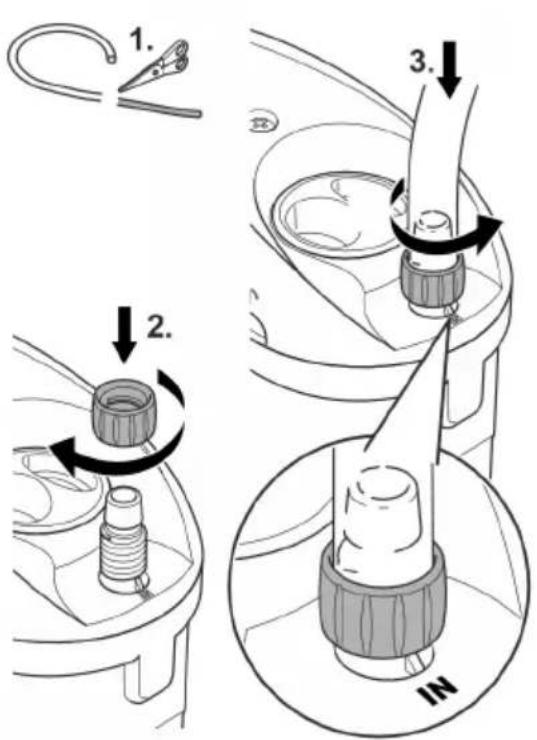

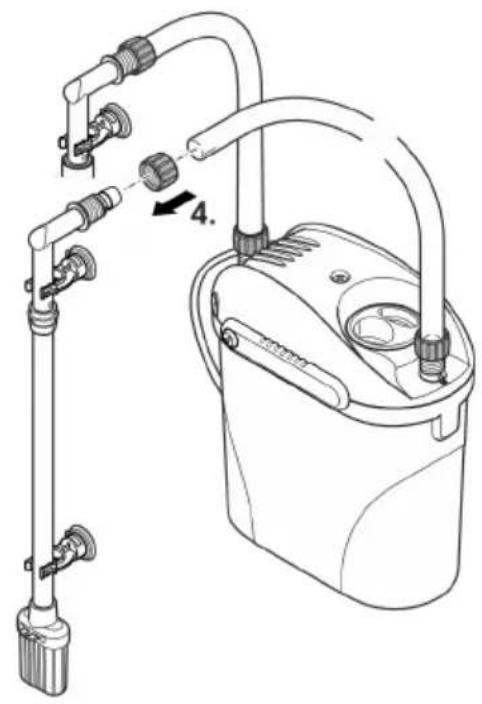

Slang aansluiten

De procedure is voor de ingang (IN) en de uitgang (OUT) gelijk.

Zogaatutewerk:

1. Slang op passende lenghte inkorten.
2. Kies de lenghte zodanig, dat bij de opstelling de slang Niet kan knikken.
3. Wartelmoer op de slangtule van de aansluiteenheid schroeven.
4. Slang op de slangtule schuiven en de wartelmoer linksom draaien om de slang vast te zieten.
5. Andere slanguiteinde op de slangtule van de aanzuigeenheid/uitstroomeenheid schuiven en de wartelmoer linksom draaien om de slang vast te zetten.
6. Bevestig de aanzuig- en uistroomunit met zuignappen in het aquarium. ( Functiebeschrijving)

FST0049

OPMERKING

De pomp mag Niet drooglopen. Anders kan de pomp defect raken.
Waterpeil en circulatie in het filter en in het aquarium regelmatig controleren.

① Verpakking om filtermaterialaal verwijdenen. Alle filtermaterialen voor het eerste gebruik met warm leidingwater grondig uitspoelen om möglichke verruilingen te verwijdenen.

( Filtermaterialiaal reinigen/ervangen)

Zogaatutewerk:

• Reservoir geheel met water vullen en naast het aquarium plaatsen.

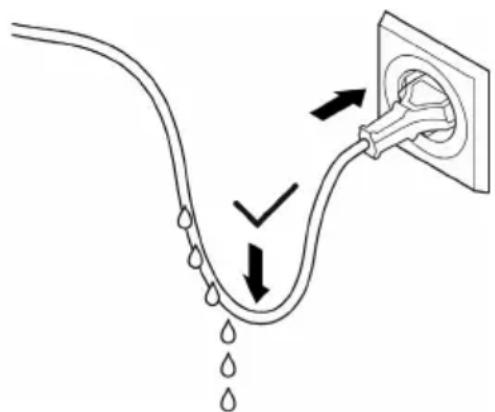

• Installer de netvoedingskabel zodanig, dat een druppellus worden gezormd.

Inschakelen: Apparaat aansluiten op het elektriciteitsnet. Het apparaat schakelt onmiddelijk aan. Na het inschakelen duurt het enkele Minutes, tot de lucht uit het apparaat is ontweken (geluidsontwikkeling).

Uitschakelen: Koppel het apparaat van het elektriciteitsnet af.

FST0037

Reiniging en onderhoud

Reinig het apparaat indien nodig met schoon water en een zachtberstel.
- Reinigings- en verrangingscycli voor filtermaterialen zijn afhankelijk van bassingroote en bezetting. Reiniging en verranging要去en.daaromaar behoefte wordenuitgevoerd, om de volledige filtercapaciteit te waarborgen.

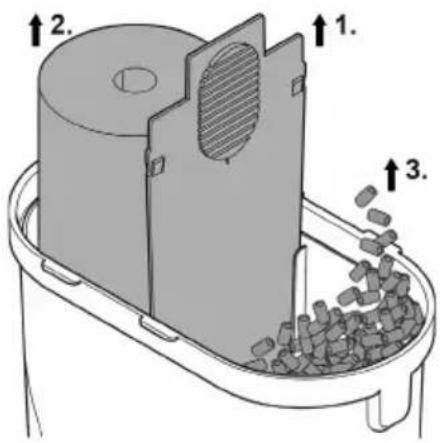

Filtermaterial reinigen/ervangen

① Verpakking om filtermaterialiaal verwijderen. Alle filtermaterialien voor het eerste gebruik met warm leidingwater grondig uitspoelen om möglichke verruilingen te verwijderen. ( Filtermaterialiaal reinigen/ervangen)

Voorwaarde:

• De apparaatkop is verwijderd. ( Apparaatkop demonteren)

Zogautewerk:

• Filterschuim uitenemen en in warm water spoelen of verrangen.

• Keramieksubstraat in warm water spoelen of cervangen.

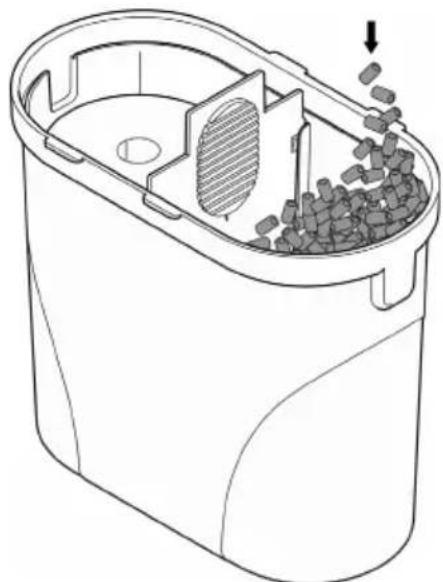

• Voor het eerste gebruik het keramieksubstraat uit de kunststof zak nemen, onder warm water uitspoelen en losjes in het filterhuis vullen.

FST0035
FST0030

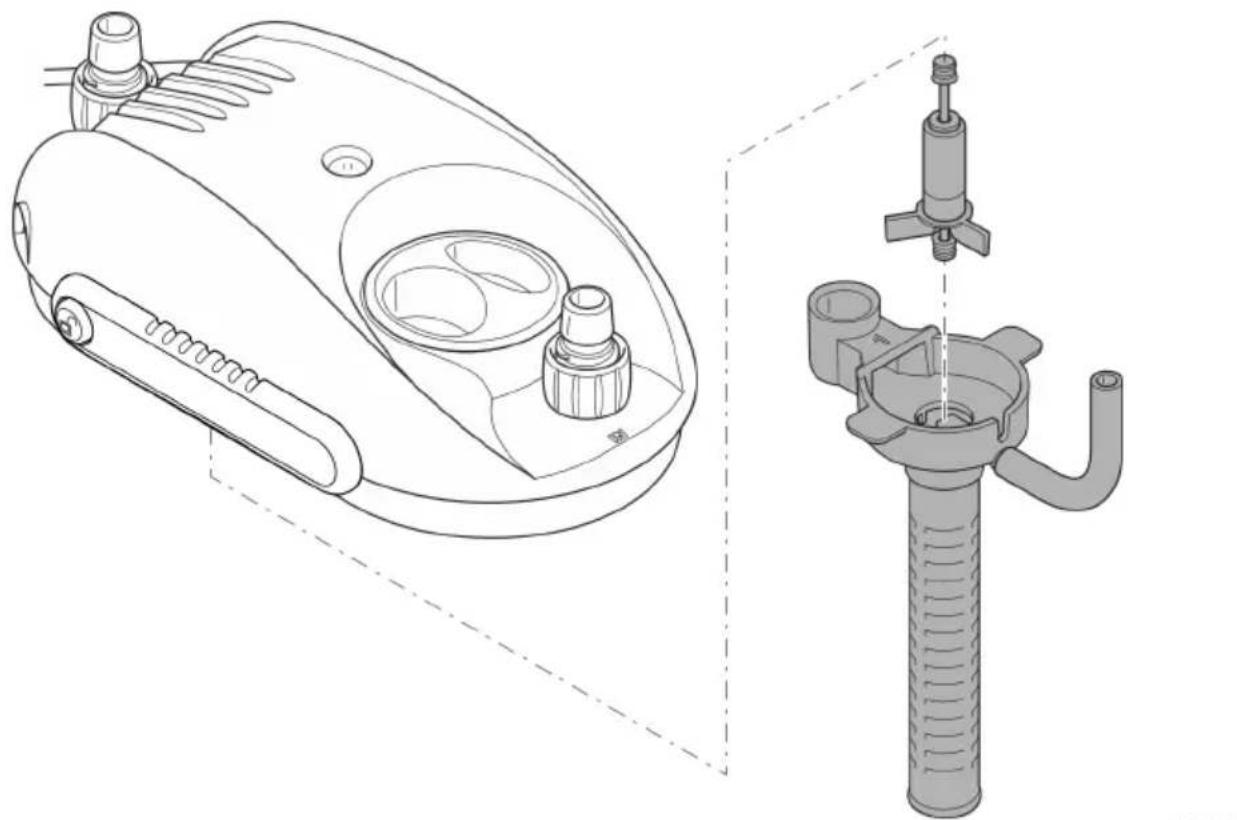

Rotor reinigen/ervangen

Voorwaarde:

• De apparaatkop is verwijderd. ( Apparaatkop demonteren)

Zogaatutewerk:

• Pompdeksel maar beneden wegtrekken.
• Rotor demonteren, schoonmaken of cervangen

• Bouw het apparaat in omgekeerde volgorde samen.

• Let op de juiste positie van de beiden rubber delen.

• Zorg ervoor dat de ontluchtingsslang aanwezig is en maar boven wijst, zodat de lucht ontsnappen kan.
• Apparaatkop en filtererenheid waar samenbouwen. ( Apparaatkop monteren)

Storingverhelpen

Storing	Oorzaak	Oplossing
Het apparaat start nicht	Er is geen netspanning	Voedingsspanning controle- ren
	Rotor geblokkeerd	Reinigen
	Waterpeil in het apparaat te laag:	Water bijvullen
Waterstroom onvoldoende	Filterhuis of rotor verontreinigd	Reinigen
	Rotor versleten	Rotor verrangen
	Filterschuim verontreinigd	Reinigen
	Keramieksubstraat verruild	Reinigen
	Zuigkorf verstopt	Zuigkorf reinigen
	Leidingsystem verruild	Zuigeenheid, uitstroomeen- heid en slangen reinigen
Filterende werkung onvol- doende	Filterschuim verontreinigd	Reinigen
	Filterschuim versleten	Vervangen
	Keramieksubstraat verruild	Reinigen
	Keramieksubstraat versleten	Vervangen
Verhoogde geluidsontwik- keling	Lucht in filter, ontluchterslang op pomp nicht goed gespositioneerd	Bevestiging van de ontluch- terslang corrigeren.

Technische gegevens

Omschrijving		EDEN FES 60
Nominale spanning		V AC	230
Netfrequentie		Hz	50
Energieverbruik		W	5
Beschermingsgraad		IPX8
Pompcapaciteit	maximaal	I/h	300
Pomphoogte	maximaal	m	0,7
Filtervolume		I	0,5
Voorfiltervolume		I	0,28
Geschikt voor aquarium tot maximaal		I	60
Toelaatbaar bereik watertemperatuur		°C	+4 ... 35
Lente aansluitkabel		m	1,5
Slanglengte		m	1
Aansluiting slangtule	Diameter	mm	10
Afmetingen	Lenge	mm	150
	Breedte	mm	90
	Hoogte	mm	164
Gewicht (leeg)		kg	0,85

Slijtagedelen

• Filtersponzen
• Keramieksubstraat
  Rotor
  Zuignappen

Afvoer van het afgedankte apparaat

NL

OPMERKING

Dit apparaat Niet met het huishoudelijk afval afvoeren.

Verwijder het apparaat via het daartoe bedoelde retourstelsel.
Als u vragen heeft, neem dan contact op met uwplaatselijke afvalverwerkingsbedrijf. Hier kunt u informatie inwinnen over het afvoeren van het apparaat conform de voorschriften.
Maak het apparaat, door het afsnijden van de kabels, onbruikhaar.
