用户手册 FES 60 EDEN

• 只有当设备的电气数据和电源的电气数据一致时，才允许连接设备。
• 只能将设备连接到按规定安装的插座上。
• 请采取保护措施防止裸露的插头和插座受潮。

安全操作

• 在接触水之前，将水中的所有电气设备从电源断开。否则电击可导致死亡或重伤。
• 当电线或外壳损坏时，请勿使用设备。
• 电源软线不能更换，如果软线损坏，此器具应废弃。
• 切勿拉扯电缆。尤其不要借助电缆来搬运设备。
• 敷设电线时保护其不受损坏，并且注意不要绊倒任何人。
• 请勿将设备与化学品、食品、易燃易爆物质或除水以外的其他液体一起使用。
• 本设备可由3岁及以上的儿童以及身体、感官或精神能力有限或缺乏经验和知识的人使用，前提是他们得到监督或安全使用设备的指导，并了解由此带来的危险。儿童不得玩耍设备。清洁和用户维护工作不得由没有受到监督的儿童进行。
• 切勿在设备上进行任何技术更改。
• 只能使用原装备件和配件。
• 如有问题，请联系授权客户服务部门或EDEN。

按照规定的使用

请仅将本说明书中所述的产品用于如下用途：

• 对水进行过滤并使水循环。
• 可在淡水或海水中运行。
• 在室内用于个人的水族器材。
• 遵守技术数据。(→技术数据)

产品介绍

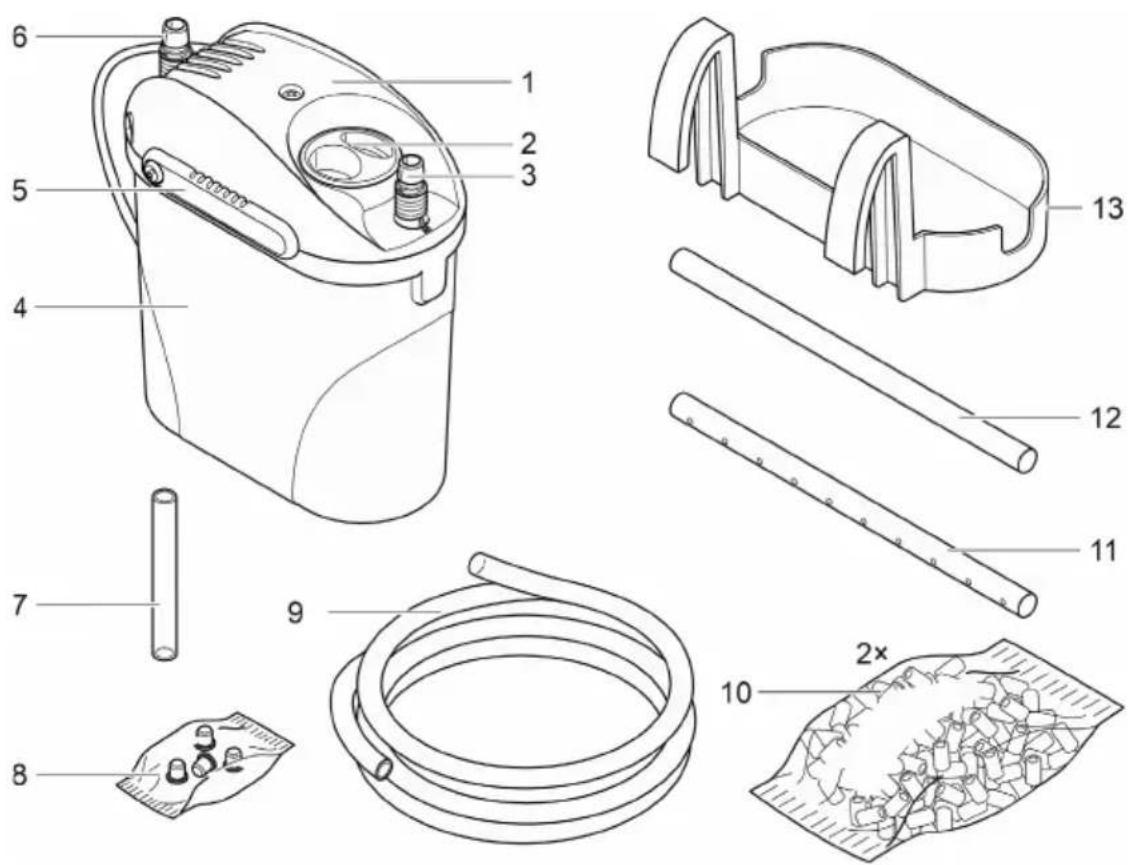

概况

过滤器

FST0042

1	设备头
2	盲塞
3	输入端(IN)
4	盛装过滤材料的容器
5	滑锁
6	输出口
7	排气管,∅4…6mm
8	4足袋
9	软管
10	陶瓷基质(2×120克袋)
11	流出管
12	吸管
13	用于将过滤器挂在水族箱上的支架(附件,不包含在供应范围内)

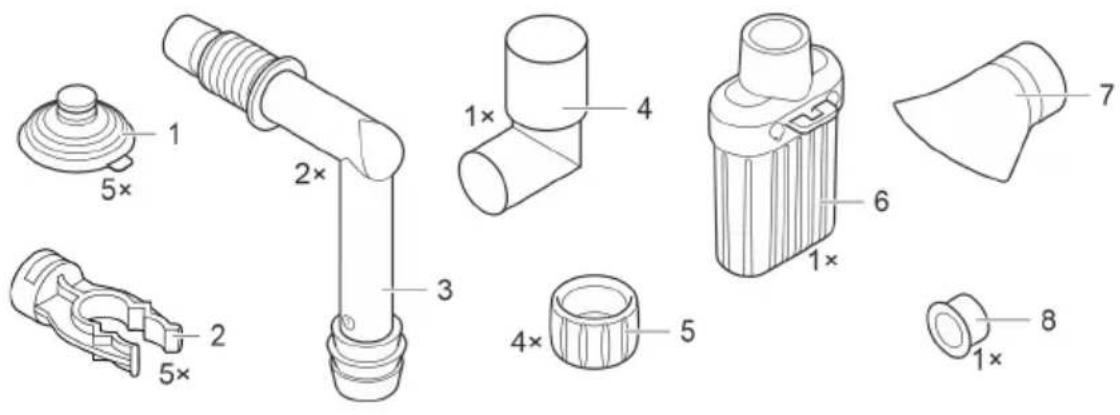

连接套件

1 吸盘
2 夹子
3 软管适配器
4 肘管
5 锁紧螺母
6 吸滤网
7 配水器
8 螺塞

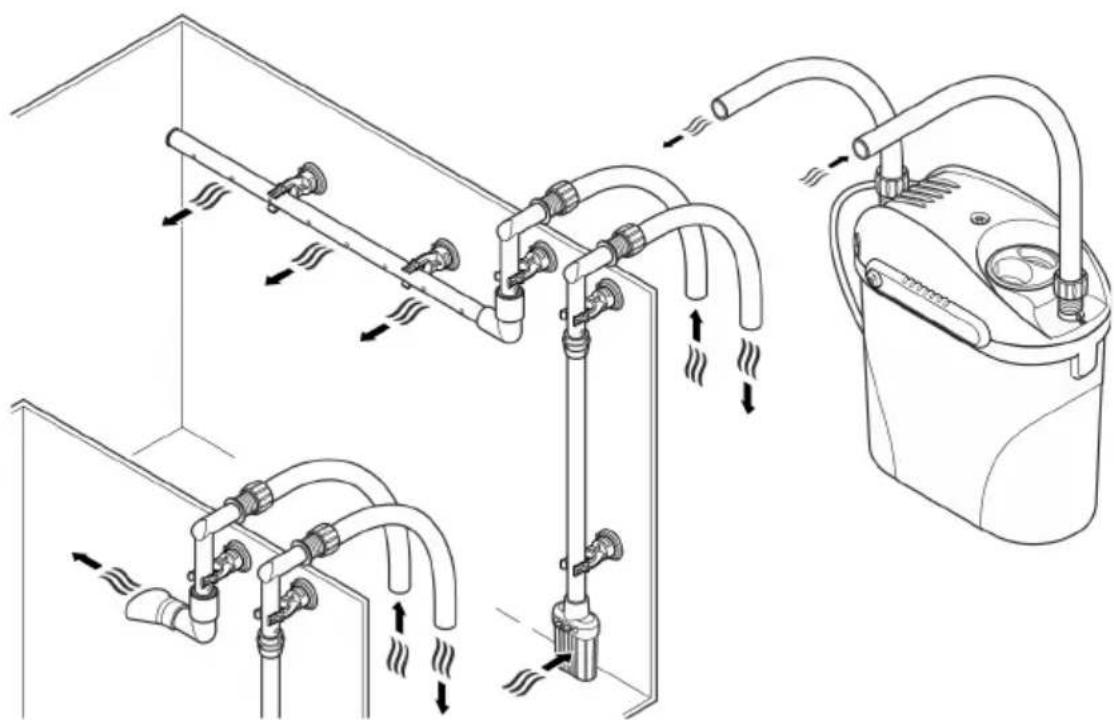

功能说明

由泵单元中的一个泵抽入的水流过两个前后排列的滤腔。第一个滤腔盛满陶瓷衬底，第二个滤腔含有一块20ppi的过滤海绵。

FST0044

设备上的符号

IPX8 1.0 m	本设备的最大防水深度为1m。
	防护等级II，通过强化或双层绝缘对电源进行安全电气隔离
	本设备只能在室内使用。
	请勿按普通生活垃圾废弃处理本设备。
	请阅读使用说明。

连接设备

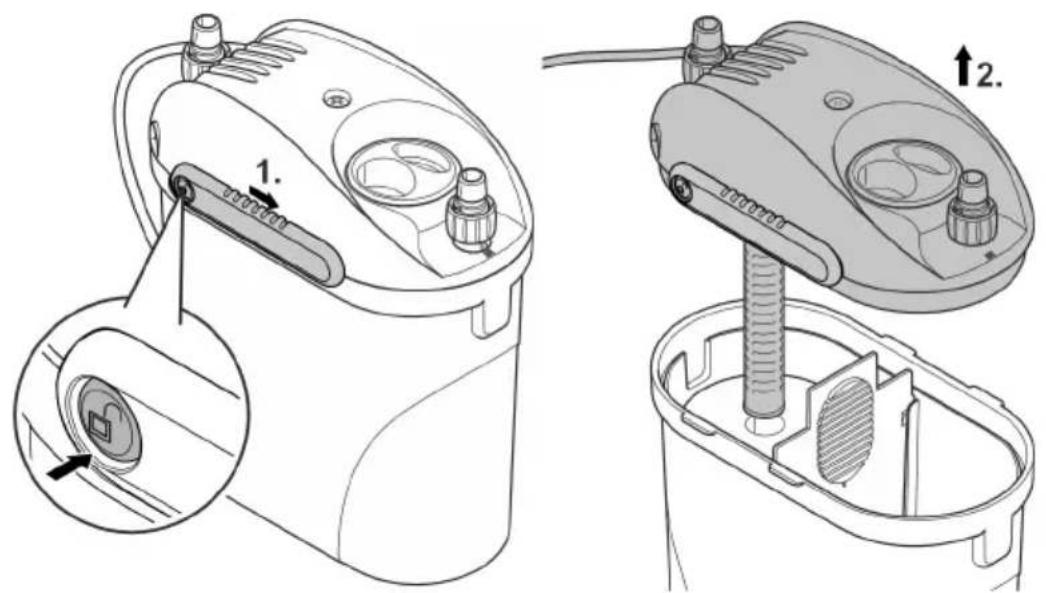

拆卸设备头

步骤如下：

1. 按下解锁按钮，打开滑锁。
2. 滑锁必须在设备头的两侧打开。
3. 从容器中提起设备头。

FST0045

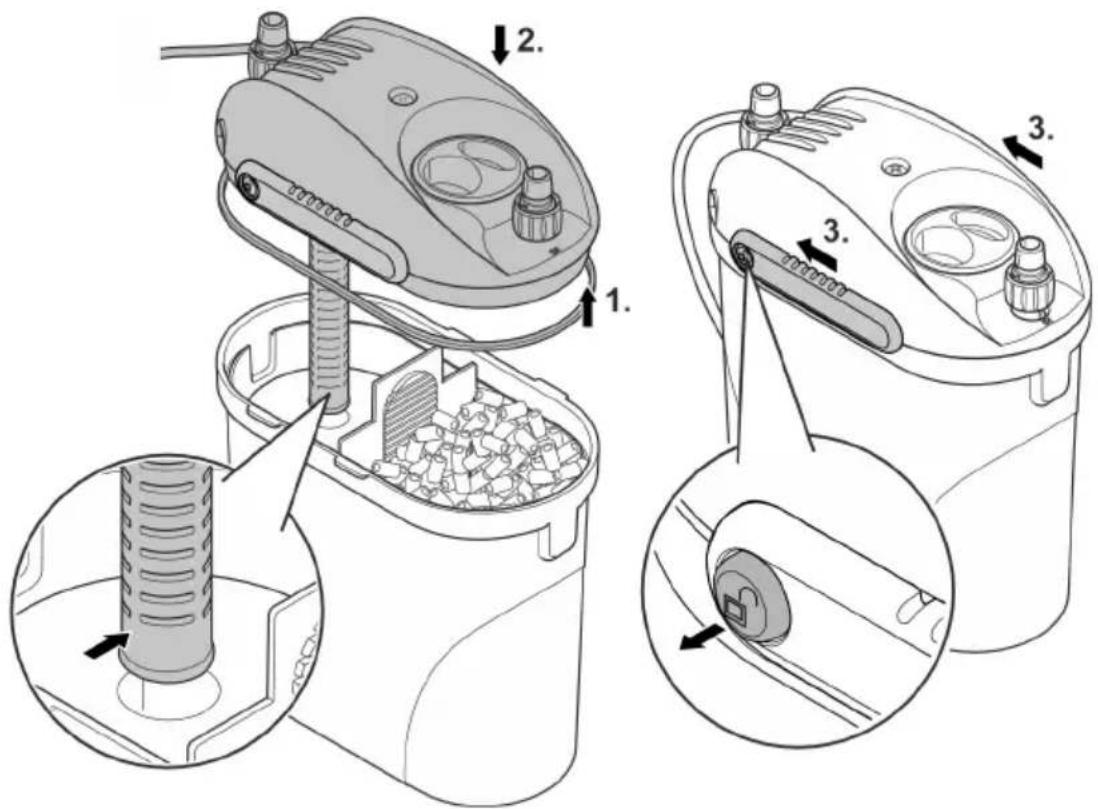

安装设备头

步骤如下：

1. 检查设备头上的密封垫是否处于正确位置。
2. 清洁密封垫，更换损坏的密封垫。
3. 确保排气软管就位并朝上。
4. 将设备头放到容器上。
5. 关闭设备头两侧的滑锁。
6. 必须听到解锁按钮卡入到位的声音。

FST0046

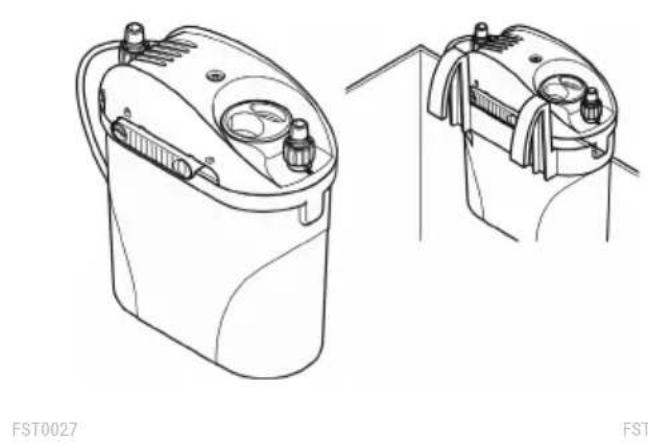

安装和连接

设备可以安装在玻璃容器旁边，或者通过外侧支架（95394，不包括在供货范围内）固定在侧壁上。注意过滤器上方的最大水位高度。（ 技术数据）

需要执行的作业的顺序：

1. 如果应安装设备：将附带的橡胶底座安装到容器底部。
2. 放好过滤材料 ( 清洁/更换过滤材料)
3. 建立连接 ( 建立连接）

建立连接

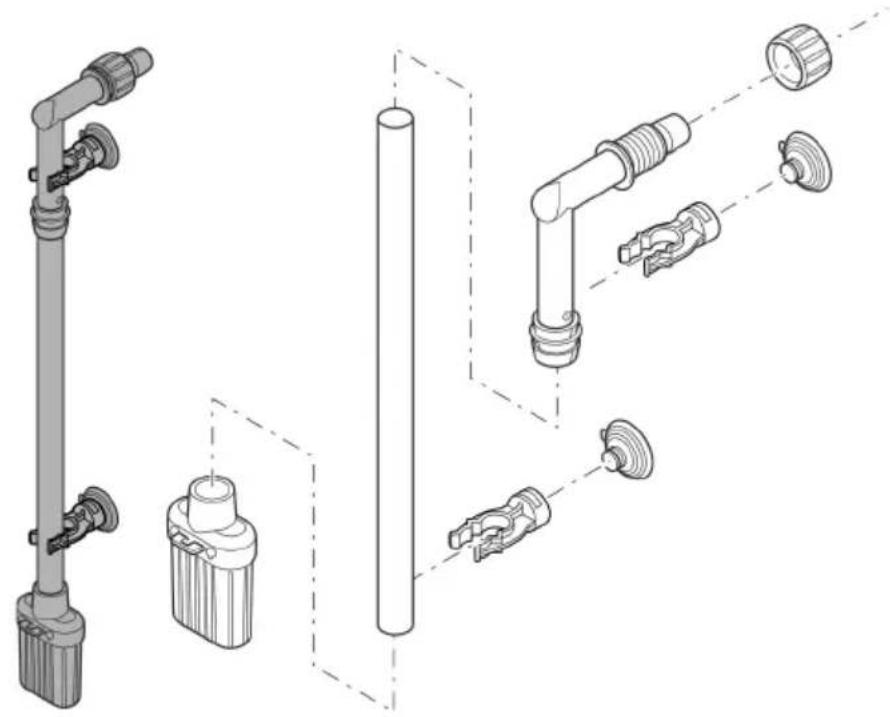

组装吸水单元

FST0047

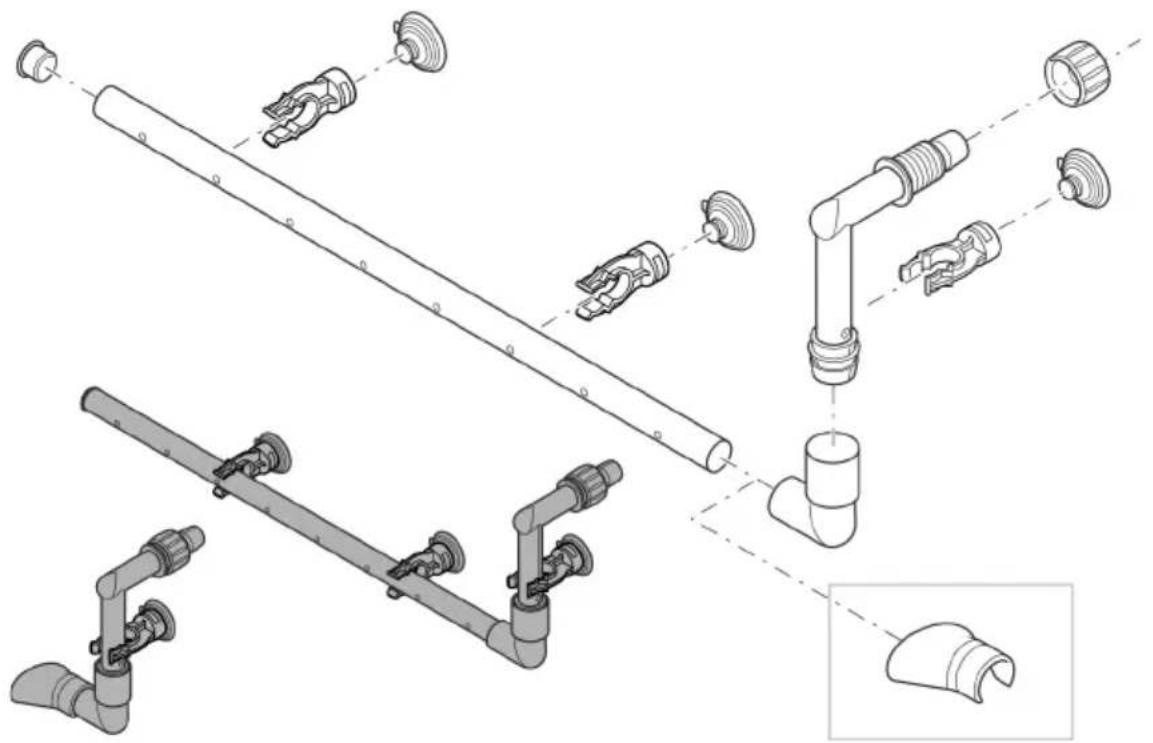

组装流出单元

另外，也可以使用配水器代替出水管。

FST0048

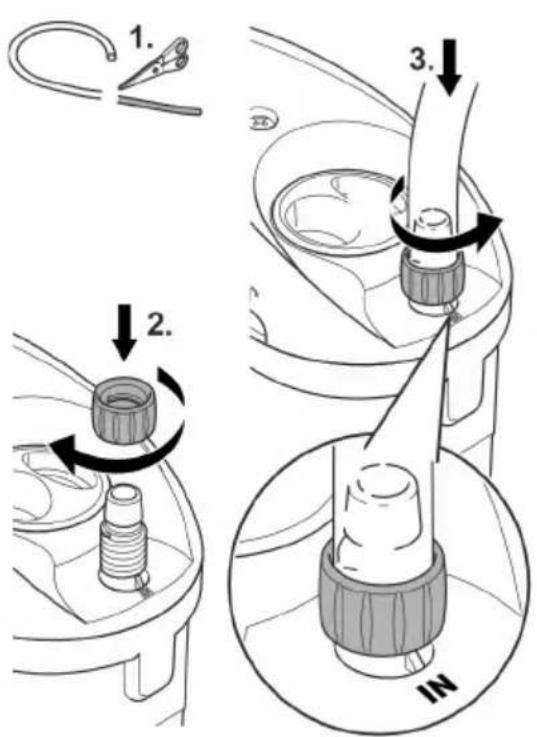

连接软管

入口 (IN) 和出口 (OUT) 的操作方法相同。

步骤如下：

1. 将软管缩短至恰当的长度。
2. 在选择长度时，确保软管在按计划安装时不会弯曲。
3. 将锁紧螺母拧到连接单元的软管接头上。

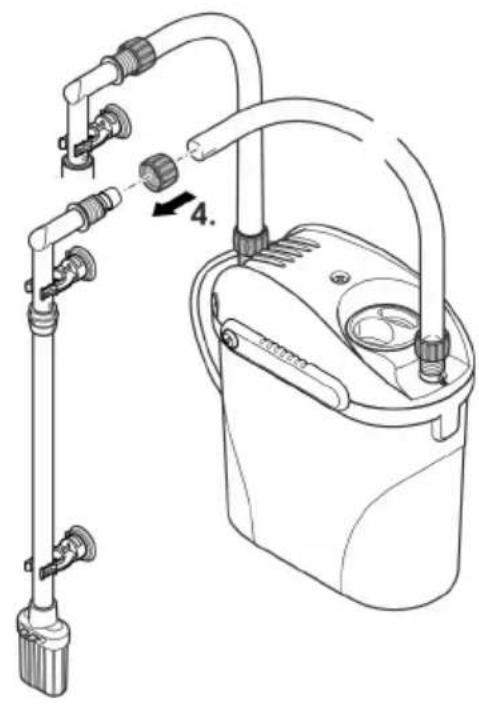

4. 将软管推到软管接头上，逆时针旋转锁紧螺母，以固定软管。
5. 将软管另一端插到吸水单元/流出单元的软管接头上，逆时针旋转锁紧螺母，以固定软管。
6. 通过吸盘将吸水单元和流出单元固定在玻璃容器中。(→功能说明)

FST0049

调试

提示

泵不得无水运转。否则会毁坏该泵。

定期检查过滤器和玻璃容器中的水位和循环。

① 拆除包裹过滤材料的包装。首次使用前，请用温自来水彻底冲洗所有过滤材料，以去除可能的污垢。(→清洁/更换过滤材料)

步骤如下：

• 将容器装满水，放到玻璃容器旁。

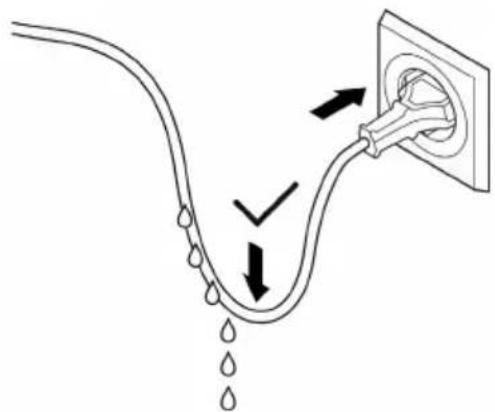

• 敷设电源线，使得形成一个滴落环！

开启：将设备与电源连接。设备会立刻启动。开启后，气体从设备中排出将持续几分钟（产生噪声）。

关闭：将设备与电源断开。

FST0037

清洁和保养

• 需要时，用清水和软毛刷清洁设备。
• 过滤材料的清洁和更换周期取决于水槽大小和堵塞情况。因此，为确保过滤器的完整效率，应根据需要进行清洁和更换。

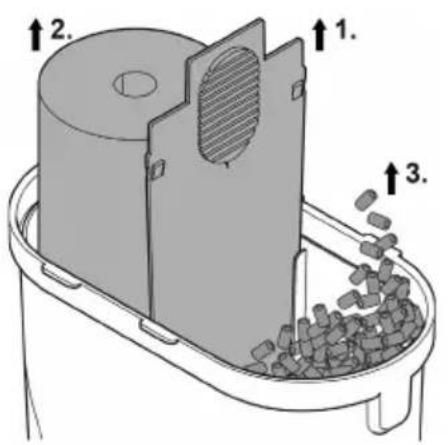

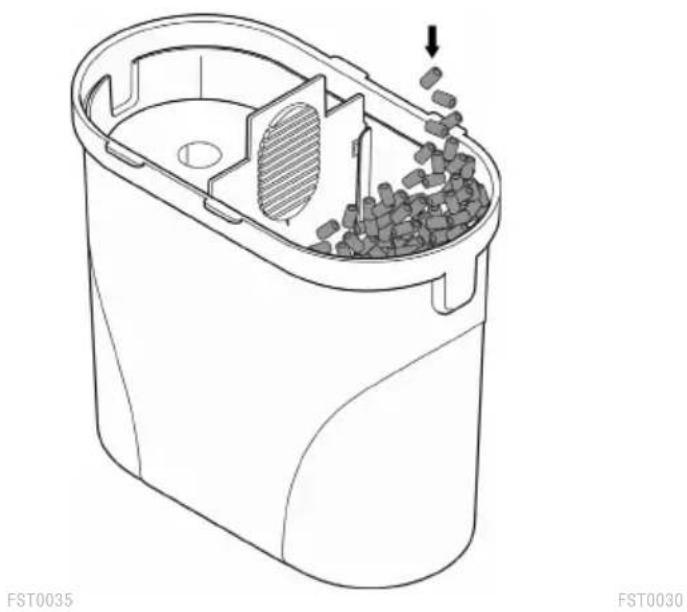

清洁/更换过滤材料

① 拆除包裹过滤材料的包装。首次使用前，请用温自来水彻底冲洗所有过滤材料，以去除可能的污垢。(→清洁/更换过滤材料)

前提：

• 设备头已被取下。（ 拆卸设备头）

步骤如下：

• 取出过滤海绵，使用温水冲洗或更换。

• 用温水冲洗陶瓷衬底或更换。

• 首次使用之前，从塑料袋中取出陶瓷衬底，在温水下冲洗，并松散地填充到过滤箱中。

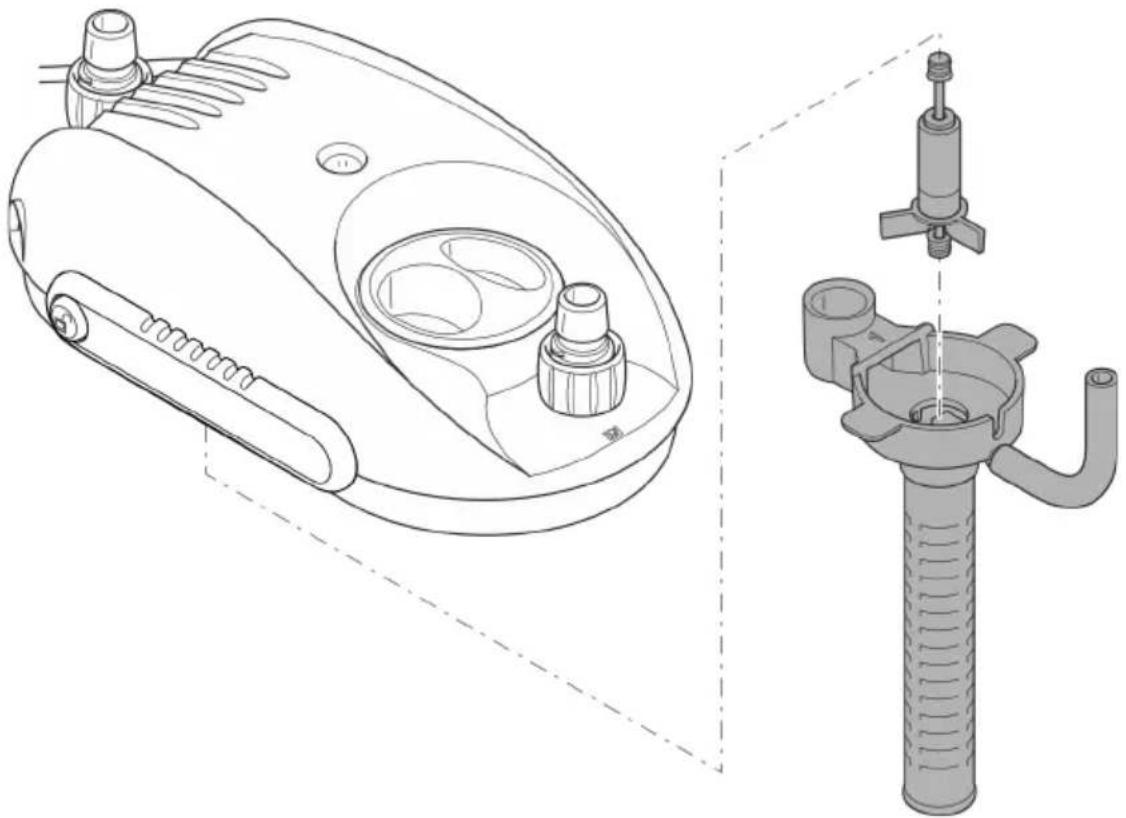

清洁/更换运行单元

前提：

• 设备头已被取下。（ 拆卸设备头）

步骤如下：

• 向下拔掉泵盖。
• 拆卸、清洁或更换运行单元。

• 按相反的顺序组装设备。

• 注意两个橡胶支座的正确位置。

• 注意，必须有排气软管并朝上，以便空气能排放出来。
• 重新组装设备头和过滤单元。（ 安装设备头）

FST0051

故障排除

故障	原因	对策
设备未起动	未接电	检查接电
	运行单元受阻	清洁
	设备中的水位过低	添满水
水流不足	过滤器壳体或运行单元脏污	清洁
	运行单元磨损	更换运行单元
	过滤海绵脏污	清洁
	陶瓷衬底脏污	清洁
	吸滤网阻塞	清洁吸滤网
	管道系统脏污	清洁吸水单元、流出单元和软管
过滤作用不足	过滤海绵脏污	清洁
	过滤海绵磨损	更换
	陶瓷衬底脏污	清洁
	陶瓷衬底磨损	更换
噪音变大	过滤器内有空气,泵上的排气软管位置不当	修正排气软管的位置。

技术数据

说明		EDEN FES 60
额定电压		V° AC	230
电源频率		Hz	50
功率消耗		W	5
防护等级			IPX8
输送功率	最大	l/h	300
输送高度	最大	m	0.7
过滤器容积		I	0.5
前置过滤器容积		I	0.28
适用于水族箱,最大		I	60
允许的水温范围		°C	+4…35
电源连接线长度		m	1.5
软管长度		m	1
软管接头接口	直径	mm	10
尺寸	长度	mm	150
	宽度	mm	90
	高度	mm	164
重量(净重)		kg	0.85

磨损件

• 过滤海绵
• 陶瓷衬底
• 运转单元
• 吸盘

丢弃处理

提示

本设备不得按生活垃圾进行废弃处理。

通过专门的回收系统废弃处理本设备。
如有疑问，请您咨询当地的垃圾处理公司。您在那里可以获得正确处理设备的信息。
请剪断电线，确保设备无法使用。
