用户手册 FES 300 EDEN

• 只有当设备的电气数据和电源的电气数据一致时，才允许连接设备。
• 只能将设备连接到按规定安装的插座上。
• 请采取保护措施防止裸露的插头和插座受潮。

安全操作

• 在接触水之前，将水中的所有电气设备从电源断开。否则电击可导致死亡或重伤。
• 当电线或外壳损坏时，请勿使用设备。
• 电源软线不能更换，如果软线损坏，此器具应废弃。
• 切勿拉扯电缆。尤其不要借助电缆来搬运设备。
• 敷设电线时保护其不受损坏，并且注意不要绊倒任何人。
• 请勿将设备与化学品、食品、易燃易爆物质或除水以外的其他液体一起使用。
• 本设备可由3岁及以上的儿童以及身体、感官或精神能力有限或缺乏经验和知识的人使用，前提是他们得到监督或安全使用设备的指导，并了解由此带来的危险。儿童不得玩耍设备。清洁和用户维护工作不得由没有受到监督的儿童进行。
• 切勿在设备上进行任何技术更改。
• 只能使用原装备件和配件。
• 如有问题，请联系授权客户服务部门或 EDEN。

按照规定的使用

请仅将本说明书中所述的产品用于如下用途：

• 对水进行过滤并使水循环。
• 可在淡水或海水中运行。
• 在室内用于个人的水族器材。
• 遵守技术数据。(→ 技术数据)

产品介绍

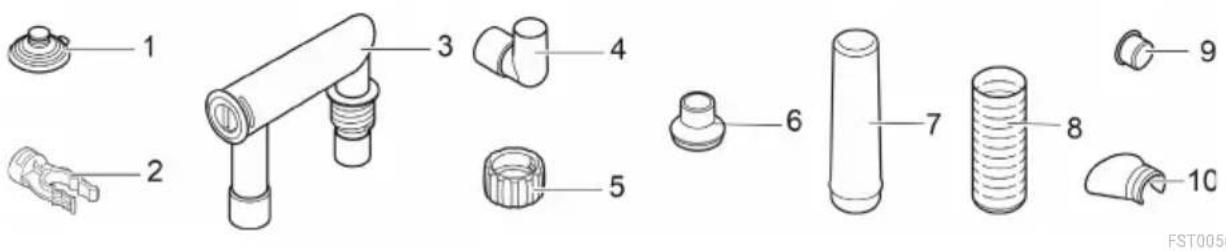

概况

FST0055

	EDEN FES 100, 200, 300EDEN FET 100, 200, 300	数量
		100	200	300
1	调节加热器和过孔密封圈(仅限EDEN FET 100、200、300)EDEN FET 100: EDEN RCA 100EDEN FET 200: EDEN RCA 200EDEN FET 300: EDEN RCA 300	1	1	1
2	设备头	1	1	1
3	可调节把手	—	1	1
4	盲塞	1	1	1
5	盛装过滤材料的容器	1	1	1
6	锁夹	2	2	2
7	带出口(OUT)和入口(IN)软管接头的连接单元	1	1	1
8	带活性碳的过滤袋	—	2	2
9	陶瓷衬底	1	2	3
10	4足袋	1	1	1
11	吸管	1	1	1
12	流出管	1	1	2
13	作为流出管(12)连接件的软管偶联器	—	—	1
14	软管	1	1	1

水从设备头中的一个泵抽入，然后流过并排的滤腔。水继续通过流出管或水分配管，回到玻璃容器中。

过滤材料采用不同针孔密度的过滤海绵和活性碳/陶瓷衬底。

带加热器的设备在水流经过滤系统时进行加热。

EDEN FES 100, 200, 300 您可以加装 EDEN RCA 加热器。

EDEN RCA

IPX8 1.0 m		本设备的最大防水深度为1m。
		防护等级II,通过强化或双层绝缘对电源进行安全电气隔离
		本设备只能在室内使用。
		请勿按普通生活垃圾废弃处理本设备。
		请阅读使用说明。

连接设备

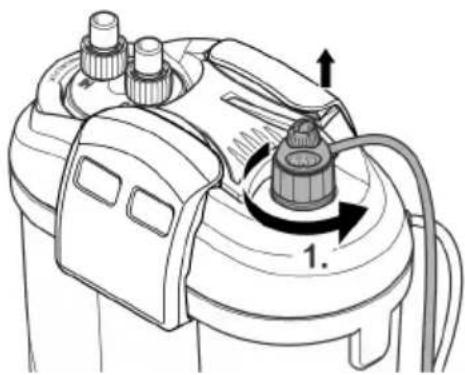

拆卸加热器

小心

加热器的玻璃壳可能会破碎并造成割伤。

▶ 小心地操作加热器。
▶ 关闭加热器，等待冷却后再从水中取出。
▶ 高温加热器不能浸入冷水中，不能浇冷水。

小心

高温表面烫伤危险。

▶ 只有玻璃烧瓶浸入至水下时，才能开启加热器。
▶ 关闭加热器，等待冷却后再从水中取出。

为了清洁和保养及拆卸设备头，需要进行拆卸。

步骤如下：

1. 逆时针旋出通过环和加热器。

▶ 小心地操作加热器。
▶ 关闭加热器，等待冷却后再从水中取出。
▶ 高温加热器不能浸入冷水中，不能浇冷水。

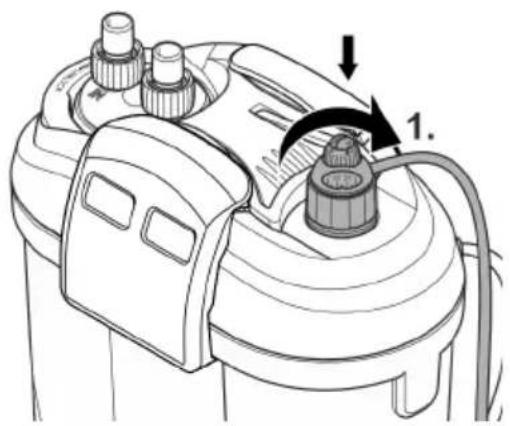

步骤如下：

1. 将通过环和加热器逆时针旋入螺纹孔中。

- 在更换加热器时：用水润湿玻璃壳，将加热器推入通过环中，直到达到止挡位置。

为了清洁和保养及拆卸连接了软管的设备头，需要进行拆卸。

步骤如下：

1. 将卡口接头向“UNLOCK”方向旋转。
2. 取下连接单元。

LOCK/UNLOCK 1. 2.

FST0065

ZH

安装连接单元

步骤如下：

1. 插入连接单元。
2. 必须正确对齐连接单元上的连接片与设备头上的凹槽。
3. 将卡口接头向“LOCK”方向旋转。

LOCK 1. 2.

FST0067

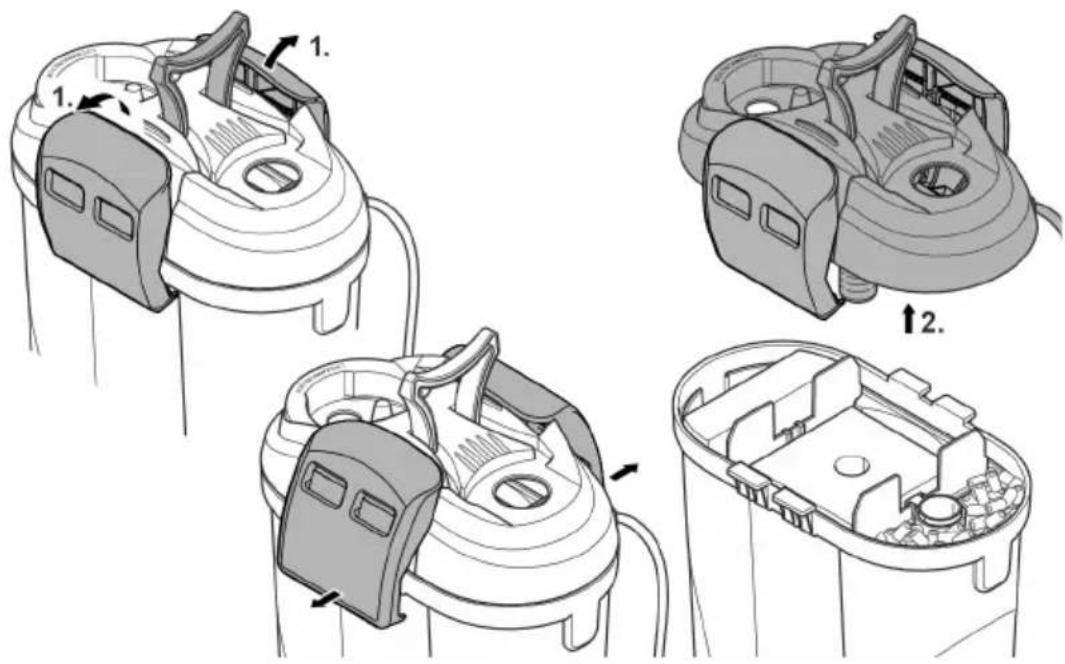

拆卸设备头

为了清洁和保养及更换过滤材料，需要进行拆卸。

前提：

• 加热器拆卸完毕。(→拆卸加热器)
• 连接单元拆卸完毕。(→拆卸连接单元)

步骤如下：

1. 松开夹紧闭锁机构
2. 取下设备头。

1. 检查设备头上的密封垫是否处于正确位置。
2. 清洁密封垫，更换损坏的密封垫。
3. 确保排气软管就位并朝上。
4. 将设备头放到容器上。
5. 将所有夹紧闭锁机构向上翻并卡入。

▶ 小心地操作加热器。
▶ 关闭加热器，等待冷却后再从水中取出。
▶ 高温加热器不能浸入冷水中，不能浇冷水。

前提：

- 设备头已被取下。(→拆卸设备头)

步骤如下：

- 对于 EDEN FES 100，取消第 1 和 2 步。

1. 取出隔板。
2. 清除破碎物。
3. 将撑脚压入加热器管中
4. 将带管子加固零件的加热器管放到容器底部的留空处。
5. 重新装入隔板。
6. 放上支架，固定在隔板 (EDEN FES 200, 300) 或容器壁 (EDEN FES 100) 上。

7. 将加热器推入通过环中，直到达到止挡位置。

8. 为了便于装配，用水润湿加热器的玻璃壳。

9. 结束所有作业后，再安装加热器。(→安装设备头)
10. 请注意是否密封圈位于正确的位置上。

1. 如果应安装设备：将附带的橡胶底座安装到容器底部。
2. 必要时重新装备加热器单元( 安装加装套件)
3. 放好过滤材料 ( 清洁/更换过滤材料)
4. 安装设备。

- 将设备安装在玻璃容器旁边或下方。注意最高输送高度。(→技术数据)

1. 建立连接 ( 建立连接)

建立连接

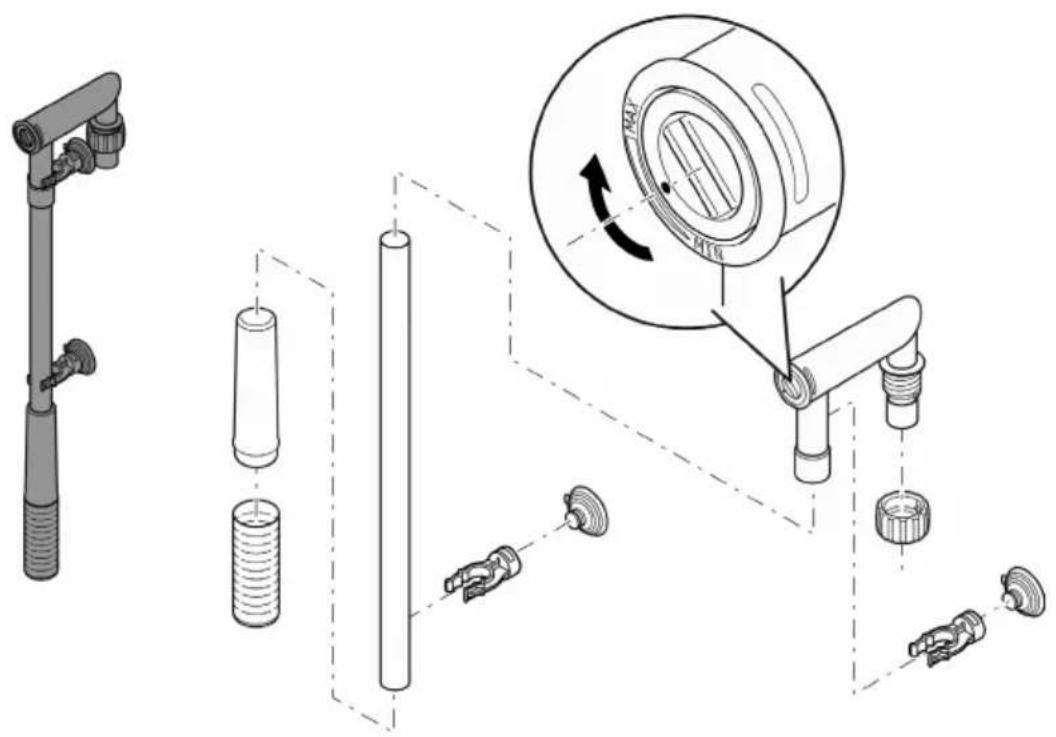

组装吸水单元

步骤如下：

• 组装吸水单元。
• 设置流量。

- 使用硬币将软管连接器内的流量调节器向 MIN 或 MAX 方向旋转。

- 使用硬币将软管连接器内的流量调节器旋转到 MAX 位置。

EDEN FES 100, 200 EDEN FET 100, 200 EDEN FES 300 EDEN FET 300 FST0061

连接软管

入口 (IN) 和出口 (OUT) 的操作方法相同。

步骤如下：

1. 将软管缩短至恰当的长度。
2. 在选择长度时，确保软管在按计划安装时不会弯曲。
3. 将锁紧螺母拧到连接单元的软管接头上。
4. 将软管推到软管接头上，逆时针旋转锁紧螺母，以固定软管。
5. 将软管另一端插到吸水单元/流出单元的软管接头上，逆时针旋转锁紧螺母，以固定软管。
6. 通过吸盘将吸水单元和流出单元固定在玻璃容器中。(→功能说明)

▶ 定期检查过滤器和玻璃容器中的水位和循环。

提示

将高度易燃材料放在高温表面上有引发火灾的危险。

▶ 只有完全浸入至水下时，才能开启加热器。

① 拆除包裹过滤材料的包装。首次使用前，请用温自来水彻底冲洗所有过滤材料，以去除可能的污垢。(→清洁/更换过滤材料)

操作方法：

- 将容器装满水，放到玻璃容器旁。

• 通过加热器专用开口填装容器。为此取下加热器或盲塞。(→ Демонтаж нагревателя)

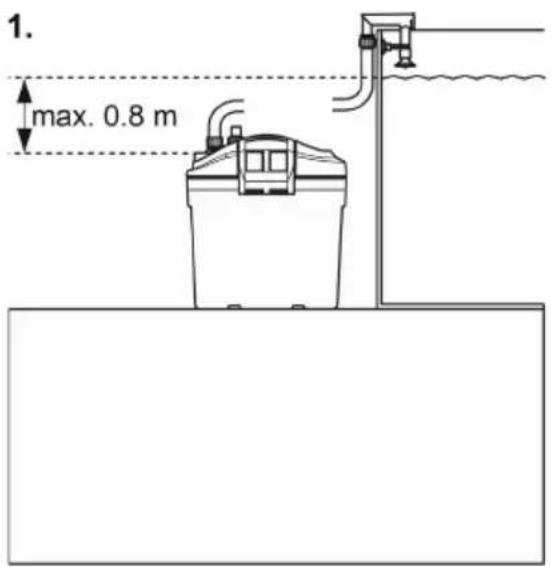

• 首次调试时，连接单元最多允许低于水位 80 ~cm 。不允许更换出水口（流出管或水分配管）。

• 完全充满的过滤器允许低于水位 80 ~cm 以上。注意最高水柱。(→技术数据)

• 敷设每条电源线，使得形成一个滴落环！

• 带加热器的设备：设置加热器上的水温。（→加热器使用说明书）。

1. max. 0.8 m

2. 1.8 m

FST0023

开/关

开启：将设备与电源连接。设备会立刻启动。开启后，气体从设备中排出将持续几分钟（产生噪声）。

- 必要时使用流量调节器改变流量。(→组装吸水单元)

关闭：将设备与电源断开。

- 带加热器的设备：断开设备和加热器的电源。

清洁和保养

• 需要时，用清水和软毛刷清洁设备。
• 请勿使用腐蚀性清洁剂或化学溶剂，因为它们可能会损坏外壳或损害设备的功能。
• 过滤材料的清洁和更换周期取决于水槽大小和堵塞情况。因此，为确保过滤器的完整效率，应根据需要进行清洁和更换。
• 如果有多块过滤海绵：延迟清洁或更换过滤海绵的时间。这样可以保护有益的过滤细菌并为水提供良好的生物净化。

清洁/更换过滤材料

① 拆除包裹过滤材料的包装。首次使用前，请用温自来水彻底冲洗所有过滤材料，以去除可能的污垢。(→清洁/更换过滤材料)

滤材数量		EDEN FES, EDEN FET
		100	200	300
a	10 ppi 过滤海绵	1	1	1
b	20 ppi 过滤海绵	1	1	1
c	陶瓷衬底(420-g 过滤袋)	1	2	3
d	活性碳	—	2	2
e	10 ppi 过滤海绵	—	-	1

EDEN FES 100 EDEN FET 100

EDEN FES 200 EDEN FET 200

EDEN FES 300 EDEN FES 300

a b c

a b c d

a b c d e

FST0059

前提：

- 设备头已被取下。(→拆卸设备头)

步骤如下：

• 取出过滤海绵并用温水冲洗或更换。
• 放好过滤海绵和活性碳。必须从塑料包装中取出活性碳，但仍保留过滤袋。
• 用温水冲洗陶瓷衬底或更换。

- 所需的陶瓷衬底过滤袋 (420 g) 数量:

EDEN FES 100, EDEN FET 100: 1 ×

EDEN FES 200, EDEN FET 200: 2×

EDEN FES 300, EDEN FET 300: 3×

• 首次使用之前，从塑料袋中取出陶瓷衬底，在温水下冲洗，并松散地填充到过滤箱中。
• 必要时在填充陶瓷衬底时盖住现有的加热器管，以免衬底进入加热器管。

▶ 小心地操作加热器。
▶ 关闭加热器，等待冷却后再从水中取出。
▶ 高温加热器不能浸入冷水中，不能浇冷水。

小心

高温表面烫伤危险。

▶ 只有玻璃烧瓶浸入至水下时，才能开启加热器。
▶ 关闭加热器，等待冷却后再从水中取出。

- 拧下通过环和加热器，根据特别附加的说明书清洁加热器，或者从通过环中拔出并进行更换。

- (→拆卸加热器)

- 按相反的顺序组装设备。

- (→安装加热器)

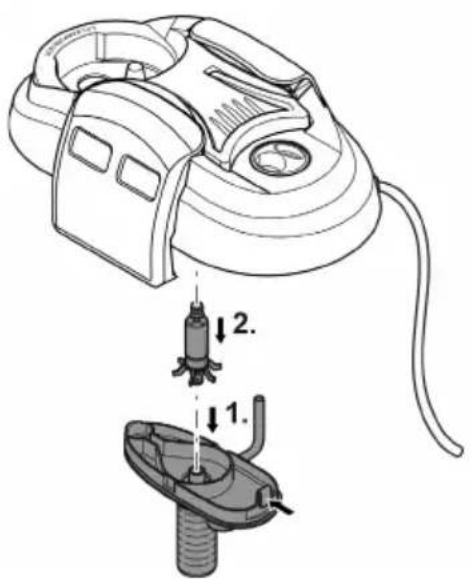

清洁/更换运行单元

前提：

• 设备头已被取下。(→拆卸设备头)
• 向下拔掉泵盖。
• EDEN FES 200, 300, EDEN FET 200, 300: 将压板向下压。
• 拆卸、清洁或更换运行单元。
• 按相反的顺序组装设备。
• 拆卸、清洁或更换运行单元。
• 按相反的顺序组装设备。
• 注意两个橡胶支座的正确位置。
• 注意，必须有排气软管并朝上，以便空气能排放出来。

- 重新组装设备头和过滤单元。(→安装设备头)

故障排除

故障	原因	对策
设备未起动	未接电	检查接电
	运行单元受阻	清洁
	玻璃容器边缘和吸水单元间的高度差过大	降低高度差
	设备内的水位过低	添水
水流不足	过滤器壳体或运行单元脏污	清洁
	运行单元磨损	更换运行单元
	流量设置错误	修正设置
	过滤海绵脏污	清洁
	活性碳脏污	清洁
	陶瓷衬底脏污	清洁
	吸滤网阻塞	清洁吸滤网
	管道系统脏污	清洁吸水单元、流出单元和软管
过滤作用不足	过滤海绵脏污	清洁
	过滤海绵磨损	更换
	陶瓷衬底脏污	清洁
	陶瓷衬底磨损	更换
	活性碳耗尽	更换
水加热不足(仅限于带加热器的设备)	加热器损坏	更换
	加热器未校准	校准
	加热器上的水温设置错误	修正加热器上的水温
噪音变大	过滤器内有空气,泵上的排气软管未正确定位	校正排气软管的位置

磨损件

• 吸盘
• 运转单元
• 过滤海绵
• 活性碳
• 陶瓷衬底

技术数据

说明			EDEN FES, EDEN FET
			100	200	300
额定电压		V° AC	230	230	230
电源频率		Hz	50	50	50
防护等级			IPX8	IPX8	IPX8
过滤器功率消耗		W	11	17	23
加热器功率消耗		W	100	200	300
最大输送功率		l/h	600	800	1000
最大输送高度		m	1.1	1.1	1.3
最高水柱		m	1.8	1.8	1.8
过滤器容积		l	1.25	4.2	6.4
预滤器容积		l	0.7	1.5	1.5
适用于水族箱,最大		l	100	200	300
电源连接线长度(过滤器、加热器)		m	1.5	1.5	1.5
软管长度		m	2.5	2.5	2.5
软管接头的接管直径		mm	13	17	17
尺寸	长度	mm	200	290	290
	宽度	mm	120	180	180
	高度	mm	240	330	420
重量	EDEN FES	kg	1.8	3.7	4.4
	EDEN FET	kg	2.1	4.0	4.8

丢弃处理

提示

本设备不得按生活垃圾进行废弃处理。

▶ 通过专门的回收系统废弃处理本设备。
▶ 如有疑问，请您咨询当地的垃圾处理公司。您在那里可以获得正确处理设备的信息。
▶ 请剪断电线，确保设备无法使用。
