FOIRE AUX QUESTIONS - FES 300 EDEN

Comment installer le filtre à eau EDEN FES 300 ?

Pour installer le filtre à eau EDEN FES 300, suivez ces étapes : 1. Localisez le point d'eau où vous souhaitez installer le filtre. 2. Connectez le tuyau d'entrée au robinet d'eau. 3. Fixez le tuyau de sortie à votre système d'alimentation en eau. 4. Assurez-vous que toutes les connexions sont étanches. 5. Branchez l'appareil à une source d'alimentation électrique.

Quel type d'eau peut être filtré avec le EDEN FES 300 ?

Le filtre à eau EDEN FES 300 est conçu pour filtrer l'eau potable. Il peut éliminer les impuretés, le chlore, les sédiments et certains contaminants chimiques. Il est recommandé de l'utiliser avec de l'eau du robinet.

À quelle fréquence dois-je changer le filtre ?

Il est conseillé de changer le filtre tous les 6 mois pour garantir une filtration optimale. Cependant, cela peut varier en fonction de la qualité de l'eau et de la fréquence d'utilisation. Veillez à vérifier régulièrement l'état du filtre.

Le filtre EDEN FES 300 a-t-il besoin d'entretien ?

Oui, le filtre EDEN FES 300 nécessite un entretien régulier. Vous devez nettoyer le boîtier du filtre avec un chiffon humide et vérifier les connexions pour vous assurer qu'il n'y a pas de fuites. N'oubliez pas de remplacer le filtre selon les recommandations.

Que faire si l'eau filtrée a un goût ou une odeur désagréable ?

Si l'eau filtrée a un goût ou une odeur désagréable, vérifiez d'abord si le filtre est encrassé et doit être remplacé. Si le filtre est en bon état, vérifiez la qualité de l'eau d'entrée. Si le problème persiste, contactez le service client pour obtenir de l'aide.

Le filtre EDEN FES 300 est-il compatible avec tous les types de robinets ?

Le filtre EDEN FES 300 est compatible avec la plupart des robinets standards. Cependant, il peut nécessiter un adaptateur pour certains modèles de robinets. Vérifiez les spécifications de votre robinet pour vous assurer de la compatibilité.

Comment savoir si le filtre doit être remplacé ?

Un indicateur de remplacement est souvent disponible sur le filtre lui-même ou dans l'application associée, si applicable. Si l'eau coule lentement ou si le goût de l'eau change, cela peut également indiquer qu'il est temps de remplacer le filtre.

Où puis-je acheter des filtres de rechange pour le EDEN FES 300 ?

Vous pouvez acheter des filtres de rechange pour le EDEN FES 300 dans les magasins spécialisés en plomberie, les grandes surfaces, ou en ligne sur des sites de vente au détail.

Le filtre EDEN FES 300 élimine-t-il le plomb ?

Oui, le filtre EDEN FES 300 est conçu pour réduire la présence de plomb dans l'eau, ainsi que d'autres contaminants potentiellement dangereux, améliorant ainsi la qualité de l'eau potable.

MODE D'EMPLOI FES 300 EDEN

1,8 1,8 1,8 Volumen Filter

1,8 3,7 4,4 EDEN FET

Traduction de la notice d'emploi d'origine. Consignes de sécurité Raccordement électrique

• Ne brancher l'appareil que lorsque les caractéristiques électriques de l'appareil et de l'ali- mentation correspondent.

• Raccorder l'appareil uniquement à une prise installée de manière réglementaire.

• Protégez les fiches et les douilles ouvertes contre l'humidité. Exploitation sécurisée

• Débrancher tous les appareils électriques immergés avant de pénétrer dans l'eau afin de prévenir tout risque de blessures ou un danger de mort par électrocution.

• Ne pas utiliser l'appareil en cas d'endommagement des câbles électriques ou du boîtier.

• Jetez l'appareil si son câble de raccordement au secteur est endommagé. Le câble de rac- cordement au secteur ne peut pas être remplacé.

• Ne tirez jamais sur les câbles électriques. En particulier, ne portez pas d'appareils par leur câble.

• Poser les câbles de manière à éviter tout risque d'endommagement et de trébuchement.

• N'utilisez pas l'appareil avec des produits chimiques, des aliments, des substances inflam- mables, explosives ou des liquides autres que l'eau.

• Dans le cas où cet appareil serait utilisé par des mineurs de moins de 3 ans ainsi que par des personnes souffrant d'un handicap mental ou plus généralement par des personnes manquant d'expérience, un adulte averti devra être présent, qui renseignera le mineur ou la personne fragilisée concernée sur le bon emploi de ce matériel. Les enfants ne doivent pas jouer avec cet appareil. Ne pas laisser un enfant sans surveillance pour le nettoyage ou l'entretien.

• Ne jamais procéder à des modifications techniques sur l'appareil.

• N’utiliser que des pièces de rechange et des accessoires d’origine.

• En cas de problème, adressez-vous au service après-vente agréé ou à EDEN. Utilisation conforme à la finalité Utilisez le produit décrit dans cette notice uniquement de la manière suivante :

• Filtrer l'eau et laisser circuler.

• Pour une exploitation en eau douce ou en eau de mer.

• en intérieur et à des fins aquariophiles privées.

• Dans le respect des caractéristiques techniques. (→ Caractéristiques techniques)48 Description du produit Vue d'ensemble

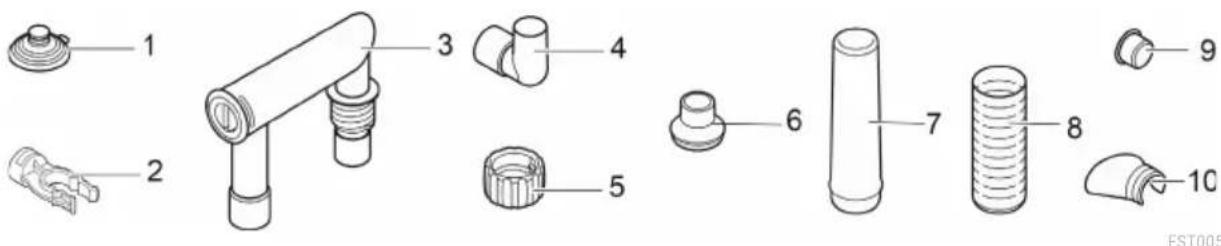

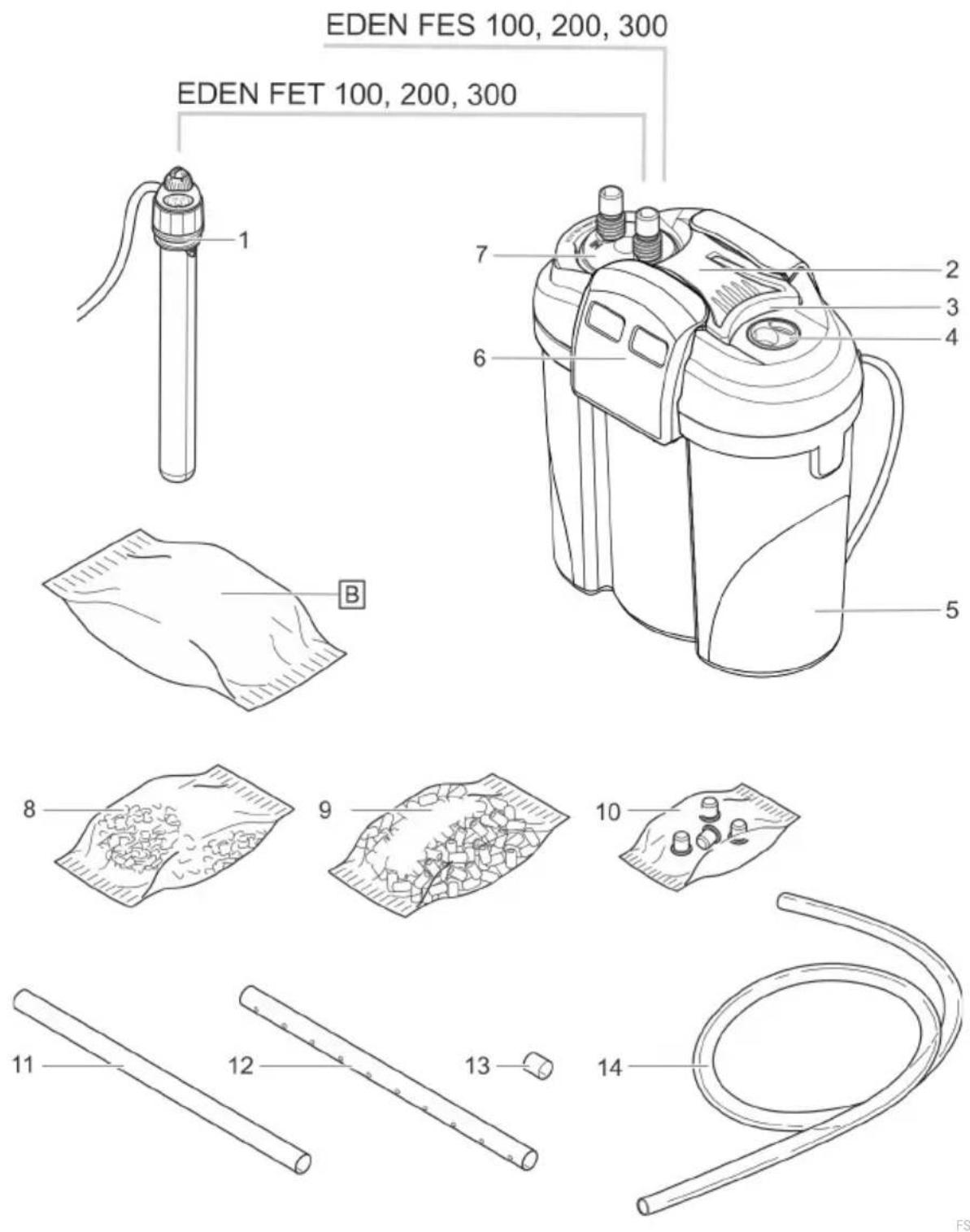

Thermoplongeur avec anneau de passage (uniquement EDEN FET 100, 200, 300)

Récipient, rempli de matériau de filtration

Clip de verrouillage

Unité de raccordement avec raccords de tuyau entrée (IN) et sortie (OUT)

Sac filtrant avec charbon actif

Morceau de tuyau en tant que pièce de raccordement pour canne de rejet (12)

Adaptateur de flexible, réglable

Écrou d'accouplement

Adaptateur canne d'aspiration

Adaptateur canne d'aspiration

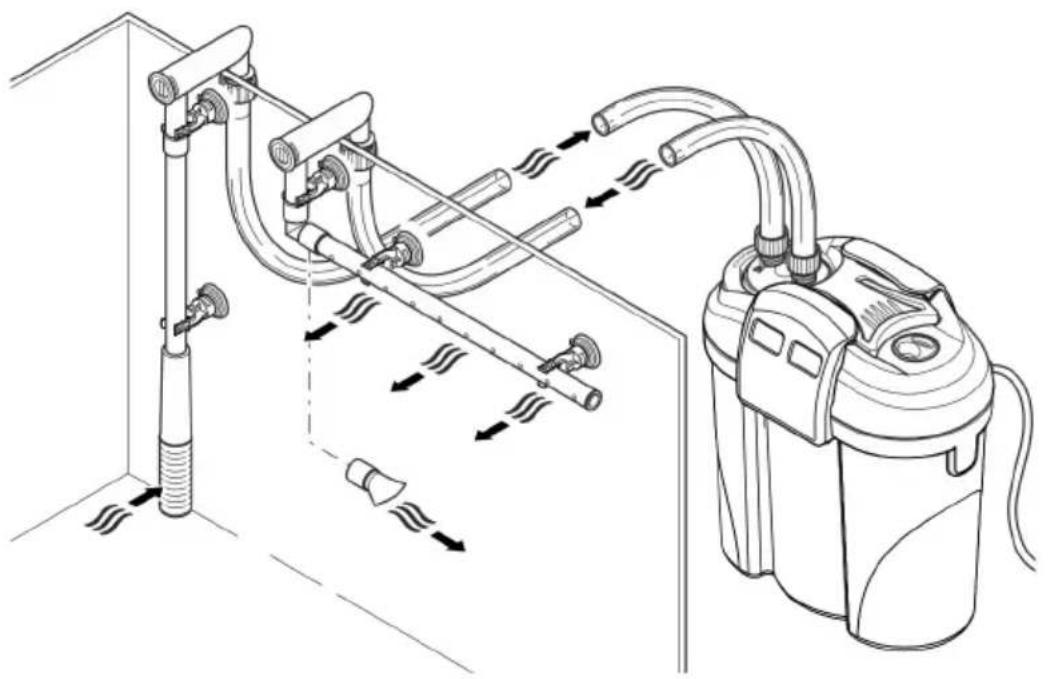

Description des fonctions L'eau aspirée par une pompe installée dans la tête d'appareil circule à travers les chambres de filtration installées l'une à côté de l'autre. Ensuite, l'eau s'écoule à travers la canne de rejet ou le distributeur d'eau et retourne dans l'aquarium. Des mousses filtrantes à densités de pores différentes et du charbon actif/substrat céra- mique servent de matériaux de filtration. Pour un appareil muni d'un chauffage, l'eau est chauffée pendant sa circulation à travers le système de filtration.

Compléter le chauffage Vous pouvez équiper ultérieurement le EDEN FES 100, 200, 300 avec le chauffage EDEN RCA.

recommandé possible – irréalisable Le kit de conversion du chauffage est nécessaire pour le montage :

Symboles sur l'appareil

L'appareil est protégé contre l'immersion continue jusqu'à 1 m de pro- fondeur.

Classe de protection II, isolation renforcée et doublée pour une coupure électrique fiable du réseau

N'utilisez l'appareil qu'en intérieur.

Ne jetez pas l'appareil avec les déchets ménagers courants.

Lisez la notice d'emploi.

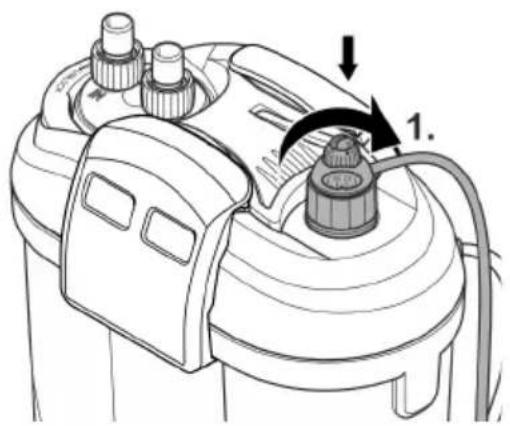

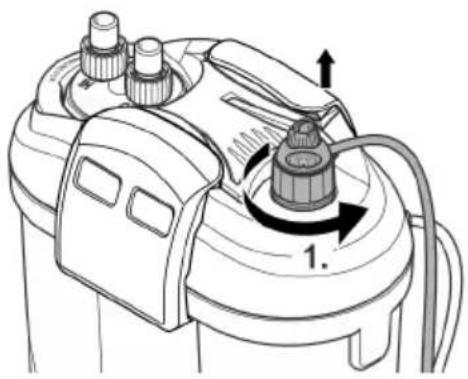

Accès à l'appareil Démontage du chauffage PRUDENCE Le tube de verre du chauffage peut casser et causer des blessures par coupure. Manipuler le chauffage avec précaution. Mettez le chauffage à l'arrêt et laissez-le refroidir avant de le sortir de l'eau. Ne pas plonger un chauffage chaud dans l'eau froide, ne pas l'arroser d'eau froide. PRUDENCE Risque de brûlure dû à des surfaces brûlantes. N'allumez le chauffe-eau que si l'ampoule est immergée dans l'eau. Mettez le chauffage à l'arrêt et laissez-le refroidir avant de le sortir de l'eau. Démontage nécessaire au nettoyage et à l'entretien, et pour le démontage de la tête de l'ap- pareil. Voici comment procéder :

1. Dévisser l'anneau de passage avec le chauffage dans le sens anti-horaire.

FST006452 Montage du chauffage PRUDENCE Le tube de verre du chauffage peut casser et causer des blessures par coupure. Manipuler le chauffage avec précaution. Mettez le chauffage à l'arrêt et laissez-le refroidir avant de le sortir de l'eau. Ne pas plonger un chauffage chaud dans l'eau froide, ne pas l'arroser d'eau froide.

Voici comment procéder :

1. Visser l'anneau de passage avec le chauffage dans le trou taraudé dans le sens horaire.

– Lorsque le chauffage est remplacé : Humidifier le tube de verre avec de l'eau et glisser le chauffage dans l'anneau de passage jusqu'à la butée.

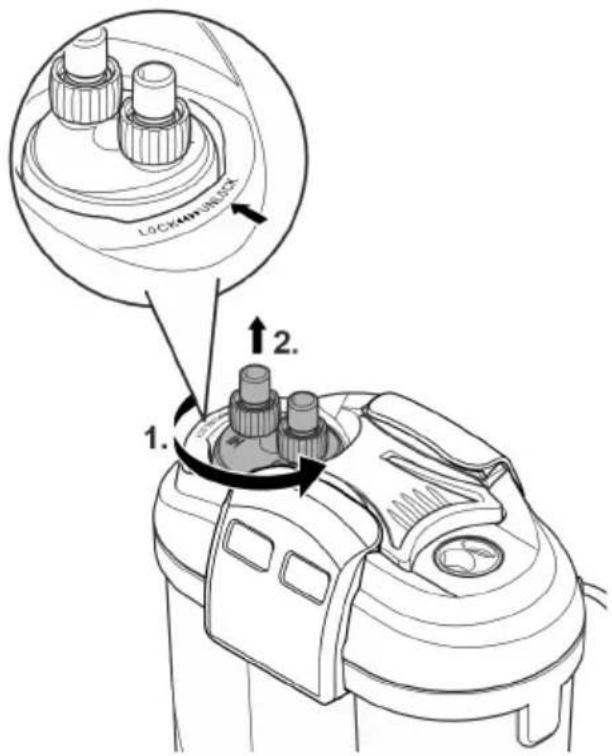

Démontage de l'unité de raccordement Démontage nécessaire au nettoyage et à l'entretien, et pour le démontage de la tête de l'ap- pareil lors de tuyaux raccordés. Voici comment procéder :

1. Tourner la fermeture à baïonnette dans le sens "UNLOCK".

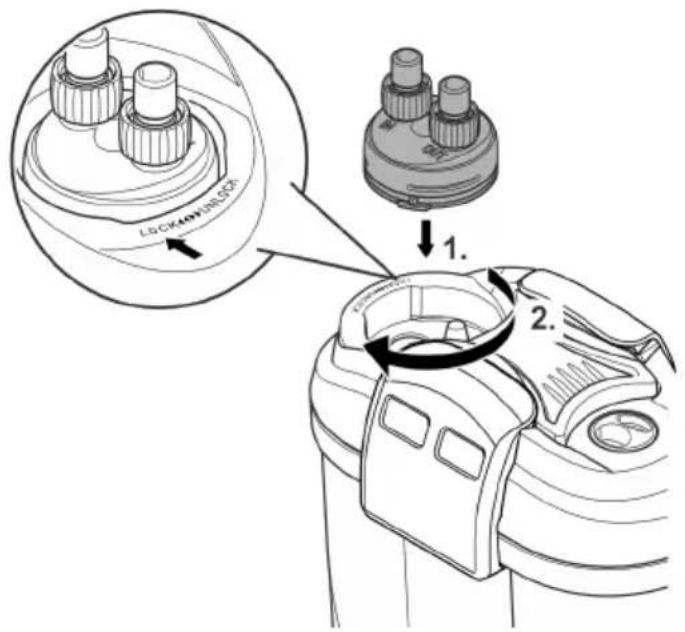

FST006554 Montage de l'unité de raccordement Voici comment procéder :

1. Insérer l'unité de raccordement.

– Les ailettes sur l'unité de raccordement doivent être correctement ajustées par rapport aux encoches de la tête d'appareil.

2. Tourner la fermeture à baïonnette dans le sens "LOCK".

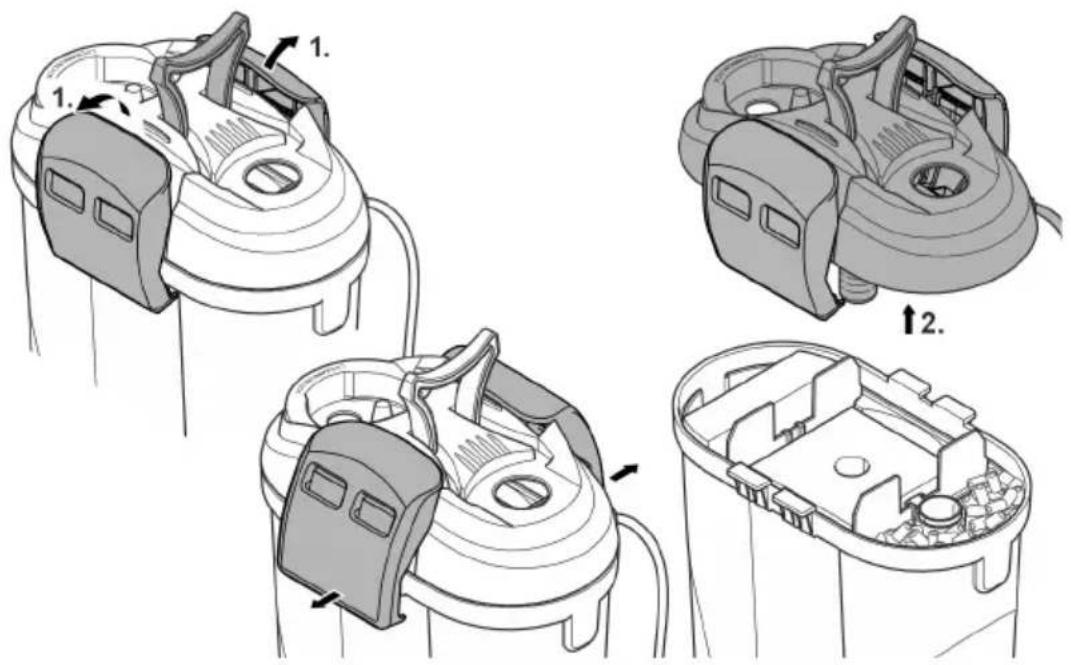

Démontage de la tête d'appareil Démontage nécessaire au nettoyage et à l'entretien, et pour le changement du matériau de filtration. Prérequis :

• Le chauffage est démonté. (→ Démontage du chauffage)

• L'unité de raccordement est démontée. (→ Démontage de l'unité de raccordement) Voici comment procéder :

1. Détacher les fermetures à genouillère

2. Retirer la tête de l'appareil.

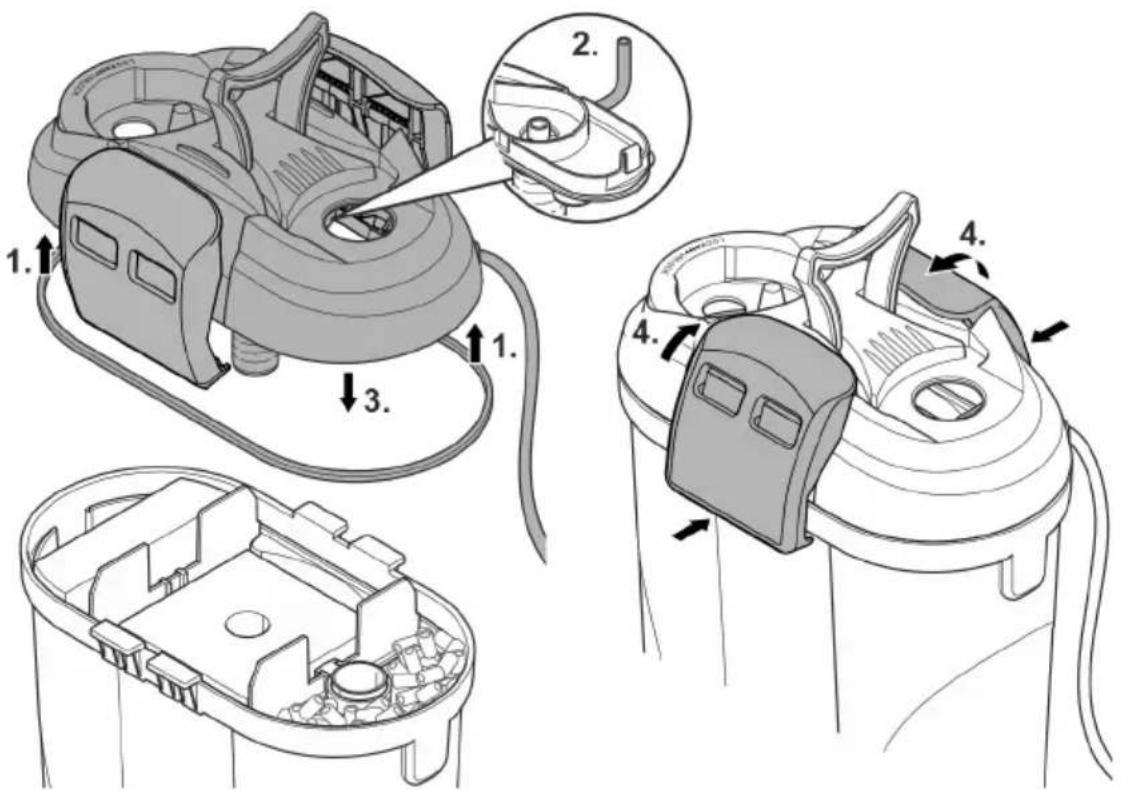

FST006956 Montage de la tête d'appareil Voici comment procéder :

1. Vérifier que le joint est bien en place sur la tête de l'appareil.

– Nettoyer le joint, remplacer le joint endommagé.

2. Veillez à ce que le tuyau d'aération soit présent et orienté vers le haut.

3. Placer la tête d'appareil sur le récipient

4. Rabattre tous les clips de verrouillage vers le haut et les encliqueter.

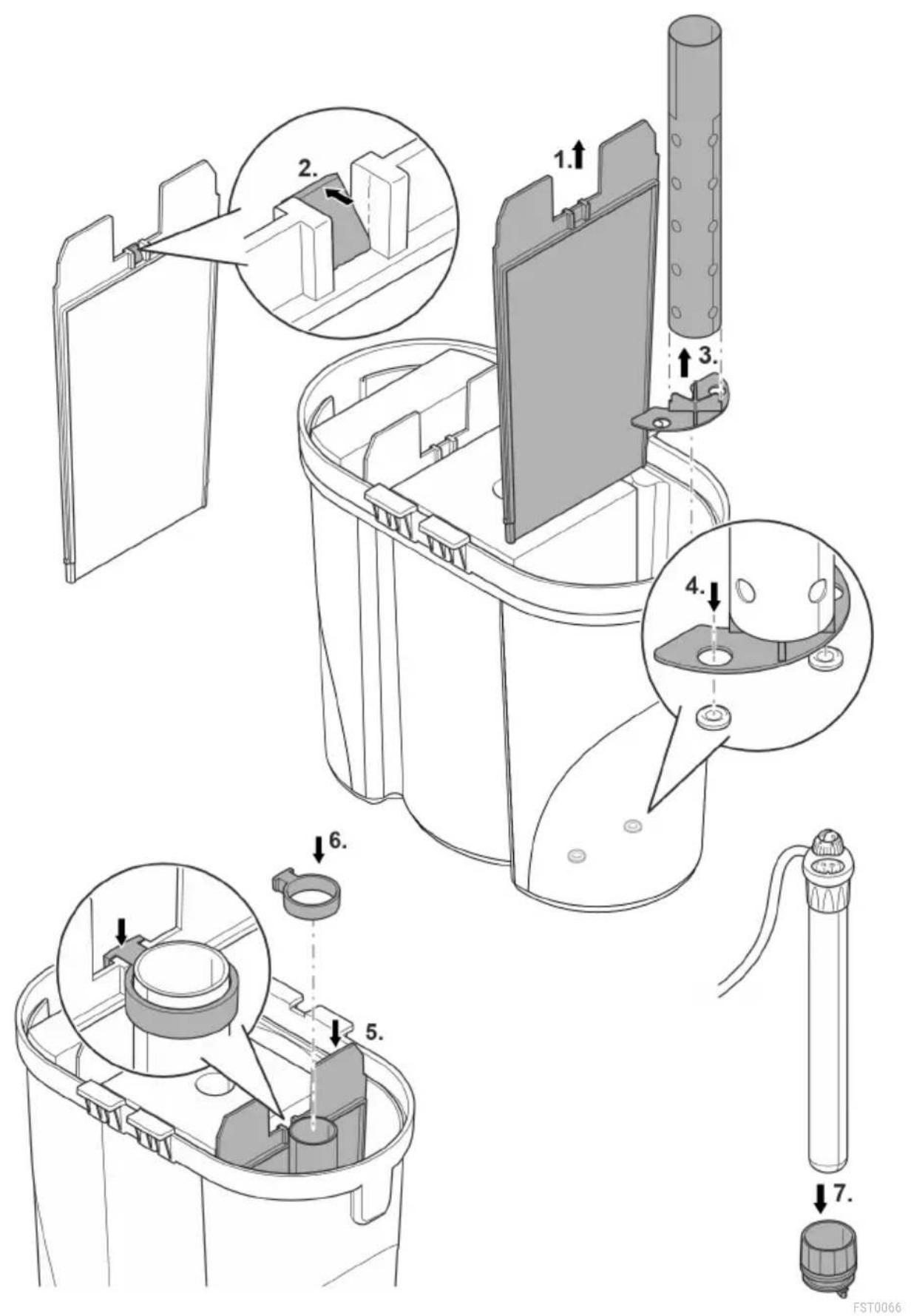

Montage du complément d'équipement PRUDENCE Le tube de verre du chauffage peut casser et causer des blessures par coupure. Manipuler le chauffage avec précaution. Mettez le chauffage à l'arrêt et laissez-le refroidir avant de le sortir de l'eau. Ne pas plonger un chauffage chaud dans l'eau froide, ne pas l'arroser d'eau froide.

• La tête de l'appareil est enlevée. (→ Démontage de la tête d'appareil) Voici comment procéder :

• Pour EDEN FES 100, les étapes 1 et 2 ne sont pas nécessaires.

1. Retirer une paroi de séparation.

2. Retirer l'élément de barrage.

3. Presser le pied-support dans le tube pour chauffage

4. Poser le tube pour chauffage avec support de tube dans les ergots au fond du récipient.

5. Remettre la paroi de séparation en place.

6. Placer le support et le fixer sur l’élément de séparation (EDEN FES 200, 300) ou à la paroi

du récipient (EDEN FES 100).

7. Introduire le chauffage jusqu'à la butée dans l'anneau de passage.

– Asperger l'enveloppe de verre du chauffage avec de l'eau pour en faciliter le montage. – Monter le chauffage après l'achèvement des travaux. (→ Montage de la tête d'appareil) – Veiller à ce que le joint torique soit positionné correctement.58

Mise en place et raccordement Ordre de réalisation des travaux :

1. Si l'appareil doit être posé : Installer les pieds en caoutchouc faisant partie de la livraison

2. Éventuellement compléter l'unité de chauffage (→ Montage du complément d'équipement)

3. Positionner les matériaux de filtration (→ Nettoyage/Remplacement du matériau de filtra-

4. Mise en place de l'appareil.

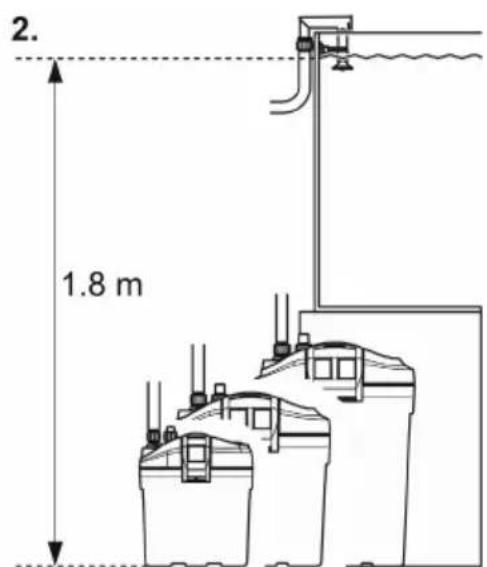

– Placer l'appareil à côté de l'aquarium ou en-dessous de l'aquarium. Respecter la hauteur de refoulement maximale. (→ Caractéristiques techniques)

5. Effectuer les raccordements (→ Effectuer les raccordements)

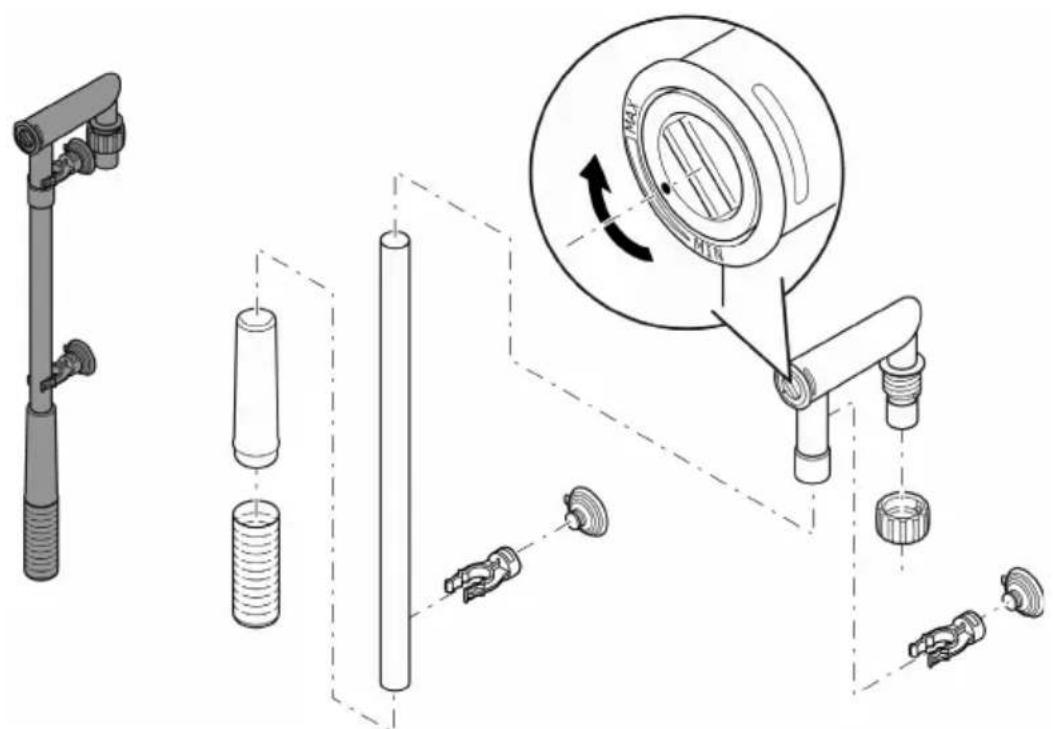

Effectuer les raccordements Assemblage de l'unité d'aspiration Voici comment procéder :

• Assemblage de l'unité d'aspiration.

• Régler le débit. – Tourner le régulateur de débit dans l'adaptateur de flexible à l'aide d'une pièce de mon- naie direction MIN ou MAX .

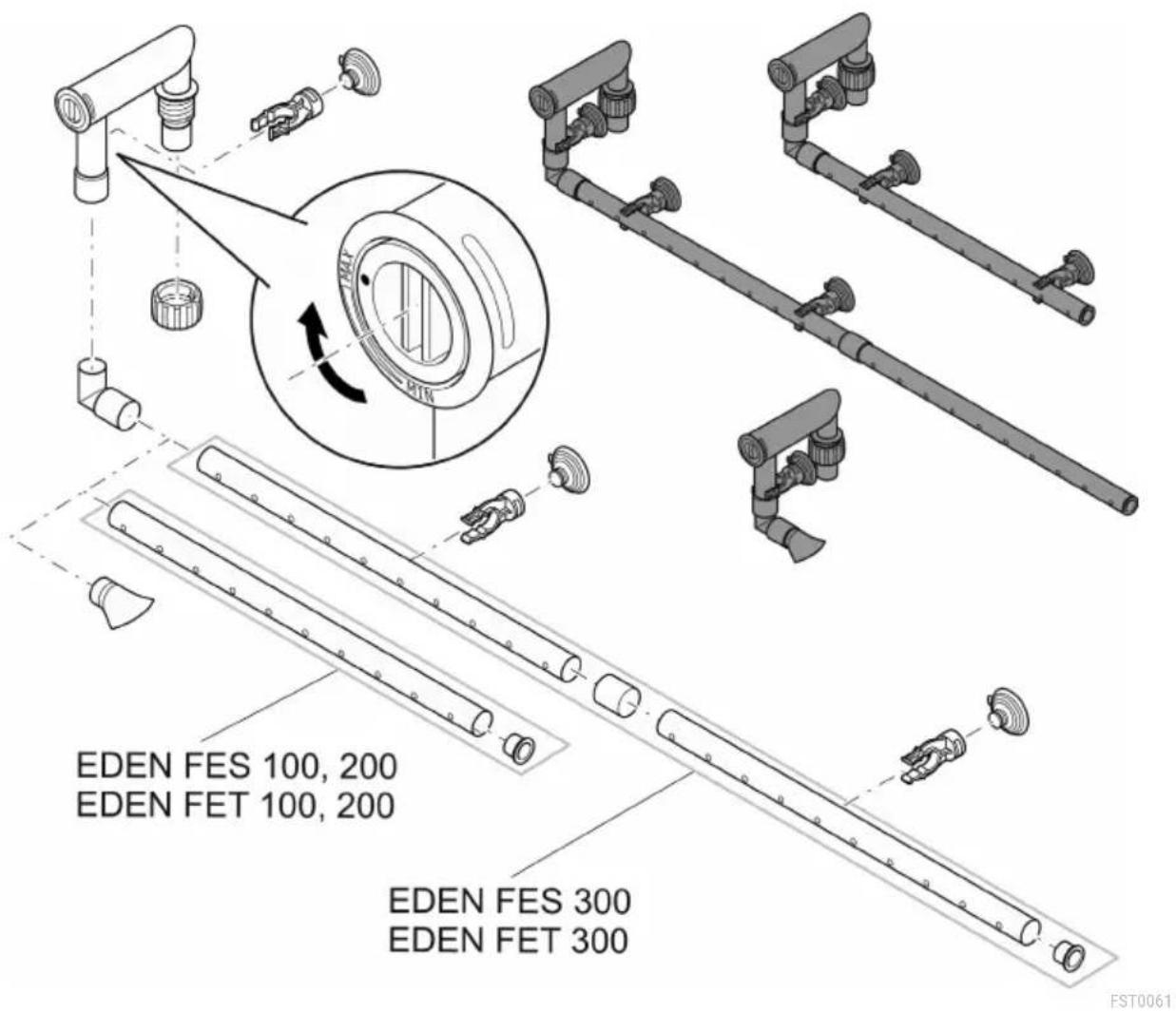

FST006060 Assemblage de l'unité de rejet Voici comment procéder : Le distributeur d'eau peut être utilisé à la place de la canne de rejet.

• Tourner à l'aide d'une pièce de monnaie le régulateur de débit dans l'adaptateur de flexible sur MAX .

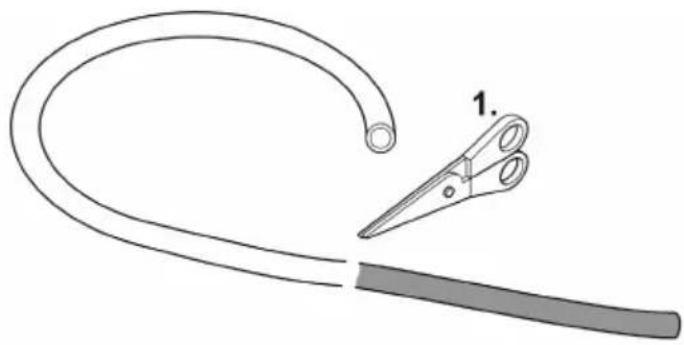

Raccordement du tuyau La manière de procéder est identique pour l'entrée (IN) et pour la sortie (OUT). Voici comment procéder :

1. Raccourcir le tuyau à la longueur appropriée.

– Choisir la longueur de sorte que le tuyau ne puisse pas plier lors de la pose à l'emplace- ment prévu.

2. Visser l'écrou de raccord sur le raccord de tuyau de l'unité de raccordement.

3. Pousser le tuyau sur le raccord de tuyau et visser l'écrou de raccord dans le sens anti-ho-

raire pour fixer le tuyau.

4. Pousser l'autre extrémité du tuyau sur le raccord de tuyau à l'unité d'aspiration/l'unité de

rejet, et visser l'écrou de raccord dans le sens anti-horaire pour fixer le tuyau.

5. Fixer l'unité d'aspiration et l'unité de rejet à l'aide des ventouses dans l'aqua-

rium.(→ Description des fonctions)DE

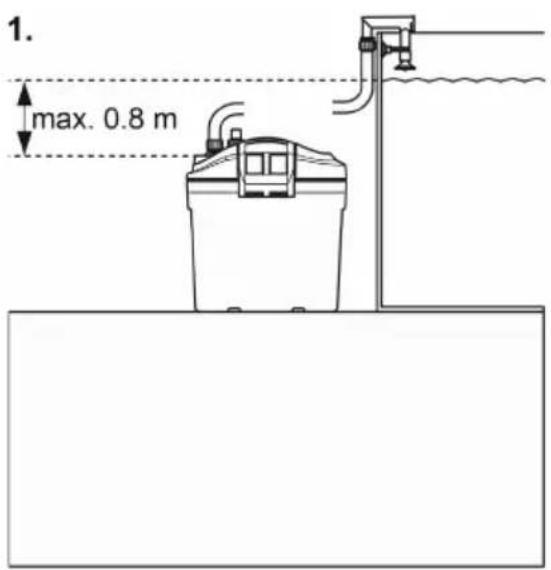

FST006262 Mise en service REMARQUE La pompe ne doit pas fonctionner en marche à sec. Dans le cas contraire, la pompe pourrait être détériorée. Contrôler régulièrement le niveau d'eau et la circulation d'eau dans le filtre et dans l'aqua- rium. REMARQUE Risque d'incendie dû à un matériau hautement inflammable sur une surface brûlante. Ne mettez le chauffage en marche que lorsqu'il est complètement immergé. Retirer l'emballage autour du matériau de filtration. Soigneusement rincer tous les maté- riaux de filtration à l'eau chaude avant la première utilisation pour éliminer d'éventuelles salissures. (→ Nettoyage/Remplacement du matériau de filtration) Procédure :

• Remplir entièrement le récipient avec de l'eau et le placer à côté de l'aquarium. – Remplir le récipient par l'ouverture du chauffage. Retirer pour cela le chauffage voire le bouchon obturateur. (→ Démontage du chauffage) – Lors de la première mise en service, l'unité de raccordement doit se trouver au maximum à 80 cm en dessous du niveau de l'eau. L'écoulement d'eau (canne de rejet ou distribu- teur d'eau) ne doit pas être immergé. – Un filtre complètement rempli peut se trouver à plus de 80 cm en dessous du niveau de l'eau. Veiller à la colonne d'eau maximale. (→ Caractéristiques techniques)

• Poser chaque câble de raccordement au secteur en veillant à la formation d'un col de cygne !

• Appareil pourvu d'un chauffage : Régler la température de l'eau au niveau du chauffage. (→ Notice d'utilisation chauffage).

Mise sous tension / hors tension Allumer : Brancher l'appareil sur la tension secteur. L'appareil se met immédiatement en marche. Après la mise en marche, quelques minutes sont nécessaires avant que de l'air ne s'échappe de l'appareil (développement de bruit).

• Le cas échéant, modifier le débit à l’aide du régulateur. (→ Assemblage de l'unité d'aspira- tion) Éteindre : Débrancher l'appareil de la tension secteur.

• Appareil pourvu d'un chauffage : Débrancher l'appareil et le chauffage du secteur. Nettoyage et entretien

• Si besoin, nettoyer l'appareil à l'eau claire et avec une brosse douce.

• N'utiliser ni des produits de nettoyage agressifs, ni des solutions chimiques qui risque- raient d'attaquer le corps ou d'entraver le fonctionnement de l'appareil.

• Les cycles de nettoyage et de remplacement des matériaux de filtration dépendent de la taille de l'aquarium et de sa population. Par conséquent, le nettoyage et le remplacement devraient être exécutés en fonction du besoin pour assurer l'entière performance de filtra- tion.

• En présence de plusieurs mousses filtrantes : Nettoyer ou remplacer les mousses filtrantes avec décalage dans le temps. Cette manière permet de protéger les bactéries filtrantes utiles et d'assurer un bon nettoyage biologique de l'eau.64 Nettoyage/Remplacement du matériau de filtration Retirer l'emballage autour du matériau de filtration. Soigneusement rincer tous les maté- riaux de filtration à l'eau chaude avant la première utilisation pour éliminer d'éventuelles salissures. (→ Nettoyage/Remplacement du matériau de filtration)

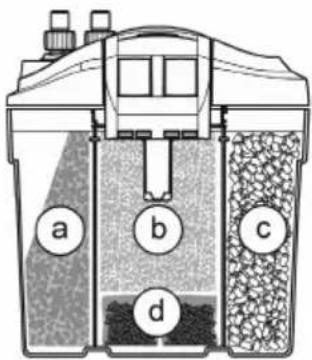

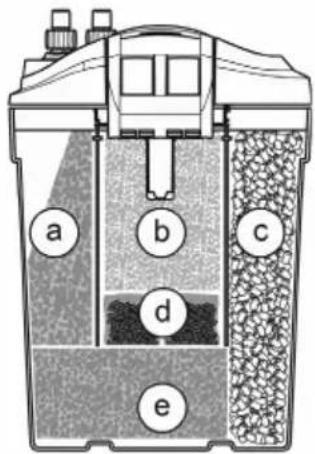

Nombre de matériaux de filtration

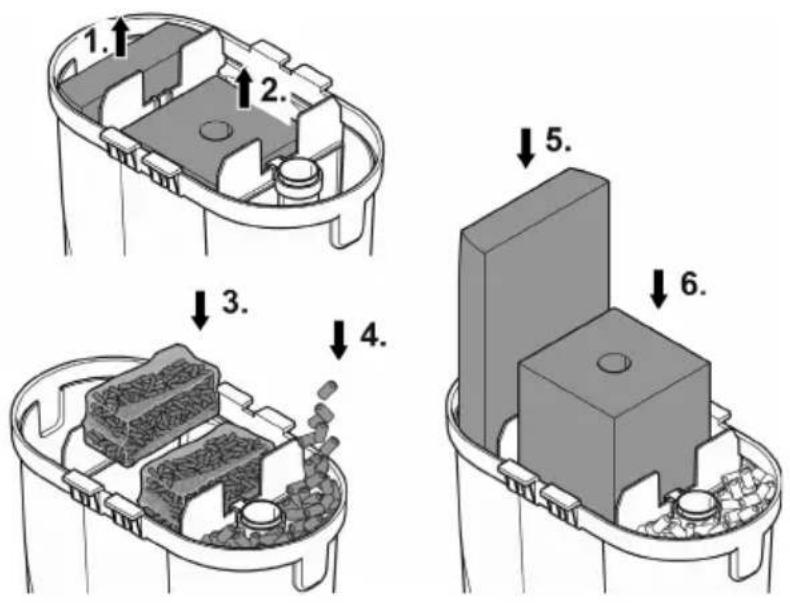

• La tête de l'appareil est enlevée. (→ Démontage de la tête d'appareil) Voici comment procéder :

• Enlever les mousse filtrantes et les rincer à l'eau chaude ou les remplacer.

• Positionner les mousses filtrantes et le charbon actif. Retirer le charbon actif de son em- ballage mais le laisser dans son sac filtrant.

• Rincer le substrat céramique à l'eau chaude ou le remplacer. – Nombre de sachets nécessaires (420 g) de substrat céramique :

– Retirer le substrat céramique du sachet plastique avant sa première utilisation, le rincer à l'eau chaude puis le vider en vrac dans le récipient pour filtre. – Éventuellement, recouvrir le tube pour chauffage lors du remplissage avec le substrat céramique afin qu'aucun substrat céramique ne puisse y pénétrer.

FST001466 Nettoyer l'unité de chauffe PRUDENCE Le tube de verre du chauffage peut casser et causer des blessures par coupure. Manipuler le chauffage avec précaution. Mettez le chauffage à l'arrêt et laissez-le refroidir avant de le sortir de l'eau. Ne pas plonger un chauffage chaud dans l'eau froide, ne pas l'arroser d'eau froide. PRUDENCE Risque de brûlure dû à des surfaces brûlantes. N'allumez le chauffe-eau que si l'ampoule est immergée dans l'eau. Mettez le chauffage à l'arrêt et laissez-le refroidir avant de le sortir de l'eau.

• Dévisser l'anneau de passage, chauffage inclus, et nettoyer celui-ci suivant les instructions jointes séparément ou le retirer de l'anneau de passage et le remplacer. – (→ Démontage du chauffage)

• Réassembler l'appareil dans l'ordre inverse. – (→ Montage du chauffage) Nettoyage/Remplacement de l'unité de fonctionnement Prérequis :

• La tête de l'appareil est enlevée. (→ Démontage de la tête d'appareil)

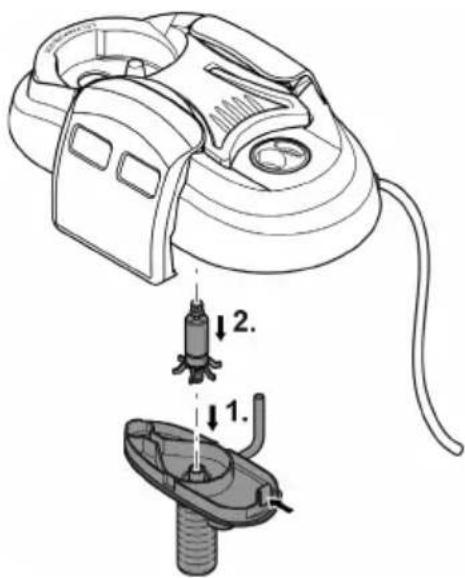

• Tirer le couvercle de pompe vers le bas. – EDEN FES 200, 300, EDEN FET 200, 300 : Presser l'attache vers le bas.

• Démonter l'unité de fonctionnement, la nettoyer ou la remplacer.

• Réassembler l'appareil dans l'ordre inverse. – Veiller au positionnement correct des deux blocs élastiques. – Veiller à ce que le tuyau de purge d'air soit présent et tourné vers le haut afin que l'air puisse s'échapper.

Ré-installer l'appareil

• Remonter la tête d'appareil et l'unité de filtration. (→ Montage de la tête d'appareil) Dépannage Dérangement Cause Solution L'appareil ne démarre pas Absence de tension secteur Vérifier la tension secteur Bloc rotor bloqué Nettoyer La différence de hauteur entre le rebord de l'aquarium et l'unité d'aspiration est trop im- portante Réduire la différence de hau- teur

Niveau d'eau trop bas dans l'appareil Remplir d'eau Débit d'eau insuffisant Corps du filtre ou unité de fonctionnement encrassés Nettoyer Bloc rotor usé Remplacer le bloc rotor Débit mal réglé Corriger le réglage Mousse filtrante colmatée Nettoyer Charbon actif encrassé Nettoyer Substrat céramique encrassé Nettoyer Panier d'aspiration bouché Nettoyer le panier d'aspira- tion Système de tuyaux encrassé Nettoyer l'unité d'aspiration, l'unité de rejet et les tuyaux Effet filtrant insuffisant Mousse filtrante colmatée Nettoyer Mousse filtrante usée Remplacer Substrat céramique encrassé Nettoyer Substrat céramique usé Remplacer Charbon actif usé Remplacer Chauffage de l'eau insuffi- sant

(que pour les appareils pourvus d'un chauffage)

Chauffage défectueux Remplacer Chauffage non calibré Calibrer La température de l'eau est mal réglée au ni- veau du chauffage Corriger la température de l'eau au niveau du chauffage Niveau sonore élevé Air dans le filtre, le tuyau de purge d'air est mal positionné au niveau de la pompe Corriger la position du tuyau de purge d’air

• Unité de fonctionnement

• Substrat céramique68 Caractéristiques techniques Description

Tension assignée V CA

Puissance absorbée, chauffage

Hauteur de refoulement maximale

1,1 1,1 1,3 Colonne d'eau maximale

1,8 1,8 1,8 Volume du filtre

1,25 4,2 6,4 Volume du pré-filtre

0,7 1,5 1,5 Convient pour les aquariums jusqu'à un maximum de

Longueur du câble de raccordement au secteur (flitre, chauffage)

1,5 1,5 1,5 Longueur du tuyau

2,5 2,5 2,5 Diamètre du tuyau pour raccordement aux embouts à olive

1,8 3,7 4,4 EDEN FET

Recyclage REMARQUE Il est interdit d’éliminer cet appareil avec les déchets ménagers. Mettre l'appareil au rebut par le biais du système de reprise prévu à cet effet. Prenez contact avec votre entreprise locale de traitement des déchets si vous avez des questions. Elle vous fournira les informations relatives à l’élimination réglementaire de l’appareil. Mettez l’appareil hors d’usage en sectionnant les câbles.DE
