GEBRUIKSAANWIJZING LunAqua Connect OASE

NL Gebruiksaanwijzing

- Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en daarnaast door personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geïnstrueerd werden over het veilige gebruik van het apparaat en de gevaren begrijpen, die hiermee samenhangen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet worden uitgevoerd door kinderen, die niet onder toezicht staan.

Veiligheidsinstructies

Elektrische aansluiting

• Voor de elektrische installatie in de openlucht gelden speciale voorschriften. De elektrische installatie mag uitsluitend door een professionele elektricien uitgevoerd worden.
• De professionele elektricien is krachtens zijn professionele opleiding, kennis en ervaring gekwalificeerd en mag elektrische installaties in de openlucht uitvoeren. Hij of zij kan mogelijke gevaren herkennen en leeft de regionale en nationale normen, voorschriften en bepalingen na.
• Neem voor uw eigen veiligheid in geval van vragen of problemen contact op met een elektricien.
• Plaats de transformator resp. de voedingsadapter met een veiligheidsafstand van ten minste 2 m van het water.
• Sluit het apparaat alleen aan, wanneer de elektrische gegevens van het apparaat en de voeding overeenkomen.
• Sluit de transformator resp. de voedingsadapter uitsluitend aan op een volgens de voorschriften geïnstalleerde contactdoos.
• De contactdoos moet beveiligd zijn via een aardlekschakelaar (RCD) met een vastgestelde lekstroom van maximaal 30 mA.

Veilig gebruik

• Niet in de lichtbron kijken.
• Bescherm open stekkers en stopcontacten tegen vocht.
• Gebruik geen systeemcomponenten als elektrische snoeren of behuizing beschadigd zijn.
• Gooi de voedingsadapter weg als het netsnoer beschadigd is. De stroomkabel kan niet worden vervangen.
• Installeer de leidingen zodanig, dat deze tegen beschadigingen zijn beschermd en niemand erover kan struikelen.
• Trek nooit aan elektriciteitskabels. Draag vooral geen apparaten aan de kabel.
• Breng nooit technische wijzigingen aan de systeemcomponenten aan.
• Gebruik uitsluitend originele reserveonderdelen en origineel toebehoren.
• Neem bij problemen contact op met de geautoriseerde klantenservice of met OASE.

Beoogd gebruik

Gebruik het in deze gebruiksaanwijzing beschreven product uitsluitend op de volgende manier:

• Als verlichtingssysteem.
• Maak alleen verbinding met apparaten die daarvoor bedoeld zijn door OASE.
• Met in achtneming van deze technische gegevens. (→ Technische gegevens)

Voor de apparaten gelden de volgende specificaties:

- Niet gebruiken voor industriële doeleinden.

NL

Productbeschrijving

LunAqua Connect is een modulair en schaalbaar verlichtingssysteem voor binnen en buiten. Het is onderverdeeld in lampen met wit licht (WHITE) en lampen met gekleurd licht (RGB).

Beide varianten kunnen draadloos worden bediend in combinatie met de "LunAqua Connect Controller OASE Switch". Hiervoor hebt u de gratis "OASE Switch" app op uw smartphone of tablet nodig.

De lampen met wit licht (WHITE) kunnen ook zonder de Controller OASE Switch worden bediend. Ze kunnen dan alleen via externe schakelaars worden geschakeld. In dit geval kunnen ze niet worden gedimd.

Systeemcomponenten

Lampen	LunAqua Connect S, M, LMet wit licht in verschillende lichtsterkten.Dimbaar in combinatie met de optionele Controller OASE Switch.Installatie naar keuze met voet of grondpen.Inclusief 2 verlengstukken om de lamp hoger te plaatsen.LunAqua Connect M RGBMet gekleurd licht.Alleen te gebruiken in combinatie met de Controller OASE Switch.Dimbaar, lichtkleur selecteerbaar.Installatie naar keuze met voet of grondpen.Inclusief 2 verlengstukken om de lamp hoger te plaatsen.Opmerkingen in overeenstemming met de Ecodesign-richtlijn / de Wet Energieverbruik Relevante Producten (EVPK):Vanwege het ontwerp kunnen de lichtbronnen niet worden vervangen.Deze producten bevatten lichtbronnen van energie-efficiëntieklasse "G".
Kabels	Kabels en verdelers voor het maken van lichtsnoeren (optionele accessoires).Voor WHITE (2-polig):– LunAqua Connect WHITE Extension Cable 5 m (artikelnummer 87037)– LunAqua Connect WHITE Outlet Ext. Cable 10 m (artikelnummer 87511)– LunAqua Connect WHITE 3way Distributor (artikelnummer 87039)Voor RGB (4-polig):– LunAqua Connect RGB Extension Cable 5 m (artikelnummer 74351)– LunAqua Connect RGB Outlet Cable 10 m (artikelnummer 74356)– LunAqua Connect RGB 3way Distributor (artikelnummer 87038)
Besturing	LunAqua Connect Controller OASE SwitchVoor het bedienen van de systeemcomponenten via een draadloze verbinding.Meldingen van de groene status-LED:Uit: De Controller is uitgeschakeld (geen voedingsspanning).Brandt: De Controller is ingeschakeld.Meldingen van de blauwe status-LED:Uit: De Controller is niet verbonden met een apparaat.Brandt: De Controller is verbonden met een smartphone/tablet en kan bediend worden.Knippert langzaam (1 × per seconde): Koppelingsmodus actief.Knippert snel: Firmware-update actief.
Stroomvoorziening	LunAqua Connect Power Supply 36 WBekabelde voedingsadapter INT met type F geaarde stekker.

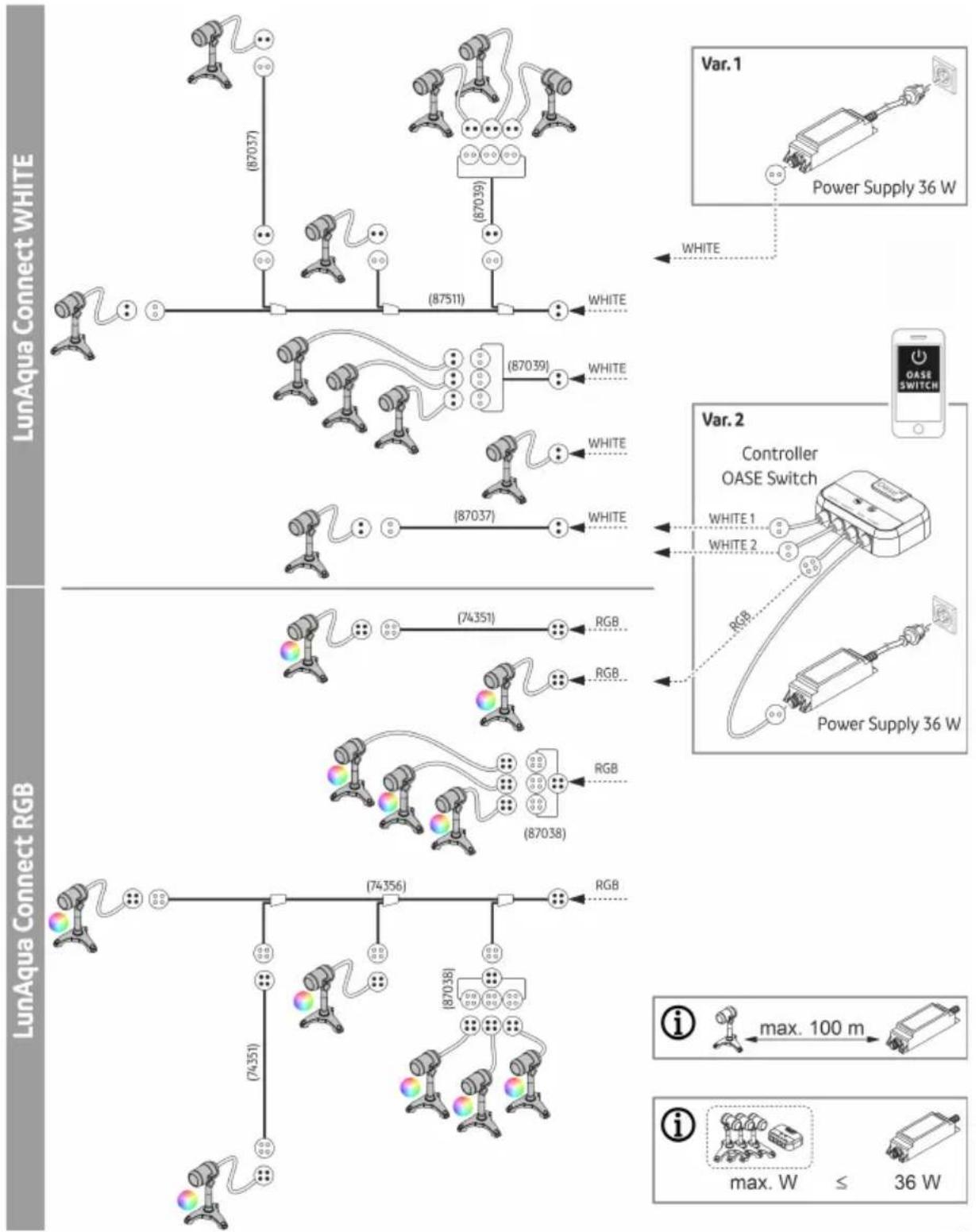

Opbouw van het systeem

LAA0068

Systeemontwerp

• De afstand van de verste lamp tot de voedingsadapter mag niet meer dan 100 meter bedragen.
• Het aantal lichtsnoeren (aftakkingen) is onbeperkt.
• Het aantal verbruikers in een LunAqua Connect-systeem wordt beperkt door het maximale uitgangsvermogen van de voedingsadapter.

Op de LunAqua Connect Power Supply 36 W kan een willekeurig aantal verbruikers met een to-taal stroomverbruik van max. 36 W worden aangesloten.

LunAqua Connect	S	M	M RGB	L	Controller OASE Switch
Opgenomen vermogen:	2,5 W	4,0 W	7,5 W	6,5 W	0,5 W

Symbolen op de apparaten

IP68	1.0	Het apparaat is stofdicht en beschermd tegen lang onderdompelen tot 1 m diep.
IP67		Het apparaat is stofdicht en beschermd tegen kortstondig onderdompelen.
IP44		Het apparaat is beschermd tegen het binnendringen van vreemde deeltjes ( ≥ 1 mm) en spatwater.
		Het apparaat voldoet aan beschermingsklasse II en is beschermd door een dubbele of versterkte isolatie.
		Het apparaat voldoet aan beschermingsklasse III. Gebruik het apparaat alleen met een extra lage veiligheidsspanning (ELV).
		Het apparaat bevat een kortsluitvaste veiligheidstransformator.
		Het apparaat is beschermd tegen oververhitting.
		Voer het apparaat niet af met het normale huisvuil.
		Lees de gebruikershandleiding.

Plaatsen en aansluiten

Lampen

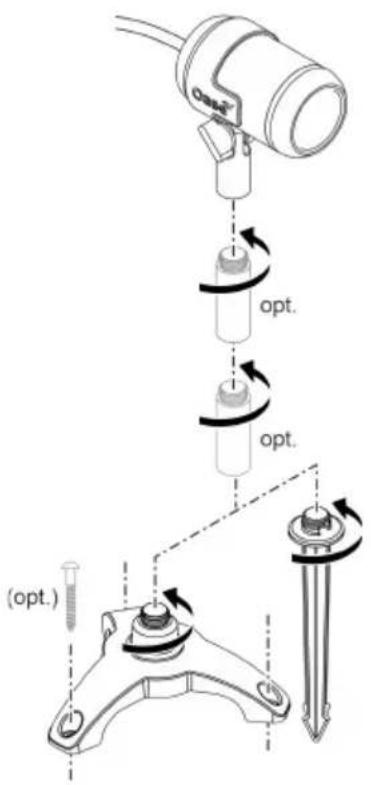

• Een lamp mag permanent worden ondergedompeld tot een diepte van 1 m (IP68/1 m).

• Opstelvarianten:

• Met grondpen (alleen voor zachte bodemomstandigheden) Zorg ervoor dat vijverbekledingen of ondergrondse leidingen niet beschadigd worden.

• Met voet

Met de gaten op de voet kunt u de lamp op een stoeptegel of muur schroeven.

Er worden twee verlengstukken meegeleverd die tussen de lamp en de grondpen/voet geschroefd kunnen worden, zodat de lampen hoger geplaatst kunnen worden.

• Plaats de Controller OASE Switch zo dat hij beschermd is tegen overstroming.
• Plaats de Controller OASE Switch zo dicht mogelijk bij de locatie waar u het systeem met uw smartphone of tablet wilt bedienen.
• U kunt het draadloze bereik optimaliseren door de Controller OASE Switch ongeveer 20 ... 30 cm boven de vloer te plaatsen.

Stroomvoorziening

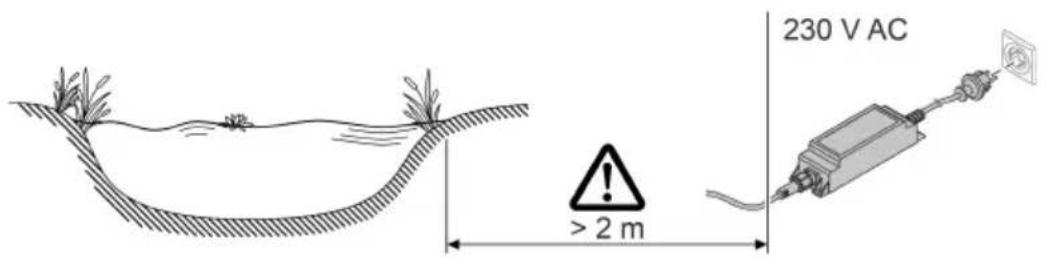

WAARSCHUWING

Het netdeel geleidt gevaarlijke elektrische spanning en mag niet vlak bij het water worden opgesteld. Anders bestaat gevaar voor ernstig of dodelijk letsel door elektrische schokken.

▶ Plaats het netdeel bestand tegen overstroming op een afstand van minimaal 2 m tot water.

230 V AC > 2 m

LAA0065

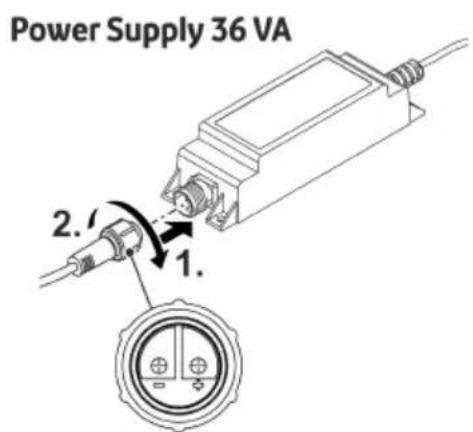

Systeem aansluiten

• Gebruik alleen kabels, verdelers en voedingsadapters uit de serie LunAqua Connect.
• De kabellengte tussen de voedingsadapter en de verste lamp mag niet meer dan 100 meter bedragen.
• Let bij het in elkaar steken van connectoren op de beveiliging tegen omgekeerde polariteit.
• Schroef stekkers altijd vast met de wartelmoer om een veilige verbinding te garanderen en te voorkomen dat er vocht binnendringt.
• Geschroefde stekkerverbindingen mogen alleen kort ondergedompeld worden, niet permanent.
• Sluit ongebruikte stopcontacten op de Controller OASE Switch af met de beschermkap.
• Installeer de leidingen zodanig, dat deze tegen beschadigingen zijn beschermd en niemand er-over kan struikelen.

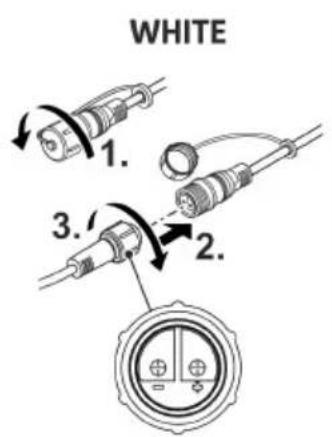

WHITE 1. 2. 3.

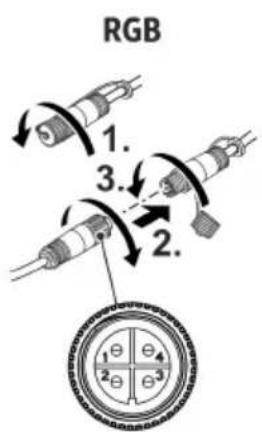

RGB 1. 3. 2.

Inschakelen/uitschakelen

OPMERKING

Elektrische apparaten moeten in noodgevallen onmiddellijk spanningsloos worden gemaakt.

▶ Voor apparaten met een netstekker moet deze toegankelijk zijn, zodat deze eruit getrokken kan worden.
▶ Bij apparaten met een netsnoer voor een vaste aansluiting moeten geschikte maatregelen worden genomen om ervoor te zorgen dat het apparaat onmiddellijk spanningsloos kan worden gemaakt.

Inschakelen: Steek de netstekker in het stopcontact. Als de contactdoos schakelbaar is, schakel dan indien nodig de contactdoos in.

• Systeem zonder Controller OASE Switch: De lampen zijn ingeschakeld.
• Systeem met Controller OASE Switch: De groene status-LED op de controller gaat branden. Lampen die op de controller zijn aangesloten, kunnen worden bediend via de app "OASE Switch".

Uitschakelen: Trek de stekker uit de contactdoos of schakel de contactdoos uit.

- Systeem met Controller OASE Switch: De Controller OASE Switch kan permanent ingeschakeld worden. De lampen die op de controller zijn aangesloten, worden bestuurd via de app "OASE Switch".

Systeem met Controller OASE Switch

Voor de inbedrijfstelling en bediening van het apparaat moet de app "OASE Switch" op uw smartphone/tablet geinstalleerd zijn.

De besturingssystemen iOS 12.5 (Apple) of Android 7.0 of nieuwer zijn vereist om de app op mobiele apparaten te gebruiken.

Controller OASE Switch in gebruik nemen

Zo gaat u te werk:

1. Als u dit nog niet hebt gedaan, installeer dan de app "OASE Switch" via de app store van uw besturingssysteem (iOS of Android).
2. Controleer of de Bluetooth-functie is ingeschakeld op uw smartphone/tablet. Zo niet, schakel deze dan in.
3. Open de app "OASE Switch" en volg de instructies.

OPMERKING

Koppelen tussen de Controller OASE Switch en een onbekende smartphone/tablet is alleen mogelijk binnen 5 minuten na het inschakelen van de controller.

Schakel indien nodig de controller uit en weer in om een nieuw apparaat te koppelen.

▶ De blauwe status-LED op de controller knippert wanneer de koppelingsmodus actief is.
▶ De blauwe status-LED op de controller gaat branden als het koppelen gelukt is.

Controller OASE Switch bedienen

Om de Controller OASE Switch met de app "OASE Switch" te bedienen ...

• moet de Bluetooth-functie van de smartphone/tablet ingeschakeld zijn.
• moet de smartphone/tablet gekoppeld en verbonden zijn met de Controller OASE Switch.
• moet de app "OASE Switch" geopend zijn op de smartphone/tablet.
• moet de afstand tussen de smartphone/tablet en Controller OASE Switch niet te groot zijn. (Max. 40 m bij vrij zicht; overeenkomstig minder als de draadloze verbinding wordt belemmerd door muren, planten of andere obstakels)

Firmware actualiseren

Wanneer de "OASE Switch"-app verbonden is met de Controller OASE Switch, wordt automatisch gecontroleerd of de firmware up-to-date is. Als er een nieuwe firmware is, ontvangt u een melding via de app. Volg de instructies.

De blauwe LED knippert snel tijdens de firmware-update.

Reiniging en onderhoud

Reinig de systeemcomponenten indien nodig met kraanwater en met een zachte spons of doek.

- Gebruik in geen geval agressieve reinigingsmiddelen of chemische oplossingen omdat daardoor de behuizing of de werking kan worden aangetast.

Storing verhelpen

• U kunt ook tips voor het oplossen van problemen vinden in de FAQ's op www.oase.com.
• U kunt contact opnemen met onze klantenservice op [e-mail].

Storing	Mogelijke oorzaak	Oplossing
De app "OASE Switch" kan Controller OASE Switchniet vinden.	Geen netspanning opController OASE Switch (groene status-LED brandt niet).	Controleer de stroomtoevoer, gebruik indien nodig een andere contactdoos.
	Onvoldoende radiosignaal.	Verklein de afstand tussen de smartphone/tablet en Controller OASE Switch.Plaats de Controller OASE Switch on-geveer 20 ... 30 cm hoger van de vloer.Verwijder storende invloeden:-Obstakels zoals muren, ramen, rol-luiken, dichte planten, enz.-Andere radioapparatuur, zoals mo-biele telefoons-Ingeschakelde elektrische appara-ten die slecht afgeschermd zijn.
	Bluetooth-functie op smartphone/ta-blet is niet ingeschakeld.	Schakel de Bluetooth-functie op de smartphone/tablet in.
	Smartphone/tablet is niet verbonden met de Controller OASE Switch, maar voorheen wel.	Controleer op de smartphone/tablet, ...of de Controller OASE Switch in de Bluetooth-lijst staat. Zo niet, zie "Smartphone/tablet is niet gekoppeld met de Controller OASE Switch".of de Controller OASE Switch als "Ver-bonden" wordt aangegeven in de Bluetooth-lijst. Zo niet, schakel dan de Bluetooth-functie op de smartphone/tablet uit en weer in.
	De smartphone/tablet is niet gekoppeld met de Controller OASE Switch (staat niet in de Bluetooth -lijst).	Schakel de Bluetooth-functie op de smartphone/tablet in.Zet de Controller OASE Switch uit en weer aan om een apparaat te koppe-len. De koppelmodus is nu 5 minuten actief.
	De Bluetooth-standaard van de smartphone/tablet is niet compatibel.	Probeer de verbinding tot stand te breng-gen met een nieuwere smartphone/ta-blet.
	De app "OASE Switch" is verouderd.	Download de nieuwste app op uw smartphone/tablet.
	De Controller OASE Switch is defect.	Neem contact op met de OASE-service.
Individuele lampen kan niet ingeschakeld worden.	Kabelbreuk of kortsluiting.	Controleer de bekabeling op draadbreuk.Controleer de aansluitingen op dichtheid en mogelijke kortsluiting door vocht.
	Lichtbron defect	Vervang de lamp door een nieuwe lamp.
Alle lampen of de lampen in een lichtsnoer branden niet.	Kabelbreuk of kortsluiting.	Controleer de bekabeling op draadbreuk.Controleer de aansluitingen op dichtheid en mogelijke kortsluiting door vocht.

NL

Reserveonderdelen

(→ Reserveonderdelen)

Technische gegevens
Stroomvoorziening

			LunAqua Connect
			Power Supply 36 W
Type			Bekabelde voedingsadapter met geaarde stekker F
Primair	Spanning	AC V	220 ... 240
	Netfrequentie	HZ	50 ... 60
	Max. stroomverbruik	A	0,6
	Kabellengte	m	1,5
Secundair	Spanning	V DC	24
	Max. uitgangsvermogen	W	36
Beschermingsgraad	Apparaat		IP67
	Aansluiting		IP67
Beschermingsklasse			II
Omgevingstemperatuurbereik		°C	-10 ... +40
Afmetingen (L × B × H)		mm	165 × 50 × 40
Gewicht		g	500

Besturing

			LunAqua Connect
			Controller OASE Switch
Spanning		V DC	24
Energieverbruik		W	< 0,5
Max. uitgangsvermogen		W	100
Max. draadloos bereik met visueel contact		m	40
Beschermingsgraad	Controller		IP44
	Aansluitingen		IP67
Omgevingstemperatuurbereik		°C	-10 ... +40
Afmetingen (L × B × H)		mm	135 × 105 × 40
Kabellengtes	WHITE, RGB	m	0,1
	Power Supply	m	3,0
Gewicht		g	1000

Lampen

			LunAqua Connect
			S	M	L	M RGB
Voedingsspanning		V DC 24
Wattage van de lichtbron		W	2,5	4,0	6,5	7,5
Lichtkleur		K	3000	3000	3000	-
Lichtstroom, totaal		lm	150	250	500	217
CRI			95	95	95	-
Stralingshoek					30^
Energie-efficiëntieklasse					G
Uitwisselbaarheid	Lichtbron				Nee
	Voorschakelapparaat				Nee
Beschermingsgraad	Lamp				IP68
	Aansluiting				IP67
Omgevingstemperatuurbereik	Droogopstelling	°C			-10 ... +40
	Ondergedompeld	°C +4 ... +35
Afmetingen	Lamp (L × ∅)	mm	87 × 53	98 × 61	98 × 61	98 × 61
	Hoogte met grondpen	mm	283	293	293	293
	Hoogte met voet	mm	160	170	170	170
	Hoogte verbindingsstuk	mm			50
	Grondpen (H)	mm 173
	Voet (∅)	mm 149
Kabellengte		m			3
Gewicht		g	700	900	900	900

Afvoer van het afgedankte apparaat

OPMERKING

▶ Voer het apparaat via het daarvoor bestemde retoursysteem af.
▶ Als u vragen hebt, neem dan contact op met uw plaatselijke afvalverwerkingsbedrijf. Hier kunt u informatie inwinnen over het afvoeren van het apparaat conform de voorschriften.
