BRUGSANVISNING LunAqua Connect OASE

Dette apparat kan bruges af børn fra 8 år og derover og personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, når de er under opsyn eller får instruktion i sikker brug af apparatet og forstår de dermed forbundne risici. Børn må ikke lege med apparatet. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.

Sikkerhedsanvisninger

El-tilslutning

• Mht. elektrisk installation udendørs gælder der særlige forskrifter. Elektrisk elinstallation må kun udføres af en autoriseret elinstallatør.
• Einstallatøren er kvalificeret på grundlag af sin tekniske uddannelse, viden og erfaring og er autoriseret til at udføre elektriske installationer udendørs. Einstallatøren kan genkende potentielle farer og overholder regionale og nationale standarder, forskrifter og bestemmelser.
• Ved spørgsmål og problemer rettes henvendelse til en autoriseret el-installatør.
• Opstil transformeren/strømforsyningen i en sikkerhedsafstand på mindst 2 m fra vandet.
• Enheden må kun tilsluttes, hvis de elektriske data for enheden og strømforsyningen stemmer overens.
• Tilslut kun transformeren/strømforsyningen til en forskriftsmæssigt installeret stikkontakt.
• Stikkontakten skal sikres med fejlstrømsafbryder (RCD) indstillet til en nominel fejlstrøm på maksimalt 30 mA.

Sikker drift

• Se ikke direkte ind i lyskilden.
• Beskyt åbne stik og stikkontakter mod fugt.
• Anvend ikke systemkomponenter, hvor elektriske ledninger eller huset er beskadiget.
• Strømforsyningen skal bortskaffes, hvis nettilslutningen er beskadiget. Nettilslutningen kan ikke udskiftes.
• Før ledninger, så de er beskyttet mod beskadigelser, og så ingen kan falde over dem.
• Træk aldrig i ledningerne. Bær især aldrig apparater i ledningen.
• Foretag aldrig tekniske ændringer på systemkomponenterne.
• Brug kun originale reservedele og originalt tilbehør.
• Kontakt den autoriserede kundetjeneste eller OASE i tilfælde af problemer.

Brug kun det produkt, der er beskrevet i denne vejledning, som følger:

• Som belysningssystem.
• Tilslut kun til apparater, der godkendt hertil af OASE.
• Under overholdelse af de tekniske specifikationer. (→ Tekniske data)

For apparaterne gælder følgende begrænsninger:

- Må ikke anvendes til industrielle formål.

Produktbeskrivelse

LunAqua Connect er et modulært og skalerbart belysningssystem til inde og ude. Det består af lamper med hvidt lys (WHITE) og lamper med kulørt lys (RGB).

Lamperne med hvidt lys (WHITE) kan også bruges uden Controller OASE Switch. De kan så kun tændes og slukkes fra eksterne kontakter. I det tilfælde kan de heller ikke dæmpes.

Systemkomponenter

Lamper	LunAqua Connect S, M, LMed hvidt lys i forskellige lysstyrker.Kan dæmpes i forbindelse med den valgfri Controller OASE Switch.Opsætning enten med stander eller jordspyd.Inklusive 2 forlængerenheder til forhøjet positionering af lampen.LunAqua Connect M RGBMed kulørt lys.Kan kun bruges sammen med Controller OASE Switch.Dæmpbar, lysfarven kan vælges frit.Opsætning enten med stander eller jordspyd.Inklusive 2 forlængerenheder til forhøjet positionering af lampen.Anvisninger i henhold til Ökodesign-direktiv/den energiforbrugerrelevante-produktlov EVPK:På grund af deres konstruktion kan lyskilderne ikke udskiftes.Disse produkter indeholder lyskilder i energiklasse "G".
Ledning	Ledning og fordeler til opsætning af lysstrenge (valgfrit tilbehør).Til WHITE (2-polet):– LunAqua Connect WHITE Extension Cable 5 m (artikelnummer 87037)– LunAqua Connect WHITE Outlet Ext. Cable 10 m (artikelnummer 87511)– LunAqua Connect WHITE 3way Distributor (artikelnummer 87039)Til RGB (4-polet):– LunAqua Connect RGB Extension Cable 5 m (artikelnummer 74351)– LunAqua Connect RGB Outlet Cable 10 m (artikelnummer 74356)– LunAqua Connect RGB 3way Distributor (artikelnummer 87038)
Styring	LunAqua Connect Controller OASE SwitchTil trådløs betjening af systemkomponenterne.Meddelelser fra den grønne status-LED:Slukket: Controller er slukket (ingen forsyningsspænding).Lyser: Controller er tændt.Meddelelser fra den blå status-LED:Slukket: Controller er ikke forbundet med et apparat.Lyser: Controller er forbundet med en smartphone/tablet og kan nu betjenes.Blinker langsomt (1x pr. sekund): Parringsfunktion aktiv.Blinker hurtigt: Firmwareopdatering aktiv.
Strømforsyning	LunAqua Connect Power Supply 36 WKabelnetdel INT med schuko-stikkontakt type F.

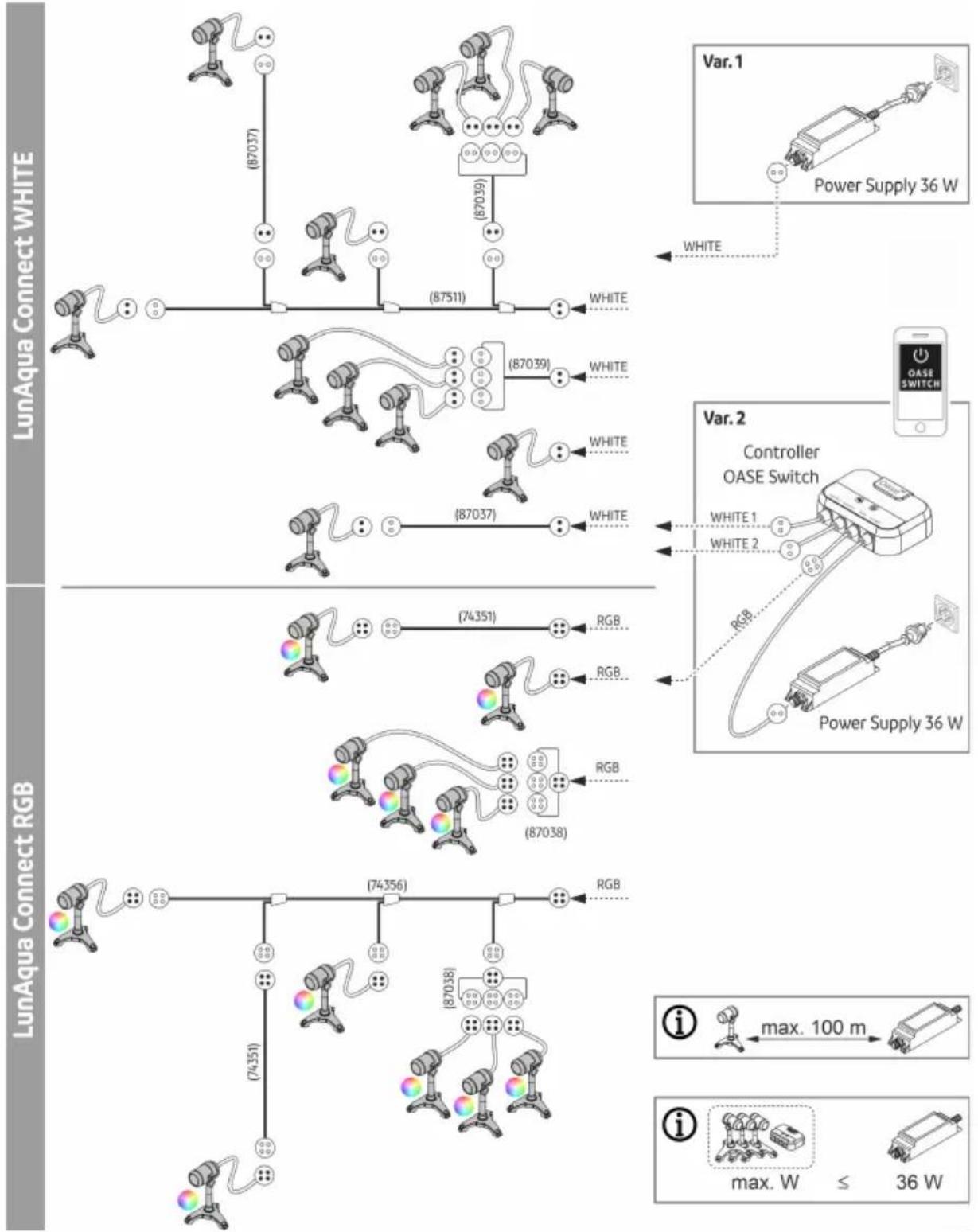

Systemopbygning

LAA0068

Systemdesign

• Afstanden fra strømforsyningen og lampen længst borte må være på maks. 100 m.
• Antallet af lysstrenge (forgreninger) er ubegrænset.
• Antallet af brugere i et LunAqua Connect-system begrænses af netdelens maksimale udgangs-effekt.

Med LunAqua Connect Power Supply 36 W kan et vilkårligt antal forbrugere med en samlet effekt på maks. 36 W tilsluttes.

LunAqua Connect	S	M	M RGB	L	Controller OASE Switch
Effekt:	2,5 W	4,0 W	7,5 W	6,5 W	0,5 W

Symboler på apparaterne

IP681.0 m	Apparatet er støvtæt og beskyttet mod vedvarende nedsænkning ned til 1 m dybde.
IP67	Apparatet er støvtæt og beskyttet mod kortvarignedsænkning i vand.
IP44	Apparatet er beskyttet mod indtrængning af fremmedlegemer ( ≥ 1 mm) og vandsprøjt.
	Apparatet svarer til beskyttelsesklasse II og er beskyttet af en dobbelt eller forstærket isolering.
	Apparatet svarer til beskyttelsesklasse III. Apparatet må kun anvendes med sikkerhedslavspænding.
	Apparatet har en kortslutningsstabil sikkerhedstransformator.
	Apparatet er beskyttet mod overophedning.
	Apparatet må ikke bortskaffes som almindeligt husholdningsaffald.
	Læs brugsanvisningen.

• En lampe må være vedvarende nedsænket ned til 1 m dybde (IP68/1 m).

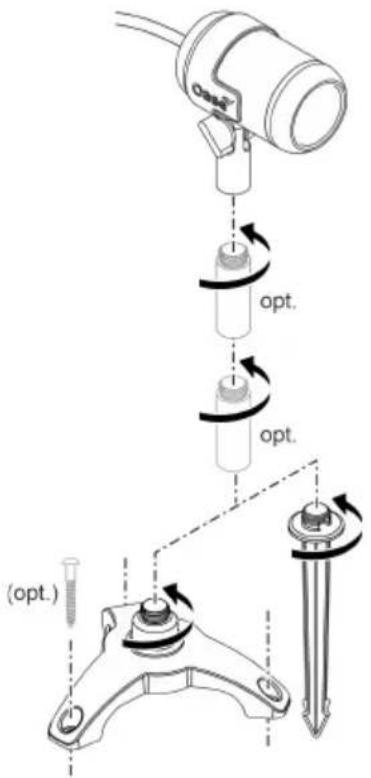

• Opstillingsvarianter:

— Med jordspyd (kun ved bløde jordbundsforhold)

Vær opmærksom på ikke at beskadige damfolien eller underjordiske ledninger.

- Med stander

Ved hjælp af boringerne på standeren kan du skrue den fast på en udendørsflise eller en væg.

For en hævet positionering af lamperne medfølger to forlængerenheder, der kan skrues fast mellem lampe og jordspyd/stander.

• Opsæt Controller OASE Switch oversvømmelsessikkert.
• Positionér Controller OASE Switch så tæt som muligt på det sted, hvor du ønsker at styre systemet fra din smartphone/tablet.
• Du kan optimere rækkevidden ved at du opsætter Controller OASE Switch ca. 20 ... 30 cm over underlaget.

Strømforsyning

ADVARSEL

Strømforsyningen leder farlige elektriske spændinger og må ikke opstilles direkte i vandet. Ellers er der fare for svære kvæstelser og dødsfald pga. elektrisk stød.

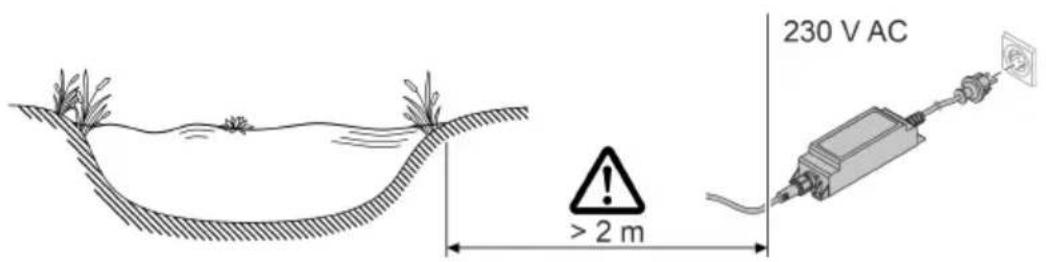

- Opstil strømforsyningen i en afstand på mindst 2 m til vandet på et sted, hvor den ikke kan oversvømmes.

230 V AC > 2 m

LAA0065

DA

Tilslutning af systemet

• Brug kun kabler, fordelere og strømforsyninger fra LunAqua Connect-sortimentet.
• Ledningslængden mellem strømforsyningen og lampen længst borte må være på maks. 100 m.
• Når stikforbindelserne samles, vær opmærksom på beskyttelsen mod omvendt polaritet.
• Fastspænd altid stikforbindelserne med omløbermøtrikken for at garantere en sikker forbindelse og for at forhindre, at der kan trænge fugtighed ind.
• Fastspændte stikforbindelser må kun være nedsænket i kort tid, ikke vedvarende.
• Udgange på Controller OASE Switch, der ikke benyttes, skal lukkes med beskyttelseskappen.
• Før ledninger, så de er beskyttet mod beskadigelser, og så ingen kan falde over dem.

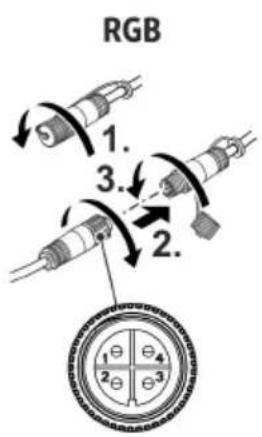

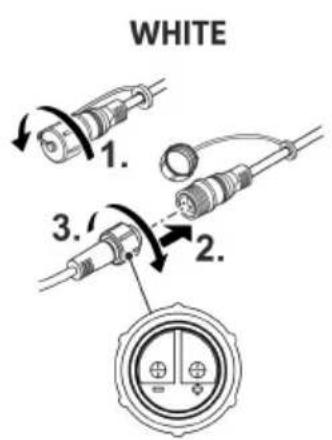

WHITE 1. 2. 3.

RGB 1. 3. 2.

I en nødsituation skal elektriske apparater straks gøres spændingsløse.

▶ Ved apparater med netstik skal dette være tilgængeligt, så det kan trækkes ud.
▶ Ved apparater med ledning til fast forbindelse skal der træffes egnede foranstaltninger, så apparatet straks kan gøres spændingsløs.

Tænd: Sæt netstikket i stikkontakten. Hvis stikkontakten kan tændes/slukkes, tænd kontakten.

• System uden Controller OASE Switch: Lamperne er tændte.
• System med Controller OASE Switch: Den grønne status-LED på controlleren lyser. Lamper, der er tilsluttet til controlleren, kan styres ved hjælp af "OASE Switch"-appen.

Sluk: Træk stikket ud af stikkontakten, eller sluk stikkontakten.

- System med Controller OASE Switch: Controller OASE Switch kan være tændt vedvarende. Lamper, der er tilsluttet til controlleren, styres ved hjælp af "OASE Switch"-appen.

Betjening af appen på mobile enheder forudsætter operativsystemerne iOS 12.5 (Apple) eller Android 7.0 eller nyere.

Controller OASE Switch Idriftsættelse

Sådan gør du:

1. Hvis du endnu ikke har gjort det, skal du nu installere appen "OASE Switch" fra den app-store, der matcher dit driftssystem (iOS eller Android).
2. Kontrollér, om Bluetooth-funktionen er tændt på din smartphone/tablet. Hvis ikke den er det, gør det nu.
3. Åbn "OASE Switch"-appen, og følg anvisningerne.

BEMÆRK

En parring mellem Controller OASE Switch og en endnu ukendt smartphone/tablet kan kun ske inden for 5 minutter efter at controlleren er blevet tændt.

For at parre en ny enhed skal controlleren eventuelt slukkes og tændes igen.

▶ Den blå status-LED på controlleren blinker, när parringsfunktionen er aktiv.
▶ Den blå status-LED på controlleren lyser, när parringen er gennemført.

Betjening af Controller OASE Switch

• skal Bluetooth-funktionen på din smartphone/tablet være tændt.
• skal din smartphone/tablet være parret og forbundet med Controller OASE Switch.
• skal appen "OASE Switch" på din smartphone/tablet være åbnet.
• må afstanden mellem din smartphone/tablet og Controller OASE Switch ikke være for stor. (Maks. 40 m ved frit udsyn; tilsvarende mindre, hvis forbindelsen forringes af mure, planter eller andre forhindringer.)

Opdatering af firmware

Når du forbinder appen til "OASE Switch", kontrolleres det automatisk, om dens Controller OASE Switch-firmware er opdateret. Hvis der er ny firmware, får du besked via appen. Følg anvisningerne.

i Under firmwareopdateringer blinker den blå LED hurtigt.

DA

Rengør systemkomponenterne ved behov med rent vand og en blød svamp eller klud.

- Brug under ingen omstændigheder aggressive rengøringsmidler eller opløsningsmidler, da disse skader huset eller forringer funktionen.

Fejlafhjælpning

• Tips til fejlfinding kan også findes i ofte stillede spørgsmål om www.oase.com.
• Du kan kontakte vores kundeservice på [e-mail].

Fejl	Mulig årsag	Afhjælpning
Appen "OASE Switch" kan ikke finde Controller OASE Switch.	Ingen netspænding påController OASE Switch (grøn status-LED lyser ikke).	Kontrollér strømforsyningen, brug eventuelt en anden stikkontakt.
	Signal utilstrækkelig.	Reducér afstanden mellem smart-phone/tablet og Controller OASE Switch.Placér Controller OASE Switch ca. 20 ... 30 cm over underlaget.Fjern forstyrrende elementer: - Forhindringer som vægge, vinduer, rullegardiner, tætte planter osv.- Andet radioudstyr som f.eks. mobil-telefoner.- Tændte elektriske apparater med dårlig afskærmning.
	Bluetooth-funktionen er ikke tændt på din smartphone/tablet.	Tænd Bluetooth-funktionen på din smartphone/tablet.
	Din smartphone/tablet er ikke parret med Controller OASE Switch, men har tidligere været det.	Kontrollér på din smartphone/tablet, ... om Controller OASE Switch findes på Bluetooth-listen. Hvis ikke, så se "Din smartphone/tablet er ikke parret med Controller OASE Switch".om Controller OASE Switch på Bluetooth-listen er vist som "parret". Hvis ikke, sluk Bluetooth-funktionen på din smartphone/tablet, og tænd den igen.
	Din smartphone/tablet er ikke parret med Controller OASE Switch (står ikke på Bluetooth-listen).	Tænd Bluetooth-funktionen på din smartphone/tablet.Sluk Controller OASE Switch, og tænd den igen for at parre et apparat. Par-ringsfunktionen er nu aktiv i 5 minut-ter.
	Din smartphones/tablets Bluetooth-standard er ikke kompatibel.	Prøv at oprette forbindelse med en ny-ere smartphone/tablet.
	"OASE Switch"-appen er forældet.	Download den aktuelle app på din smartphone/tablet.
	Controller OASE Switch er defekt.	Kontakt OASE-serviceafdelingen.
Enkelte lamper kan ikke tænde.	Brud i ledningerne eller kortslutning.	Kontrollér, om der er brud på kabelfø-ringen.Kontrollér, om forbindelserne er fa-ste, og om der er eventuelle kortslutninger på grund af fugt.
	Lyskilden er defekt	Udskift lampen med en ny lampe.

Fejl

Mulig årsag

Alle lamper eller lam- perne i en lysstreng ly- ser ikke.

Brud i ledningerne eller kortslutning.

Afhjælpning

• Kontrollér, om der er brud på kabelføringen.
• Kontrollér, om forbindelserne er faste, og om der er eventuelle kortslutninger på grund af fugt.

Reservedele

(→ Reservedele)

			LunAqua Connect
			Power Supply 36 W
Type			Strømforsyning med schukostik F
Primær	Spænding	AC V	220 ... 240
	Netfrekvens	HZ	50 ... 60
	Maks. strømforbrug	A	0,6
	Ledningslængde	m	1,5
Sekundær	Spænding	V DC	24
	Maks. udgangseffekt	W	36
Beskyttelsesgrad	Apparat		IP67
	Tilslutning		IP67
Beskyttelsesklasse			II
Omgivelsestemp.område		°C	-10 ... +40
Dimensioner (L × B × H)		mm	165 × 50 × 40
Vægt		g	500

Styring

			LunAqua Connect
			Controller OASE Switch
Spænding		V DC	24
Effektforbrug		W	< 0,5
Maks. udgangseffekt		W	100
Maks. radiorækkevidde ved visuel kontakt		m	40
Beskyttelsesgrad	Controller		IP44
	Tilslutninger		IP67
Omgivelsestemp.område		°C	-10 ... +40
Dimensioner (L × B × H)		mm	135 × 105 × 40
Ledningslængder	WHITE, RGB	m	0,1
	Power Supply	m	3,0
Vægt		g	1000

Lamper

			LunAqua Connect
			S	M	L	M RGB
Forsyningsspænding		V DC 24
Lyskildens wattydelse		W	2,5	4,0	6,5	7,5
Lysfarve		K	3000	3000	3000	-
Lysstrøm, samlet		lm	150	250	500	217
CRI			95	95	95	-
Strålevinkel					30^
Energiklasse					G
Udskiftningsmulighed	Lyskilde				Nej
	Forkoblet enhed				Nej
Beskyttelsesgrad	Lyskilde				IP68
	Tilslutning				IP67
Omgivelsestemp.område	Tør opstilling	°C			-10 ... +40
	Dykket	°C +4 ... +35
Dimensioner	Lampe (L × ∅)	mm	87 × 53	98 × 61	98 × 61	98 × 61
	Højde med jordspyd	mm	283	293	293	293
	Højde med stander	mm	160	170	170	170
	Højde overgangsstykke	mm			50
	Jordspyd (H)	mm 173
	Stander (∅)	mm 149
Ledningslængde		m			3
Vægt		g	700	900	900	900

Bortskaffelse

BEMÆRK

▶ Bortskaf apparatet på genbrugssteder, der er beregnet til det.
▶ Ved spørgsmål kontakt din lokale genbrugsstation. Der kan du få oplysninger om den korrekte bortskaffelse af apparatet.

ADVARSEL
