BRUKSANVISNING LunAqua Connect OASE

Formålsbestemt anvendelse

Begge varianter kan styres trådløst med "LunAqua Connect Controller OASE Switch". Til det skal du downloade den gratis app "OASE Switch" på din smartphone/tablet.

Opstilling og tilslutning

Lamper

System med Controller OASE Switch

For drift og betjening af apparatet skal appen "OASE Switch" være installeret på din smartphone/tablet.

Inden du kan betjene Controller OASE Switch med appen "OASE Switch" ...

Rengøring og vedligeholdelse

Tekniske data Strømforsyning

Dette apparatet kan brukes av barn som er 8 år eller eldre, samt av personer med reduserte fysiske, sensoriske eller mentale begrensninger, eller som mangler erfaring og kunnskap, hvis de er under oppsikt eller har fått opplæring i riktig bruk av apparatet, og forstår farene forbundet med å bruke dette. Barn må ikke leke med apparatet. Rengjøring eller brukervedlikehold må ikke utføres av barn uten at de er under oppsikt.

• Ved elektriske installasjoner utendørs gjelder spesielle forskrifter. Den elektriske installasjonen må kun utføres av en elektroinstallatør.
• Elektroinstallatøren er kvalifisert på bakgrunn av sin faglige utdannelse, kunnskaper og erfaringer, og kan foreta elektriske installasjoner utendørs. De kan oppdage mulige farer og følger regionale og nasjonale normer, forskrifter og bestemmelser.
• Kontakt en elektrofagperson ved spørsmål og problemer.
• Transformatoren eller nettdelen må plasseres med en sikkerhetsavstand fra vann på minst 2 m.
• Apparatet skal bare kobles til dersom apparatets og strømforsyningens elektriske spesifikasjoner stemmer overens.
• Transformatoren eller nettdelen må bare kobles til en forskriftsmessig installert stikkontakt.
• Stikkontakten må være sikret gjennom en jordfeilbryter (RCD) med en utløserstrøm på maksimalt 30 mA.

Sikker drift

• Ikke se direkte inn i lyskilden.
• Åpne stikkontakter og bokser må beskyttes mot fuktighet.
• Ikke bruk systemkomponenter när elektriske ledninger eller hus er skadet.
• Kasser nettdelen hvis strømledningen er skadet. Strømledningen kan ikke erstattes.
• Legg ledningene slik at de er beskyttet mot skader, og slik at ingen kan snuble over dem.
• Trekk aldri i elektriske ledninger. Særlig apparater må aldri bæres etter ledningen.
• Utfør aldri tekniske endringer på systemkomponentene.
• Bruk kun originale reservedeler og originalt tilbehør.
• Hvis det oppstår problemer, ber vi deg ta kontakt med autorisert kundeservice eller OASE.

Tilsiktet bruk

Bruk produktet som er beskrevet i denne anvisningen utelukkende på følgende måte:

• Som belysningssystem.
• Forbind kun med apparater som er laget for dette av OASE.
• Med overholdelse av de tekniske dataene. (→ Tekniske data)

For apparatene gjelder følgende begrensninger:

- Skal ikke brukes for industriformål.

Produktbeskrivelse

LunAqua Connect er et modulært og skalerbart belysningssystem for bruk både innendørs og utendørs. Det er inndelt i lamper med hvitt lys (WHITE) og lamper med farget lys (RGB).

Begge varianter kan styres trådløst i forbindelse med "LunAqua Connect Controller OASE Switch". Til dette må du ha gratis-appen "OASE Switch" på smarttelefonen eller nettbrettet.

Lampene med hvitt lys (WHITE) kan også brukes uten Controller OASE Switch. De kan da bare kobles via eksterne brytere. I slike tilfeller kan de heller ikke dimmes.

Systemkomponenter

LunAqua Connect WHITE	S (87020) l=3.0 m M (87019) L (87022)	Cable 5 m (87037) Outlet Cable 10 m (87511) 3-Way Distributor (87022) 0.1m
LunAqua Connect RGB	M RGB (87022) l=3.0 m RGB 3-Way Distributor (87038)	RGB Cable 5 m (74351) RGB Outlet Cable 10 m (74356) RGB 3-Way Distributor (87038)
LunAqua Connect	Controller OASE Switch (87032) WHITE 1 WHITE 2 RGB POWER	Power Supply 36 VA (90467) l=1,5 m

LAA0071

Lamper	LunAqua Connect S, M, LMed hvitt lys i forskjellige lysstyrker.Kan dimmes i forbindelse med den valgfrie Controller OASE Switch.Monteres med fot eller jordspyd.Inkludert 2 forlengelsesstykker for økt plassering av lampene.LunAqua Connect M RGBMed farget lys.Kan kun brukes i forbindelse med Controller OASE Switch.Kan dimmes, lysfarge kan velges.Monteres med fot eller jordspyd.Inkludert 2 forlengelsesstykker for økt plassering av lampene.Henvisninger iht. økodesign-direktivet / loven om energiforbruksrelevante produkter (EVPK i Tyskland):Avhengig av konstruksjonen kan det hende at lyse-lementene ikke kan skiftes ut.Disse produktene inneholder lyskilder i energieffektivitetsklasse “G”.
Kabel	Kabel og fordeler for oppbygning av lysrader (valgfritt tilbehør).For WHITE (2-polet):– LunAqua Connect WHITE Extension Cable 5 m (artikkelnummer 87037)– LunAqua Connect WHITE Outlet Ext. Cable 10 m (artikkelnummer 87511)– LunAqua Connect WHITE 3way Distributor (artikkelnummer 87039)For RGB (4-polet):– LunAqua Connect RGB Extension Cable 5 m (artikkelnummer 74351)– LunAqua Connect RGB Outlet Cable 10 m (artikkelnummer 74356)– LunAqua Connect RGB 3way Distributor (artikkelnummer 87038)
Styring	LunAqua Connect Controller OASE SwitchFor betjening av systemkomponentene via en radioforbindelse.Meldinger for grønn status-LED:Av: Controller er slått av (ingen forsyningsspenning).Lyser: Controller er slått på.Meldinger for blå status-LED:Av: Controller er ikke koblet til et apparat.Lyser: Controller er koblet til en smarttelefon / et nettbrett og kan betjenes.Blinker sakte (1 x per sekund): Koblingsmodus aktiv.Blinker raskt: Fastvareoppdatering aktiv.
Strømforsyning	LunAqua Connect Power Supply 36 WKabelnettdel INT med plugg for jordet stikkontakt type F.

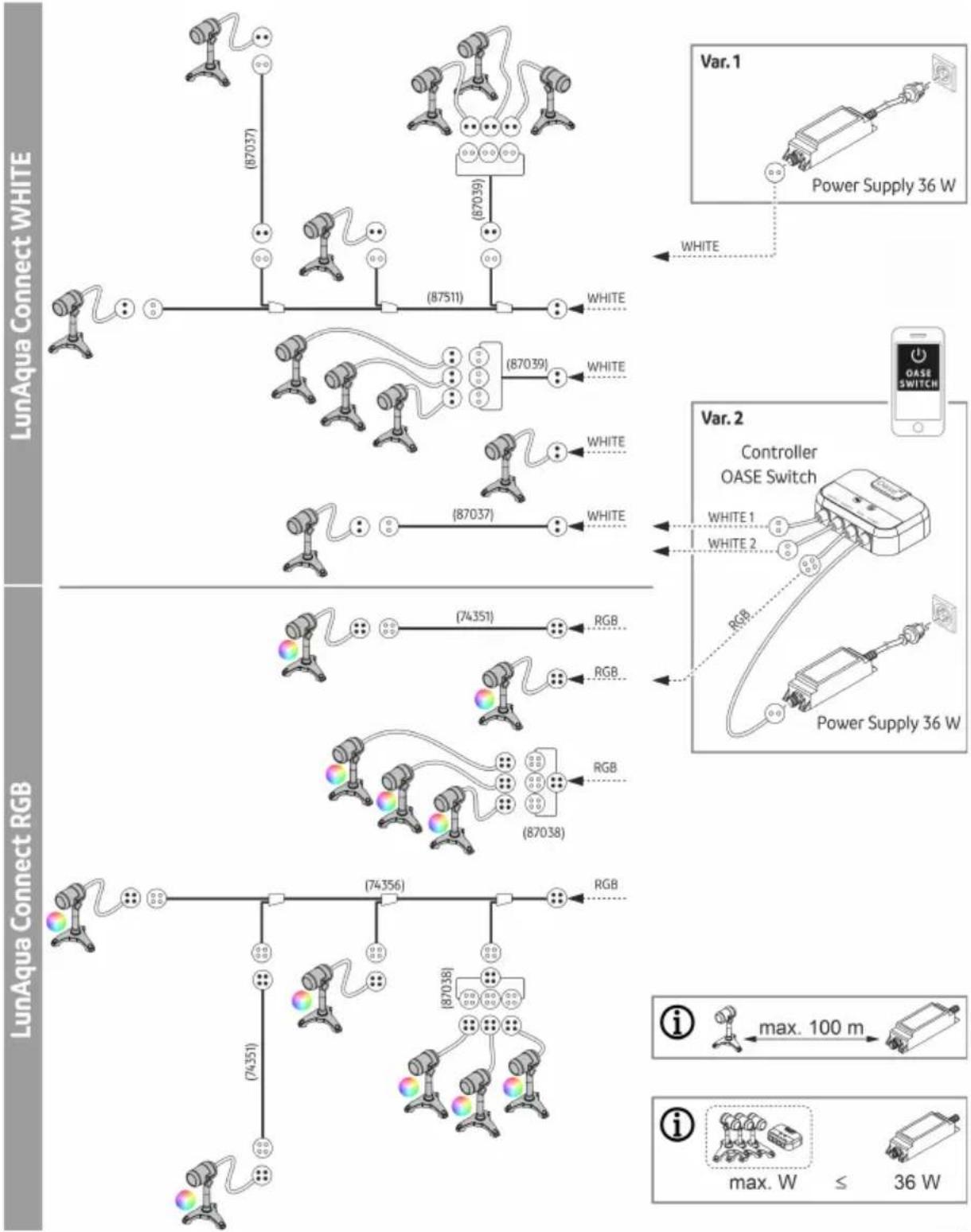

Systemoppbygning

    style H1 fill:#f9f,stroke:#333
    style H2 fill:#f9f,stroke:#333
    style L1 fill:#ccf,stroke:#333

LAA0068

Systemutforming

• Avstanden fra lampen som er lengst borte til nettdelen kan være maksimalt 100 m.
• Antall lysrader (forgreininger) er ubegrenset.
• Antall forbrukere i et LunAqua Connect-system begrenses av maksimal utgangseffekt for nett-delen.

Med LunAqua Connect Power Supply 36 W kan det brukes et tilfeldig antall forbrukere med et samlet effektforbruk på maks. 36 W.

LunAqua Connect	S	M	M RGB	L	Controller OASE Switch
Effektforbruk:	2,5 W	4,0 W	7,5 W	6,5 W	0,5 W

Symboler på apparatene

		Apparatet er støvtett og beskyttet mot permanent nedsenking ned til 1 m.
		Apparatet er støvtett og beskyttet mot midlertidig nedsenking.
		Apparatet er beskyttet mot fremmedlegemer ( ≥ 1 mm) og vannsprut.
		Apparatet tilsvarer beskyttelsesklasse II og er beskyttet av en dobbel og forsterket isolasjon.
		Apparatet tilsvarer beskyttelsesklasse III. Apparatet må kun brukes med ekstra lav spenning.
		Apparatet inneholder en kortslutningssikker sikkerhetstransformator.
		Apparatet er beskyttet mot overoppheting.
		Ikke kast apparatet med vanlig husholdningsavfall.
		Les bruksanvisningen.

Installasjon og tilkobling

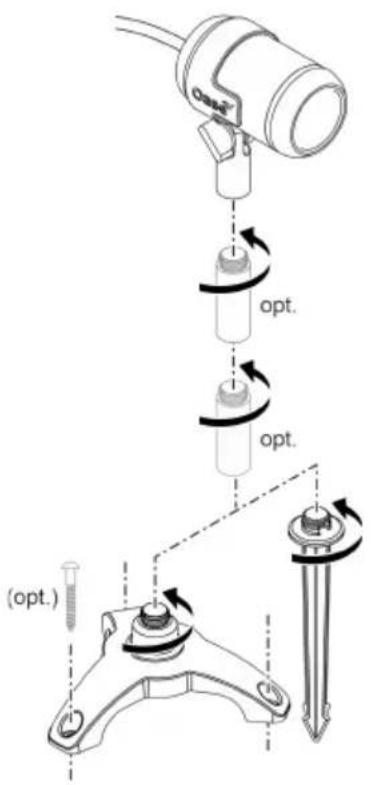

Lamper

• En lampe kan senkes ned til en dybde på 1 m permanent (IP68/1 m).
  • Oppstillingsvarianter:

Pass på at damfolier eller underjordiske ledninger ikke blir skadet.

- Med fot

For hevet posisjonering av lampene finnes det to forlengelser i leveringsomfanget, og disse kan skrus fast mellom lampen og jordspydet/foten.

• Controller OASE Switch må stilles opp slik at den er sikret mot oversvømmelse.
• Posisjoner Controller OASE Switch så nær som mulig til stedet hvor du ønsker å styre systemet med smarttelefon eller nettbrett.
• Du optimerer radiorekkevidden ved å plassere Controller OASE Switch ca. 20 ... 30 cm over gulvet.

Strømforsyning

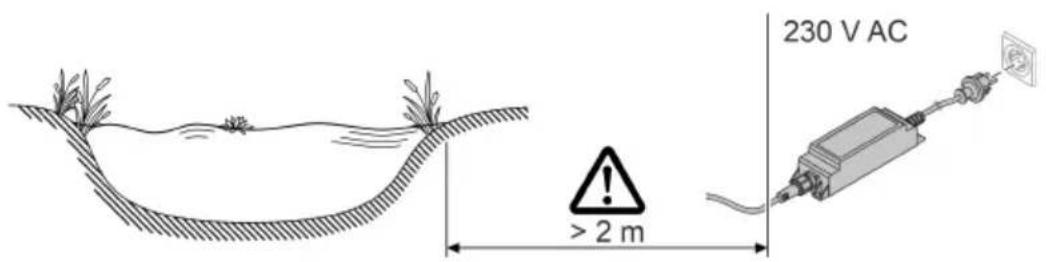

ADVARSEL

Strømadapteren leder farlig elektrisk spenning og må ikke plasseres rett ved siden av vannet. Ellers kan det føre til alvorlige personskader eller død som følge av elektrisk støt.

Strømadapteren må plasseres slik at den ikke kan oversvømmes, i en avstand på minst 2 m fra vann.

230 V AC > 2 m

LAA0065

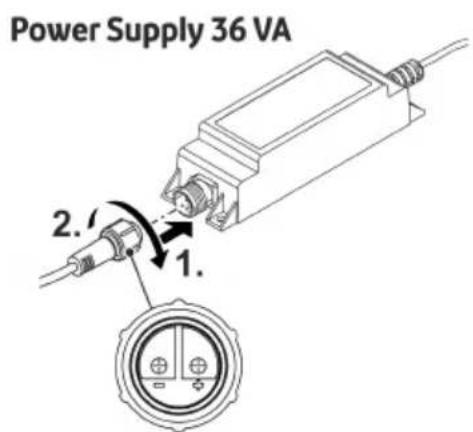

Forbind systemet

• Bruk kun kabler, fordelere og nettdeler fra LunAqua Connect-sortimentet.
• Ledningslengden mellom nettdelen og lampen som er lengst borte, kan være maksimalt 100 m.
• Ved sammenkobling av pluggkontakter må du ta hensyn til beskyttelsen mot omvendt polaritet.
• Skru alltid fast pluggkontakten med overfalsmutteren for å garantere sikker forbindelse og forhindre at det trenger inn fuktighet.
• Fastskrudde pluggforbindelser kan bare være nedsenket en liten stund, ikke permanent.
• Lukk utganger på Controller OASE Switch som ikke er i bruk, med beskyttelsesdekselet.
• Legg ledningene slik at de er beskyttet mot skader, og slik at ingen kan snuble over dem.

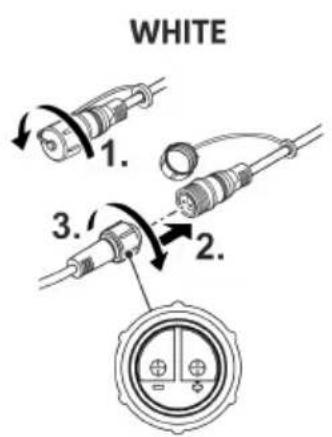

WHITE 1. 2. 3.

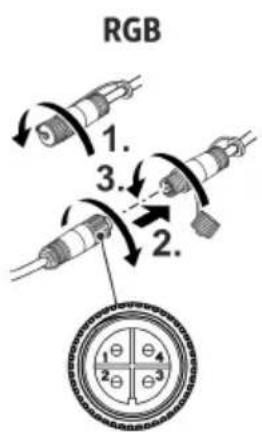

RGB 1. 3. 2.

Elektriske apparater må kobles fra spenningsforsyningen omgående i nødsituasjoner.

▶ På apparater med nettplugg må nettpluggen være tilgjengelig, slik at den kan trekkes ut.
▶ Ved apparater med nettkabel for fast tilkobling må det iverksettes egnede tiltak slik at apparatet kan kobles fra spenningsforsyningen omgående.

Slå på: Stikk nettpluggen inn i stikkontakten. Når stikkontakten kan kobles, må den kobles inn.

• System uten Controller OASE Switch: Lampene er koblet inn.
• System med Controller OASE Switch: Grønn status-LED lyser på styreenheten. Lamper som er koblet til styreenheten, kan styres via OASE Switch-appen.

Slå av: Trekk nettpluggen ut av stikkontakten eller koble ut stikkontakten.

- System med Controller OASE Switch: Controller OASE Switch kan være koblet inn permanent. Lampene som er koblet til styreenheten, styres via OASE Switch-appen.

System med Controller OASE Switch

For oppstart og betjening av apparatet må du installert "OASE Switch"-appen på smarttelefonen/nettbrettet.

Forutsetning for drift av appen på mobile sluttapparater er operativsystemene iOS 12.5 (Apple) hhv. Android 7.0 eller nyere.

Controller OASE Switchlgangkjøring

Slik går du frem:

1. Hvis det ikke allerede er gjort, må du installere OASE Switch-appen via app-butikken for operativsystemet (iOS eller Android).
2. Kontroller om Bluetooth-funksjonen er koblet inn på smarttelefonen/nettbrettet. Hvis ikke, må du koble den inn.
3. Åpne "OASE Switch"-appen og følg instruksjonene.

MERK

En kobling mellom Controller OASE Switch og en fremdeles ukjent smarttelefon / et fremdeles ukjent nettbrett er nå mulig innen 5 minutter etter innkobling av styreenheten.

Koble ev. styreenheten ut og deretter inn igjen for å koble et nytt apparat.

▶ Den blå status-LED-en på styreenheten blinker när koblingsmodusen er aktiv.
▶ Den blå status-LED-en på styreenheten lyser hvis koblingen var vellykket.

Betjening av Controller OASE Switch

For betjening av Controller OASE Switch med "OASE Switch"-appen ...

• må Bluetooth-funksjonen på smarttelefonen/nettbrettet være koblet inn.
• må smarttelefonen/nettbrettet være koblet til og forbundet med Controller OASE Switch.
• må "OASE Switch"-appen på smarttelefonen/nettbrettet være åpen.
• skal ikke avstanden mellom smarttelefonen/nettbrettet og Controller OASE Switch være for stor. (Maks. 40 m ved fri sikt, tilsvarende mindre hvis radioforbindelsen påvirkes av murer, planter eller andre hindringer.)

Oppdatere fastvare

Ved forbindelse av "OASE Switch"-appen med Controller OASE Switch blir det automatisk kontrollert om fastvaren er oppdatert. Hvis det finnes en ny fastvare, varsler appen deg om dette. Følg instruksene.

i Under fastvareoppdateringen blinker den blå LED-en raskt.

Rengjøring og vedlikehold

Rengjør systemkomponentene ved behov med rent vann og en myk svamp eller klut.

- Du må ikke under noen omstendigheter bruke rengjøringsmidler eller løsemidler, da dette kan angripe huset eller svekke apparatets funksjoner.

Utbedrefeil

• Tips om feilretting finner du også i FAQ på www.oase.com.
• Du tar kontakt med vår kundeservice via [e-mail].

Feil	Mulig årsak	Utbedring
Appen "OASE Switch" finner ingen Controller OASE Switch.	Ingen nettspenning påController OASE Switch (grønn status-LED lyser ikke).	Kontroller strømforsyningen, bruk ev. en annen stikkontakt.
	For dårlig radiosignal.	Reduser avstanden mellom smarttelefonen/nettbrettet og Controller OASE Switch.Posisjoner Controller OASE Switch ca. 20 ... 30 cm over gulvet.Fjern forstyrrende påvirkninger:- Hindringer, slik som vegger, vinduer, rullegardiner, tette planter osv.- Andre radioapparater, som f.eks. radiotelefoner.- Innkoblede elektriske apparatersom er dårlig skjermet.
	Bluetooth-funksjonen på smarttelefonen/nettbrettet er ikke koblet inn.	Gå til Bluetooth-funksjonen på smarttelefonen/nettbrettet.
	Smarttelefonen/nettbrettet er ikke koblet til Controller OASE Switch, men var det før.	På smarttelefonen/nettbrettet ...kontrollerer du om Controller OASE Switch finnes i Bluetooth-listen. Hvis nei, se "Smarttelefon/nettbrett er ikke koblet til Controller OASE Switch".kontrollerer du om Controller OASE Switch vises som "Tilkoblet" i Bluetooth-listen. Hvis nei, kobler du Bluetooth-funksjonen på smarttelefonen/nettbrettet ut og deretter inn igjen.
	Smarttelefonen/nettbrettet er ikke koblet til Controller OASE Switch (står ikke i Bluetooth-listen).	Gå til Bluetooth-funksjonen på smarttelefonen/nettbrettet.Slå Controller OASE Switch av og på igjen for å koble til et apparat. Koblingsmodusen er nå aktiv i 5 minutter.
	Bluetooth-standarden for smarttelefonen/nettbrettet er ikke kompatibel.	Prøv å opprette forbindelse med en nyere smarttelefon / et nyere nettbrett.
	"OASE Switch"-appen er foreldet.	Last inn den aktuelle appen på smarttelefonen/nettbrettet.
	Controller OASE Switcher defekt.	Ta kontakt med serviceavdelingen hos OASE.
Enkelte lamper kan ikke slås på.	Ledningsbrudd eller kortslutning.	Kontroller kablingen med tanke på ledningsbrudd.Kontroller at tilkoblingene stramme og om det finnes kortslutninger på grunn av fuktighet.
	Lyselement defekt	Skift ut lampen med en ny lampe.
Alle lamper eller lam-pene i en lysrad lyser ikke.	Ledningsbrudd eller kortslutning.	Kontroller kablingen med tanke på ledningsbrudd.Kontroller at tilkoblingene stramme og om det finnes kortslutninger på grunn av fuktighet.

Reservedeler

(→ Reservedeler)

Tekniske data Strømforsyning

			LunAqua Connect
			Power Supply 36 W
Type			Kabelnettdel med jordet stikkontakt F
Primær	Spenning	AC V	220 ... 240
	Nettfrekvens	HZ	50 ... 60
	Maks. strømforbruk	A	0,6
	Ledningslengde	m	1,5
Sekundær	Spenning	V DC	24
	Maks. utgangskapasitet	W	36
Beskyttelsesart	Apparat		IP67
	Tilkobling		IP67
Beskyttelsesklasse			II
Omgivelsestemperaturområde		°C	-10 ... +40
Mål (L × B × H)		mm	165 × 50 × 40
Vekt		g	500

Styring

			LunAqua Connect
			Controller OASE Switch
Spenning		V DC	24
Effektforbruk		W	< 0,5
Maks. utgangskapasitet		W	100
Maks. radiorekkevidde ved blikkontakt		m	40
Beskyttelsesart	Styreenhet		IP44
	Tilkoblinger		IP67
Omgivelsestemperaturområde		°C	-10 ... +40
Mål (L × B × H)		mm	135 × 105 × 40
Ledningslengder	WHITE, RGB	m	0,1
	Power Supply	m	3,0
Vekt		g	1000

Lamper

			LunAqua Connect
			S	M	L	M RGB
Forsyningsspenning		V DC 24
Watteffekt for lyselementet		W	2,5	4,0	6,5	7,5
Lysfarge		K	3000	3000	3000	-
Lysstrøm, samlet		lm	150	250	500	217
CRI			95	95	95	-
Strålevinkel					30^
Energieffektivitetsklasse					G
Mulighet for utskifting	Lyselement				Nei
	Drosselspole				Nei
Beskyttelsesart	Lampe				IP68
	Tilkobling				IP67
Omgivelsestemperatur-område	Tørrinstallasjon	°C			-10 ... +40
	Nedsenket	°C +4 ... +35
Dimensjoner	Lampe (L × ∅)	mm	87 × 53	98 × 61	98 × 61	98 × 61
	Høyde med jordspyd	mm	283	293	293	293
	Høyde med fot	mm	160	170	170	170
	Høyde forbindelsesstykke	mm			50
	Jordspyd (H)	mm 173
	Fot (∅)	mm 149
Ledningslengde		m			3
Vekt		g	700	900	900	900

Kassering

MERK

▶ Apparatet må avhendes i henhold til gjeldende forskrifter via godkjent avfallsmottak.
▶ Ved spørsmål kan du ta kontakt med ditt lokale avfallsselskap. Der finner du informasjon om forskriftsmessig deponering av apparatet.
