KÄYTTÖOHJE LunAqua Connect OASE

Tätä laitetta saavat käyttää yli 8-vuotiaat lapset, sekä henkilöt, joiden fyysiset, aistimelliset tai henkiset kyvyt ovat vähentyneet tai joilla ei ole tarvittavaa kokemusta ja tietoa, vain valvonnan alaisina ja kun heille on annettu opastusta laitteen turvallisesta käytöstä ja kun he ymmärtävät laitteen käytöstä mahdollisesti seuraavat vaarat. Lapset eivät saa leikkiä laitteella. Puhdistus ja käyttäjän suorittama huolto eivät saa tapahtua lasten toimesta ilman valvontaa.

Turvaohjeet

Sähköliitäntä

• Ulkotiloissa tapahtuvaa sähköasennusta koskevat erityiset määräykset. Sähköasennuksen saa suorittaa vain sähköalan ammattilainen.
• Sähköalan ammattilaisella on ammattikoulutuksen, tietojen ja kokemusten ansiosta päte-vyys suorittaa ulkotiloissa tapahtuvia sähköasennuksia. Hän voi tunnistaa mahdolliset vaarat ja ottaa huomioon maakohtaiset normit, määräykset ja säädökset.
  — Jos sinulla on kysymyksiä, käänny sähköalan ammattilaisen puoleen.
• Sijoita muuntaja tai verkkolaite vähintään 2 metrin etäisyydelle vedenrajasta.
• Laitteen saa yhdistää vain silloin, kun laitteen ja virransyötön sähkötiedot vastaavat toisiaan.
• Liitä muuntaja tai verkko-osa vain määräysten mukaisesti asennettuun pistorasiaan.
• Pistorasia on varmistettava vikavirtasuojalaitteella (RCD), jonka nimellisvikavirta on enintään 30 mA.

Turvallinen käyttö

• Suoraan valolähteeseen ei saa katsoa.
• Suojaa avoimet pistokkeet ja holkit kosteudelta.
• Järjestelmän komponentteja ei saa käyttää, jos sähköjohdot tai kotelo ovat vaurioituneet.
• Hävitä verkko-osa, jos sen verkkoliitäntäjohto on vaurioitunut. Verkkoliitäntäjohtoa ei voi vaihtaa.
• Aseta kaapelit siten, että ne ovat suojassa vaurioilta ja siten, että kukaan ei voi kompastua nii-hin.
• Älä koskaan vedä sähköjohtoja. Mitään laitetta ei saa kantaa sen johdosta.
• Älä koskaan tee teknisiä muutoksia järjestelmän komponentteihin.
• Käytä laitteessa vain alkuperäisiä varaosia tai lisävarusteita.
• Jos sinulla on ongelmia, ota yhteyttä valtuutettuun asiakaspalveluun tai OASE.

Määräystenmukainen käyttö

Käytä tässä käyttöohjeessa kuvattua tuotetta ainoastaan seuraavasti:

• Valaistusjärjestelmänä:
• Yhdistä vain sellaisiin laitteisiin, jotka OASE on tarkoittanut tähän.
• Teknisiä tietoja noudattaen. (→ Tekniset tiedot)

Laitteille ovat voimassa seuraavat rajoitukset:

- Ei sovellu teollisiin käyttötarkoituksiin.

Tuotekuvaus

LunAqua Connect on modulaarinen ja skaalattava valaistusjärjestelmä sisä- ja ulkotiloihin. Se ja- kautuu valaisimiin, joissa on valkoinen valo (WHITE) ja valaisimiin, joissa on värillinen valo (RGB).

"LunAqua Connect Controller OASE Switch" -yhteys mahdollistaa molempien versioiden langattoman ohjaamisen. Älypuhelimessa/tabletissa on tätä varten oltava maksuton "OASE Switch" -sovellus.

Valaisimia, joissa on valkoinen valo (WHITE), voidaan käyttää myös ilman Controller OASE Switch -laitetta. Ne voidaan silloin kytkeä vain ulkoisella kytkimellä. Tässä tapauksessa himmennys ei ole mahdollista.

Järjestelmän komponentit

LunAqua Connect WHITE	S (87020) l=3.0 m M (87019) L (87022)	Cable 5 m (87037) Outlet Cable 10 m (87511) 3-Way Distributor (87022) 0.1m
LunAqua Connect RGB	M RGB (87022) l=3.0 m RGB 3-Way Distributor (87038)	RGB Cable 5 m (74351) RGB Outlet Cable 10 m (74356) 10 m RGB 3-Way Distributor (87038)
LunAqua Connect	Controller OASE Switch (87032) WHITE 1 WHITE 2 RGB POWER	Power Supply 36 VA (90467) l=1,5 m

LAA0071

Valaisimet	LunAqua Connect S, M, L• Valkoisella valolla ja erilaisilla valotehoilla.• Voidaan himmentää, kun käytössä on valinnainen Controller OASE Switch.• Kokoaminen valinnaisesti jalustan tai maavartaan kanssa.• Sisältää 2 pidennysosaa, joiden avulla valaisin voidaan sijoittaa korkeammalle.LunAqua Connect M RGB• Värillisellä valolla.• Voidaan käyttää vain Controller OASE Switch -yksikön kanssa.• Himmennettävä, valon väri valittavissa.• Kokoaminen valinnaisesti jalustan tai maavartaan kanssa.• Sisältää 2 pidennysosaa, joiden avulla valaisin voidaan sijoittaa korkeammalle.Ekosuunnitteludirektiiviä / energiankulutuksen kannalta merkittäviä tuotteita koskeva lakia koskevat ohjeet:Lamppua ei valaisimen rakenteen vuoksi voi vaihtaa.Tämän tuotteen sisältämän lampun energiatehokkuusluokka on "G".
Johto	Johto ja jakaja valoryhmien muodostamista varten (valinnainen lisävaruste).• WHITE (2-napainen):– LunAqua Connect WHITE Extension Cable 5 m (tuotenumero 87037)– LunAqua Connect WHITE Outlet Ext. Cable 10 m (tuotenumero 87511)– LunAqua Connect WHITE 3way Distributor (tuotenumero 87039)• RGB (4-napainen):– LunAqua Connect RGB Extension Cable 5 m (tuotenumero 74351)– LunAqua Connect RGB Outlet Cable 10 m (tuotenumero 74356)– LunAqua Connect RGB 3way Distributor (tuotenumero 87038)
Ohjaus	LunAqua Connect Controller OASE Switch• Järjestelmän komponenttien käyttämiseen radioyhteyden avulla.Vihreiden tila-LEDien ilmoitukset:Pois päältä: Controller on kytketty pois päältä (eri syöttöjännitettä).Palaa: Controller on kytketty päälle.Sinisten tila-LEDien ilmoitukset:Pois päältä Controller ei ole yhdistettynä mihinkään laitteeseen.Palaa: Controller on yhdistetty älypuhelimeen/tablettiin ja sitä voidaan käyttää.Vilkkuu hitaasti (1sekunnin välein): Yhdistämistila on aktiivinen.Vilkkuu nopeasti: Laiteohjelmiston päivitys aktiivinen.
Virransyöttö	LunAqua Connect Power Supply 36 W• INT-johtoadapteri suojamaadoitetulla pistokkeella (tyyppi F).

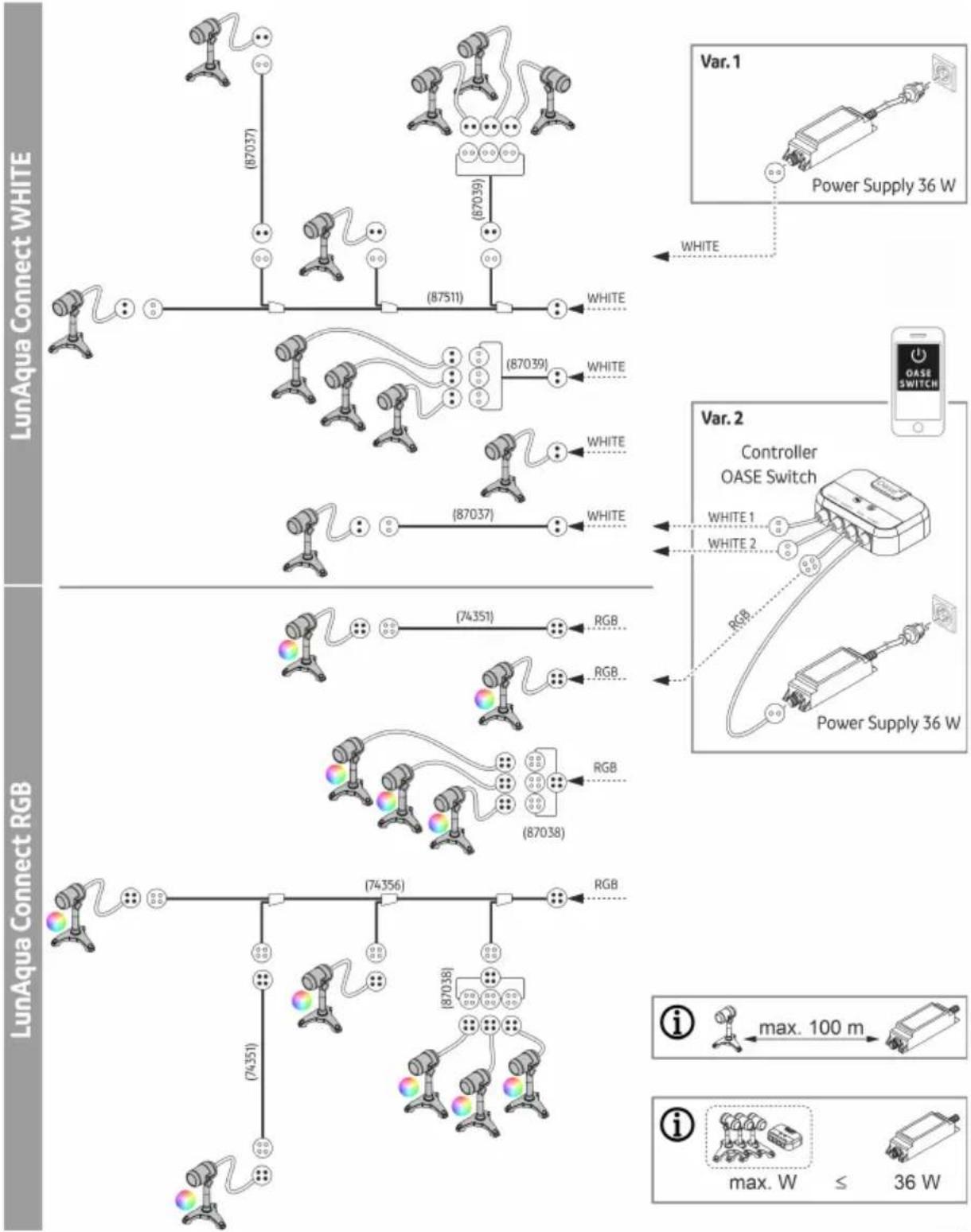

Järjestelmän kokoonpano

    style H1 fill:#f9f,stroke:#333
    style H2 fill:#f9f,stroke:#333
    style I1 fill:#ccf,stroke:#333
    style J1 fill:#ccf,stroke:#333
    style K1 fill:#ccf,stroke:#333
    style L1 fill:#ccf,stroke:#333
    style L2 fill:#ccf,stroke:#333

LAA0068

Järjestelmän tiedot

• Kauimpana olevan lampun etäisyys verkko-osasta saa olla enintään 100 m.
• Valoryhmien (haarojen) määrää ei ole rajoitettu.
• Verkko-osan suurin lähtöteho rajoittaa kuluttajien määrää LunAqua Connect-järjestelmässä. LunAqua Connect Power Supply 36 W mahdollistaa kuluttajien liittämisen halutulla tavalla niin, että kokonaisottoteho on enintään 36 W.

LunAqua Connect	S	M	M RGB	L	Controller OASE Switch
Ottoteho:	2,5 W	4,0 W	7,5 W	6,5 W	0,5 W

Laitteissa olevat symbolit

IP68 1.0 m	Laite on pölytiivis ja suojattu pysyvää upotusta vastaan 1 m:n syvyyteen saakka.
	Laite on pölytiivis ja suojattu lyhytaikaista veteen upottamista vastaan.
	Laite on suojattu vieraita materiaalihiukkasia (∅ ≧ mm) ja vesiroiskeita vastaan.
	Laite vastaa suojausluokkaa II ja se on suojattu kaksinkertaisella tai vahvistetulla eristyksellä.
	Laite vastaa suojausluokkaa III. Käytä laitetta vain suojapienjännitteellä.
	Laite sisältää oikosulunkestävän turvamuuntajan.
	Laite on suojattu ylikuumenemista vastaan.
	Älä hävitä laitetta tavallisen talousjätteen mukana.
	Lue käyttöohje.

Paikoilleen asettaminen ja yhdistäminen

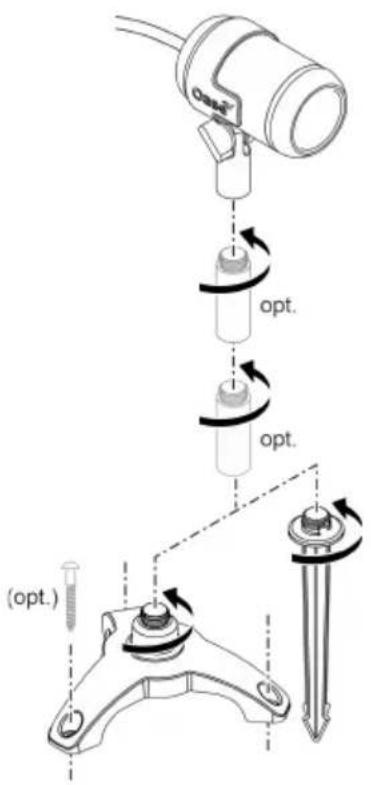

Valaisimet

• Lampun saa upottaa pysyvästi enintään 1 m syvyyteen (IP68/1 m).
  • Kokoonpanoversiot:

— Maavartaan kanssa (vain pehmeässä maaperässä)

Varmista, että lammen pohjakalvo tai maanalaiset johdot eivät vahingoitu.

— Jalustan kanssa

Jalustassa on reiät, joiden avulla se voidaan kiinnittää kulkukäytävän levyyn tai seinään.

Kun valot halutaan sijoittaa korkeammalle, pakkaukseen sisältyy kaksi pidennysosaa, jotka voidaan kiinnittää ruuveilla valon ja maavartaan/jalustan väliin.

• Aseta Controller OASE Switch siten, että se on suojassa tulpavedeltä.
• Sijoita Controller OASE Switch mahdollisimman lähelle sitä paikkaa, josta haluat ohjata järjestelmää älypuhelimellasi tai tabletillasi.
• Radion kantama optimoidaan asettamalla Controller OASE Switch n. 20 ... 30 cm korkeudelle maasta.

Virransyöttö

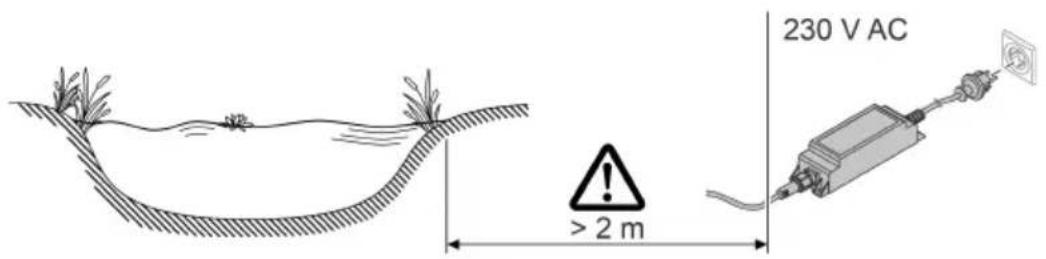

VAROITUS

Verkkolaitteessa on vaarallinen sähköjännite, eikä sitä saa sijoittaa suoraan veteen. Muuten sähköisku voi aiheuttaa vakavia vammoja tai jopa kuoleman.

▶ Sijoita laite verkkolaite tulpavedeltä suojattuna vähintään 2 metrin etäisyydelle vedestä.

230 V AC > 2 m

LAA0065

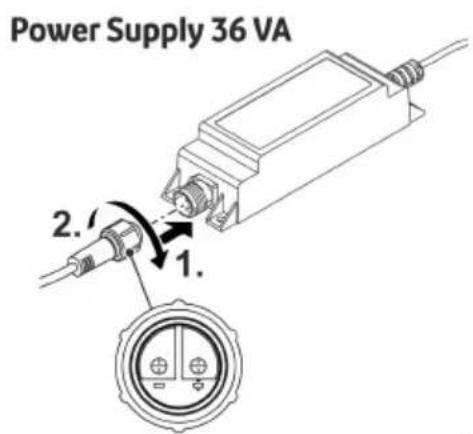

Yhdistä järjestelmä

• Käytä vain LunAqua Connect-valikoimaan kuuluvia johtoja, jakajia ja verkko-osia.
• Verkko-osan ja kauimpana olevan lampun välinen etäisyys saa olla enintään 100 m.
• Pistoliitimiä liitettäessä on huomioitava olemassa oleva estojännitesuojaus.
• Kiinnitä pistoliitin aina kiinnitysmutterilla varmistaaksesi turvallisen liitännän ja estääksesi kosteuden pääsemisen sisään.
• Kiinni ruuvatut pistoliitännät saavat olla vain lyhytaikaisesti veteen upotettuina. Ne eivät saa olla jatkuvasti upotettuina.
• Sulje Controller OASE Switch -laitteen käyttämättömät ulostulot suojatulpilla.
• Aseta kaapelit siten, että ne ovat suojassa vaurioilta ja siten, että kukaan ei voi kompastua nii-hin.

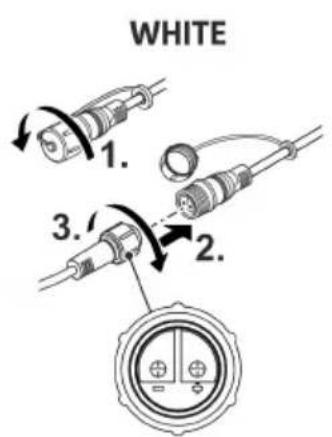

WHITE 1. 2. 3.

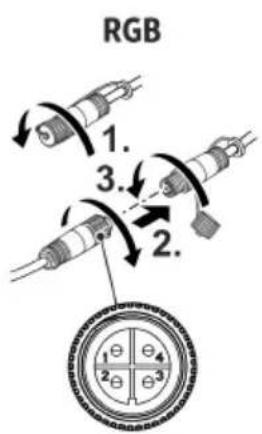

RGB 1. 3. 2.

Päällekytkentä/poiskytkentä

OHJE

Sähkölaitteet on hätätilanteessa kytkettävä välittömästi jännitteettömiksi.

• Jos laitteessa on verkkopistoke, sen on oltava käsiteltävissä niin, , että se voidaan vetää irti.
• Jos laitteessa on verkkojohto kiinteää liitäntää varten, on sopivilla toimenpiteillä varmistettava, että laite voidaan kytkeä välittömästi jännitteettömäksi.

Päälle kytkentä: Työnnä verkkopistoke pistorasiaan. Jos pistorasia on päälle kytkettävää mallia, kytke pistorasia päälle.

• Järjestelmä, jossa ei ole Controller OASE Switch -yksikköä: Valot on kytketty päälle.
• Järjestelmä, jossa on Controller OASE Switch: Vihreä tila-LED palaa ohjaimessa. Ohjaimeen yhdistettyjä valoja voidaan ohjata "OASE Switch"-sovelluksella.

Poiskytkentä: Irrota virtapistoke pistorasiasta tai kytke pistorasia pois päältä.

- Järjestelmä, jossa on Controller OASE Switch: Controller OASE Switch voi olla jatkuvasti päälle kytkettynä. Ohjaimeen yhdistettyjä valoja ohjataan "OASE Switch"-sovelluksella.

Järjestelmä, jossa on Controller OASE Switch

Laitteen käyttöönottoa ja käyttöä varten sovelluksen "OASE Switch" on oltava asennettuna äly-puhelimeen/tablettiin.

Edellytys sovelluksen käyttämiselle mobiilipäätelaitteissa on, että niiden käyttöjärjestelmänä on iOS 12.5 (Apple) tai Android 7.0 tai näitä uudempi versio.

Controller OASE Switch - laitteen käyttönotto

Toimit näin:

1. Jos sitä ei ole vielä tehty, asenna sovellus "OASE Switch" käyttöjärjestelmäsi (iOS tai Android) sovelluskaupasta.
2. Tarkasta, että älypuhelimen/tabletin Bluetooth-toiminto on kytketty päälle. Jos näin ei ole, kytke se päälle.
3. Avaa sovellus "OASE Switch" ja noudata ohjeita.

OHJE

Yhteyden muodostaminen Controller OASE Switch -laitteen ja vielä tuntemattoman älypuheli- men/tabletin välille on mahdollista vasta 5 minuuttia ohjaimen päälle kytkemisen jälkeen.

Kytke ohjain tarvittaessa pois ja uudelleen päälle yhdistääksesi uuden laitteen.

▶ Sininen tila-LED vilkkuu ohjaimessa, kun yhdistämistila on aktiivinen.
▶ Sininen tila-LED palaa ohjaimessa, kun yhteyden muodostaminen on onnistunut.

Controller OASE Switch -laitteen käyttäminen

Controller OASE Switch -laitteen käyttämiseksi sovelluksella "OASE Switch" ...

• on älypuhelimen/tabletin Bluetooth-toiminnon oltava päällä.
• on älypuhelimen/tabletin oltava liitettynä ja yhdistettynä Controller OASE Switch -laittee-seen.
• on sovelluksen "OASE Switch" oltava avattuna älypuhelimessa/tabletissa.
• ei älypuhelimen/tabletin ja Controller OASE Switch -laitteen välinen etäisyys saa olla liian suuri. (Enintään 40 m, kun näköyhteys ei ole rajoitettu; vastaavasti lyhyempi, jos muurit, kasvit tai muut esteet häiritsevät radioyhteyttä).

Laiteohjelmiston päivitys

Kun "OASE Switch"-sovellus ja Controller OASE Switch yhdistetään, tarkastetaan automaattisesti, että laiteohjelmisto ajan tasalla. Jos uusi laiteohjelmisto on saatavana, sovellus ilmoittaa siitä. Noudata ohjeita.

i Sininen LED vilkkuu nopeasti laiteohjelmiston päivittämisen aikana.

Puhdistus ja huolto

Puhdista järjestelmän komponentit tarvittaessa puhtaalla vedellä ja pehmeällä sienellä tai liinalla.

- Älä missään tapauksessa käytä syövyttäviä puhdistusaineita tai kemiallisia liuottimia, koska ne voivat syövyttää koteloa tai aiheuttaa toimintahäiriöitä.

Häiriöiden korjaaminen

• Neuvoja häiriöiden poistamiseen löytyy myös usein kysytyissä kysymyksissä osoitteessa www.oase.com.
• Ota yhteyttä asiakaspalveluumme lähettämällä sähköpostia osoitteeseen [e-mail].

Häiriö	Mahdollinen syy	Korjaaminen
Sovellus "OASE Switch" ei löydä laitetta Control-ler OASE Switch.	Ei verkkojännitettä Controller OASE Switch:ssa (vihreä tila-LED ei pala).	Tarkasta virransyöttö, käytä tarvittaessa toista pistorasiaa.
	Radiosignaali riittämätön.	Vähennä etäisyyttä älypuhelimen/tabletin ja Controller OASE Switch:n välillä.Sijoita Controller OASE Switch n. 20 ... 30 cm korkeudelle lattiasta.Poista häiriötekijät:- Esteet, kuten esim. seinät, ikkunat, rullakaihtimet, tiheälehtiset kasvit jne.Muut radiolaitteet, kuten esim. ra-diopuhelimet.Päälle kytketyt sähkölaitteet, jotka on häiriösuojattu huonosti.
	Älypuhelimen/tabletin Bluetooth-toi-mintoa ei ole kytketty päälle.	Kytke älypuhelimen/tabletin Bluetooth-toiminto päälle.
	Älypuhelinta/tablettia ei ole yhdistetty Controller OASE Switch -laitteeseen, mutta se on aiemmin ollut yhdistettynä.	Tarkasta älypuhelimessa/tabletissa, ...näkyykö Controller OASE Switch Bluetooth-luettelossa. Jos ei, katso kohta "Älypuhelinta/tablettia ei ole yhdistetty Controller OASE Switch -laitteeseen".onko Controller OASE Switch määri-tetty Bluetooth-luettelossa "yhdistetyksi". Jos ei, kytke älypuhelimen/tabletin Bluetooth-toiminto pois ja uudelleen päälle.
	Älypuhelinta/tablettia ei ole yhdistetty Controller OASE Switch -laitteeseen (ei ole Bluetooth-luettelossa).	Kytke älypuhelimen/tabletin Bluetooth-toiminto päälle.Yhdistä laite kytkemällä Controller OASE Switch pois ja uudelleen päälle.Kytkentätila on nyt aktivoituna 5 minuutin ajan.
	Älypuhelimen/tabletin Bluetooth-stan-dardi ei ole yhteensopiva.	Yritä muodostaa yhteys uudemalla älypuhelimella/tabletilla.
	"OASE Switch" -sovellus on vanhentu-nut.	Lataa ajanmukainen sovellus älypuhelimeesi/tablettiisi.
	Controller OASE Switch on viallinen.	Neuvottele OASE-huollon kanssa.
Yksittäisiä valoja ei voi kytkeä päälle.	Johtokatkos tai oikosulku.	Tarkasta johdotus katkenneiden johtojen varalta.Tarkasta, että liitännät ovat kunnolla kiinni ja onko kosteus mahdollisesti aiheuttanut oikosulun.
	Lamppu viallinen	Vaihda valo uuteen valoon.
Mikään valo ei pala tai yhden valoryhmän valot eivät pala.	Johtokatkos tai oikosulku.	Tarkasta johdotus katkenneiden johtojen varalta.Tarkasta, että liitännät ovat kunnolla kiinni ja onko kosteus mahdollisesti aiheuttanut oikosulun.

Varaosat

(→ Varaosat)

Tekniset tiedot Virransyöttö

			LunAqua Connect
			Power Supply 36 W
Tyyppi			Johtoadapteri suojamaadoitetulla pistok-keella F
Ensiö	Jännite	AC V	220 ... 240
	Verkkotaajuus	Hz	50 ... 60
	Maks. virranotto	A	0,6
	Johdon pituus	m	1,5
Toisio	Jännite	V DC	24
	Maks. lähtöteho	W	36
Kotelointiluokka	Laite		IP67
	Liitäntä		IP67
Suojausluokka			II
Ympäristölämpötila-alue		°C	-10 ... +40
Mitat (P x L x K)		mm	165 × 50 × 40
Paino		g	500

FI

Ohjaus

			LunAqua Connect
			Controller OASE Switch
Jännite		V DC	24
Ottoteho		W	< 0,5
Maks. lähtöteho		W	100
Suurin radion kantama näköyhteydellä		m	40
Kotelointiluokka	Säädin		IP44
	Liitännät		IP67
Ympäristölämpötila-alue		°C	-10 ... +40
Mitat (P x L x K)		mm	135 × 105 × 40
Johdon pituudet	WHITE, RGB (VALKOINEN, RGB)	m	0,1
	Power Supply (virtalähde)	m	3,0
Paino		g	1000

Valaisimet

			LunAqua Connect
			S	M	L	M RGB
Syöttöjännite		V DC 24
Valaisimen wattiteho		W	2,5	4,0	6,5	7,5
Valon väri		K	3000	3000	3000	-
Valovirta, yhteensä		lm	150	250	500	217
CRI			95	95	95	-
Säteilykulma					30°
Energiatehokkuusluokka					G
Vaihdettavuus	Valaisin				Ei
	Virranrajoitin				Ei
Kotelointiluokka	Valot				IP68
	Liitäntä				IP67
Ympäristölämpötila-alue	Kuivasijoitus	°C			-10 ... +40
	Upotettu	°C +4 ... +35
Mitat	Valo (P × ∅)	mm	87 × 53	98 × 61	98 × 61	98 × 61
	Korkeus maavartaan kanssa	mm	283	293	293	293
	Korkeus jalustan kanssa	mm	160	170	170	170
	Korkeus liitososan kanssa	mm			50
	Maavarras (K)	mm 173
	Jalusta (∅)	mm 149
Johdon pituus		m			3
Paino		g	700	900	900	900

Hävittäminen

OHJE

▶ Hävitä laite viemällä se vastaavaan jätehuoltopisteseen.
- Jos sinulla on kysymyksiä, käänny paikallisen jätehuoltoyrityksen puoleen. Sieltä saat tietoja laitteen asianmukaisesta hävityksestä.
