GEBRUIKSAANWIJZING CDM 2200D TITAN KIT MSW

Deze gebruikershandleiding is voor uw gemak vertaald met behulp van automatische vertaling. Er is redelijk wat inp spanning geleverd voor het zo nauwkeurig verstrekken van een accurate vertaling; alleen is geen enkele geautomatisderve vertaling perfect en het is ook Niet de bedoeling dat zich menselijke vertalers gaan verrangen. De officiele gebruikershandleiding is de Engelse versie. Discrepanties of verschillen in de vertaling zijn nicht bindend en hebben geen rechtsgevolgen voor naleving of handhaving. Bij vragen over de juistheid van de informatie in de gebruikershandleiding wordt verwezen maar de Engelse versie van die inhoud, die de officiele versie is.

Technische gegevens

Beschrijving parameter Waarde parame
Productnaam	Diamantboormachine
Model	MSW-CDM 2200D TITAN-KIT
Nominale spanning [V~] / frequentie [Hz]	230/50
Nominaal vermogen [W]	2200
Beschermingsklasse	II
Snelheid zonder belasting [rpm] / Maximale diameter [mm]	585 / 162
Snelheid zonder belasting [rpm] / Maximale diameter [mm]	1300 / 82
Afmetingen [breedte x diepte x hoogte; mm]	1045x460x555
Gewicht [kg]	53,3

Lees en begrijp deze handleiding voordat u met diamantboormotoren gaat werken. Bewaar deze gebruiksaanwijzing voor toekomstig gebruik.

Raadpleeg een specialist als u na het lezen van deze instructies nog steeds twijfels hebt over de bedieningsprocedures. Als u nog vragen heeft over het gebruik van once producten, neem dan gerust contact met ons of once erkende distributeurs op voor meer informatie.

De machine is ontworpen voor het diamantkernboren van beton, metselwerk,steen en soortgelijke materialen.

De gebruiker is aansprakelijk voor alle schade die voortvloeit uit onbedoeld gebruik van het apparaat. Bij het gebruik van producten zoals snijmachines, slijpmachines en boren die materiaal schuren of vormen, hunnen stof en dampen vrijkomen die gevaarlijke chemicalien hunnen bevatten. Controller de aard van het materiaal dat u wilt verwerken en gebruik een geschikt ademhalingsmasker. Het gebruik van Niet-geverifieerde reserveonderdelen en elke wijziging aan荃產品en is verboden.

Symbolen

!	Waarschuwing voor algemeen gevaar. Het Niet naleven van dezeveiligheidsmaatregelen en -instructies kan leiden tot elektrische schokken, branden/of ernstig letsel.
	Lees alle veriligeidswaarschuwingen en -instructies zorgvuldig door voordat u met dewerkzaamheden begint.
	Draag algijd goedgekeurde persoonlijke beschemingsmiddelen om de gebruiker te beschemeren.
	Draag algijd geschikte beschemende handschoenen.
	Gooi elektrisch gereedschap, accessoires en verpakkingen Niet bij het huishoudelijk afval. Gebruekte elektrische gereedschappen要去en apart worden ingezameld enaar een milieuvriendelijk recyclengfacilititeit worden gebracht.
CE	Het product voldoet aan de relevante veiligheidsnormen.
	Zorg ervoor dat de stekker uit het stopcontact is gehaald voordat u met onderhouds-of reparatiewerkzaamheden begint.
	Waarschuwing voor gevaarlijke spanning.
	Gevaar voor scheuren of snijden.
	Waarschuwing voor heet oppervlak.
	Klasse II-apparaat.

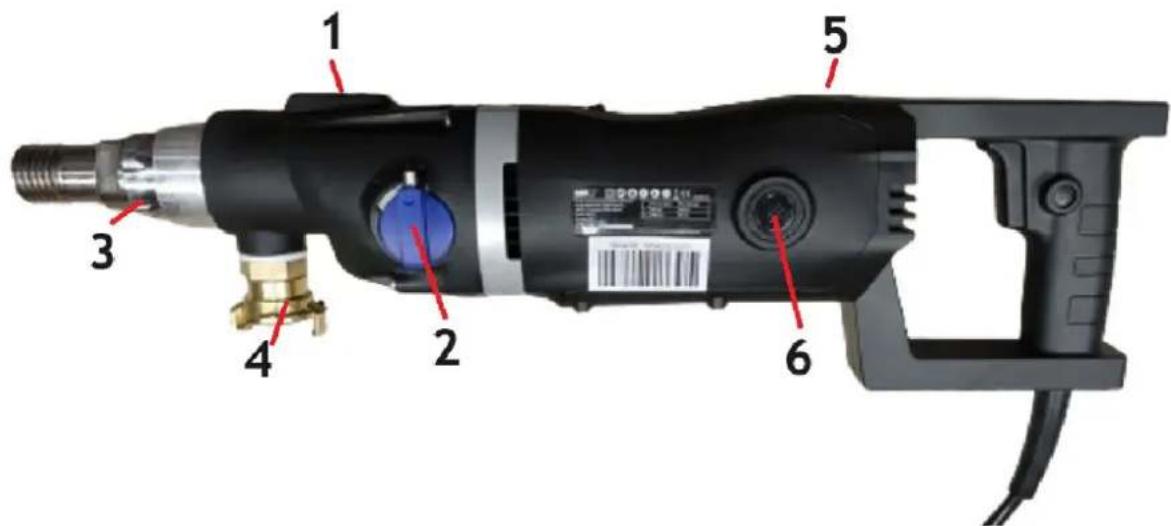

Beschrijving

1-Waterpas.

2-Tweeversnellingskeuzeschakelaar met paspen.

3 - Ring voor selectie van de modus voor micro-impactmodus en normale modus.

4-Snelle waterslangaansluiting / snelle stofzuiigerslangaansluiting.

5-Rood/Geel LED-lampje.

6-Koolborstels.

VEILIGHEIDSINSTRUCTIES

Veiligkeit op de werkplek

Zorg ervoor dat de werkplek schoon en goed verlicht is. Rommelige of onverlichte werkplekken konnen ongelukken verroorzaken.

Gebruik elektrisch gereedschap Niet in een explosieve omgeving, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap geeft vonken af die stof en dampen können ontsteken.

Houd kinderen en andere Personen uit de buurt wanner u elektrisch gereedschap gebruikt.

Wanner de gebruiker worden afgeleid, kan hij de controle over het elektrische gereedschap verliezen.

De stekker van het elektrische gereedschap moet in het stopcontact passen. Wijzig onder geen enkele omstandigheid de stekker. Gebruik geen adapterstekkers met geaarde stroomvoorziening. Ongewijzigde stekkers en bijpassende stopcontacten verkleinen het risico op een elektrische schok.

Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten.

Stel elektrisch gereedschap Niet bloat aan regen of natte omstandigheden. Als er water in elektrisch gereedschap komt, is de kans op een elektrische schok groter.

Gebruik het snoer nooit om het elektrische gereedschap te dragen, te trekken of uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of in de knoop geraakte snoeren vergroten het risico op een elektrische schok.

Wanner u buitenshuis met elektrisch gereedschap werkt, mag u uitsluitend een verlengsnoer gebruiken dat geschikt is voor gebruik buitenshuis. Door een snoer te gebruiken dat geschikt is voor gebruik buitenshuis, worden het risico op een elektrische schok verkleind.

Als het onvermijdelijk is dat u elektrisch gereedschap in een vochtige omgeving gebruikt, gebruik dan een aardlekschakelaar. Het gebruik van een RCD vermindert het risico van elektrische schokken.

Persoonlijke veiligheid

Blijf alert en oplettend wanner u elektrisch gereedschap gebruikt. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onachtzaamheid bij het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.

Draag algijd persoonlijke beschemmingsmiddelen. Beschermende uitrusting zoals een stofmasker, waarzen met een antislipzool, een veiligheidshelm of gehoorbescherming die geschikt is voor de juiste omstandigheden, zal het risico op persoonlijk letsel beperken.

Voorkom onbedoeld opstarten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u het gereedschap aansluit op de stroombron en/of de accu, en voordat u het oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar aan kan leiden tot letsel.

Verwijder alle afstelgereedschappen en sleutels voordat u het elektrische gereedschap inschakelt. Als u gereedschap of een sleutel aan een draaiend onderdeel van het elektrische gereedschap LAST Zitten, kan dit leiden tot persoonlijk letsel.

Ga Niet te ver. Zorg alsijd voor een goede houding en evenwicht. Hierdoor heeft u in onverwachte situatuies betere controle over het elektrische gereedschap.

Kleed u gepast. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenenuit de buurt van bewegende delen. Losse kleding, sieraden of langhaar hunnen vastkommen te zitten in bewegende delen.

Wanner u een stofafzuiger en stofafzigingsapparaat nodig hebt, zorg er dan voor dat deze correct zich aangesloten en worden gebruikt. Door gebruik te makev van een stofafzuiger konnen stofgerelateerde bevaren worden verminderd.

Gebruik en onderhoud van elektrisch gereedschap

Overbelast het elektrische gereedschap Niet. Gebruik voor uw werk een geschikt elektrisch gereedschap. Met een geschikte helmkest u in een betere en veiligere situatie werken, binnen het aangegeven prestatiebereik.

Gebruik geen elektrisch gereedschap met een beschadigde schakelaar. Elektrisch gereedschap dat Niet met de eigeng schakelaar aan en uit gezet kan worden, is gevaarlijk en moet gerepareerd worden.

Haal de stekker uit het stopcontact en/of verwijder de accu voordat u aanpassingen doorvoert, accessoires verwisselt of elektrisch gereedschap opbergt. Met deze veriligeidsmaatregel voorkomt u dat het elektrische gereedschap onbedoeld start.

Houd elektrisch gereedschap dat Niet in gebruik is buiten bereik van kinderen en LAST personen die Nietbekend zich met het gereedschap ofDeze instructies, het gereedschap Niet bedieren. Elektrisch gereedschap kan gevaarlijk zich in handen van ongetrainde gebruikers.

Onderhoud het elektrische gereedschap regelmatig. Controller op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werkking van het elektrische gereedschap konnen beinvloeden. Als het elektrische gereedschap beschadigd is, maar het dan repareren voordat u het wee gebruikt.

Houd snijgereedschap scherp en schoon. Goed onderhonden snijgereedschappen met scherpe snijkanten lopen minder snel vast en zichn gemakkelijk ter geleiden.

Gebruik het elektrische gereedschap, de accessoires, de boortjes etc. overeenkomstig deze gebruiksaanwijzing en houd waar bij rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrische gereedschap voor andere doeleinden dan waarvoorn het bedoeld is, kan gevaarlijke situatuies tot gevolg hebben.

Dienst

Laat uw elektrisch gereedschap repareren door gekwalificeerd personeel en uitsluitend met originele reserveonderdelen.

Veiligheidsmaatregelen voor boormotoren

Draag algijd gezhoorbescherming. Bij het gebruik van boormachines kan het lawaai in de werkomgeving gezhoorverlies veroorzaken.

Houdijdens het boren voldoende afstand tot de boor en raak geen draaiende delen aan. Bescherm de gezarenzone en houd kinderen en andere Personen uit de buurt. Vallende en spattende onderden können verwondingen verooorzaken

Deze diamantboor is uitsluitend bedoeld voor professioneel gebruik en mag uitsluitend door opgeleid personeel worden bediend. Het beoogde gebruiksdoel is uitsluitend het boren in gesteente, beton en metselwerk.

Tijdens de exploitation dienen de relevante voorschriften te worden nageleefd.

De boormotor moet regelmatig (ongeveer elke 6 maanden) door een specialist worden gecontroleerd.

Verticaal boren uitsluitend met geschikte wateropvangvoorziening.

Schakel het elektrische gereedschap uit als het om welke reden dan ook stopt met werken. Schakel het pas waar in nadat u gecontroleerd heeft of de boor vrij kan draaien.

BETJENINGSVEJLEDNING

Controller voordat u begint

Controleer het elektrische gereedschap visueel en controllerer of de netspanning overeenkomt met de spanning die op het typeplaatje van het gereedschap staat.

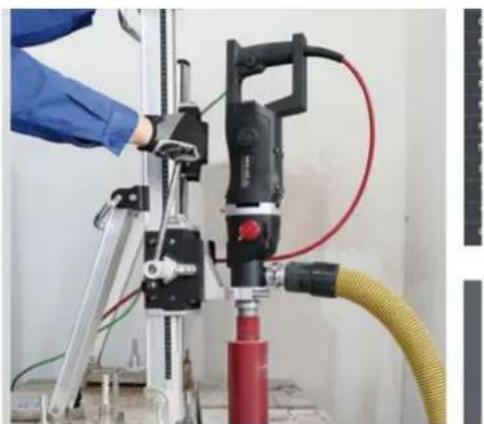

Het bevestigen en monteren van de boormotor en het statief

Zorg ervoor dat het elektrische gereedschap is losgekoppeld wanner u het op een boorstandaard monteert.

De machine kan ook gebruikt worden voor staand boren. Bij montage van dit type motor要去 een klembeugel met een diameter van 60mm worden gebruikt.

Wonneer u een vacuumbasis gebrukt om de boorstandaard te bevestigen, zorg er dan voor dat het vacuum voldoende is (minimaal -0,8 bar) en dat de pakkingen Niet versleten zijn.

Gebruik een expansieankerbout samen met een vleugelmoerverankeringsset om de standard aan het oppervlak te bevestigen. De verankeringsplaat要去 rond het midden van de basis van de standard worden geplaatst. Zodra deze is bevestigd, past u 4 nivelleringsbauten op de basis aan om een goede nivelleringspositie te bereiken.

Een wateropvangvoorziening is sterk aan te raden. De machine kan droog boren met een aangesloten stofafzuiger en nat boren met een aangesloten watertoevoer.

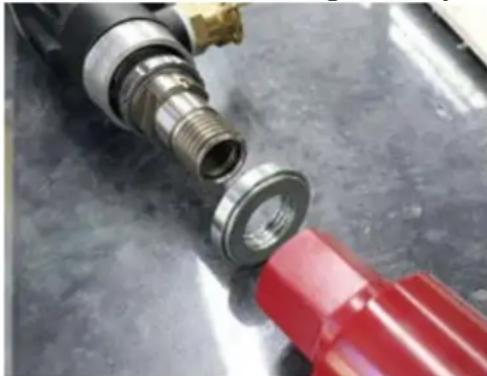

Het gebruiken en verrangen van de boor

De diamantboorkern is een holle boorbuis die is voorzien van met diamanten geimpregneerde, gesoldeerde of gelaste segmenten. Er zijn twee hoofdtypen diamantboorkronen: natte boren en droge boren. De buitenste mannelijke draad van de spindel is 1-1/4" UNC. De machine kan zowel nat als droog boren. De draad van de spindel is 1-1/4" UNC mannelijke draad aan de buitenkant en G1/2" vrouwelijkke draad aan de binnenkant.

Met waterbestendig vet op zowel de boor- als de spindeldraad voor bescherming gegen roest en om de boor eenvoudig te konnen verwijderen.

Om een boor te monteren, draait u de boor eenvoudig vast op de booras. Met een optionele antiwrijvingsring:tussen de spindel en de boor kunt u de boor gemakkelijk verwijderen.

Voordat u met het slijpen of verwisselen van de boor begint, dient u de stekker uit het stopcontact te halen.

Het elektrische gereedschap en de boor zijn zwaar. Draag waar altijd beschermende handschoenen om te voorkomen dat u zich snijdt of scheurt aan de segmenten.

Gebruik een 32 mm sleutel op de booras en een 41 mm sleutel op de boor om de boor te verwisselen.

Voor boortjes met een afwijkende buitendraad zijn adapters als accessoire verkrijngbaar.

Laat de boor na het monteren onbelast draaien. De radiale slingering moet aan de eis voldoen.

De koelmethoden van boormotoren

De tandwielen in de versnellingsbak van de boormotor worden gekoeld door middel van spatsmering.

De diamantsegmenten op de boor worden gekoeld door waterstroom.

Bij de motor worden luchtkoeling gebruikt om een deel van de stator en de rotor te koelen.

Elektrische aansluiting

Om het risico op een elektrische schok te verkleinen en de gebruiker te beschemen, mag de boormotor alleen worden bediend via een draagbaar aardlekschakelaar (PRCD) of een aardlekschakelaar (GFCI).

Nadat u het apparaat op de stroomvoorziening hebt aangesloten, drukt u eerst op de knop "RESET" op PRCD om het circuit maar het elektrische gereedschap van stroom te voorzien. Bij spanningsval schakelt PRCD uit en moet, zodra de stroomvoorziening is hersteld, waar worden ingeschakeld. De foutstroom waar bij PRCD uitschakelt, bedraagt 10mA

Plaats PRCD nooit in water. Controller de goede werkig voordat u met de werkzaamheden begint door op de TEST-knop op PRCD te drukken. Sluit een diamantboormachine nooitrechtstreeks aan op hetlichtnet zonder aardlekschakelaar of aardlekschakelaar.

Aansluiting watertoevoer

Om de watertoevoer aan te sluiten, bevestigt u de snelkoppeling aan een waterslang. Gebruik schoon water en de maximale waterdruk mag Niet hoger zichn dan 3 bar.

Het water dient als koelmiddel om te voorkomen dat de boor tijdens het boren te heet worden.

Stof en deeltjes dieijdens het boren ontstaan, hunnen het watertoevoersystem blokkeren. Controller en bagger indien nodig.

Als u water gebrukt dat nicht schoon is, versnelt u het proces van het slijten van de waterafdichtingsring.

Zorg ervoor dat er nooit water in de motor kommt. Dit kan leiden tot een elektrische schok.

Bij handboormachines zit er een Klein indicatiegaatje op de watertoevoerkraag. Als er water uit dit gat lekt, is de waterafdichting versleten. Vervang ze onmiddelijk.

Snelheden selecteren

De machine is uitgerust met een mechanische 2-versnellingsbak in oliebad.

Selecteer de snelheid op basis van de boordiameter (zie typeplaatje van het gereedschap).

Het selecteren van de snelheid of het schakelen mag alleen gebeuren als het gereedschap isuitgeschakeld. Draai de versnellingspook met de klok mee of gegen de klok inaar de gewenste positie totdat deze blokkeert. Draai de booras Lichtjes met een sleutel om de snelheidsverandering te vergemakkelijkken.

De op het typeplaatje aangegeven maximale diameters en snug heden zich gebaseerd op beton met een gemiddelde hardheid. De snug hiden varieert afhankelijk van de hardheid van het materiaal. Voor gewapend beton selecteert u een lagere snugheid.

Boren

Schakel het apparaat.altijd in als het Niet belast is.

Nadat u het apparaat hebt ingeschakeld, opent u de watertoevoerkraan.

Wanneer het water UIT het midden van de boor stroomt, begin dan langzaam en voorzichtig met zagen.

Als u handmatig boort, begint u met de snede door het snijvlak onder een bepaalde hoek te naderen. Zodra u een V-vormige snede op het snijvlak hebt geboard, richt u de freesrecht in de juiste loodrechte hoek terwijl u voldoende druk op de frees uitoefent.

Verhoog de invoerdruk wanner de snijdiepte ca. 10 mm bedraagt.

Let op het toerental van de motor. Als ditijdens het boren aanzienlijk lager ligt, verlaag dan de aanvoerdruk om te voorkomen dat de boor vastloopt.

Houd ook de staat van de motor in de gaten. Als er rook vrijkomt en u de dampen ruikt, trek dan het elektrische gereedschap langzaam omhoog aan de toevoerhendel en boor verrolgens wee langzaam en voorzichtig verder om te voorkomen dat de boormotor doorbrandt vanwege langdurige overbelasting.

Wanneer de snede bijna voltooid is, vermindert u de invoerdruk. Beweeg het elektrische gereedschap langzaam en gelijkmatig over de boor totdat de boor doorbreekt.

Er zijn verticale boringingen en hoekboringen. Wonneer u haaks boort,kest u de hoekeverstelfunctie van de boorstandaard gebruiken.

De kans dat de boor vastloopt is groter als de boorsnelheid te hoog is of de toevoerduk te hoog.

Wanner de toevoersnelheid erg laag wordt en het water over het algemeen holder wordt maar er metaaldeeltjes in zitten, is dit een indicatie dat er gewapend staal is aangetroffen. Als dit gebeurt, begint het trillen. Verminder de voedingsdruk en LAST de frees in+zijn eigien tempo draaien. Let op, zorg dat de invoerduk Niet te laag is.

Wanneer er door houten planken, dik asfalt of asfaltvilt worden gesneden, za de stroomsterkte toenemen. Verminder op dit punt de voortstuwingskracht en pas deze langzaam toe om verder te boren.

Als u dieper moet boren dan de bruikbare lenghte van uw boor, vergeet dan nicht dat er een optioneel verlengstuk voor de boor verkrijgbaar is.

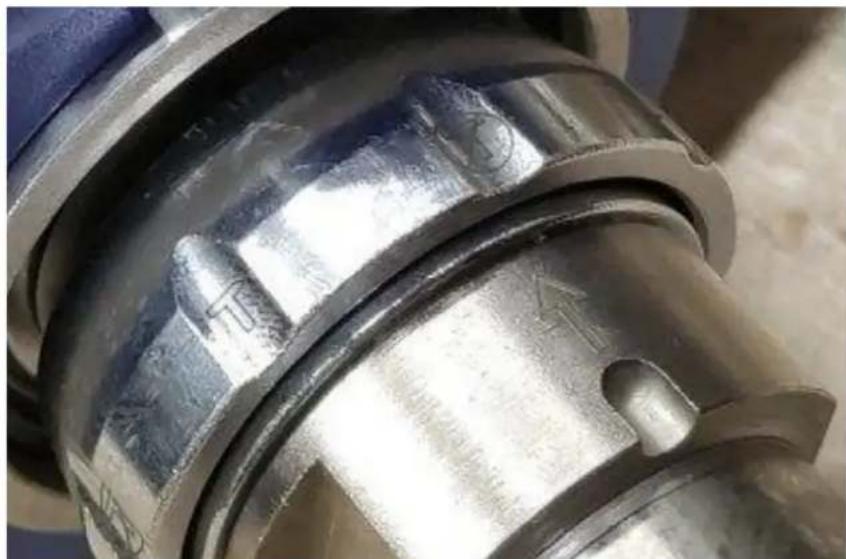

Modusselectiering

De motor van de machine is voorzien van een ring voor het selecteren van de werkstanden, zodate in twee verschillende standen kan worden gewerkt: de micro-impactboorstand en de normale boorstand. Om de micro-impactmodus te selecteren, drukt u eerst op de modusselectiering in derichting van de pijl op de spindel totdat de veer worden samengedrukt. Draai verwolgens de ring maar de "pictogram voor micro-impactmodus," Het pictogram is voor de normale boormodus. De micro-impactmodus heeft de voorkeur bij gebruik van de machine voor droog boren.

OVERBELASTINGSBEVEILIGING

Deze machine is uitergerust met een mechanische koppeling om de operator en de machine te beschermen gegen overmatige koppelkrachten. Als de boor plotseling in de boring vastloopt, slipt们都 veiligheidskoppelping en worden de boorspindel losgekoppeld van de motor.

Zorg ervoor dat de sliptijd van de koppeling Nieteer aan 3-4 seconden bedraagt. Anders za de slijtage en de hitte snel toenemen en de veiligheidskoppeling kapotgaan. Zorg ervoor dat de boor Niet vastloopt tijdens het gebruik.

Een versleten koppeling moet worden verrangen door een specialist in een erkend reparatiewerkplaats.

Overstroombeveiling

Er zitten 2 LED-indicatoren op het apparaat. Wanner het elektrische gereedschap een overstroomconditie heeft, gaat er een rood lampje branden om de gebruiker te waarschuwen dat de maximale stroomsterkte is bereikt.

Wanner het rode lampje brandt, treedt de overstroombeveiliging in werkig en schakelt de motor onmiddelijk uit. Voordat de motor opnieuw worden gestart, moet er een volledige inspectie wordenuitgevoerd. En het elektrische gereedschap moet ontladen worden. Anders kan de motor beschadigd raken en/of können er gevaarlijke situatuies ontstaan.

Overspanningsbeveiliging

De elektronische boormotor kan tijdelijk op 260V worden gebruikt. Hogere spanningen können onherstelbare schade veroorzaken. Houd er rekencing mee dat wanner u de machine met een generator LAST werken, er geen hogere spanningspieken ontstaan.

Als het elektrisch gereedschap tijdens het gebruik van de machine in overspanning verkeert, treedt de overspanningsbeveiliging in werkung en wordt het elektrisch gereedschap volledig uitgeschakeld. Controllerervolgens de spanning van de voeding en verrang deze indien nodig door een geschikt exemplaar.

Oververhittingsbeveiliging

Als de temperatuur van de motor te hoog worden, treedt de thermische beveiliging in werkung en gaan de gele led-indicatoren branden. De motor worden dan uitgeschakeld. Wanner dit geleurt, mag u de motor Niet meteen opnieuw starten. Laat de motor algtd onceveer 2-3 minuten afkoelen.

Bescherming van automatisch stoppende koolborstels

Wanner de koolborstel bijna het einde van zich levensduur heeft bereikt, stopt het elektrische gereedschap automatisch om de motor te beschermen gegen verdere schade.

Het waarschuwingssystem voor koolborstels bestaat uit 2 LED-indicatoren met een rood lampje en een geel lampje. Als zowel het rode als het gele lampje branden, moet de gebruiker de koolborstels controeren en indien nodig verwangen. Vergeet Niet dat u ze.altijd alsaar moet verwangen.

ONDERHOUD

Waarschuwing!

Alle reparatie- en onderhoudswerkzaamheden dienen te worden uitgevoerd verwijl de stroom isuitgeschakeld en de stekker uit het stopcontact is getrokken.

Dagelijks onderhoud van elektrisch gereedschap (raadpleeg het onderhoudsschema)

Controller of alle bouten, schroeven en moeren goed vastzitten.

Controller of lekkage is bij de waterafdichtingen.

Controller of er een lekkage in de versnellingsbak zit.

Controller of PRCD goed functioneert.

Houd de gehele machine schoon en droog.

Let op de automatisch stoppende koolborstels. Wanneer ze het einde van hun levensduur hebben bereikt of de waarschuwingslampjes branden, dient u ze onmiddelijk te latent controleren en verrangen. Om de koolborstel te verrangen, verwijdert u eerst het deksel van de koolborstelhouser en trekt u de koolborstel uit de houder. Plaats verwolgens een neue en doe het deksel er weeop. Herhaal de procedure met de andere koolborstel.

Controller de staat van het smeermiddel in de versnellingsbak nadat de versnellingsbak 300 bedrijfsuren heeft gemaakt. Als er te veel onzuiverheden in het smeermiddel zitten, maar het smeermiddel dan onmiddelijk verrangen door een specialist of een erkend reparatiebedrijf.

Wanner u het apparaat Niet gebruikt, verwijder dan eerst de boor en maak verrolgens het hele apparaat schoon. Vergeet Niet om de draad van de spindel in te vetten. Bewaar het gereedschap dat Niet in gebruik is buiten bereik van kinderen en in een droge omgeving.

Meten van de isolatieweerstand. Meet de isolatieweerstandussen de spanningvoerende delen en de behuizing met een 500V-ohmmeter. De waarde mag Niet kleiner zich dan 7M

Problemen oplossen met elektrisch gereedschap (raadpleeg de tabel met probleemoplossingen)

Als het elektrische gereedschapijdens het gebruik defect raakt, neem dan onmiddelijk contact op met een reparatiewerkplaats in de buurt. Demonteer het elektrische gereedschap Niet zichl.

Elektrische onderdelen zoals de rotor-stator, de printplaat, het netsnoer, de stekkers, etc. dienen door een gespecialiseerde elektricien te worden gecontroleerd en gerepareerd.

ONDERHOUDSSCHEMA

Onderhoudsartikelen(dingen die gecontrolerdoemeten worden)	ledere keervoor gezruik	De eerste maand of na25 werkuren	De derde maand of daarna bereikt50 werkuren	Elk jaar of nadat 200werkuren zichbereikt
Lekkage vanversnellingsbakafdichtingen
Water)dicht lekkage af
Stroomkabel
PRCD-werking
Boorspindel roterend
Slijtage van de boorspindel
Werking van denetschakelaar
Smeren van spindeldraad
Waterklep openen ensluiten
Bouten en moeren
Koolborstels
Versnellingsbakolie
Algemene schoonmaak

PROBLEEMOPISSING

Schuld	Mogelijkoorzaak	Oplossing
Boormotor werknet Niet	1. Netvoeding onderbroken of stekker zitlos2.PRCD worden nicht gereset of verliestcontact op PRCD3. Stroomkabel of schakelaar beschadigd4.Rotor-stator beschadigd5.Los contact op koolborstel of borstelszijn versleten	1. Sluit een ander elektrisch apparaat aan en controllerer de werkung ervan, of draai de stekker vast.2. Druk op de RESET-knop op de PRCD ofvervang deze door een neue.3. Laat ze door een elektrotechnischspecialist controlleren en indien nodigvervangen.4. Laat ze door een elektrotechnischspecialist controlleren en indien nodigvervangen.5. Controller of de borstel korter is dan 6mm,vervang deze indien nodig
Lekkage op de waterafdichtingen	Waterafdichtingen versletenWaterafdichtingen verrangen	Vervang waterafdichtingen
Boor blijft hangen of vastzitten	1. De versnellungen+zijniet Niet goed in- ofuitgeschakeld.2. Versleten koppeleng3. Gewapend staal of materiaal zorgtervoordat de boor blijft hangen ofvastloopt.4. Versnellingsbak beschadigd	1. De versnellingsspook is Niet vergrendeld bij het draaien. Draai het maar gewennen positie totdat het vastklikt.2. Laat de frictieplaten van de koppeleng verrangen.3. Nadat u de machine hebuitgeschakeld,kestu de positie van deboor een beetje aanpassen met behulpvan een sleutel. Klop voorlichtig en meteen houten hamersteel op de buis totdatde vastzittende boorkern eruit glijdt.4. Laat de versnellingsbak verrangen dooreen specialist
De boorsnelheidis veel te laag	1. Einde levensduur van de boor ofsegmenten zichniet in goede staat2. Te veel waterstroom zorgt ervoor datsegmenten inefficient snijden.3. De boor is bot.4. Raakt de verstevigde staaf of er zittente veel harde onzuiverheden in.5. De verbindingsmatrix van de boor verrormt.	1. Controller de boor en de segmenten envervang ze indien nodig.2. Draai de kraan zichn't en verlaag dewaterdruk om de waterstroom teverminderen.3. Slijp de segmenten opnieuw.4. Verminder de druk op de boor om doorde wapeningsstaaf te boren. Neem waartoe als je doorenjdt.5. Pas de snijrichting aan en zorg dat deboor loodrecht op het snijvlak staat.
Boorspindiewiebelt	Boorspindel versleten	Controller of de spindel versleten is envervang deze indien nodig
Ring van vuurgegenereed op rotorcommutator	1. Er is sprake van kortsluiting ofonderbreking in de rotorspoelen.2. Verlies van effectiviteit of los contact opde koolborstelveer3. De commutator is versleten.	1.Laat de rotor controleren en indiennodigvervangen.2.Maak de veer schoon of pas de drukaan, of verlang indien nodig dekoolborstels3. Vervang de rotor door een neue.Alle reparatiewerkzaamheden dienen door een specialist of een erkendreparatiebedrijf te worden uitgevoerd!
