CDM 2200D TITAN KIT - Fúró MSW - Ingyenes használati útmutató

Terméktípus	Gyémánt magfúró
Márka	MSW
Modell	CDM 2200D TITAN KIT
Névleges feszültség	230 V ~ / 50 Hz
Névleges teljesítmény	2200 W
Védelmi osztály	II
Üresjárati sebesség (1. sebesség)	585 ford/perc (max. átmérő 162 mm)
Üresjárati sebesség (2. sebesség)	1300 ford/perc (max. átmérő 82 mm)
Méretek (H x Mé x Mag)	1045 x 460 x 555 mm
Súly	53,3 kg
Orsómenet	1-1/4" UNC (külső hím) és G1/2" (belső nőstény)
Fúrótípus	Gyémánt koronafúró (nedves/száraz)
Működési mód	Normál fúrás és mikroütve fúrás
Biztonsági berendezés	PRCD (hordozható differenciálkapcsoló, 10 mA)
Mechanikai védelem	Csúszó biztonsági tengelykapcsoló
Elektromos védelem	Túláram-, túlfeszültség-, túlmelegedésvédelem és automatikus kefe leállás
Hűtés	Motor: léghűtés; Fúró: vízhűtés
Sebességváltó	2 fokozatú mechanikus olajfürdős sebességváltó
Karbantartás	Ellenőrizze a szénkeféket, a sebességváltó kenőanyagát (300 óránként), a tömítéseket
Használat	Függőleges és szögletes fúrás, szárazon vagy nedvesen

Gyakran ismételt kérdések - CDM 2200D TITAN KIT MSW

Hogyan cseréljem ki a gyémánt fúrót?

A fúró cseréje előtt húzza ki a tápellátást. Használjon 32 mm-es kulcsot az orsón és 41 mm-es kulcsot a fúrón. Egyszerre forgassa a csavarozáshoz. Vigyen fel vízálló zsírt a menetre a későbbi eltávolítás megkönnyítésére. A menet típusa 1-1/4" UNC.

Hogyan válasszam ki a megfelelő sebességet?

A gép két mechanikus sebességgel rendelkezik. Válassza ki a sebességet a fúró átmérője alapján: nagy átmérőknél (162 mm-ig) használja a lassú sebességet (585 ford/perc), kis átmérőknél (82 mm-ig) használja a gyors sebességet (1300 ford/perc). A sebességváltás csak álló helyzetben történik, a választót a reteszelésig forgatva.

Mi a teendő, ha a motor hirtelen leáll?

Először ellenőrizze, hogy a PRCD nem kapcsolt le (nyomja meg a RESET gombot). Ha a piros jelzőfény világít, túláramvédelem lépett működésbe: húzza ki a szerszámot és ellenőrizze. Ha a sárga jelzőfény világít, az hővédelem: hagyja hűlni 2-3 percig, mielőtt újraindítja.

Hogyan csatlakoztassam a vízellátást?

Rögzítsen egy tömlőt a vízellátás gyorscsatlakozójához. Használjon tiszta vizet, maximum 3 bar nyomással. A víz a fúró hűtésére szolgál. Győződjön meg arról, hogy a víz nem jut a motorba. Ha a vízgyűrűn lévő jelzőlyuk szivárog, azonnal cserélje ki a tömítéseket.

Mikor kell kicserélni a szénkeféket?

A szénkeféket ellenőrizni kell, ha a piros és sárga LED jelzőfények egyszerre világítanak. Ez azt jelzi, hogy majdnem elhasználódtak. Mindig cserélje ki mindkét kefét párban. A minimális hosszúság 6 mm. Szükség esetén forduljon szakemberhez.

Mi a biztonsági tengelykapcsoló funkciója?

A mechanikus tengelykapcsoló védi a kezelőt és a gépet a fúró hirtelen elakadása esetén. Csúszik és leválasztja az orsót a motorról a rángatás elkerülése érdekében. A csúszási idő nem haladhatja meg a 3-4 másodpercet a kopás elkerülése érdekében. A kopott tengelykapcsolót szakemberrel kell kicseréltetni.

Hogyan használjam a mikroütve módot?

Nyomja meg a módválasztó gyűrűt a nyíl irányába az orsón, amíg a rugó összenyomódik, majd forgassa el a gyűrűt a 'T' ikonnal jelölt pozícióba (mikroütve mód). Ez a mód száraz fúráshoz ajánlott, mert megkönnyíti a vágást kemény anyagokban.

Mit jelentenek a piros és sárga LED jelzőfények?

Piros jelzőfény: túláram vagy védelem aktiválva. Sárga jelzőfény: motor túlmelegedése. Ha mindkettő egyszerre világít, az azt jelzi, hogy a szénkefék elhasználódtak és cserélni kell. A megfelelő teendőkért olvassa el a kézikönyvet.

Hogyan karbantartsam a sebességváltót?

A sebességváltó fröccsenő kenést használ. Ellenőrizze a kenőanyag állapotát 300 üzemóra után. Ha a kenőanyag szennyeződést tartalmaz, cseréltesse ki szakemberrel. Végezzen általános karbantartást minden 200 munkaóra után.

Milyen tartozékok állnak rendelkezésre?

Adapterek különböző menetű fúrókhoz, fúróhosszabbítók, súrlódáscsökkentő gyűrű, pillangóanyás rögzítőkészlet, és szögállítású fúróállvány. Kizárólag a gyártó által ajánlott eredeti tartozékokat használja.

HASZNÁLATI ÚTMUTATÓ CDM 2200D TITAN KIT MSW

Kérjuk, vegye figylembe, hogy ez a hasznalati utmutató gépi forditással keszült. Arra torekszünk, hogy a forditások a lehtő legpontosabbak legyenek, azonban egytlen gépi forditás sem tökeletes, és nem is celja, hogy helyettesíse az emberi forditást. A hivatalos hasznalati utmutató az angol nyelvú valtozat. A forditásban keletkezzett elteresek vagy különbségek nem kõtelező érvényuek, és nincs jogi hatásuk a megfeleloseg vagy a vegrehajtás szempontjábl. Ha bármilyen kerdés merül fel a hasznalati utmutatóban szereplő informácik pontosságával kapcsolatban, kérjuk, hivatkozzon ezen tartalmak angol nyelvú valtozatára, amely a hivatalos valtozat.

Muszaki adatok

Paramétr leírása	Paramétr értéke
Precíosi méleg	Gyémántfúró berendezés
Modell	MSW-CDM 2200D TITAN KIT
Névleges feszült ség [V~] / frekvencia [Hz]	230/50
Névleges teljesítmény [W]	2200
Védelmi osztály	II
Terheletlen fordulatszám [rpm] / Max átmérő [mm]	585 / 162
Terheletlen fordulatszám [rpm] / Max átmérő [mm]	1300 / 82
Mérétek (szélesség x mélység x magasság) [mm]	1045 x 460 x 555
Súly [kg]	53,3

Olvassa el es értse meg ez t a kezikonyvet, mielott elkezdené a munkat a gyemant magfuro motorokkal. Mentsd el ez t a hasznalati utmutatot a késobbi hasznalatra.

Forduljon szakemberekhez, ha a jelen utmutato elolvasasa utan meg mindig bizonytalan a kezelési eljárásokkal kapcsolatban. Ha további kerdesei vannak termekeink hasznalatalval kapcsolatban, további informaciókert forduljon hozzank vagy hivatalos forgalmazóinkhoz.

A gépet beton, falazat, kő és hasonlo anyagok gyémant magfúrasá terveztek.

A felhasznaló feel a keszülék nem rendeltetesszeru hasznalataból eredő károkér.

Az olyan termekek, mint a vagogepek, csiszolok, furok, amelyek anyagot csiszolnak vagy formaznak, olyan port es gozoket termelhetnek, amelyek veszelyes vegyi anyagokat tartalmazhatnak. Ellenorizea feldolgozni kivistanyag jellegét, es hasznaljon megfelelo légzómaszkot. A nem hitelesitett potalkatrészek és barmilyen modosítás tilos a termekeinken.

Szimbólumok

	Általános veszélyre való figyelmeztétés. A biztonsági óvintézkedèsek és utasítások be nem tartasa áramütest, tüzet és/vagy súlyos sérülèseket okozhat.
	A munka megkezdéselött olvassa el figyelmesen az összes biztonsági figyelmeztétés és utasítást.
	A kezelő védelme érdekében mindig viseljen jováhagyott egyeni védöfelszerelást.
	M Mindig viseljen megfelelő védókesztyǔt.
	Ne dobja ki az elektromos szerszámokat, tartozékokat és csomagolást a háztartásihulladékkal együtt. A használt elektromos szerszámokat külön kell gyüjteni, és vissza kell juttatni egy környezetbarát úrahasznosító lêtesitménye.
	A termék megfelel a vonatkoź biztonsági előirásoknak.
A karbantartási vagy javítási munkálatok megkezdésé elótt győzódjön meg arról, hogy a hálózati csatlakozó t kihúzta a hálózataból.
Figyelmeztetés veszélyes feszültsegre.
A szakadás vagy vágás veszélye.
Figyelmeztetés a forró felületre.
II. osztályú eszköz.

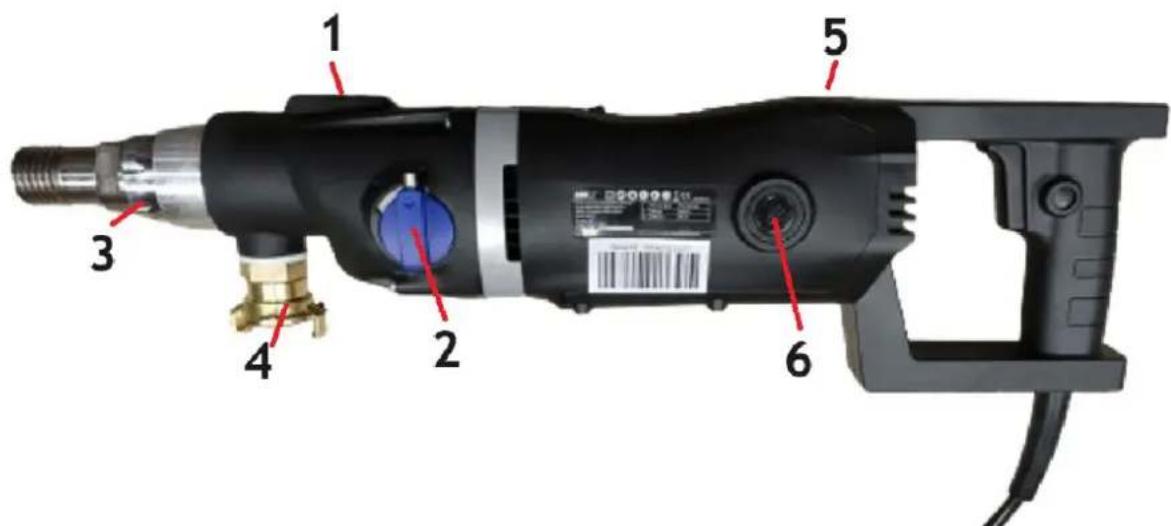

A keszülék leirasa

1-Buborekszint.

2-Kétfokozatu sebességvalaszto csapszeggel.

3- uzemmodvalaszto gyur a mikrouteses es normal uzemmodhoz.

4-Gyors vizcsocsatlakozo/gyorpsorzivocscsatlakozo.

5 - Piros/sarga LED fény.

6-Szenkefek.

BIZTONSAGI UTASITÁSOK

MunkaterületBiztonsága

Tartsa a munkaterületet tisztan és jól megvilágítva. A rendetlen vagy kivilágítatlan munkaterületek balesetveszélyesek.

Ne muködtesse az elektromos szerszámot robbanásveszélyes környezetben, pédául gyúlékony folyadékok, gázok vagy por jelenlétében. Az elektromos szerszám szíkrákat bocsát ki, amelyek meggyujthatják a port és a füstöt.

Tartsa távol a gyermekeket és mászemélyeket az elektromos szerszámok használá koszen. Ha a kezelő figyelmét elterelik, elvesztiheti az irányítást az elektromos szerszám felett.

Elektromosságra vonatkozóBiztonsági szabályok

Az elektromos szerszám dugaszának illeszkednie kell a konnektorhoz. Soha, semmilyen körülmények között ne módosítsa a dugót. Ne használjon foldelt (foldelt) páegységgel rendelkež adaptercsatlakozókat. A nem módosított dugaszok és a megfelelo konnektorokCsökkentik az áramütés veszelyét.

Kerülje a test erintkezését foldelt vagy foldelt felületekkel, peldául csövekkel, radiatorokkal, tüzhelyekkel és hütőszekrényekkel.

Ne tegye ki az elektromos szerszámokat esonek vagy nedves körulményeknek. Az elektromos szerszámba keruló viz noveli az aramütés veszélyét.

Soha ne használja a gezetéket az elektromos szerszám hordozására, húzására vagy kihúzására. Tartsa a zsinórt távol a hóól, olajól, éles szélektól vagy mozgo alkatrészektól. A sérúlt vagy össegabalyodott gezetékek novelik az áramütés veszelyét.

Ha kulteri hasznalatban levő elektromos szerszámmal dolgozik,Csak olyan hosszabbítót használjon, amely kultéri hasznalatra alkalmas. A kultéri hasznalatra alkalmas gezeték használata csökkenti az áramütés veszélyét.

Ha elkerülhetetlen az elektromos szerszám nedves környezetben történő üzemeltete, használjon hibásáramú keszüléket (RCD). A megszakító kapcsoló használata csökkenti az áramütés veszelyét.

Személyekre vonahtkoz biztonsági szabályok

Maradjon éber és figyeljen, amikor elektramos szerszámot kezel. Ne használja az elektramos szerszámot fárdtan, illetve kábitószer, alkohol vagy gyógyszer hatása alatt. Az elektramos szerszám használata közbeni egy pillanatny figyelmetlenség súlyos személyi sérülést okozhat.

Mindig viseljen egyeni védöfelszerelést. A megfelelo körulmények kozott használt védöfelszerelések, mint például porvédő maszk, csuszásmentes talpú csizma, védösisak vagy hallásvédő, csökkentik a személyi sérülések számát.

Kerülje el a nem szandekos inditast. Győzódjön meg rola, hogy a kapcsoló kikapcsolt helyzetben van, mielótt csatlakoztatja az áramforrást és/vagy az akkumulátorcsomagot, felveszi vagy hordoza a szerszámot. Az elektramos szerszámok úgy történő hordozása, hogy az ujjá a kapcsolón van, vagy a kapcsoló bekapsolt allapotban lévo elektramos szerszámok feszültseg alá helyezése sérülést okozhat.

Az elektramos szerszám bekapcsolása elótt távolítsa el a beallitószerszámot vagy a villaskulcsot. Az elektramos szerszám forgo réséhez rögzített szerszám vagy kulcs személyi sérülést okozhat.

Ne essunk tulzaskob. Mindig tartsa meg a megfelelo labtartast es egyensulyt. EzBiztositja az elektromos szerszam jobb iranyitasat varatlan helyzetekben.

Öltözzön megfeleloen. Ne viseljen bó ruházatot vagy ékszereket. Tartsa távol Haját, ruházatát és kesztyújét a mozgo alkatrészektól. A laza ruhák, ékszerek vagy hosszú Haj beakadhatnak a mozgo alkatrészekbe.

Ha porelszivora es porgyujto berendezesre van szukseg, gondoskodjon azok megfelelo csatlakoztatasarol es hasznalatarol. A porelszivo hasznalataCsokkenteti a porral kapcsolatos veszelyeket.

Elektromos szerszámok használata és gondo;zása

Ne terhelje tul az elektromos szerszámot. Használjon a munkához megfelelo elektromos szerszámot. A megfelelovel jobb ésBiztonságosabb helyzetben fog dolgozni a bejentett teljesitménytartományával.

Ne használjon elektromos szerszámot serultakapsolóval. Az olyan elektromos szerszám, amelyet nem lehet a saját kapcsolójalval be-és kikapcsolni, veszélyes, és meg kell javitani.

Húzza ki a csatlakozót az áramforrásból és/vagy vegye ki az akkumulátort, mielótt bármilyen beallitást elvegezne, tartozékot cserélne vagy az elektromos szerszámokat tárolná. Ez aBiztonsági intézkedés megakadályozhatja, hogy az elektromos szerszám akaratlanul elinduljon.

Az üresen allyo elektramos szerszamokat tartsa gyermekek elol elzarva, es ne engedje, hogy az elektromos szerszamot vagy ezt a hasznalati utasitast nem ismero szemelyek kezeljek. Az elektromos szerszamok veszelyesek a képzeten felhasznalok kezeben.

Rendszeresen karbantartja az elektramos szerszámot. Ellenőrize a mozgo alkatrészek helytelen beallításat vagy kõtesét, az alkatrészek törését és minden más olyan allapotot, amelybefolyásolhatja az elektramos szerszám működsét. Ha megserült, használat elótt javittassa meg az elektramos szerszámot.

Tartsa a vagoszerszamokat élesen és tisztan. A megfeleloen karbantartott, éles vagoelekkel rendelkezo vagoszerszamok kevesbe akadnak el, és konnyebben gezehetők.

Használja az elektramos szerszámot, a tartozékokat és a fúrófejet stb. a jelen használati utasításnak megfeleloen, figyelembe参加会议 a munkakörulményeket és az elvégzendő munkát is. Az elektramos szerszám rendeltetésszerő hasznalatától eltérő műveletekhez történő használata veszelyes helyzetet eredményezhet.

Szolgaltatas

Az elektromos szerszámot kizárolag szakképzett szemelyzettel és eredeti pótalkatrészekkel javittassa.

FúromotorBiztonságióvintézkedesek

Minding viseljen hallásvédelmet. A fúromotorok használata során a munkaterületen keletkező zaj halláskárosodást okozhat.

Fúras kozben tartson megfelelo távolsagot a fúroszerszámól, és ne érintse meg a forgo alkatrészeket. Védje a veszelyes zónát, és tartsa távol tóle a gyermekeket és más személyeket. A leeső és szétfröccsenő alkatrészek serülseket okozhatnak.

Ez a gyémant magfúro kizárolag professzionalis használatra keszult, és csak képzett szemelyzet kezelheti. Rendeltétese kizárolag kozet, beton és falazat furusára szolgál.

Müködes kozben be kell tartani a vonatkoz elóirásokat.

A fúromotort rendszeresen (kb. 6 havonta) szakembernek kell ellenoriznie.

Fuggoleges furas ck megelelo vizgyujo berendezessel.

Kapcsolja ki az elektromos szerszámot, ha az barmilyen okból megáll, ésCsak akkor kapcsolja beújra, ha meggyózódott arról, hogy a fúrófej szabadon forog.

HASZNÁLATI UTMUTATO

Ellenorizze indítás elótt

Vizsgalja meg szemrevetelezessel az elektromos szerszamot, es ellenorizze, hogy a halozati feszultseg megfeel-e a szerszám nevtablaján felttuntetett feszultsegnek.

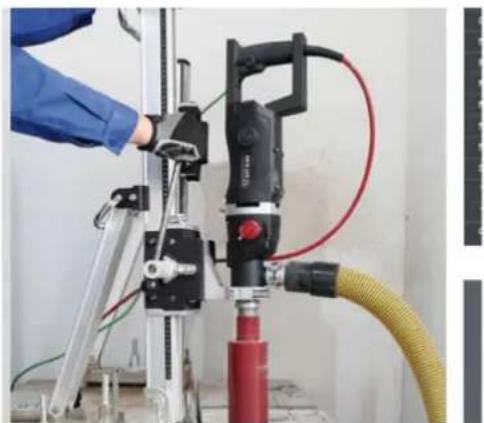

A fúromotor és az allvány rögzítese és felszerelése

A furoallvanyra tortenofelszereléskor gyozodjon meg arrol, hogy az elektromos szerszam ki van huzva a halozatbol.

A gép allófúrasra is hasznalható. Az ilyen típusu motorok felszerelésekor Φ 60 mm-es rögzitókonzolt kell hasznalni.

Ha vakuum asapot hasznal a furoallvany rogztesehez, gyozodjon meg arrol, hogy a vakuum legendo (minimum -0,8 bar), es gyrozodjon meg arrol, hogy a tomitesek nem koptak el.

Hasznaljon tagulasi horgonycsavart egy szarnyasanya rogzitokeszlettel egyutt az allvany rogzitesehz a felulethez. A rogzitolemezt az allvany talpanak kozepen kell elhelyezni. A rogzités utan allitson be 4 szintezocsavart az alapon a jo szintezesi helyzet elereshez.

A vizgyujto eszkoz hasznalata erosen ajanlott. A gep képes szaraz furasra porelszivoval, és nedves furasra, miközben vizellato berendezés van csatlakoztatva.

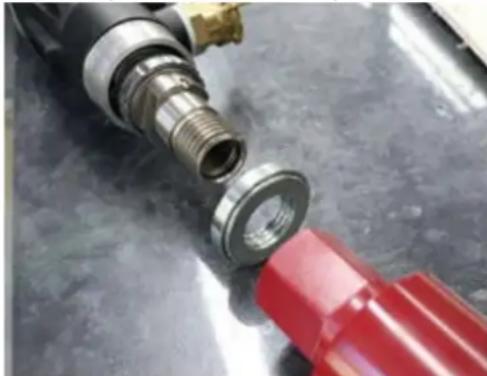

A furoszár használata és cseréje

A gyemantmagos furofej egy ureges furocsó, amely gyemanttal impregnált, forrasztott vagy hegesztett szegmensekkel van ellatva. Két fó típusa van a gyemant magfurofejnek: nedves típusú furofej és szaraz típusú furofej. és az orso külso külso menete 1-1/4" UNC. A gép nedves és szaraz furasra egyarant alkalmas. Az orso menete kivülrol 1-1/4" UNC külso menetes, belülrol pedig G1/2" belso menetes.

Vízálló zsírral mind a fúroszár menétén, mind az orso menétén a rozsdvédelem és a fúroszár konnyú eltávolításá érdekében.

A furoszár felszereléséhez egyszerüen húzza a furoszárat a furoorsóra. Az orso és a furoszár kozotti(optional surlódaşgátlo gyurüvel konnyebben eltávolithatja a furoszárat.

A furoszár elezési és cserelési munkalatainak megkezdese elott gyózódjön meg rola, hogy kihúztá a dugó t a halózataból.

Az elektramos szerszám és a fúrófej nehéz, mindig viseljen védókesztyút, hogy a kezet ne vágák vagy Szakitsák el a szegmensek.

A furoszar cserejéhez hasznaljon egy 32 mm-es csavarkulcsot a furoorsón es egy 41 mm-es csavarkulcsot a furoszáron.

A kūlɒnbózǒ kūlsǒ menettel rendelkezǒ fúróSZárakhoztartozékként adapterek állnak rendelkezésre.

Hagyja a furofejet terhelés nélkül forogni a felszerelés után. A radialis futásnak meg kell felelnie a követelménynek.

A furomotor hutsi mopszerei

A furomotor hajtomvuben levofogaskerekek froccseno tipusu kenest hasznalnak a lehuleshez.

A furofej gyémantszegmensei vizaramot hasznalnak a lehuleshez.

Ami a motort illeti, a leghutés az allóresz és a rotor egy részének hutsére szolgál.

Áramra csatlakoztatás

Az aramutés veszelyenek csökkentese és a kezelő védelme erdekében a fúromotorCsak hordozhato hibásaramú keszülékkel (PRCD) vagy foldi megszakítóval (GFCI) muködtethető.

A tapegységhez valo cisatlakoztatas utan elszor nyomja meg a PRCD "RESET" gombjat, hogy az aramkor feszültseg ala kerüljön az elektromos szerszámhoz. Feszültsegcsökkenés eseten a PRCD

kikapcsol, majd az áramellatas helyreallitasa után uyra be kell kapcsolni. A hibaáram, amelynél a PRCD kikapcsol, 10mA.

Soha ne tegye a PRCD-t vizbe. Mielott elkezdené a munkat, ellenorizze a megfelelo mukodest a PRCD TEST gombjanak megnyomásával. Soha ne mukodtesse a gyémantfúrot RCD vagy PRCD nélkül kozvetlenul a halózati áramforrársól.

Vizellatási csatlakozás

A vizellatas csatlakoztatasahoz csatlakoztassa a gyorscsatlakozot egy viztomlohoz. Tiszta vizet hasznaljon, es a maximalis viznyomas ne haladja meg a 3 bar-t.

A viz hütőközegként szolgál, hogy a fúrófej fúras közben ne melegedjen fel nagyon.

A furas soran keletkez por es rzescsek elzarhatjak a vizellato rendszert. Ellenorizze es szukseg eseten kotrassa ki.

A nem tiszta viz hasznalata felgyorsitja a vizzaró gyur elhasznalódásanak folyamatát.

Soha ne engedje, hogy viz keruljön a motorba. Ez áramütéshez gezethet.

A kézi típusú fúromotorok esétében a vizellató galleron van egy kis jelzonyilás. Ha ez a lyuk vizet szivárogtat, az azt jelzi, hogy a vizzáró tomitések elhasznalódtak. Azonnal cserélje ki öket.

Sebességek kivalasztása

A gép mechanikus, 2 sebességes olajfurdós sebességváltóval van felszerelve.

Valassza ki a fordulatszamot a furusi atméronek megfeleloen (lásd a szerszám címtáblaját).

Sebességválasztás vagy sebességvaltásCsak akkor vegezhetó,ha az szerszám ki van kapcsolva.A sebességvalto-választó az oramutató jarásával megegyezo vagy ellentétes irányban a kivant allásba fordítja, amig be nem reteszelódk. A fordulatszm-valtas megkönnyitese erdekében forditsa el kissé a furoorsot egy csavarkulccsal.

A névtablán felttuntetett maximális atmérók és sebességek átlagos kemenységú betonon alapulnak. A sebesség a kulönboző anyagkeménységgel valtozik. Vasbeton eseten valassza a lassabb sebességet.

Furas

A gépet mindig terhelés nélkül kapcsolja be.

A bekapcsolás után nyissa ki a vizellató szelepet.

Amikor a furofej kozepból viz folyik, akkor lassan és ovatosan kezdje meg a vágást.

Kézi fúrás esétén a vágást a vágási felülethez bizonyos szögben kölítve kezdje meg. Miután a vágási felületen V alaku bevágást furt, igazítsa a fúrófejet a megfelelo meróleges szögbe, miközben elegendo adagolási nyomást tart a fúrófejen.

Novelje az elotolasi nyomast, ha a vagasi melyseg kb. 10 mm.

Figyeljen a motor fordulatszámára, ha fús kózben jelentósen leassul, csökkentse az elótolási nyomást, hogy a fúrófej ne ragadjon le.

Figyelje a motor allapotát is. Ha füstöl, és erzi a füstszagot, lassan húzza fel az elektromos szerszámot az elótét fogantuyujánál fogva, majd lassan és ovatosan folytassa úra a fúrást, hogy megakadályozza a fúromotor leegését a hosszan tartó tulterhelés miatt.

Amikor a vágás már majdnem befejezóðdt, kérjuk, hogy ezen a ponton csökkentse a nyomást. Alkalmazza az elektromos szerszámot lassan és egyenletesen, amíg a szerszámhegy át nem törik.

Vannak fuggoleges furasok es szogletes furasok. Szogletes furas esetén hasznalja a furoallvany szogbeallitó funkciojat.

A furofej nagyobb valszinuseggel akad el, ha a furasi sebesseg tul gyors, vagy ha az elotolasi nyomas tul nagy.

Ha a tapsebesség nagyon lassúva valik, és a viz altalában tiszta, de fémtörmelekkel együtt távozik, az arra utal, hogy a betonacéllal találkozunk. Ha ez bekövetkezik, rezgés kezdódk. Csökkentse az adagolásni nyomást, és hagyja, hogy a bit a saját tempójaban haladjon. Kérjuk, vegye figyelembe, hogy az adagolásni nyomás ne legyen tul lassu.

Ha fadeszkán, vastag aszfalton vagy aszfaltfilzen vágunk keresztül, az áram megnó. Ezen a ponton csökkentse a meghajtóerőt, és lassan alkalmazza azt a fúrs folytatatasához.

Ha mélyebbre kell furnia, mint amekkora a furoszár hasznos hossza, ne feledje, hogy rendelkezesre all az.optionalis furoszárhosszabbito.

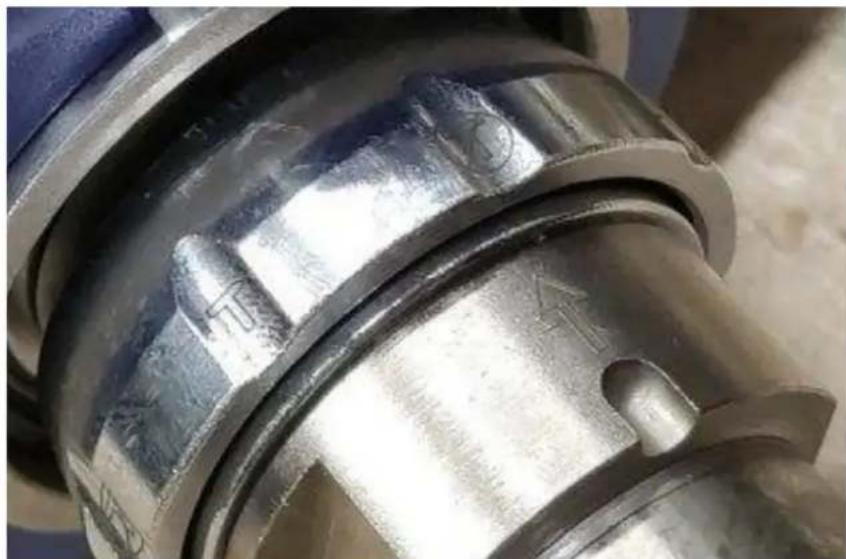

Uzemmodvalaszto gyuru

A gép motorja uzemmódválasztó gyürüvel rendelkezik, amellyel 2 különbozó uzemmódban dolgozhat: mikroutéses fúrisi uzemmód és normal fúrisi uzemmód. A mikroutéses uzemmód kivalasztásahoz először nyomj az uzemmódválasztó gyürüt az orsön levő nyí irányat követte, amig a rugó össze nem nyomódik. Ezután fordítsa a gyürüt a "" ikonra a mikroutéses uzemmódhoz, a "" ikon a normal fúrisi uzemmódhoz. A mikroutéses uzemmódot előnyben kell részesitéseni, ha a gépet száraz fús长沙市ködtetjuk.

TULTERHELES ELLENI VEDELEM

Mechanikai védelem

Ez a gép mechanikus tengelykapcsolóval van felszerelve, hogy megvédje a kezelôt és a gépet a tulzott nyomatekerőktól. Ha a fúrófej hirtelen megakad a furatban, ez a biztonsági tengelykapcsoló kicsúszik, és a fúróorsót leválasztja a motorrál.

Győzórdjön meg rola, hagy a tengelykapcsoló csuszásí ideje nem tobb mint 3-4 masodperc. Ellenkező esetben a kopás és a hó gyorsan novekszik, és tönkreteszi a biztonsági tengelykapcsolót. Kérjuk, hogy működés kozben kerülje a fúroszár beragadását.

Az elhasznalodott tengelykapcsolot a hivatalos javitomuhely szakberenek kell kicserelnie.

Tulfeszültsgévedelem

A gépen 2 LED kijelzó talalhato. Amikor az elektromos szerszám tuláramos allapotban van, egy piros lámpa vilagit, hogy figyelmeztesse a kezelot a maximalis aram elerésère.

Ha a piros lámpa világít, a tuláramvédelem mūködésbe lép és azonnal leállitja a motort. A motor ujraindítasa elott teljes ellenőrzéd kell végezni. Az elektramos szerszámot pedig ki kell üritién. Ellenkező esetben károsodhat a motor és/vagy veszelyes helyzet eredményezhet.

Tulfeszültseg elleni védelem

Az elektronikus fúromotor ideiglenesen 260 V-on is hasznáhlato. A magasabb feszültsegek helyrehozhatatlan károkat okozhatnak. Felhívuk figyelmét, hogy a gép generatorial történő mücködtetese eseten nem fog nagyobb feszültsegcsúcsokat generalni.

A gép muködése kozben, ha az elektromos szerszám tufszült ségi allapotba kerül, a tufszültsegvédelem muködése belep es teljesen leallitja az elektromos szerszámot. Ezután ellenörizze a tapegység feszült séget, szükség eseten cserélje ki egy megfelelore.

Tulmelegedes termikus vedelem

Ha a motor homérséklete tél magasra emelkedik, a hóvedelem a LED-jelzők sárga fényével bekapcsol, és leállitja a motort. Ha ez történik, ne inditsa újra azonnal a motort. Mindig hagyja a motort lehúnlni 2-3 percig.

Auto-stop szénkefék védelme

Amikor a szénkefe majdnem eleri élettartama végét, az elektromos szerszám automatikusan leall, hogy megvédje a motort a további károsodástól.

A szénkefé figyelmeztétő rendszer 2 LED-es jelzófenyból áll, egy piros és egy sárga fenyból. Ha mind a piros, mind a sárga lámpa világít, a kezelőnek Ellenőriznie kell a szénkeféket, és szükség esétén ki kell cserélnie azokat. Ne feledje, mindig pában cserélje ki öket.

KARBANTARTÁS

Figyelem!

Minden javitasi es karbantartasi munkalatot kikapcsolt halozaton es kihuzott konnektoral keI elvegezni.

Az elektromos szerszám napi karbantartása (lásd a karbantartási utemtervet)

Ellenorizze, hogy minded csavar, csavar esanya jol meg van-e huzva.

Ellenorizze, hogy nem szivarognak-e a vizzaró tomitések.

Ellenorizze, hogy van-e szivargas a sebessegvaltobelsejuben.

Ellenorizze, hogy a PRCD tokeletesen mukodik-e.

Tartsa az egesz gépkészletet tisztan és szarazon.

Ugyeljen az automatikus leallitó szenkefékre. Ha elrik elettartamuk vegét, vagy a figyelmeztetó jelzok vilagitanak, kérjuk, azonnal ellenöriztesse és cseréltesse ki öket. A cseréhez először pávolítsa el a szenkefetartó fedelét, és húzza ki a szenkefét a tartóból. Ezután helyezzen be egy újat, és tegy vissza a fedelet. Ismetelje meg az eljárast a masik szenkefével.

Ellenorizze a sebessegvaltó kenoanyag allapotát, miután a sebessegvaltó elerte a 300 üzemórát. Ha túl suk szennyezódés van a kenóanyagban, azonnal cseréltesse ki a kenoanyagot szakemberrel vagy hivatalos javitoállomással.

Ha nem használja, kérjuk, elóször vegye le a fúrófejet, majd tisztítsa meg az egész gépet. Ne felejtse el megzírožni az orsomenet. A használaton kívuli elektramos szerszámot gyermekek elöl elzarva, száraz helyen kell tárolni.

A szigetelési ellenallás mérese. Mérje meg 500 V-os ohmméterrel a szigetelési ellenallást a feszültseg alatt allo alkatrészek és a haz kozott. Az érték nem lehet kevesebb, mint 7 MΩ.

Az elektromos szerszam hibaelhárítása (lásd a hibaelhárítási tablázatot)

Ha az elektromos szerszam mukodés kozben meghibasodik, kérjuk, azonnal forduljon a kozeli javtoallomashoz. Ne szerelje szét az elektromos szerszámot saját maga.

Az olyan elektramos alkatrészeket, mint a rotor-allyvany, a nyomtatott áramköri lap, a tapkábel, a dugaszok stb. villanyszerelonek kell ellenoriznie és megjavitänia.

GRAFIKA A KARBANTÁSSAL KAPCSOLATBAN

Karbantartási tételek (ellenőrizendő dolgok)	Minden alkalamal használat előtt	Az elő hónapban vagy 25 munkáóra után	A harmadik hónap vagy az 50 munkáóra elérése után	Évente vagy 200 munkáóra elérése után
Sebességvaltó tömtísek
szivárgása
Vízzáró tömítések
szivárgása
Tápkábel
PRCD működése
Fúróorsó fordása
Fúróorsó kopás
Hálozati kapcsoló
működése
Orsó menetes
kenés
Vízszelep nyitása
és zárasa
Csavarok
Szénkefék
Sebességvaltó olaj
Általános tiszítías

HIBAELHÁRITÁS

Hiba	Lehetséges ok	Megoldás
A fúrómotor nem mūködik	1.A hálózati pápellátás megszakadt vagy a dugó meglazult2.PRCD nincs visszaállitva vagy laza érintkezés a PRCD-nél3.Power kábel vagy kapcsoló sérult4.Rotor-stator sérult5.Laza érintkezés a szénkefén vagy a kefék elhasznalódtak	1. Csatlakoztasson egyesian elektromos készüléket, és ellenorizze a mūködését, vagy húzza meg a dugó.2.Nyomja meg a PRCD RESET gombját, vagy cseréleje ki egy Újjal.3. Ellenőriztesse 6ket elektromos szakemberrel, és szükség esetén cseréltesse ki öket.4. Ellenőriztesse 6ket elektromos szakemberrel, és szükség esetén cseréltesse ki öket.5.Ellenőrizze, hogy a kefe hossza rövidebb-e 6 mm-nél, szükség esetén cserélje ki.
Szivárgás a vízzáró tömíteseken	Víztömitések elhasznalódtak Víztömitések cseréje	Cseréleje ki a vízzáró tömíteseket
Fúrófej beragadt vagy beragadt	1.A fogaskerekek nincsenek megfelelothen bekapcsolva vagy kioldva.2.Elhasznalódtt tengelykapcsoló3.A megerósített acél vagy az anyag a fúrószár beragadását vagy beragadását okozza.4.Gearbox sérult	1. A sebességvältó-választó elforgatásakor nem záródk. Forsassa kivánt poziúoba, amig be nem reteszelódk.2. Cseréleje ki a tengelykapcsoló surlódo lemezeit.3. A gép kikapcsolása után allítsa be egy kicsit a bit pozióját a csókulccsal.Óvatosan és gyengéden kopogtassa meg a csövet egy fakalapács szárával, amig a megrekdet fúromag ki nem csúszik.4. Cseréltesse ki a sebességvaltó szakemberrel
A fúrási sebesség tól lassú	1.A fúrófej élettartamának vége vagy a szegmensek nincsenek jo állapotban2.A tól suk vízáramlá sázegmensek nem hatékony vágását okozza.3.A fúrófej tompa.4.Talákozik a megerósített rüddal vagy tól suk kénye szennyezódésell.5.A fúrófej kõtesmatra x deformálódk.	1. Ellenőrize a fúrófejet és a szegmenseket, és szükség esetén cserélje ki öket.2. A vízáramlá csökkentése érdéköben fordítsa le a szelepet, és csökkentse a víznyomást.3. Élesítse üjra a szegmenseket.4.Csökkentse a fúrófej nyomását a megerósített rúd átvágsához. Átvágáskor ismét növelje.5.Aßlítsa be a vágásí irányt, hogy a fúrófej meróleges legyen a vágásí felületre.
Fúróorsó ingadozik	Fúróorsó elhasznalódtott	Ellenőrizable, hogy az orso elhasznalódtott-e, és szükség esetén cserélje ki.
A rotor commutatóraneangetkezett túzgyürú	1.A forgorész tekercseen rovidzárlat vagy megszakitásvan.2.Lose hatékonyság vagy laza éintkezés a szénkefe rugójánál3.Commutator elhasznalódtott.	1. Ellenőriztesse a forgorészt, és szükség esetén cserélje ki.2.Tiszútsa meg a rugó tavgá allítsa be a nyomását, vagy szükség esetén cserélje ki a szénkeféket.3.Cseréleje ki a forgorószt egy Újjal. Minden javítsi munkálatot csak szakemberrel vagy egy erre felhatalmazott javítmühelyben szabad elvegeztetni!
