| Tipo de produto | Carotadeira diamantada |
| Marca | MSW |
| Modelo | CDM 2200D TITAN KIT |
| Tensão nominal | 230 V ~ / 50 Hz |
| Potência nominal | 2200 W |
| Classe de proteção | II |
| Velocidade em vazio (velocidade 1) | 585 rpm (diâmetro máx. 162 mm) |
| Velocidade em vazio (velocidade 2) | 1300 rpm (diâmetro máx. 82 mm) |
| Dimensões (C x L x A) | 1045 x 460 x 555 mm |
| Peso | 53,3 kg |
| Rosca do eixo | 1-1/4" UNC (macho externo) e G1/2" (fêmea interna) |
| Tipo de broca | Coroa diamantada (úmida/seca) |
| Modo de operação | Perfuração normal e perfuração com micro-impacto |
| Dispositivo de segurança | PRCD (disjuntor diferencial portátil, 10 mA) |
| Proteção mecânica | Embreagem de segurança deslizante |
| Proteção elétrica | Proteção contra sobrecorrente, sobretensão, superaquecimento e parada automática das escovas |
| Refrigeração | Motor: refrigeração a ar; Broca: refrigeração a água |
| Caixa de engrenagens | 2 velocidades mecânicas em banho de óleo |
| Manutenção | Verificar escovas de carvão, lubrificante da caixa de engrenagens (a cada 300 h), retentores |
| Uso | Perfuração vertical e angular, a seco ou úmido |
Perguntas frequentes - CDM 2200D TITAN KIT MSW
Perguntas dos utilizadores sobre CDM 2200D TITAN KIT MSW
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Furadeira em formato PDF gratuitamente! Encontre o seu manual CDM 2200D TITAN KIT - MSW e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. CDM 2200D TITAN KIT da marca MSW.
MANUAL DE UTILIZADOR CDM 2200D TITAN KIT MSW
PROGRAMA DE MANTENIMIENTO
Este Manual do Utilizador foi traduzido para sua conveniência atraves de tradução automatica. Foram feitos esforços razoáveis para fornecer uma tradução exata; no entanto, nenhuma tradução automatica é perfeita nem se destina a substituir os tradutores humanos. O Manual do Utilizador oficial é a versão em ingês. Quaisquer discrepâncias ou diferências criadas na tradução não são vinculativas e não tem qualquer efeito jurídico para efeitos de cumprimento ou execuição. Se surgrem quostões relacionadas com a exatidão das informações contidas no Manual do Utilizador, consulte a versão inglesia desses conteudos, que é a versão oficial.
Dados技术和
| Descrição do parâmetro Valor do parâmetro | |
| Nome do produit | Máquina de perfuração com diamante |
| Modelo | MSW-CDM 2200D TITAN KIT |
| Tensão nominal [V~] / frequência [Hz] | 230/50 |
| Potência nominal [W] | 2200 |
| Classe de proteção | II |
| Velocidade semarga [rpm] / Diâmetro máximo [mm] | 585 / 162 |
| Velocidade semarga [rpm] / Diâmetro máximo [mm] | 1300 / 82 |
| Dimensoes [largura x profundidade x alta; mm] | 1045 x 460 x 555 |
| Peso [kg] | 53,3 |
Leia e entrega este manual antes de fazer a trabalho com motores de perfuração com nucleo diamantado. Guarde estemanualde instruçõespara referência futura .
Consulte especialistas caso acreda tenha duvidas sobre os procedimentos operacionais apso ler estas instruções. Caso tenha mais duvidas sobre o uso dethoseiros, nao hesite ementrar em;.
contato conosco ou comthose distribuidores autorizados para obter mais informacoes.
A boa, foi projetada para perfuração com nucleo de diamante em concreto, alvenaria, pedra e materiais similares.
O utilizes o responsavel por quaisquer danos resultantes de uma utilização não intencional do disposicao.
O uso de produits como cortadores, esmerilhadeiras, brocas, que lixam ou moldam materiais pode gerar poira e vapeores que poder conter produits químicos perigosos. Verifique a natureza do material que você pretende processor e use uma mascara respiratória apropriada. Peças de reposicao não autenticadas e qualquer 修改a é ao probidas em nossoiros produits.
Simbolos
| ! | Aviso de perigo geral. O não cumprimento destas precações e instruções de segurar不代表archo que eletrico, incêndio e/ou ferimentos graves. |
| Antes de fazer a trabalho, leia atentamente todos os avisos e instruções de segurar. | |
| Para proteger o operador, use sempre equipamento de proteção individual aprovado. | |
| Use sempre luvas de proteção adequadas. | |
| Não descarte ferramentas eletricas, acessórios e embalagens muito com o lixo dométrico. Ferramentas eletricas usadas devem ser coletadas separamente e devolidas a uma instalação de reciclagem ecologicamente correta. | |
| CE | O produit está em conformidade com as normas de segurança aplicáveis. |
| Antes de.iniciar os travaíhos de manutençao ou reparo, certificado-se de que oplugue\ estja desconectado da redeétrica. | |
| Aviso de voltagem perigosa. | |
| Perigo de rasgar ou cortar. | |
| Aviso de superficie quente. | |
| Dispositivo de classe II. |

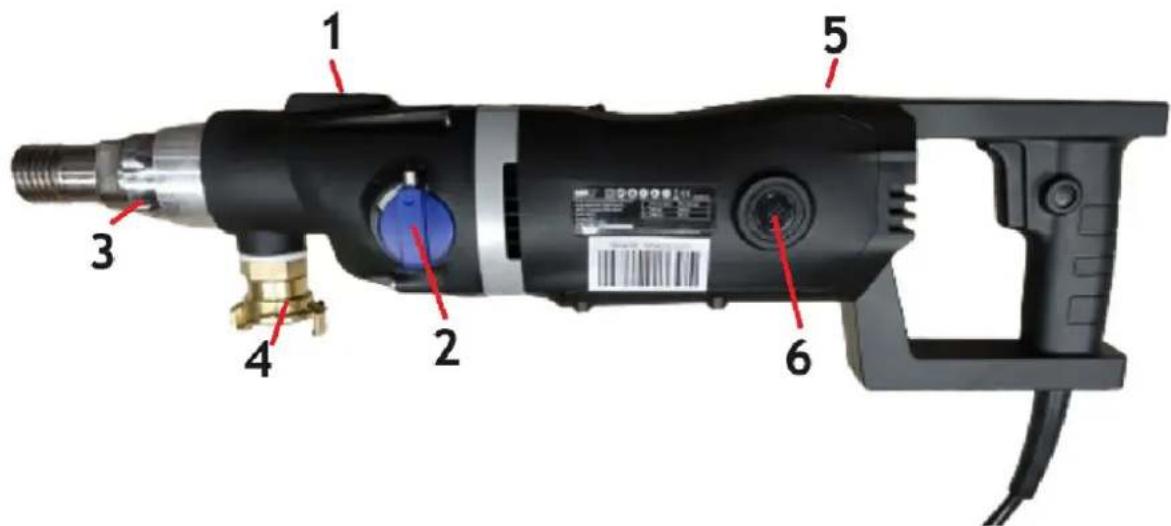

Descrição
1-Nivel de bolha.
2 - Seletor de velocidade de das Marchas com pino de fixacao.
3 - Anel de selecao de modo para modo micro-impacto e modo normal.
5-Luz LED vermelha/amarela.
6 - Escovas de carvo.
INDICACIONES DE SEGURANCA
Não opere ferramentas electrolyicas em ambientes explosivos, como na presence de liquidos inflamáveis, gases ou poeira. A ferramenta electrolytica emite fazer que pode inflamar poeira e vapores.
Mantenha crianças e outras pessoas afastadas quando estiver operando uma ferramenta elétrica. Ao se distrair, o operador pode perdor o controle da ferramenta elétrica.
Seguranca elektrica
Opluguedaferramentaleletricadevesercompativelcomatomada.Nunca modifiqueo pluguemenhumacircunstancia.Naoutilizenzenhumadaptadorcomenergiaaterrada.Plugues naomodificadosetomadascorrespondentesreduziraoorisco dechoqueelétrico.
Evite o dato do corpo com superficies ateradas, como canos, radiadores, fogoes e geladeiras.
Não exponha ferramentas electrolyicas à chuva ou condições úmidas. A entrada de água em uma ferramenta electrolytica,aumenta o risco de何时que electrolyico.
Nunca use o cabo pararegarar, puxar ou desconectar a ferramenta elétrica. Mantenha o cabo longe de calor, oleo, bordas afiadas ou peças moveris. Cabos danificados ou emaranhados augmentam o risco deCHOque elétrico.
Ao operar una ferramenta eletrica ao ar livre, use apenas um cabo de extensionao adequado para uso externo. O uso de um cabo adequado para uso externo reduz o risco de什麽 eletrico.
Se for inevitavel operar una ferramenta eltrica em um ambiente umido, use um dispositivo de corrente residual (RCD). Autilização de um RCD reduz o risco deCHOque elétrico.
Segurarça pessoal
Fique alerta e preste atenção ao operar uma ferramentaétrica. Não utilize ferramentasétricas se estiver cansado ou sob influência de drogas, alcoul ou medicamentos. Ummomento de descuido ao usar uma ferramentaétrica pode resultar em ferimentos pessoas graves.
Use sempre equipamento de proteção individual. Equipamentos de proteção, como máscara contra poira, botas com sola antiderrapante, capacete de proteção ou proteção auditiva, usados em condições adequadas, reduzirão ferimentos pessoasis.
Evite inicialização não intencional. Certifique-se de que o interruptor está na posicao desligado antes de conectar a ferramenta à fonte de alimentacao e/ou à bateria,PEGAR ou transporte a ferramenta.Carregar ferramentas electrolyticas com o dedo no interruptor ou energizar ferramentas electrolyticas com o interruptor ligado pode causar ferimentos.
Remova qualquer ferramenta de ajuste ou chave inglesia antes de ligar a ferramenta elétrica. Uma ferramenta ou chave inglesia deixada presa a uma parte rotativa da ferramenta elétrica pode causar ferimentos pessoasis.
Não se esforce demais. Mantenha sempre uma posicao correta e equilibrio. Isso garantirá um melhor controle da ferramentaétrica em situações inesperadas.
Vista-se adequadamente. Não usar roupas largas ou joias. Mantenha seu CSLB, roupas e luvas longe de peças moveris. Roupas largas, joias ou CSLBs longos podem ficar presos nas peças moveris.
Quando for necessario um exaustor de po e um dispositoivo de coleta, certificque-se de que eles estejam connectados e usados corretamente. O uso de exaustor de po pode reduzir os riscos relacionados à poira.
Uso ecretas
Não sobrecarregue a ferramenta eletrica. Utilize uma ferramenta eletrica apropriada para o seu trabalho. Com uma ferramenta apropriada, você travahará em uma situação melhor e mais segura, dentro da faixa de desempenho declarada.
Não utilize uma ferramentaétrica com o interruptor danificado. Uma ferramentaétrica que não pode ser ligada e desigada pelo seuignon interruptor é perigosa e deve ser consertada.
Desconnecte o plugged da fonte de alimentacao e/ou remove a bateria antes de fazer quaisquer ajustes, trocar accesorios ou guardar ferramentas elétricas.Esta medida de seguranca pode evitar que a ferramenta elétrica ligue involuntariamente.
Mantenhaferramentas eltricas ociosas fora do alcance de crianças e nao permita que pessoas nao familiarizadas com a ferramenta eltrica ou com estas instruções a operem. Ferramentas eltricas são perigosas nas maoos de usuários nao treinados.
Faça a manutençao periodica da ferramenta elétrica. Verifique se há desalinhamento ou travamento de peças moveris, quebra de peças e qualquer窗外 condição que possa afetar a operação da ferramenta elétrica. Se a ferramenta elétrica estiver danificada, conserte-a antes de usá-la.
Mantenha as ferramentas de corte apiadas e limpas. Ferramentas de corte com lâminas apiadas e bem conservadas tímeniros probabilitáde de emperrar e são mais féaceis de guiar.
Utilize a ferramenta eletrica, acessos e brocas etc. de acordo com este manual de instruções, considerando también as condições de trabalho e o trabalho a ser executado. O uso da ferramenta eletrica para operações differentes daquelas para as quais foi projetada pode resultar em situações perigosas.
Servico
Mande converter sua ferramenta eletrica somente com pessoal qualificado e peças de reposicao originais.
Precações de segurará do motor de perfuração
Use sempre proteção auditiva. Ao usar motores de perfuração, o ruído na区内 de trabalho pode fazer perda auditiva.
Durante a perfuração, mantenha uma distência suficiente da broca e não toque nas peças rotativas. Proteja a zona de perigo e mantenha crianças e outras pessoas longe dela. Peças que caem e respingam podem causar ferimentos
Esta broca diamantada destina-se apenas a uso profissional esole pode ser operada por pessoal treinado. A suautilização paraafinalidadepretendidaéapenasparaperfuraçao derochas,concreto e alvenaria.
Durante a operação, os regulamentos relevantes devem ser obedecidos.
O motor de perfuração deve ser verificado regularmente (aproximadamente 6 meses) por um especialista.
Perfuração vertical somente com disposito coletor de água adequado.
Deslue g a ferramenta eltrica se el a parar por qualquer motivo, apenas para ligal-la novamente.
depos de ter certeza de que a broca pode girar livrente.
INSTRUÇÉS DE UTILIZACão
Verifique antes de partirar
Inspecione visualmente a ferramenta eletrica e verifique se a tension da rede eletrica está de acordo com a tension indica na placu de identificacao da ferramenta.
A fixação e montagem do motor de perfuração e suporte
Certifique-se de que a ferramenta eletrica esteja disconnectada ao montá-la em um suporte de perfuração.
A boaquina también pode ser usada para perfuração vertical. Ao montar这种方式 de motor, deve ser utilizes um suporte de fixação de 60 mm .
Quando utilizes a base de vácuo para fixar o suporte de perfuração, certifique-se de que o vácuo é suficiente (minimo -0,8 bar) e certificado-se de que as juntas não estao desgastadas.
Utilize um parafuso de anoragem de expansao jintamente com um kit de anoragem com porca de orelhas para fixar o suporte à superficie. A placac de anoragem deve ser colocada no centro da base do suporte. Uma vez fixado, ajuste 4 parafusos de nivelamento na base para obter uma boa posicao de nivelamento.
É altamente recomendado um dispositalo coletor de agua. A maquina pode fazer perfuração a seco com um exaustor de po connectado e perfuração umida com um equipamento de abastecimento de agua connectado.

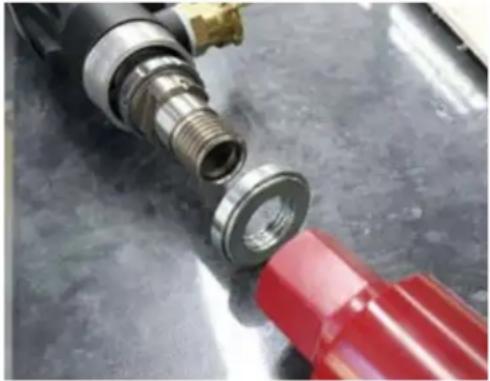

Usando e substituindo a broca
A broca de núcleo diamantado é um tubo de perfuração oco que é equipado com segmentos soldados ou soldados impregnados com diamantes. Existem muitas vezes principais de brocas diamantadas: brocas úmidas e brocas secas. A rosca macho externa do eixo é de 1-1/4" UNC. A boa, pode fazer perfuração úmida e seca. A rosca do seu eixo é de 1-1/4" UNC macho na parte externa e G1/2" fêmea na parte interna.
Com graxa à prova d'água na rosca da broca e na rosca do eixo para fornecer proteção contra ferrugem e fácil remoçao da broca.
Para montar uma broca, basta apertá-la no eixo da broca. Com um anel antifrçao optional entre o eixo e a broca, você pode remover a broca com mais dificuldade.
Antes de起初 os lavoros de afiação e troça da broca, certifique-se de disconnectar oplugue da tomada.
A ferramenta eletrica e a broca são pesadas, use sempre luvas de protecao para executar que suas maoos seam cortadas ou rasgadas pelos segmentos.
Use uma chave de 32 mm no eixo da furadeira e uma chave de 41 mm na broca ao mesmo tempo para trocar a broca.
Para brocas com rosca macho diferente, adaptadores está disponível como acessórios.
Deixe a broca girar sem cargo antes montá-la. A excentricidade radial delve atender ao requisito.
Os métodos de resfiamento do motor de perfuração
As engrenagens na caixa de engrenagens do motor de perfuração usam lubrificação por respingos para resfriar.
Quanto ao motor, o resfiamento a ar é uso para resfriar parte do estator e do rotor.
Ligaçãoétrica
Para reduzir o risco deCHOque eltrico e proteger o operador, o motor de perfuração so pode ser operado por meio de um Dispositivo Residual de Corrente Portátil (PRCD) ou um Disjuntor de Circuito de Falha de Aterramento (GFCI).
Apos conectar à fonte de alimentação, primeiro pressione o botão “RESET” no PRCD para energizar o circuito da ferramentaétrica. Em caso de queda de tensão, o PRCD sera desligado edeerá ser ligado novamente quando o fornecimento de energia for restabelecido. A corrente de falha na qual o PRCD deslga é de 10mA
Nunca coloque o PRCD na agua. Antes devenir a trabajo, verifique o funcaoamento correto pressionando o botao TEST no PRCD. Nunca opere uma perfuratriz diamantada sem RCD ou PRCD diretamente da fonte de alimentacao eletrica.
Ligação de abastecimento de água
Para conectar o abastecimento de agua, conecte o engate rápido a uma mangueira de agua. Use agua limpa e a pressão maior da agua não deve exceeder 3 bar.
A agua serve como um refrigerante para fazer que a broca aqueça muito durante a perfuração.
Poeira e particulas formadas durante a perfuração pode broquear o Sistema de abastecimento de água. Verifique e drage se necessário.
Usar agua não limpa aceleraró o processo de desgaste do anel de vedação de água.
Nunca deixe entradaágua no motor. Isso pode causar如何去elétrico.
Quanto ao motor de perfuração do tipo portátil, há um pouco orificio指示or no color de alimentação deágua. Se houver vazamento deágua neste furo, isso indica que as vedações deágua está desgastadas. Substitua-os imeditamente.
Selecao de velocidades
Aquina e equipada com una caixa de engrenagens mecânia de 2 velocidades em banho de oleo.
Seleciona a velocidade de acordo com o diametro da perfuração (consulta a placar de identificacao da ferramenta).
A seleção de velocidade ou troca de marchas são pode ser feita com a ferramenta desligada. Girando o seletor de marchas no sentido horário ou anti-horário até a posicao desejada até que ele travé. Gire levamente o eixo da broca com uma chave para fazer a mudança de velocidade.
Os diamétros máimos e velocidades indicados na placá de identificação são baseados na dureza média do concreto. A velocidade varia de acordo com a dureza do material. Para concreto armado, seleção uma velocidade mais lenta.
Perfuração
Ligue sempre a boaina semarga.
Depois de ligar, abra a valvula de abastecimento de agua.
Quando a agua comear a fluar do centro da broca, comece o corte lenta e suavamente.
Se estiver usingo perfuração manual, comece o corte aproximando-se em um determinado ângulo da superficie de corte. Depois que um entalhe em V for perfurado na superficie de corte, endireite a broca no ângulo perpendicular correto, mantendo pressão de avanço suficiente na broca.
Aumente a pressao de avanco quando a profundidade de corte for de aproximamente 10mm
Preste atençao a velocidade do motor. Se ela estiver significativamente mais lenta durante a perfuração, reduza a pressão de avanço para fazer que a broca grude.
Fique de olho también nas condições do motor. Se estiver soltando fumaça e você sentido o cheiro dos vapores, puxe lentamente a ferramentaétrica pela alça de alimentação e continue a perfurar lenta e suavamente novamente para fazer que o motor da furadeira queime devido à sobrecarga prolongada.
Quando o corte estiver quase concluso, reduza a pressao de alimentacao的进步o. Aplique a ferramenta eltrica de forma lenta e uniforme ate que a broca quebre.
Existem perfurações verticais e perfurações angulares. Ao realizar uma perfuração angular, use a funcão de ajuste de ângulo do suporte de perfuração.
A broca tem mais probabilitadede ficar presa quando a velocidade de perfuração é muito rápida ou a pressão de alimentação é muito alta.
Quando a taxa de alimentação fica muito lenta e a água geralmente fica limpa, mas com detritos de metal,也是如此 que o aço reforcado foi encontrar. Se也是如此, a vibração meçaça. Reduza a pressão deavanç o deixa a broca acontecer em seu propre ritmo. Observe que a pressão de alimentação não deve ser muito baixa.
Ao cortar tabuas de madeira, asfalto grosso ou feltro asfático, a corrente aumentoa. Neste punto, reduza a forca propulsora e aplique-a lentamente para continuar a perfuração.
Se você precisear perfurar mais fazer do que o comprimento utilizezavel da sua broca, não se esqueça de que a extensão de broca optional está disponible.

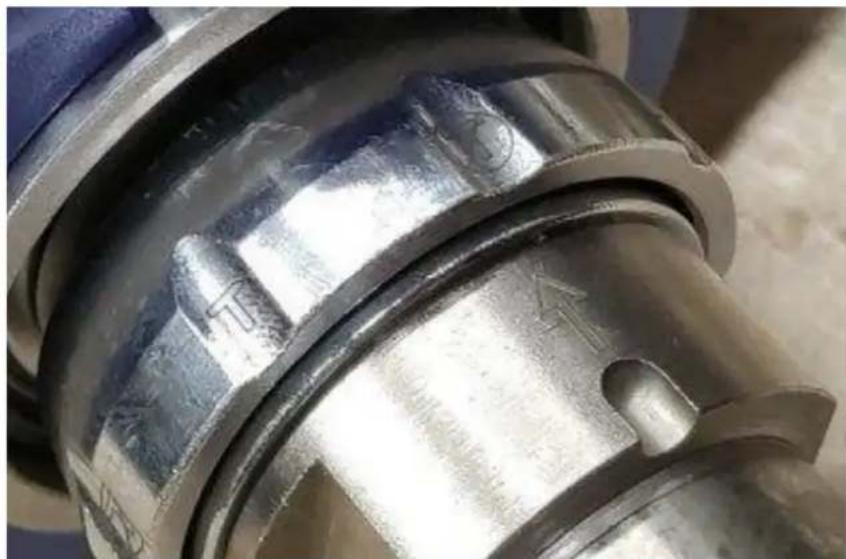

Anel de seleção de modo
O motor da boaquia possui um anel seletor de modo para travaçar em dos modos de operação differentes: modo de perfuração de microimpacto e modo de perfuração normal. Para的选择ar o modo de microimpacto,Primei empure o anel seletor de modo seguido a direção da seta no eixo até que a mola sera comprimida. Em seguida, gire o anel para “ ”icone para modo de microimpacto,“ O icone” é para o modo de perfuração normal. O modo de microimpacto é preferível ao operar a boaquia em perfuração a seco.
PROTEÇÃO CONTRA SOBRECARGA
Proteção mecânica
Estaquina é equipada com una embreagem mecânia para proteger o operador e a boaina de forças de torque excessivas. Se a broca ficar presa repentinamente no furo, esta embreagem de segurarça deslizará, desengatando o eixo da broca do motor.
Certifique-se de que o tempo de deslizamento da embreagem não sera superior a 3-4 segundos. Caso contrário, o desgaste e o calor aumento rapidamente e destruira a embreagem de segança. Evite que a broca fique presa durante a operação.
A embreagem gasta deve ser substituicao por um especialista em uma estacao de reparo autorizada.
Proteção contra sobrecorrente
Há 2 indicadores LED na boa. Quando a ferramenta elétrica estiver em condição de sobrecorrente, uma luz vermelha acenderá para avisar o operador que a corremente Tmaxa foi atingida.
Quando a luz vermelha estiver acesa, a proteção contra sobrecorrente está ativada e deslagará o motor imeditamente. Antes de reinicair o motor, é necessário realizar uma inspeçao completeness. E a ferramenta eletrica deve ser descarregada. Caso contrário, poderá danIFICAR o motor e/ou resultar em situações perigosas.
Proteção contra sobretensão
O motor elétrico da furadeira pode ser uso temporariamente em 260 V. Tensões mais altas podem fazer danos irreparáveis. Observe que ao operar a boa por meio de um gerador, ela não gerais picos de tensão mais altos.
Durante a operação da区内, se a ferramenta eletrica estiver em condições de sobretensão, a proteção contra sobretensão está ativada e desigará a ferramenta eletrica completeness. Em seguida, verifique a voltagem da fonte de alimentação e, se necessário, substitua-a por uma apropriadna.
Proteção térmica contra superaquecidonto
Se a temperatura do motor ficar muito alta, a proteção tírmica sera ativada com a luz amarela dos indicadores LED acesa e desligar o motor. quando isso acontecer, não reinicie o motor imeditamente. Deixe sempre o motor esfriar por circa de 2 a 3关键时刻.
Proteção de escovas de carvão com parada automatica
Quando a escova de carvão estiver quase no fim de sua vida útil, a ferramentaétrica parará automaticamente para proteger o motor de maiores danos.
O Sistema de alerta de escova de carbono consiste em 2 indicadores LED com uma luz vermelha e uma amarela. Se as Luzes vermelha e amarela estiverem acesas, o operador deve verficar as escosas de carvão e substitui-las, se necessário. Lembre-se, sempre substitua-os em pares.
MANUTENÇÃO
Aviso!
Todo os lavoros de reparo e manutenção devem ser realizados com a rede electrica desligada e oplugue disconnectado.
Manutenção diária da ferramentaétrica (consulte o cronograma de manutenção)
Verifique se todos os parafusos, porcas e parafusos está bem apertados.
Verifique se ha vazamento nas vedações de agua.
Verifique se ha vazamento dentro da caixa de engrenagens.
Preste atenção às escobvas de carão com parada automatica. quando eles estiverem chegando ao fim de sua vida úlil ou os indicadores de advertência estiverem aceses, verifique-os e substitua-os imeditamente. Para substituir, primeiro remove a tampa do suporte da escova de carão e puxe a escova de carão para fora do suporte. Em seguida, insira um novo e recolque a tampa. Repita o procedimento com a outras escova de carão.
Verifique as condições do lubricamente da caixa de engrenagens antes ela atingir 300 horas de trabalho. Se houver muitas impurezas no lubricamente, leve-o imeditamente para ser substituído por um especialista ou por uma oficina autorizada.
Quando não estiver em uso, retire primeiro a broca e(depis limpe toda a boaquina. Não se esqueça de lubrificar a rosca do eixo. Guarde a ferramenta eletrica ociosa fora do alcance de crianças e em um ambiente seco.
Medico da resistencia de isolamento. Use um ohmimetro de 500V para medir a resistencia de isolamento entre as partes energizadas e o involucro. O valor não deve ser inferior a 7 MΩ.
Solução de problemas de ferramentasétricas (consulta a Tabela de solução de problemas)
Se a ferramenta eletrica aparecer mau functiomento durante a operacao, entre em contato imeditamente com una oficina de reparos proxima. Não desmonte a ferramenta eletrica sozinho.
Peças electrolyicas como rotor-estator, placar de circuito impresso, cabo de alimentacao, plugues, etc. devem ser verificadas e reparadas por um eletricista especialista.
PROGRAMAÇAO DE MANUTENÇAO
| Itens de manutenção (coisas que precisam ser verificadas) Vazamento de vedações da caixa de engrenagens Vendações de vexamento de água Cabo de alimentação Funcionamento do PRCD Eixo de perfuração rotativo Abrasão do fuso da broca Funcionamento do interruptor de rede Lubrificação de roscas de fuso Abertura e fechamento da válvula de água Parafusos e porcas Escovas de carvão Óleo para caixa de engrenagens Limpeza geral | Toda vez antes de usar | O primeiro mês ou antes 25 horas de trabalho | O terreiro mês ou(before atinge 50 horas de trabalho | A cada ano oudeois de atingir 200 horas de trabalho |
SOLUÇÃO DE PROBLEMAS
| Falta | Possível causa | Solução |
| O motor da furadeira não funciona | 1.A alimentação eletrica foi interrompida ou oplugue está solto2. O PRCD não é reiniciado ou perde ocontacto no PRCD3. Cabo de alimentação ou interruptordanificado4. Rotor-estator danificado5. Contato frouxna escova de carvão ouas escovasesistão gastas | 1. Conecte outras aparecido eletrico everirique o functiomeno ou aperte oplugue.2. Pressione o botão RESET no PRCD ou substitua por um novo.3. Leve-os para serem vericados por umeletricista e substituídos, se necessário.4. Leve-os para serem vericados por umeletricista e substituídos, se necessário.5. Verifique se o comprimento da escova émenor que 6 mm e substitua-a se necessário. |
| Vazamento nas vedações de água | Selos deágua desgastados Substituir selos de agua | Substituir selos de água |
| Broca presa ou travada | 1. As Marchas não está entagadascorretamente ou está desengatadas.2. Embreagem desgastada3. Aço ou material reforçado faz com quea broça fique presa ou grudada.4. Caixa de engrenagens danificada | 1. O seletor de marchas não trava ao girálo. Gire-o para a posicao desejada atétravar.2. Substitua as placas de fricção daembreagem.3. Após deslagar a maiorina, use a chavepara fazer um pouco a posicao da broca.Bata comcioudo e delicadeza no tubousando um martelo de madeira até que onucleo de perfuração preso saia.4. Mande substituir a caixa de velocidadespor um especialista |
| A velocidade de perfuração é muito lenta | 1. Fim da vidautil da broca ou ossegmentos não está em boas condições2. Muito fluxo deágua faz com que ossegmentos cortem de forma ineffidente.3. A broca está cega.4. Bate na barra reforçada ou tem muitasimpurezas duras.5. A matriz de ligação da broca se deforma. | 1. Verifique a broca e os segmentos e substitua-os se necessário.2. Abra a valvula e reduz a pressão daágua para reduzir o fluxo deágua.3. Reafie os segmentos.4. Reduza a pressão na broca para cortar abarra reforçada. Aumente novamente quando cortado.5. Ajuste a direção de corte, deixando abroca perpendicular à superficie de corte. |
| O eixo da broca oscila | Fuso de perfuração desgastado | Verifique se o eixo está gasto e substitua-o se necessário1. Verifique o rotor e substitua-o, se necessário. |
| Anel de fogo gerado no comutador do rotor | 1. Há um curto-circuito ou interrupção no circuito das bobinas do rotor.2. Perda de eficácia ou contacto frouxou na mola da escova de carbono3. O comutador está desgastado. | 2. Limpe a mola ou ajuste sua pressão, ou substitua as escovas de carvão se necessário3.Substitua o rotor por um novo.Todos os trab当时ados de reparação devemser realizados por um especialista ou numa oficial autorizada! |
Pooataia ano unepvtaon
Ynapxouv 2 evdEic LED oTo mnxavma. OTo vTo nEeKtpko Epyaiaio Bpioketai oE katotaon Uepevtaanc, To aovaei ma KOKivn auviia ia va npoeisdoonoiotov xeiipotn ot Exe i eitueux to meyio to pmu.
Otau eivai avmuévo to kokivo n pooataia upevtaaocn evpyoointhei kaI th a hoe c tov knuhtnpa. npiv ano tnv enavekkivnon tou knuhtnpa, npenei va yivei nnapc eil eipnoan. KaI to nEeKpiko epyaleio npenei va anofoptiotel. diafopetikα, npopei va npoknthe i bao n oto knuhtnpa ka/na vdoynnoe ie enikivduvn katotaon.
PpOToaia ano unepTaon
O nEKTPOVIKOC KIVNTHPAC TpuNAtIOU MTopei va XpnouOnoiNtEi npoovipva 260V. OI UnAOTepeC taoic Mnpoei va npokaleouv avanovopthetac Znmuec.AaBete unoyn ototav Aetoupyei To uXavnuM a eos yevvntpiac, dev oA dnuuupnyoe UnsLATEpc Kopupec taonc.
KaTn aeitoupyia tou unxavnauoc, ev to nektpko epyaleio piokea o Kaataoan uneptaon, npootaoia uneptaonc mcl kai 0nei evtawc to nektpko epyaleio. Tn ouvexia elevte tnv taon tou tropoodotkuo, avikataohtote to e eva kaTaalno evxpeiaetai.
Oepruk npootaia unephepaavonc
Eav ngepuokpaia tou kvnnpa yiveu oan, n 9epukn npoataia 0 evpyoioi 1e to Ktpivo twv evdeiktwv LED avaumévo ka 0snoei tov kvnnpa. Otav oumuei autó, mnu Enevekkivnoet aoeowc tov kvnnpa. Afnote navtao tv kvnnpa va kpuwoei yia nepinou 2-3 aeTTa.
PpOeTaia Bouptowv avOpaka autoupatnc diakonnc
Otau n Booptoa avpaka ofo taoeio xedov oto teao tsdiapkeiaoc zwoic tn, to nektpko epyaaleio 0a otuaeoi autouata yva npooateuoei tov kivntnpa ano nepaitepw zmuiec.
To npoeiodoontiko ouotnma BOUPOAC avOpaKa anoteleitaI aio 2 evdeieic LED eEv a KOKkvo kai eva kitpivo .Eav elal avamuevec kal oI duo kokkivec kai kitpiivec luxviie, o xepiotnc npenei va eEyEe tic BOUPOEc avOpaKa kal va tC AVTKataoTnoei eav xpeiaZetai. Na OmuaoTe, vaovtkathetazte navTa wzEuyapI.
SYNTHPHSEH
PnoeIdeltaonoin!
OLe oEpyaoiec EIOKEuNC KAI OuvtnpnoNc PpeIva EkTeauvtai ME KkEioto pEuMa KaI aOnouvdsEeMevTo fUc.
