GEBRUIKSAANWIJZING K2 KARCHER

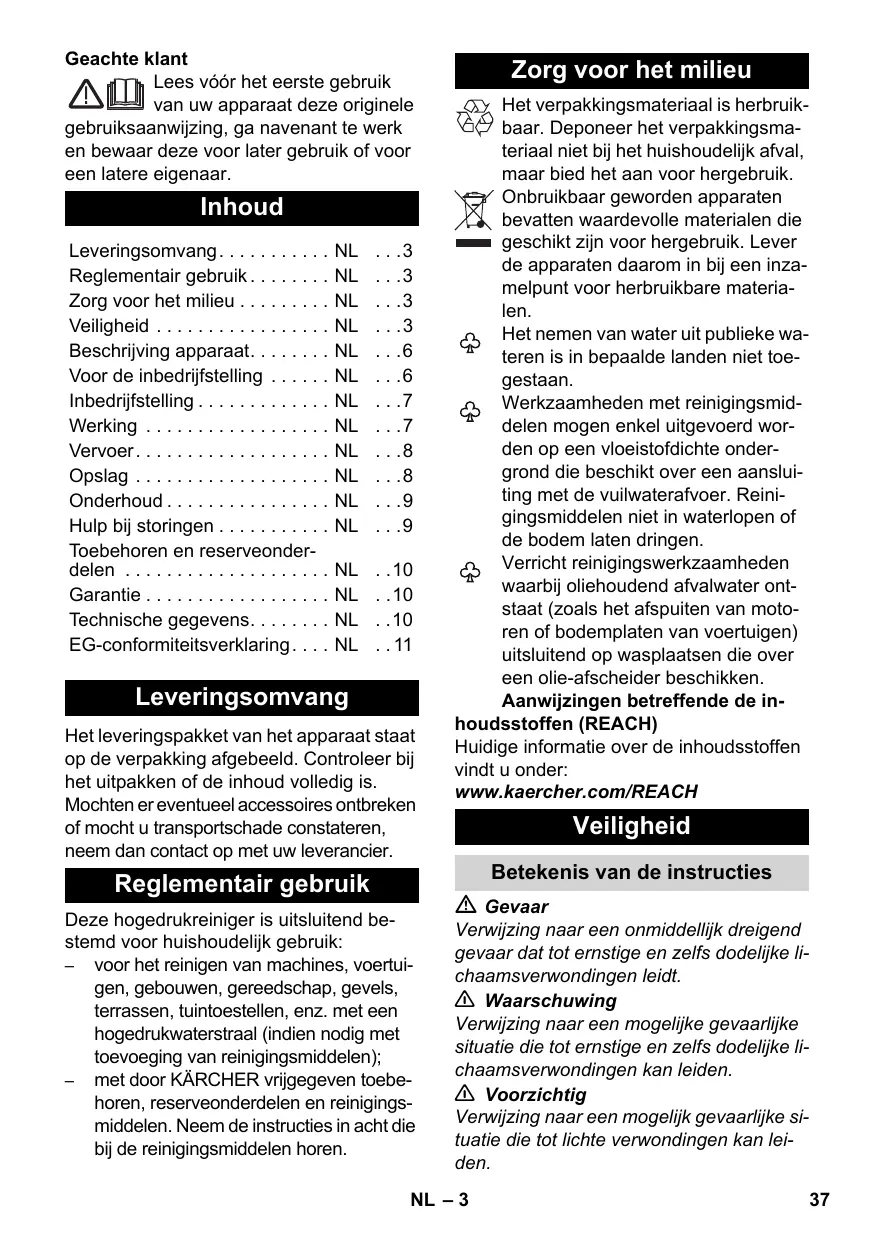

IT – 11 Geachte klant Lees vóór het eerste gebruik van uw apparaat deze originele gebruiksaanwijzing, ga navenant te werk en bewaar deze voor later gebruik of voor een latere eigenaar. Inhoud Leveringsomvang. . . . . . . . . . . Reglementair gebruik . . . . . . . . Zorg voor het milieu . . . . . . . . . Veiligheid . . . . . . . . . . . . . . . . . Beschrijving apparaat. . . . . . . . Voor de inbedrijfstelling . . . . . . Inbedrijfstelling . . . . . . . . . . . . . Werking . . . . . . . . . . . . . . . . . . Vervoer. . . . . . . . . . . . . . . . . . . Opslag . . . . . . . . . . . . . . . . . . . Onderhoud . . . . . . . . . . . . . . . . Hulp bij storingen . . . . . . . . . . . Toebehoren en reserveonderdelen . . . . . . . . . . . . . . . . . . . . Garantie . . . . . . . . . . . . . . . . . . Technische gegevens. . . . . . . . EG-conformiteitsverklaring. . . .

Leveringsomvang Het leveringspakket van het apparaat staat op de verpakking afgebeeld. Controleer bij het uitpakken of de inhoud volledig is. Mochten er eventueel accessoires ontbreken of mocht u transportschade constateren, neem dan contact op met uw leverancier. Reglementair gebruik Deze hogedrukreiniger is uitsluitend bestemd voor huishoudelijk gebruik: – voor het reinigen van machines, voertuigen, gebouwen, gereedschap, gevels, terrassen, tuintoestellen, enz. met een hogedrukwaterstraal (indien nodig met toevoeging van reinigingsmiddelen); – met door KÄRCHER vrijgegeven toebehoren, reserveonderdelen en reinigingsmiddelen. Neem de instructies in acht die bij de reinigingsmiddelen horen. Zorg voor het milieu Het verpakkingsmateriaal is herbruikbaar. Deponeer het verpakkingsmateriaal niet bij het huishoudelijk afval, maar bied het aan voor hergebruik. Onbruikbaar geworden apparaten bevatten waardevolle materialen die geschikt zijn voor hergebruik. Lever de apparaten daarom in bij een inzamelpunt voor herbruikbare materialen. Het nemen van water uit publieke wateren is in bepaalde landen niet toegestaan. Werkzaamheden met reinigingsmiddelen mogen enkel uitgevoerd worden op een vloeistofdichte ondergrond die beschikt over een aansluiting met de vuilwaterafvoer. Reinigingsmiddelen niet in waterlopen of de bodem laten dringen. Verricht reinigingswerkzaamheden waarbij oliehoudend afvalwater ontstaat (zoals het afspuiten van motoren of bodemplaten van voertuigen) uitsluitend op wasplaatsen die over een olie-afscheider beschikken. Aanwijzingen betreffende de inhoudsstoffen (REACH) Huidige informatie over de inhoudsstoffen vindt u onder: www.kaercher.com/REACH Veiligheid Betekenis van de instructies Gevaar Verwijzing naar een onmiddellijk dreigend gevaar dat tot ernstige en zelfs dodelijke lichaamsverwondingen leidt. 몇 Waarschuwing Verwijzing naar een mogelijke gevaarlijke situatie die tot ernstige en zelfs dodelijke lichaamsverwondingen kan leiden. 몇 Voorzichtig Verwijzing naar een mogelijk gevaarlijke situatie die tot lichte verwondingen kan leiden. NL – 3

Opgelet Verwijzing naar een mogelijke gevaarlijke situatie die tot materiële schade kan leiden. Symbolen op het toestel De hogedrukstraal mag niet gericht worden op personen, dieren, actieve elektrische uitrusting of het apparaat zelf. Apparaat tegen vorst beschermen. Het apparaat mag niet onmiddellijk aangesloten worden op het openbare drinkwaternet. Elektrische componenten Het apparaat mag enkel aan een elektrische aansluiting aangesloten zijn die door een elektromonteur conform IEC 60364 werd uitgevoerd. Niet-geschikte elektrische verlengkabels kunnen gevaarlijk zijn. Gebruik in open lucht enkel daartoe vrijgegeven en overeenkomstig gekenmerkte elektrische verlengkabels met een voldoende grote diameter: 1 – 10 m: 1,5 mm2;

Rol de verlengkabel altijd volledig van de kabeltrommel af. Om veiligheidsredenen bevelen wij aan om het apparaat via een aardlekschakelaar (max. 30 mA) te gebruiken. Gevaar Veilige omgang Neem de netstekker en de contactdoos nooit met vochtige handen vast. Controleer de stroomaansluitleidingen met netstekker voor elk gebruik op schade. Laat beschadigde stroomaansluitleidingen onmiddellijk door een geautoriseerde klantenservice / electricien vervangen. Neem een apparaat met beschadigde stroomaansluitleiding niet in bedrijf. Alle stroomvoerende voorwerpen binnen het werkgebied moeten spuitwaterdicht zijn. Netstekker en koppeling van een verlengkabel moeten waterdicht zijn en mogen niet in water liggen. De koppeling mag verder niet op de grond liggen. Er wordt aanbevolen om kabeltrommels te gebruiken die garanderen dat de contactdozen zich minstens 60 mm boven de grond bevinden. Let erop dat stroomleidingen en verlengkabels niet aangetast of beschadigd worden door overrijden, knellen, rekken o.d. Bescherm de stroomleidingen tegen hitte, olie en scherpe randen. 몇 Waarschuwing Sluit het apparaat enkel aan wisselstroom aan. De spanning moet overeenstemmen met het typeplaatje van het apparaat.

Gevaar Controleer belangrijke componenten zoals hogedrukslang, handspuitpistool en veiligheidsinrichtingen voor elk gebruik op beschadigingen. Vervang beschadigde componenten onmiddellijk. Neem een apparaat met beschadigde componenten niet in bedrijf. Richt de hogedrukstraal niet op u zelf of anderen om schoeisel of kledij te reinigen. Spuit geen voorwerpen af die ongezonde stoffen bevatten (bv. asbest). Voertuigbanden / bandventielen kunnen door de hogedrukstraal beschadigd worden en springen. Een eerste teken daarvan is een verkleuring van de band. Beschadigde voertuigbanden / bandventielen zijn levensgevaarlijk. Respecteer bij de reiniging een minimumstraalafstand van 30 cm! Houd verpakkingsfolie uit de buurt van kinderen, er bestaat verstikkingsgevaar! 몇 Waarschuwing Kinderen of niet-geïnstrueerd personeel mogen het apparaat niet gebruiken. Dit apparaat mag niet gebruikt worden door personen met beperkte fysieke, zintuiglijke of mentale capaciteiten of met te weinig ervaring en/of kennis, NL – 4

tenzij ze onder toezicht staan van een bevoegde persoon die instaat voor hun veiligheid of van die persoon instructies hebben gekregen over het gebruik van het apparaat en de daaruit resulterende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Kinderen moeten gecontroleerd worden om te garanderen dat ze niet met het apparaat spelen. De gebruiker moet het apparaat op reglementaire wijze gebruiken. Hij moet rekening houden met de plaatselijke omstandigheden en tijdens de werkzaamheden met het apparaat letten op personen in de omgeving. Hogedrukslangen, armaturen en koppelingen zijn belangrijk voor de veiligheid van het apparaat. Gebruik enkel door de fabrikant aanbevolen hogedrukslangen, armaturen en koppelingen. Gebruik het apparaat niet wanneer zich andere personen binnen de reikwijdte bevinden, behalve wanneer die personen beschermende kledij dragen. Dit apparaat werd ontwikkeld voor gebruik met reinigingsmiddelen, die door de fabrikant worden geleverd of aanbevolen. Het gebruik van andere reinigingsmiddelen of chemicaliën kan de veiligheid van het apparaat nadelig beenvloeden. Voorzichtig Bij langere werkonderbrekingen moet het apparaat met de hoofdschakelaar / apparaatschakelaar uitgeschakeld of moet de netstekker uitgetrokken worden. Respecteer bij de reiniging van gelakte oppervlakken een minimumstraalafstand van 30 cm om beschadigingen te vermijden. Laat het apparaat nooit zonder toezicht staan terwijl het in bedrijf is. Gebruik het apparaat niet bij temperaturen onder 0 °C. Andere gevaren Gevaar Verstuif geen brandbare vloeistoffen. Zuig nooit oplosmiddelhoudende vloeistoffen of onverdunde zuren en oplosmiddelen op! Daartoe behoren bv. benzine, verfverdunner of stookolie. De spuitnevel is zeer licht ontvlambaar, explosief en giftig. Gebruik geen aceton, onverdunde zuren en oplosmiddelen aangezien deze de in het apparaat gebruikte materialen aantasten. Het is verboden om het apparaat in explosiegevaarlijke bereiken te gebruiken. Bij het gebruik van het apparaat in gevaarlijke bereiken (bv. tankstations) moeten de overeenkomstige veiligheidsvoorschriften in acht genomen worden. Persoonlijke veiligheidsuitrusting Draag de juiste beschermende kleding en een veiligheidsbril ter bescherming tegen terugspattend water. Stabiliteit 몇 Voorzichtig Zorg er vóór alle handelingen met of aan het apparaat voor dat het apparaat stabiel staat om ongevallen of beschadigingen door omvallen van het apparaat te vermijden. De stabiliteit van het apparaat is gegarandeerd wanneer het op een effen ondergrond wordt geplaatst. Veiligheidsinrichtingen 몇 Voorzichtig Veiligheidsinrichtingen dienen ter bescherming van de gebruiker en mogen niet veranderd of omzeild worden. Apparaatschakelaar De hoofdschakelaar van het apparaat verhindert de onvoorziene werking van het apparaat. NL – 5

Vergrendeling handspuitpistool De vergrendeling blokkeert de hendel van het handspuitpistool en verhindert de onvoorziene start van het apparaat. Overstroomklep met drukschakelaar De omloopklep verhindert de overschrijding van de toegelaten werkdruk. Wordt de hendel van het handspuitpistool losgelaten, dan schakelt de drukschakelaar de pomp uit en stopt de hogedrukstraal. Wordt de hendel aangetrokken, dan schakelt de drukschakelaar de pomp weer in. Beschrijving apparaat In deze gebruiksaanwijzing staat de maximale uitrusting omschreven. Afhankelijk van het model zijn er verschillen in de leveringspakketten (zie verpakking). Afbeeldingen: zie pagina 2 1 Hogedrukaansluiting 2 Hoofdschakelaar „0/OFF“ / „I/ON“ 3 Opberghaak voor hogedrukslang en netsnoer 4 Handgreep 5 Houder voor de straalpijp 6 Houder voor het handspuitpistool 7 Wateraansluiting met ingebouwde zeef 8 Zuigslang voor reinigingsmiddel(met filter) 9 Koppelinggedeelte voor wateraansluiting 10 Stroomleiding met stekker 11 Handpistool 12 Vergrendeling handspuitpistool 13 Klemmen voor hogedrukslang 14 Hogedrukslang Optioneel toebehoren 15 Spuitlans met vuilfrees Voor hardnekkig vuil 16 Spuitlans met hogedruksproeier Voor normale reinigingsopdrachten. Niet in leveringspakket 17 Watertoevoerslang Een versterkte waterslang met een courante koppeling gebruiken. Diameter minstens 13 mm (1/2 inch); lengte minstens 7,5 m.

Voor de inbedrijfstelling Toebehoren monteren Losse onderdelen die bij het apparaat geleverd werden, moeten voor de inbedrijfstelling gemonteerd worden. Afbeeldingen: zie pagina 2 Afbeelding Transportgreep bevestigen. Afbeelding Klem voor hogedrukslang uit het handspuitpistool trekken (bv. met schroevendraaier). Afbeelding Hogedrukslang in handspuitpistool steken. Klem indrukken tot hij vastklikt. Veilige verbinding controleren door aan de hogedrukslang te trekken. Afbeelding De meegeleverde koppeling aan het wateraansluitpunt van het apparaat schroeven. Watertoevoer Aansluitwaarden zie typeplaatje/Technische gegevens. Voorschriften van de watermaatschappij in acht nemen. 몇 Waarschuwing Conform de geldige voorschriften mag het apparaat nooit zonder systeemscheider aan het drinkwaternet gebruikt worden. Er moet een geschikte systeemscheider van de firma KÄRCHER of alternatief een systeemscheider conform EN 12729 type BA gebruikt worden. Water dat door een systeemscheider is gestroomd, wordt als niet-drinkbaar beschouwd. Opgelet Sluit de systeemscheider altijd aan de watertoevoer en nooit direct aan het apparaat aan. NL – 6 Opgelet Verontreinigingen in het water kunnen de hogedrukpomp en de toebehoren beschadigen. Ter bescherming wordt het gebruik van de KÄRCHER-waterfilter (bijzondere toebehoren, bestelnummer 4.730-059) aanbevolen. Inbedrijfstelling Opgelet Een droogloop van meer dan 2 minuten leidt tot beschadigingen van de hogedrukpomp. Indien het apparaat binnen 2 minuten geen druk opbouwt, schakelt u het apparaat uit en gaat u te werk volgens de instructies in het hoofdstuk „Hulp bij storingen“. Afbeelding Hogedrukslang met de hogedrukaansluiting van het apparaat verbinden. Afbeelding Watertoevoerslang op koppeling aan de wateraansluiting steken. Instructie: De toevoerslang behoort niet tot het leveringspakket. Waterslang aan de watertoevoer aansluiten. Waterkraan volledig opendraaien. Netstekker in het stopcontact steken. Apparaat inschakelen "I/ON". Afbeelding Hefboom van het handspuitpistool ontgrendelen. Hendel aantrekken, het apparaat wordt ingeschakeld. Apparaat laten draaien (max. 2 minuten), tot water zonder bellen uit het handspuitpistool komt. Hefboom van het handspuitpistool loslaten. Instructie: Wanneer de hendel opnieuw wordt losgelaten, schakelt het apparaat opnieuw uit. Hogedruk blijft in het systeem behouden. Afbeelding Hefboom van het handspuitpistool vergrendelen. Werking 몇 Gevaar Door de naar buiten tredende waterstraal aan de hogedruksproeier werkt een terugstootkracht op het handspuitpistool. Zorg ervoor dat u stevig staat en houd het handspuitpistool en de straalpijp goed vast. 몇 Gevaar Hogedrukstralen kunnen gevaarlijk zijn bij niet-reglementair gebruik. De straal mag niet gericht worden op personen, dieren, onder stroom staande voorwerpen of het apparaat zelf. Opgelet Autobanden, lak of gevoelige oppervlakken zoals hout mogen niet met de vuilfrees gereinigd worden wegens beschadigingsgevaar. Afbeelding Straalpijp in het handspuitpistool steken en vastschroeven door hem 90° te draaien. Hefboom van het handspuitpistool ontgrendelen. Hendel aantrekken, het apparaat wordt ingeschakeld. Werken met reinigingsmiddelen Gevaar Het gebruik van verkeerde reinigingsmiddelen of chemicaliën kan de veiligheid van het apparaat beïnvloeden. Gebruik voor de overeenkomstige reinigingstaak uitsluitend reinigings- en onderhoudsproducten van KÄRCHER, aangezien die speciaal ontwikkeld werden voor het gebruik met uw apparaat. Het gebruik van andere reinigings- en onderhoudsproducten kan leiden tot een versnelde slijtage en het vervallen van de garantiebepalingen. Gelieve u te laten adviseren in de vakhandel of direct bij KÄRCHER informatie aan te vragen. NL – 7

Gevaar Het verkeerd gebruik van reinigingsmiddelen kan ernstige verwondingen of vergiftiging veroorzaken. Bij gebruik van reinigingsmiddelen moet het veiligheidsgegevensblad van de reinigingsmiddelfabrikant in acht genomen worden, in het bijzonder de instructies betreffende de persoonlijke veiligheidsuitrusting. De zuigslang voor reinigingsmiddel tot de gewenste lengte uit de behuizing trekken. Reinigingsmiddel-zuigslang in een reservoir met reinigingsmiddeloplossing hangen. Maak de straalpijp los van het pistool. Alleen met het handspuitpistool werken. Instructie: Daardoor wordt tijdens de werking de reinigingsmiddeloplossing bij de waterstraal gemengd. Draai de waterkraan dicht. Druk de hendel van het handspuitpistool in, om de nog aanwezige druk in het systeem af te laten nemen. Hefboom van het handspuitpistool vergrendelen. Trek de stekker uit het stopcontact. Apparaat scheiden van de watertoevoer. Vervoer 몇 Voorzichtig Neem bij het transport het gewicht van het apparaat in acht om ongevallen of verwondingen te vermijden (zie technische gegevens). Transport met de hand Apparaat aan de draaggreep optillen en dragen. Aanbevolen reinigingsmethode Transport in voertuigen Reinigingsmiddel in geringe hoeveelheid op het droge oppervlak sproeien en laten inwerken (niet laten opdrogen!). losgekomen vuil met hogedrukstraal afspoelen. Werking onderbreken Hefboom van het handspuitpistool loslaten. Hefboom van het handspuitpistool vergrendelen. Bij langere werkonderbrekingen (langer dan 5 minuten) het apparaat tevens uitschakelen "0/OFF". Werking stopzetten 몇 Voorzichtig Scheid de hogedrukslang enkel van het handspuitpistool of het apparaat wanneer geen druk in het systeem voorhanden is. Na het werken met reinigingsmiddel: Apparaat ongeveer 1 minuut laten werken om schoon te spoelen. Hefboom van het handspuitpistool loslaten. Apparaat uitschakelen "0/OFF"

Apparaat beveiligen tegen verschuiven en kantelen. Opslag 몇 Voorzichtig Neem bij de keuze van de opslagplaats het gewicht van het apparaat in acht om ongevallen of verwondingen te vermijden (zie technische gegevens). Apparaat opslaan Voor langdurige opslag, bv. tijdens de wintermaanden, moeten tevens de instructies in het hoofdstuk Onderhoud in acht genomen worden. Apparaat op een egaal oppervlak neerzetten. Handspuitpistool in houder voor handspuitpistool steken. Straalpijp laten vastklikken in de houder voor de straalpijp. Stroomleiding, hogedrukslang en accessoires aan het apparaat opbergen. NL – 8 Vorstbescherming Opgelet Niet volledig leeggemaakte apparaten en toebehoren kunnen door vorst vernield worden. Maak het apparaat en de toebehoren volledig leeg en bescherm ze tegen vorst. Om schade te vermijden: Water volledig uit het apparaat aflaten: Apparaat zonder aangesloten hogedrukslang en zonder aangesloten watertoevoer inschakelen (max. 1 min) en wachten tot geen water meer uit de hogedrukaansluiting komt. Apparaat uitschakelen. Apparaat met alle accessoires in een vorstvrije ruimte bewaren. Onderhoud Gevaar Gevaar van stroomschok.Schakel het apparaat voor alle instandhoudings- en onderhoudswerkzaamheden uit en verwijder de netstekker. Zorg Voor langdurige opslag, bijvoorbeeld tijdens de winter: Filter van de reinigingsmiddel-zuigslang trekken en onder stromend water reinigen. De zeef in het wateraansluitpunt er met een platte tang uittrekken en onder stromend water reinigen. Reparatiewerkzaamheden en werkzaamheden aan elektrische onderdelen mogen enkel door de geautoriseerde klantenservice uitgevoerd worden. Apparaat draait niet Trek hendel van het handspuitpistool aan, het apparaat wordt ingeschakeld. Controleren of de aangegeven spanning op het typeplaatje overeenkomt met de spanning van de stroombron. Stroomleiding op beschadiging controleren. Apparaat komt niet op druk Watertoevoer op voldoende volume controleren. De zeef in het wateraansluitpunt er met een platte tang uittrekken en onder stromend water reinigen. Apparaat ontluchten: Apparaat zonder aangesloten hogedrukslang inschakelen en wachten (max. 2 minuten) tot water zonder bellen uit de hogedrukaansluiting komt. Apparaat uitschakelen en hogedrukslang opnieuw aansluiten. Sterke drukschommelingen Hogedruksproeier reinigen: Verontreinigingen met een naald uit het gat van de sproeier verwijderen en met water naar voren toe uitspoelen. Watertoevoervolume controleren. Apparaat ondicht Een geringe ondichtheid van het apparaat is technisch bepaald. Als de pomp echter erg lekt, moet contact worden opgenomen met de bevoegde klantenservice. Onderhoud Het apparaat is onderhoudsvrij. Hulp bij storingen Kleinere storingen kunt u zelf oplossen met behulp van het volgende overzicht. Bij twijfel neemt u contact op met de bevoegde klantenservice. Gevaar Gevaar van stroomschok.Schakel het apparaat voor alle instandhoudings- en onderhoudswerkzaamheden uit en verwijder de netstekker. Reinigingsmiddel wordt niet aangezogen Maak de straalpijp los van het pistool. Alleen met het handspuitpistool werken. Filter aan de reinigingsmiddel-zuigslang reinigen. Zuigslang voor reinigingsmiddel controleren op knikplaatsen. NL – 9

Toebehoren en reserveonderdelen Technische gegevens Elektrische aansluiting Spanning Bijzondere toebehoren Met extra accessoires breidt u de gebruiksmogelijkheden van uw apparaat uit. Nadere informatie daarover kunt u verkrijgen bij uw KÄRCHER-dealer. Reserveonderdelen Gebruik uitsluitend originele KÄRCHERonderdelen. Een overzicht van de onderdelen vindt u aan het eind van deze gebruiksaanwijzing. Garantie In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee. Adressen vindt u onder: www.kaercher.com/dealersearch Stroomopname Veiligheidsklasse Beschermingsklasse Netzekering (traag) 10 A Wateraansluitpunt Toevoerdruk 0,2-1,2 MPa Toevoertemperatuur (max.) 40 °C Toevoerhoeveelheid (min.) 7 l/min Capaciteit Werkdruk 8 MPa Maximaal toegestane druk 11 MPa Opbrengst, water 5,2 l/min Volume maximaal 6,0 l/min Opbrengst, reinigingsmiddel 0,3 l/min Reactiekracht van het pistool 10 N Maten en gewichten Lengte 280 mm Breedte 176 mm Hoogte 443 mm Gewicht, bedrijfsklaar met ac- 4,7 kg cessoires Bepaalde waarden conform EN 60335-2-79 Hand-arm vibratiewaarde <2,5 m/s2 Onzekerheid K 0,3 m/s2 Geluidsdrukniveau LpA 75 dB(A) 3 dB(A) Onzekerheid KpA Geluidskrachtniveau LWA + on- 91 dB(A) veiligheid KWA Technische wijzigingen voorbehouden.

NL – 10 EG-conformiteitsverklaring Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EG-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht. Product: Hogedrukreiniger Type: 1.673-xxx Van toepassing zijnde EG-richtlijnen 2000/14/EG 2004/108//EG 2006/42/EG (+2009/127/EG) 2011/65/EU Toegepaste geharmoniseerde normen EN 50581 EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Toegepaste conformiteitsbeoordelingsprocedure 2000/14/EG: Bijlage V Geluidsvermogensniveau dB(A) Gemeten: Gegarandeerd: 91 De ondergetekenden handelen in opdracht en met volmacht van de bedrijfsleiding. CEO Head of Approbation Gevolmachtigde voor de documentatie: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2013/09/01 NL – 11
