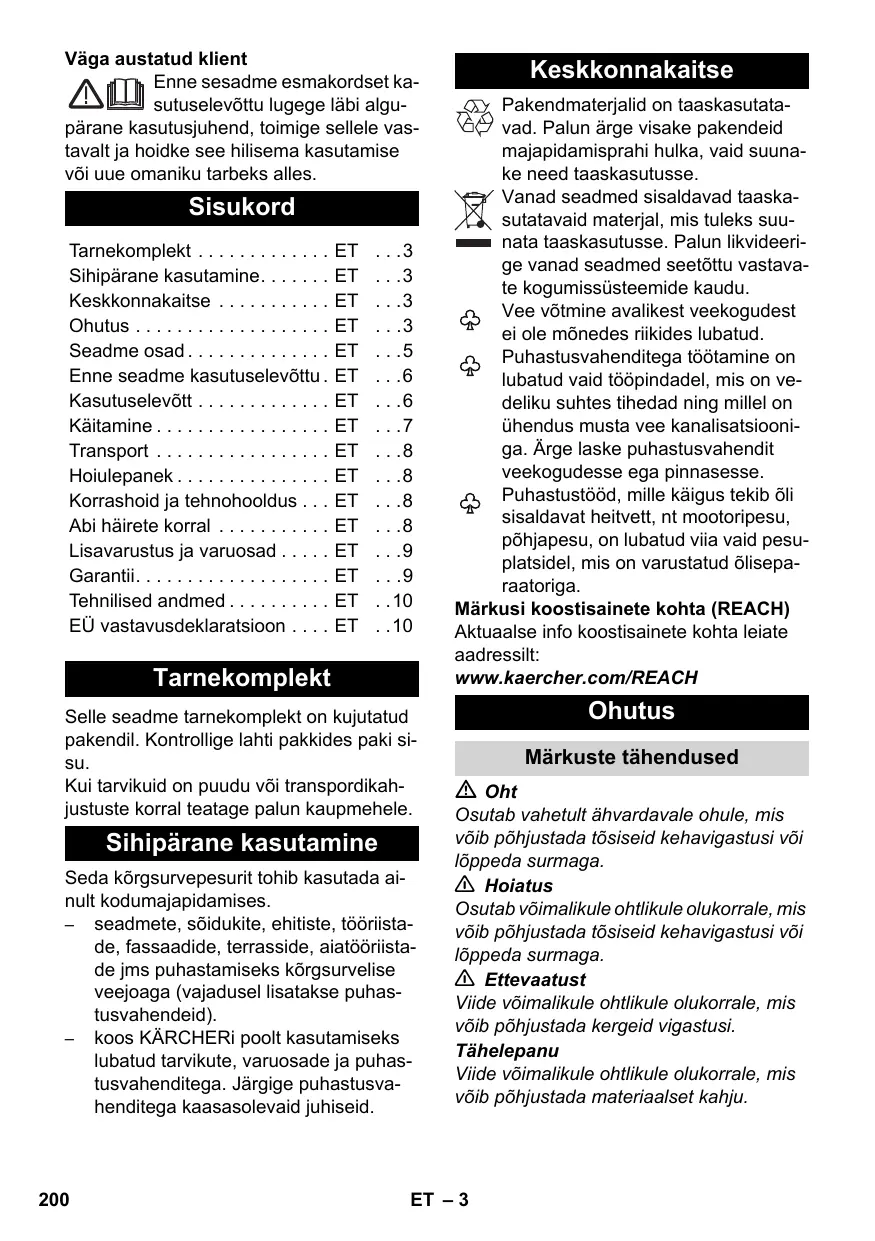

Väga austatud klient Enne sesadme esmakordset kasutuselevõttu lugege läbi algupärane kasutusjuhend, toimige sellele vastavalt ja hoidke see hilisema kasutamise või uue omaniku tarbeks alles. Sisukord Tarnekomplekt . . . . . . . . . . . . . Sihipärane kasutamine. . . . . . . Keskkonnakaitse . . . . . . . . . . . Ohutus . . . . . . . . . . . . . . . . . . . Seadme osad . . . . . . . . . . . . . . Enne seadme kasutuselevõttu . Kasutuselevõtt . . . . . . . . . . . . . Käitamine . . . . . . . . . . . . . . . . . Transport . . . . . . . . . . . . . . . . . Hoiulepanek . . . . . . . . . . . . . . . Korrashoid ja tehnohooldus . . . Abi häirete korral . . . . . . . . . . . Lisavarustus ja varuosad . . . . . Garantii. . . . . . . . . . . . . . . . . . . Tehnilised andmed . . . . . . . . . . EÜ vastavusdeklaratsioon . . . .

Tarnekomplekt Selle seadme tarnekomplekt on kujutatud pakendil. Kontrollige lahti pakkides paki sisu. Kui tarvikuid on puudu või transpordikahjustuste korral teatage palun kaupmehele. Sihipärane kasutamine Seda kõrgsurvepesurit tohib kasutada ainult kodumajapidamises. – seadmete, sõidukite, ehitiste, tööriistade, fassaadide, terrasside, aiatööriistade jms puhastamiseks kõrgsurvelise veejoaga (vajadusel lisatakse puhastusvahendeid). – koos KÄRCHERi poolt kasutamiseks lubatud tarvikute, varuosade ja puhastusvahenditega. Järgige puhastusvahenditega kaasasolevaid juhiseid.

Keskkonnakaitse Pakendmaterjalid on taaskasutatavad. Palun ärge visake pakendeid majapidamisprahi hulka, vaid suunake need taaskasutusse. Vanad seadmed sisaldavad taaskasutatavaid materjal, mis tuleks suunata taaskasutusse. Palun likvideerige vanad seadmed seetõttu vastavate kogumissüsteemide kaudu. Vee võtmine avalikest veekogudest ei ole mõnedes riikides lubatud. Puhastusvahenditega töötamine on lubatud vaid tööpindadel, mis on vedeliku suhtes tihedad ning millel on ühendus musta vee kanalisatsiooniga. Ärge laske puhastusvahendit veekogudesse ega pinnasesse. Puhastustööd, mille käigus tekib õli sisaldavat heitvett, nt mootoripesu, põhjapesu, on lubatud viia vaid pesuplatsidel, mis on varustatud õliseparaatoriga. Märkusi koostisainete kohta (REACH) Aktuaalse info koostisainete kohta leiate aadressilt: www.kaercher.com/REACH Ohutus Märkuste tähendused Oht Osutab vahetult ähvardavale ohule, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga. 몇 Hoiatus Osutab võimalikule ohtlikule olukorrale, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga. 몇 Ettevaatust Viide võimalikule ohtlikule olukorrale, mis võib põhjustada kergeid vigastusi. Tähelepanu Viide võimalikule ohtlikule olukorrale, mis võib põhjustada materiaalset kahju. ET – 3 miseks lubatud ja vastavalt tähistatud piisava ristlõikepinnaga elektrilisi pikendusjuhtmeid: 1 – 10 m: 1,5 mm2; 10 - 30 m: 2,5 mm2: Pikendusjuhe tuleb kaablitrumlilt alati täielikult maha kerida. Ohutuskaalutlustel soovitame põhimõtteliselt kasutada seadet rikkevoolu kaitselülitiga (maks. 30 mA). Seadmel olevad sümbolid Kõrgsurvejuga ei tohi suunata inimestele, loomadele, töötavatele elektriseadmetele ega seadmele endale. Kaitske seadet külma eest. Seadet ei ole lubatud ühendada vahetult avalikku veevärki. Ohutu käsitsemine Oht Elektrilised komponendid Oht Ärge kunagi puudutage võrgupistikut ja pistikupesa märgade kätega. Enne igakordset kasutamist tuleb kontrollida, et võrgupistikuga toitejuhe oleks kahjustusteta. Kahjustatud toitekaabel lasta viivitamatult volitatud hooldustöökojal/elektrikul välja vahetada. Kui toitekaabel on defektne, ei tohi seadet kasutada. Kõik töötamispiirkonnas asuvad pingestatud detailid peavad olema veejugade eest kaitstud. Pikenduskaabli toitepistik ja pistmik peavad olema veekindlad ning ei tohi paikneda vees. Pistmik ei tohi ka põrandal olla. Soovitame kasutada kaablitrumleid, mis tagavad, et pistikupesad on vähemalt 60 mm põrandast kõrgemal. Jälgige, et toitejuhet või pikendusjuhet ei kahjustataks sellest ülesõitmisega, muljumisega, rebimisega ega muul viisil. Toitejuhtmed peavad olema kaitstud kuumuse, õli ja teravate servade eest. 몇 Hoiatus Seadet tohib ühendada ainult vahelduvvoolutoitega. Pinge peab vastama seadme tüübisildil esitatud pingele. Seadet tohib ühendada ainult pistikupessa, mis on elektrimontööri poolt paigaldatud vastavalt standardile IEC Mittesobivad elektrilised pikendusjuhtmed võivad olla ohtlikud. Välistingimustes võib kasutada ainult väljas kasuta- Enne iga kasutamist tuleb kontrollida kahjustuste olemasolu olulistel komponentidel, nt kõrgsurvevoolikul, pesupüstolil ja ohutusseadistel. Kahjustatud komponendid kohe välja vahetada. Defektsete komponentidega seadet ei tohi kasutada. Kõrgsurve veejuga ei tohi suunata teistele inimestele ega iseendale, et puhastada riideid või jalanõusid. Mitte pritsida esemeid, mis sisaldavad tervisele ohtlikke materjale (nt asbesti). Kõrgsurveline veejuga võib kahjustada või purustada sõidukite rehvid/rehviventiilid. Selle ohu esimeseks tundemärgiks on rehvi värvuse muutus. Vigastatud sõiduki rehvid/rehviventiilid on eluohtlikud. Puhastamisel peab vahekaugus olema vähemalt 30 cm! Hoidke pakendikiled lastele kättesaamatuna - lämbumisoht! 몇 Hoiatus Lapset tai perehtymättömät henkilöt eivät saa käyttää laitetta. Seda seadet ei tohi kasutada piiratud füüsiliste, sensoorsete või vaimsete võimetega inimesed või kogemuste ja/või teadmisteta isikud; kui siis ainult nende ohutuse eest vastutava isiku järelevalve all või kui neid on õpetatud seadet kasutama ja nad on mõistnud sellest tulenevaid ohtusid. Lapsed ei tohi seadmega mängida. Laste üle peab olema järelevalve tagamaks, et nad seadmega ei mängiks. ET – 4

Käitaja peab seadet kasutama sihipäraselt. Arvestada tuleb kohalikke iseärasusi ning seadmega töötades tuleb pöörata tähelepanu ka läheduses viibivatele inimestele. Kõrgsurvevoolikud, tarvikud ja ühendusdetailid on seadme ohutuse seisukohalt olulised. Kasutage ainult tootja poolt soovitatud kõrgsurvevoolikuid, tarvikuid ja ühendusdetaile. Ärge kasutage seadet, kui tööpiirkonnas viibib kõrvalisi isikuid, sel juhul peavad need isikud kandma kaitserõivastust. Käesolev seade töötati välja tootja poolt tarnitavate või soovitatavate puhastusvahenditega kasutamiseks. Teiste puhastusvahendite või kemikaalide kasutamine võib mõjutada seadme ohutust. 몇 Ettevaatust Kui seade pikemat aega ei tööta, tuleb see pealülitist / seadme lülitist välja lülitada või toitepistik välja tõmmata. Värvitud pindade puhastamisel peab vahekaugus olema vähemalt 30 cm, et vältida kahjustusi. Ärge kunagi jätke seadet järelvalveta, kui see töötab. Ärge kasutage seadet temperatuuridel alla 0 °C. Muud ohud Oht Ärge piserdage põlevaid vedelikke. Mitte kunagi ei tohi seadmesse imeda lahusteid sisaldavat vedelikku või lahjendamata happeid ja lahusteid! Selliste ainete hulka kuuluvad nt bensiin, värvivedeldi ja kütteõli. Pihustumisel tekkiv udu on eriti tuleohtlik, plahvatusohtlik ja mürgine. Ärge kasutage atsetooni, lahjendamata happeid ja lahusteid, sest need söövitavad seadmes kasutatud materjale. Plahvatusohtlikes piirkondades kasutamine on keelatud. Seadme kasutamisel ohtlikes piirkondades (nt tanklates) tuleb järgida asjakohaseid ohutuseeskirju.

Isiklik kaitsevarustus Kaitseks tagasipritsiva vee ja mustuse eest kasutada sobivat kaitseriietust ja kaitseprille. Stabiilne asend 몇 Ettevaatust Enne igasugust tegevust seadmega või seadme juures tuleb tagada stabiilne asend, et vältida seadme ümberkukkumisega seotud õnnetusjuhtumeid või vigastusi. Seadme stabiilne asend on tagatud, kui seade asetatakse tasasele pinnale. Ohutusseadised 몇 Ettevaatust Ohutusseadised on mõeldud kasutaja kaitsmiseks ning neid ei tohi muuta ega neid mitteaktiivseks seada. Seadme lüliti Seadme lüliti hoiab ära seadme kogemata käimapaneku. Pesupüstoli lukustus Lukustus blokeerib pesupüstoli hoova ja takistab seadme kogemata käivitamist. Survelülitiga ülevooluventiil Ülevooluventiil takistab lubatud töörõhu ületamist. Kui pesupüstoli asuv päästik lastakse lahti, lülitub välja pumba rõhuhoidja ning kõrgsurve juga seiskub. Päästikule vajutamisel lülitub pump jälle sisse. Seadme osad Selles kasutusjuhendis kirjeldatakse maksimaalset varustust. Olenevalt mudelist on tarnekomplektis erinevusi (vt pakendit). Joonised vt lk 2 1 Kõrgsurveühendus 2 Seadme lüliti „0/VÄLJAS“ / „I/SEES“ 3 Konks kõrgsurvevooliku ja toitekaabli hoidmiseks 4 Kandekäepide 5 Joatoru hoiukoht 6 Pesupüstoli hoiukoht 7 Veevõtuliitmik, sisseehitatud sõelaga 8 Puhastusvahendi sissevõtuvoolik (filtriga) ET – 5

Ühendusdetail veevõtuliitmikule Toitepistikuga toitekaabel Pesupüstol Pesupüstoli lukustus Kõrgsurvevooliku klamber Kõrgsurvevoolik Lisavarustusse kuuluvad tarvikud 15 Pritsetoru mustusefreesiga tugeva mustuse jaoks 16 Pritsetoru kõrgsurveotsikuga Tavapäraste puhastustööde jaoks. Ei kuulu tarnekomplekti 17 Vee pealevoolu voolik Kasutada tuleb standardse liitmikuga tekstiiliga tugevdatud veevoolikut. Läbimõõt vähemalt 13 mm (1/2"); pikkus vähemalt 7,5 m. Enne seadme kasutuselevõttu Tarvikute paigaldamine Paigaldage enne kasutuselevõttu seadmega kaasas olevad lahtised osad. Joonised vt lk 2 Joonis Kinnitage transpordikäepide. Joonis Tõmmake kõrgsurvevooliku klamber pesupüstolist välja (nt kruvikeerajaga). Joonis Torgake kõrgsurvevoolik pesupüstolile. Suruge klamber sisse, kuni see asendisse fikseerub. Tõmmake kõrgsurvevoolikust, et kontrollida, kas ühendus on kindel. Joonis Keerake kaasasolev ühendusdetail seadme veevõtuliitmiku külge. Veevarustus Ühendamiseks vajalikke andmeid vt tüübisildilt/tehnilisest dokumentatsioonist. Jälgige veevärgiettevõtte eeskirju. 몇 Hoiatus Vastavalt kehtivatele eeskirjadele ei tohi seadet kunagi kasutada ilma joogiveevõrgu juurde paigaldatud süsteemieraldajata. Kasutada tuleb firma KÄRCHER sobivat süsteemieraldajat või alternatiivina standardile EN 12729 tüüp BA vastavat süsteemieraldajat. Läbi süsteemieraldaja voolanud vesi ei kõlba enam juua. Tähelepanu Ühendage tagasivoolutakisti alati veevarustusega, mitte kunagi vahetult seadmega. Tähelepanu Vees olev mustus võib kõrgsurvepumpa ja tarvikuid kahjustada. Kaitseks soovitame kasutada KÄRCHERi veefiltrit (lisavarustus, tellimise nr 4.730-059). Kasutuselevõtt Tähelepanu Kuivalt töötamine rohkem kui 2 minuti vältel põhjustab kõrgsurvepumbal kahjustusi. Kui seade ei tekita 2 minuti vältel rõhku, tuleb see välja lülitada ja toimida vastavalt peatükis "Abi häirete korral" toodud juhistele. Joonis Ühendage kõrgsurvevoolik masina kõrgsurveliitmikuga. Joonis Torgake vee pealevooluvoolik veeliitmikule. Märkus: Pealevooluvoolik ei kuulu tarnekomplekti. Ühendage veevoolik veevõrguga. Avage veekraan täielikult. Torgake võrgupistik seinakontakti. Lülitage masin sisse „I/SEES“. ET – 6

Joonis Vabastage pesupüstoli hoob. Tõmmake uuesti hoovast, seade lülitub tööle. Laske seadmel töötada (max. 3 minutit), kuni pesupüstolist väljuvas vees ei ole mulle. Vabastage pesupüstoli päästik. Märkus: Kui hoovast jälle lahti lastakse, lülitub masin uuesti välja. Süsteemis säilib kõrgrõhk. Joonis Blokeerige pesupüstoli hoob. Käitamine 몇 Oht Kõrgsurve düüdist väljuva veejoa tõttu mõjub pihustipüstolile tagasilöögijõud. Seiske kindlalt paigal, hoidke pesupüstolit ja joatoru tugevasti kinni. 몇 Oht Kõrgsurveline veejuga võib mittesihipärasel kasutamisel ohtlik olla. Juga ei tohi suunata inimestele, loomadele, töötavale elektrilisele aparatuurile ega seadmele endale. Tähelepanu Ärge puhastage autorehve, lakki ega tundlikke pindu nagu puit mustusefreesiga - vigastamisoht. Joonis Torgake joatoru pesupüstolile ja fikseerige, pöörates seda 90°. Vabastage pesupüstoli hoob. Tõmmake uuesti hoovast, seade lülitub tööle. Töötamine puhastusvahendiga Oht Valede puhastusvahendite või kemikaalide kasutamine võib mõjutada seadme ohutust. Kasutage puhastamiseks eranditule KÄRCHER puhastus- ja hooldusvahendeid, sest need on välja töötatud spetsiaalselt teie seadmega kasutamiseks. Teiste puhastus- ja hooldusvahendite kasutamine võib põhjustada kiiremat kulumist ja garantiiõiguse kaotamist. Palun küsige spetsialiseeritud kauplustest või pöörduge info saamiseks otse KÄRCHER poole.

Oht Puhastusvahendite vale kasutamine võib põhjustada tõsiseid vigastusi või mürgitusi. Puhastusvahendite kasutamise korral tuleb järgida puhastusvahendi tootja ohutuskaarti, eriti seoses isikliku kaitsevarustuse kasutamisega. Puhastusvahendi imivoolik soovitud pikkuses korpusest välja kerida. Riputage puhastusvahendi imivoolik puhastusvahendi anumasse. Võtke joatoru pesupüstoli küljest ära. Töötage ainult pesupüstoliga. Märkus: Nii lisatakse töö käigus puhastusvahendi lahus veejoale. Soovitatav puhastusmeetod Puhastusvahend piserdada säästlikult kuivale pinnale ja lasta mõjuda (mitte kuivatada). Lahtileotatud mustus kõrgsurvejoaga maha pesta. Töö katkestamine Vabastage pesupüstoli päästik. Blokeerige pesupüstoli hoob. Pikematel tööpausidel (üle 5 minuti) lülitage seade lisaks ka välja "0/VÄLJAS". Töö lõpetamine 몇 Ettevaatust Lahutage kõrgsurvevoolik pesupüstolilt või seadme küljest ainult siis, kui süsteemis ei ole rõhku. Pärast töid puhastusvahendiga: Loputamiseks laske seadmel umbes 1 minut töötada. Vabastage pesupüstoli päästik. Lülitage masin välja „0/VÄLJAS“. Veekraan sulgeda. Vajutage püstoli päästikule, et eemaldada süsteemist jääkrõhk. Blokeerige pesupüstoli hoob. Tõmmake võrgupistik seinakontaktist välja. Lahutage masin veevarustusest. ET – 7 Transport Korrashoid ja tehnohooldus 몇 Ettevaatust Et vältida transportimisel õnnetusjuhtumeid või vigastusi, tuleb jälgida seadme kaalu (vt tehnilised andmed). Oht Elektrilöögi oht. Lülitage enne kõiki hooldustöid seade välja ja tõmmake võrgupistik välja. Käsitsi transportimine Hooldus Tõstke seade kandesangast üles ja kandke. Transportimine sõidukites Kinnitage seade libisemise ja ümbermineku vastu. Hoiulepanek Enne pikemat seismajätmist, näiteks talveks: Tõmmake maha puhastusvahendi imivooliku filter ja peske voolava vee all puhtaks. Tõmmake veevõtuliitmiku sõel näpitstangidega välja ja peske voolava vee all puhtaks. Tehnohooldus 몇 Ettevaatust Et vältida transportimisel õnnetusjuhtumeid või vigastusi, tuleb ladustamiskoha valikul jälgida seadme kaalu (vt tehnilised andmed). Seadme ladustamine Enne pikemat ladustamist, nt talvel, tuleb lisaks silmas pidada hoolduspeatükis toodud nõudeid. Pange pühkimismasin tasasele pinnale. Torgake pesupüstol pesupüstoli hoidikusse. Laske joatoru fikseeruda joatoru kinnituskohta. Toitejuhet, kõrgsurvevoolikut ja tarvikuid hoida seadme juures. Jäätumiskaitse Tähelepanu Kui seadmed ja tarvikud ei ole täiesti tühjad, võivad need pakasega puruneda. Tühjendage seade ja tarvikud täielikult ja kaitske neid pakase eest. Kahjustuste vältimiseks: Tühjendage masin täielikult veest: Lülitage masin ilma külgeühendatud kõrgsurvevoolikuta ja ilma ühendatud veevarustuseta sisse (maks. 1 min) ning oodake, kuni kõrgsurveliitmikust ei tule enam vett. Lülitage seade välja. Säilitage masinat ja kõiki tarvikuid ruumis, mille temperatuur ei lange allapoole nulli. Seade on hooldusvaba. Abi häirete korral Paljud tõrked saate alljärgneva loendi abiga ise kõrvalda. Kahtluse korral palun pöörduda volitatud hooldustöökoja poole. Oht Elektrilöögi oht. Lülitage enne kõiki hooldustöid seade välja ja tõmmake võrgupistik välja. Remonditöid ja töid elektriliste komponentide juures tohib teha ainult volitatud hooldustöökoda. Seade ei tööta Tõmmake pesupüstoli hooba, seade lülitub sisse. Kontrollige, kas tüübisildile märgitud pinge vastab vooluallika pingele. Kontrollige toitekaablit vigastuste osas. ET – 8

Seadmes puudub surve Garantii Kontrollige, kas veevarustus tagab piisava veekoguse. Tõmmake veevõtuliitmiku sõel näpitstangidega välja ja peske voolava vee all puhtaks. Seadme õhutamine: Lülitage seade ilma ühendatud kõrgsurvevoolikkuta sisse ja oodake (maks. 2 minutit), kuni kõrgsurveliitmikust väljuvas vees ei ole mulle. Lülitage seade välja ja ühendage uuesti kõrgsurvevoolik. Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad rikked kõrvaldame garantiiajal tasuta, kui põhjuseks on materjali- või valmistusviga. Garantiijuhtumi korral palume pöörduda müüja või lähima volitatud klienditeenistuse poole, esitades ostu tõendava dokumendi. Aadressid leiate: www.kaercher.com/dealersearch Surve tugev kõikumine Kõrgsurvedüüsi puhastamine: Eemaldage nõelaga mustus düüsiavast ning peske eest veega üle. Kontrollige pealevoolava vee kogust. Seade lekib Masina väike leke on tehniliselt tingitud. Tugeva lekke korral pöörduge volitatud hooldustöökoja poole. Puhastusainet ei võeta sisse Võtke joatoru pesupüstoli küljest ära. Töötage ainult pesupüstoliga. Puhastage puhastusvahendi imivooliku filtrit. Kontrollige, et puhastusvahendi imivoolikus ei ole murdekohti. Lisavarustus ja varuosad Erivarustus Erivarustus laiendab seadme kasutusvõimalusi. Täpsemat teavet selle kohta saab KÄRCHERi volitatud edasimüüjalt. Varuosad Kasutage eranditult KÄRCHERi originaalvaruosi. Varuosade loend on käesoleva kasutusjuhendi lõpus.

ET – 9 Tehnilised andmed Elektriühendus Pinge Voolutarbimine Kaitseaste Elektriohutusklass EÜ vastavusdeklaratsioon 220-240 V 1~50/60 Hz IP X5

Võrgukaitse (inertne) 10 A Veevõtuühendus Juurdevoolurõhk 0,2-1,2 MPa Juurdevoolava vee tempe40 °C ratuur (max) Juurdevoolu hulk (min) 7 l/min Jõudluse andmed Töörõhk 8 MPa Max lubatud rõhk 11 MPa Jõudlus, vesi 5,2 l/min Maksimaalne pumpamiskogus 6,0 l/min Jõudlus, puhastusvahend 0,3 l/min Pritsepüstoli reaktiivjõud 10 N Mõõtmed ja kaalud Pikkus 280 mm Laius 176 mm Kõrgus 443 mm Kaal, tööks valmis koos lisa4,7 kg seadmetega Tuvastatud väärtused vastavalt standardile EN 60335-2-79 Käte/käsivarte vibratsiooni<2,5 m/s2 väärtus 0,3 m/s2 Ebakindlus K Helirõhu tase LpA 75 dB(A) 3 dB(A) Ebakindlus KpA Müratase LWA + ebakindlus KWA 91 dB(A) Jäetakse õigus teha tehnilisi muudatusi. Käesolevaga kinnitame, et allpool kirjeldatud seade vastab meie poolt turule toodud mudelina oma kontseptsioonilt ja konstruktsioonilt EÜ direktiivide asjakohastele põhilistele ohutus- ja tervisekaitsenõetele. Meiega kooskõlastamata muudatuste tegemise korral seadme juures kaotab käesolev deklaratsioon kehtivuse. Toode: Kõrgsurvepesur Tüüp: 1.673-xxx Asjakohased EÜ direktiivid: 2000/14/EÜ 2004/108/EÜ 2006/42/EU (+2009/127/EU) 2011/65/EL Kohaldatud ühtlustatud standardid: EN 50581 EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Järgitud vastavushindamise protseduur: 2000/14/EÜ: Lisa V Helivõimsuse tase dB(A) Mõõdetud: Garanteeritud: 91 Allakirjutanud toimivad juhatuse korraldusel ja volitusel. CEO Head of Approbation dokumentatsiooni eest vastutav isik: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel: +49 7195 14-0 Faks: +49 7195 14-2212 Winnenden, 2013/09/01 ET – 10
