NAVODILA ZA UPORABO K2 KARCHER

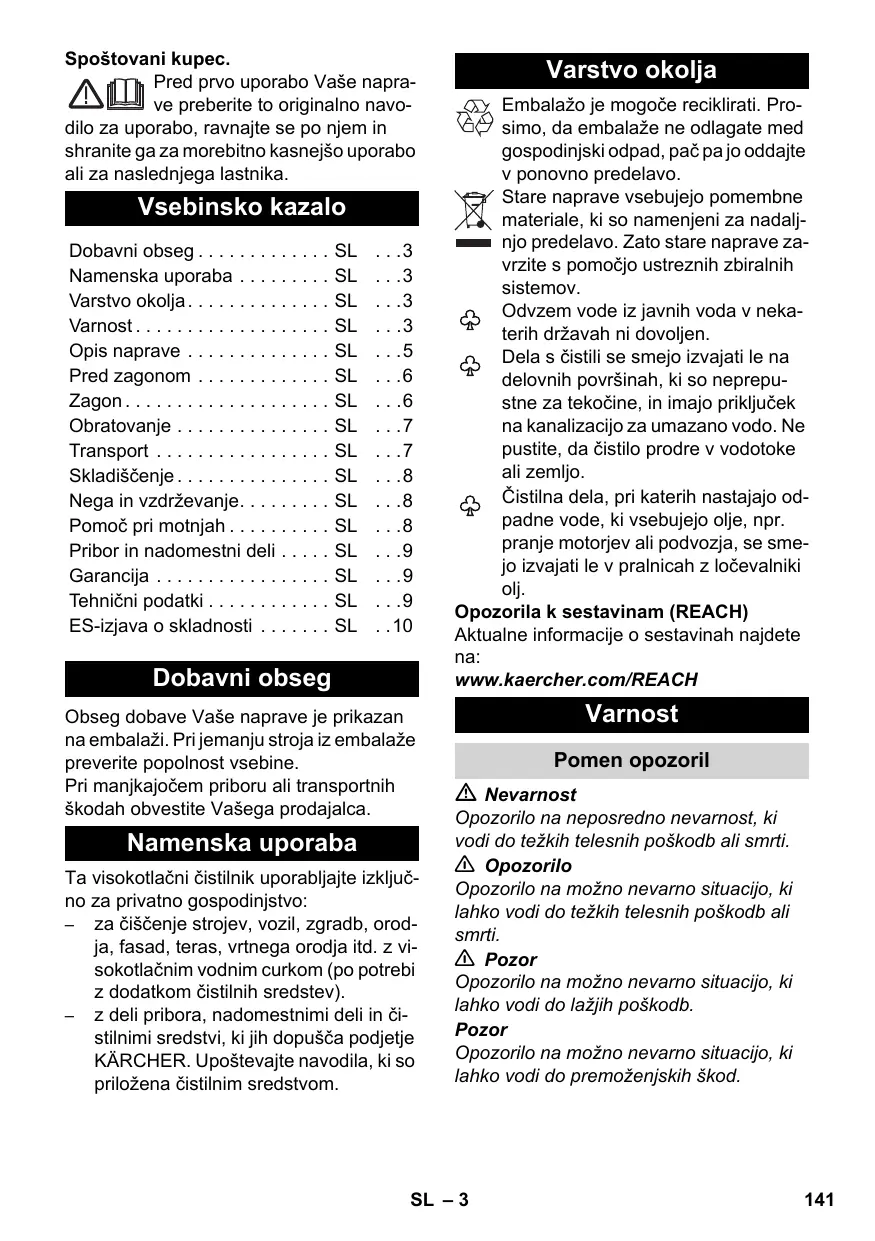

Pred prvo uporabo Vase naprave preberite to originalno navodilo za uporabo, ravnajte se po njem in shranite ga za morebitno kasnejso uporabo ali za naslednjega lastnika.

Vsebinsko kazalo

Dobavni obseg. SL 3

Namenska uporaba .SL 3

Varstvo okolja.. 3

Varnost. 3

Opis naprave .SL 5

Pred zagonom .SL 6

Zagon. 6

Obratovanje SL 7

Transport .SL 7

Skladišcenje.. 8

Nega in vzdrrzevanje..SL 8

Pomoc pri motnjah.. .SL 8

Pribor in nadomestni deli .SL .9

Garancija .SL 9

Tehnični podatki SL 9

ES-izjava o skladnosti .SL 10

Dobavni obseg

Obseg dobave Vase naprave je prikazan na embalaži. Pri jemanju stroja iz embalaže preverite popolnost vsebine.

Pri manjkajocem priboru ali transportnih skodah obvestite VaSega prodajalca.

Namenska uporaba

Ta visokotlačni Čistilnik uporabljajte izključno za privatno gospodinstvo:

• za cisicenje strojev, vozil, zgradb, orodja, fasad, teras, vrtnega orodja itd. z visokotlačnim vodnim curkom (po potrebiz dodatkom cisilnih sredstev).
• z deli pribora, nadomestnimi deli in Čistilnimi sredstvi, ki jih dopušca podjetje KÁRCHER. Upoštevajte navodila, ki so prilozena Čistilnim sredstvom.

Varstvo okolja

Embalazo je mogoce reciklirati. Prosimo, da embalaze ne odlagate med gospodinjski odpad, pa c pa jo oddajte v ponovno predelavo.

Stare naprave vsebujejo pomembne materiale, ki so namenjeni za nadaljnjo predelavo. Zato stare naprave zavrzite s pomočjo ustreznih zbiralnih sistemov.

Odvzem vode iz javnih voda v nekaterih državah ni dovoljen.

Dela s cistili se smejo izvajati le na delovnih povrsinah, ki so neprepustne za tekocine, in imajo prikljucek na kanalizaciono za umazano vodo. Ne pustite, da cistilo prodre vvodotoke ali zemljo.

Cistilna dela, pri katerih nastajajo odpadne vode, ki vsebujejo olje, npr. pranje motorjev ali podvozja, se smejo izvajati le v pralnicah z locevalniki olj.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdetena:

Opozorilo na neposredno nearnost, ki vodi do tezhikh telesnih poškodb ali smrti.

Opozorilo

Opozorilo na možno nevarno situacijo, ki lahko vodi do težkih telesnih poškodb ali smrti.

Pozor

Opozorilo na možno nevarno situácijo, ki lahko vodi do lažijh poškodb.

Pozor

Opozorilo na možno nevarno situacijo, ki lahko vodi do premoženjskih škod.

Simboli na napravi

Visokotlačnega curka ne usmerjaje v osebe,Živali, aktivno elektricno opremo ali na samo napravo.

Napravo zašćitite pred zmrzaljo.

Naprave se ne sme priklučiti neposredno na javno omrežje pitne vode.

■ Elektricnega vtica in vtichnice nikoli ne prijemajte z vlaznimi rokami.
Pred vsako uporabo preverite elektricni prikljucni kabel z elektricnim vtichem glede poškodb. Poškodovani elektricni prikljucni kabel mora pooblascena servisna sluzba / elektricar nemudoma za-menjati. Ne uporablajte naprave s poškodovanim elektricnim prikljucnim kabblom.
Vsi deli v delovnem območju, ki so pod napetostjo, morajo biti zašciteni pred vodnim curkom.
Elektrichi vtici in spojke podaljsevalnega kabla morajo biti vodotesni in nesmejo lezati v vodi. Spojka nadalje ne sme lezati na tleh. Priporoča se, da uporabljate bobne za kable, ki zagotavljo, da se vtichnice nahajao najmanj 60 mm nad tlemi.
Pazite na to, da elektricnega priključnega kabla ali podaljiševalnega kabla ne poskodujete s prevoženjem, stisnjeniem, vlečenjem ali podobnim. Elektricne kable zašcitite pred vročino, oljem in ostrimi robovi.

Opozorilo

Napravo prikljucite le na izmenični tok. Napetost se mora ujemati s tipsko plošćico naprave.
Napravo se sme priklučiti le na elektrčni prikluček, ki ga je elektro instalater izvedel v skladu z IEC 60364.

Neustrezni elektrichi nodaljsevalni kabli so lahko nevarni. Na prostem uporabljaje le atestirane in ustrezno označene elektricine podaljsevalne kable z zaostnim presekom kabla: 1 - 10 m: 1,5 mm²; 10 - 30 m: 2,5 mm²:
- Podaljsevalni kabel vedno popolnama odvijte z bobna za kabel.
Iz varnostnih razlogov načeloma priporočamo, da napravo uporabljate preko zašcitnegatokovnegastikala(max.30 mA).

Varnoravnanje

Nevarnost

Pred vsako uporabo preverite pomembne sestavne dele, kot so visokotlačna gibka cev, ročna pršilna pistola in varnostne naprave, glede poškodb. Poškodovane sestavne dele nemudoma za-menjajte. Ne uporabljajte naprave s poškodovanimi sestavnimi deli.
Visokotlačega curka ne usmerjaje na druge osebe ali sebe, da bi očistili oblačila ali obutev.
Ne skropite predmetov, ki vsebujejo zdravju skodljive snovi (npr. azbest).
Pnevmatike vozila/ventili pnevmatik se lahko zaradi visokotlačega curka poškodujejo in počijo. Prvi znak za to je obvaranje pnevmatike. Poškodovane pnevmatike vozila/ventili pnevmatik soživiljenjsko nevarne. Pri cisćenju upostevajte razdaljo curka majmanj 30 cm!
Pakirne folije hranite proč od otrok, obstaja nevarnost zadušitve!

Opozorilo

S strojem ne smejo delati otroci, mladoletne ali neusposobljene osebe.
Ta naprava ni namenjena uporabi oseb z omejenimi fizičnimi, senzoričnimi ali duševnimi sposobnostmi ali pomanjkljivimi izkušnjami in/ali pomanjkljivim znanjem, razen ce jih nadzoruje oseba, pri-stojna za njihovo varnost, ali so od nje prejeli navodila, kako napravo upora-bljati, ter so razumeli nevarnosti, ki iz tega izhajajo.

Otroci se z napravo ne smejo igrati.

Nadzorujte otroke, da zagotovite, da se z napravo ne igrajo.

Uporabnik mora napravo uporabljati namensko. Upostevati mora lokalne danosti in pri delu z napravo paziti na osebe v okolici.

Visokotlačne gibke cevi, armature in spojke so pomembne za varnost napravce. Uporabljaje le visokotlačne gibke cevi, armature in spojke, ki jih priporoča proizvajalec.

Ne uporabljaje naprave, ce se v dosegu naprave nahajajo druge osebe, raZen ce le-te nosijo zašcitno obleko.

Ta naprava je bila razvita za uporabo ci-stilnih sredstev, ki jih dostavlja ali priporoča proizvajalec. Uporaba drugih ci-stil-nih sredstev ali kemikalij lahko ovira varnost stroja.

Pozor

Pri daljshih delovnih premorih naprvo izklopite na glavnem stikalu / stikalu naprave ali izvlecite elektrichi nvtic.
Pri cišćenju lakiranih povrsin upostevajte razdaljo curkam majmanj 30 cm, da preprećite poškodbe
Dokler naprava deluje, je nikoli ne puschajte brez nadzora.
- Naprave ne uporabljaje pri temperaturah pod 0^ .

Druge nevarnosti

Nevarnost

Ne razpršujte gorljivih tekocin.
■ Nikoli ne sesajte tekočin, ki vsebujejo topila, ali nerazredčenih kislin in topil! Sem spadajo npr. bencin, razredčila ali kurilno olje. Razpršena meglica je visoko vnetljiva, eksplozivna in strupena. Ne uporabljaje acetona, nerazredčenih kislin in topil, ker le-ti unicujejo materia-le, uporabljene na naprvi.
Uporaba v področjih, kjer obstaja ne-varnost eksplozij, je prepovedana.
Pri uporabi naprave v območijh nevar-nosti (npr. bencinske Čpalke) je treba upoštevati ustrezne varnostne predpi-se.

Osebna zašcitna oprema

Za zašćto pred brizganjem vode ali umazanje nosite primerno zašćtno obleko in zašćtne očale.

Stabilnost

Pozor

Pred vsemi aktivnostmi z ali na napravi zagotovite stabilnost, da preprecite nesrece ali poškodbe zaradi padca naprave.

Stojna varnost naprave je zagotovljena, ko je naprava postavljena na ravni povrsini.

Varnostne naprave

Pozor

Varnostne naprave služijo za zašćito uporabnika in se jiñne sme spreminjati ali ignorirati.

Stikalo naprave

Stikalo naprave preprečuje nehoteno delovanje naprave.

Zapah ročne brizgale pistole

Zapah zapira rocico rocne brizgalne pistole in preprecujejo nehoten vklop naprave.

Prelivni ventil s tlačnim stikalom

Prelivni ventil preprecuje prekoračitev dovoljenega delovnega tlaka.

Če ročico na ročni brizgalni pistoli spustite, tlačno stikalo izklopi Črpalko, visokotlačni curek se ustavi. Če ročico povlečete, se Črpalka ponovno vklopi.

Opis naprave

V tem navodilu za uporabo je opisana maksi malna oprema. Glede na model prihaja do razlik v obsegu dobave (glejté embalazo).

Slike gleje na strani 2

1 Visokotlačni prikljucek
2 Stikalo naprave ,0/OFF" / ,I/ON"
3 Shranjevalna kljuka za visokotlačno gibko cev in omrežni priključni kabel
4 Ročaj
5 Shranjevalo za brizgalno cev
6 Shranjevalo za ročno brizgalno pistolò
7 Vodni priključek z vgrajenim sitom

8 Gibka sesalna cev za Čistilno sredstvo (s filtrom)
9 Spojni del za priključek za vodo
10 Omrežni priključni vodnik z omrežnim vtičem
11 Ročna brizgalna pistola
12 Zapah roche brizgalne piistole
13 Sponke za visokotlačno cev
14 Visokotlačna cev

* Opcijski pribor

15 Brizgalna cev s strgalom za umazanijo Za trdovratno umazanijo
16 Brizgalna cev s enojno šobo Za normalne Čistilne naloge.

\*\* Ni del dobavnega obsega

17 Dovodna cev za vodo. Uporabljaje s platnom ojačano gibkovi dovno cev z običajnim priključkom. Pre-mer rajmanj 13 mm (1/2 cole); dolžina rajmanj 7,5 m.

Pred zagonom

Montaža pribora

Pred zagonom montirajte napravi prosto prilozene dele.

Slike glejte na strani 2

Slika A

Pritrdite transportni ročaj.

Slika B
Sponke za visokotlačno gibko cev izvěcite iz ročne brizgalne pistole (npr. z izvijačem z zarezo).

Slika C

Vtaknite visokotlačno gibko cev v ročno brizgalno pistolo.
Pritisnite sponko, dokler se ne zaskovi. Preverite varno povezavo s potegom za visokotolačno cev.

Slika D

Prilozen spojni del privijte na vodni pri-ključek naprave.

Oskrbaz vodo

Prikljucne vrednosti gleje na tipski tablici / v tehnicih podatkih.

Upostevajte predpise vodovodnega podjetja.

Opozorilo

V skladu z veljavnimi predpis naprava ne sme nikoli delovati brez sistemskega locilnika na omrežju pitne vode. Uporabiti je treba ustrezen sistemski locilnik podjetja KÄRCHER ali alternativno sistemski locilnik v skladu z EN 12729 tipa BA. Vodo, ki je tekla skozi sistemski ločevalnik, se ne smatra vec kot pitno vodo.

Pozor

Sistemski ločevalnik vedno prikljucite na oskrbo z vodo, nikoli neposredno na napravo.

Pozor

Necistoce v vodi lahko poskodujejo visokotlačno Črpalko in pribor. Za zašcit o priporoča uporaba vodnega filtra podjetja KÄR-CHER (poseben pribor, narocniška stevilka 4.730-059).

Zagon

Pozor

Suhi tek, ki troja več kot 2 minuti, lahko vodi do poskodb visokotlačne Čpalke. Če naprava v 2 minutah ne izgradi nobenega tlaka, napravo izklopite in postopajte v skladu z napotki v poglavju „Pomč pri motnjah".

Sika E

Visokotlačno gibko cev spojite z visokotlačnim priključkom naprave.

Slika F

Gibko cev zaidotok vode nataknite na spojko na vodnem priključku.
Opozorilo: Dovodna gibka cev ni vsebovana v obsegu dobave.
Gibko vodno cev priključite na oskrbo z vodo.
Vodno pipo popolnama odprite.
Omrežni vtic vtaknite vvticnico.
Vklopite napravo "I/ON".

Slika G

Deblokirajte ročico ročne brizgale ništole.
Potegnite ročico, naprava se vklopi. Pustite napravo, da teče (max. 2 minuti), dokler voda na ročni brizgalni pistoli ne izstopa brez mehurčkov.
Spustite rocico rocn brizgalne pistole.

Opozorilo: Ce se rocica ponovno spusti, se naprava ponovno izklopi. Visok tlak se v sistemu ochrani.

Sika H

Zaprite rocico roche brizgalne pistole.

Obratovanje

Nevarnost

Zaradi izstopajocega vodnega curka iz visokotlačne šobe deluje na ročno pršilno pištolo povratna sila. Poskrbite, da varno stojite, ročno pršilno pištolo in brizgalno cev trdno držite.

Nevarnost

Visokotlačni curki so lahko pri nestrokovni uporabi nevarni. Curka se ne sme usmerjati v osebe,Živali,aktivno elektricno opremi ali na samo napravo.

Pozor

Avtomobilskih gum, laka ali obcutljivih povrsin kot je les ne cistite s strgalom za umazanijo, nevarnost poskodbe.

Sika

→ Brizgalno cev vtaknite v ročno brizgalno pištolo in jo pritrdite z obračanjem za 90°.
Deblokirajte ročico ročne brizgalne pištole.
Potegnite ročico, naprava se vklopi.

Delos cistilnimi sredstvi

Nevarnost

Uporaba napačnih Čistilnih sredstev ali ke-mikalij lahko zmanjša varnost naprave.

Za vsakokratno cistilno nalogo uporabljaje izključno cistilna in negovalna sredstva podjetja KÄRCHER, ker so bila le-ta razvita posebej za uporabo z Vašo napravo. Uporaba drugih cistilnih in negovalnih sredstev lahko vodi do hitrejše obrabe in ugasnitve garancijskih zahtevkov. Prosimo, da se pozanimate v specializirani trgovini ali pa zahtevate informacije neposredno pri podjetju KÄRCHER.

Nevarnost

Napačna uporaba Čistilinih sredstev lahko povzroči hude poškodbe ali zastrupitve.

Pri uporabi Čistilnih sredstev je treba upostevati varnostni list proizvajalca Čistilnegasredstva, še posebej napotke o osebni zašcitni opremi.

Gibko sesalno cev za cistilno sredstvo v zeleni dolzini izvlecite iz ohišja.
Gibko sesalno cev za Čistilno sredstvo obesite v posodo z raztopino Čistilnega sredstva.
→ Brizgalno cev ločite z ročne brizgalne pistole. Delajte le z ročno brizgalno pištolo.

Opozorilo: S tem se pri obratovanju raztopina cistilnega sredstva primeša vodnemu curku.

Priporočljiva metoda Čišćenja

Cistilno sredstvo varcno razpršite posuhi površini in pustite, da učinkuje (vendor se ne sme posušiti).
Raztopljeno umazanijo splaknite z visokotlačnim curkom.

Prekinitev obratovanja

→ Spustite ročico ročne brizgalne pistole.
Zaprite rocico roche brizgalne pistole.
Pri daljshih delovnih premorih (več kot 5 minut) napravo dodatno izklopite „0/ OFF".

Zakluček obratovanja

Pozor

Visokotlačno gibko cev ločite z ročne pršilne pistole ali napravle le,Če v systemd nu tlaka.

Po delu s cistilimi sredstvi: Naprava na ja za spiranje deluje približno 1 minuto.
Spustite rocico rocn brizgalne pistole.
Izklopite napravo "0/OFF".
Zaprite pipo.
Pritisnite ročico ročne brizgale pistole, da iz).[systema izpustite še obstojeci tlak.
Zaprite rocico roche brizgalne pistole.
Izvlecite omrežni vtic iz vticnice.
Napravo ločite z oskrbe z vodo.

Transport

Pozor

Da preprecite nesrece ali poskodbe, pri transportu upoštevajte težo naprave (glejte tehnicne podatke).

Ročni transport

Dvignite strojspomojo nosilnegarocaja in ga nesite.

Transport v vozilih

Napravo zavarujte proti zdrsu in prevnitvi.

Skladišćenje

Pozor

Da preprecite nesrece ali poskodbe, pri izbiri kraja shranjevanja upostevajte tezo naprave (glejte tehnicne podatke).

Pred daljšim shranjevanjem, npr. v Času zi-me, dodatno upostevajte napotke v poglavju Nega.

Postavite napravo na ravno povrsino.
Ročno brizgalno pistolovtaknitev shranjevalo za ročno brizgalno pistolo.
→ Brizgalno cev zaskočite v shranjevalo za brizgalno cev.
Omrežni priključni kabel, visokotlačno gibko cev in pribor posjavite na napravo.

Zaščita pred zamrznitvijo

Pozor

Zmrzal lahko unici naprave in pribor, pri katerih voda ni bila popolnama izpraznjena. Napravo in pribor popolnama izpraznite in zašcitite pred zmrzaljo.

Da preprecite skode:

Popolna izpraznitev vode iz naprave: Napravo vklopite brez prikljucene visokotlačne gibke cevi in brez prikljucene oskrbe z vodo (max. 1 min.) in počakajte, dokler iz visokotlčanega prikljucka ne izstopa več voda. Izklopite napravo.
Napravo s celotnim priborom shranjujte v prostoru, varnem pred zmrzaljo.

Nega in vzdrževanje

Nevarnost

Nevarnost elektricnega udara. Pred vsemi negovalnimi in vzdhrzevalnimi deli izklopite napravo in izvlecite elektrici nvtic.

Nega

Pred daljšim skladiščenjem, NPR. pozimi:

Filter izvlecite iz gibke sesalne cevi začistilno sredstvo in ga očistite pod teko-čo vodo.
Sito v priključku za vodo izvlecite s plošćatimi klešćami in ga očistite pod tekočo vodo.

Vzdrževanje

Naprave ni treba vzdriževati.

Pomoc pri motnjah

Manjše motnje lahko odpravite sami s po-močjo naslednjega pregleda.

V primeru dvoma se obrnite pooblaščeni servisni sluzbi.

Nevarnost

Nevarnost elektricnega udara. Pred vsemi negovalnimi in vzdrzevalnimi deli izklopite napravo in izvlecite elektrici nvtic.

Popravila in dela na elektrichnih sestavnih delih sme opravljati le pooblascena servisna sluzba.

Naprava ne deluje

Potegnite rocico rocnbe brizgalne pistole,naprava se vklopi.
Preverite, ali na tipski tablici navedena napetost ustreza napetosti vira elektric- nega toka.
Omrežni priključni vodnik preglejte glede poskodb.

Naprava ne dosega zastosnegatlaka

Preverite zadostni pretok oskrbe z vodo.
Sito v priključku za vodo izvlecite s plošćatimi klešćami in ga očistite pod tekočo vodo.
Prezračite napravo: Napravo vklopite brez priključene visokotlačne gibke cevi in počakajte (največ 2 minuti), dokler voda na visokotlačnem priključku ne iz-stopa brez mehurčkov. Napravo izklopite in ponovno priklopite visokotlačno cev.

Močna nihanja tlaka

Cischenje visokotlačne šobe: Iz šobne izvrtine z iglo odstranite umazanijo in jo od sprej splaknite z vodo.
Preverite količino dotoka vode.

Naprava je netesna

Neznatna netesnost naprave je tehnici-no pogojena. Primocenejsi netesnosti se obnite na pooblašćeno servisno služ-bo.

Cistilno sredstvo se ne vsesava

→ Brizgalno cev ločite z ročne brizgalne pistole. Delajte le z ročno brizgalno pištolo.
Očistite filter na gibki sesalni cevi za Či-stilno sredstvo.
Preverite gibko sesalno cev za Čistilno sredstvo glede pregibov.

Pribor in nadomestni deli

Poseben pribor

Posebn pribor razsrjma moznosti uporabe vasega stroja. Podrobnejse informacione o tem boste prejeli pri vasem prodajalcu KARCHER.

Nadomestni deli

Uporabljajte samo originalne KARCHER jeve nadomestne dele. Pregled nadomstnih delov boste našli na koncu tega navodila za uporabo.

Garancija

V vsaki državi veljago garancijski pogoji, ki jih določa naše prodajno predstavništro. Morebitne motnje na naprvi, ki so posledica materialnih ali proizvodnih napak, v Času garancije brezplačné odpravljamo. V primeru uveljavljanja garancije, se z originalnim računom obrnite na prodajalca oziroma najblžji uporabníski servis.

Elektrichi priključek
Napetost	220-240 V 1~50/60 Hz
Odvzem toka	6 A
Stopnja zaščite	IP X5
Razred zaščite	II ☑
Omrežna varovalka (iner-tna)	10 A
Vodni priključek
Dotočni tlak	0,2-1,2 MPa
Temperatura dotoka (maks.)	40 °C
Količina dotoka (min.)	7 l/min
Podatki ozmogljivosti
Delovni tlak	8 MPa
Maks. dovoljeni tlak	11 MPa
Črpalna količina, voda	5,2 l/min
Črpalna količina, maksimalna	6,0 l/min
Črpalna količina, Čistilno sred-stvo	0,3 l/min
Povratna sila ročne brizgalne pištole	10 N
Mere in teža
Dolžina	280 mm
Širina	176 mm
Višina	443 mm
Teža, pripravljeno za uporabo s priborom	4,7 kg
Ugotovljene vrednosti v skladu z EN 60335-2-79
Vrednost vibracij dlan-roka	<2,5 m/s2
Negotovost K	0,3 m/s2
Nivo hrupa LpA	75 dB(A)
Negotovost KpA	3 dB(A)
Nivo hrupa ob obremenitviLwA	91 dB(A)
+ negotovost KwA

Pridrzujemo si pravico do tehnicih spremb.

ES-izjava o skladnosti

S to izjavo potrujemo, da spodaj omenjeni stroj zaradi svoje zasnove in načina izdelawe ustreza temeljinim varnostnim in zdravstvenim zahtevam EU-standardov. Ta izjava izgubi svojo veljavnost,Če kdo napravo spremeni brez našega soglasja.

Proizvod: visokotlačni cistilec

Tip: 1.673-xxx

Uporabljene usklajene norme:

EN 50581

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2008

EN 62233: 2008

Postopek ocenjevanja skladnosti:

2000/14/ES: Priloga V

Raven zvočne moči dB(A)

Izmerjeno: 89

Zajamčeno: 91

Podpisniki ravnajo po navodilih in s pooblastilom vodstva podjetja.

Pooblascenec za dokumentacio:

S. Reiser

Nebezpečenstvo

V dosledku vytekajuceho prudu vody cz yvsokotlakovu dzyu posobi na ručnú striekaci pistol'reaktívna sila. Dbajte na pevný postoj a pavne držte ručnú striekaci pistol' a ocelovu rurku.

Nebezpečenstvo

EZ izjava o usklaedenosti

Lična zašitna oprema

Za zašitu od prskanja vode ili prljavstine nosite primerenu zašitnu odecu i zašitne naočare.

Stačka stabilnost

△ Oprez

Pre bilo kakvih radova koji se vrse uredajem ili na njemu, pobrinite se za staticku stabilnost kako bist izbegli nesrece ili ostecenja do kojih moze doci usled prevrtanja uredaja.

Statička stabilnost urežda je obežbežena njegovim postavljanjem na ravnu površin.

Sigurnosni elementi

△ Oprez

Sigurnosna oprema sluzi zastiti korisnika i ne sme se ni menjati niti zaobilaziti.

Prekidač uredaja

Prekidač uredaja sprečava njegov neželjeni rad.

Bravica ručne prskalice

Bravica blokira polugu ručne prskalice i sprečava nephotčnoPokretanje urežaja.

Prelivni ventil sa prekidačem za pritisak

Prelivni ventil sprečava prekoračenje dozvoljenog radnog pritiska.

Kada se poluga ručne prskalice pusti,
prekidač za pritsak isključuje pumpu i
zaustavlja mlaz visokog pritska. Kada se
poluga povuce, pumpa se ponovo
uključuje.

Opis uredaja

U ovom uputstvu za rad opisana je maksimalna oprema. U zavisnosti od modela postoje razlike u sadržaju isporuke (vidi ambalažu).

Slike pogledajte na stranici 2

1 Priključak visokog pritiska
2 Prekidač urežaja "0/OFF" / "I/ON"
3 Kuka za kačenje visokopritisnog creva i priključnog kabla
4 Ručka za noosenje
5 Prihvatni drzačcevi za prskanje
6 Prihvatni drzač ručne prskalice
7 Prikljucak za vodu sa ugradenom mrežicom
8 Crevo za usisavanje deterzenta (sa filterom)
9 Spojni deo za priključak za vodu
10 Strujni priključni kabl sa utikačem
11 Ručna prskalica
12 Bravica ručne prskalice
13 Kopča creva visokog pritiska
14 Crevo visokog pritiska

* Opcionalni pribor

15 Crevo za prskanje sa glodalom za prljavstinu

Prilożeni spojni deo navijte na priključak za vodu urežaja.

Snabdevanje vodom

Uredaj je nedovoljno zaptiven

Mala propusnost uredaja je tehnicki uslovljena. U slučaju jače propusnosti obratite se ovlascenoj servisnoj sluzbi.

Deterdžent se ne usisava

Cev za prskanje odvojite od ručne prskalice. Radite samo sa ručnom prskalicom.
Očistite filter na crevu za usisavanje deterdženta.
Proverite da li je crevo za usisavanje deterdženta presavijeno.

Pribor i rezervni delovi

Poseban pribor
