Type product	Inbouwvaatwasser
Merk	Siemens
Model	SR55ZS10ME
Afmetingen (H x B x D)	86,5 cm x 59,8 cm x 55,0 cm
Netto gewicht	Ongeveer 45 kg
Capaciteit	13 couverts
Energielabel	A
Waterverbruik per cyclus	Ongeveer 9,5 L
Geluidsniveau	44 dB(A)
Wasprogramma's	Eco, Auto, Intensief, Snel, Voorwas, Glazen
Speciale functies	EmotionLight, TimeLight, VarioDrawer, AquaSensor, Kinderbeveiliging
Elektrische aansluiting	220-240 V, 10 A, 50 Hz
Wateraansluiting	Koud of warm water (max 60°C)
Installatietype	Inbouw onder aanrecht of in kolom
Routineonderhoud	Regelmatig reinigen van filters, sproeiarmen, afdichtingen en binnenbak
Veiligheid	Overstromingsbeveiliging, kinderbeveiliging, automatische uitschakeling
Reserveonderdelen beschikbaar	Filters, sproeiarmen, afdichtingen, snoeren, scharnieren, enz.
Repareerbaarheid	Ontworpen voor reparatie door de consument (advies inbegrepen)
Inhoud van de handleiding	Reparatie-instructies, veiligheidsinstructies, vervangingsonderdelen
Garantie	2 jaar (volgens wettelijke voorwaarden)

Veelgestelde vragen - SR55ZS10ME SIEMENS

Hoe reset ik de Siemens SR55ZS10ME vaatwasser?

Koppel het apparaat minimaal 60 seconden los van de stroom en sluit het opnieuw aan. Neem contact op met de klantenservice als het probleem aanhoudt.

Wat te doen als de vaat niet droog is aan het einde van de cyclus?

Controleer of er voldoende glansspoelmiddel is, of het geselecteerde programma drogen omvat (bv. Eco) en of de sproeiarmen niet verstopt zijn. Gebruik een geschikt glansspoelmiddel.

Hoe reinig ik de filters van de vaatwasser?

Draai het groffilter tegen de klok in (1), verwijder het filtersysteem (2), verlaag het microfilter en scheid de onderdelen. Reinig onder stromend water en monteer terug met de pijlen op één lijn.

Wat betekent foutcode E15?

Foutcode E15 duidt op een defecte watertoevoer of een afvoerprobleem. Controleer of de waterkraan open is, of de afvoerslang niet geknikt is en of de filters niet verstopt zijn.

Hoe installeer ik de vaatwasser onder een aanrechtblad?

Zorg ervoor dat het apparaat spanningsloos is. Verwijder indien nodig het bestaande aanrechtblad, demonteer de bevestigingen (vergrendelingshendels), duw het blad naar achteren en til het op. Volg de montagestappen in de handleiding.

De sproeiarm draait niet, wat moet ik doen?

Verwijder de sproeiarm (til hem op en draai hem), reinig de openingen met een tandenstoker onder stromend water en monteer hem terug door hem vast te klikken. Controleer of de waterdruk voldoende is.

Hoe vervang ik de onderste deurafdichting?

Demonteer de frontdeur, verwijder de bevestigingsclips, til de overloopgoot op, verwijder de oude afdichting en installeer de nieuwe met de juiste plaatsing van de afdichtingsdoppen. Monteer alles terug.

Kan ik alles-in-één tabletten gebruiken?

Ja, stel de dispenser voor glansspoelmiddel en regeneratiezout af op het type tablet. Raadpleeg de instellingen in de handleiding voor optimale resultaten.

Hoe vervang ik het netsnoer?

Koppel het apparaat los van de stroom en de watertoevoer. Trek de oude kabel er voorzichtig uit en sluit de nieuwe aan tot deze klikt. Volg de veiligheidsinstructies (geschikte kabel).

De TimeLight weergave werkt niet, wat moet ik doen?

Controleer of het apparaat onder spanning staat en of de TimeLight module correct is aangesloten. Als het probleem aanhoudt, moet de module worden vervangen. Volg de handleiding om de bodemplaat te demonteren en de module te vervangen.

GEBRUIKSAANWIJZING SR55ZS10ME SIEMENS

Reparatie informatatie - Afwasautoaat

1.1 Belangrijke informatie 164

1.1.1 Doel 164
1.2 Verklaring van symbolen 164
1.2.1 Gevarenniveauaus.. 164
1.2.2 Gevarensymbolen 164
1.2.3 Structuur van de waarschuwingen 165
1.2.4 Algemene symbolen 165

A Veiligheid 166

2.1 Algemene veiligheidsinstructies 166

2.1.1 Alle huishoudelijke apparaten 166

Gereedschappen en hulpmiddelen 167

Reparatie. 168

4.1 Werkblad verwangen 168

4.1.1 Werkblad verwijderen 168
4.1.2 Werkblad monteren 168

4.2.1 Een geleider voor het 86 cm model installereren 169
4.2.2 Kopjeshooder installeren 169
4.2.3 Steamerinzet monteren 170

4.3 varioDrawer verrangen 171

4.3.1 varioDrawer verwijderen 171
4.3.2 varioDrawer monteren 172

4.4 Sproeiarmen verrangen 173

4.4.1 Sproeiarm verwijderen 173
4.4.2 Sproeiarm monteren 173

4.5 Filters verrangen 174

4.5.1 Filter verwijderen 174
4.5.2 Filters monteren 174

4.6 Bakplaatsproeikop monteren 175

4.7 Netsnoer verrangen 176

4.7.1 Stekker van netsnoer eruit halen 176
4.7.2 Stekker van het netsnoer erin steken 176

4.8 Vaatwasmiddelklepje verrangen 177

4.8.1 Vaatwasmiddelklepje verwijdenen 177
4.8.2 Veerplaatsen 177
4.8.3 Vaatwasmiddelklepje monteren 177

4.9 Afvoerpompdeksel verrangen 178

4.9.1 Afvoerpompdeksel verwijderen 178
4.9.2 Afvoerpompdeksel monteren 178

4.10 Zijpaneel verwangen 179

4.10.1 Zijpaneel verwijderen 179
4.10.2 Zijpaneel monteren 180

4.11 Buitendeur verwangen 181

4.11.1 Buitendeur verwijderen 181
4.11.2 Buitendeur monteren 182

4.12 Bedieningspaneel verrangen 184

4.12.1 Bedieningspaneel verwijderen 184
4.12.2 Bedieningspaneel monteren 184

4.13 Deurven bevestigen 185

4.14 Plint verrangen 187

4.14.1 Plint verwijderen 187
4.14.2 Plint monteren 187

4.15 Sokkelplaat verrangen 188

4.15.1 Sokkelplaat verwijderen 188
4.15.2 Sokkelplaat monteren 188

4.16 Overloopleiding verrangen 189

4.16.1 Overloopkanaal verwijderen 189
4.16.2 Overloopleiding monteren 190

4.17 Binnendeur verrangen 192

4.17.1 Binnendeur verwijderen 192
4.17.2 Binnendeur monteren 192

4.18 Scharnieren verrangen 193

4.18.1 Schamieren verwijderen 193
4.18.2 Scharmieren monteren 193

4.19 (Onderste) deurafdichting verrangen 196

4.19.1 De deurafdichting verwijderen 196
4.19.2 De deurafdichting monteren 197

4.20 (Bovenste) deurafdichting verrangen 198

4.20.1 Deurafdichting verwijderen 198
4.20.2 Deurafdichting monteren 198

Reparatie informatatie - Afwasautomaat

4.21 EmotionLight verrangen 199

4.21.1 EmotionLight verwijderen 199
4.21.2 EmotionLight monteren 199

4.22 TimeLight verrangen 202

4.22.1 TimeLight verwijderen 202
4.22.2 TimeLight monteren 202

Over dit document

1.1 Belangrijke informatie

1.1.1 Doel

Met deze reparatieaanwijizingen worden de klant geholpen zich apparaten te repareren conform de toepasselijke verordering inzake ecologisch ontwerp (met ingang van 03/2021).

Ze bevatten informatme over ho gedefinierte reserveonderdelen konnen worden verwangen met inbegrip van waarschuwingen enGeVaren.

Neem bij vragen contact op met ozone klantenservice. We stellen ons alleen ansprakelijk voor schade als de reparatieaanwijzingen correct zijn opgevloodl.

1.2 Verklaring van symbolen

1.2.1 Gevarenniveauaus

De waarschuwingsniveauaus worden aangegeven met een symbol en een signalwoord. Het signalwoord geeft de ernst van het gevaar aan.

Table 1: Gevarenniveaus

Waarschuwingsniveau Betekenis
GEVAAR	Als de waarschuwing Niet in acht worden genommen, leidt dat tot ernstig of dodelijk letsel.
WAARSCHUWING	Als de waarschuwing Niet in acht worden genommen, kan dat tot ernstig of dodelijk letsel leiden.
VOORZICTIG	Als de waarschuwing Niet in acht worden genommen, kan dat tot Licht letsel leiden.
LET OP!	Als de waarschuwing Niet in acht worden genommen, kan dat tot materièle schade leiden.

1.2.2 Gevarensymbolen

Gevarensymbolen zijn symbolische abweidungen die einen individie geben van het soort gevaar.

De volgende gevarensymbolen worden in dit document gebruikt:

Gevarensymbol Betekenis
!	Algemene waarschuwing
	Gevaar voor elektrische spanning
	Ontploffingsgevaar
	Snijgevaar

Over dit document

Gevarensymbol Betekenis
	Beknellingsgevaar
	Gevaar voor hete oppervlakken
	Gevaar voor sterke magnetische velden
	Gevaar voor nicht-ioniserende straling

Tabel 2: Gevarensymbolen

1.2.3 Structuur van de waarschuwingen

Waarschuwingen in dit document hebben een gestandaardiseerd uiterlijk en een gestandaardiseerde structuur.

GEVAAR

Soort gevaar en bron van het gevaar!

Mogelijkke gevolgen van het negeren van het gevaar / de waarschuwing

Maatregelen en verboden om het gevaar te voorkomen.

In het volgende voorbeeld is een waarschuwing te zien waarmee voor een elektrische schok aan stroomvoerende onderdelen worden gewaarschuwd. De maatregel om het gee vaar te vermiinden wordt vermeld.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderde

len!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties be

gint van de stroomvoorziening af.

1.2.4 Algemene symbolen

De volgende algemene symbolen worden in dit document gebruikt:

Alg. symbol Betekenis
i	Identificatie van een speciale tip (tekst en/of afbeelding)
f	Identificatie van een eenvoudige tip(tekst)
	Identificatie van een link maar een video-instructie
	Identificatie van vereiste gereedschappen
	Identificatie van vereiste voorwaarden
if	Identificatie van een voorwaarde (als ...,dan ...)
	Identificatie van een resultaat
Start|Identificatie van een toets of knop
[00123456] Identificatie van een materiaalnummer
Status Identificatie van weergegeven tekst/ vsten-ster (in het display van het apparatusat)

Tabel 3: Algemene symbolen

Veiligheid

2.1 Algemene veiligheidsinstructies

2.1.1 Alle huishoudelijkke apparaten

Gevaar voor een elektrische schok aan stroomvoerende onderdelen!

• Fouten bij reparations aan elektrische componenten konnen tot een elektrische schok leiden!
  Koppel het apparaat minstens 60 seconden los het stroomnet voordat u met de werkzaamheden begint.
  Laat na de reparatie eeneiligkeitstest conform VDE 0701 of de landspecifieke regelinge uitvoeren.

Gevaar voor letsel aan scherpe randen!

Draag veiligheidshandschoenen.

Beknellsgevaar tijdens reparatie, onderhoud, probleemoplossing en service vanwege zware en bewegende componenten

Draag veiligheidsschoenen.
- Beveilig zware componenten gegen vallen.
Steeke gen lichaamsdelen in bewegende componenten.

Gevaar voor de veiligheid / werkking van het apparaat!

Gebruik uitsluitend originele reserveonderdelen.

Gevaar voor schade aan elektrostatisch gevoelige componenten (ESD's)!
Raak de modules met inbegrip van de aansluitingen en geleiderbanen Niet aan.

Gereedschappen en hulpmiddelen

Benaming Details Afbeeldingen
Torr T20 schroe- vendraier met boorgat [00340764]	100 mm, voor schroeven met borgpen
Torr T15 schroe- vendraier	Lengte 80 mm
Sleufschroeven- draaier	Kop 10 mm x 1,6 mm x 200 mm
Naaldtang [00340871]	Lengte: 200 mm,recht

Apparaat wordt van de stroomvoorziening afgehaald.
Het apparatus is vrij togetankelijk.

4.1.1 Werkblad verwijderen

1. 1. Druk beide vergrendelingen onder het werkblad omhoog (1).

2. Licht het werkblad van voreniets op (2).

2.1.Duw het werkblad maarachten (3).

1. Duw het werkblad weg maar achefteren (4).

1. Verwijder het werkblad.

4.1.2 Werkblad monteren

Monteer in omgeekerde volgorde.

Reparatie

4.2 Korfsysteme installeren

Voorwaarde:
De betreffende korf is uith het apparaat verwijderd.

4.2.1 Een geleider voor het 86 cm model installeren

Speciale hulpmiddelen:

Geleider [00614935]
Kopjeshounder [00618565]

1. Steek de geleider diagonal op de voorkant van de korf.
2. Centreer de geleider en klik hem op+zijn plaats vast.

4.2.2 Kopjeshoulder installeren

Speciale hulpmiddelen:

Geleider [00614935]
Kopjeshounder [00618565]

Voor het wassen van kopjes kan de kopjesholder omhoog worden geklapt. De extra hoek vermindert de verzameling van water op de bodem van kopjes. Bij hoge glazen adviseren we de kopjesholder neergeklapt te lately. Als bovenste korven een optioneel kunststof inzelstuk hebben,要去en deze eerst worden verwijderd.

1. Verwijder het kunststof inzetstuk.

1. Klik de kopjeshouder op zichplaats.

1. Klap de houder omhoog.

Reparatie

1. Plaats de te wassen items.

4.2.3 Steamerinzet monteren

Speciale hulpmiddelen:

Geleider [00614935]
Kopjeshounder [00618565]

Klem de steamerinzet met de eindhoven vast onder het korfsystem.

Reparatie

4.3 varioDrawer verrangen

4.3.1 varioDrawer verwijdenen

1. Buig de handgreepkleppen aan binnen.

1. Verwijder handgreep maar boven toe.

2. Duw de kunststof zij-inzetstukken maar buiten en duw ze omhoog uit het frame.

Reparatie

1. Buig de geleiders voorzichtigelijk naar buiten.

1. Trek de opklapbare punten uit de geleiders.

2. Druk het metalen frame van voren UIT de houders.

1. Duw metalen frame van achteren uit de geleider.

4.3.2 varioDrawer monteren

Monteer in omgekeerde volgorde.

Reparatie

4.4 Sproeiarmen verrangen

4.4.1 Sproeiarm verwijderen

1. Verwijder de spreoiarm door hem omhoog te trekken.

1. Draai de spreoiarm (1) en verwijder hem (2).

4.4.2 Sproeiarm monteren

Plaats de sproeiarm.
De sproeiarm klikt op zichplaats vast.

Reparatie

4.5 Filters verrangen

4.5.1 Filter verwijderen

1. Draai het grove filter linksom (1) en verwijder het filtersystem (2).

Controer of geen vreemde voorwerpen in de afvoer valen.

1. Verwijder het microfilter door het omlaag te trekken.

1. Druk de vergrendelingen samen (1) enlicht het grove filter eruit (2).

4.5.2 Filters monteren

1. Zet het filtersystem weer in elkaar.

Zorg dat de vergrendelingen aan het grove filter op hunplaats vastklikken.

1. Plaat het filtersystem in het apparaat en draai het grove filter rechtsom.

Zorg ervoor dat de pijlmarkeringen op elkaar aansluiten.

4.6 Bakplaatsproeikop monteren

1. Verwijder de bovenste korf.
2. Steek de bakplaatsproeikop in de houder (1) en draai maar rechts (2).

De bakplaatsproeikop klikt op+zijn plaats vast.

Reparatie

4.7 Netsnoer verrangen

Voorwaarde:

Apparaat worden van de stroomvoorziening afgehaald.
Apparaat worden van de watervoorziening afgehaald.
Het apparaat is vrij toegankelijk.

4.7.1 Stekker van netsnoer eruit halen

Beweeg de stekker van het netsnoer voorzichtig op en neer en trek hem uit het stopcontact.

4.7.2 Stekker van het netsnoer erin steken

LET OPI!

Oververhitting van de netverbinding!

andgevaar Steek de stekker van het netsnoer er stevig in tot hij vastkliet.

• Steek de stekker van het netsnoer in het stopcontact tot de stekker hoorbaar op zichnplaats vastklijk.

Reparatie

4.8 Vaatwasmiddelklepje verrangen

Er kan eenkleine schroevendraaier worden gebruikt om het los te wrikken.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
Deur is geopend.
Vaatwasmiddelklepje is geopend.

4.8.1 Vaatwasmiddelklepje verwijden

1. Schuif het vaatwasmiddelklepje 5 mm maar binnen.
2. Wip het vaatswasmiddelkjee aan de onderkonttuit de geleiderails en haat het vaatswasmiddelkjee aan de bovenkonttuit uit de geleiderails.
3. Verwijder de veer.

4.8.2 Veerplaatsen

1. Steek het lange uiteinde van de veer in het montagegat van de dispenser (1).

1. Steek het korte uiteinde van de veer in het montagegat van het vaatwasmiddelklepje (2).
   3.Druk het klepje in de dispenser (3).

4.8.3 Vaatwasmiddelklepje monteren

1. Steek het vaatwasmiddelklepje 5 mm voor de volledig geopende positie aan een kant in de geleiderails. Druk de andere kant met weinig kracht in de geleiderails.
2. Controller de werking van het vaatwasmiddelklepje.

Reparatie

4.9 Afvoerpompdeksel verwangen

Voorwaarde:

Korf is verwijderd.
Filters zich verwijderd.→174

4.9.1 Afvoerpompdeksel verwijden

1. Haal al het water eruit.

Gebruik zo nods eigenspons.

1. Wip het pompdeksel er af met behulp van een lepel en pak het beet bij het dwarsstuk.

1. Licht het pompdeksel in een hoek waar binnen en verwijder het.

4.9.2 Afvoerpompdeksel monteren

Steek het pompdeksel erin (1) en druk het omlaag (2).

Het pompdeksel klikt op zichn plaats vast.

Reparatie

4.10 Zijpaneel verwangen

Voorwaarde:

Apparaat worden van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
Het apparaat is vrij toegankelijk.
Vrijstaande apparaten: werkblad is verwijderd.

4.10.1 Zijpaneel verwijderen

1. Verwijder schroeven uithet zijpanel (1).

Afl. 1: Volledig geintegreerd

1. Kantel het zijpaneel bovenaan een stukje waar buiten (2).
2. Beweeg het zijpaneel omlaag en trek het uit de onderbak (3).

Reparatie

4.10.2 Zijpaneel monteren

1. Steek het zijpaneel in de onderbak (1).

Afb. 2: Volledig geintegreerd

2.Druk het zijpaneel tegen het apparaat (2).
3. Zet het lijpanel vast met schroeven (3).

Reparatie

4.11 Buitendeur verwangen

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorzieening afgehaald.

4.11.1 Buitendeur verwijderen

Verwijder alleen maar de schroeven die in de volgende stappen worden beschreiben.

1. Open de deur.
2. Verwijder vier schroeven.

3.

Houd deOUR tegendoor hem aan ean kant vast te pakken.

Verwijder det twee schroeven.

Reparatie

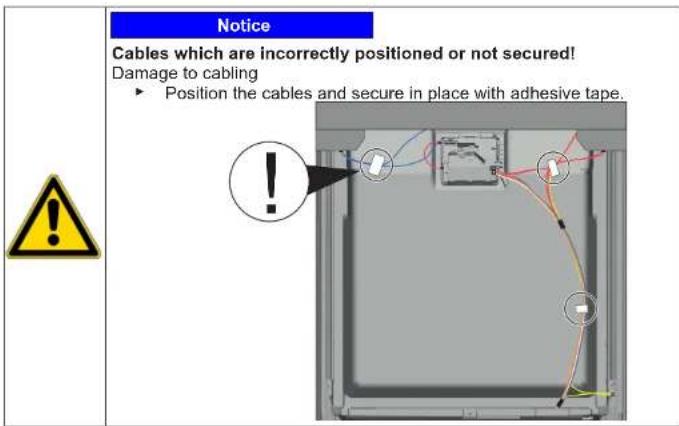

4.11.2 Buitendeur monteren

Voorwaarde:

Isolatiedeken is correct geplaatst en van binnen aan de buitendeur bevestigd.
Scharrien worden in de buitendeur geplaatst.
1. Sluit de binnendeur zonder hem te laten vergrendelen.

1. Druk de buitendeur omhoog onder het bedieningspaneel (1).

1. Druk de buitendeur gegen de binnendeur en houd hem vast (2).

4.

Houd de deur tegden door hem aan een kant vast te pakken.

Reparatie

Open de deur en zet hem vast met twee schroeven (4 x 11 mm metalen schroven).

1. Zet de buitendeur vast met vier schroeven (4 x 11 mm metalen schroeven).

Als een bedieningsmodule defect is,要去 het gehele bedieningspaneel worden verrangen.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat worden de watervoorzieening afgehaald.
Buitendeur is verwijderd
Buitendeur is verwijderd (geintgreer/d/volledig geintgreer).

4.12.1 Bedieningspaneel verwijderen

1. Haal de elektrische verbindungen los van het bedieningspaneel en de sensor voor te weinig glansspoelmiddel (1, 2).

1. Haal de aarddraad (3) los (optioneel).
2. Open de deur van het apparaat.

3. Zet het bedieningsspaneel vast om te voorkomen dat hij valt (houd het op+zijn plaats).

4. Verwijder de zes schroeven.

1. Verwijder het bedieningsspaneel.

4.12.2 Bedieningspaneel monteren

Gebruik schroeven van 4 × 16 ~mm .

Monteer in omgekeerde volgorde.

Reparatie

4.13 Deurveren bevestigen

1. Verwijder afdekking van snoergeleider.

2.1. Open de deur een stukje (1).

1. Zet vast in de sleuf van de onderbak (2).
2. Doe de deur langzaam zich (3).

Het snoersysteme wort automatisch vastgezet aan het deurscharier.

Reparatie

3.1.Doe de deur een stukje dicht (4).

1. Verplaats de sleuf maar afterwards en haal het deurscharnier los (5). 3. Open de deur (6).

1. Herhaal het proces aan de andere kant van het apparatusat.

De voetjes zijn identiek en uitwisselbaar.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
Buitendeur is verwijderd
Buitendeur is verwijderd (geintgreer/d/volledig geintgreer).

4.14.1 Plint verwijderen

1.

Verkeerde verwijdering.
Als de plint aan de zijkant worden losgehaald en verwijderd, kanne de twe beugels afbreken. Als maar een beugel is beschadigd, kan de zijkant worden verwangen omdat de beugels identiek zijn. Geadviseerd worden van voren aan de zijkant ie's onder het apparaat teplaaten om de belasting op het teenpaneel met de voetjes op te vangen.

1. Steek met een schroevendraier in de geleiders (1) en haal de vergrendeling los door omlaag te duwen.

1. Haal het paneel eraf.

2. Verwijder de voetjesং voren (1).

4.14.2 Plint monteren

1. Steek de voetjes erin.
2. Breng de plint van boven aan (1) en duw het maar beneden tot het hoorbaar op zichn plaats vastklikt (2).

Reparatie

4.15 Sokkelplaat verwangen

De dokkelplaat bevindt zich in het onderste deel aan de voorkant.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat worden van de watervoorziening afgehaald.
Meubelfront (optioneel) is verwijderd.
Buitendeur is verwijderd.
Buitendeur is verwijderd (geintegrerd/volledig geinteggreerd).
Plint is verwiederd (optioneel).187

4.15.1 Sokkelplaat verwijderen

1. Verwijder de twee schroeven (1).

1. Maak de vergrendelingselementen (2) los.

2. Kantel de sukkelplaat voorzichtig aan voren (1).

4.

Afhankelijk van de modelserie kan de stekker voor EmotionLight nog aan de sukkel vastzitten.

Ontgrendel de stekker aan het vergrendelingsstuk en trek het maar achteren (opti- noneel) (2).

4.15.2 Sokkelplaat monteren

Monteer de sukkelplaat in omgekeerde volgorde.

Reparatie

4.16 Overloopleiding verrangen

De overloopleiding bevindt zich in het onderste deel aan de voorkant van het apparaat.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
Meubelfront is verwijderd (optioneel).
Buitendeur is verwijderd.
Plint is verwijderd (optioneel), 187
Sokkelplaat is verwijderd. 188

4.16.1 Overloopkanaal verwijden

Restwater

• Wanner de afvoerslang worden verwijderd, kan er restwater uit lopen.
  Vang het water op of verwijder het UIT de onderbak met een zuigspuit

• Licht het vergrendelingsmechanisme bovenaan eruit (1, 2).

1. Maak vergrendelingselement bovenaan los.

3.1. Steek de schroevendraier onder de metalen klem (1).

1. Haal de metalen clip voorzichtig los (2).

Reparatie

1. Haal de overloopleiding eraf.

4.16.2 Overloopleiding monteren

Waterschade als gezolg van verkeerde montage van de overloopleding! Steek de overloopleding onderaan in de geleider van de onderbak. Klik de overloopleding bovenaan goed op zijn plaatsvast.

1. 1. Plaats overloopleiding (1).

2. Schuif overloopleiding in de affdichting (2).

3. Druk overloopleiding in de afdichtingsgeleiding (3).
4. Steek overloopleiding er krachtig in (4).
5. Klem overloopleiding vast (5).

Reparatie

1. Controller montage links en rechts. 3. Controller op goed vastzitten.

1. Klem de metalen clip aan de linker- en rechterkant vast.

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorzieening afgehaald.

4.17.1 Binnendeur verwijderen

1. Verwijder schroeven (1).
2. Verwijder binnendeur maar boven toe (2).

1. Zet deurscharnier vast met schroeven.
2. Plaats binnendeur aan het deurscharier.
3. Zet binnendeur vast met schroeven.

4.17.2 Binnendeur monteren

1. Klap de deurafdichtingaar voren.
2. Schuif de binnendeur,after de deurafdichting.
3. Sluit de binnendeur.
4. Klap de deurafdichting omhoog. Zijstukken wijzen omhoog.
   5.Beweeg deurscharier omhoog.

Reparatie

Apparaat wordt van de stroomvoorziening afgehaald.
Buitendeur is verwijderd.
Sokkelpaat is verwijderd.
Plint is verwijderd (optioneel).
Deurveren zijn verwijderd.
Bedieningspaneel is verwijderd.
Kabelboomhouserichtsonderaan is verwijderd.
Overloopleiding is losgeh

4.18.1 Scharnieren verwijderen

1. Haal de vergrendelingstukken los met een schroevendraier (1) en trek de deur er omhoog uit samen met de schamieren (2).

1. Haal de aardaansluiting aan het deurscharnier los.

3.

De onderste deurafdichting worden tegelijkertijd verwijderd.

1. Verwijder bij de gedemonteerde deur twee schroeven uit elk scharmier om het eraf te halen.

4.18.2 Scharnieren monteren

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderden!

Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie

• Elektrische onderdelen要去en door gekwaliffeerde elektriciens worden gerepareed.
  Laat na de reparatie een veilgheidstest conform VDE 0701 of de landspecificke regelgeving uitovoeren.

Reparatie

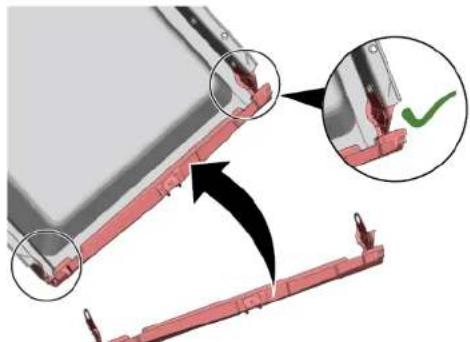

1. Druke de deurafdichting op de onderand van de binnendeur.

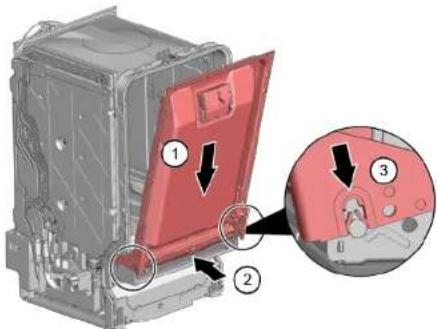

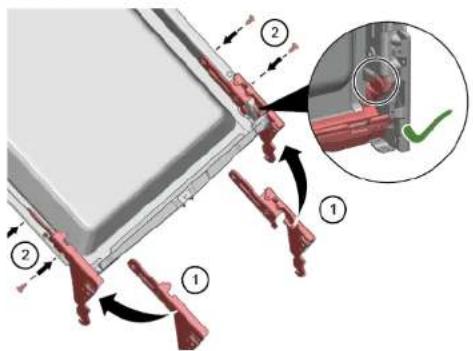

1. Breng de scharmieren aan elke kant aan (1). Zet het scharmier en de kunststof houder van de deurafdichting vast aan de binnendeur (2) met voor elk twee schroeven.

1. Haak de scharmieren samen met de binnendeur vast (1).

1. Plaats de onderste deurafdichtig voorzichtig over de overloopgoten van het reservoir (2) en controllerer of ze correct zijn geplaatst.

2. Haak de scharnieren vast (3).

6.

Een ontbrekende aardverbinding kan leiden tot netspanning op de deur.

Reparatie

Breng een aardverbinding tot stand.

1. Monteer wee bevestigingsklemmen aan de onderste deurafdichting.

Apparaat worden van de stroomvoorziening afgehaald.
Apparaat worden van de watervoorziening afgehaald.
Buitendeur is verwijderd.
Sokkelplaat is verwijderd. 188
Plint is verwijderd (optioneel).→187
Deurveren zich verwijderd.
Bedieningspaneel is verwijderd.
Kabelboomhouserchtsonderaanis verwijderd

4.19.1 De deurafdichting verwijderen

1. Verwijder de twee bevestigingsklemmen aan de onderste deurafdichting (1, 2).

1. Haal het overloopkanaal los.

1. Haal de overloopgoot eraf.

Reparatie

1. Haal de onderste deurafdichting van de binnendeur af.

4.19.2 De deurafdichting monteren

1. Bevestig de afdichtingskappen links en rechts aan de afdichtingsrail met de deurafdichting.

1. Steek de deurafdichting met de afdichtingsklep in de binnendeur.
2. Zet de deurafdichting vast met twee bevestigingsklemmen.

→"Scharnieren monteren",193

Reparatie

4.20 (Bovenste) deurafdichting verrangen

Voorwaarde:

Apparaat worden van de stroomvoorziening afgehaald.
Apparaat worden van de watervoorziening afgehaald.

4.20.1 Deurafdichting verwijderen

Verwijder de onderste deurafdichting uith het binnenframe.

4.20.2 Deurafdichting monteren

De deurafdichting moet voor montage op juiste lenghte worden gesneden. Dat is 1750 mm voor apparalen van 81 cm in hoogte en 1850 mm voor apparaten van 86 cm in hoogte.

1. Maak een passende deurafdichting gereed.
2. Zorg voor een correcte montagepositie van het afdichtingsprofil.

1. De witte stip moet gelijk staan met de afdichtingsstrook.

4.

De affdichting mag Niet golvend of ultgerekt in de hoeken zich. De affdichting worden diagonala aan de uiteinden afgesneden en lopen van voren taps toe toen de bodem van het reservoir.

Positioneer het uiteinde van de affdichting recht aan de Voorkant onder de binnendeur. De affdichting要去 zichen gegen de zijkant van het reservoir aan liggen.

Correct gemonteerde deurafdichting:

Reparatie

4.21 EmotionLight cervangen

Het EmotionLight bevindt zich bovenaan aan de buitenvoorkant van het spoelreservoir.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
Het apparaat is vrij toegankelijk.
Werkblad is verwijderd (optioneel).
Hetrecht zijpaneel is verwijderd (optionel),→179

4.21.1 EmotionLight verwijderen

1. Haal de vergrendelingshaak aan de achterkant los (1).

1. Verwijder de houder maar boven toe (2).

2. Trek de stekker uit de connector (rechtsonder aan de voorkant van het apparaat).

3. Haal de elektrische aansluiting los van de stroommodule.

1. Verwijder EmotionLightuit het apparatusa.

4.21.2 EmotionLight monteren

1. Steek de houder in het frame van het spoelreservoir (1).

Reparatie

1. Koppel de vergrendelingshaak vast (2).

3.

LET OPI

Verkeerde montage!

chade aan de kabel in de buurt van het deurschamier.

Leg de kabel in buurt van het deurscharnier (tussen het plaatscharmier en het spoelreservoir) zodanig dat hij nicht door bewegende delen kan worden beschadigd.

Leg de kabel rechts onderaan.

Reparatie

Afb. 3: Platte kabel

1. Steek de stekker in het stopcontact.

Vervang de TimeLight alleen maar als een compleet onderdeel. De TimeLight-module worden aan de achterkant van de sukkelplaat bevestigd.

Voorwaarde:

Apparaat worden van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
Teenpanel is verwijderd. 187
Sokkelpaat is verwijderd en omgedraaid.→188

4.22.1 TimeLight verwijderen

1. Buig de vergrendelingselementen (1) jetsaar buiten.

1. Trek de TimeLight-module omhoog uit de geleiding (2).

4.22.2 TimeLight monteren

1. Buig de vergrendelingselementen (1) weer terug.

1. Duw de TimeLight-module in de geleiding (2).
2. Verbind de elektrische aansluiting.

Repair hints - Dishwasher

1 Concerning this document. 205

1.1 Important information 205

1.1.1 Purpose 205
1.2 Explanation of symbols 205
1.2.1 Danger levels 205
1.2.2 Hazard symbols 205
1.2.3 Structure of the warnings.. 206
1.2.4 General symbols 206

Safety 207

4.11.1 Removing outer door 222
4.11.2 Installing outer door 222

4.13 Fix door springs 225

4.14 Replacing toe panel 227

4.14.1 Removing toe panel 227
4.14.2 Installing toe panel 227

4.15 Replacing base socket plate 228

4.15.1 Removing base socket plate 228
4.15.2 Installing base socket plate 228

4.16 Replacing overflow conduit 229

4.16.1 Removing overflow channel 229
4.16.2 Installing overflow conduit 230

4.17 Replacing inner door 232

4.17.1 Removing inner door 232
4.17.2 Installing inner door 232

4.18 Replacing hinges 233

4.18.1 Removing hinges 233
4.18.2 Installing hinges 233

4.11.1 Removing outer door

4.11.2 Installing outer door

Repair

Prerequisite:

4.13 Fix door springs

Purtaj manusi de protectie.

Pericol de zdrobire in timpul lucarrior de reparatie, intreitrinene, depanare si service, din cauza componentel grele si mobile

Purtati incaltaminte de protectie.
Fixati componentele grele impotrivacaderi.
- Nu vā sprijiniti cu pārti ale corpului de componenteile mobile.
