Produkttype	Innebygd oppvaskmaskin
Merke	Siemens
Modell	SR55ZS10ME
Mål (H x B x D)	86,5 cm x 59,8 cm x 55,0 cm
Netto vekt	Omtrent 45 kg
Kapasitet	13 kuverter
Energiklasse	A
Vannforbruk per syklus	Omtrent 9,5 L
Støynivå	44 dB(A)
Vaskeprogrammer	Eco, Automatisk, Intensiv, Rask, Forvask, Glass
Spesialfunksjoner	EmotionLight, TimeLight, VarioDrawer, AquaSensor, Barnesikring
Strømforsyning	220-240 V, 10 A, 50 Hz
Vanntilkobling	Kaldt eller varmt vann (maks 60°C)
Installasjonstype	Innebygd under benkeplate eller i søyle
Rutinemessig vedlikehold	Regelmessig rengjøring av filtre, spylearmer, pakninger og kar
Sikkerhet	Overløpsbeskyttelse, barnesikring, automatisk stopp
Tilgjengelige reservedeler	Filtre, spylearmer, pakninger, ledninger, hengsler, osv.
Reparerbarhet	Designet for reparasjon av forbruker (råd gitt)
Innhold i bruksanvisning	Reparasjonsinstruksjoner, sikkerhet, utskifting av deler
Garanti	2 år (i henhold til lovpålagte vilkår)

Ofte stilte spørsmål - SR55ZS10ME SIEMENS

Hvordan tilbakestiller jeg Siemens SR55ZS10ME oppvaskmaskinen?

Koble apparatet fra strømmen i minst 60 sekunder, og koble det deretter inn igjen. Hvis problemet vedvarer, kontakt kundeservice.

Hva gjør jeg hvis oppvasken ikke er tørr etter syklusen?

Kontroller at skyllemiddelet er tilstrekkelig, at det valgte programmet inkluderer tørking (f.eks. Eco) og at spylearmene ikke er tilstoppet. Bruk et egnet skyllemiddel.

Hvordan rengjør jeg filtrene på oppvaskmaskinen?

Vri grovfiltret mot klokken (1), fjern filtersystemet (2), senk mikrofiltret og skill elementene. Rengjør under rennende vann og sett sammen igjen ved å justere pilene.

Hva betyr feilkode E15?

Feilkode E15 indikerer en defekt vanninntak eller et avløpsproblem. Kontroller at vannkranen er åpen, at avløpsslangen ikke er bøyd og at filtrene ikke er tette.

Hvordan installerer jeg oppvaskmaskinen under en benkeplate?

Forsikre deg om at apparatet er strømløst. Fjern den eksisterende benkeplaten om nødvendig, demonter festene (låsehendler), skyv platen bakover og løft den. Følg monteringstrinnene i bruksanvisningen.

Spylearmen roterer ikke, hva gjør jeg?

Fjern spylearmen (løft og drei den), rengjør åpningene med en tannpirker under rennende vann, og sett den tilbake ved å trykke den på plass. Kontroller at vanntrykket er tilstrekkelig.

Hvordan bytter jeg den nedre dørpakningen?

Demonter frontdøren, fjern festeklipsene, løft overløpsrennen, fjern den gamle pakningen og installer den nye ved å plassere tetningshettene riktig. Sett alt sammen igjen.

Kan jeg bruke alt-i-ett tabletter?

Ja, still inn skyllemiddel- og avkalkingsmiddelbeholderen i henhold til tabletttypen. Se innstillingen i bruksanvisningen for å optimalisere resultatene.

Hvordan bytter jeg strømledningen?

Koble apparatet fra strømmen og vannet. Koble fra den gamle ledningen ved å trekke den forsiktig, og koble deretter den nye til den klikker på plass. Følg sikkerhetsinstruksjonene (passende ledning).

TimeLight-displayet fungerer ikke, hva gjør jeg?

Kontroller at apparatet er strømtilkoblet og at TimeLight-modulen er riktig tilkoblet. Hvis problemet vedvarer, må modulen byttes. Følg bruksanvisningen for å demontere sokkelplaten og bytte modulen.

BRUKSANVISNING SR55ZS10ME SIEMENS

Foranstaltninger og forbud for at forbindre faren.

Defelgende eksempler viser an advasder, der advarer mod elektrisk sted pga. spendsdingsefrende delie. Foranstaltingen til at undga faren er naevtn.

FARE

Fare for klemning i forbindelse med reparation, vedligeholdelse, fejalfhjelpning og service pa grund af tunge og bevgelige komponenter

Brug sikkerhedssko.
Sorg for at sikre tunge komponenter mod at falde ned.
Stik kripsdele ind i bevegelige komponenter.

Fare for apparatets sikkerhed/funktion!

Den relevante kurv er fjernet fra apparatet.

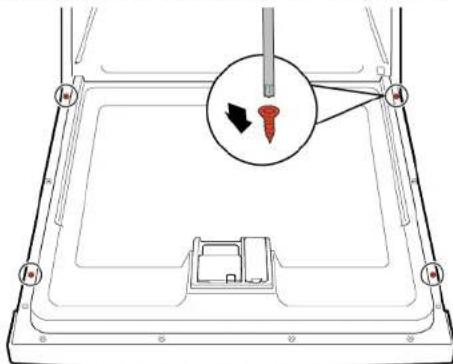

1. Fjern skrueme fra sidepanelet (1).

1. Clips metalclipsen i pa venstre og hajre side.

Reparation

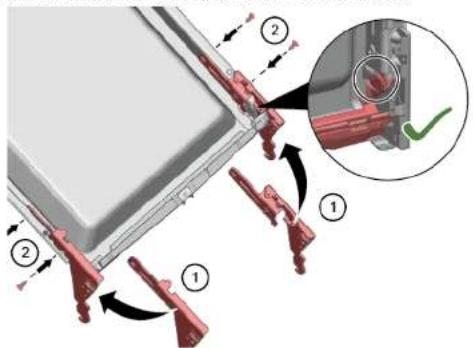

4.18.1 Fjernelse af haengsler

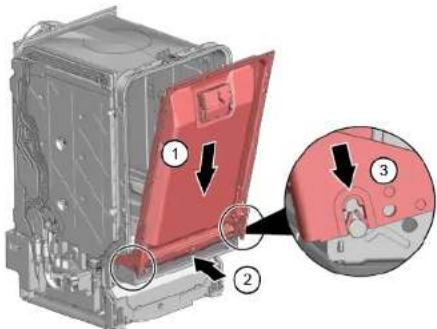

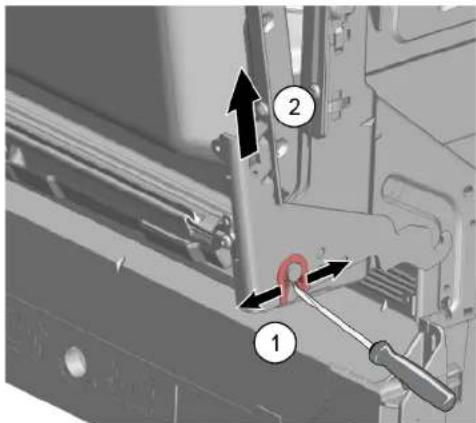

1. Frigur lasetappeme med en skruetrakker (1), og trak doren opad sammen med haengslerne (2).

1. Frigjordforbindelsen np dharhengslet.

3.

1. Saet haengslerne pa i hver side (1). Fastgør haengslet og dorpakningens plastikholder pa inderdoren (2) ved hjelp af to skruer til hver.

1. Haegt haengsleme i sammen med inderdaren (1).

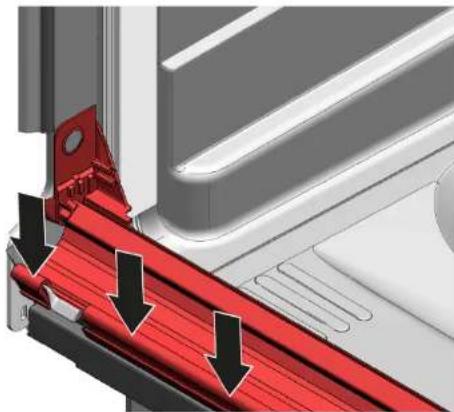

Fjern dorpakningen fra inderrammen.

1. Fjern emotionLight fra maskinen.

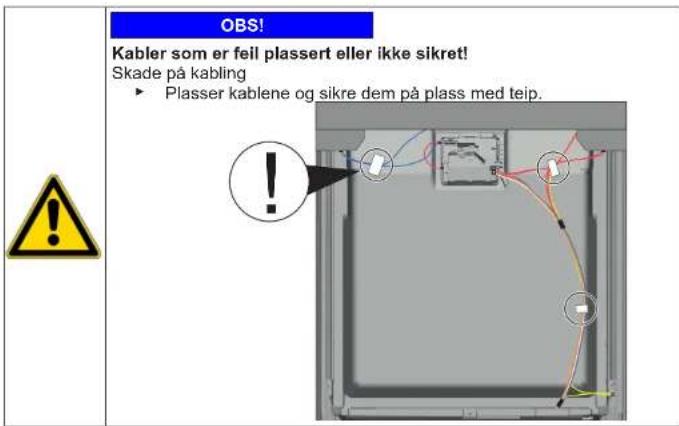

eskadigelse at kablet omradet omkring doraengslet.

Reparasjonstips - Oppvaskmaskin

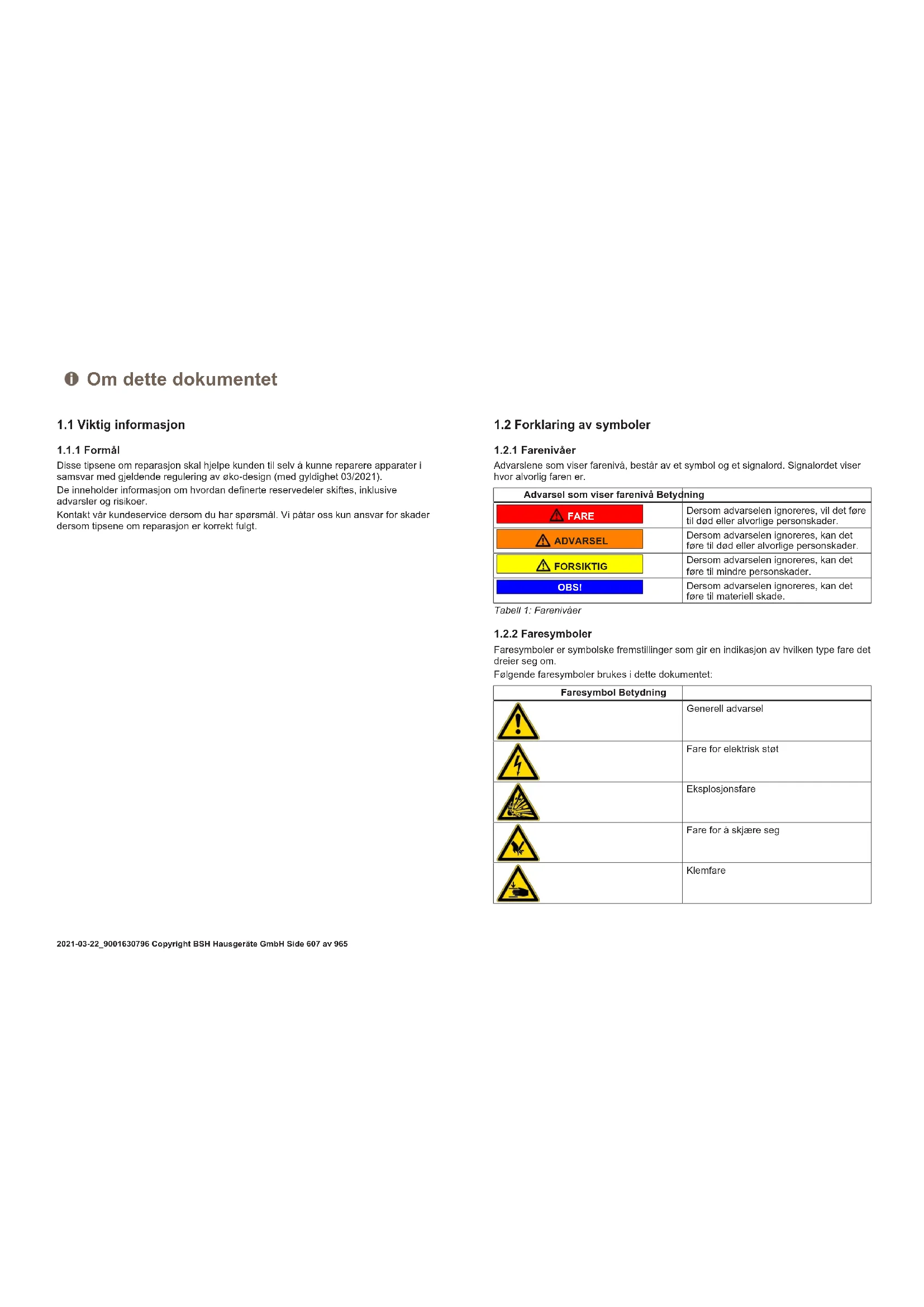

1 Om dette dokumentet 607

1.1 Viktig informasjon 607

1.1.1 Formal 607
1.2Forklaring av symboler 607
1.2.1 Farenivae 607
1.2.2 Faresymboler 607
1.2.3 Advarslenes struktur 608
1.2.4 Generelle symboler 608

609

2.1 Generelle sikkerhetsinstruktjoner 609

2.1.1 Alle husholdningsapparater 609

Verktoy og hjelpemidler 610

Reparasjon 611

4.1 Utskiftning av arbeidsplate 611

4.1.1 Demontering av arbeidsplate 611
4.1.2 Montering av arbeidsplate 611

4.2.1 Montering av tabletrenne for 86 cm modell 612
4.2.2 Montering av stotteklemme for kopper 612
4.2.3 Montering av steamer-innleggsdel 613

4.3 Utskiftning av varioDrawer 614

4.3.1 Demontering av varioDrawer 614
4.3.2 Montering av varioDrawer 615

4.4 Utskifting av spylearmer.. 616

4.5.1 Demontering av filter 617
4.5.2 Montering av litre 617

4.6 Montering av sprayhode for stekebrett 618

4.9 Utskiftning av deksel pa avilqspumpe 621

4.9.1 Demontering av deksel pa avlqspumpe 621
4.9.2 Montering av deksel pa avlopspumpe 621

4.10 Utskiftnig av sidepanel 622

4.10.1 Demontering av sidepanel 622
4.10.2 Montering av sidepanel 623

4.11 Utskifting ay ytre d#r 624

4.11.1 Demontering av ytre dor 624
4.11.2 Montering av ytre dor.. 624

4.12 Utskiftnig ay belieningspanel 626

4.13 Feste dorfjærer 627

4.14 Utskifting av fotpanel 629

4.14.1 Demontering av fotpanel 629
4.14.2 Montering av fotpanel 629

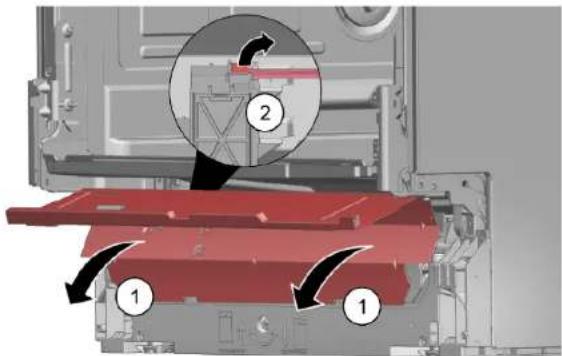

4.15 Utskifting av sukkelplate 630

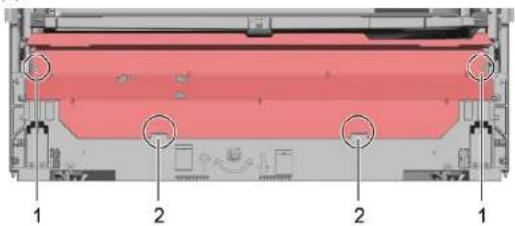

4.15.1 Demontering av sukkelplate 630
4.15.2 Montering av sukkelplate 630

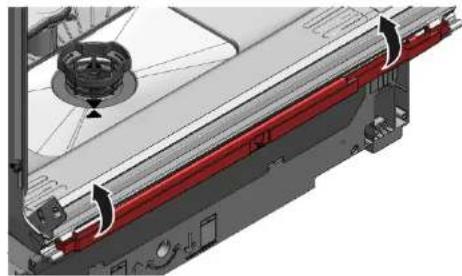

4.16 Utskifthng av overlopskanalen 631

4.16.1 Demontering av overlopskanal 631
4.16.2 Montering av overlopskanal 632

4.17 Utskifting av indre dor 634

4.17.1 Demontering av indre dor 634
4.17.2 Montering av indre dor 634

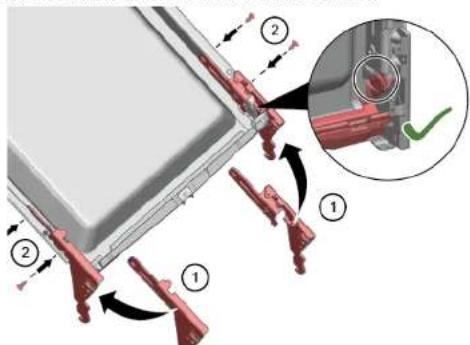

4.18 Utskifting av hengsler 635

4.18.1 Demontering av hengsler 635
4.18.2 Montering av hengsler 635

4.19 Utskifting av (nedre) dorpakning 638

Reparasjonstips - Oppvaskmaskin

4.21 Utskifting av EmotionLight 641

4.21.1 Demontering av EmotionLight 641
4.21.2 Montering av EmotionLight 641

4.22 Utskifting av TimeLight 644

4.22.1 Demontering av TimeLight 644
4.22.2 Montering av TimeLight 644

Om dette dokumentet

1.1 Viktig informasjon

1.1.1 Formal

Disse tipsene om reparasjon skal hjelpe kunden til selv a kinne reparere apparater i samsvar med gjeldende regulering av 己 -ko-design (med gyldighet 03/2021).

De inneholder informasjon om hvordan definerte resedeler skiftes, inklusive advarsler og risikoer.

Kontakt var kundeservice dersom du har sporsmal. Vi patar oss kun ansvar for skader dersom tipsene om reparasjon er korrekt fulgt.

1.2 Forklaring av symboler

1.2.1 Fareniväer

Advarslene som viser farenivá, bestár av et symbol og et signalord. Signalordet viser hvor alvorlig faren er.

Advarsel som viser farenivå Betydning
FARE	Dersom advarselen ignoreres, vil det före til død eller alvorlige persorskader.
ADVARSEL	Dersom advarselen ignoreres, kan det före til død eller alvorlige persorskader.
FORSIKTIG	Dersom advarselen ignoreres, kan det före til mindre persorskader.
OBS!	Dersom advarselen ignoreres, kan det före til materiell skade.

Tabell 1: Farenivae

1.2.2 Faresymboler

Faresymboler er Symbolske fremstlinger som gir en indikasjon av hvilken type fare det dreier seg om.

Folgende faresymboler brukes i dette dokumentet:

Faresymbol Betydning
!	Generell advarsel
	Fare for elektrisk støt
	Eksplosjonsfare
	Fare for á skjærere seg
	Klemfare

Om dette dokumentet

Faresymbol Betydning
	Fare på grunn av varme overflater
	Fare på grunn av sterkt magnetfelt
	Fare fra ikke-ioniserende stråling

Tabell 2: Faresymboler

1.2.3 Advarslenes struktur

Advarslene i dette dokumentet har standardisert utseende og standardisert struktur.

Eksemplet nedenfor viser en advarel mot elektrisk stat pa grunn av strmforende dele. Tiltaket for a unnga faren er angitt.

1.2.4 Generelle symboler

Folgende generelle symboler brukes i dette dokumentet:

Gen. symbol Betydning
i	Identifizierung av et spesielt tips (tekst og/eller grafikk)
j	Identifizierung av et enkelt tips (kun tekst)
r	Identifizierung av en lenke til en opplæ-ringsvideo

Gen. symbol Betydning
	Identifizierung av nødvendig verktøy
	Identifizierung av nødvendige forutsettin-ger
	Identifizierung av en betingelse (hvis ...,)sá ...)
	Identifizierung av et resultat
[Start]Identifizierung av en tast eller knapp
[00123456] Identifizierung av et materialnummer
Status Identifizierung av vist tekst/vindu (i appara-tets display)

Tabell 3: Generelle symboler

Sikkerhet

2.1 Generelle sikkerhetsinstruktjoner

2.1.1 Alle hushholdningsapparater

Fare for elektrisk støp på grunn av stromførende deler!

• Feil ved reparasjoner hvor elektriske komponenter er involvert, kan fere til elektrisk stot!
  Koble apparatuset fra strømnettet i minst 60 sekunder for arbeidet startes.
• Etter reparasjonen ma du sorge for at det utfores en sikkerhetstest iht. VDE 0701, dessi gildende forskritter i det respecive land.

Fare for personskade pa grunn av skarpe kanter!

Bruk vernehansker.

Fare for à knuge legemeldere under reparasjoner, vedlikehold, feilsoking og service par grunn av tunge og bevegelige componenter

Bruk vernesko.
Sikre tunge componenter for a hindre at de faller ned.
- Ikke stikk kroppsdeler inn i bevegelige komponenter.

Fare for apparatets sikkerhet/funksjon!

Bruk kun originale reserverdeler.
Fare for skade pa deleer som er folsomme overfor elektrostatisk utlading (ESD)!
- Ikke berør modulene, inklusive tilkoblinger og ledere.

Verktoy og hjelpemidler

Betegnelse Detaljer Bilder
Torx T20-skrutrek-ker med borehull [00340764]	100 mm, for skruer med splint
Torx T15-skrutrek-ker	Lengde 80 mm
Flat skrutrekker Blad	10 mm x 1,6 mm x 200 mm
Spisstang [00340871]	Lengde: 200 mm, rett

2021-03-22 9001630796 Copyright BSH Hausgeräte GmbH Side 610 av 965

Reparasjon

4.1 Utskifting av arbeidsplate

Forutsetning:

4.1.1 Demontering av arbeidsplate

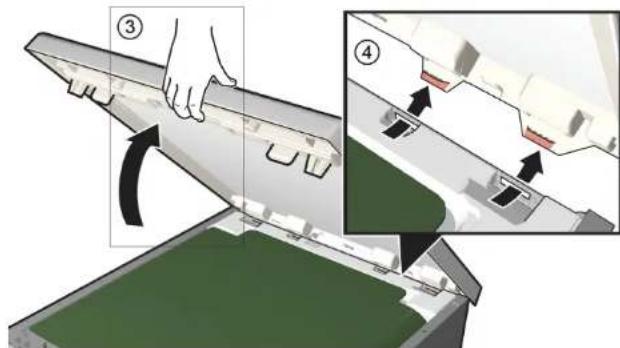

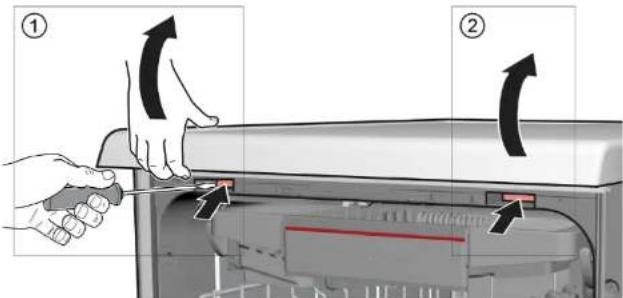

1. 1. Trykk de to laseamene under arbeidsplaten opp (1).

2. Loft arbeidsplaten litt opp foran (2).

2.1. Skyy arbeidsplaten bakover (3).

1. Skyy arbeidsplaten fra deg mot baksiden (4).

1. Ta av arbeidsplaten.

4.1.2 Montering av arbeidsplate

Monteres i motsatt rekkefolge.

Reparasjon

Forutsetning:
Den relevante kurven er tatt ut av apparatet.

4.2.1 Montering av tablettrenne for 86 cm modell

Speiselle hjelpemidler:

Tabletftoring [00614935]
Stotteklemme for kopper [00618565]

1. Før tabletrennen diagonaln inn pa forsiden av kurven.
2. Sentrer og klikk tabletrennen pa plass.

Spesielle hjelpemidler:

Tablettforing [00614935]
Stotteklemme for kopper [00618565]

Nár du vasker opp kopper, kan stotteklemmen for kopper felles opp. Den ekstra vinkelen reduserer oppsaillingen av vann i bunnen av koppene. Nár det gelder hye glass, anbefaler vi a holde stotteklemmen for kopper nedfelt. Hvis de Øvre kurvene har alternativ inleggsdel av plast, ma disse frst fjernes.

1. Fjern innleggsdelen av plast.

1. Klikk stotteklemmen for kopper pa plass.

1. Fell opp klemmen.

Reparasjon

1. Plasser delene som skal vaskes.

4.2.3 Montering av steamer-innleggsdel

Spesielle hjelpemidler:

Tabletfforing [00614935]
Statteklemme for kopper [00618565]

Klem fast steamer-innleggsdelen med endestykkene under kurvsystemet.

Reparasjon

4.3 Utskifting av varioDrawer

4.3.1 Demontering av varioDrawer

1. Bay handtakskaffene innover.

1. Ta ut handtaket mot oppsiden.

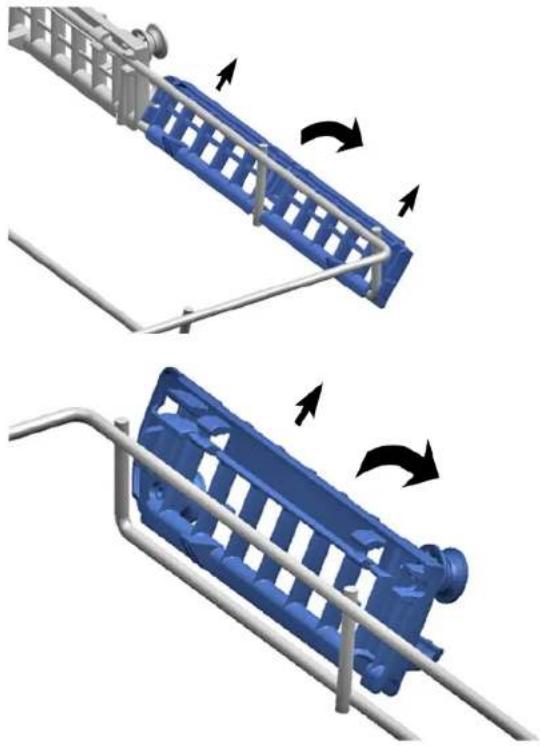

2. Trykk innleggsdelene av plast pa sidene utover og trykk dem ut av rammen mot oppisdien.

Reparasjon

1. Bøy føringstappene forsiktig utover.

1. Trekk de utfelfbare pinnene ut av tappene.

2. Trykk metallrammen ut av holderne pa forsiden.

1. Skyv metallrammen bakover og ut av foringen.

4.3.2 Montering av varioDrawer

4.4 Utskifting av spylearmer

4.4.1 Demontering av spylearm

1. Trekk spylearmen opp for a ta den av.

4.4.2 Montering av spyarm

Sett inn spylearmen.
Spylearmen klikker pa plass.

Reparasjon

4.5 Utskiftning av filtre

4.5.1 Demontering av filter

1. Drei det grove filteret mot urviseren (1) og ta ut filtersystemet (2).

Kontroller at det/DDke faller uvedkommende gjenstander ned i bunnpannen.

1. Trekk mikrofilteret ned for a ta det ut.

1. Press lasehempene sammen (1) og 1eft ut det grove filteret (2).

4.5.2 Montering av filtre

1. Sett filtersystemet sammen igjen.

Pase at lasehempene pa det grove filteret klikker pa plass.

1. Sett filtersystemet inn i apparatet og drei det grove filteret med urviseren.

Pase at pilmarkeringene stemmer med hverandre.

2021-03-22_9001630796 Copyright BSH Hausgeräte GmbH Side 617 av 965

Reparasjon

4.6 Montering av sprayhode for stekebrett

1. Fjern den overste kurven.
2. Sett sprayhodet for stekebrett inn i holderen (1) og drei det til hyre (2).

Sprayhodel for stekebrett klikker pa plass.

Reparasjon

4.7 Utskiftning av strømledning

Forutsetning:

• Beveg pluggen på stromledningen forsiktig opp og ned og trekk den ut av stikkontakten.

Overopppettnig av nettilkoblingen!

frannare Sett strmledningen kraftig inn til den klikker plass.

• Sett pluggen på stromledningen inn i stikkontakten til pluggen klikker hærbart på plass.

Reparasjon

4.8 Utskifting av vaskemiddellokket

En liters skrutrekker kan brukes som verktoy for a vippe lokket opp.

Forutsetting:

4.8.2 Innsetting av fjaren

1. Sett den lange enden av fjaren inn monteringshullet i dispenserseneheten (1).

1. Før den korte enden av fjærén inn i monteringshulleit i vaskemiddellokket (2).
2. Trykk lokket inn i dispensersenheten (3).

1. Sett inn vaskemiddellokket 5 mm før fullstendig apen posisjon i foringssskinnene pa den ene siden. Bruk lite kraft og trykk motsatt side inn i foringssskinnene.
2. Kontroller funksjonen til vaskemiddellokket.

Reparasjon

4.9 Utskiftning av deksel på avlopspumpe

Forutsetting:

Kurven er tatt ut.
Filtrene er tatt ut. 617

4.9.1 Demontering av deksel pa avlopspumpe

1. 0s ut eventuelt vann.

Sett inn pumpedekslset (1) og trykk det ned (2).

Pumpedekslet klikker pa plass.

Reparasjon

4.10 Utskifting av sidepanel

Forutsetning:

1. Fjern skruene fra sidepanelet (1).

Bilde 1: Helintegrert

1. Vipp sidepanelet litt utover over (2).
2. Senk sidepanelet og trekk det ut av bunnkaret (3).

Reparasjon

4.11 Utskiftning av ytre dor

Forutsetting:

4.11.1 Demontering av ytre dor

Fjern helt enkelt skruene som beskrevet i punktene nedenfor.

1. Apen doren.
2. Fjern fire skruer.

3.

4.11.2 Montering av ytre dor

Reparasjon

Forutsetning:

Isolerende fleece er plassert korrekt og festet pa innsiden av den ytre daren.
Hengslene er satt inn i den ytre doren.
1. Lukk den indre doren uten at den smekker i las.
2. Skyy den ytre daren opp under betjeningspanelet (1).

1. Trykk den ytre doren mot den indre doren og hold (2).

4

Apne doren og sikre den med to skruer (4 x 11 mm metallskruer).

1. Sikre den ytre doren med fire skruer (4 x 11 mm metallskruer).

Reparasjon

4.12 Utskifting av betjeningspanel

4.13 Feste dorfjærer

1. Ta ut dekslet for ledningsforgen.

2.1.Apne doren litt (1).

1. Fest den i sporet i bunnkaret (2).
2. Lukk doren sakte (3).

Ledningsystemet kobler seg selv automatisk til dorhengselen.

Reparasjon

3.1. Lukk doren litt (4).

1. Flytt sporet til baksiden og Iosne dorhengselen (5).
2. Apne doren (6).

1. Gjenta prosedyren pa motsatt side av apparatelet.

Reparasjon

4.14 Utskiftning av fotpanel

Fottene er identiske og kan byttes om pa.

Forutsetting:

Apparatet kobles fra stromforsyningen.
Apparatet kobles fra vannforsyningen.
Den ytre daren er demontert.
Den ytre doren er demonter (helintegrert/integrert).

4.14.1 Demontering av fotpanel

1.

Feil demontering.
Hvis fotpanelet lønsne pa sider og tas av, kan to braketter brytes ut.
Hvis bare en brakett er skadet, kan sidene byttes om, ettersom brakktene er identiske.
Det anbefales a plassere noe under apparatef, foran pa sider, for a avlaste belastninger pa fotpanelet med fottene.

1. Grip inn i de to faringene (1) med en skruttrekker og Iasne hempen ved a skyve nevedover.

1. Loft panelet av.

2. Fjern fottene mot forsiden (1).

4.14.2 Montering av fotpanel

1. Sett inn fottene.
2. Fest fotpanelet overst (1) og trykk det ned til det klikker horbart plass (2).

Reparasjon

4.15 Utskifting av sukkelplate

Sokkelplaten er plassert i det nederste omradet foran.

Forutsetting:

Apparatet kobles fra stromforsyningen.
Apparatet kobles fra vannforsyningen.
Möbelfronten (alternative) er fernet.
Den ytre daren er demontert.
Den ytre doren er demontert (helintegrert/integrert).
Fotpanelet er demonter (alternative). 629

4.15.1 Demontering av sukkelplate

1. Fjern to skruer (1).

1. Løsne laselementene (2).

2. Vipp sukkelplaten forsiktig forover (1).

4.

Pluggen til EmotionLight er fortsett LAST til sukken, avhengig av modellserie.

Løsne pluggen pa Iaseknappen og trekk den bakover (alternativ) (2).

4.15.2 Montering av sukkelplate

Monter sukkelplaten i motsatt rekkefolge.

Reparasjon

4.16 Utskifting av overløpskanalen

Overlopskanalen er plassert i nedre omrade foran pa apparatet.

Forutsetting:

Apparatet kobles fra stromforsyningen.
Apparatet kobles fra vannforsyningen.
Möbelfronten er fjernet (alternative).
Den ytre daren er demontert.
Folpanelet er demonter (alternativ), 629
Sokkelplaten er demontert. 630

4.16.1 Demontering av overlpskanal

Vannrester

Nar tommeslangen er fjernet, kan det renne ut vannrester.
- Samle opp vannet, ell erbruk en sugespryte til a fjerne det fra bunnpannen.

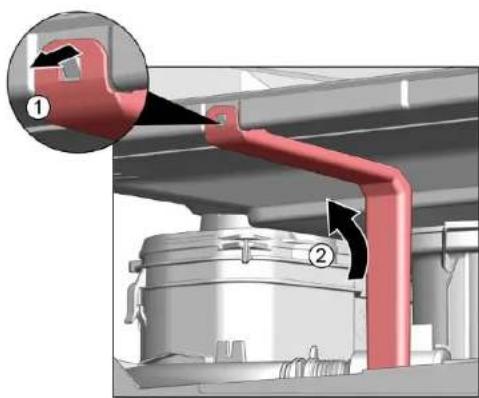

1. Vipp ut av lasemekanismen overst (1, 2).

1. Løsne laselementet overst.

3.1. Før en skrutrekker inn under metallbremsen (1).

1. Løsne metallklipset forsiktig (2).

Reparasjon

1. Loft av overlopskanalen.

4.16.2 Montering av overlopskanal

Vannskader pa grunn av feil montering av overlopskanalen! Sett overlopskanalen korrekt inn i foringen i bunnen av bunnkaret. Klikk overlopskanalen korrekt pa plass overst.

1. 1. Plasser overlopkanalen (1).

2. Beveg overlopskanalen inn i pakningen (2).

3. Trykk overlpskanalen inn i foringen i pakningen (3).
4. Før overløpskanalen forsiktig inn (4).
5. Fest overlpskanalen i klipset (5).

Reparasjon

1. Kontroller installasjonen pa venstre og høyre side. 3. Kontroller at det sitter forsvarlig fast.

1. Fest metallklipset pa venstre og hoyre side.

Reparasjon

4.17 Utskifting av indre dor

Forutsetting:

4.17.1 Demontering av indre dor

1. Fjern skruene (1).
2. Ta ut den indre doren mot oppsiden (2).

4.17.2 Montering av indre dor

1. Brett dorpakningen til forsiden.
2. Beveg den indre doren bak dorpakningen.
3. Lukk den indre doren
4. Brett dorpakningen opp. Sidedelene vender

5. Beveg dorrhengselen oppover.

6. Sikre dorhengselen med skruer.

7. Plasser den indre doren pa dorphengselen.
8. Sikre den indre doren med skruer.

Reparasjon

4.18 Utskifting av hengsler

Forutsetning:

Apparate er koblet fra stromforsyningen.
Den ytre daren er demontert.
Sokkelplaten er demontert.
Fotpanelet er demontert (alternativ).
Dorfjarene er demontert.
Betjeningspanelet er demontert.
Ledningsnettholderen nederst til høyre er demontert.
Overlapskanalen er lösnet.

4.18.1 Demontering av hengsler

1. Løsne laseknappene med en skrutrekker (1) og trekk ut doren mot oppiden sammen med hengslene (2).

1. Løsne jordkoblingen pa dorrhengselen.

3.

1. Fjern to skruer fra hver hengsle pa den demonterte doren for a ta dem av.

4.18.2 Montering av hengsler

A

Fare for elektrisk stot pa grunn av stromforende deler!

Vsfare pa grunn av elektrisk stot ved feil reparasjon.

Elektriske deler skal repareres av kvalifiserte elektrikere.
- Etter reparacionen mā du sorge for at det uftfres en sikkerheits-test iht. VDE 0701 eller gjeldende forskritter i det respective land

Reparasjon

1. Fest hengslene pa hver side (1). Sikre hengselen og plastholderen for dorpaknigen pa den indre daren (2) med to skruer for hver.

1. Hekt hengslene sammen med den indre daren (1).

1. Plasser den nedre dorpakningen forsiktig over beholderens overlopsrenne (2) og kontroller at de er plassert korrekt.

2. Hektinnihengslene (3).

6.

En manglende jordkobling kan fore til nettpotensial pa doren.

Reparasjon

Opprett jordkobling.

1. Monter to holdeklops pa den nedre darpakningen.

Reparasjon

4.19 Utskiftning av (nedre) dorpakning

Forutsetning:

Apparatet kobles fra strormforsyningen.
Apparatet kobles fra vannforsyningen.
Den ytre daren er demontert.
Sokkelplaten er demontert. 630
Fotpanelet er demontert (alternativ).→629
Dorfjarene er demontert.
Betjeningspanelet er demontert.
Ledningsnetholderen nederst til høyre er demontert.

1. Løsne overløpskanalen.

1. Sett pa tetningshettene pa venstre og hye re side av pakningsskinen med dorpakningen.

1. Sett inn dorpakningen med laseklaffen i den indre doren.
2. Sikre dorpakningen med to holdek lips.

"Montering av hengsler",635

Reparasjon

4.20.1 Demontering av dorpakning

4.20.2 Montering av dorpakning

Dorpakningen ma kappes av til korrekt lenghte for montering. Dette er 1750 mm for apparater med en hoyde pa 81 cm og 1850 mm for apparater med en hoyde pa 86 cm.

1. Forbered korrekt dorpakning.
2. Sorg for en korrekt monteringsposisjon for pakningsprofilen.

Pakningen ma ikke ha belger aller vare strukket i hjørnene. Pakninger kappes diagonalt av i endene og møtes i spiss i bunnen av beholderen foran.

Plasser enden av pakningen rett mot fronten under den indre doren. Pakninger skal ligge sa langt mot siden av beholderen som mulig.

Korrekt monterdorpakning:

Reparasjon

4.21 Utskifting av EmotionLight

EmotionLight er plassert i Øvre utvendige omrade foran pa skylletanken.

Forutsetning:

Apparatet kobles fra stromforsyningen.
Apparatet kobles fra vannforsyningen.
Apparat et fritt tilgengelig.
Arbeidsplaten er demontert (alternativ).
Høyre sidepanel er demontert (alternativ).→622

4.21.1 Demontering av EmotionLight

1. Løsne festekroken pa baksiden (1).

1. Ta holderen ut mot oppisdien (2).

2. Trekk pluggen ut av kontakten (nederst til høyre foran pa apparatet).

3. Fjern den elektriske tinkobligen fra strømmodulen.

1. Fjern EmotionLight fra apparatet.

4.21.2 Montering av EmotionLight

1. Sett holderen inn i skylletankrammen (1).

Reparasjon

1. Fest festekroken (2).

3.

Monter kabelen pa nedre hoyre side.

Reparasjon

Bilde 3: Flat babel

1. Sett i pluggen.

Reparasjon

4.22 Utskifting av TimeLight

TimeLight skal kun skiftes ut som komplettdel. TimeLight-modulen er festet til baksiden av sukkelplaten.

Forutsetting:

Apparatet kobles fra stromforsyningen.
Apparatet kobles fra vannforsyningen.
Fotpanelet er demontert. 629
Sokkelplaten er demontert og snudd. 630

4.22.1 Demontering av TimeLight

1. Boy laseelementente (1) litt utover.

4.22.2 Montering av TimeLight

1. Bøy laseelementene (1) tilbake igjen.

1. Skyy TimeLight-modulen inn i forgen (2).
2. Koble til den elektriske tinkoblingen.

Risk for elstotar pa ground av stromforande delar!

Risk for elstotar pa ground av stromforande delar!

Risk for personskador pa ground av vassa kanter!

1. Satt in sakerna som ska diskas.

4.2.3 Montera anginsats

Nödvändiga verktyg:

Tablettstyming [00614935]
Koppstödsklamma [00618565]

Kila in anginsatsen med anddelarna under korgsystemet.

Reparation

4.3 Byta varioDrawer

1. Böj handtagsflikarna inat.

4.3.1 Ta bort varioDrawer
