SR55ZS10ME - Diskmaskiner SIEMENS - Gratis bruksanvisning och manual

Produkttyp	Inbyggd diskmaskin
Märke	Siemens
Modell	SR55ZS10ME
Mått (H x B x D)	86,5 cm x 59,8 cm x 55,0 cm
Nettovikt	Cirka 45 kg
Kapacitet	13 kuvert
Energiklass	A
Vattenförbrukning per cykel	Cirka 9,5 L
Ljudnivå	44 dB(A)
Tvättprogram	Eco, Automatisk, Intensiv, Snabb, Förtvätt, Glas
Specialfunktioner	EmotionLight, TimeLight, VarioDrawer, AquaSensor, Barnsäkring
Elanslutning	220-240 V, 10 A, 50 Hz
Vattenanslutning	Kallt eller varmt vatten (max 60°C)
Installationstyp	Inbyggd under bänk eller i kolumn
Rutinunderhåll	Regelbunden rengöring av filter, spridararmar, tätningar och insida
Säkerhet	Översvämningsskydd, barnsäkring, automatisk avstängning
Reservdelar tillgängliga	Filter, spridararmar, tätningar, sladdar, gångjärn, etc.
Reparerbarhet	Utformad för konsumentreparation (råd medföljer)
Bruksanvisningens innehåll	Reparationsinstruktioner, säkerhet, byte av delar
Garanti	2 år (enligt lagstadgade villkor)

Vanliga frågor - SR55ZS10ME SIEMENS

Hur återställer jag diskmaskinen Siemens SR55ZS10ME?

Koppla bort apparaten i minst 60 sekunder, och anslut den sedan igen. Om problemet kvarstår, kontakta kundservice.

Vad gör jag om disken inte är torr i slutet av programmet?

Kontrollera att sköljmedlet är tillräckligt, att det valda programmet inkluderar torkning (t.ex. Eco) och att spridararmarna inte är blockerade. Använd ett lämpligt sköljmedel.

Hur rengör jag filtren på diskmaskinen?

Vrid grovfiltret moturs (1), ta bort filtersystemet (2), sänk mikrofiltret och separera delarna. Rengör under rinnande vatten och montera ihop genom att rikta in pilarna.

Vad betyder felkoden E15?

Kod E15 indikerar felaktig vattenförsörjning eller dräneringsproblem. Kontrollera att vattenkranen är öppen, att avloppsslangen inte är böjd och att filtren inte är blockerade.

Hur installerar jag diskmaskinen under en arbetsbänk?

Se till att apparaten är strömlös. Ta bort den befintliga bänkskivan om nödvändigt, demontera fästena (låsspakar), skjut bänken bakåt och lyft den. Följ monteringsstegen i manualen.

Spridararmen roterar inte, vad gör jag?

Ta bort spridararmen (lyft och vrid), rengör hålen med en tandpetare under rinnande vatten, och montera tillbaka genom att snäppa fast. Kontrollera att vattentrycket är tillräckligt.

Hur byter jag den nedre dörrtätningen?

Demontera frontluckan, ta bort fästklämmorna, lyft spillrännan, ta bort den gamla tätningen och installera den nya med korrekt placering av tätningslocken. Montera ihop allt.

Kan jag använda allt-i-ett-tabletter?

Ja, justera doseringen av sköljmedel och regenereringssalt efter tablettens typ. Se justeringen i manualen för bästa resultat.

Hur byter jag nätsladden?

Koppla bort apparaten och koppla bort vattnet. Koppla loss den gamla sladden genom att dra försiktigt, och anslut den nya tills den klickar. Följ säkerhetsanvisningarna (lämplig sladd).

TimeLight-displayen fungerar inte, vad gör jag?

Kontrollera att apparaten är påslagen och att TimeLight-modulen är korrekt ansluten. Om problemet kvarstår måste modulen bytas. Följ manualen för att demontera bottenplattan och byta modul.

BRUKSANVISNING SR55ZS10ME SIEMENS

4.2 Montering av kurvsystem 612

4.4.1 Demontering av spylearm 616
4.4.2 Montering av spylearm 616

4.5 Utskiftning av litre 617

4.7 Utskiftning av stromledning 619

4.8 Utskiftnig av vaskemiddellokket 620

4.8.1 Demontering av vaskemiddellokk 620
4.8.2 Insetting av fjaeren 620
4.8.3 Montering av vaskemiddellokk 620

4.12.1 Demontering av betjeningspanel 626
4.12.2 Montering av betijningspanel 626

4.19.1 Demontering av dorpakningen 638
4.19.2 Montering av dorpakningen 639

4.20 Utskiftning av (ovre) dorpakning 640

4.20.1 Demontering av dorpakning 640
4.20.2 Montering av dorpakning 640

4.2 Montering av kurvsystem

4.2.2 Montering av stotteklemme for kopper

4.8.1 Demontering av vaskemiddellokk

1. Skyy vaskemiddellokket 5 mm.
2. Vipk vaskemiddellokket ut av faringsskinnene på den laveste siden og ta vaskemiddellokket ut av faringsskinnene på oppisdien.
3. Fjern fjaeren.

4.8.3 Montering av vaskemiddellokk

Brukensvampomnodvendig.

4.9.2 Montering av dekol pa avlopspumpe

4.10.2 Montering av sidepanel

1. Sett sidepanelet inn i bunnkaret (1).

Bilde 2: Helintegrert

1. Trykk sidepanelet inn pa apparatet (2).
2. Sikre sidepanelet med skruene (3).

Reparasjon

4.12.2 Montering av betjeningspanel

Bruk skruer 4 × 16 ~mm .

Monteresimotsattrekkefolge.

Reparasjon

Den nedre dorpakningen fjernes samtidig.

1. Skyy dorpakningen inn pa nedre kant av den indre daren.

4.19.1 Demontering av dorpakningen

1. Fjern de to holdekipsene pa den nedre dorpakningen (1, 2).

1. Loft av overlopsrennen.

Reparasjon

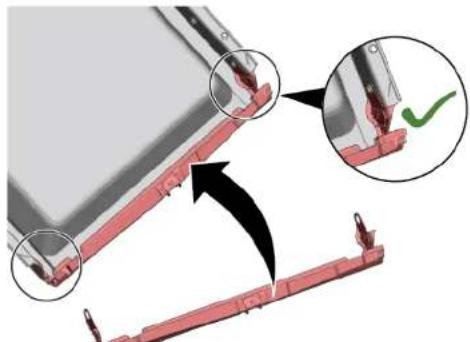

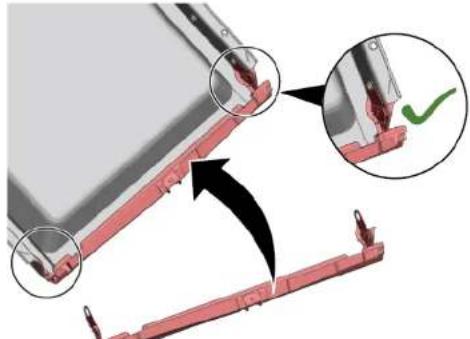

4.19.2 Montering av dorpakningen

4.20 Utskiftning av (ovre) dorpakning

Forutsetting:

Verktyg och hjälpmedel. 891

Reparation 892

4.1 Byta arbetsbank 892
4.1.1 Ta bort arbeitsbank 892
4.1.2 Montera arbeitsbank 892

4.2 Montera korgsystem 893
4.2.1 Montera en tablettkana for 86 cm-modelen 893
4.2.2 Montera koppstodsklamma 893
4.2.3 Montera anginsats 894

4.3 Byta varioDrawer 895
4.3.1 Ta bort varioDrawer 895
4.3.2 Montera varioDrawer 896

4.4 Byta sprutarmar 897

4.4.1 Ta bort sprutarm 897
4.4.2 Montera sprutarm 897

4.5 Byta filter 898

4.5.1 Ta bort filter 898
4.5.2 Montera filter 898

4.6Montera spruthuvud for bakplat 899
4.7 Byta natsladd 900

4.7.1 Dra ur natsladd 900
4.7.2 Satta i natsladd 900

4.8 Byta diskmedelskapa 901

4.8.1 Ta bort diskmedelskapa 901
4.8.2 Satta in fjadern 901
4.8.3 Montera diskmedelskapa 901

4.9 Byta hölje for avloppsvattenpump 902

4.9.1 Ta bort hölje for avloppsvattenpump 902
4.9.2 Montera hõje for avloppsvattenpump 902

4.10 Byta sidopanel 903

4.10.1 Ta bort sidopanel 903
4.10.2 Montera sidopanel 904

4.11 Byta ytre lucka 905

4.11.1 Ta bort ytre lucka 905
4.11.2 Montera ytre lucka 905

4.12 Byta manoverpanel 907

4.12.1 Ta bort manoverpanel 907
4.12.2 Montera manoverpanel 907

4.13 Satta fast luckfjadrar 908
4.14 Byta fotpanel 910

4.14.1 Ta bort fotpanel 910
4.14.2 Montera fotpanel 910

4.15 Byta sockelplat 911

4.15.1 Ta bort sockelplat 911
4.15.2 Montera sockelplat 911

4.16 Byta översvämningsledning 912

4.16.1 Ta bort översvämningskanal 912
4.16.2 Monteraoversvamningsledning 913

4.17 Byta inre lucka 915

4.17.1 Ta bort inre lucka 915
4.17.2 Montera inre lucka 915

4.18 Byta gangjarn 916

4.18.1 Ta bort gangjarn 916
4.18.2 Montera gangjarn 916

4.19 Byta luckans tätning (nedre) 919

4.19.1 Ta bort luckans tätning 919
4.19.2 Montera luckans tätning 920

4.20 Byta luckans tafning (ovre) 921

4.20.1 Ta bort luckans tätning 921
4.20.2 Montera luckans tätning 921

Reparationsinformation - Diskmaskin

4.21 Byta EmotionLight 922

4.21.1 Ta bort EmotionLight 922
4.21.2 Montera EmotionLight 922

4.22 Byta TimeLight 925

4.22.1 Ta bort TimeLight 925
4.22.2 Montera TimeLight 925

Om detta Dokument

1.1 Viktig information

1.1.1 Syfte

Dessa reparations tips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestammelser (som gäller 03/2021).

De innehaller information om hur vissa reservdilar skya bytas samt tillhOrande varmingar och risker.

Kontakta var kundtjanst om du har fragor. Vi atar oss bara ansvar for skador om repa-. rationstipsen har folits korrekt.

1.2 Symbolforklaringar

1.2.1 Faronivae

Varningsnivaerna bestar av en symbol och ett signalord. Signalordet visar hur allvarlig faran ar.

Varningsnivå Innebörd
FARAI	Om inte varningsmeddelandet fälls kom- mer det att leda till dödsfall eller allvarliga persökador.
VARNING!	Om inte varningsmeddelandet fälls kan det leda till dödsfall eller allvarliga persökador.
FÖRSIKTIGT!	Om inte varningsmeddelandet fälls kan det leda tilllettare persökador.
OBS!	Om inte varningsmeddelandet fälls kan det leda till materialskador.

Grafik 1: Faronivae

1.2.2 Risksymboler

Risksymboler ar symboler som visar typen av fara.

Foljande risksymboler anvands i detta dokument:

Risksymbol Innebörd
!	Allmänt vamingsmeddelande
	Fara på grund av elektrisk spänning
	Explosionsrisk
	Fara für skärskador
	Fara für krosskador

Om detta Dokument

Risksymbol Innebörd
	Fara på grund av heta ylor
	Fara på grund av starka magneffältn
	Fara på grund av iced-joniserande strål- ning

Grafik 2: Risksymboler

1.2.3 Varningarnas struktur

Varningar i detta dokument har ett standardiserat utseende och en standardiserasradruktrat.

Farans typ och ursprung!

Möjliga konsekvenser av att faran/vermingen ignoreras.

Atgarder och forbud for att forebygga faran.

Foljande exempel visar en varning som varmar for elstotar fran stromforande delar. Det star vilken atgard som forebygger faran.

Dödsfall pa grund av elstötar

Koppla bort maskiner fran elforsorjningen minst 60 sekunder innar reparationarpojaras.

1.2.4 Allmanna symboler

Foljande allmanna symboler anvands i detta dokument:

Allm. symbol Innebörd
i	Identifizierung av ett särskilt tips (text och/el-ler bild)
o	Identifizierung av ett enkelt tips (endast text)

Allm. symbol Innebörd
	Identifizierung av en länk till en videohand- ledning
	Identifizierung av verktyg som behövs
	Identifizierung av villkor som@maste vara uppfyllda
	Identifizierung av ett tillstand (om ..., sà...)
	Identifizierung av ett resultat
[Start]Identifizierung av en tangent aller knapp
[00123456] Identifizierung av ett materialnummer
Status Identifizierung av text/fönster som visas (i maskinens display)

Grafik 3: Allmanna symboler

Sakerhet

2.1 Allmanna sakerhetsanvisningar

2.1.1 Alla hushallsmaskiner

Fel vid reparatoner som beror elkomponenter kan orsaka elstotar!
Koppla bort maskinen fran elnätet minst 60 sekunder innan arbetet paborjas.
Lat utfora ett sakerhetest after reparationen, i enlighet med VDE 0701 ell er landsspecifika regler.

Anvand skyddshandskar.

Risk for krosskador vid reparation, underhall, felsökning och service pa grund av tunga och rørliga componenter

Anvand skyddsskor.
Sakra tunga komponenter sa att de inte faller ner.
- Stick inte in kroppsdelar i rroliga komponenter.

Risk for maskinens sakerhet/funktion!

• Anvand endast originaldelar.
  Risk for skador pa komponenter kansliga for statisk elektricitet (ESD)!
  Ror inte modulerna somt anslutninger och stromforande ledninger.

Verktyg och hjälpmedel

Beteckning Detaljér Bilder
Skruvmejsel torx T20 med borrhål [00340764]	100 mm, für skruvar med saker-hetsstift
Skruvmejsel torx T15	Längd 80 mm
Spårskruvmejsel Blad 10 mm x 1,6 mm x 200 mm
Spetslång [00340871]	Längd: 200 mm, rak

2021-03-22 9001630796 Copyright BSH Hausgeräte GmbH Sida 891 av 965

Reparation

4.1 Byta arbetsbänk

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Maskinen ar fritt atkomlig

1. 1. Tryck bada lasspakama under arbeitsbanken uppat (1).

2. Lyft upp arbetsbanken nagot framtill (2).

2.1. Tryck arbensbken bakat (3).

1. Tryck bort arbetsbängen bakat (4).

1. Ta bort arbetsbanken.

4.1.2 Montera arbetsbank

Montera i omvand ordning.

Reparation

4.2 Montera korgsystem

Förutsätting:
Den aktuella korgen har tagits bort fran maskinen.

4.2.1 Montera en tablettkana for 86 cm-modelen

Nödvändlgaverktyg:

Tablettstyrming [00614935]
Koppstödsklämma [00618565]

1. Satt in tabletkanan diagonalf framtil pa korgen.
2. Centrera och snapp fast tablettkanan i ratt lage.

4.2.2 Montera koppstödklämma

Nödvändiga verktyg:

Tablettstyrning [00614935]
Koppstödklamma [00618565]

När koppar diskas kan koppstödklammman vikas upp. Den extra vindeln minskar mängden vatten som samlas påBOTEN AV KOPPAMA. Vid hoga glas rekommender vi att koppstödklammman lämnas nedvik. Om de övre korgarna har plastinsatser som tillváme maste de Först tas bort.

1. Ta bort plastinsatsen.

1. Snapp koppstodsklammman pa plats.

1. Vik upp klamman.

Reparation

1. Ta bort handtagen uppat.

2. Tryck plastsdoinatserna utat och tryck dem uppat ut ur ramen.

Reparation

1. Bö fösktigt styrlkarna utat.

5.Dra ut vikpinnarna ur flikarna.

1. Tryck ut metallramen fram ur hallarna.

1. Tryck ut metallramen ur stymmingen bakat.

4.3.2 Montera varioDrawer

Montera i omvand ordning.

Reparation

4.4 Byta sprutarmar

4.4.1 Ta bort sprutarm

1. Ta bort sprutarmen genom att dra upp den.

1. Vrid sprutarmen (1) och ta bort den (2).

4.4.2 Montera sprutarm

Satt in sprutarmen.
Sprutarmen snapper fast i sitt lage.

Reparation

4.5 Byta filter

4.5.1 Ta bort filter

1. Vrid grovfilret moturs (1) och ta bort filtersystemet (2).

Kontrollera att inga frammande foremal faller ner i sumpen.

1. Ta bort mikrofiltrt genom att dra ner det.

1. Tryck ihop lasfestaena (1) och lyft ut grovfilret (2).

4.5.2 Montera filter

1. Satt hop filtersystemetigen.

Se till att lasfastena pa grovfilret snapper fast pa plats.

1. Satt in filtersystemet i maskinen och vrid grovfiltret medurs.

Se till att pilmarkeringarna ligger i linje med varandra.

Reparation

4.6 Montera spruthuvud for bakplat

1. Ta bort overkorgen.
2. Satt in spruthuvudet for bakplat i hallaren (1) och vrid at hoger (2).

Spruthuvudet for bakplat snapper fast i sitt lage.

Reparation

4.7 Byta natsladd

Förutsätting:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning.
Maskinen ar fritt atkomlig.

4.7.1 Dra ur natsladd

Forforsiktigt natsladdenskontakt upp och ner och dra ut den ur uttaget.

4.7.2 Satta natsladd

OBS!

Overhettning av huvudanslutting!

andrisk

Satt in natsladden ordentlich tills den snapper fast.

Satt in natsladdens kontakt i uttaget tills kontakten snapper fast i sitt lage med ett hörbart klick.

Reparation

4.8 Byta diskmedelskapa

En liters skruvmejsel kan anvandas for att banda med.

Forutsattning:

Apparaten ar bortkopplad fran strömforssörjning.
Apparaten ar bortkopplad fran vattenforsorjning
Luckan har oppnats.
Diskmedelskapan har öppnats.

4.8.1 Ta bort diskmedelskapa

1. Skjut in diskmedelskapan 5 mm.
2. Bänd ut diskmedelskāpán neddīn frán styrskenoma och ta bort diskmedelskāpān upptīl frán styrskenoma.
3. Ta bort fjadem.

4.8.2 Satta in fjadern

1. Satt in fjäderns länga ände i monteringshålet på diskmedelsfördelaren (1).

1. Satt in fjaderns korta ande imonteringshalet pa diskmedelskapan (2).
2. Tryck in kapan diskmedelsforderlen (3).

4.8.3 Montera diskmedelskapa

1. Satt in diskmedelskapan 5 mm fore det helt öppna laget i styrskenorna pa ena sidan. Tryck med mattlig kraft in den motsatta sidan i styrskenorna.
2. Kontrollera att diskmedelskapan fungerar.

Reparation

4.9 Byta hölje for avloppsvattenpump

Förutsätting:

Korgen har tagits bort.
Filtren har tagits bort. 898

4.9.1 Ta bort holje for avloppsvattenpump

1. Os ut eventuellt vatten.

Anvand en svamp vid behov.

1. Lirka av pumpholjet med en sked och ta tag i det i tvarstycket.

1. Lyf pumpholjet inat i vinkel och ta ut det.

4.9.2 Montera hölje for avloppsvattenpump

Satt in pumpholjet (1) och tryck ner det (2).

Pumpholjet snapper fast i sitt lage.

Reparation

4.10 Byta sidopanel

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning.
Maskinen ar fritt atkomlig.
Fristaende maskiner:Arbetsbäken har tagits bort.

4.10.1 Ta bort sidopanel

1. Ta bort skruvama fran sidopanelen (1).

1. Luta sidopanelen lile utat langst upp (2).
2. Sank sidopanelen och dra ut den ur sockeltraget (3).

Reparation

4.10.2 Montera sidopanel

1. Satt in sidopanelen i sockeltraget (1).

1. Tryck sidopanelen mot maskinen (2).
2. Satt fast sidopanelen med skruvar (3).

Reparation

4.11 Byta yttre lucka

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning.

4.11.1 Ta bort yttre lucka

Ta bara bort skruvarna som beskrivs i stegen som foljer.

1. Oppna luckan.
2. Ta bort de fyra skruvarna.

3.

Sakra luckan genom att halla i den pa ena sidan.

Ta bort de tvá skruvarna.

4.11.2 Montera ytre lucka

Reparation

Forutsattning:

Isoleringsfilten har sats pa ratt plats och sats fast pa insidan av den yttre luckan.
Gangjärn har saats in i den yttre luckan.

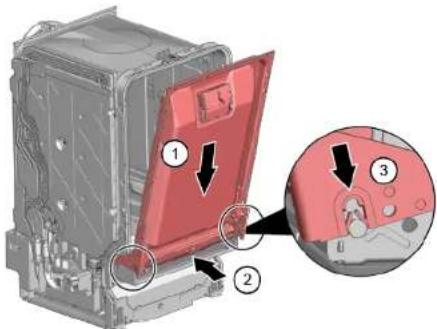

1. Stäng den inre luckan utan att den snapper fast.
2. Tryck den yttre luckan uppat under manoverpanelen (1).

1. Tryck den yttre luckan mot den inre luckan och hall den dar (2).

4.

Sakra luckan genom att halla i den pa ena sidan.

Öppna luckan och säkra den med två skruvar (4 x 11 mm metallskruvar).

1. Sakra den ytre luckan med fyra skruvar (4 x 11 mm metallskruvar).

Reparation

4.12 Byta manöverpanel

Om en driftmodul ar defekt maste hela manoverpanelen bytas.

Forutsattning:

Apparaten ar bortkopplad fran strormforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning
Den ytre luckan har tagits bort.
Den yttre luckan har tagits bort (helintegrerad/integrerad).

4.12.1 Ta bort manöverpanel

1. Lossa elansluttingarna fran manoverpanelen och sensom for lag spolglansniva (1, 2).

1. Lossa jordkabeln (3) (tillval).
2. Oppna maskinens lucka.

3. Säkra manöverpanellen sa den inte fäller her (hãll fast den).

4. Ta bort de sex skruvarna.

1. Ta bort manöverpanelen.

4.12.2 Montera manoverpanel

Använd skruv 4 x 16 mm.

Montera i omvand ordning.

Reparation

4.13 Satta fast luckfjadrar

1. Ta bort sladdledningshjotet.

2.1.Oppna luckan nagot (1).

1. Satt fast den i sparet pa sockeltraget (2).
2. Stang sakta luckan (3).

Sladdsystemet satter fast sig automatiskt pa luckans gangjarn.

Reparation

3.1. Stang luckan nagot (4).

1. Flytta sparet bakat och slapp luckans gangjarn (5).
2. Oppna luckan (6).

1. Upprepaproceduren paandra sidan av maskinen.

Reparation

4.14 Byta fotpanel

Fotterna ar identiska och kan bytas sinsemellan.

Forutsattning:

Apparaten ar bortkopplad fran strömforssörjning.
Apparaten ar bortkopplad fran vattenforsorjning.
Den yttre luckan har tagits bort.
Den yttre luckan har tagits bort (helintegrerad/integrerad).

4.14.1 Ta bort fotpanel

1.

Felaktig borttagning.

Om fotpanelen losssas pa sidan och tas bort kan de tva fastena brytas av. Om bara ett faste skadas gár det att byta sida da fastena ar identiska.

Det ar basta att lagga nagot under maskinen framtil pa sidan for att avlasta fotopanelen med fotherna.

1. For in en skruvmejsel i stymingama (1) och lossa sparren genom att trycka nedat.

1. Lyf av panelen.

2. Ta ut fotterna framat (1).

4.14.2 Montera fotpanel

1. Satt in fotterna.
2. Satt fast fotpanelen langst upp (1) och tryck ner den tills den snapper pa plats sa det hors (2).

Reparation

4.15 Byta sockelplat

Sockelplaten sitter neddill pa framsidan.

Forutsattning:

Apparaten ar bortkopplad fran strömforssörjning.
Apparaten ar bortkopplad fran vattenforsorjning
Skapfronten (tillval) har tagits bort.
Den yttre luckan har tagits bort.
Den yttre luckan har tagits bort (helintegrerad/integrerad).
Fotpanelen har tagits bort (tilval).→910

4.15.1 Ta bort sockelplat

1. Ta bort de tvá skruvama (1).

1. Lösgor festelementen (2).

2. Luta forsiktigt sockelplaten fremt (1).

4.

Beroende pa modell kan kontakten till EmotionLight fortfarande sitta fast i sockeln.

Las upk kontakten pa fangstarmen och dra den bakat (tilval) (2).

4.15.2 Montera sockelplat

Montera sockelplaten i omvand ordning.

Reparation

4.16 Byta översvämningsledning

Översvämningsledningen sitter fram nedtill pa maskinen.

Forutsattning:

Apparaten ar bortkopplad fran strömforssörjning.
Apparaten ar bortkopplad fran vattenforsorjning
Skapfronten har tagits bort (tilval).
Den yttre luckan har tagits bort.
Fotpanelen har tagits bort (tilval).910
Sockelplaten har tagits bort. 911

4.16.1 Ta bort översvämningskanal

Restvatten

Nar avloppsslangen tas bort kan det rimna ut restvatten.
Fanga upp vattnet ellr ta bort det fran bottenplaten med sugspruta.

1. Band ut lasmekanismen langst upp (1, 2).

1. Lossa fastelementet langst upp.

3.1. Satt in en skruvmejsel under metallsparren (1).

1. Lossa forsiktigt metalklamman (2).

Reparation

1. Lyft av översvämningsledningen.

4.16.2 Montera översvämningsledning

Risk for vattenskador pa grund av felaktig montering av översvämnings

ledningen

Satt in oversvamningsledningen ratt pa botten i sockeltragets styming

Snapp fastoversvamningsledningen pa ratt plats langstupp.

1. 1. Satt översvämningsledningen i rätt position (1).

2. For in översvämningsledningen i tätningen (2).

3. Tryck in översvämningsledningen i tätningens styming (3).
4. Satt in översvämningsledningen fösiktigt (4).
5. Knapp fast översvämningsledningen (5).

Reparation

1. Kontrolera monteringen till vänster och höger. 3. Kontrolera att den sitter fast ordentlich.

1. Knapp fast metallkämman pa vänster och hõger sida.

2021-03-22_9001630796 Copyright BSH Hausgeräte GmbH Sida 914 av 965

Reparation

4.17 Byta inre lucka

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning.

4.17.1 Ta bort inre lucka

1. Ta bort skruvama (1).
2. Ta bort den inre luckan uppat (2).

4.17.2 Montera inre lucka

1. Tryck luckans tätning mot fronten.
2. Flytta den inre luckan bakom luckans tätning.
3. Stang den inre luckan.
4. Tryck luckans tätning uppat. Sidodelama pekar uppát.

5. Flytta luckans gängjärn uppat.

6. Satt fast luckans gangjarn med skruvar.

7. Satt den inre luckan pa luckans gängjarn.
8. Satt fast den inre luckan med skruvar.

Reparation

4.18 Byta gängjärn

Forutsattning:

Maskinen ar bortkopplad fran stromforsorjningen.
Den ytre luckan har tagits bort.
Sockelplaten har tagits bort.
Fotpanelen har tagits bort (tillval).
Luckans fjadrar har tagits bort.
Manoverpanelen har tagits bort
Kabelknippeshallaren nere till hoger har tagits bort.
Oversvamningsledningen har lossats.

4.18.1 Ta bort gängjärn

1. Lossa fangstarmarna med en skruvmejsel (1) och dra ut luckan uppat tillsammans med gangiarnen (2).

1. Lossa jordanslutningen på luckans gangjarn.

3.

Den nedre lucktätningen tas bort samtidigt.

1. Ta bort tvà skruvar frán varje gängjärn pa den demonterade luckan for att ta av den.

4.18.2 Montera gängjärn

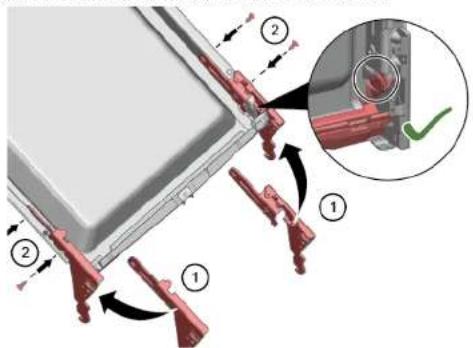

Reparation

1. Tryck pa luckans tätning pa underkanten av den inre luckan.

1. Satt dit gängärnen på varje sida (1). Satt fast gängärnet och lucktättingens plast-hallare mot den inre luckan (2) med tvä skruvar var.

1. Haka i gangjärnen tillsammans med den inre luckan (1).

1. Placera forsiktigt den nedre lucktätningen over behallarens översvämningsrännor (2) och kontrollera att de sitter ratt.

2. Haka i gangjärn (3).

6.

Om jordansluthingen saknas kan det leda till natspanning pa luckan.

Reparation

Gor en jordanslutnig.

1. Montera tvä fästclipps pa den nedre lucktätningen.

Reparation

4.19 Byta luckans tätning (nedre)

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning.
Den ytre luckan har tagits bort.
Sockelplaten har tagits bort. 911
Fotpanelen har tagits bort (tillval).→910
Luckans fjadrar har tagits bort.
Manoverpanelen har tagits bort.
Kabelknipeshallaren nere till hoger har tagits bort.

4.19.1 Ta bort luckans tätning

1. Ta bort de tvá faspclipsen pa den nedre lucktatingen (1,2).

1. Ta bort översvämningskanalen.

1. Lyft av översvämningsavloppet.

Reparation

1. Ta bort den nedre lucktätningen fran den inre luckan.

4.19.2 Montera luckans tätning

1. Satt tätningschättna till vänster och höger om tätningssskenan med lucktätningen.

1. Satt in lucktätningen med tänningsklaffen i den inre luckan.
2. Satt fast lucktätningen med tvä fästclips.

"Montera gangjam".916

Reparation

4.20 Byta luckans tätning (övre)

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning. Apparaten ar bortkopplad fran vattenforsorjning.

4.20.1 Ta bort luckans tätning

Ta bort lucktättingen frän innerramen.

4.20.2 Montera luckans tätning

Lucktämingen mäste skāras till ratt langd innan den monteras. Det innebar 1750 mm for maskiner med 81 cm höjd och 1850 mm für maskiner med 86 cm höjd.

1. Forbered en passande lucktätning.
2. Se till att tätningsprofilen monteras i ratt lage.

1. Den vita punkten måstevara i niva med tänningslisten.

4.

Tämingen fär inte vara vägig ell ersträckt vid hörnen. Tämingen skärns av diagonalt i andarna och smalnar av i botten av behällaren fram.

Placera täningsänden rakt mot framsidan under den inre luckan. Tärmingen skas langt det gár liggamot behallarens sida.

Ratt monterad lucktätting:

Reparation

4.21 Byta EmotionLight

EmotionLight sitter pa skoljbehallarens ovre utvändiga front.

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning
Maskinen ar fritt atkomlig.
Arbetsbanken har tagits bort (tillval).
Höger sidopanel har tagils bort (tillval).→903

4.21.1 Ta bort EmotionLight

1. Lossa faskroken baktill (1).

1. Ta bort hallaren uppat (2).

2. Dra ut kontakten ur anslutningen (nere till hoger pa maskinens front).

3. Ta bort elanslutningen fran elmodulen.

1. Ta ut EmotionLight ur maskinen.

4.21.2 Montera EmotionLight

1. Satt in hallaren i skoljbehallarens ram (1).

Reparation

1. Haka i faskroken (2).

Montera kabeln nedtil pa hoger sida.

Reparation

Bild 3: Flatkabel

1. Satt in kontakten.

2021-03-22_9001630796 Copyright BSH Hausgeräte GmbH Sida 924 av 965

Reparation

4.22 Byta TimeLight

Byt endast TimeLight som komplettdel. TimeLight-modulen sitter fast baktill pa sockelplaten.

Forutsattning:

Apparaten ar bortkopplad fran strömforssörjning.
Apparaten ar bortkopplad fran vattenforsorjning
Fotpanelen har tagits bort. 910
Sockelplaten har tagits bort och vridits.911

4.22.1 Ta bort TimeLight

1. Böj fästelementen (1) nagot inat.

1. Dra upp TimeLight-modulen ur stymingen (2).

4.22.2 Montera TimeLight

1. Böj tillbaka festelementen (1) igen.

1. Tryck in TimeLight-modulen i styrningen (2).
2. Koppla ihop elanslutningen.
