INSTRUKCJA OBSŁUGI SR55ZS10ME SIEMENS
Oznaczenie poziomów niebezpieczeństwa .......................................647
Ogólne informacje dotyczące bezpieczeństwa...............................................649
Montaż prowadnicy na tabletkę w modelach 86 cm...........................652
Montaż wkładki podtrzymującej filiżanki............................................652
Demontaż ramienia natryskującego..................................................656
Montaż ramienia spryskującego.......................................................656
Montaż głowicy spryskującej do mycia blach.................................................658
Odłączanie przewodu zasilającego ..................................................659
Podłączanie przewodu zasilającego.................................................659
Wymiana osłony pompy odprowadzającej ......................................................661
Demontaż osłony pompy odprowadzającej.........................................661
Montaż osłony pompy odprowadzającej.............................................661
Demontaż drzwiczek zewnętrznych ...................................................664
Montaż drzwiczek zewnętrznych .......................................................664
Demontaż kanału przelewowego .......................................................671
Montaż kanału przelewowego ...........................................................672
Demontaż drzwiczek wewnętrznych ..................................................674
Montaż drzwiczek wewnętrznych.......................................................674
1.1 Ważne informacje
Niniejsze wskazówki naprawcze mają na celu zapewnienie użytkownikowi pomocy w samodzielnej naprawie posiadanych urządzeń w sposób zgodny z obowiązującymi przepisami w sprawie ekoprojektu (stan na 03/2021). Zawierają one informacje na temat wymiany określonych części zamiennych oraz ostrzeżenia i informacje o zagrożeniach. W razie pytań należy się skontaktować z naszym działem serwisowym. Odpowiedzial- ność za szkody ponosimy tylko pod warunkiem prawidłowego stosowania się do wska- zówek naprawczych.
1.2 Objaśnienie symboli ostrzegawczych
1.2.1 Oznaczenie poziomów niebezpieczeństwa
Poziom ryzyka jest określany przy pomocy symbolu oraz wyrazu. Wyraz określa po- ziom ryzyka. Symbol Znaczenie NIEBEZPIECZEŃSTWO Bezpośrednio zagrażające niebezpie- czeństwo, które przy niezachowaniu od- powiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń. OSTRZEŻENIE Prawdopodobieństwo wystąpienia niebez- pieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń. WAŻNE Prawdopodobieństwo wystąpienia niebez- pieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do powstania lekkich obra- żeń. UWAGA! Ostrzeżenie dot. możliwości powstania szkody materialnej. Tabela1: Oznaczenie poziomów niebezpieczeństwa
1.2.2 Symbole ostrzegawcze
Symbole ostrzegawcze reprezentują graficznie źródło potencjalnego ryzyka. W poniższym dokumencie użyto następujących symboli: Symbole ostrzegawcze Znaczenie Ogólne ostrzeżenie Niebezpieczeństwo od napięcia elektrycz- nego Ryzyko wybuchu Informacje dotyczące dokumentu 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Strona647z965Symbole ostrzegawcze Znaczenie Ryzyko obrażeń (rozcięć) Ryzyko zmiażdżenia Ryzyko oparzenia Silne pole magnetyczne Promieniowanie nie-jonizujące Tabela2: Symbole ostrzegawcze
1.2.3 Budowa ostrzeżeń
Ostrzeżenia podane w dokumencie mają standardową budowę. NIEBEZPIECZEŃSTWO Typ i źródło ryzyka!! Konsekwencje zignorowania.
Środki ochronne. Kolejne ostrzeżenie wskazuje, jako źródło możliwość porażenia prądem. Wskazano czynności, które mają za zadanie ograniczenie ryzyka. NIEBEZPIECZEŃSTWO Ryzyko porażenia prądem, ze względu na elementy będące pod na- pięciem! Zagrożenie życia poprzez porażenie prądem
Odłączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.
1.2.4 Ogólne symbole
Poniższe symbole są używane w dokumentacji: Symbol Znaczenie Identyfikacja specjalnej wskazówki (tekst lub grafika) Identyfikacja prostej wskazówki (tylko tekst) Identyfikacja linku do pliku wideo Identyfikacja narzędzi Identyfikacja wstępnych warunków Identyfikacja warunku (jeżeli) Identyfikacja rezultatu Start Identyfikacja przycisku [00123456] Identyfikacja numeru materiału Status Identyfikacja wyświetlanego tekstu / ko- munikatu (na wyświetlaczu) Tabela3: Ogólne symbole Informacje dotyczące dokumentu 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Strona648z965Bezpieczeństwo
2.1 Ogólne informacje dotyczące bezpieczeństwa
2.1.1 Wszystkie sprzęty gospodarstwa domowego
Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem! ¡ Błędna naprawa części elektrycznych może spowodować porażenie prądem elek- trycznym! ¡ Co najmniej 60 sekund przed przystąpieniem do pracy odłączyć urządzenie od sieci elektrycznej. ¡ Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami nor- my VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania. Ryzyko zranienia o ostre krawędzie! ¡ Używać rękawic ochronnych. Ryzyko zmiażdżenia podczas naprawy, obsługi lub diagnozy, ze względu na ciężkie i ruchome elementy ¡ Stosować obuwie ochronne. ¡ Zabezpieczyć ciężkie elementy przed upadkiem. ¡ Nie dotykać ruchomych elementów podczas pracy urządzenia. Zagrożenie dla bezpieczeństwa użytkowania i działania urządzenia! ¡ Używać tylko oryginalnych części zamiennych. Ryzyko uszkodzenia komponentów wrażliwych na wyładowania elektrostatyczne (ESD)! ¡ Nie dotykać modułów, włącznie ze złączami i ścieżkami przewodzącymi. Bezpieczeństwo 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Strona649z965Narzędzia i pomoce techniczne Przeznaczenie Detale Zdjęcia Śrubokręt typu Torx T20 z gniazdem [00340764] 100mm, do wkrętów z trzpie- niem zabezpieczającym Śrubokręt typu Torx T15 Długość 80mm Śrubokręt z koń- cówką płaską Końcówka 10mm x 1,6mm x 200mm Szczypce igłowe [00340871] Długość: 200mm, proste Narzędzia i pomoce techniczne 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Strona650z965Naprawy
4.1 Wymiana blatu roboczego
Warunek: Urządzenie odłączone od źródła zasilania. Urządzenie jest swobodnie dostępne.

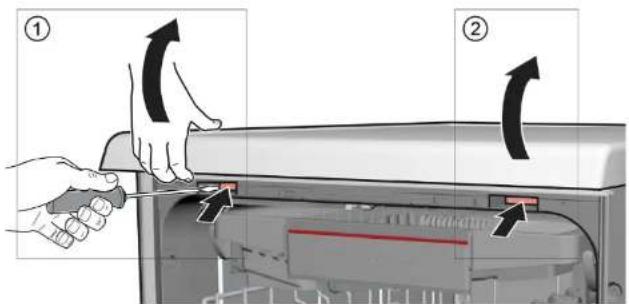

4.1.1 Demontaż blatu roboczego
1. 1. Nacisnąć do góry obie dźwigienki blokujące znajdujące się pod blatem (1).
2. Podnieść blat lekko do góry od przodu (2).
2. 1. Popchnąć blat do tyłu (3).
2. Podnieść blat, dociskając go do tyłu (4).
3. Zdjąć blat roboczy.
4.1.2 Montaż blatu roboczego
Montaż w odwrotnej kolejności. Naprawy 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Strona651z9654.2 Montaż systemu koszy Warunek: Odpowiedni kosz został wyjęty z urządzenia.
4.2.1 Montaż prowadnicy na tabletkę w modelach 86 cm
Pomoce specjalne Prowadnica (do tabletek) [00614935] Klips podtrzymujący filiżanki [00618565]
1. Wsadzić prowadnicę po przekątnej z przodu kosza.
2. Wyśrodkować i zakliknąć na miejsce.
4.2.2 Montaż wkładki podtrzymującej filiżanki
Pomoce specjalne Prowadnica (do tabletek) [00614935] Klips podtrzymujący filiżanki [00618565] Podczas mycia kubków można rozłożyć uchwyt podtrzymujący. Dodatko- wy kąt zmniejsza gromadzenie wody na spodzie kubków. W przypadku wysokich szklanek zaleca się złożenie klipsów podtrzymujących filiżanki. Jeśli górne kosze są wyposażone w opcjonalne plastikowe wkładki, nale- ży je najpierw usunąć.
1. Wyjąć plastikową wkładkę.
2. Zakliknąć klips na koszu.
Naprawy 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Strona652z9654. Ustawić przedmioty do zmywania.
4.2.3 Montaż podpórki na parowar
Pomoce specjalne Prowadnica (do tabletek) [00614935] Klips podtrzymujący filiżanki [00618565]
Wcisnąć zakończenia podpórki do mycia blach pod dolny kosz. Naprawy 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Strona653z9654.3 Wymiana szuflady varioDrawer
4.3.1 Wyjmowanie szuflady varioDrawer
1. Przechylić zaczepy uchwytu do wewnątrz.
2. Wyjąć uchwyt do góry.
3. Nacisnąć plastikowe wkładki do zewnątrz i wypchnąć je do góry z ramki.
Naprawy 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Strona654z9654. Ostrożnie odgiąć zaczepy prowadnicy do zewnątrz.
5. Wyciągnąć składane półki z zaczepów.
6. Wypchnąć metalową ramkę od przodu z uchwytów.
7. Wypchnąć metalową ramkę do tyłu z prowadnicy.
4.3.2 Montaż szuflady varioDrawer
Montaż w odwrotnej kolejności. Naprawy 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Strona655z9654.4 Wymiana ramion spryskujących
4.4.1 Demontaż ramienia natryskującego
1. Aby wyjąć ramię spryskujące, podnieść je do góry.
2. Obrócić ramię spryskujące (1) i wyjąć je (2).
4.4.2 Montaż ramienia spryskującego
Włożyć ramię spryskujące. Ramię spryskujące blokuje się we właściwej pozycji. Naprawy 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Strona656z9654.5 Wymiana filtrów
4.5.1 Demontaż filtra
1. Obrócić filtr zgrubny w kierunku przeciwnym do kierunku ruchu wskazówek zegara
(1) i wyjąć system filtrów (2).
Sprawdzić, czy do otworu nie wpadły żadne ciała obce.
2. Aby wyjąć mikrofiltr, pociągnąć go na dół.
3. Ścisnąć zaczepy blokujące (1) i wyjąć filtr zgrubny do góry (2).
4.5.2 Montaż filtrów
1. Ponownie zmontować system filtrów.
Upewnić się, że zatrzaski filtra zgrubnego zatrzasnęły się we właściwych po- zycjach.
2. Włożyć system filtrów do urządzenia i obrócić filtr zgrubny w kierunku ruchu wska-
zówek zegara. Upewnić się, że strzałki są ze sobą zbieżne. Naprawy 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Strona657z9654.6 Montaż głowicy spryskującej do mycia blach
1. Wyjąć górny kosz.
2. Wsunąć głowicę spryskującą do mycia blach do uchwytu (1) i obrócić w prawo (2).
Głowica spryskująca do mycia blach blokuje się we właściwej pozycji. Naprawy 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Strona658z9654.7 Wymiana przewodu zasilającego Warunek: Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Urządzenie jest swobodnie dostępne.

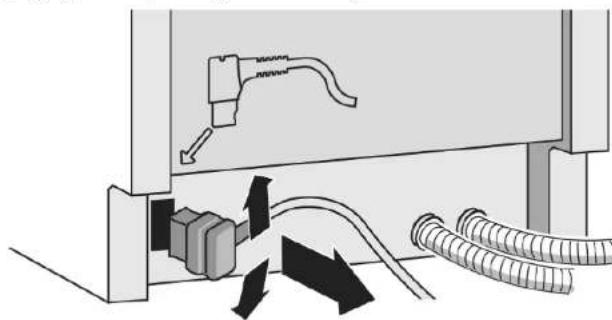

4.7.1 Odłączanie przewodu zasilającego
Wyciągnąć przewód poruszając nim delikatnie góra/dół.
4.7.2 Podłączanie przewodu zasilającego
UWAGA! Przegrzanie złącza sieciowego! Ryzyko pożaru
Zdecydowanym ruchem wsunąć wkładkę tak, by zablokowała się ze słyszalnym kliknięciem.
Podłączyć wtyczkę przewodu zasilającego do gniazda sieciowego tak, by została słyszalnie zablokowana. Naprawy 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Strona659z9654.8 Wymiana klapki dozownika detergentu Do podważenia elementu można użyć małego śrubokrętu. Warunek: Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Zostały otwarte drzwiczki. Klapka dozownika detergentu została otwarta.
4.8.1 Demontaż klapki dozownika detergentu
1. Opuścić klapkę o ok. 5 mm.
2. Podważyć dolną część klapki dozownika i wyjąć z prowadnic a następnie wyjąć
górną część klapki dozownika z prowadnic.
4.8.2 Montaż sprężyny
1. Wsadzić dłuższy koniec sprężyny w otwór montażowy w dozowniku detergentu
2. Wsadzić krótszy koniec sprężyny w otwór montażowy w klapie dozownika (2).
3. Wcisnąć osłonę na dozownik detergentu (3).
4.8.3 Montaż klapki dozownika detergentu
1. Wsadzić klapkę dozownika w boczne prowadnice ok. 5 mm przed całkowicie
otwartą pozycją. Lekko docisnąć przeciwną stronę aby klapka wskoczyła w pro- wadnice.
2. Sprawdzić działanie klapki dozownika.
Naprawy 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Strona660z9654.9 Wymiana osłony pompy odprowadzającej Warunek: Został zdemontowany kosz. Zostały zdemontowane filtry.→657
4.9.1 Demontaż osłony pompy odprowadzającej
1. Wybrać całą wodę.
W razie potrzeby użyć gąbki.
2. Podważyć łyżką pokrywę pompy i chwycić ją za krzyżak.
3. Podnieść osłonę pompy pod kątem do wewnątrz i zdjąć.
4.9.2 Montaż osłony pompy odprowadzającej
Włożyć pokrywę pompy (1) i docisnąć w dół (2).
Pokrywa pompy blokuje się we właściwej pozycji. Naprawy 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Strona661z9654.10 Wymiana panelu bocznego Warunek: Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Urządzenie jest swobodnie dostępne. Urządzenia wolnostojące: Blat roboczy jest zdemontowany.
4.10.1 Demontaż ścianki bocznej
1. Odkręcić śruby z paneli bocznych (1).
2. Odchylić panel od góry (2).
3. Zwolnić panel z zatrzasków i wyjąć poza podstawę (3).
Naprawy 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Strona662z9654.10.2 Montaż ścianki bocznej
1. Wsunąć panel w wycięcie w podstawie (1).
2. Docisnąć panel boczny do urządzenia (2).
3. Przykręcić panel śrubami (3).
Naprawy 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Strona663z9654.11 Wymiana drzwiczek zewnętrznych Warunek: Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody.
4.11.1 Demontaż drzwiczek zewnętrznych
Wykręcić tylko śruby wymienione w opisie kolejnych kroków.
1. Otworzyć drzwiczki.
2. Wykręcić cztery śruby.
Zabezpieczyć drzwiczki przytrzymując je z jednej strony. Wykręcić dwie śruby.
4.11.2 Montaż drzwiczek zewnętrznych
UWAGA! Kable, które nie są poprawnie ułożone lub zabezpieczone! Uszkodzenie okablowania
Umieścić przewody na miejscu i zabezpieczyć taśmą klejącą.
Naprawy 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Strona664z965Warunek: Mata izolacyjna została poprawnie ułożona i przymocowana do wewnętrznej płasz- czyzny drzwiczek zewnętrznych. Zawiasy są przymocowane do drzwiczek wewnętrznych.
1. Zamknąć drzwiczki wewnętrzne, nie pozwalając na ich zatrzaśnięcie.
2. Nacisnąć drzwiczki zewnętrzne do góry poniżej panelu obsługowego (1).
3. Docisnąć drzwiczki zewnętrzne do drzwiczek wewnętrznych i przytrzymać (2).
Zabezpieczyć drzwi przytrzymując je z jednej strony. Otworzyć drzwiczki i zabezpieczyć je, przykręcając dwie śruby (śruby metalowa 4 x 11 mm).
5. Zabezpieczyć drzwiczki zewnętrzne czterema śrubami (śruby metalowe 4 x 11
mm). Naprawy 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Strona665z9654.12 Wymiana panelu sterowania Jeśli moduł sterujący jest uszkodzony, należy wymienić cały panel stero- wania. Warunek: Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Drzwi zewnętrzne zostały zdemontowane. Drzwi zewnętrzne zostały zdemontowane (w pełni zintegrowane/zintegrowane).
4.12.1 Demontaż panelu obsługowego
1. Odłączyć złącza elektryczne z panelu sterowania oraz czujnika braku nabłyszcza-
2. Odłączyć uziemienie (3) (opcjonalnie).
3. Otworzyć drzwi urządzenia.
4. Zabezpieczyć panel sterowania przed upadkiem (przytrzymać go).
6. Zdemontować panel sterowania.
4.12.2 Montaż panelu sterowania
Użyć śrub 4 x 16 mm.
Montaż w odwrotnej kolejności. Naprawy 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Strona666z9654.13 Mocowanie sprężyn drzwiczek
1. Wyjąć osłonę prowadnicy linki naciągowej.
2. 1. Lekko uchylić drzwiczki (1).
2. Unieruchomić uchwyt linki w podstawie urządzenia (2).
3. Powoli zamknąć drzwiczki (3).
System linki automatycznie połączy się z zawiasem drzwiczek. Naprawy 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Strona667z9653. 1. Lekko przymknąć drzwiczki (4).
2. Przesunąć uchwyt linki do tyłu i zwolnić zawias drzwiczek (5).
3. Otworzyć drzwiczki (6).
4. Powtórzyć opisane czynności po drugiej stronie urządzenia.
Naprawy 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Strona668z9654.14 Wymiana blendy cokołowej Obie stopy są takie same i mogą zostać zamienione pozycjami. Warunek: Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Drzwi zewnętrzne zostały zdemontowane. Drzwi zewnętrzne zostały zdemontowane (w pełni zintegrowane/zintegrowane).
4.14.1 Demontaż blendy cokołowej
Nieprawidłowy demontaż. Nieprawidłowy demontaż może spowodować uszkodzenie dwóch uchwytów. Jeżeli tylko jeden uchwyt zostanie uszkodzony, można go zamienić stronami. Zaleca się podłożyć coś pod przód urządzenia, aby odciążyć blendę cokołową.
2. Włożyć śrubokręt w prowadnice (1) i poluzować zatrzaski w dół.
4. Stopy demontuje się w kierunku frontu (1).
4.14.2 Montaż blendy cokołowej
2. Założyć blendę od góry (1) i wcisnąć w dół do momentu zakliknięcia (2).
Naprawy 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Strona669z9654.15 Wymiana blachy cokołowej Blacha cokołowa jest zlokalizowana w dolnej przedniej części urządze- nia. Warunek: Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Front mebla został zdemontowany (opcjonalnie). Drzwi zewnętrzne zostały zdemontowane. Drzwi zewnętrzne zostały zdemontowane (w pełni zintegrowane/zintegrowane). Blenda cokołowa została zdemontowana (opcjonalnie).→669
4.15.1 Demontaż blachy cokołowej
1. Odkręcić dwie śruby (1).
2. Zwolnić zatrzaski (2).
3. Odchylić blachę do środka (1).
Zależnie od modelu, wtyczka od EmotionLight jest przytwierdzona do podstawy. Odblokować wtyczkę z zatrzasku (opcjonalnie) (2).
4.15.2 Montaż blachy cokołowej
Montaż wykonywać w odwrotnej kolejności. Naprawy 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Strona670z9654.16 Wymiana kanału przelewowego Kanał przelewowy jest zlokalizowany w dolnej przedniej części urządze- nia. Warunek: Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Front mebla został zdemontowany (opcjonalnie). Drzwiczki zewnętrzne zostały zdemontowane. Blenda cokołowa została zdemontowana (opcjonalnie).→669 Płyta cokołowa została zdemontowana.→670
4.16.1 Demontaż kanału przelewowego
Pozostałości wody ¡ Podczas odłączania węża odpływowego mogą wylać się z niego resztki wody. ¡ Należy ją wyłapać lub usunąć z panelu dennego przy pomocy strzy- kawki.
1. Wysunąć mechanizm zatrzaskowy u góry (1, 2).
2. Zwolnić zatrzask u góry.
Naprawy 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Strona671z9653. 1. Wsunąć śrubokręt pod metalowy zaczep (1).
2. Delikatnie zwolnić metalowy zatrzask (2).
4. Podnieść i zdjąć kanał przelewowy.
4.16.2 Montaż kanału przelewowego
Szkody spowodowane przez wodę wskutek nieprawidłowego montażu kanału przelewowego! Kanał przelewowy należy prawidłowo zamocować u dołu w prowadnicy w podstawie urządzenia. Prawidłowo zatrzasnąć kanał przelewowy we właściwej pozycji u góry.
1. 1. Umieścić kanał przelewowy we właściwej pozycji (1).
2. Wsunąć kanał przelewowy w uszczelkę (2).
3. Wcisnąć kanał przelewowy w prowadnicę uszczelki (3).
4. Ściśle zamocować kanał przelewowy (4).
5. Przypiąć kanał przelewowy zatrzaskami (5).
Naprawy 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Strona672z9652. Sprawdzić zamocowanie z lewej i prawej strony. 3. Sprawdzić stabilność zamocowania.
4. Zatrzasnąć metalowy zatrzask po lewej i prawej stronie.
Naprawy 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Strona673z9654.17 Wymiana drzwiczek wewnętrznych Warunek: Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody.
4.17.1 Demontaż drzwiczek wewnętrznych
1. Wykręcić śruby (1).
2. Wyjąć drzwiczki wewnętrzne do góry (2).

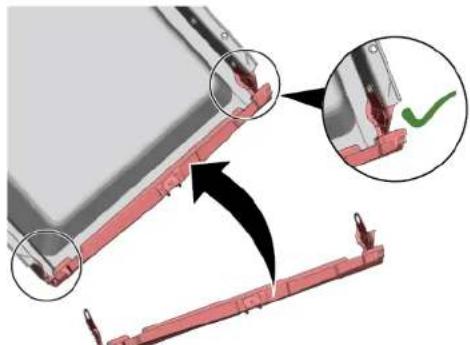

4.17.2 Montaż drzwiczek wewnętrznych
1. Przełożyć uszczelkę drzwiczek do przodu.
2. Przesunąć drzwiczki wewnętrzne za uszczelkę drzwiczek.
3. Zamknąć drzwiczki wewnętrzne.
4. Przełożyć uszczelkę drzwiczek do góry.
Części boczne są skierowany do góry.
5. Przesunąć zawias drzwiczek do góry.
6. Zabezpieczyć zawias drzwiczek śrubami.
7. Umieścić drzwiczki wewnętrzne na zawiasie.
8. Zabezpieczyć drzwiczki wewnętrzne śrubami.
Naprawy 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Strona674z9654.18 Wymiana zawiasów Warunek: Urządzenie jest odłączone od źródła zasilania energią elektryczną. Drzwiczki zewnętrzne zostały zdemontowane. Płyta cokołowa została zdemontowana. Blenda cokołowa została zdemontowana (opcjonalnie). Sprężyny drzwiczek zostały zdemontowane. Panel sterowania został zdemontowany. Została zdemontowana wiązka kabli u dołu z prawej strony. Został wypięty kanał przelewowy.
4.18.1 Demontaż zawiasów
1. Zwolnić zaczepy ustalające śrubokrętem (1) i wyjąć drzwiczki do góry razem z za-
2. Odłączyć uziemienie od zawiasu drzwiczek.
Jednocześnie zdjąć dolną uszczelkę drzwiczek.
4. Z wymontowanych drzwiczek wykręcić dwie śruby z każdego zawiasu, aby go

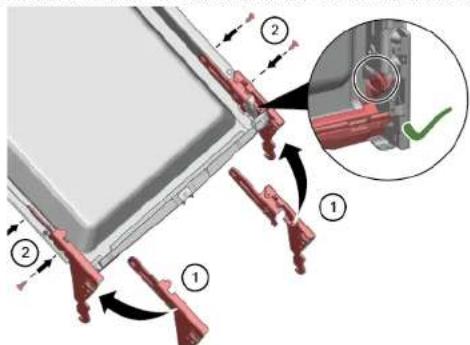

4.18.2 Montaż zawiasów
NIEBEZPIECZEŃSTWO Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elemen- tami znajdującymi się pod napięciem! Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku nieprawidłowej naprawy
Części elektryczne powinny być naprawiane przez wykwalifikowa- nych elektryków.
Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisa- mi obowiązującymi w kraju użytkowania. Naprawy 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Strona675z9651. Wcisnąć uszczelkę drzwiczek do w dolną krawędź drzwiczek wewnętrznych.
2. Przymocować zawiasy z każdej strony (1). Zamocować zawias i plastikowy
uchwyt uszczelki drzwiczek (2), używając dwóch śrub dla każdego z nich.
3. Podczepić zawiasy razem z drzwiczkami wewnętrznymi (1).
4. Ostrożnie ułożyć uszczelkę drzwiczek na rynnach przelewowych komory (2) i
sprawdzić, czy znajdują się w prawidłowej pozycji.
5. Podczepić zawiasy (3).
Niepodłączenie złącza uziemienia może spowodować obecność na- pięcia sieciowego na drzwiczkach. Naprawy 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Strona676z965Podłączyć złącze uziemienia.
7. Zamontować dwa zatrzaski mocujące na dolnej uszczelce drzwiczek.
Naprawy 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Strona677z9654.19 Wymiana (dolnej) uszczelki drzwiczek Warunek: Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Drzwiczki zewnętrzne zostały zdemontowane. Płyta cokołowa została zdemontowana.→670 Blenda cokołowa została zdemontowana (opcjonalnie).→669 Sprężyny drzwiczek zostały zdemontowane. Panel sterowania został zdemontowany. Została zdemontowana wiązka kabli u dołu z prawej strony.
4.19.1 Demontaż uszczelki drzwiczek
1. Wymontować dwa zatrzaski mocujące na dolnej uszczelce drzwiczek (1, 2).
2. Odłączyć kanał przelewowy.
3. Podnieść i zdjąć rynnę przelewową.
Naprawy 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Strona678z9654. Zdemontować dolną uszczelkę drzwiczek z drzwiczek wewnętrznych.
4.19.2 Montaż uszczelki drzwiczek
1. Zamocować lewą i prawą nasadkę uszczelniającą do szyny uszczelniającej z
uszczelką drzwiczek.
2. Wsunąć uszczelkę drzwiczek z wypustem uszczelniającym do drzwiczek we-
3. Zabezpieczyć uszczelkę drzwiczek dwoma zatrzaskami mocującymi.
- "Montaż zawiasów",675 Naprawy 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Strona679z9654.20 Wymiana (górnej) uszczelki drzwiczek Warunek: Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody.
4.20.1 Demontaż uszczelki drzwiczek
Wyjąć uszczelkę drzwiczek z ramy wewnętrznej.
4.20.2 Montaż uszczelki drzwiczek
Przed montażem uszczelkę drzwiczek należy przyciąć na odpowiednią długość. Wyno- si ona 1750 mm dla urządzeń o wysokości 81 cm i 1850 mm dla urządzeń o wysokości 86 cm.
1. Przygotować odpowiednią uszczelkę drzwiczek.
2. Sprawdzić prawidłowość pozycji montażowej profilu uszczelniającego.
3. Biała kropka musi się znajdować na jednym poziomie z paskiem gniazda uszczel-
Uszczelka nie może być pofałdowana ani ściśnięta w narożnikach. Uszczelka jest przycięta ukośnie na końcach, a jej końce są odgięte z przodu na boki w stronę komory. Wyprostować uszczelkę pod drzwiczkami wewnętrznymi. Uszczelka powinna się znajdować jak najbliżej ścianki bocznej komory. Prawidłowo zmontowana uszczelka drzwiczek: Naprawy 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Strona680z9654.21 Wymiana oświetlenia EmotionLight EmotionLight znajduje się w górnej przedniej zewnętrznej części zbiorni- ka płuczącego. Warunek: Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Urządzenie jest swobodnie dostępne. Został zdemontowany blat roboczy (opcjonalny). Została zdemontowana prawa osłona boczna (opcjonalna).→662
4.21.1 Demontaż EmotionLight
1. Zwolnić znajdujący się z tyłu zaczep (1).
2. Wyjąć uchwyt do góry (2).
3. Odłączyć wtyczkę złącza (u dołu z prawej strony z przodu urządzenia).
4. Odłączyć złącze elektryczne od modułu zasilającego.
5. Wyjąć EmotionLight z urządzenia.
4.21.2 Montaż EmotionLight
1. Wsunąć uchwyt w ramę zbiornika płuczącego (1).
UWAGA! Nieprawidłowy montaż! Uszkodzenia kabla w obszarze zawiasu drzwiczek.
Kabel należy zamontować w obszarze zawiasu drzwiczek (po- między zawiasem płytkowym i zbiornikiem płuczącym) tak, by nie było możliwie jego uszkodzenie przez ruchome części. Zamontować kabel u dołu z prawej strony. Naprawy 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Strona682z965Rys.3: Kabel płaski
4. Podłączyć wtyczkę.
Naprawy 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Strona683z9654.22 Wymiana wskaźnika TimeLight Wskaźnik TimeLight należy wymieniać tylko jako kompletny podzespół. Moduł TimeLight jest zamocowany do tylnej strony płyty cokołowej. Warunek: Urządzenie odłączone od źródła zasilania. Urządzenie jest odłączone od źródła wody. Blenda cokołowa została zdemontowana.→669 Płyta cokołowa została zdemontowana i obrócona.→670
