Ürün Tipi	Ankastre Bulaşık Makinesi
Marka	Siemens
Model	SR55ZS10ME
Boyutlar (Y x G x D)	86,5 cm x 59,8 cm x 55,0 cm
Net Ağırlık	Yaklaşık 45 kg
Kapasite	13 kişilik
Enerji Sınıfı	A
Döngü Başına Su Tüketimi	Yaklaşık 9,5 L
Ses Seviyesi	44 dB(A)
Yıkama Programları	Eco, Otomatik, Yoğun, Hızlı, Ön Yıkama, Bardak
Özel Fonksiyonlar	EmotionLight, TimeLight, VarioDrawer, AquaSensor, Çocuk Güvenliği
Elektrik Beslemesi	220-240 V, 10 A, 50 Hz
Su Bağlantısı	Soğuk veya Sıcak Su (max 60°C)
Kurulum Tipi	Tezgah Altı veya Kolon Tipi Ankastre
Rutin Bakım	Filtrelerin, püskürtme kollarının, contaların ve haznenin düzenli temizliği
Güvenlik	Taşma Koruması, Çocuk Güvenliği, Otomatik Durdurma
Mevcut Yedek Parçalar	Filtreler, püskürtme kolları, contalar, kablolar, menteşeler vb.
Tamir Edilebilirlik	Tüketici tarafından onarılmak üzere tasarlanmıştır (talimatlar verilmiştir)
Kılavuz İçeriği	Onarım talimatları, güvenlik, parça değişimi
Garanti	2 yıl (yasal şartlara göre)

Sık sorulan sorular - SR55ZS10ME SIEMENS

Siemens SR55ZS10ME bulaşık makinesi nasıl sıfırlanır?

Cihazı en az 60 saniye fişten çekin, ardından tekrar takın. Sorun devam ederse, satış sonrası servisle iletişime geçin.

Döngü sonunda bulaşıklar kuru değilse ne yapmalı?

Parlatıcının yeterli olduğundan, seçilen programın kurutma içerdiğinden (ör: Eco) ve püskürtme kollarının tıkalı olmadığından emin olun. Uygun bir parlatıcı kullanın.

Bulaşık makinesinin filtreleri nasıl temizlenir?

Kaba filtreyi saat yönünün tersine çevirin (1), filtreleme sistemini çıkarın (2), mikro filtreyi indirin ve parçaları ayırın. Akar su altında temizleyin ve okları hizalayarak yeniden takın.

E15 hata kodu ne anlama geliyor?

E15 kodu, hatalı su girişi veya tahliye sorununu gösterir. Giriş vanasının açık olduğundan, tahliye hortumunun bükülmediğinden ve filtrelerin tıkalı olmadığından emin olun.

Bulaşık makinesi tezgah altına nasıl kurulur?

Cihazın enerjisinin kesik olduğundan emin olun. Gerekirse mevcut tezgahı çıkarın, sabitlemeleri (kilit kollarını) sökün, tezgahı geriye doğru itin ve kaldırın. Kılavuzdaki montaj adımlarını izleyin.

Püskürtme kolu dönmüyor, ne yapmalı?

Püskürtme kolunu çıkarın (kaldırın ve çevirin), delikleri akar su altında kürdanla temizleyin, ardından yerine oturtarak yeniden takın. Su basıncının yeterli olduğundan emin olun.

Alt kapı contası nasıl değiştirilir?

Ön kapıyı sökün, sabitleme klipslerini çıkarın, taşma oluğunu kaldırın, eski contayı çıkarın ve sızdırmazlık kapaklarını doğru konumlandırarak yeni contayı takın. Her şeyi yeniden monte edin.

Her şey bir arada tabletler kullanabilir miyim?

Evet, parlatıcı ve rejenerasyon tuzu dağıtıcısını tablet tipine göre ayarlayın. Sonuçları optimize etmek için kılavuzdaki ayarı kontrol edin.

Güç kablosu nasıl değiştirilir?

Cihazı fişten çekin ve sudan ayırın. Eski kabloyu yavaşça çekerek çıkarın, ardından yenisini tık sesi gelene kadar takın. Güvenlik talimatlarına uyun (uygun kablo).

TimeLight ekranı çalışmıyor, ne yapmalı?

Cihazın enerjisinin açık olduğundan ve TimeLight modülünün doğru takıldığından emin olun. Sorun devam ederse, modül değiştirilmelidir. Taban plakasını söküp modülü değiştirmek için kılavuzu izleyin.

KULLANIM KILAVUZU SR55ZS10ME SIEMENS

Onarim ipuçları - Bulaşık makinesi

1 Bu dokumen hakkinda 928

1.1 Onemli bilgi 928

1.1.1 Amaci 928
1.2 Sembollerinin aciklamasi 928
1.2.1 Tehlike kademeleri 928
1.2.2 Tehlike sembolleri 928
1.2.3 Izaz bilgilerinin yapisi 929
1.2.4 Genel semboller 929

Güvenlik. 930

2.1 Genel Güvenlik bilgileri 930
2.1.1 Tum ev gerecleri 930

Ekipman ve yardin 931

Onarim. 932

4.1 Ust tablanin degistirilmesi 932

4.1.1 Ust tablanin sokulmesi 932
4.1.2 Ust tablanin monte edilmesi 932

4.2 Sepetlerin monte edilmesi 933

4.2.1 86 cmlik modeller icin 614935 kodlu malzemenin takilmasi.. 933
4.2.2 Gearme parcanin takilmasi 933
4.2.3 Buhar unitesinin takilmasi 934

4.3 varioDrawer'in degistirilmesi 935

4.3.1 varioDrawer'in gikanlmasi 935
4.3.2 varioDrawer'In takilmasi 936

4.4 Puskurtme kollarin deqistirmesi 937

4.4.1 Puskurtme kolun un gikartilmasi 937
4.4.2 Puskurtme kolunun takilmasi 937

4.5 Fittrelerin degistirilmesi 938

4.5.1 Filtrenin cikartilmasi 938
4.5.2 Filtrelerin takilmasi 938

4.6 Firin tepisi puskurtme kafasin takilmasi 939

4.7 Guc kablosunu degistirme 940

4.7.1 Gug kablosunu cikarma 940
4.7.2 Gug kablosunu takma 940

4.8 Deterjan kapaginin degistirilmesi 941

4.8.1 Deterian kabinin cikarilmasi 941
4.8.2 Yay takma 941
4.8.3 Deterjan kabi kapaginin takilmasi 941

4.9 Atik su pompa kapaginin degistirilmesi 942

4.9.1 Atik su pompa kapaginin cikartilmasi 942
4.9.2 Atik su pompa kapaqinin takilmasi 942

4.10 Yan panelin degistirilmesi 943

4.10.1 Yan paneli cikarma 943
4.10.2 Yan panelin takilmasi 944

4.11 Dis kapinin degistirilmesi 945

4.11.1 Dis kapinin sokulmesi 945
4.11.2 Dis kapinin takilmasi 945

4.12 Kontrol panelin degistirilmesi 947

4.12.1 Kontrol panelini sokme 947
4.12.2 Kontrol panelini takma 947

4.13 Kapi yaylarinin sabitlenmesi 948

4.14 Ayak panelin degistirilmesi 950

4.14.1 Ayak panelinin sokulmesi 950
4.14.2 Ayak panelin takilmasi 950

4.15 Taban suket plakasinin degistirilmesi 951

4.15.1 Taban soket plakasin cikarma 951
4.15.2 Taban suket plakasin takilmasi 951

4.16 Ta ma borusunun degistirilmesi 952

4.16.1 Taşma kanalınin seksülmesi 952
4.16.2 Tasma borusunun takilmasi 953

4.17Igkapinndegistirlmesi 955

4.17.1 ic kapinin cikartilmasi 955
4.17.2 ic kapinin takilmasi 955

4.18 Menteşelerin degişirilmesi 956

4.18.1 Menteşelerin dokülmesi 956
4.18.2 Mentese kurulum 956

4.19 Kapi contasin (alt) degistirilmesi 959

4.19.1 Kapi contasinin cikartilmasi 959
4.19.2 Kapi contasinin takilmasi 960

4.20 Kapi contasinin (ust) degistirimesi 961

4.20.1 Kapi contasinin sokiulmesi 961
4.20.2 Kapi contasinin takilmasi 961

Onarim ipuçları - Bulaşık makinesi

4.21 EmotionLight isginin degistirlmesi 962

4.21.1 EmotionLightisiginincikartilmasi 962
4.21.2 EmotionLight iginin takilmasi 962

4.22 TimeLight'In (Zaman gostergesi) Degistirimesi 965

4.22.1 TimeLight in dokulmesi 965
4.22.2 TimeLight kurulumu 965

Bu doküman hakkinda

1.1 Onemli bilgi

1.1.1 Amaci

Bu onarim ipuclari, tukticinin cihazlar, geerli eko-tasarim yonetmeligine gore

(03/2021 itibariyla) kendi bsina onarmasi icin destek sunar.

ipuçlari, tanimlanmīs yedek parçalarin{nasil degiştinilmesi gerektigine dair bilgiler, uyarlar ve soz konusu riskleri icérir.

Sorulariniz varsa, luften yetkili servisimize irtbata gezin. Yalnizca onarim ipuclarina gerektigi gibi uyuldugu takdirde hasarlar icin sorumluluk ustleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden olusur. Sinyal kelimesitehlikenin siddetini ve onemini tanimlar.

Tablo 1: Tehlike kademeleri

Tehlike kademesi Anlami
TEHLIKE	İkaz bilgisinin dikkate alinmaması olüme veya ağır yaralanmaları sebep olur.
UYARI	İkaz bilgisinin dikkate alinmaması olüme veya ağır yaralanmaları sebep olabilir.
DIKKAT	İkaz bilgisinin dikkate alinmaması haffı yaralanmaları sebep olabilir.
DIKKAT!	İkaz bilgisinin dikkate alinmaması maddi hasarlarin oluzmasina sebep olabilir.

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike turu hakkinda bilgi veren anlamli resimsel gosterimlerdir. Bu dokumanda asagidaki tehlike sembolleri kullanimistr:

Tehlike sembolü Anlamı
!	Genel ikaz bilgisi
1	Elektrik geriliminden kaynaklanan tehlike
	Pallamadan kaynaklanan tehlike
	Kesmeden dolayi yaralanma tehlikesi
	Sık,isip ezilmeden dolayi yaralanma tehlikesi

Budoküman hakkinda

Tehlike sembolü Anlamı
	Sıçak:yüeylerden kaynaklanan tehlike
	Güçlü elektrromanyetik alan tehlikesi
	Iyonizasyon olmayan,isinlardan kaynaklanan tehlike

Table 2: Tehlike sembollerii

1.2.3 Ikaz bilgilerinin yapisi

Bu dokumandaki ikaz bilgilerinin standart atau gorunusu ve yapisi ayinir.

Asagidaki omeke, geril litem parcalar nedeniyle olugabilecek elektrik carpmasi tehlikesi hakkinda uyanda bulunan bir ikaz bilgis iogsterilmisir. Tehlkeyi onlemek icin alnmasi gereken onlenler beirlilmisir.

1.2.4 Genel semboller

Bu dokumanda asagidaki genel semboller kullanimistir:

Genel SYMBOL Anlamı
1	Özel ipucu,isareti (metin ve/veya grafik)
2	Basilipucu,isareti (yalınizca metin)
3	Video linki,isareti

Genel sembol Anlamı
	Gerekli araqlar,isareti
	Ön kosulları,isareti
	Kosul,isareti( olursa .... olur)
	Sonuc,isareti
[Baslat]Tuş veya[düzme,isareti
[00123456]Malzeme numarası,isareti
Durum Gösterilen Türkiye / ekran,isareti (cihaz ekranindaki)

Tablo 3: Genel semboller

Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tum ev gereçleri

Gerilim lileten parcalar nedeniyle elektrik carpmasi tehlikesil

• Elektrik bilisenlerde yapilan onarimlarda hatalar, elektrik carpmasina neden olabiliert
  Cihaz calismalaria baslamadan en az 60 saniye once elektrik sebekesinden ayrimaldir.
• Onarim sonrasinda VDE 0701 veya ulkeye ezel duzenlemeler uyarinca bir gvenilik testi gerekteletilimdir.

Keskin kenarlar nedeniyle yaralanma tehlikes!

• Koruyucu eldiven kullanilmalidir

Aigre v haraketeli parcalarin onarim, bakim, hata arama v servis islemlerinde yaratabilecegei ezilme riskleri

• Koruyucu ayakkabigiin.
  Yere duismemesi incn agir parcalari emniyete alin.
• Haraketli parçalarin arasina góvde parçalari koymayin.

Cihaz guvenliginde / fonksiyonda tehlike!
Yalinizca original parcalar kullanilmaldir.
Elekrostatik hassasiyeti alan bileşenlerde hasar tehlikesi (ESD)!
Baglantilar ve iletken yollari da dahil olmak uzere modullere dokunmayin.

Ekipman veyardim

Tanımlama Detaylár Gırkıntüler
Delik boşluklu Torx T20 tornavida [00340764]	100 mm, emniyet pimli vidalar,——in	—
Torx T15 tornavida	Uzunluk 80 mm
Düz tornavida Biçak	10 mm x 1,6 mm x 200 mm	①
İgne uzlu suspense [00340871]	Uzunluk: 200 mm,)—inz

Onarim

4.1 Üst tablanin degişirilmési

Onkopul:

Cihazin fişi seksilir.
Cihaza serbest erisim mumkun.

4.1.1 Üst tablanin sökülmesi

1. 1. Üst tablanin altindaki her iki kolu yukan itin (1).
2. Üst tablayi onden haffce kaldirn (2).

2.1. Ust tablayi arkaya dokru itin (3). 2. Ust tablayi arkaya dokru itin (4).

1. Ust tablayi cikarin.

4.1.2 Üst tablanin monte edilmesi

Ters sira ile monte edin.

Onarim

4.2 Sepetlerin monte edilmesi

On kopul:

Igili basket, cihazdan cikarilmis.

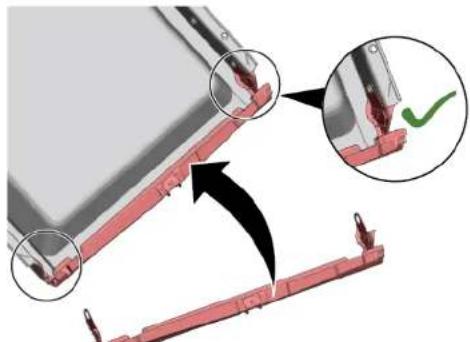

4.2.1 86 cm'lik modeller icin 614935 kodlu malzemenin takilmasi

Özel yardımcı ekipman:

Sekme Klavuzu [00614935]
Gearme parca [00618565]

1. 614935 kodlu malzemeyi sepetin onune capraz olarak yerleştinir.
2. Sekme kanalini ortalayin ve yerine oturtun.

4.2.2 Geçme parçanin takilması

Parcalar yikanirken, bu parca katlanabilir. Verilen ekstra aci, parcalarin altindaki su toplanmasini azaltir. Uzun bardaklar yikandigi durumda bu parcanin asagi kalmanası tasyide edilir. Egerust sepete opsoiyone plastik uclar varsa bu ckartilmalidir.

1. Plastik ucu cikarin.

1. Geçme parçayı yerine olurtun.

1. Klipsi disari dogrk katlayin.

Onarim

1. Yikanacak camaasilari yerleştinir.

4.2.3 Buhar unitesinin takilmasi Özel yardymcy ekipman:

Sekme Klavuzu [00614935]
Gearme parca [00618565]

Buhar unitesi ile sepet systemin altndaki uç parçaları sikırın.

Onarim

4.3 varioDrawer'in degistirlmesi

4.3.1 varioDrawer'in cikarilmasi

1. Tutamak kanatlarni ige dogru bukun.

1. Tutamacini yukari dokarin.

2. Plastik yan ekleri di sà doğru bastrin ve bunlari Çerçeveden yukari doğru bastirn.

Onarim

1. Kilavuz tirnaklar dikkatlice disa dokru bukun.

1. Kivriml parcalar tirnaklardan diari gekin.

2. Tutuculardan ayirarak on tarafakti metal gereveye bastirin.

1. Metal cerceveyi kilavuzdan geritin.

4.3.2 varioDrawer'in takilmasi

Ters sira ile monte edin.

Onarim

4.4 Puskurtme kollarin deigistirilmesi

4.4.1 Puskurte kolumun cikartilmasi

1. Puskurtme kolunu Çiçartmak icin yukariyaDOGRUÇEKIN.

1. Puskurtme kolunu (1) gevirin ve cikartin (2).

4.4.2 Puskurtme kolun tanaklmasi

Piskurtme kolunu yerlestin.
Puskurtme kolu yerine oturur.

Onarim

4.5 Filtrelerin degistirlimesi

4.5.1 Filtrenin cikartilmasi

1. Kaba filtreyi saat donus yonun tersine cevirin (1) ve filtreystemini cikartin (2).

Pompa kabina yabanci cisimlerin duqmedigini konrol edin.

1. Mikro filtreyi cikartmak iin asagc kekin.

1. Kilittle timaklarini birbirine dokru bastirin (1) ve kaba filtreyi kaldirarak cikartin (2).

4.5.2 Filtrelerin takilmasi

1. Filtre sistemi tekrar birlestirin.

Kaba filtrdeki kilitleme tirnaklarinin yerlerine oturdugundan emin olun.

1. Filtre sistemi cihaza yerleştin ve kaba filtreyi saat donus yönunde cevirin.

Ok isaretlerinin ayni hizada oldugundan emin olun.

Onarim

4.6 Firin tepsi puskurtme kafasinin takilmasi

1. Ost sepeti qikartin.
2. Firin tepisi piskurtm kafasin tutucuya (1) yerlestitir ve saga dogru cevirin (2).

Firin tepisi puskurtme kafasi yerine oturur.

Onarim

4.7 Guc kablosunu degistirme

On kopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden ayrilir.
Cihaza serbest erisim mumkun.

4.7.1 Güç kablosunu çikarma

Guc kablosunun fisini dikkatice yukari ve asagihareket ettinve elektrik prizinden cekin.

4.7.2 Gug kablosunu takma

DIKKAT!

Sebeke baglantisinda asiri isnma!

Yangin riski

Fişi sesi duyulana kadar elektrik prize itin.

Fi s duyulur sekilde yerine oturana kadar guc kablosunun fisini elektrik prisine takin.

Onarim

4.8 Deterjan kapaginin degistirilmesi

Kaldiracaraclarakkucikbirtornavida kullanilabilir.

Onkopul:

Cihazin fisi gekilir.
Cihaz, su beslemsinden ayrlir.
Kapi acik olmaldir.
Deterjankapagacldi.

4.8.1 Deterjan kabinin cikarilmasi

1. Deterjan kapagini 5 mm kaydirin.
2. Altaraftaki deterjan kapaginci kilavuz raylarin disina kaldirin ve ust tarafaki deterjian kapaginci kilavuz raylarin disina cikarin.
3. Yayi cikartin.

4.8.2 Yay takma

1. Yayin uzun ucunu deterjan kabinin montaj deligine dokun (1).

1. Yayin kisa ucunu deterjan kapaginn montaj deligine dokun (2).
2. Kapaaga bastirarak yerine oturtun.

4.8.3 Deterjan kabi kapaginin takilmasi

1. Deterjan kapagini tamamen acik konumdan 5 mm once bir taraftaki kilavuz raylarina yerleştinir. Hafif bir kuvet uygulayarak karsi tarafi kilavuz raylara bastirin.
2. Hafif bir kuvvet uygulayarak karstarafiklavuzraylara basirin.

Onarim

4.9 Atik su pompa kapaginin degistirilmesi

Onkopul:

Sepet cikartilmisir.
Filtreler cikartilmistr.938

4.9.1 Atik su pompa kapaginin qikartilmasi

1. Mevcut suyu bosaltin.

Gerekirse bir sunger kullanin.

1. Pompa kapaçini bir kaskla kaldirarççikartin veçapraz parçayla tutun.

1. Pompa kappa' beiiri bir acyla iceri dogru kaldirin ve cikartin.

4.9.2 Atik su pompa kapağınin takilması

Pompa kapagini yerlestirin (1) ve asagi dokru bastirin (2).

Pompa kapagi yerine oturur.

Onarim

4.10 Yan panelin degistirilmesi

Onkopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden ayrilir.
Cihaza serbest erisim mumkun.
Solo cihazlar: ust tabla dokulmş olmaili.

4.10.1 Yan paneli cikarma

1. Yan paneldeki vidalar sokun (1).

Resim 1: Tam ankastre

1. Yan paneli halife disagree egin (2).
2. Yan paneli indirin ve taban olugundan cekin (3).

Onarim

4.10.2 Yan panelin takilmasi

1. Yan paneli taban plakasin yerleşirin.

Resim 2: Tam ankastre

1. Yan paneli cihaza bastirin (2).
2. Yan paneli vidalarla sabitleyin (3).

Onarim

4.11 Dis kapinin degistirilmesi

On kopul:

Cihazin fişi cekilir.
Cihaz, su beslemesinden ayrlir.

4.11.1 Dis kapinin dokulmesi

Asgida anlatilmis gibi vidalari dokun.

1. Kapiyi acin.
   2.4 adet vidayi sokun.

3

Kapiyi bir tarafindan tutarak sabitleyin.

2 adet vidayi dokun.

4.11.2 Dis kapinin takilmasi

Onarim

Onkopul:

Yalitim kecesi,dis kapinin ic kismina dogru sekilde yerleistirilmis ve sabitlenmistir.
Menteşeler dis kapiya yerleştinir.
1. lq kapiyi sert bir sekilde kapatmayin.
2. Diskapag kontrol panelin inaltina dogru itin (1).

1. Dis kapaigic kappa dogu bastirn ve basili tutun (2).

4

Kapiyi bir tarafindan tularak sabitleyin.

Kapaçı açın ve onu iki adet vida ile emniyetete aln (4 x 11 mm metal vidalar).

1. Dis kapagi dort adet vida ile emniyete alin (4 x 11 mm metal vidalar).

Onarim

4.12 Kontrol panelin degistirilmesi

Isgletim karti anzaliya, tum kontrl panelin degiistirmesi gerekir.

Onkopul:

Cihazin fişi seksilir.
Cihaz, su beslemsinden ayrlir.
Dis kapi sakulmug olmal.
Dis kapi dokulm ulmal.

4.12.1 Kontrol panelini sökme

1. Elektrik böglantilarin kontrol panelinden ve parlatici eksiklik sensörunden (1, 2) ayirin.

1. Toprak kablosunu (3) ayirin (istege bagli).
   3.Cihazkapaginiacn.
2. Kontrol panelini dusmemesi icin tutun.

5.6 adet vidayi sokun.

1. Kontrol panelini cikarin.

4.12.2 Kontrol panelini takma

4× 16mm vidalar kullanin.

Ters sira ile monte edin.

Onarim

4.13 Kapi yaylarinin sabitlenmesi

1. Germe ipi koruyucu kapağinçıkartin.

2.1.Kapiyi hafifge aqin(1).

1. Taşiyici tabandaki oluga sabitleyin (2).
2. Kapiyi yavaşa kapatin (3).

Ip sistemi, otomatik olarak kapi mentalgesine baglanir.

Onarim

3.1.Kapihi hafifge kapatin (4).

1. Oluğu arkaya kaydirin ve kapimentedesini (5) serbest birakin. 3. Kapaç acın (6).

1. Islemi, cihazin diger tarafinda tekrarlayin.

Onarim

4.14 Ayak panelin degistirilmesi

Ayaklar birebir ayndir ve birbirileriye degistirilebilir.

Onkopul:

Cihazin fişi seksilir.
Cihaz, su beslemsinden ayrlir.
Dis kapi sakulmug olmal.
Dis kapi dokulm ulmal.

4.14.1 Ayak panelinin sikulmesi

1.

Hatali sokme.
Ayak parmagi paneli yan tarafaan gevsetilir ve cikanlirsa, iki braket kirlabilir. Yalnizca bir braket hasar gormusse, braketter birbiryle ayin oldugu icin taraf degistirebilir.
Tampon cikanlirken tabanin on kismini ayaginz ile desteklemeniz onerilir. Bu sekilde tabanin arka kismina asiri yuk binmesi engellenmis olur.

1. Yataklara (1) bir tornavida sukun ve timaklan aşàgiya bastirarak serbest birakin.

1. Paneli kaldirin.

2. Ayaklan one dokurikarin (1).

4.14.2 Ayak panelin takilmasi

1. Ayaklan yerleştinir.
2. Ayak panelini üsten takin (1) ve duyulur sekilde yerine oturana kadar asagi dokru bastirin (2).

Onarim

4.15 Taban toket plakasinin degistirilmesi

Taban soketi plakasi on kisimin alfindaki alanda bulunur.

Onkopul:

Cihazin fişi seksilir.
Cihaz, su beslemsinden ayrlir.
Panel (opsiyonel) sikulmug olmaldir.
Dis kapi sakulmus olmal.
Dis kapi sokulmus olmal.
Uc panel siklmu olmalidir (opsiyonel).950

4.15.1 Taban suket plakasini sikarma

1.2 adet vidayi dokun (1).

1. Tirmak baglantilarini ayirin (2).

2. Taban suket plakasini dikkatice one dogru einn (1).

4.

Model serisine bagli olarak, EmotionLight in fis iha tabana sabitlenmistir.

Itici tiraktaki fisin kilidini acin ve arkaya dogru cekin (opsiyonel) (2).

4.15.2 Taban Soket plakasinin takilmasi

Taban soket plakasin sikmenin tersi sirayla takin.

Onarim

4.16 Taşma borusunundehyişirilmesi

Taśma borusu, cihazin on kisminda alt tarafa bulunur.

Onkopul:

Cihazin fişi seksilir.
Cihaz, su beslemsinden ayrir.
Panel sukulmog olmalidir (opsiyoneI).
Dis kapi dokulm ulmal.
Uc panel sokulmus olmalidir (opsiyonel).→950
Taban sukot saci dokulm ulmali.951

4.16.1 Taşma kanalınin seksülmesi

Kalan su

• Bosaltma hortumu sökülduğunde kalan su tabana akabilir.
  Siringa yardimi ile su kekilebilir

• Timak mekanizmasini ust tarafan cikartin (1, 2).

1. Ost tarafa timişi serbest birakin.

3.1.Metal klipsin alta bir tornavida tokun (1).

1. Metal klipsi dikkatlice serbest birakin (2).

Onarim

1. Tāṣma borusunu kaldirarak qikartin.

4.16.2 Taşma borusunun takilması

Tāṣma borusunun yanlīs takilmasi sonucu su hasari meydana geblebilir!

Tasa borusunu alt tarafta taigiic taban kilavuzuna dogru sekilde

yerlestitin.

Tasa borusunu ust tarafta dokru bir sekilde yerine oturtun.

1. 1. Tasa borusunu yerleistirin (1).

2. Tāsma bʊrsūn u contanīn içine kaydirin (2).

3. Tāsma borusunu containin kilavuzuna bastrin (3).
4. Tāsma bʊrusunu dikkatlice yerleşṭirin (4).
5. Tāsma borusunu oturtun (5).

Onarim

1. Sol ve sag tarafta montaji kontrol edin. 3. Siki oturdugunu kontrol edin.

1. Sol ve sag tarafa metal klipsi takin.

Onarim

Cihazin fişi kekilir.
Cihaz, su beslemsinden ayrilir.

4.17.1 ic kapinin cikartilmasi

1. Vidalari sokun (1).
2. lç kapiyi yukariya dokun (2).

1. Kapi mentesgesini vidalarla sabitleyin.
2. i capi yi kapi mentesesine yerlestirin.
3. i capiyi vidalarla sabitleyin.

4.17.2 ig kapinin takilmasi

1. Kapi contasini one dogru katlayin.
2. lç kapiyi kapi contasinin arkasina getirin.
3. iç kapiyi kapatin
4. Kapi contasini yukariya dogru katlayin. Yan parcalar yukari baker.
5. Kapi mentalgesini yukariya dogru hareket etttirin.

Onarim

4.18 Menteşelerin degiştirilmesi

Onkopul:

Cihazin guc kaynagile baglantisi kesildi.
Dis kapi sokulmug olmal.
Taban sukot saci dokulmug olmail.
Uc panel dokulmog olmalidir (opsiyone).
Kapi yalari sikulmog olmali
Kontrol paneli sökūlmös olmalä
Sag alt bolumdeki kablo demeti tutucsu sikulmus olmali.
Taşma borusu serbestbirakildi.

4.18.1 Menteşelerin dokulmesi

1. Kilit tirnaklari bir tornavidayla serbest birakin (1) ve mentegelerle birlke kapiyi yukariDOGRUcEKEREKIGKARTIN(2).

1. Kapi menteşindeki topraklama baglantusini serbest birakin.

3.

Ayni zamanda alt kapi contasi da cikartilir.

1. Sökülen kapida, her menteseden iki vidayi Çikarin.

4.18.2 Mentese kurulumu

Onarim

1. Kapi contagini ig kapinin alt kenarina itin.

1. Her iki tarafa da mentaleseler takin (1). Kapi contasinin mentalesisi ne plastik tutucusunu her biri inci iki vida kullanar ic kapiya (2) sabitleyin.

1. Menteşeleri ic kapi ile birlikte asin (1).

1. Alt kapi contasin dikkatlice kabin tasma oluklarin uzerine yerlestirin (2) ve dokru yerlestirilip yerlestirilmedigi kontrol edin.

2. Menteşeleri takin (3).

6.

Topraklama baglantisin eksik olmasi, kapida sebeke potansiyeline neden olabilir.

Onarim

Topraklama baglantisini kurun.

1. Alt kapi containa iki tespit klipsi takin.

Cihazin fisi kekilir.
Cihaz, su beslemsinden ayrilir.
Dis kapi doklums olmal
Taban suket saci sikulmog olmal.951
Uc panel sokulmog olmalidir (opsiyonel).→950
Kapi yalari sokulmog olmali
Kontrol paneli sökülmös olmalı
Sag alt bolumdeki kablo demeti tutucusu cikartilmisitr.

4.19.1 Kapi contasinin seksartilmasi

1. Alt kapi contasindaki iki tespit klipsini qikartin (1, 2).

1. Tāgma kanalini ayirin.

1. Taśma olugunu kaldirarak Čikartin.

Onarim

1. Alt kapi contasin i capidan gikartin.

4.19.2 Kapi contasinin takilmasi

1. Conta kapaklarini kapi contasi ile birlikte conta rayinin soluna ve sagina takin.

1. Kapi contasin menfez kapaigile birlikte ic kapiya yerleştinir.
2. Kapi contasin iki tespit klipsiyale sabitleyin.

"Mentese kurulumu",956

Onarim

4.20 Kapi contasinin (üst) degistirilmesi

Onkopul:

Cihazin fişi cekilir.
Cihaz, su beslemsinden ayrilir.

4.20.1 Kapi contasinin sokulmesi

Kapi contasini ic cergeveden cikartin.

4.20.2 Kapi contasinin takilmasi

Kapi contasi, takilmadan once keserek doku uzunlu getirilmelidir. Uzunluk, 81 cm yuksekliginde cihazlar icin 1750 mm ve 86 cm yuksekliginde cihazlar icin 1850 mm'dir.

1. Uygun kapi contasini hazirlayin.
2. Sizdirmazlik profilinin dokru montaj konumunda oldugundan emin olun.

1. Beyaz nokta, sizdirmaz yatak seri dile ayin seviyede olmaldir.

4

Conta, kosererde dalgali veya gerilmis durumda olmamalidir. Conta, uclarda capraz olarak kesilir ve on tarafta kabin alt tarafinaogrudincehir.

Conta ucunu, ic kapinin alta on tarafa duz sekilde yerlestitin. Conta, kabin yan tarafina mumkun oldugunca uzak durmaldir.

Dogru takilmis kapi contasi:

Onarim

4.21 EmotionLight isgindeigistirlimesi

EmotionLight isigi, durulama tankinin üst on dis bolgesinde yer almaktadir.

Onkopul:

Cihazin fişi seksilir.
Cihaz, su beslemsinden ayrirr.
Cihaza serbest erisim mumkun.
Ust tabla dokulmog olmal (opsiyonel).
Sag yan panel cikartilmistir (istege bagli)→943

4.21.1 EmotionLight isiginin cikartilmasi

1. Arkadaki tutma kancasini ayirin (1).

1. Tutucuyu yukariya dokru cikartin (2).

2. Fisi konnektorden cekin (cilazin on tarafinda sag alta).

3. Elektrik baglantisini gug modulunden ayirin.

1. EmotionLight 1sigini cihazdan cikartin.

4.21.2 EmotionLight isginin takilmasi

1. Tutucuyu durulama tanki cerevesine ylerstirin (1).

Onarim

1. Tutma kancasini takin (2).

3.

Kabloyu sag alt tarafa takin.

Onarim

Resim 3: Düz kablo

1. Fisi takin.

Cihazin fisi cekilir.
Cihaz, su beslemesinden ayrir.
Uc panel dokulmuz olmaldir.→950
Taban Soket plakasi cikartilmis ve dondurilmus durumda.→951

4.22.1 TimeLight'in sikulmesi

1. Timaklan (1) hafifge daogrdu bukun.

1. TimeLight modulu yukari dogru cekerek cihazdan diari cikarin (2).

4.22.2 TimeLight kurulumu

1. Tirmaklari (1) tekrar gerije dokru bukun.

1. TimeLight modulü ger iterek yerine yerfeşirin (2).
2. Elektrik baglantisini baglayin.
