SR55ZS10ME - Pomivalni stroji SIEMENS - Brezplačna navodila za uporabo

Vrsta izdelka	Vgradni pomivalni stroj
Znamka	Siemens
Model	SR55ZS10ME
Dimenzije (V x Š x G)	86,5 cm x 59,8 cm x 55,0 cm
Neto teža	Približno 45 kg
Zmogljivost	13 pogrinjkov
Energijski razred	A
Poraba vode na cikel	Približno 9,5 L
Raven hrupa	44 dB(A)
Programi pomivanja	Eko, Avtomatski, Intenzivni, Hitri, Predpranje, Kozarci
Posebne funkcije	EmotionLight, TimeLight, VarioDrawer, AquaSensor, Varnost za otroke
Električno napajanje	220-240 V, 10 A, 50 Hz
Priključek za vodo	Hladna ali topla voda (max 60°C)
Način namestitve	Vgradni pod pult ali v stolp
Redno vzdrževanje	Redno čiščenje filtrov, brizgalnih rok, tesnil in posode
Varnost	Zaščita pred prelivanjem, varnost za otroke, samodejni izklop
Rezervni deli so na voljo	Filtri, brizgalne roke, tesnila, kabli, tečaji, itd.
Popravljivost	Zasnovan za popravilo s strani uporabnika (priložena navodila)
Vsebina navodil	Navodila za popravilo, varnost, zamenjavo delov
Garancija	2 leti (v skladu z zakonskimi pogoji)

Pogosto zastavljena vprašanja - SR55ZS10ME SIEMENS

Kako ponastaviti pomivalni stroj Siemens SR55ZS10ME?

Izključite aparat za vsaj 60 sekund, nato ga ponovno vključite. Če težava ne izgine, se obrnite na servis.

Kaj storiti, če posoda po koncu cikla ni suha?

Preverite, ali je sredstvo za izpiranje zadostno, ali izbrani program vključuje sušenje (npr. Eko) in ali brizgalne roke niso zamašene. Uporabite ustrezno sredstvo za izpiranje.

Kako očistiti filtre pomivalnega stroja?

Zavrtite grobi filter v nasprotni smeri urinega kazalca (1), odstranite filtrirni sistem (2), spustite mikrofilter in ločite elemente. Očistite pod tekočo vodo in ponovno sestavite tako, da poravnate puščice.

Kaj pomeni koda napake E15?

Koda E15 označuje okvaro dovoda vode ali težavo z odvodnjavanjem. Preverite, ali je dovodni ventil odprt, ali odvodna cev ni prepognjena in ali filtri niso zamašeni.

Kako namestiti pomivalni stroj pod delovni pult?

Prepričajte se, da je aparat izključen iz elektrike. Po potrebi odstranite obstoječo delovno ploščo, razstavite pritrdilne elemente (zaklepne ročice), potisnite ploščo nazaj in jo dvignite. Sledite korakom montaže v navodilih.

Brizgalna roka se ne vrti, kaj storiti?

Odstranite brizgalno roko (dvignite jo in zavrtite), očistite odprtine z zobotrebcem pod tekočo vodo, nato jo ponovno namestite tako, da zaskoči. Preverite, ali je tlak vode zadosten.

Kako zamenjati spodnje tesnilo vrat?

Razstavite prednja vrata, odstranite pritrdilne sponke, dvignite prelivni žleb, odstranite staro tesnilo in namestite novo, pri čemer pravilno namestite tesnilne kapice. Ponovno sestavite vse.

Ali lahko uporabim tablete vse-v-enem?

Da, nastavite dozirnik sredstva za izpiranje in regeneracijske soli glede na vrsto tablete. Za optimalne rezultate preverite nastavitve v navodilih.

Kako zamenjati napajalni kabel?

Izključite aparat in ga odklopite od vode. Odklopite stari kabel tako, da ga nežno potegnete, nato priključite novega, dokler ne zaskoči. Upoštevajte varnostne napotke (ustrezen kabel).

Prikaz TimeLight ne deluje, kaj storiti?

Preverite, ali je aparat vklopljen in ali je modul TimeLight pravilno priključen. Če težava ne izgine, je treba modul zamenjati. Sledite navodilom za demontažo pločevine podstavka in zamenjavo modula.

NAVODILA ZA UPORABO SR55ZS10ME SIEMENS

Opasnost za sigurnost/rad uredajal

Koristite samo originale rezervne dijelove.
Opasnost od ostecenja elektrostatick osjetljivih sastavnih dijelova (ESD)!
Nemojte dodirivati module,ukljuucujuci prikljucke i rute vodiča.

Alatipomagala

Oznaka Pojedinosti Slike
Odvijač Torx T20 s provrtom [00340764]	100 mm, za vijke sa sigurnos- nim klinom
Odvijač Torx T15 Duljina 80 mm
Odvijač s utorom Nož	10 mm x 1,6 mm x 200 mm
Kljiješa s iglenim nosom [00340871]	Duljina: 200 mm, ravno

2021-03-22 9001630796 Autorska prava BSH Hausgeräte GmbH Stranica 47 od 985

Popravak

4.1 Zamjena radne place

Zahtjev:

Uredaj je iskljucen iz napajanja
Uredu se moze slobodno pristupiti.

4.1.1 Uklanjanje radne place

1. 1. Pritisnite obje zahvatne poluge ispod radne ploce prema gore (1). 2. Malo podignite radnu plocu s prednje strane (2).

2.1.Gurnite radnu plocu prema straznjoj strani (3). 2.Gurnite radnu plocu prema straznjoj strani (4).

1. Uklonite radnu plocu.

4.1.2 Postavljanje radne ploce

4.7.1 Odpajanje kabela za napajanje

4.8.2 Umetanje opruge

1. Umetnite dungi kraj oprugu o otvor za postavljanje na dozatoru (1).

1. Umetnite krakti kraj opruge u olvor za postavljanjePoklopca za deterdzent (2).
2. Pritisnite poklopac na dozator (3).

4.8.3 PostavljanjePoklopca za deterdzent

1. UmetnitePoklopacza deterdzent 5mm u vodilucu s jeder strane prije potpuno otvorenog pozaja.Njezno pritisnite suprotnu stranu u vodilucu.
2. Provjerite radPoklopca za deterdzent.

Popravak

4.9 ZamjenaPoklopcapumpezaotpadnu vodu

Zahtjev:

Kosara je uklonjena.
Filteri su uklonjeni.→54

4.9.1 UklanjanjePoklopca pumpzaotpadnu vodu

1. Izbacite eventualnu vodu.

Po potrebi upotrijebite spuzvu.

1. UklonitePoklopacpumpespomoczliceiuhvatiga za poprecnidio.

1. PodignitePoklopacpumpe prema unutra pod kutom i uklonite ga.

4.9.2 PostavljanjePoklopcapumpere zaotpadnu vodu

UmetnitePoklopacpumpe(1)ipritisnitega(2).

Poklopac pumpe uklapa se u položaj.

Popravak

Uredaj je iskljucen iz napajanja
Uredajieiskluencizpriklucka za dovod vode.

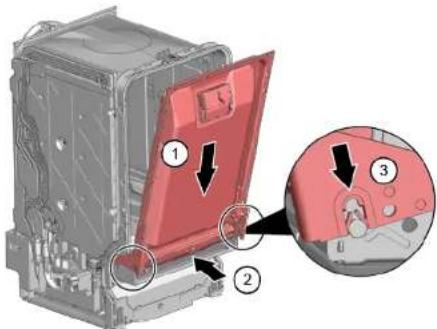

4.10 Vymena bočniho panelu

Požadavek:

Spotfebic je odpojeny od privodu elektricke energia.
Spotbrebi je odpojen od privodu vody.
Spotfebi je volne pfistupny.
Volne stojici spotrebice: hom deska je sejmute.

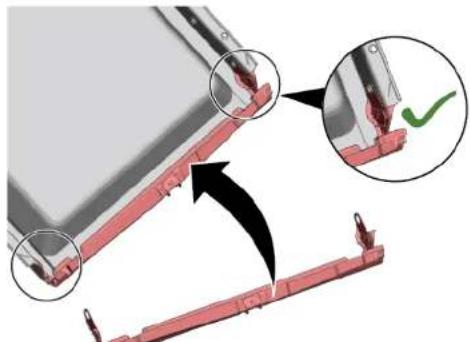

4.10.1 Sejmuti bočniho panelu

1. Na spodni okraj vnilrnich dvirek zatalte tlesneni.

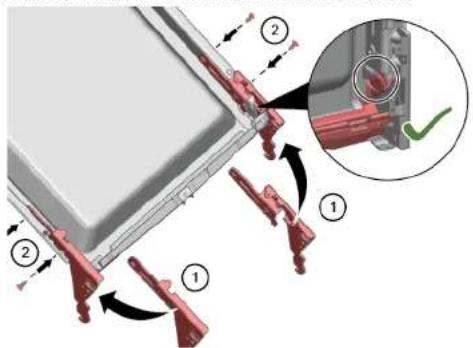

1. Na každou stranuupevnézavesy(1).Pouzitim vzy dvou sroubu namontujte zaves a plastovy drzak tsesneni dvirek k vinitnim dvfkam (2).

1. Zaveste zavesy spolecne s vinitnimi dvirky (1).

1.2.1 Urovne nebezpečenstva

Nasveti za popravilo - Pomivalni stroj

V zvezi tem dokumentom 807

1.1 Pomembne informacije 807

1.1.1 Namen 807
1.2 Razlaga simbolov 807
1.2.1 Stopne nevarnosti 807
1.2.2 Simboli za nevamost.. 807
1.2.3 Struktura opozoril 808
1.2.4 Splošni symboli 808

Varnost. 809

2.1 Splośna varnośtna navodila 809

2.1.1 Vsi gospodinskii aparati 809

Orodja in pripomocki 810

Popravilo 811

4.1 Zamenjava delovne povrsine 811

4.1.1 Odstranjevanje delovne povrsine 811
4.1.2 Namestitev delovne povrsine 811

4.2 Namestitevistema kosar 812

4.2.1 Namestitev prestrezne posodice za modele visine 86 cm 812
4.2.2 Namestitev nosilca za skodelice 812
4.2.3 Namestitev nosilca za parne vlozke 813

4.3 Zamenjava predalov varioDrawer 814

4.3.1 Odstranjevanje predalov varioDrawer 814
4.3.2 Namestitev predala varioDrawer 815

4.4 Zamenjava prsilnih roic 816

4.4.1 Odstranjevanje prsilne rocice 816
4.4.2 Namesitety prsine roice 816

4.5 Zamenjava filtrov 817

4.5.1 Odstranjevanje filtra 817
4.5.2 Namestitev filtrov 817

4.6 Namestitev brizgalke za pekace 818

4.7 Zamenjava elektricega kabla 819

4.7.1 Izklop elektrichega kabla 819
4.7.2 Priklop elektricnegakabla 819

4.8 ZamenjavaPokrovcka predalcka za pomivalno sredstvo 820

4.8.1 OdstranjevanjePokrovka predalca za pomivalno sredstvo 820
4.8.2 Vstavljanje vzmeti 820
4.8.3 NamestitevPokrovcka predalcka za pomivalno sredstvo 820

4.9 ZamenjavaPokrova crpalke opdane vode 821

4.9.1 OdstranjevanjePokrova crpalke odpadne vode 821
4.9.2 NamestitevPokrova crpalke odpadne vode 821

4.10 Zamenjava stranske plošće 822

4.10.1 Odstranjevanje stranske plošće 822
4.10.2 Namestitev stranske plošče 823

4.11 Zamenjava zunanjih vrat 824

4.11.1 Odstranjevanje zunanjih vrat 824
4.11.2 Namestitev zunanjih vrat 824

4.12 Zamenjava nadzorne plošće 826

4.12.1 Odstranjevanje nadzorne plošče 826
4.12.2 Namestitey nadzorne plošće 826

4.13 Pritrditev vzmeti vrat 827
4.14 Zamenjava letve podnozja 829

4.14.1 Odstranjevanje letve podnoza 829
4.14.2 Namestitev letve podnoza 829

4.15 Zamenjava plošče podnožja 830

4.15.1 Odstranjevanje plošće podnožja 830
4.15.2 Namestitev plošče podnožja 830

4.16 Zamenjava prelivnegakanalala 831

4.16.1 Odstranjevanjeprelivnega kanala 831
4.16.2 Namestitev prelivnegakanalala 832

4.17 Zamenjava notranjinh vrat 834

4.17.1 Odstranjevanje notranjih vrat 834
4.17.2 Namestitev notranjih vrat 834

4.18 Zamenjava tečajev 835

4.18.1 Odstranjevanje tecajev 835
4.18.2 Namestitev tečajev 835

4.19 Zamenjava (spodnjega) tesnila vrat 838

4.19.1 Odstranjevanje tesnila vrat 838
4.19.2 Namestitev tesnila vrat 839

4.20 Zamenjava (zgornjega) tesnila vrat 840

4.20.1 Odstranjevanje tesnila vrat 840
4.20.2 Namestitey tesnila vrat 840

Nasveti za popravilo - Pomivalni stroj

4.21 Zamenjava EmotionLight 841

4.21.1 Odstranjevanje EmotionLight 841
4.21.2 Namestitev EmotionLight 841

4.22Zamenjava TimeLight 844

4.22.1 Odstranjevanje TimeLight 844
4.22.2 Namestitev TimeLight 844

V zvezi tem dokumentom

1.1 Pomembne informacije

1.1.1 Namen

Ti namigi za popravila uporabnika podpirajo pri lastnorocem popravilu aparatov skladno z veljavno direktivo glede okoljsko primeme zasnove (od marca 2021).

Vsebujejo informacije o tem, kako zamenjati dolocene rezervne dele, vkljucno z opozorili in tveganji.

Če imate kaksna vprasnja, se obmite na naso servisno sluzbo. Za škodo bomo odgovorni le, Če ste namige za popravila upostevali pravlino.

1.2 Razlaga simbolov

1.2.1 Stopnje nevarnosti

Stopne opozoril so sestavljene iz simbola in signalne besede. Signalna beseda ozna-cuje stopnjo nevamosti.

Stopna opozorila Pomen
NEVARNOST	Neuostoceanje opozorilnega sporocila bo povzročilo smrt ali hude poškodbe.
OPOZORILO	Neuostoceanje opozorilnega sporocila lahko povzroči smrt ali hude poškodbe.
PREVIDNO	Neuostoceanje opozorilnega sporocila lahko povzroči manjše poškodbe.
POZORI	Neuostoceanje opozorilnega sporocila lahko povzroči škodo na lastnini.

Preglednica 1: Stopje nevamosti

1.2.2 Simboli za nevarnost

Simboli za nevarnost so simbolni prikazi, ki podajajo informacije o vsti nevarosti. V tem dokumentu so uporabljeni naslednji simboli za nevarnost:

Simbol za nevarnost Pomen
!	Sprošno opozorilno sporočilo
1	Nevarnost zaradi elektrICIne napetosti
	Nevarnost eksplozije
	Nevarnost ureznin
	Nevarnost zmečkanin

V zvezi s tem dokumentom

Simbol za nevarnost Pomen
	Nevarnost zaradi vročih površin
	Nevarnost zaradi močnega magnetega polja
	Nevarnost zaradi neionizirajućega seva-nja

Preglednica 2: Simboli za nevarnost

1.2.3 Struktura opozoril

Opozorila v tem Dokumentu imajo standardiziran videz in standardizirano strukturo.

V naslednjem primeru je prikazano opozorilo, ki opozjarja pred elektricn im udarom za radi delov pod napetostjo. Naveden je ukrep za preprecevanje nevarmosti.

1.2.4 Splošni symboli

V tem dokumentu so uporabljeni naslednji spošni simboli:

Splošni simbol Pomen
i	Identifikacija posebnega nasveta (besedi- lo in/ali silka)
f	Identifikacija preprostega nasveta (samo besedilo)
	Identifikacija povezave na video vadnico

• Napake zaradi popravil elektricih component lahko povzrocijo elektrici udar!
• Aparat izkljucite iz elektricnega omreza vsaj 60 sekund pred zaćekom del
• Po popravilu je treba izvesti preizkus varmosti v skladu z VDE 0701 ali predpis, ki veljajo za posamezno državo.

Nevarnost poskodzaradi ostrih robov!

• Uporabljajte zašcitne rokavice.

Nevarnost zmeckanin med popravili, vzdrzevanjem, odpravljanem tezav ali servisom zaradi tezkih in premikajoch se component

• Uporablajte zašcitne Čevljne
  Tezke componente zavarujte pred padanjem.
  Delov telesa ne vystavljaite v premikajoce se componente.

Tveganje za varnost/delovanje aparata!

• Uporabljajte le originalne nadomestne dele.
  Tveganje poskodb elekrostaticno obcutljivih component (ESD)!
  Ne dotikajte se modulov, vklučno s povezavami in potmi vodnika.

Orodja in pripomočki

Oznaka Podrobnosti Slike
Izvjac Torx T20 z izvirtino [00340764]	100 mm. za vijake z varmostnim zatičem
Izvjac Torx T15 Dolžina 80 mm
Plošcati izvjac Stebo 10 mm x 1,6 mm x 200 mm
Koničaste klešće [00340871]	Dolžina: 200 mm, ravne

Popravilo

4.1 Zamenjava delovne povrsine

Zahteva:

Aparat je odklopjen iz omrežne napetosti.
Aparat je prosto dostopen.

4.1.1 Odstranjevanje delovne povrsine

1. 1. Potisnite obe drzalni rocici, ki sta pod delovno povrsino, navzgor (1).

2. Sprednji del delovne povrsine nekoliko dvignite (2).

2.1.Delovno povrsino potisnite proti zadnjemu delu (3). 2.Delovno povrsino potisnite stran od zadnega dela (4).

1. Odstranite delovno povrsino.

4.1.2 Namestitev delovne povrsine

• Namestite v obratnem vrstnem redu.

Popravilo

4.2 Namestitev systemd košar

Zahteva:

4.2.1 Namestitev prestrezne posodice za modele visine 86 cm Posebna orodja:

Prestrezna posodica za tablee [00614935]
Nosilec za skodelice [00618565]
1. Prestrezno posodico vstavite diagonalno na sprednji del kosare.
2. Prestrezno posodico poravnajte, da se zaskoči na svoje mesto.

4.2.2 Namestitev nosilca za skodelice

Posebna orodja:

Prestrezna posodica za tablee [00614935]
Nosilec za skodelice [00618565]

Pri pomivanju skodelic lahko nosilec za skodelice preklopite navzgor.
Dadatni kot zmanjsje zbiranje vode na dnu skodelic. V primuru visokih kozarcev priporocamo, da nosilec za skodelice preklopite navzdol.
Če je zgomja koša opremljena z dodatnimi plastichimi vložki, jih morate njajpre odstraniti.

1. Odstranite plastichni vlozek.

1. Nosilec za skodelice namestite tako, da se zaskoči.

1. Preklopite nosilec.

Popravilo

1. Namestite predmete, ki jih zeilite pomiti.

4.2.3 Namestitev nosilca za parne vložke Posebna orodja:

Prestrezna posodica za tablee [00614935]
Nosilec za skodelice [00618565]

Zataknite konce nosilca za parne vlozke podystem kosare.

Popravilo

4.3 Zamenjava predalov varioDrawer

4.3.1 Odstranjevanje predalov varioDrawer

1. Upognine zavihek rocaja navznoter.

1. Odstranite rocaj navzgor.

2. Plasticne stranske vlozke potisnite navzven in nato navzgor, ven iz okvirja.

Popravilo

1. Previdno upognite vodilni zavihek navzven.

1. Povlecite zložljive palicaste nosilce iz zavihka.

2. Kovinski okvir pritisnite spedaj ven iz drzal.

1. Povlecite kovinski okvir nazaj, ven iz vodila.

4.3.2 Namestitev predala varioDrawer

• Nomenclature
• Namesite v obrathem vrstnem redu.

Popravilo

4.4 Zamenjava prsilnih roicc

4.4.1 Odstranjevante prsilne roice

1. Prsilno rocico povlecite navzgor, da jo odstranite.

1. Pršilno ročico (1) zavrtite in jo odstranite (2).

4.4.2 Namesitety prsilne roice

Vstavite prsilno rocico.
Prsilna rocica se zaskovi pravilen polozaj.

Popravilo

4.5 Zamenjava filtrov

4.5.1 Odstranjevanje filtra

1. Zasukajte grobi filter v levo (1) in odstranite filtrimi system (2).

Preverite, da v zbiralniku ni nobenih tujkov.

1. Mikrofilter pavlecite navzdol, da ga odstranite.

1. Hkrati pritisnite zatica (1) in izvlecite grobi filter (2).

4.5.2 Namestitev filtrov

1. Znova namestite filtrirni system.

Poskrbite, da se zalica na grobem filtru zaskočita v položaj.

1. Filtrini system vstavite v aparat in grobi filterzasukajte v smeri urinega kazalca.

Prepriacajte se, da sta puscici poravnani ena z drugo.

2021-03-22 9001630796 Avtorske pravice BSH Hausgeräte GmbH Stran 817 od 965

Popravilo

4.6 Namestitev brizgalke za pekace

1. Odstranite zgornjo kosaro.
2. Brizgalko za pekace vstavite v nosilec (1) in jozasukajte na desno (2).

Brizgalka za pekace se zaskovi pravilen polozaj.

Popravilo

4.7 Zamenjava elektricega kabla

Zahteva:

Aparat je odklopljen iz omreze napetosti.
Aparat je odklopljen iz vira vode.
Aparat je prosto dostopen.

4.7.1 Izklop elektricnegakabla

VticElektricega kabla previdno premikajte gor in dol in ga izvlecite iz vtichice.

4.7.2 Priklop elektricega kabla

POZOR!

Pregrevanje glavnega priključka!

Nevamost pozara

Elektricni kabel cvrsto vstavite, dokler se ne zasko.

Vtielektricega kabla vstavite vticino, dokler se sliSnne zaskoCi.

Popravilo

4.8 ZamenjavaPokrovka predalicka za pomivalno sredstvo

Kot vzvod lahko uporabite manji izvjac.

Zahteva:

Aparat je odklopljen iz omrežne napetosti.
Aparat je odklopljen iz vira vode.
Vrata so bila odprta.
Pokrovček predalčka za pamivalno sredstvo je bil odprt.

4.8.1 OdstranjevanjePokrovka predalcka za pomivalno sredstvo

1. PomaknitePokrovcek predalcka za 5 mm.
2. Na spodnjii strani prizdignitePokrevek predalca iz vodilinih tirnic in ga na zgornji strani odstranite iz vodilinh tirnic.
3. Odstranite vzmet.

4.8.2 Vstavljanje vzmeti

1. Dolgi konec vzmeti vstavite v namestitveno luknjov predalicku za pomivalno sredstvo (1).

1. Kratki konec vzmeti vstavite v namestitveno luknjv pokrovcku predalca (2).
2. Pokrovček potisnite v predalček za pomivalno sredstvo (3).

4.8.3 NamestitevPokrovcka predalcka za pomivalno sredstvo

1. Pokrověcek predálčka za pomivalno sredstva naeni strani vostavite vvodline tirnice za 5 mm do popolnama odprtega položaja. Z rahlo silo pritsinite še drugo stran vvodline tirnice.
2. Preverite delovanjePokrovcka predalcka za pomivalno sredstvo.

Popravilo

4.9 ZamenjavaPokrova crpalke odpadne vode

Zahteva:

4.9.1 OdstranjevanjePokrova crpalke odpadne vode

1. Odstranite morebitno vodo.

Po potrebi uporabite gobo.

1. Z zlico odmaknitePokrov crpalke in ga primite za precni del.

1. Pokrov Črpalke dvignite pod kotom navznoter in ga odstranite.

4.9.2 NamestitevPokrova crpalke odpadne vode

• NamestitePokrovcrpalke(1)in ga potisnite navzdol (2).

Pokrov crpalke se zaskovi pravilen polozaj.

Popravilo

4.10 Zamenjava stranske plošće

Zahteva:

Aparat je odklopjen iz omreznapetosti.
Aparat je odklopljen iz vira vode.
Aparat je prosto dostopen.
Prostostojeci aparati: delovna plošča je bila odstranjena.

4.10.1 Odstranjevanje stranske plošće

1. S stranske plošće odstranite vijake (1).

SI.1: Popolnama vgradni

1. Zgornji del stranske plošće nagnite nekoliko navzven (2).
2. Spustile stransko plošćo in jo povlecite iz osnovega korita (3).

Popravilo

4.10.2 Namestitev stranske plošće

1. Stransko plosco vstavite v osnovno korito (1).

Sl.2: Popoloma vgradni

1. Stransko plosco potisnite na aparat (2).
2. Stransko plosco pritrldz vijaki (3).

Popravilo

4.11 Zamenjava zunanjih vrat

Zahteva:

Aparat je odklopjen iz omrežne napetosti.
Aparat je odklopljen iz vira vode.

4.11.1 Odstranjevanje zunanjih vrat

Preprosto odstranite vijaki, ki so opisani v naslednjih korakah.

1. Odpritervrata.
2. Odstranite stiri vijake.

3.

Vrata pridzite takado jih na eni strani primete.

Odstranite dva vijaka.

4.11.2 Namestitev zunanjih vrat

Popravilo

Zahteva:

Izolacijski filc je bil pravilno namescen in pritjen na notranjo stran zunanjih vatr.
Tečaji so vstavljeni na zunanja vrata.
1. Notranja vrata zaprite, vendar jih ne zapahnite.
2. Zunanja vrata potisnite navzgor pod nadzomo plosco (1).

1. Zunanja vrata pritsinite ob notranja vrata in zadrzite (2).

4

Vrata pridrzite tako, da jih na eni strani primete.

Vrata odprite in jih pritrdte z dvema vijakoma (kovinska vijaka 4× 11mm

1. Pritrdite zunanja vrata s stilimi vijaki (kovinski vijaki 4 x 11 mm).

Popravilo

4.12 Zamenjava nadzorne plošće

Aparat je odklopljen iz omrežne napetosti.
Aparat je odklopljen iz vira vode.
Zunanja vrata so bila odstranjena.
Zunanja vrata so bila odstranjena (popolnama vgradni/vgradni).

4.12.1 Odstranjevanje nadzorne plošće

1. Z nadzorne plošće odklopite elektrîne priključke in senzor za nizko raven sredstva za izpiranje (1, 2).

1. Odklopite ozemljitveni kabel (3) (izbirno).
2. Odpritvevrataaparata.

3. Nadzorno plocko zavarujte pred padcem (drzite jo).

4. Odstranite sest vijakov.

1. Odstranite nadzorno plosco.

4.12.2 Namestitev nadzorne plošće

Uporabite vijake 4× 16mm

• Namestite v obrtnem vrstnem redu.

Popravilo

4.13 Pritrditev vzmeti vrat

1. OdstranitePokrovvodila kabela.

4.14 Zamenjava letve podnožja

Nogi sta povsem enaki in ju lahko zamenjate.

Zahteva:

Aparat je odklopljen iz omrežne napetosti.
Aparat je odklopljen iz vira vode.
Zunanja vrata so bila odstranjena.
Zunanja vrata so bila odstranjena (popolnama vgradni/vgradni).

4.14.1 Odstranjevanje lefte podnožja

1.

Nepravilno odstranjevanje.

Ce letev podnozja razrahljate ob straneh in jo odstranite, se lahk onilca odlimita. Ce je poskodovan san enosilec, lahk stran za meniata, sa sja nosilca enaka.

Prioporocamo, da pod aparat spreadaj ob strani nekaj podstavite in taiko razzbreniente letev podnożja z nogama.

1. Z izvijaemsezite vvodila (1) in sprostite zaticako, da potisnete navzdol.

1. Odstranite letev.

2. Nogi odstranite v smeri naprej (1).

4.14.2 Namestitev letve podnožja

1. Vstavite nogi.
2. Letev podnožja namestite na zgornji strani (1) in jo potisnite navzdol, dokler se slišno ne zaskovi (2).

Popravilo

4.15 Zamenjava plošće podnožja

Plošča podnožja se nahaja v spodnjem sprednjem delu.

Zahteva:

Aparat je odklopljen iz omrežne napetosti.
Aparat je odklopljen iz vira vode.
Pohistvena fronta (izbirno) je bila odstranjena.
Zunanja vrata so bila odstranjena.
Zunanja vrata so bila odstranjena (popolnama vgradni/vgradni).
Letev podnožja je bila odstranjena (izbirno).→829

4.15.1 Odstranjevanje ploše podnožja

1. Odstranite dva vijaka (1).

1. Odklopie drzalne elemente (2).

2. Plošćo podnožja previdno nagnite k sebi (1).

4.

Odvisno od modela serije je Čep za EmotionLight Iahko Še vedno pri-trjen na podstavek.

Odvijte cep na drzalni roci in ga povlecite nazaj (izbimo) (2).

4.15.2 Namestitev plošće podnožja

• Namestite plosco podnoza v obrtnem vrstnem redu.

Popravilo

4.16 Zamenjava prelimvnegakanalala

Prelivni kanal se nahaja v spodnjem sprednjem delu aparata.

Zahteva:

Aparat je odklopljen iz omrežne napetosti.
Aparat je odklopljen iz vira vode.
Pohistvena fronta je bila odstranjena (izbirno).
Zunanja vrata so bila odstranjena.
Letev podnozja je bila odstranjena (izbim),→829
Plošča podnožja je bila odstranjena.→830

4.16.1 Odstranjevanjeprelivnega kanala

Ostanek vode

• Ko odstranite odtočno cev, lahko izteče ostanek vode.
  Vodo prestrezite ali jo iz prestrezne posode odstranite z brizgo.

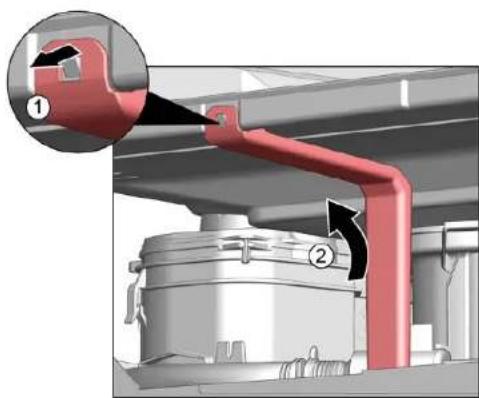

• Privzdignite drzalni mehanizem na vrhu (1, 2).

1. Sprosite zgornji drzalni element.

3.1. Pod kovinski zaporo vstavite izvija (1).

1. Kovinski sponko nežno sprostite (2).

Popravilo

1. Privzdignite prelivni kanal.

4.16.2 Namestitev prelivnegakanala

Skoda zaradi vode zaradi nepravilne namestitve preivilnegega kanala! Preivilni kanal spodaj pravilno namestitve v dovilo osnovnega korita. Preivilni kanal se zgoraj pravilino zaskoci.

1. 1. Namestite prelivni kanal (1).

2. Premaknite prelivni kanal v tesnilo (2).

3. Pritisnite prelivni kanal v vodilo tesnila (3).
4. Prelivni kanai natanncno vstavite (4).
5. Prelivni kanal zataknite (5).

Popravilo

1. Preverite nastavitev na levi in desni strani. 3. Preverite trdnost namestitve.

1. Odpnite kovinsko sponko na levi in desni strani.

2021-03-22_9001630796 Avtorske pravice BSH Hausgeräte GmbH Stran 833 od 965

Popravilo

4.17 Zamenjava notranjih vrat

Zahteva:

Aparat je odklopljen iz omreze napetosti.
Aparat je odklopljen iz vira vode.

4.17.1 Odstranjevanje notranjih vrat

1. Odstranite vijake (1).
2. Odstranite notranja vrata navzgor (2).

1. Pritdite tečaj vrat z vijaki.
2. Namestite notranja vrata na tecaj vrat.
3. Pritrtdite notranja vrata z vijaki.

4.17.2 Namestitev notranjih vrat

1. Dvignite tesnilo vrat k sebi.
2. Premaknite notranja vrata za tesnilo vrat.
3. Zaprite notranja vrata.
4. Dvignite tesnilo vrat navzgor.
   Stranski del kaze navzgor.
5. Premaknite tecaj vrat navzgor.

Popravilo

Aparat je odklopljen iz omreze napetosti.
Zunanja vrata so bila odstranjena.
Ploścā podnożja je bila odstranjena.
Letev podnozja je bila odstranjena (izbirno).
Vzmeti vrat so bile odstranjene.
Nadzorna ploścja je bila odstranjena.
Drzalo kabelskega snopa spodaj desno je bilo odstranjeno.
Prelivni kanal je bil odstranjen.

4.18.1 Odstranjevanje tečajev

1. Z izvijaem sprostite drzalna zatica (1) in izvlecite vrata navzgor skupaj stecaji (2).

1. Sprostite ozemljitev na tečaju vrat.

3.

Hkrati se odstrani spodnej tesnilo vrat.

1. Na Razstavljenih vrtih odstranite z vsakega tecaja dva vijaka, da tecaja snamete.

4.18.2 Namestitev tečajev

NEVARNOST

Nevarmost elektricega udara zaradi delov pod napetostjo!

Ziviljeniska nevarost zaradi elektricega udara v primuru nepravilnegapopravila

Elektriche dele mora popraviti kvalificiran elektricar.
Po popravilu je treba izvesti preizkus varosti v skladu z VDE

0701 ali predpisi, ki veljajo za posamezno drzavo.

Popravilo

1. Potisnite tesnilo vrat na spodnjri rob notranjih vrat.

1. Na vsako stran namestite tecaje (1). Tecaj in plastico drzalo tesnila vrat pritrdite na notranja vrata (2) z dvema vijakoma na vsaki strani.

1. Zataknite tecaje na notranja vrata (1).

1. Spodnje tesnilo vrat previdno namesite preko prelivnih zlebov posode (2) in preverite, ali so pravilno namesceni.

2. Tečaje zataknite (3).

6.

Manjkajoci czemljitveni priključek lahko vodi do napetostega potenciala na vratih.

Popravilo

Priklučite ozemljitev.

1. Na spodnje tesnilo vrat namestite dye zdrzevalni sponki.

2021-03-22_9001630796 Avtorske pravice BSH Hausgeräte GmbH Stran 837 od 965

Popravilo

4.19 Zamenjava (spodnjega) tesnila vrat

Zahteva:

Aparat je odklopjen iz omreznapetosti.
Aparat je odklopljen iz vira vode.
Zunanja vrata so bila odstranjena.
Plośc podnożja je bila odstranjena.→830
Letev podnożja je bila odstranjena (izbirno).829
Vzmeti vrat so bile odstranjene.
Nadzorna plošča je bila odstranjena.
Držalo kabelskega snopa spodaj desno je bilo odstranjeno.

4.19.1 Odstranjevante tesigna vrat

1. Odstranite dve zadrzevalni sponki s spodnega tesnila vrat (1, 2).

1. Odklopite prelivnikanal.

1. Odstranite prelivniŽleb.

Popravilo

1. Z notranjih vrat odstranite spodnje tesnilo vrat.

4.19.2 Namestitev tesnila vrat

1. Na levo in desno stran tesnilne tirnice tesnila za vrata namestite tesnilinePokrovcke.

1. Tesnilo vrat z zavihkom vslavite v notranja vrata.
2. Tesnilo vrat pritrdite z dvema zadrzevalnima sponkama.

"Namestitev tečajev",835

Popravilo

4.20 Zamenjava (zgornjega) tesnila vrat

Zahteva:

Aparat je odklopljen iz omreze napetosti.
Aparat je odklopljen iz vira vode.

4.20.1 Odstranjevanje tesnila vrat

Z notranjega okvirja odstranite tesnilo vrat.

4.20.2 Namestitev tesnila vrat

Pred namestitvijo morate tesnilo vrat odrezali na pravo dolzino. To je 1750 mm za aparate z visino 81 cm in 1850 mm za aparate z visino 86 cm.

1. Praprivate utrezno tesnilo vrat.
2. Prepricajte se, da je položaj namestitve profila tesnila pravilen.

1. Bela pika mora biti poravnana z vloziščem tesnilnegā traku.

4

V vogalih tesnilo ne sme biti nagubano ali razvleceno. Konec tesnila je odrezan diagonalno in se skrije v sprednji spodnji del posode.

Namestite konec tesnila naravmost naprej pod notranjimi vrati. Tesnilo mora biti polozeno ob robu posode cim dlje.

Pravilno namesčeno tesnilo vrat:

Popravilo

4.21 Zamenjava EmotionLight

EmotionLight se nahaja spreddaj zgoraj v zunanjem delu posode za izpi- ranje.

Zahteva:

Aparat je odklopljen iz omrežne napetosti.
Aparat je odklopljen iz vira vode.
Aparat je prosto dostopen.
Delovna povrsina je bila odstranjena (izbirno).
Desna stranska plošča je bila odstranjena (izbirno).→822

4.21.1 Odstranjevanje EmotionLight

1. Odklopite zaskočna zatica na zadnji strani (1).

1. Odstranite drzalo v smeri navzgor (2).

2. Povlecite vtic iz prikljcka (spodaj desno na sprednji strani aparata).

3. Odstranite elektrichi n prikljušek iz napajalnega modula.

1. Odstranite EmotionLight iz aparata.

4.21.2 Namestitev EmotionLight

1. Vstavite drzalo v okvir posode za izpiranje (1).

Popravilo

1. Poskrbite, da se zaskočna zatiča zaskočita (2).

3

POZORI
Nepravilna namestitev!
Poškodba kabela v območju tečaja vrat. Kabel na območju tečaja vrat (med tečajem plošće in posodo za izpiranje) namestite tak, da ga premikajci se deli ne mo-rejo poškodovati.

Name-site kabel na desni spodnji strani.

Popravilo

Sl.3: Plošcati kabel

1. Namestite vtic.

2021-03-22 9001630796 Avtorske pravice BSH Hausgeräte GmbH Stran 843 od 965

Popravilo

4.22 Zamenjava TimeLight

TimeLight zamenjale samo kot celotni del. Modul TimeLight je pritjen na zadnj del plošče podnožja.

Zahteva:

Aparat je odklopljen iz omrežne napetosti.
Aparat je odklopljen iz vira vode.
Letev podnoza je bila odstranjena. 829
Plošča podnožja je bila odstranjena in obrnjena.→830

4.22.1 Odstranjevanje TimeLight

1. Drzalne elemente (1) upognite nekoliko navzven.

1. Modul TimeLight pavlecite navzgor in ven iz vodila (2).

4.22.2 Namestitev TimeLight

1. Drzalne elemente (1) upognite nazaj.

2.Modul TimeLight potisnite nazaj v vodilo (2).
3. Prikljucite elektricni prikljucek.
