Tuotetyyppi	Sisäänrakennettava astianpesukone
Merkki	Siemens
Malli	SR55ZS10ME
Mitat (K x L x S)	86,5 cm x 59,8 cm x 55,0 cm
Nettopaino	Noin 45 kg
Kapasiteetti	13 kattausta
Energialuokka	A
Vedenkulutus per sykli	Noin 9,5 L
Melutaso	44 dB(A)
Pesuohjelmat	Eco, Automaatti, Intensiivi, Pikapesu, Esipesu, Lasit
Erikoistoiminnot	EmotionLight, TimeLight, VarioDrawer, AquaSensor, Lapsilukitus
Sähkönsyöttö	220-240 V, 10 A, 50 Hz
Vesiliitäntä	Kylmä tai lämmin vesi (max 60°C)
Asennustyyppi	Sisäänrakennettava työtason alle tai pylvääseen
Rutiinihuolto	Suodattimien, suihkuvarsien, tiivisteiden ja altaan säännöllinen puhdistus
Turvallisuus	Ylivuotosuoja, lapsilukitus, automaattinen pysäytys
Varaosat saatavilla	Suodattimet, suihkuvarret, tiivisteet, johdot, saranat jne.
Korjattavuus	Suunniteltu kuluttajan korjattavaksi (ohjeet mukana)
Käyttöohjeen sisältö	Korjausohjeet, turvallisuus, osien vaihto
Takuu	2 vuotta (lakisääteisten ehtojen mukaan)

Usein kysytyt kysymykset - SR55ZS10ME SIEMENS

Kuinka nollata Siemens SR55ZS10ME -astianpesukone?

Irrota laite verkkovirrasta vähintään 60 sekunniksi ja kytke se takaisin. Jos ongelma jatkuu, ota yhteyttä huoltopalveluun.

Mitä tehdä, jos astiat eivät ole kuivia syklin lopussa?

Tarkista, että huuhtelukirkastetta on riittävästi, että valittu ohjelma sisältää kuivauksen (esim. Eco) ja että suihkuvarret eivät ole tukossa. Käytä sopivaa huuhtelukirkastetta.

Kuinka puhdistaa astianpesukoneen suodattimet?

Kierrä karkeasuodatinta vastapäivään (1), irrota suodatinjärjestelmä (2), laske mikrosuodatinta ja erota osat. Puhdista juoksevalla vedellä ja asenna takaisin kohdistamalla nuolet.

Mitä virhekoodi E15 tarkoittaa?

Virhekoodi E15 tarkoittaa viallista vedenottoa tai tyhjennysongelmaa. Tarkista, että vesihana on auki, poistoletku ei ole taittunut ja suodattimet eivät ole tukossa.

Kuinka asentaa astianpesukone työtason alle?

Varmista, että laite on jännitteetön. Irrota tarvittaessa olemassa oleva työtaso, pura kiinnitykset (lukitusvivut), työnnä tasoa taaksepäin ja nosta se ylös. Noudata käyttöohjeen asennusvaiheita.

Suihkuvarsi ei pyöri, mitä tehdä?

Irrota suihkuvarsi (nosta ja käännä), puhdista aukot hammastikulla juoksevan veden alla, ja asenna takaisin napsauttamalla se paikalleen. Tarkista, että vedenpaine on riittävä.

Kuinka vaihtaa alaoven tiiviste?

Pura etuovi, irrota kiinnitysklipsit, nosta ylivuotokouru, poista vanha tiiviste ja asenna uusi tiiviste asettamalla tiivistekorkit oikein. Kokoa kaikki takaisin.

Voinko käyttää monitoimitabletteja?

Kyllä, säädä huuhtelukirkasteen ja suolan annostelu tabletin tyypin mukaan. Katso säädöt käyttöohjeesta tulosten optimoimiseksi.

Kuinka vaihtaa virtajohto?

Irrota laite sähköverkosta ja vedestä. Irrota vanha kaapeli vetämällä varovasti, kytke uusi kaapeli paikalleen napsahdukseen asti. Noudata turvallisuusohjeita (sopiva kaapeli).

TimeLight-näyttö ei toimi, mitä tehdä?

Tarkista, että laite on jännitteellinen ja TimeLight-moduuli on kytketty oikein. Jos ongelma jatkuu, moduuli on vaihdettava. Seuraa käyttöohjetta pohjapellin irrottamiseksi ja moduulin vaihtamiseksi.

KÄYTTÖOHJE SR55ZS10ME SIEMENS

Töörlistad ja abinoud. 248

Remont 249

Likuvatest osadest tingitud elektrilooi oht!

Kandke turvakingi.
Kinnitage rasked osad allakukkumise yastu.
- Arge toppige kehaosi likuvate osade vahele.

Töörliistad ja abinoud

Paigaldage pihusti.
Pihusti laheb klopsuga paika.

Remont

4.5 Filtrite vahetamine

4.5.1 Filtri eemaldamine

Veenduge, et jameftiltri lukustuskonksud klopsaksid paika.

Veenduge, et noohtahised kattuksid.

Jalad on identeds ja neid voib umber tosta.

Noue:

Sokiplaat asub esikulje alaosas.

Noue:

1. Klopsake vasakul ja parental paika metallklamber.

Remont

Puuduv maauhendus voib pohjustada uksel vorgupotentsiaali.

Remont

Looge maauhendus.

4.19.2 Uksetihendi paigaldamine

Korjausvinkit - Astianpesukone

1 Tamai asiakirja 285

1.1 Tärkeita tietoja 285

1.1.1 Tarkoitus 285
1.2 Symboleiden merkitys 285
1.2.1 Vaaratasot 285
1.2.2 Varoitusmerkit 285
1.2.3 Varoitusten rakenne 286
1.2.4 Yleiset symbolit 286

A Turvallisuus 287

2.1 Yleiset turvallisuusohieet 287

2.1.1 Kaikki kotitalouskoneet 287

Tyokalut ja apuvälineet. 288

Korjaus. 289

4.1 Tyotason vaihtaminen 289

4.1.1 Tyotason poistaminen 289
4.1.2 Tyotason asennus 289

4.2 Korijarjestelm anennus 290

4.2.1 Pesuainetabletin liukukappaleen asennus 86 cm:n malliin 290
4.2.2 Kupin tukiklipsin asentaminen 290
4.2.3 Hórytystelineen asennus 291

4.3 varioDrawer-osan vaihtaminen 292

4.3.1 varioDrawer-osan poistaminen 292
4.3.2 varioDrawer-osan asentaminen 293

4.4 Suihkuvarsien vailhtaminen 294

4.4.1 Suihkuvarren poistaminen 294
4.4.2 Suihkuvarren asentaminen 294

4.5 Suodattimien vaihtaminen 295

4.5.1 Suodattimen poistaminen 295
4.5.2 Suodatinten asennus 295

4.6 Uunipeltien ruiskutuspän asennus 296

4.7 Virtajohdon vaihtaminen 297

4.7.1 Virtajohdon irrottaminen pistorasiasta 297
4.7.2 Virtajohdon laittaminen pistorasiaan 297

4.8 Pesuainelokeron suojuksen vaihtaminen 298

4.8.1 Pesuainelokeron suoiuksen poistaminen 298
4.8.2 Jousen asettaminen paikoilleen 298
4.8.3 Pesuainelokeron suojuksen asentaminen 298

4.9 Jätevesipumpun suojuksen vaihtaminen 299

4.9.1 Jätevesipumpun suojuksen poistaminen 299
4.9.2 Jätevesipumpun suojuksen asennus 299

4.10 Sivupaneelin vaihtaminen 300

4.10.1 Sivupaneelin poistaminen 300
4.10.2 Sivupaneelin asentaminen 301

4.11 Luukun vaihtaminen 302

4.11.1 Ulkoluukun poistaminen 302
4.11.2 Ulkoluukun asennus 302

4.12 Ohjauspaneelin vaihtaminen 304

4.12.1 Ohjauspaneelin poistaminen 304
4.12.2 Ohjauspaneelin asentaminen 304

4.13 Luukun jousien kiinnittäminen 305

4.14 Alapaneelin vaihtaminen 307

4.14.1 Alapaneelin poistaminen 307
4.14.2 Alapaneelin asentaminen 307

4.15 Sokkellevyn vaihtaminen 308

4.15.1 Sokkelievyn poistaminen 308
4.15.2 Sokkelievyn asentaminen 308

4.16 Yliuvotoputken vaihtaminen 309

4.16.1 Ylivuotokanan van poistaminen 309
4.16.2 Ylivuotoputken asennus 310

4.17 Sisaluukun vaihtaminen 312

4.17.1 Sisaluukun poistaminen 312
4.17.2 Sisaluukun asennus 312

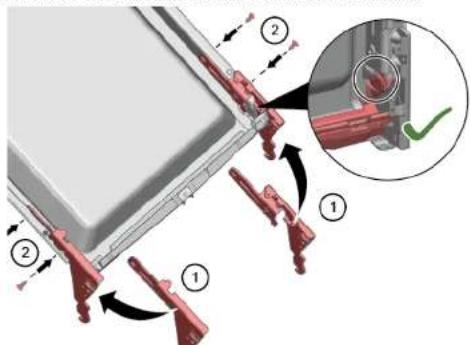

4.18 Saranoiden vaihtaminen 313

4.18.1 Saranoiden poistaminen 313
4.18.2 Saranoiden asennus 313

4.19 Luukun (alemman) tiivisteen vaittaminen 316

4.19.1 Luukun tiivisteen poistaminen 316
4.19.2 Luukun tiivisteen asennus 317

4.20 Luukun (ylemman) tiivisteen vaihtaminen 318

4.20.1 Luukun tiivisteen poistaminen 318
4.20.2 Luukun tiivisteen asennus 318

Korjausvinkit - Astianpesukone

4.21 EmotionLight-osan vaihtaminen 319

4.21.1 EmotionLight-osan poistaminen 319
4.21.2 EmotionLight-osan asennus 319

4.22 TimeLight-moduulin vaihtaminen 322

4.22.1 TimeLight-moduulin poistaminen 322
4.22.2 TimeLight-moduulin asennus 322

Tämä asiakirja

1.1 Tärkeitä tietoja

1.1.1 Tarkoitus

Näden korjausohjeiden tarkoituksena on auttaa kuluttajaa koraamaan laitteita itse ekologista sunnuellua koskevan asetuksen (päävitys 03/2021) mukaisesti. Ne sisälätvat tietajo siitä, miten märätätty varaosat voidaan vailtaa. Lisäksi nihin sisätty tietajo varoituksista ja riskeistä.

Ota yhteytä huoltopalveluun, sosinulla on kysytävää. Vastaamme vahingoista vain, sos korjausohjeita on noudatetu oikein.

1.2 Symboleiden merkitys

1.2.1 Vaaratasot

Varoilustasot koostuvat symbolista ja huomiosanasta. Huomiosanat ilmoittava vaaran vakavuuden.

Varoitustaso Merkitys
VAARA	Varoituksen laiminlyönti johtaa kuolemaan tai vakaviin loukkaantumisiin.
VAROITUS	Varoituksen laiminlyönti voi johtaa kuolemaan tai vakaviin loukkaantumisiin.
HUOMAA	Varoituksen laiminlyönti voi johtaa lieviin loukkaantumisiin.
HUOMIO!	Varoituksen laiminlyönti voi johtaa omaisuusvahinkoihin.

Taulukko 1: Vaaratasot

1.2.2 Varoitusmerkit

Varoitusmerkit ovat symboleita sisalvii esityksi, jotka osoittavat vaaran tyypin. Tassai asiakirassa kayettaan seuraavia varoitusmerkkeja:

Varoitusmerkki Merkitys
!	Yleinen varoitus
1	Sähköjinnitteestä aiheutuva vaara
	Räjähdysvaara
	Viltohaavojen vaara
	Murskautumisen vaara

Tämä asiakirja

Varoitusmerkki Merkitys
	Kuumista pinnoista aiheutuva vaara
	Voimakkaasta magneettikentastä aiheutuva vaara
	Ionisoimmottomasta säteilystä aiheutuva vaara

Taulukko 2: Varoitusmerkit

1.2.3 Varoitusten rakenne

Tämä asiakirjan sisälämilla varoituksilla on standardoitu ulkonäkä ja rakenne.

Seuraavassa esimerkissä naytetaan varoitus, joka varoittaa jannitteisten osien aiheuttamasa sakhokusta. Vaaran valttamiseksi suoritettava toimenpide mainitaan.

1.2.4 Yleiset symbolit

Tassaiakirassa kaytetaan seuraavia yleisi symboleja:

Yi. symboli Merkitys
i	Erikoisohjeen tunniste (teksti ja/tai kaavio)
0	Yksinkertaisen ohjeen tunniste (vain teksti)

YI. symboli Merkitys
	Video-opetusohjelmaan johtavan linkin tunniste
	Tarvittavien työkalujen tunniste
	Tarvittavien edellytysten tunniste
	Ehdon (jos ..., sitten ...) tunniste
	Tuloksen tunniste
Käynistä Nappäimen tai painikkeen tunniste
[00123456] Materiaalinumeron tunniste
Tila Näytetyn tekstin/ikkunan (laitteen	näytössä) tunniste

Taulukko 3: Yleiset symbol

Turvallisuus

2.1 Yleiset turvallisuusohjeet

2.1.1 Kaikki kotitalouskoneet

Jännitteisten osien aiheuttama sähköiskun vaaral

Virheet sahkokomponenteja sisaltavissa korjauksissa voivat johtaa sahkiskuun!
Kytke kone irty verkkovirrasta vahintaaen 60 sekuntia ennen toiden aloittamista.
- Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakhtaisten säädosten mukainen turvallisuustesti.

Teravistareunoistaaiheutuva loukkaantumisvaara!

Kayta suojakaseita.

Painavista ja likkuvista komponenteista aiheutuva murskautumisen riski korjauksen, kunnossapidon, vianetsinnan ja huollon aikana

Käytä suojakenkä.
- Està painavien componenttienutoaminen.
Ala koske liikkuviin componentteihin.
Laitteen turvallisuudelle/toiminnalle aiheutuva risik!
Käytä vain alkuperäisia varaosia.

Staattiselle sahkolle herkklien componenttlen (ESDS) vaurloitumisen risikl
- Ala koske moduuleihin, liittannat ja johdinreiti mukaan luettuna.

Tyokalut ja apuvälineet

Nimitys Yksityiskohdat Kuvat
Torx T20 - ruuvimeisseli, reiällinen [00340764]	100 mm. ruuveille lukituktelsa
Torx T15 - ruuvimeisseli	Pituus 80 mm
Uraruuvimeisseli Terä 10 mm x 1,6 mm x 200 mm
Nokkapihdit [00340871]	Pituus: 200 mm, suora

2021-03-22 9001630796 Tekijänoikeudet BSH Hausgeräte GmbH Sivu 288 alkaa 965

Korjaus

4.1 Tyotason vaihtaminen

Vaatimus:

Kone on erotettu teholahteesta.
Koneeseen on vapaa paasy.

4.1.1 Tyotason poistaminen

1. Paina kumpaakin tyotason alla olevaa lukitusvipua ylospain (1). 2. Nosta tyotasoa hieman edesta (2).

2.1. Työnnä työtaosa taaksepän (3).

1. Työnnä työtaspois taaksepän (4).

1. Poista tyotaso.

4.1.2 Tyotason asennus

Asenna vastakkaisessa järestyksessä.

Korjaus

4.2 Korijärestelmän asennus

Vaatimus:

Vastaava kori on poistetu koneesta.

4.2.1 Pesuainetabletin liukukappaleen asennus 86 cm:n maliin Erikolstyokalut:

Pesuainetabletin ohjain [00614935]
Kupin tukiklipsi [00618565]
1. Aseta pesuainetabletin liukkappale viistosti paikoileen korin etuosassa.
2. Keskiöitä ja napsauta tablettkouru paikoilleen.

4.2.2 Kupin tukiklipsin asentaminen Erikoistyokalut:

Pesuainetabletin ohjain [00614935]
Kupin tukiklipsi [00618565]

Kun pestaan kuppeja, kopin tukiklipsi voldaan kaantaa ylos. Lisakulma
vahentaa veden kerantymista kuppen pohjaan. Kun pestaan pitkia
laseja, suosittelemmje jattamän kopin tukiklipsin alan.
Jos ylakoreissa on valinnainen muovivahike, se on ensin poistettava.

1. Poista muovivahvike.

1. Napsauta kupin tukiklipsi paikoilteen.

1. Kaannaklipsylos.

Korjaus

1. Laita pestavat astiat korin.

4.2.3 Hórytystelineen asennus

Erikoistyokalut:

Pesuainetabletin ohjain [00614935]

Kupin tukiklipsi [00618565]

Aseta hórytystelineen paatykappaleet korijárestelman alle.

Korjaus

4.3 varioDrawer-osan vaihtaminen

1. Taita kahvan lapat sisaan.

4.3.1 varioDrawer-osan poistaminen

1. Poista Kahva ylasuntaan.

2. Paina muovisia reunavahvikkeita ulospain ja paina ne ylasuunnassa ulos kehyksesta.

Korjaus

1. Taita ohjainkaistaleet varovasti ulospain.

1. Vedä kännettävāt tukitapit ulos kaistaleista.

2. Paina metallirunko edessa ulos pidikkeistä.

1. Työnnä metallirunko ulos ohjaimesta.

4.3.2 varioDrawer-osan asentaminen

Asenna vastakkaisessa järestykssessä.

Korjaus

4.4 Suihkuvarsien vaihtaminen

4.4.1 Suihkuvarren poistaminen

1. Veda suihkuvarta ylos sen poistamiseksi.

1. Kännä suihkuvarta (1) ja poista se (2).

4.4.2 Suihkuvarren asentaminen

Aseta suihkuvari spaikoilleen.
Suihkuvari napsahtaa kiinn.

Korjaus

4.5 Suodattimien vaihtaminen

4.5.1 Suodattimen poistaminen

1. Kaannkarkeasudatinta vastapaivän (1) ja poista suodatinjärestelma (2).

Varmista, etta sailiöen ei putoa vierasesineita.

1. Paina mikrosuodatinta alaspain sen poistamiseksi.

1. Paina likitusnuppeja yhteen (1) ja nodsa karkeasuodatin ulos (2).

4.5.2 Suodatinten asennus

1. Kokoa suodatinjärestelmän osat uudelleen.

Varmista, età karkeasuodatimessa olevat lukitsnupit napsahtavat paikoileen.

1. Laita suodatinjärestelmä laitteeseen ja kännä karkeasuodatinta myötapäivään. Varmista, etta nuolimerkinnät ovat kohdakkain.

Korjaus

4.6 Unipeltien ruiskutuspaan asennus

1. Poista ylakori.
2. Aseta unipeltien ruiskutuspää pidikkeeseen (1) ja kännä sitä oikealle (2).

Uunipeltien ruiskutuspaa napsahtaa kiinn.

Korjaus

4.7 Virtajohdon vaihtaminen

Vaatimus:

Kone on erotettu teholahteestä
Kone on erotetu vedenjakelusta.
Koneeseen on vapaa pasy.

4.7.1 Virtajohdon irrottaminen pistorasiasta

• Liikuta virtajohdon pistoketta varovasti ylos ja alas, ja veda se ulos pistorasiasta.

4.7.2 Virtajohdon laittaminen pistorasiaan

HUOMIO!

Päaliitann ylikuumerimen!

lipalovaara

Liitavirtajtohtositen,ettakuulunapsahdus.

Pistä virtajohdon pistoke pistorasiaan ja anna sen napsahtaa kuuluvasti paikoilleen.

Korjaus

4.8 Pesuainelokeron suojuksen vaihtaminen

Pienta ruuvitaltaa voidaan kayttaiviputyokaluna.

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotetu vedenjakelusta
Luukku on avattu.
Pesuainelokeron suojus on avattu.

4.8.1 Pesuainelokeron suojuksen poistaminen

1. Liu'uta pesuainelokeron suojusta sisaan 5 mm.
2. Vipua pesuainelokener suojus matalammalla poulella ulos ohjainkiskoja za otaspuenaikelonoker suojus ylapiouelle pois ohjainkiskoita.
3. Poista jousi.

4.8.2 Jousen asettaminen paikoilleen

1. Tyonna jouen pitka paa annostelulaitteen asennusreikaan (1).

1. Tyonna jouso lyhyt paa pesuainelokeron suojuksen asennusreikaan (2).
2. Paina suojus annostelulaitteeseen (3).

4.8.3 Pesuinalrokeron suojuksen asentaminen

1. Aseta pesuainelokeron suojus 5 mm ennen kokonaan avattua asentoa yhdellapuollea ohjauskiskoihin. Paina pienta voimaa kayttäen vastakkainen puoli ohjauskiskoihin.
2. Tarkista pesuainelokeron suojuksen toiminta.

Korjaus

4.9 Jätevesipumpun suojuksen vaihtaminen

Vaatimus:

Kori on poistetu.
Suodattimet on poistetu. 295

4.9.1 Jätevesipumpun suojuksen poistaminen

1. Tyhjennä mahdollinen vesi.
   Käytarvittaessa lusikkaa
2. Kampea pumpun suojus irti kayttaen apuna lusikkaa, ja tartu kiinni sen poikkikappaleesta.

1. Nosta pumpun suojusta sisäänpän kulmassa ja poista.

4.9.2 Jätevesipumpun suojuksen asennus

Aseta pumpun suojus paikoilleen (1) ja paina se alas (2).

Pumpun suojus napsahtaa kiinni.

Korjaus

4.10 Sivupaneelin vaihtaminen

Vaatimus:

Kone on erotettu teholahteestä
Kone on erotetu vedenjakelusta.
Koneeseen on vapaa paasy.
Vapaasti sijoitettavat koneet: Tyotaso on poistetu.

4.10.1 Sivupaneelin poistaminen

1. Poista sivupaneelista (1) ruuvit.

Kuva 1: Kokonaan integroitu

1. Kallista sivupaneelia yhãältä hieman ulospain (2).
2. Laske sivupaneelia ja veda se ulos pohjakaulosta (3).

Korjaus

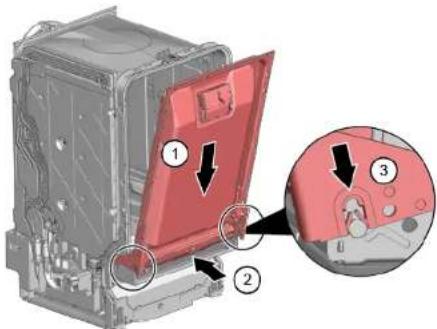

4.10.2 Sivupaneelin asentaminen

1. Aseta sivupaneeli pohjakaukaloon (1).

Kuva 2: Kokonaan integroitu

1. Paina sivupaneeli laitteseen (2).
2. Kiinnitta sivupaneeli ruveilla (3).

Korjaus

4.11 Luukun vaitaminen

Vaatimus:

Kone on erotettu teholahteesta
Kone on erotetu vedenjakelusta.

4.11.1 Ulkolukun poistaminen

Poista ruuvit, jotka mainitaan seuraavissa valeisha.

1. Avaa luukku.
2. Poista neljaruulia.

3.

Estä luukun putoaminen pitamalla kiinni sen yhdelta sivulta.

Poista kaksi ruuvia.

4.11.2 Ulkoluukun asennus

Korjaus

Vaatimus:

Eristyshuopa on paikoitetu oikein ja kiinnitety ulkolukun sisään.
Saranat on laitettpu paikoilleen ulkoluukkuun.
1. Sulje sisaluukku napsuttamatta sitä kiinni.
2. Tyonna ulkoluukkua yloispain ohjauspaneelin alapuolella (1).

1. Paina alkoluukkua sisaluukkua vasten ja pida siita kinni (2).

4

Estä luukun putoaminen pitamälä kiinni sen yhdtä sivulta.

Avaa luukku ja kiinnta se kahdella ruuvilla (4 x 11 mm:metalliruuvit).

1. Kiinnita ulkoluukku neljalla ruuvilla (4 x 11 mm:n metalliruuvit).

Korjaus

4.12 Ohjauspaneelin vaihtaminen

Jos ohjausmoduuli on viallinen, koko ohjauspaneeeli on vaihdttava.

Vaatimus:

Kone on erotetu teholahteestä.
Kone on erotetu vedenjakelusta
Ulikoluukku on poistetu.
Ukoluukku on poistetu (kokonaan integroitu / integroitu).

4.12.1 Ohjauspaneelin poistaminen

1. Irota sähköllättannat ohjauspaneeiista ja huuhtelukirkasteen märän tunnistimasta (1, 2).

1. Irota maadoituskaapeli (3) (valinnainen).
2. Avaa laitteen luukku.

3. Està ohjauspaneelin putoaminen (pidä siitä kinni).

4. Poista kuusi ruuvia.

1. Poista ohjauspaneeli.

4.12.2 Ohjauspaneelin asentaminen

Käytä ruuveja 4 x 16 mm.

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.13 Luukun jousien kiinnittäminen

1. Poista johdon ohjaimen suojus.

2.1.Avaa luukku raolleen (1).

1. Kiinnitta pohjakaukalon kouru (2).
2. Sulje luukku hitaasti (3).

Johtojardestma kinnittyu automaattisesti luukun saranaan.

Korjaus

3.1.Sulje luukkua vahan (4).

1. Siirra kourua taakse ja vapauta luukun sarana (5).
2. Avaa luukku (6).

1. Toista vaiheel laitteen toisella puolella.

Korjaus

4.14 Alapaneelin vaihtaminen

Jalat ovat identtiset ja niiden paikkaa voidaan vaihtaa kesenäan.

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotetu vedenjakelusta
Ulikoluukku on poistetu.
Ukoluukku on poistetu (kokonaan integroitu / integroitu).

4.14.1 Alapaneelin poistaminen

1.

Väärä poistaminen.
Jos alapaneeli irrotaan sivulta ja poistetaan, kaksi kiinnitslevyā voivat kakteta. Jos vain yksi kiinnitslevy on viotttun, puolta voidaan vaihtaa, koska kiinitslevyt ovat identtisiä. Laitteen alle kannattaa edessä sivulla asettaa jotakin keventämään alapeneeli jän sen jalkoihin kohdistuvaa kuormitusa.

1. Tyonna ruuvimeisseliohjaimin (1) ja vapauta lukitus alaspain painamalla.

1. Nosta paneeli irti.

2. Poista jalat etusuuntaan (1).

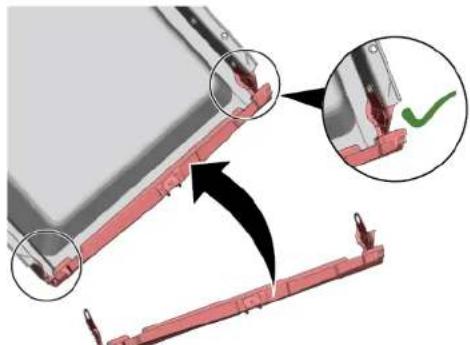

4.14.2 Alapaneelin asentaminen

1. Aseta jalatpaikoilleen.
2. Kiinnita alapaneeli ylaosasta (1) ja paina sita alas, kunnes kuulet sen napsahtavan paikoilleen (2).

Korjaus

4.15 Sokkelilevyn vaitaminen

Sokkilevy sijaitsee alhaalla edessa.

Vaatimus:

Kone on erotetu teholahteestä.
Kone on erotetu vedenjakelusta
Kaluste-etusivu (valinnainen) on poistettu.
Ulkoluukku on poistetti.
Ulkoluukku on poistetu (kokonaan integroitu / integroitu).
Alapaneeli on poistetti (valinnainen).—307

4.15.1 Sokkelievyn poistaminen

1. Poista kaksi ruuvia (1).

1. Avaa lukilusosat (2).

2. Kallista sukkelilevyà varovasti eteenpäin (1).

4.

Mallisarjasta riippuen EmotionLight-tuoxetine pistoke on viel kiinni alaosassa.

Avaa pistokkeen lukitus lukitusnokasta ja veda taakse (valinnainen) (2).

4.15.2 Sokkelievyn asentaminen

Asenna sukkellevy vastakkaisessa järestykssaa.

Korjaus

4.16 Ylivuotoputken vaihtaminen

Yilivuotopuki sijaitsee laitteen edessä alhaalla.

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotetu vedenjakelusta
Kaluste-etusivu on poistetty (valinnainen).
Ulkoluukku on poistetti.
Alapaneeli on poistettu (valinnainen),→307
Sokkelilevy on pointetTu. 308

4.16.1 Ylivuotokanan vao pointaminen

Jännövsie

Kun tyhjennysletku poistetaan, jannosvettaoi valua ulos.
Tyhjennä yesi astiaan tai poista se pohja-altaasta imuruiskulla.

1. Vipua ulos ylaoassaa olevasta kiininitysmekanismista (1, 2).

1. Vapautalukitusosa yhaaall.

3.1.Aseta ruuvitalta metallikjinnkkeen alapuolle (1).

1. Vapaula metallikiinnike varovasti (2).

Korjaus

1. Nosta ylivuotuputki pois.

4.16.2 Yliuvotoputken asennus

Yilivuotuputen vārātā asennukseta āiheutuv vasivahingot!
Aseta yilivuotuptu klaihalla oikein pohjaukalkon ohjaimeen.
Napsauta yilivuotuptu yhāllā oikein paikoilleen.

1. 1. Aseta yilivuotoputki (1).

2. Siirra ylivuotoputki tiivisteeseen (2).

3. Paina ylivuotoputki tiivisteen ohjaimeen (3).
4. Työnnä yliviuotoputki varovasti paikoilleen (4).
5. Kiinnit yliivuotoputki napsauttamalla paikoilleen (5).

Korjaus

1. Tarkasta asennus vasemmalla ja oikealla. 3. Tarkista kiinnits.

1. Napsauta metallik lipsi kiinni vasemmalla ja oikealla reunalla.

Korjaus

4.17 Sisaluukun vaihtaminen

Vaatimus:

Kone on erotettu teholahteesta
Kone on erotetu vedenjakelusta.

4.17.1 Sisaluukun poistaminen

1. Poista ruuvit (1).
2. Poista sisaluukku ylasuntaan (2).

4.17.2 Sisaluukun asennus

1. Kaannluukun tiiviste eteen
2. Siirä sisälukku luukun tivisteen taakse.
3. Sulje sisaluukku.
4. Kaannaukuon tiiviste ylos Reunaosat osolitav tyospain.

5. Siirra luukun tiivistettä yloispain.

6. Kiinittä luukun sarana ruuveilla.

7. Aseta sisaluukku luukun saranaan.
8. Kiinittā sisäluukku ruuveilla.

Korjaus

4.18 Saranoiden vaihtaminen

Vaatimus:

Kone on erotettu teholahteesta.
Ulkoluukku on poistetu.
Sokkelilevy on poistettu.
Alapaneeli on poistetu (valinnainen).
Luukun jouset on poistettu.
Ohjauspaneeli on poistettu.
Johdinnipun pidike oikeassa alareunassa on poistetu.
Ylivuotoputki on irrotetu.

4.18.1 Saranoiden poistaminen

1. Vapauta lukitsnokat ruuvitallalla (1) ja veda luukku ulos ylasuunnassa yhdessa saranoiden kanssa (2).

1. Irrota maadoitusliiantä luukun saranassa.

3.

Alempi luukun sarana poistetaan samaan aikaan.

1. Poista purelussa ovensa kaksu ruuvia kummastakin saranasta niiden irrottamiseksi.

4.18.2 Saranoiden asennus

Korjaus

1. Tyonnà luukun tiiviste sisäluukun alareunaan.

1. Kiinnitta saranat kummallekin puolelle (1). Kiinnitta sarana ja luukun tiivisteen muovipidike sisaluukkuun (2) kumpikin kahdella ruuvilla.

1. Yhdista saranat sisaluukkuun (1).

1. Aseta alempi luukun tiiviste varovasti saillion yilvuvokourujen palle (2) ja tarkista niiden oikea paikoitus.

2. Kiinnitta saranat (3).

6.

Puuttuva maadoituslittantä voj johtaa luukun sahkoistymisen.

Korjaus

Luo maodoituslittantä.

1. Asenna kaksi kiinnityskripsä alempaan luukun tiivisteeseen.

2021-03-22_9001630796 Tekijänoikeudet BSH Hausgeräte GmbH Sivu 315 alkaa 965

Korjaus

4.19 Luukun (alemman) tiivisteen vaittaminen

Vaatimus:

Kone on erotettu teholahteesta
Kone on erotetu vedenjakelusta.
Ulkoluukku on poistetu.
Sokkelilevy on poistetu. 308
Alapaneeli on poistetti (valinnainen).→307
Luukun jouset on poistetti.
Ohjauspaneeli on poistettu.
Johdinnipun pidike oikeassa alareunassa on poistetu

4.19.1 Luukun tiivisteen poistaminen

1. Poista kaksi kiinnytysklipsia alemmasta luukun tiivisteestä (1,2).

1. Irrota yliuvotokanava.

1. Nosta ylivuotokouru pais.

Korjaus

1. Poista alempi luukun tiiviste sisaluukusta.

4.19.2 Luukun tiivisteen asennus

1. Kiinnita tiivistetulpat vasemmalle ja oikealle tiivistekiskoon luukun tiivisteen kanssa.

1. Työnnä luukun tiiviste sulkulapään kanssa sisälukkuun.
2. Kiinittä luukun tiiviste kahdella kiinittyskllipsillä.

"Saranoiden asennus".313

Korjaus

4.20 Luukun (ylemman) tiivisteen vaittaminen

Vaatimus:

Kone on erotettu teholahteesta
Kone on erotetu vedenjakelusta.

4.20.1 Luukun tiivisteen poistaminen

• Poista luukun tiiviste sisäkeyksesta.

4.20.2 Luukun tiivisteen asennus

Luukun liiviste on leikakkava oikeaan pituuteen ennen asennusta. Oikea pituus on 1750 mm laitteille, joiden korkeus on 81 cm ja 1 850 mm laitteille, joiden korkeus on 86 cm.

1. Valmistele sopiva luukun tiiviste.
2. Varmista tiivisteprofilin oikea asennusasento.

1. Valkoisen pisteen on oltava samalla tasolla tiivistenauhan kanssa.

4

Tivisteen nurkat eivat saa olla poimulevia tai venymeita. Tiviste katkaistaan diagonaalisesti piala j kaventuu salion pohjaan edessä.

Paikoita tiivisteen pää suoraan etuosaan sisäluukun alapuolella. Tiivisteen tulisi olla sällön sivua vasten mahdollisimman paljon.

Oikein asennettlu lukun tiiviste:

Korjaus

4.21 EmotionLight-osan vaihtaminen

EmotionLight sijaitsee huuhtelusällön ulkopuolen alueella yhääää edessä.

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotetu vedenjakelusta
Koneeseen on vapaa paasy.
Tyotaso on poistetu (valinnainen).
Oikean puolen paneeli on poistettu (valinnainen).300

4.21.1 EmotionLight-osan poistaminen

1. Irrota kiinnitin takaa (1).

1. Poista pidike ylasuuntaan (2).

2. Vedä pistoke irti liittimestä (oikealla alhaalla laitteen edessa).

3. Poista sahkolitantä virtamoduulista.

1. Poista EmotionLight Iaitteesta.

4.21.2 EmotionLight-osan asennus

1. Tyonnä pidike huuhtelusällion runkoon (1).

Korjaus

1. Lukitse kiinnitin (2).

3.

HUOMIQI

Väär asenns!

aapelin vioittuminen luukun saranan alueella.

• Asenna kaapeli luukun saranan alueelle (saranan ja huuhtelusällin valissä) siten, etta likkuvat osat eivat voi viottaa sitä.

Asenna kaepeli oikealle puolle alas.

Korjaus

Kuva 3: Lattakaapeli 4. Liitta pistoke pistorasiaan.

2021-03-22 9001630796 Tekijänoikeudet BSH Hausgeräte GmbH Sivu 321 alkaa 965

Korjaus

4.22 TimeLight-moduulin vaihtaminen

Vaihda TimeLight ainoastaan kokonaisena osana. TimeLight-moduuli on kiinnitety soskellievyn taakse.

Vaatimus:

Kone on erotetu teholähteestä.
Kone on erotetu vedenjakelusta.
Alapaneeli on poistettu. 307
Sokkelsevy on poistetu ja kännetty.308

4.22.1 TimeLight-moduulin poistaminen

1. Taivuta lukitusosia (1) hieman ulospain.

1. Veda TimeLight-moduuli ylasuntaan ulos ohjaimesta (2).

4.22.2 TimeLight-moduulin asennus

1. Taivuta lukitusosat (1) takaisin.

1. Työnnä TimeLight-moduuli ohjaimeen (2).
2. Tee sahkolitantä.

4.15 Avikataaotaan taakosntofoxns

H Tlaka UTOOoxns Baocn Bpioketai OTNV KATW TEPIOXn MPTPOOta.

PouT68eO:

H oukeun eivai aotouuvdeevn atro nTv npoxn tpofooioiac
H oukeun elvai aonouovoeyn aoTnV npoxn vepou.
ExiaepeEi n TPOOoyn Tou VouaATIOU (TpoaiPETIKO).
H E\xiWTeipKn TnOpta Exeia aapapeBtei.
H EeWtepiikn TOpTa exEaopapeBcI (TAnpoc EvToixiauEvO/EVToixiauEvO).
Exiaapeoiein Tioia (Tpoapetikó)→428

4.15.1 Apaipen nakac uTNOoxns bao ns

1.ApaipoeTe duo BiOeC(1).

2.ArooumAeE1e ta oToiXia (2).

1. FiepeTe IV naKaxu unOdoxns faon npooeknka npos ra empoc (1).

4.

Avaloya me n oip aovteau, to pic yia to EmotionLight ivai akoua aopaiouevo atn baoi.

Eekieiodwote to oic oTo dovtia aopaiionc kai TpaBnTe TTPOs (Tpoaipetik6) (2).

4.15.2 ToTtoBtToon Tlakac UToDoxns BaOns

Eykaataotnote nV naaka untofoxnc faonc me nTv avtioen oipa.

EMIOKEUN

4.16 Avikataaon ayyou utepxieianos

O aywyos utepxieiangs bioketai ony mnpoivn kaw tepiox nns oukeuis.

PouT68eO:

H ouokekunivai aonouvdeevn ano tv npoxn tpofoosiaac.
Houkeunivai aotouv6eyn an to nV npoxvpu.
ExaepheI npooun tou voulaTIO (PpoadiEK6).
H EeWtepiK TnpTa eXeI aqaipeBei.
Exiaqpaieegei n Tiofd (Tpoaipetiko)→428
Exia apaepeei n mka unofoxic bacns.429

4.16.1 Apaipoeon kavaiou utepxieianos

EvaToueivov vepo

OraV a ouaVaC atoopayyianc aapieei, tpoei va kpeute to 1touAIOVEpO.
SigmaéTe To vepo n apaipoeTo aTTOAeKavn BaoN emu Oupiyya avappopnns.

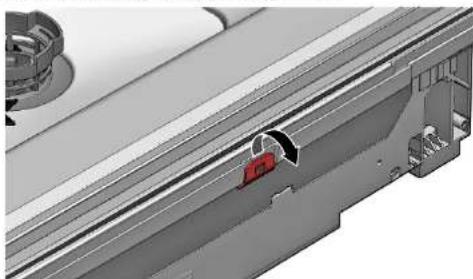

1.Avaonkwote Ew ato tov mynxavioo ouykpntnns enavw (1,2).

2.Ataaepaiote to otoixeio ouykpntnnc 17avw.

EMIOKEUN

3.1.EiayeteKATOaBidiKATUATTTOeTAAALIOOOPYKTnpa(1). 2.AtaopaiaoteJAAkToeTAAALIOKAIIT(2).

4.AvaonKwote Kai apaipeote tov aywyo utepxieianc

4.16.2 ToToBttnaayou UTepeXiaions

Znui aTVEPO Aoyw Eoqaluevnc EYkataoTaonc OTOV ayyoU UTEpExlaionc!

Eiayote oata to aywO utepxeliantc ot kTu jeoc mea otov onyo tbc Daon.

Koumtwote Tov ayuyo UTEpexlions oawotn thon tOTo Etnawu mecpeos.

1. 1. TOnToBEnToTe rOy aywyo utepxeiAnos (1).

2. METAKIVHOTATE TOV aywyo UTEPEXIIONO OTO TEYAVOTIOINTIKO (2).

3. NIEOTE TOV aywyo unepxieianos oTOV oDnyo tou aeyavontiikou (3).
4. Eiayete ToV aywyo UTEpyxEIAIaNG akpiBea (4).
5. Koupiwote tov aywyo utepxieianc (5).

EMIOKEUN

4.4.1 Izsmidzinataja nonem'sana

1. Lai nonemtu izmidzinataju, paveliciet to uz augsu.

1. Izsmidzinataju pagrieziet (1) un nonemiet (2).

4.4.2 Izsmidzinataja uzstadifana

• lelieciet izsmidzinataju.
  Izsmidzinatajsnostiprinasvieta,kaatskanklikskis.

Remonts

4.5 Filtru nomaina

4.5.1 Filtru nonem'sana

1. Pagriezietrupjo filtrupretepj pulkstenraditaju kustibas virzienam (1) un nonemiet filtrusistemu (2).

Savacejtvertnedrikstiekristsveeskermeni

1. Lai nonemtu smalko filtru, novelciet to.

1. Saspiiediet aizturskopa (1) un izcellet rupjo filtru (2).

4.5.2 Filtru uzstadiana

Pärplüdes caurule i erfces prieksdalas apaksä.

Prasiba:

Iericei ir jabut atvienotai no stravas padeves.
Iericeirjabutavienotainuidenpadeves.
Mebees panelim ir jabut nonemtam (papildaprikojums).
Durju arejai daiir jabut nonemtai.
Pamatnes panelim ir jabut nonemtam (papildaprikojums).→549
Pamatnes plaksneir jabut nonemtai.-550

4.16.1 Parpludes caurules nonemsana

Sakrajies udens

• Kad nonem iztuksoanas sluteni, var izplust sakrajies udens.
  Laujiet üden imtzecet traukā vai iztuksojet pamatnes tvertri an izsuksanas siričr.

• Atbrivojiet aiztumehanisma augsdalu (1, 2).

1. Atbrvojiet augsdalias aizturelementus.

3.1. Pabaziet skrvgriezi zem metala aiztura (1).

1. Saudzigi albrivojiet metala skavu (2).

Remonts

1. Noceliet parpludes cauruli.

4.16.2 Parpludes caurules uzstadisana

Udens raditu bojajumu risks nepareizas parpludes caurules uzstadiisa

nas del!

Pareizi ielieciet pärplüdes cauruli apaksdalā pamatnes iedobes vadotne.

Pareizi nostipriniet parpludes cauruli augsdala tka atskan klikskis.

1. 1. Novietojet pärplädes cauruli (1).

2. levirziet parpludes cauruli blivejuma (2).

3. lespiediet parpludes cauruli blivejuma vadtno (3).
4. Uzmanigi ielieciet parpludes cauruli vieta (4).
5. Nostipriniet pärpludes cauruli ar skavu (5).

Remonts

1. Parbaudiet uzstadfas das kreiso un labo pusi. 3. Parbaudiet, ka ta ir stingri nostiprinata.

1.2.1 Pavojaus lygiai

4.8.2 Spyruokles idejimas

1. Ilgajj spyruokles galq jstatykitj dalytuvo (1) tvirtinimo skyle.
