HASZNÁLATI ÚTMUTATÓ SR55ZS10ME SIEMENS
Veszélyességi szintek .....................................................................446
Veszélyt jelző szimbólumok .............................................................446
A figyelmeztetések felépítése ..........................................................447
Általános biztonsági utasítások.....................................................................448
Összes háztartási készülék .............................................................448 Szerszámok és segédanyagok.....................................................449 Javítás...................................................................................................450
A felső burkolat eltávolítása .............................................................450
A felső burkolat elhelyezése ............................................................450
Tablettavezető telepítése a 86 cm-s modellbe ..................................451
Az etazser behelyezése ..................................................................451
A gőzmosogatáshoz használt rekesz behelyezése............................452
A varioDrawer fiók eltávolítása.........................................................453
A varioDrawer fiók felszerelése........................................................454
Szórókar eltávolítása.......................................................................455
A szórókar felszerelése ...................................................................455
Szűrők felszerelése.........................................................................456
A sütőtepsi-szórófej felszerelése ..................................................................457
A hálózati kábel csatlakoztatása ......................................................458
A mosogatószeres rekesz fedelének cseréje.................................................459
A mosogatószeres rekesz fedelének eltávolítása................................459
A mosogatószeres rekesz fedelének felszerelése...............................459
A szennyvízszivattyú fedelének cseréje..........................................................460
A szennyvízszivattyú fedelének eltávolítása .......................................460
A szennyvízszivattyú fedelének telepítése .........................................460
Az oldalpanel eltávolítása .................................................................461
A külső ajtó eltávolítása ....................................................................463
A külső ajtó felhelyezése...................................................................464
A kezelőpanel eltávolítása.................................................................466
A lábburkolat eltávolítása ..................................................................469
A lábburkolat felszerelése .................................................................469
Az alapburkolat eltávolítása...............................................................470
Az alapburkolat felszerelése..............................................................470
Túlfolyó eltávolítása..........................................................................471
A túlfolyó felszerelése.......................................................................472
A belső ajtó eltávolítása ....................................................................474
A belső ajtó felszerelése ...................................................................474
A gumitömítés eltávolítása ................................................................478
A gumitömítés felhelyezése...............................................................479
A gumitömítés eltávolítása ................................................................480
Gumitömítés felhelyezése.................................................................480 Javítási útmutató-Mosogatógép 2021-03-22_9001630796 Copyright: BSH Hausgeräte GmbH Oldal444ettől:9654.21 Az EmotionLight cseréje ..............................................................................481

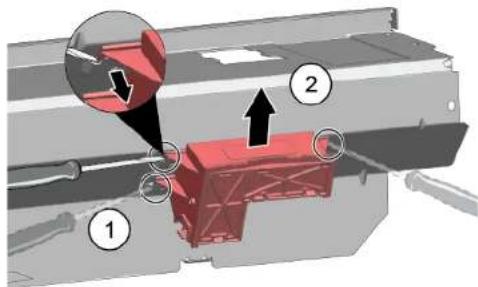

Az EmotionLight eltávolítása............................................................481
A TimeLight beszerelése .................................................................484 Javítási útmutató-Mosogatógép 2021-03-22_9001630796 Copyright: BSH Hausgeräte GmbH Oldal445ettől:965A dokumentummal kapcsolatos információk
1.1 Fontos tudnivalók
Ezek a javítási tanácsok támogatják a fogyasztót a készülékek otthoni megjavításában a környezettudatos tervezésről szóló rendeletnek (2021 márciusától alkalmazandó) megfelelően. Információkat tartalmaznak bizonyos pótalkatrészek cseréjével kapcsolatban, ideértve a figyelmeztetéseket és a kockázatokat is. Ha kérdése van, vegye fel a kapcsolatot a vevőszolgálattal. A károkért kizárólag akkor vállalunk felelősséget, ha a javítási tanácsokat pontosan betartották.
1.2 Szimbólummagyarázat
1.2.1 Veszélyességi szintek
A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból állnak. A fi- gyelmeztető mondat utal a veszély súlyosságára. Veszélyességi szint Jelentés VESZÉLY A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okoz. FIGYELMEZTETÉS A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okozhat. VIGYÁZAT A figyelmeztető üzenet figyelmen kívül hagyása kisebb sérüléseket okozhat. FIGYELEM! A figyelmeztető üzenet figyelmen kívül hagyása anyagi károkat okozhat. Táblázat1: Veszélyességi szintek
1.2.2 Veszélyt jelző szimbólumok
A veszélyt jelző szimbólumok a veszélyt ábrázoló szimbolikus ábrázolások. A jelen dokumentumban az alábbi veszélyt jelző szimbólumok használatosak: Veszélyt jelző szimbólum Jelentés Általános figyelmeztető üzenet Elektromos feszültség veszélye Robbanásveszély Vágásveszély Zúzódásveszély A dokumentummal kapcsolatos információk 2021-03-22_9001630796 Copyright: BSH Hausgeräte GmbH Oldal446ettől:965Veszélyt jelző szimbólum Jelentés Forró felületek miatt fennálló veszély Erős mágneses mező miatt fennálló ve- szély Nem ionizáló sugárzás veszélye Táblázat2: Veszélyt jelző szimbólumok
1.2.3 A figyelmeztetések felépítése
A jelen dokumentumban lévő figyelmeztetések szabványosított megjelenésűek és fel- építésűek. VESZÉLY A veszély típusa és forrása! A veszély / figyelmeztetés figyelmen kívül hagyásának lehetséges követ- kezményei.
A veszély megelőzésére szolgáló intézkedések és tiltások. Az alábbi példa egy olyan figyelmeztetést mutat be, amely az áram alatt lévő alkatré- szek okozta áramütésre figyelmeztet. Megemlíti a veszély elkerülésére szolgáló intéz- kedést. VESZÉLY Áramütés veszélye áram alatt lévő alkatrészek miatt! Halálos áramütés
A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.
1.2.4 Általános szimbólumok
A jelen dokumentumban az alábbi általános szimbólumok használatosak: Ált. szimbólum Jelentés Különleges tanács (szöveg és/vagy grafi- ka) Ált. szimbólum Jelentés Egyszerű tanács (csak szöveg) Videós oktatóanyagra mutató hivatkozás A szükséges eszközök A szükséges feltételek Feltétel (ha..., akkor...) Eredmény Indítás Billentyű vagy gomb [00123456] Anyagszám azonosítója Állapot Megjelenített szöveg / ablak (a készülék kijelzőjén) Táblázat3: Általános szimbólumok A dokumentummal kapcsolatos információk 2021-03-22_9001630796 Copyright: BSH Hausgeräte GmbH Oldal447ettől:965Biztonság
2.1 Általános biztonsági utasítások
2.1.1 Összes háztartási készülék
Áramütés veszélye áram alatt lévő alkatrészek miatt! ¡ Az elektromos alkatrészek hibás javítása áramütéshez vezethet! ¡ A javítás megkezdése előtt legalább 60 másodperccel válassza le a készüléket az elektromos hálózatról. ¡ A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozá- soknak megfelelő vizsgálatot. Éles peremek miatt fennálló sérülésveszély! ¡ Viseljen védőkesztyűt. Zúzódásveszély a javítás, karbantartás, hibaelhárítás és szervizelés során a nehéz és mozgó alkatrészek miatt ¡ Viseljen védőcipőt. ¡ Biztosítsa leesés ellen a nehéz alkatrészeket. ¡ Ne dugja be a testrészeit a mozgó alkatrészek közé. Sérülhet a készülék biztonsága / működése! ¡ Kizárólag eredeti pótalkatrészeket használjon. Elektrosztatikailag érzékeny alkatrészek (ESD-k) károsodásának veszélye! ¡ Ne érintse meg a modulokat, ideértve a csatlakozásokat és a vezetőket. Biztonság 2021-03-22_9001630796 Copyright: BSH Hausgeräte GmbH Oldal448ettől:965Szerszámok és segédanyagok Kijelölés Részletek Képek Biztonsági Torx T20 csavarhúzó [00340764] 100ºmm, biztonsági csavarok- hoz Torx T15 csavarhú-
Hossz: 80mm Laposfejű csavar- húzó Hegy 10mm x 1,6mm x 200mm Hosszúcsőrű fogó [00340871] Hossz: 200mm, egyenes Szerszámok és segédanyagok 2021-03-22_9001630796 Copyright: BSH Hausgeräte GmbH Oldal449ettől:965Javítás
4.1 A felső burkolat cseréje
Követelmény: A készüléket leválasztotta az áramellátásról. A készülékek szabadon hozzáférhetők.
4.1.1 A felső burkolat eltávolítása
1. 1. Húzza a burkolat alatti két fogókart felfelé (1).
2. Elöl enyhén emelje meg a felső burkolatot (2).
2. 1. Tolja a felső burkolatot a hátsó vége felé (3).
2. Húzza el a felső burkolatot a hátsó végétől (4).
3. Távolítsa el a felső burkolatot.
4.1.2 A felső burkolat elhelyezése
Az elhelyezést fordított sorrendben végezze. Javítás 2021-03-22_9001630796 Copyright: BSH Hausgeräte GmbH Oldal450ettől:9654.2 Kosárrendszer beszerelése Követelmény: Az érintett kosarat kivették a készülékből.
4.2.1 Tablettavezető telepítése a 86 cm-s modellbe
Különleges eszközök Tablettavezető [00614935] Etazser [00618565]
1. Helyezze be a tablettavezetőt átlósan a kosár elejére.
2. Állítsa középre a tablettavezetőt, és pattintsa be a helyére.
4.2.2 Az etazser behelyezése
Különleges eszközök Tablettavezető [00614935] Etazser [00618565] Csészék mosogatásakor az etazser felhajtható. Ezzel csökkentheti a csészék alján meggyűlő víz mennyiségét. Magas poharak mosogatása esetén javasoljuk, hogy hajtsa le az etazsert. Ha a felső kosarakban opcionális műanyag rekesz van, előbb távolítsa el ezt.
1. Távolítsa el a műanyag rekeszt.
2. Pattintsa az etazsert a helyére.
3. Hajtsa fel a fület.
Javítás 2021-03-22_9001630796 Copyright: BSH Hausgeräte GmbH Oldal451ettől:9654. Helyezze be az elmosogatni kívánt edényeket.
4.2.3 A gőzmosogatáshoz használt rekesz behelyezése
Különleges eszközök Tablettavezető [00614935] Etazser [00618565]
Helyezze a gőzmosogatáshoz használt rekeszt a végeivel a kosárrendszer alá. Javítás 2021-03-22_9001630796 Copyright: BSH Hausgeräte GmbH Oldal452ettől:9654.3 A varioDrawer fiók cseréje
4.3.1 A varioDrawer fiók eltávolítása
1. Hajlítsa befelé a fogantyúfüleket.
2. Felfelé húzva távolítsa el a fogantyút.
3. Nyomja kifelé a műanyag oldalbetéteket, és nyomja őket felfelé, el a kerettől.
Javítás 2021-03-22_9001630796 Copyright: BSH Hausgeräte GmbH Oldal453ettől:9654. A vezetőfüleket óvatosan fordítsa kifelé.
5. Húzza ki a fülekből az összecsukható villákat.
6. Elöl nyomja ki a fémkeretet a tartókból.
7. Nyomja kifelé a fémkeretet hátrafelé a vezetőből.
4.3.2 A varioDrawer fiók felszerelése
Az elhelyezést fordított sorrendben végezze. Javítás 2021-03-22_9001630796 Copyright: BSH Hausgeräte GmbH Oldal454ettől:9654.4 A szórókarok cseréje
4.4.1 Szórókar eltávolítása
1. Húzza felfelé a szórókart az eltávolításához.
2. Fordítsa el a szórókart (1), és távolítsa el (2).
4.4.2 A szórókar felszerelése
Helyezze be a szórókart. A szórókar bekattan a helyére. Javítás 2021-03-22_9001630796 Copyright: BSH Hausgeräte GmbH Oldal455ettől:9654.5 A szűrők cseréje
4.5.1 Szűrő eltávolítása
1. Fordítsa el a durvaszűrőt az óramutató járásával ellentétes irányba (1), és távolít-
sa el a szűrőrendszert (2).
Vigyázzon arra, hogy ne essenek idegen tárgyak a szerelvénybe.
2. Húzza le a mikroszűrőt az eltávolításhoz.
3. Nyomja össze a két zárópecket (1), és emelje ki a durvaszűrőt (2).
4.5.2 Szűrők felszerelése
1. Szerelje vissza a szűrőrendszert.
Győződjön meg arról, hogy a durvaszűrőn lévő zárópeckek a helyükre kattan- janak.
2. Helyezze be a szűrőt a készülékbe, és fordítsa el a durvaszűrőt az óramutató járá-
sával megegyező irányba. Ellenőrizze, hogy a nyilak illeszkedjenek egymáshoz. Javítás 2021-03-22_9001630796 Copyright: BSH Hausgeräte GmbH Oldal456ettől:9654.6 A sütőtepsi-szórófej felszerelése
1. Vegye ki a felső kosarat.
2. Helyezze a sütőtepsi-szórófejet a tartóba (1), és fordítsa el jobbra (2).
A sütőtepsi-szórófej bekattan a helyére. Javítás 2021-03-22_9001630796 Copyright: BSH Hausgeräte GmbH Oldal457ettől:9654.7 A hálózati kábel cseréje Követelmény: A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. A készülékek szabadon hozzáférhetők.
4.7.1 A hálózati kábel kihúzása
Óvatosan mozgassa a hálózati kábelt fel és le, és húzza ki a csatlakozóaljzatból.
4.7.2 A hálózati kábel csatlakoztatása
FIGYELEM! A főcsatlakozó túlmelegedése! Tűzveszély
Határozott mozdulattal csatlakoztassa a hálózati kábelt kattanásig.
Csatlakoztassa a hálózati kábel dugóját a csatlakozóaljzathoz, amíg a dugó hall- hatóan a helyére nem kattan. Javítás 2021-03-22_9001630796 Copyright: BSH Hausgeräte GmbH Oldal458ettől:9654.8 A mosogatószeres rekesz fedelének cseréje Emelőként egy kis csavarhúzót használhat. Követelmény: A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. Az ajtó nyitva van. A mosogatószeres rekesz fedele nyitva van.
4.8.1 A mosogatószeres rekesz fedelének eltávolítása
1. Csúsztassa be a mosogatószeres rekesz fedelét 5 mm-rel.
2. Emelje fel a mosogatószeres rekesz fedelét a vezetősínek alsó részén, és emelje
ki a fedelet a vezetősínek felső részén.
3. Távolítsa el a rugót.
4.8.2 A rugó behelyezése
1. Helyezze a rugó hosszabbik végét az adagoló rögzítő furatába (1).
2. Helyezze a rugó rövidebbik végét a mosogatószeres rekesz fedelének rögzítő fu-
3. Nyomja be a fedelet az adagolóba (3).
4.8.3 A mosogatószeres rekesz fedelének felszerelése
1. Helyezze a mosogatószeres rekesz fedelét 5 mm-rea teljesen nyitott pozíció előtt
a vezetősínekre az egyik oldalon. Enyhén nyomja le az ellenkező oldalt a vezető- sínekbe.
2. Ellenőrizze a mosogatószeres rekesz fedelének működését.
Javítás 2021-03-22_9001630796 Copyright: BSH Hausgeräte GmbH Oldal459ettől:9654.9 A szennyvízszivattyú fedelének cseréje Követelmény: Eltávolította a kosarat. Eltávolította a szűrőket.→456
4.9.1 A szennyvízszivattyú fedelének eltávolítása
1. Merje ki a benne lévő vizet.
Szükség esetén használjon szivacsot.
2. Feszítse le a szivattyúfedelet egy kanállal, és fogja meg a keresztdarabnál fogva.
3. Szögben emelje fel befelé a szivattyúfedelet, és távolítsa el.
4.9.2 A szennyvízszivattyú fedelének telepítése
Helyezze be a szivattyúfedelet (1), és nyomja le (2).
A szivattyúfedél bekattan a helyére. Javítás 2021-03-22_9001630796 Copyright: BSH Hausgeräte GmbH Oldal460ettől:9654.10 Az oldalpanel cseréje Követelmény: A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. A készülékek szabadon hozzáférhetők. Szabadonálló készülékek: eltávolította a felső burkolatot.
4.10.1 Az oldalpanel eltávolítása
1. Távolítsa el a csavarokat az oldalpanelből (1).
Ábra1: Teljesen beépíthető
2. Döntse az oldalpanelt enyhén kifelé a felső részen (2).
3. Engedje le az oldalpanelt, és húzza ki az az alapcsatornából (3).
Javítás 2021-03-22_9001630796 Copyright: BSH Hausgeräte GmbH Oldal461ettől:9654.10.2 Az oldalpanel telepítése
1. Helyezze az oldalpanelt az alapcsatornába (1).
Ábra2: Teljesen beépíthető
2. Nyomja az oldalpanelt a készülékhez (2).
3. Rögzítse az oldalpanelt csavarokkal (3).
Javítás 2021-03-22_9001630796 Copyright: BSH Hausgeräte GmbH Oldal462ettől:9654.11 A külső ajtó cseréje Követelmény: A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról.
4.11.1 A külső ajtó eltávolítása
Távolítsa el a csavarokat az alábbi lépésekben leírt módon.
1. Nyissa ki az ajtót.
2. Távolítsa el a négy csavart.
Tartsa meg az ajtót az egyik oldalon. Távolítson el két csavart. Javítás 2021-03-22_9001630796 Copyright: BSH Hausgeräte GmbH Oldal463ettől:9654.11.2 A külső ajtó felhelyezése FIGYELEM! Helytelenül pozicionált vagy nem rögzített kábelek! Kábelek sérülése
Pozicionálja megfelelően a kábeleket, és rögzítse őket ragasztó- szalaggal.
Követelmény: Az ajtószigetelést megfelelően pozicionálták és rögzítették a külső ajtó belsejére. A zsanérok a külső ajtóban vannak.
1. Csukja be a belső ajtót anélkül, hogy becsapná.
2. Tolja a külső ajtót felfelé a kezelőpanel alá (1).
3. Nyomja a külső ajtót a belső ajtónak, és tartsa meg így (2).
Tartsa meg az ajtót az egyik oldalon. Javítás 2021-03-22_9001630796 Copyright: BSH Hausgeräte GmbH Oldal464ettől:965Nyissa ki az ajtót, és rögzítse két csavarral (4 x 11 mm-es fémcsavarok).
5. Rögzítse a külső ajtót négy csavarral (4 x 11 mm-es fémcsavarok).
Javítás 2021-03-22_9001630796 Copyright: BSH Hausgeräte GmbH Oldal465ettől:9654.12 A kezelőpanel cseréje Ha egy kezelőmodul meghibásodott, a teljes kezelőpanelt ki kell cserélni. Követelmény: A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. Eltávolította a külső ajtót. Eltávolította a külső ajtót (teljesen beépíthető / beépíthető).
4.12.1 A kezelőpanel eltávolítása
1. Válassza le az elektromos csatlakozókat és az alacsony szintű öblítőszer-érzéke-
lőről a kezelőpanelen (1, 2).
2. Húzza ki a földelőkábelt (3) (opcionális).
3. Nyissa ki a készülék ajtaját.
4. Fogja meg a kezelőpanelt, hogy ne essen le.
5. Távolítson el hat csavart.
6. Távolítsa el a kezelőpanelt.
4.12.2 A kezelőpanel telepítése
Használjon 4 x 16 mm-es csavarokat.
Az elhelyezést fordított sorrendben végezze. Javítás 2021-03-22_9001630796 Copyright: BSH Hausgeräte GmbH Oldal466ettől:9654.13 Ajtórugók rögzítése
1. Távolítsa el a rugókötél-vezető fedelét.
2. 1. Nyissa ki résnyire az ajtót (1).
2. Rögzítse az alapcsatorna horonyába (2).
3. Lassan csukja be az ajtót (3).
A rugókötél automatikusan illeszkedik az ajtózsanérhoz. Javítás 2021-03-22_9001630796 Copyright: BSH Hausgeräte GmbH Oldal467ettől:9653. 1. Enyhén csukja be az ajtót (4).
2. Vigye hátra a hornyot, és engedje fel az ajtózsanért (5).
3. Nyissa ki az ajtót (6).
4. Ismételje meg a folyamatot a készülék másik oldalán.
Javítás 2021-03-22_9001630796 Copyright: BSH Hausgeräte GmbH Oldal468ettől:9654.14 Lábburkolat cseréje A lábak egyformák, és megcserélhetők. Követelmény: A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. Eltávolította a külső ajtót. Eltávolította a külső ajtót (teljesen beépíthető / beépíthető).
4.14.1 A lábburkolat eltávolítása
Helytelen eltávolítás. Ha a lábburkolatot oldalt meglazítja és eltávolítja, megtörténhet, hogy letörik két konzol. Ha csak az egyik konzol sérül, az oldal cse- rélhető, mert a konzolok egyformák. Javasoljuk, hogy helyezzen valamit a készülék elé oldalra, hogy könnyítsen a lábbal rendelkező lábburkolat terhelésén.
2. Nyúljon be a vezetőkbe (1) egy csavarhúzóval, és lefelé nyomással oldja ki a rög-
4. Előre húzva távolítsa el a lábakat (1).
4.14.2 A lábburkolat felszerelése
1. Helyezze be a lábakat.
2. Illessze a lábburkolatot felülre (1), és nyomja le addig, amíg hallhatóan a helyére
nem kattan (2). Javítás 2021-03-22_9001630796 Copyright: BSH Hausgeräte GmbH Oldal469ettől:9654.15 Az alapburkolat cseréje Az alapburkolat alul van az első részen. Követelmény: A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. Eltávolította a bútorlapot (opcionális). Eltávolította a külső ajtót. Eltávolította a külső ajtót (teljesen beépíthető / beépíthető). Eltávolította a lábburkolatot (opcionális).→469

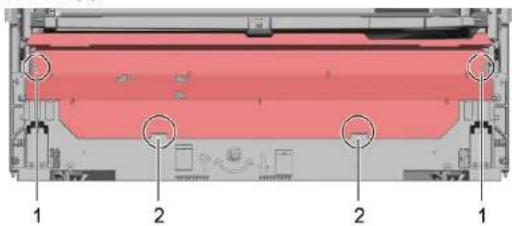

4.15.1 Az alapburkolat eltávolítása
1. Távolítson el két csavart (1).
2. Lazítsa meg a rögzítőelemeket (2).
3. Óvatosan döntse előre az alapburkolatot (1).
A modellsorozattól függően az EmotionLight csatlakozója még az alj- zathoz lehet rögzítve. Válassza le a csatlakozót a rögzítőbütyöknél, és húzza hátrafelé (opcionális) (2).
4.15.2 Az alapburkolat felszerelése
Az alapburkolat felszerelését fordított sorrendben végezze. Javítás 2021-03-22_9001630796 Copyright: BSH Hausgeräte GmbH Oldal470ettől:9654.16 A túlfolyó cseréje A túlfolyó a készülék első részének alsó területén található. Követelmény: A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. A bútorlapot (opcionális) eltávolították. Eltávolította a külső ajtót. Eltávolította a lábburkolatot (opcionális).→469 Eltávolította az alapburkolatot.→470
4.16.1 Túlfolyó eltávolítása
Maradék víz ¡ A lefolyótömlő eltávolítása után a maradék víz kifolyhat. ¡ Fogja fel vagy szívja fel a vizet a medencéből egy fecskendővel.
1. Pattintsa ki a felső rögzítőt (1, 2).
2. Lazítsa meg a felső rögzítőelemet.
3. 1. Helyezzen be egy csavarhúzót a fémkonzol alá (1).
2. Gyengéden emelje fel a fémkapcsot (2).
Javítás 2021-03-22_9001630796 Copyright: BSH Hausgeräte GmbH Oldal471ettől:9654. Emelje fel a túlfolyót.
4.16.2 A túlfolyó felszerelése
A túlfolyó helytelen felszerelése következtében vízkár léphet fel! Helyezze be helyesen a túlfolyót a készülék aljára az alapcsatorna veze- tőjébe. Pattintsa a túlfolyót megfelelően a helyére a felső részen.
1. 1. Helyezze el a túlfolyót (1).
2. Vigye a túlfolyót a zárhoz (2).
3. Nyomja a túlfolyót a zárvezetőbe (3).
4. Óvatosan helyezze be a túlfolyót (4).
5. Pattintsa be a túlfolyót (5).
Javítás 2021-03-22_9001630796 Copyright: BSH Hausgeräte GmbH Oldal472ettől:9652. Ellenőrizze a megfelelő beszerelést a bal és a jobb oldalon. 3. Ellenőrizze, hogy megfelelően a helyén van-e.
4. Pattintsa rá a bal és a jobb oldalon található fémkapcsot.
Javítás 2021-03-22_9001630796 Copyright: BSH Hausgeräte GmbH Oldal473ettől:9654.17 A belső ajtó cseréje Követelmény: A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról.
4.17.1 A belső ajtó eltávolítása
1. Távolítsa el a csavarokat (1).
2. Felfelé húzva távolítsa el a belső ajtót (2).
4.17.2 A belső ajtó felszerelése
1. Hajlítsa a gumitömítést előre.
2. Vigye a belső ajtót a gumitömítés mögé.
3. Csukja be a belső ajtót.
4. Hajlítsa a gumitömítést felfelé.
Az oldalsó részek felfelé mutatnak.
5. Vigye az ajtózsanért felfelé.
6. Rögzítse az ajtózsanért csavarokkal.
7. Helyezzen egy belső ajtót az ajtózsanérra.
8. Rögzítse a belső ajtót csavarokkal.
Javítás 2021-03-22_9001630796 Copyright: BSH Hausgeräte GmbH Oldal474ettől:9654.18 Zsanérok cseréje Követelmény: A készüléket leválasztotta az áramellátásról. Eltávolította a külső ajtót. Eltávolította az alapburkolatot. Eltávolította a lábburkolatot (opcionális). Eltávolította az ajtórugókat. Eltávolította a kezelőpanelt. Eltávolította a jobb alsó részen lévő kábelkötegtartót. Meglazította a túlfolyót.
4.18.1 A zsanérok eltávolítása
1. Csavarhúzóval oldja ki a rögzítőbütyköket (1), majd húzza ki felfelé irányban az aj-
tót a zsanérokkal együtt (2).
2. Válassza le az ajtózsanérról a földelő csatlakozást.
Az alsó gumitömítést ezzel egyidejűleg kell eltávolítani.
4. A leszerelt ajtón távolítson el mindkét zsanérról 2-2 csavart a zsanér eltávolításá-
4.18.2 A zsanérok felszerelése
VESZÉLY Áramütés veszélye áram alatt lévő alkatrészek miatt! Életveszély a nem megfelelő javítás okozta áramütés miatt
Az elektromos alkatrészek javítását kizárólag képzett elektromű- szerész végezheti.

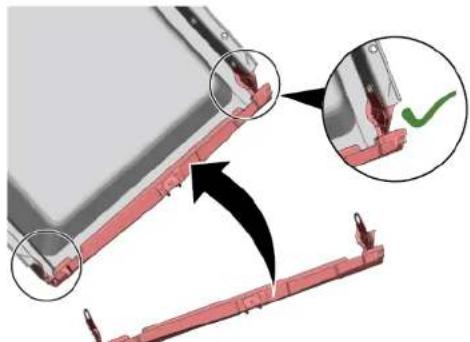

A javítás után végeztessen a VDE 0701-nek vagy az országspe- cifikus szabályozásoknak megfelelő vizsgálatot. Javítás 2021-03-22_9001630796 Copyright: BSH Hausgeräte GmbH Oldal475ettől:9651. Nyomja a gumitömítést a belső ajtó alsó széléhez.

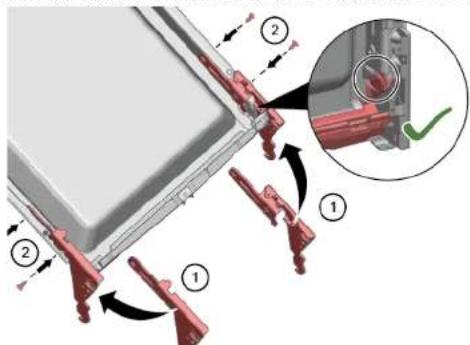

2. Csatlakoztassa a zsanérokat mindkét oldalhoz (1). Rögzítse a zsanért és a gumi-
tömítés műanyag tartóját a belső ajtóhoz (2) egyenként 2-2 csavarral.

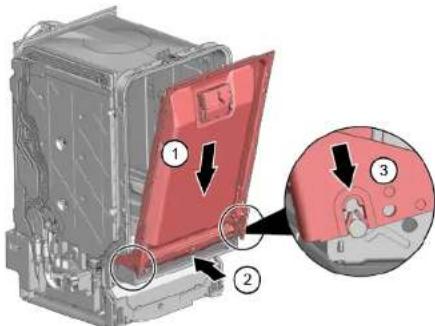

3. Kapcsolja össze a zsanérokat a belső ajtóval (1).
4. Óvatosan helyezze az alsó gumitömítést a tartály túlfolyójába (2), és ellenőrizze,
hogy megfelelő pozícióban vannak-e.
5. Csatlakoztassa a zsanérokat (3).
Egy hiányzó földelő csatlakozás hálózati feszültséget okozhat az aj- tóban. Javítás 2021-03-22_9001630796 Copyright: BSH Hausgeräte GmbH Oldal476ettől:965Hozza létre a földelő csatlakozást.
7. Szerelje fel a két rögzítőelemet az alsó gumitömítésre.
Javítás 2021-03-22_9001630796 Copyright: BSH Hausgeräte GmbH Oldal477ettől:9654.19 Az (alsó) gumitömítés cseréje Követelmény: A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. Eltávolította a külső ajtót. Eltávolította az alapburkolatot.→470 Eltávolította a lábburkolatot (opcionális).→469 Eltávolította az ajtórugókat. Eltávolította a kezelőpanelt. Eltávolította a jobb alsó részen lévő kábelkötegtartót.
4.19.1 A gumitömítés eltávolítása
1. Távolítsa el a két rögzítőelemet az alsó gumitömítésre (1, 2).
2. Válassza le a túlfolyót.
3. Emelje fel a túlfolyót.
Javítás 2021-03-22_9001630796 Copyright: BSH Hausgeräte GmbH Oldal478ettől:9654. Távolítsa el az alsó gumitömítést a belső ajtóról.
4.19.2 A gumitömítés felhelyezése
1. Helyezze fel a tömítősapkákat a tömítőrúddal ellátott gumitömítés jobb és bal ol-
2. Helyezze a tömítősapkával ellátott gumitömítést a belső ajtóba.
3. Rögzítse a gumitömítést két rögzítőelemmel.
- "A zsanérok felszerelése",475 Javítás 2021-03-22_9001630796 Copyright: BSH Hausgeräte GmbH Oldal479ettől:9654.20 A (felső) gumitömítés cseréje Követelmény: A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról.
4.20.1 A gumitömítés eltávolítása
Távolítsa el a gumitömítést a belső keretből.
4.20.2 Gumitömítés felhelyezése
A gumitömítést a felhelyezés előtt megfelelő hosszúságúra kell vágni. Ez 1750 mma 81 cmmagas készülékek, illetve 1850 cma 86 cmmagas készülékek esetén.
1. Készítse elő a megfelelő gumitömítést.
2. Biztosítsa a tömítőprofil helyes beszerelési pozícióját.
3. A fehér pontnak egy vonalban kell lennie a tömítőszalaggal.
A tömítés nem lehet hullámzó, és nem húzódhat a sarkoknál. A tömí- tést a végeken átlósan kell elvágni, és az elöl lévő tartály aljába ve- zetni. Állítsa a tömítés végét egyenesen előre a belső ajtó alatt. A tömítésnek a lehető legjobban a tartály oldalához kell nyomódnia. Helyesen felhelyezett gumitömítés: Javítás 2021-03-22_9001630796 Copyright: BSH Hausgeräte GmbH Oldal480ettől:9654.21 Az EmotionLight cseréje Az EmotionLight az öblítőtartály külső részének felső felében van. Követelmény: A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. A készülékek szabadon hozzáférhetők. Eltávolította a felső burkolatot (opcionális). Eltávolította a jobb oldali panelt (opcionális).→461
4.21.1 Az EmotionLight eltávolítása
1. Válassza le hátul a rögzítőhorgot (1).
2. Felfelé húzva távolítsa el a tartót (2).
3. Húzza ki a csatlakozóból (a készülék elejének jobb alsó részén van).
4. Távolítsa el az elektromos csatlakozást a tápegységből.
5. Távolítsa el az EmotionLight világítást a készülékből.
4.21.2 Az EmotionLight beszerelése
1. Helyezze a tartót az öblítőtartály vázába (1).
Javítás 2021-03-22_9001630796 Copyright: BSH Hausgeräte GmbH Oldal481ettől:9652. Pattintsa le a rögzítőhorgot (2).
FIGYELEM! Helytelen beszerelés! Kábelsérülés az ajtózsánernél.
Helyezze a kábelt az ajtózsánerhez (a lemezpánt és az öblítő- tartály között) úgy, hogy a mozgó alkatrészek ne károsítsák. A kábelt a jobb alsó részre szerelje be. Javítás 2021-03-22_9001630796 Copyright: BSH Hausgeräte GmbH Oldal482ettől:965Ábra3: Lapos kábel
4. Csatlakoztassa a csatlakozót.
Javítás 2021-03-22_9001630796 Copyright: BSH Hausgeräte GmbH Oldal483ettől:9654.22 A TimeLight cseréje A TimeLight világítást kizárólag egyben cserélje ki. A TimeLight modul az alapburkolat hátsó részéhez van rögzítve. Követelmény: A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. Eltávolította a lábburkolatot.→469 Eltávolította és megfordította az alapburkolatot.→470
