Producttype	Snoerloze reciprozaag
Merk	Kärcher
Model	PGS 418
Nominale spanning	18 V
Aantal slagen	0 – 2500 min⁻¹
Slaglengte	20 mm
Max. zaagdiameter (zonder beugel)	80 mm
Max. zaagdiameter (met beugel)	50 mm
Gewicht (zonder accu)	1,4 kg
Afmetingen (L × B × H)	475 × 89 × 174 mm
Voeding	Lithium-ion accu 18 V (niet inbegrepen)
Gebruik volgens bestemming	Hout, takken zagen
Belangrijkste functies	Rechte, gebogen, vlakke en invalzagen
Milieubescherming	Recyclebare verpakking, apparaat niet bij het huisvuil
Onderhoud en reiniging	Accu verwijderen, ventilatiesleuven reinigen, geen water gebruiken
Veiligheid	Ontgrendelknop, snelspaninrichting, voorste bescherming
Onderdelen en reparatie	Originele accessoires, reparatie alleen door gekwalificeerd personeel
Algemene informatie	Garantie volgens nationale voorwaarden, EU-conformiteitsverklaring
Geluidsdrukniveau (LpA)	94 dB(A), K=3 dB
Geluidsvermogensniveau (LWA)	83 dB(A), K=3 dB
Trillingen (zagen van panelen)	a_h = 6,2 m/s², K=1,5 m/s²
Trillingen (zagen van balken)	a_h = 8,1 m/s², K=1,5 m/s²

Veelgestelde vragen - PGS 418 Kärcher

Hoe vervang ik het zaagblad van de Kärcher PGS 418?

Om het zaagblad te vervangen, draai de snelspaninrichting tegen de klok in en houd vast. Plaats het nieuwe zaagblad, laat dan de inrichting los door met de klok mee te draaien. Controleer of het blad goed gepositioneerd is voor gebruik.

Welk type accu gebruikt de PGS 418?

De reciprozaag PGS 418 werkt met een lithium-ion accu van 18 V uit de Kärcher-serie. De accu is niet in de doos inbegrepen en moet apart worden aangeschaft.

Welke materialen kan ik met deze zaag zagen?

Het apparaat is uitsluitend ontworpen voor het zagen van hout en takken. Het is geschikt voor grove, rechte, gebogen, vlakke en invalzagen. Niet gebruiken op metaal of kunststof.

Hoe start ik de zaag veilig?

Druk voor het starten eerst op de ontgrendelknop en dan op de aan/uit-schakelaar. Dit voorkomt onbedoeld starten. Zorg dat uw handen ver van het blad zijn en het werkstuk goed is vastgezet.

Wat te doen als de zaag stopt tijdens het werk?

Het stoppen kan komen door oververhitting van de motor of een lege accu. Laat de schakelaar los, laat de motor enkele minuten afkoelen of laad de accu op. Als het probleem aanhoudt, neem contact op met de klantenservice.

Hoe maak ik de Kärcher PGS 418 schoon?

Verwijder eerst de accu. Reinig de ventilatiesleuven met een zachte borstel of perslucht. Gebruik nooit water om het apparaat schoon te maken, omdat dit de elektrische componenten kan beschadigen.

Kan ik een telescoopverlenging gebruiken met deze zaag?

Ja, een telescoopverlenging (optioneel accessoire) kan worden gebruikt om takken tot 3,5 m hoogte te zagen. Lees de gebruiksaanwijzing van de verlenging zorgvuldig voor gebruik.

Hoe bewaar ik de zaag na gebruik?

Verwijder de accu en reinig het apparaat. Bewaar het op een droge, goed geventileerde plaats, uit de buurt van bijtende stoffen en extreme temperaturen. Laat het niet buiten staan.

Welke beschermingsuitrusting moet ik dragen?

Draag altijd een veiligheidsbril, antislip handschoenen en gehoorbescherming. Een stofmasker wordt aanbevolen om inademing van houtdeeltjes te voorkomen.

Waar vind ik reserveonderdelen voor de PGS 418?

Gebruik uitsluitend originele Kärcher accessoires en reserveonderdelen. U kunt ze bestellen op www.kaercher.com of bij uw erkende dealer.

GEBRUIKSAANWIJZING PGS 418 Kärcher

Algemene instructies.... 30

Toebehoren en reserveonderdelen 32

Veiligheidsinrichtingen.... 32

Beschrijving apparaat.... 33

Montage 33

Werking 33

Werking beeindigen 34

Vervoer.... 34

Opslag.... 34

Onderhoud 34

Hulp bij storingen 34

Garantie 35

EU-conformiteitsverklaring.... 35

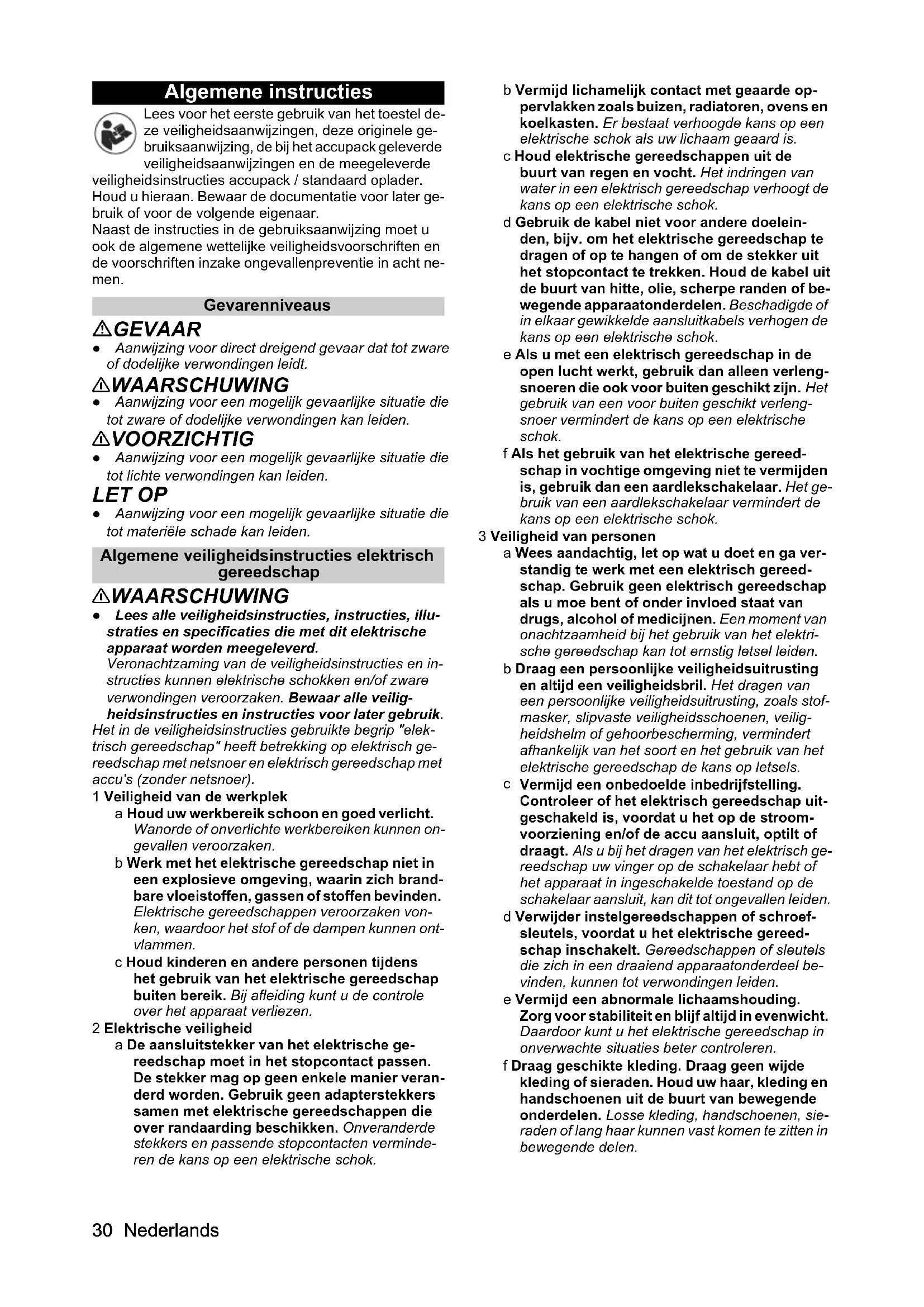

Algemene instructies

Lees voor het eerste gebruik van het toestel deze veiligheidsaanwijzingen, deze originele gebruiksaanwijzing, de bij het accupack geleverde veiligheidsaanwijzingen en de meegeleverde

veiligheidsinstructies accupack / standaard oplader. Houd u hieraan. Bewaar de documentatie voor later gebruik of voor de volgende eigenaar. Naast de instructies in de gebruiksaanwijzing moet u ook de algemene wettelijke veiligheidsvoorschriften en de voorschriften inzake ongevallenpreventie in acht nemen.

Gevarenniveaus

⚠ GEVAAR

- Aanwijzing voor direct dreigend gevaar dat tot zware of dodelijke verwondingen leidt.

⚠ WAARSCHUWING

- Aanwijzing voor een mogelijk gevaarlijke situatie die tot zware of dodelijke verwondingen kan leiden.

⚠VOORZICHTIG

- Aanwijzing voor een mogelijk gevaarlijke situatie die tot lichte verwondingen kan leiden.

LET OP

- Aanwijzing voor een mogelijk gevaarlijke situatie die tot materiële schade kan leiden.

Algemene veiligheidsinstructies elektrisch gereedschap

⚠ WAARSCHUWING

- Lees alle veiligheidsinstructies, instructies, illustraties en specificaties die met dit elektrische apparaat worden meegeleverd. Veronachtzaming van de veiligheidsinstructies en instructies kunnen elektrische schokken en/of zware verwondingen veroorzaken. Bewaar alle veiligheidsinstructies en instructies voor later gebruik. Het in de veiligheidsinstructies gebruikte begrip "elektrisch gereedschap" heeft betrekking op elektrisch gereedschap met netsnoer en elektrisch gereedschap met accu's (zonder netsnoer).

1 Veiligheid van de werkplek

a Houd uw werkbereik schoon en goed verlicht. Wanorde of onverlichte werkbereiken kunnen ongevallen veroorzaken.
b Werk met het elektrische gereedschap niet in een explosieve omgeving, waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrische gereedschappen veroorzaken von- ken, waardoor het stof of de dampen kunnen ont- vlammen.
c Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap buiten bereik. Bij afleiding kunt u de controle over het apparaat verliezen.

2 Elektrische veiligheid

a De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele manier veranderd worden. Gebruik geen adapterstekkers samen met elektrische gereedschappen die over randaarding beschikken. Onveranderde stekkers en passende stopcontacten verminderen de kans op een elektrische schok.

b Vermijd lichamelijk contact met geaarde oppervlakken zoals buizen, radiatoren, ovens en koelkasten. Er bestaat verhoogde kans op een elektrische schok als uw lichaam geaard is.

c Houd elektrische gereedschappen uit de buurt van regen en vocht. Het indringen van water in een elektrisch gereedschap verhoogt de kans op een elektrische schok.

d Gebruik de kabel niet voor andere doeleinden, bijv. om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen of bewegende apparaatonderdelen. Beschadigde of in elkaar gewikkelde aansluitkabels verhogen de kans op een elektrische schok.

e Als u met een elektrisch gereedschap in de open lucht werkt, gebruik dan alleen verlengsnoeren die ook voor buiten geschikt zijn. Het gebruik van een voor buiten geschikt verlengsnoer vermindert de kans op een elektrische schok.

f Als het gebruik van het elektrische gereedschap in vochtige omgeving niet te vermijden is, gebruik dan een aardlekschakelaar. Het gebruik van een aardlekschakelaar vermindert de kans op een elektrische schok.

3 Veiligheid van personen

a Wees aandachtig, let op wat u doet en ga verstandig te werk met een elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onachtzaamheid bij het gebruik van het elektrische gereedschap kan tot ernstig letsel leiden.

b Draag een persoonlijke veiligheidsuitrusting en altijd een veiligheidsbril. Het dragen van een persoonlijke veiligheidsuitrusting, zoals stofmasker, slipvaste veiligheidsschoenen, veiligheidshelm of gehoorbescherming, vermindert afhankelijk van het soort en het gebruik van het elektrische gereedschap de kans op letsels.

c Vermijd een onbedoelde inbedrijfstelling. Controleer of het elektrisch gereedschap uitgeschakeld is, voordat u het op de stroom- voorziening en/of de accu aansluit, optilt of draagt. Als u bij het dragen van het elektrisch gereedschap uw vinger op de schakelaar hebt of het apparaat in ingeschakelde toestand op de schakelaar aansluit, kan dit tot ongevallen leiden.

d Verwijder instelgereedschappen of schroef-sleutels, voordat u het elektrische gereedschap inschakelt. Gereedschappen of sleutels die zich in een draaiend apparaatonderdeel bevinden, kunnen tot verwondingen leiden.

e Vermijd een abnormale lichaamshouding. Zorg voor stabiliteit en blijf altijd in evenwicht. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter controleren.

f Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, handschoenen, sieraden of lang haar kunnen vast komen te zitten in bewegende delen.

g Als stofafzuig- en opvanginrichtingen ge- monteerd kunnen worden, controleer dan of deze aangesloten zijn en juist gebruikt wor- den. Gebruik van een stofafzuiging kan gevaren door stof verminderen.

h Laat de vertrouwdheid die u door veelvuldig gebruik van gereedschap opdoet er niet toe leiden dat u roekeloos wordt en de principes van gereedschapsveiligheid gaat negeren. Een onvoorzichtige handeling kan binnen een fractie van een seconde leiden tot ernstig letsel.

4 Gebruik en behandeling van het elektrische gereedschap

a Vermijd overbelasting van het apparaat. Gebruik voor uw werk het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger in het opgegeven vermogensbereik.

b Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Een elektrisch gereedschap dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet worden gerepareerd.

c Trek de stekker uit het stopcontact en/of verwijder de accu, voordat u instellingen aan het apparaat uitvoert, toebehoren vervangt of het apparaat weglegt. Deze voorzorgsmaatregel verhindert het per ongeluk starten van het elektrische gereedschap.

d Bewaar ongebruikte elektrische gereedschappen buiten het bereik van kinderen. Laat het apparaat niet gebruiken door personen die hiermee niet vertrouwd zijn of die deze instructies niet gelezen hebben. Elektrische gereedschappen zijn gevaarlijk als ze door onervaren personen gebruikt worden.

e Onderhoud elektrische gereedschappen zorgvuldig. Controleer of bewegende delen perfect functioneren en niet klemmen en of onderdelen gebroken of zodanig beschadigd zijn dat de werking van het elektrische gereedschap gevaar loopt. Laat beschadigde onderdelen vóór het gebruik van het apparaat repareren. Vele ongevallen worden door slecht onderhouden elektrische gereedschappen veroorzaakt.

f Houd snijgereedschappen scherp en schoon. Zorgvuldig onderhouden snijgereedschappen met scherpe snijkanten komen minder snel vast te zitten en kunnen beter geleid worden.

g Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen enz. overeenkomstig deze instructies. Houd hierbij rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor ander dan het reglementair gebruik kan tot gevaarlijke situaties leiden.

5 Gebruik en verzorging van accupacks

a Laad de accupack alleen met door de fabrikant goedgekeurde oplaadapparaten. Laders die niet geschikt zijn voor de desbetreffende accu kunnen brand veroorzaken.

b Gebruik het apparaat alleen met een meegeleverde accupack. Het gebruik van andere accupacks kan letsel en brand veroorzaken.

c Houd de accu bij niet-gebruik uit de buurt van metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die kortsluiting van de contacten zouden kunnen veroorza-ken. Kortsluiting kan leiden tot brand of explosions.

d Eventueel kan uit de accupack vloeistof uittreden. Vermijd contact. Als u toch met de vloeistof in contact komt, grondig afspoelen met water. Als de vloeistof in de ogen terechtkomt, onmiddellijk een arts raadplegen. Accuvloeistof kan uitslag en branden van de huis veroorzaken.

e Gebruik geen accu's of gereedschap dat beschadigd of gewijzigd is. Beschadigde of gewijzigde accu's kunnen zich onvoorspelbaar gedragen wat kan leiden tot brand, explosie of letsel.

f Stel de accupack of het gereedschap niet bloot aan te hoge temperaturen of vuur. Contact met vuur of temperaturen boven 130 °C kunnen explosies veroorzaken.

g Volg alle oplaadinstructies en laad het ge-reedschap of de accupack niet op buiten het in de handleiding aangegeven temperatuurbereik. Door onjuist opladen of opladen bij temperaturen buiten het gespecificeerde temperatuurbereik kan de accupack beschadigd raken en het brandgevaar toenemen.

6 Service

a Laat uw elektrisch gereedschap alleen door gekwalificeerd vakpersoneel en alleen met originele reserveonderdelen repareren. Hierdoor wordt gegarandeerd dat de veiligheid van het apparaat behouden blijft.

b Voer nooit onderhoud uit aan beschadigde accupacks. Onderhoud en herstelling van de accupacks mag alleen worden uitgevoerd door de fabrikant of door geautoriseerde dienstverleners.

Veiligheidsinstructies voor reciprozagen

- Houd het elektrische gereedschap bij de geïsoleerde greepvlakken vast wanneer u een klus uitvoert waarbij het zaagaccessoire in aanraking kan komen met verborgen elektriciteitskabels. Contact van het zaagblad met een stroomvoerende leiding kan metalen onderdelen van de apparatuur onder spanning zetten en een elektrische schok veroorzaken.

- Gebruik klemmen om het werkstuk vast te zetten en te ondersteunen op een stabiel platform. Als u het werkstuk met de hand of tegen uw lichaam houdt, wordt het onstabiel en kunt u de controle verliezen.

- Houd elektrisch gereedschap alleen vast bij de geïsoleerde oppervlakken van de handgrepen, omdat het zaagblad in contact kan komen met verborgen stroomkabels. Als het zaagblad in contact komt met een spanningvoerende leiding, kunnen de metalen onderdelen van het apparaat onder spanning komen te staan en een elektrische schok veroorzaken.

- Zoek naar verborgen toevoerleidingen met geschikte detectoren. Vraag zo nodig uw nutsbedrijf om hulp. Contact met elektrische draden kan brand en elektrische schokken veroorzaken. Schade aan een gasleiding kan explosie veroorzaken. Het binnendringen in een waterleiding veroorzaakt materiële schade.

• Uw handen uit de buurt van het zaagblad houden. De onderzijde van het werkstuk niet aanraken. Contact met het zaagblad kan letsel veroorzaken.
• Uw handen uit de buurt van de hefstang en de snelspanner voor het zaagblad houden. Contact met het zaagblad kan letsel veroorzaken.
• Het apparaat alleen op het werkstuk plaatsen als het is ingeschakeld. Er bestaat gevaar voor terugslag als het zaagblad in het werkstuk vastloopt.
• Het apparaat na het snijden uitschakelen. Het zaagblad pas uit het werkstuk trekken nadat het tot stilstand is gekomen. Zo kunt u terugslag voorkomen en het apparaat veilig neerleggen.
• Gebruik alleen onbeschadigde zaagbladen die in perfecte toestand verkeren. Verbogen of botte zaagbladen kunnen breken, de zaagsnede negatief beïnvloeden of tot terugslag leiden
• Het zaagblad na het uitschakelen niet tot stilstand brengen door zijdelingse druk uit te oefenen. Het zaagblad kan beschadigd raken, breken of terugslag veroorzaken.
• Het materiaal goed vastklemmen. Het werkstuk niet met uw hand of voet ondersteunen. Geen voorwerpen of de vloer aanraken wanneer de zaag draait. Er is een risico van terugslag.
• Het werkstuk vastzetten. Een werkstuk dat met een kleminrichting of bankschroef wordt vastgeklemd, wordt steviger vastgehouden dan met de hand.
• Altijd wachten tot de machine tot stilstand is gekomen voordat u deze neerlegt. Het werktuiginzetstuk kan vastlopen waardoor u de controle over het apparaat kunt verliezen.
• Vóór alle werkzaamheden aan de machine (bijv. onderhoud, gereedschapswissel enz.) en bij vervoer en opslag de Aan/Uit-schakelaar in de Uitstand vergrendelen. Bij onbedoelde bediening van de Aan/Uit-schakelaar bestaat gevaar voor letsel.
• Het apparaat beschermen tegen hitte, bijvoorbeeld tegen continu intens zonlicht, alsmede tegen vuur, water en vocht. Er is ontploffingsgevaar.

Extra veiligheidsinstructies

⚠ WAARSCHUWING • Verbrandingsgevaar. Het zaagblad wordt heet tijdens het gebruik. Het zaagblad niet aanraken.

Gevaar van letsel door snijwonden

Voorkom onbedoeld starten van het apparaat.

Zorg ervoor dat de Aan/Uit-schakelaar op Uit staat wanneer u het accupack installeert.

Als het apparaat uit zichzelf uitschakelt door overbelasting, laat dan onmiddellijk de Aan/Uit-schakelaar los.

Wacht tot het apparaat of het accupack weer bedrijfsge-reed is.

⚠ GEVAAR

Niet-reglementair gebruik

Levensgevaar door snijwonden

Gebruik het apparaat alleen volgens de voorschriften.

• Het apparaat is alleen voor privégebruik bedoeld.
• Het apparaat is alleen bedoeld voor het zagen van hout.
• Het apparaat is geschikt voor grove zaagsneden, rechte of gebogen sneden en vlakke zaagsneden.

- Bij gebruik met een takkenbeugel is het apparaat geschikt voor het snijden van takken.

Elk ander gebruik of wijziging van het werktuig is niet toegestaan. Voor risico's die ontstaan door gebruik dat niet is toegestaan, is de gebruiker verantwoordelijk.

Milieubescherming

De verpakkingsmaterialen zijn herbruikbaar. Verwijder verpakkingen op een milieuvriendelijke manier.

Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak bestanddelen zoals batterijen, accu's of olie, die bij onjuiste omgang of verkeerd afvalverwijdering

een potentieel gevaar voor de gezondheid van de mens en voor het milieu kunnen vormen. Voor een correcte werking van het apparaat zijn deze bestanddelen echter noodzakelijk. Voer apparaten met dit symbool niet samen met het huisvuil af.

Instructies betreffende ingrediënten (REACH)

Actuele informatie over ingrediënten vindt u op: www.kaercher.de/REACH

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen een veilige en storingsvrije werking van het apparaat.

Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.com.

Leveringsomvang

De leveringsomvang van het apparaat is op de verpakking afgebeeld. Controleer de inhoud bij het uitpakken op volledigheid. Bij ontbrekend toebehoren of bij transportschade neemt u contact op met uw distributeur.

Veiligheidsinrichtingen

⚠ VOORZICHTIG

Ontbrekende of gewijzigde veiligheidsinrichtingen

Veiligheidsinrichtingen zijn er voor uw veiligheid.

Verander of omzeil veiligheidsinrichtingen nooit.

Ontgrendelingsknop

De ontgrendelingsknop blokkeert de apparaatschakelaar en voorkomt hiermee dat het apparaat ongecontroleerd wordt gestart.

Afbeelding B

① Ontgrendelingsknop AAN/UIT-knop
② AAN/UIT-knop

Voor de inbedrijfstelling van het apparaat eerst de ont-grendelingsknop en dan de AAN/UIT-knop indrukken.

Symbolen op het apparaat

	Algemeen waarschuwingsteken
	Lees vóór de inbedrijfstelling de gebruiksaanwijzing en alle veiligheidsin-structies.
	Draag bij werkzaamheden met het apparaat een geschikte oog- en gehoorbescherming.

Draag bij werkzaamheden met het apparaat antislip en slijtvaste handschoenen.

Omstanders op veilige afstand van het elektrische gereedschap houden.

Stel het apparaat niet bloot aan regen of vocht.

Beschrijving apparaat

In deze gebruiksaanwijzing wordt de maximale uitrusting beschreven. Afhankelijk van het model zijn er verschillen in de leveringsomvang (zie verpakking).

Afbeelding zie pagina's met grafieken Afbeelding A

① Ontgrendelingsknop accupack
② Opname accu
③ Ontgrendelingsknop opname accupack
④ Handgreep
⑤ Ontgrendelingsknop AAN/UIT-knop
⑥ AAN/UIT-knop
⑦ Ontgrendelingsknop takkenbeugel
⑧ Takkenbeugel
⑨ Voorste bescherming
⑩ Snelspanner voor zaagblad
⑪Zaagblad voor hout
⑫*Accupack

* optioneel

Montage

Opname accupack aanbrengen

1. De opname van het accupack in de opname van de reciprozaag schuiven tot het hoorbaar vastklikt.

Afbeelding C

Instructie

Let op de correcte plaatsingl!

Zaagblad monteren

⚠VOORZICHTIG

Gevaar van letsel door scherpe zaagtanden

Draag bij alle werkzaamheden aan het apparaat een veiligheidsbril en veiligheidshandschoenen.

Afbeelding F

1. De snelspan-inrichting linksom draaien en vasthouden.
2. Het zaagblad installeren.
3. De snelspan-inrichting rechtsom terug in de uitgangspositie draaien.

Instructie

Na het monteren van het zaagblad controleren of het goed zit.

Takkenbeugel monteren

⚠VOORZICHTIG

Gevaar van letsel door scherpe zaagtanden

Draag bij alle werkzaamheden aan het apparaat een veiligheidsbril en veiligheidshandschoenen.

Afbeelding E

1. Ontgrendelingsknop voor de takkenbeugel indrukken.
2. Takkenbeugel in de geleider schuiven tot hij vastklikt.

Accupack monteren

1. Het accupack in de opname voor het accupack schuiven.

Afbeelding G

Werking

Apparaat inschakelen

1. De ontgrendelingsknop indrukken.
   Afbeelding H
2. Het apparaat inschakelen met de Aan/Uit-schake-laar.

Apparaat uitschakelen

1. De Aan/Uit-schakelaar loslaten.

Afbeelding H

Zaagtechnieken

⚠VOORZICHTIG

Gevaar van letsel door scherpe zaagbladen

Draag bij alle werkzaamheden aan het apparaat een veiligheidsbril en veiligheidshandschoenen.

Vlakke sneden zonder takkenbeugel

Instructie

Bij het zagen van dikkere takken of planken werken ZONDER takkenbeugel. Het te zagen stuk moet tegen de voorste afscherming aan liggen. Bij het zagen van ronde stukken een schommelende beweging maken.

1. Apparaat inschakelen.

2. Met gelijkmatige druk zagen.

Afbeelding I

Insteken zonder takkenbeugel

Instructie

Bij het zagen van dikkere takken of planken werken ZONDER takkenbeugel. Het te zagen stuk moet tegen de voorste afscherming aan liggen. Bij het zagen van ronde stukken een schommelende beweging maken.

1. De onderrand van de voorste afscherming op het werkstuk plaatsen.

2. Apparaat inschakelen.

3. De zaag naar voren kantelen en het zaagblad in het werkstuk steken.

4. De zaag verticaal positioneren en langs de zaaglijn zagen.

Afbeelding J

Vlakke sneden met takkenbeugel

1. De zaag met takkenbeugel, met lichte druk op het werkstuk plaatsen.
2. Apparaat inschakelen.
3. Met gelijkmatige druk zagen.
   Afbeelding K

Zagen met telescopisch verlengstuk

Instructie

Het telescopische verlengstuk is een optioneel toebehoren voor het zagen van houtachtige planten en takken tot op 3,5 m hoogte.

Instructie

Lees de gebruiksaanwijzing vóór het gebruik van het telescopische verlengstuk.

Werking beëindigen

1. De accupack uit het apparaat verwijderen (zie hoofdstuk Accupack verwijderen).
2. Het apparaat reinigen (zie hoofdstuk Reiniging van het apparaat).

Accupack verwijderen

Instructie

Verwijder bij langdurige werkonderbrekingen de accupack uit het apparaat en bescherm hem tegen onbevoegd gebruik.

1. Het accupack uit de opname voor het accupack verwijderen.

Afbeelding L

Takkenbeugel demonteren

⚠VOORZICHTIG

Letselgevaar door scherpe messen

Draag bij alle werkzaamheden aan het apparaat een veiligheidsbril en veiligheidshandschoenen.

Afbeelding N

1. Ontgrendelingsknop voor de takkenbeugel indrukken.
2. De takkenbeugel naar voren trekken.

Zaagblad demonteren

⚠ VOORZICHTIG

Letselgevaar door scherpe messen

Draag bij alle werkzaamheden aan het apparaat een veiligheidsbril en veiligheidshandschoenen.

Afbeelding M

1. De zaagbladspanner linksom draaien en vasthouden.
2. Het zaagblad eruit trekken.
3. De zaagbladspanner rechtsom terug in de uitgangspositie draaien.

Vervoer

⚠VOORZICHTIG

Niet-naleving van het gewicht

Gevaar voor letsel en beschadiging

Neem bij het transport en de opslag het gewicht van het apparaat in acht.

⚠VOORZICHTIG

Ongecontroleerd starten

Vóór het vervoer de accu uit het apparaat nemen.

1. Bij het transport in voertuigen het apparaat conform de geldende richtlijnen tegen wegglijden en omvallen beveiligen.

Opslag

⚠VOORZICHTIG

Niet in acht nemen van het gewicht

Gevaar voor letsel en beschadiging

Houd bij de opslag rekening met het gewicht van het apparaat.

⚠VOORZICHTIG

Ongecontroleerd starten

Voordat het apparaat wordt opgeborgen de accu uit het apparaat nemen.

1. Het apparaat reinigen, zie hoofdstuk Reiniging van het apparaat.
2. Het apparaat op een droge en hoed geventileerde plaats bewaren. Uit de buurt houden van corroderende stoffen zoals tuinchemicaliën en zouten. Het apparaat niet buiten opslaan.

Onderhoud

Reiniging van het apparaat

⚠VOORZICHTIG

Ongecontroleerd starten

Letsel door snijden

Neem voor alle werkzaamheden aan het apparaat de accupack uit het apparaat.

Instructie

De machine en de ventilatie-openingen altijd schoon houden om veilig en goed te kunnen werken.

Hulp bij storingen

Storingen hebben vaak oorzaken die eenvoudig met behulp van het volgende overzicht kunnen worden verholpen. Neem bij twijfel of storingen die hier niet worden vermeld contact op met de erkende klantenservice.

Hoe ouder de accupack is, hoe lager de capaciteit ook bij goed onderhoud wordt, zodat ook in volledig opgeladen toestand niet meer de volledige looptijd wordt bereikt. Dit is geen defect.

Fout Oorzaak Remedie
Apparaat start niet	Accupack is niet correct geplaatst.	Accupack in de opname schuiven tot deze vergrendelt.
	De opname accupack is niet goed ge-plaatst/vastgezet.	De opname accupack in de opname schui-ven tot deze hoorbaar vergrendelt.
	Accupack is leeg. ● Accupack opladen.
	Accupack is defect. ● Accupack vervangen.
Apparaat stopt tijdens be-drijf	De motor is oververhit	De werkzaamheden onderbreken en de motor laten afkoelen.
	Het accupack is leeg. ● Het accupack opladen.
Zaagblad kan niet worden geplaatst of verwijderd	Zaagbladspanner staat niet in de juiste posi-tie	Zaagbladspanner in de juiste positie zetten.

Garantie

In elk land gelden de garantievoorwaarden die door onze verantwoordelijke verkoopmaatschappij zijn uitgegeven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een materiaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde geautoriseerde klantenservice. (adres zie achterzijde)

Technische gegevens
PGS 4-18

Gegevens capaciteit apparaat
Nominale spanning V 18
Slagfrequentie /min 0-2500
Slaglengte mm 20
Diameter snijgoed (max.) zonder takkenbeugel	mm 80
Diameter snijgoed (max.) met takkenbeugel	mm 50
Afmetingen en gewichten
Gewicht (zonder accupack) kg 1,4
Lengte x breedte x hoogte mm 475 x 89	x 174

Technische wijzigingen voorbehouden.

Informatie over geluid en trillingen

Totale trillingswaarden a_h (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 62841-2-11: Zagen van spaanplaat: a_h,B = 6,2m/s^2 , K = 1,5m/s^2 , Zagen van houten balken: a_h,WB = 8,1m/s^2 , K = 1,5m/s^2 . Geluidsemissiewaarden bepaald volgens EN 62841-2-11. Typisch is het A-gewogen geluidsdrukniveau van het product 94 dB(A) en het geluidsvermogensniveau 83 dB(A), K = 3 dB en in combinatie met verlenging (2.445-247.0) is typisch het A-gewogen geluidsvermogensniveau 91 db(A) en het geluidsdrukniveau 82 dB(A), K = 3 dB. Gehoorbescherming dragen! In combinatie met verlenging (2.445-247.0): ah=5,6 m/s², K = 1,5m/s^2 . Het in deze handleiding vermelde trillingsniveau is gemeten volgens een in EN 62841 genormaliseerde meetmethode en kan worden gebruikt om elektrisch gereedschap met elkaar te vergelijken. Het is ook geschikt voor een voorlopige beoordeling van de trillingsbelasting.

⚠ WAARSCHUWING

De trillings- en geluidsemissies tijdens het gebruik van het elektrisch gereedschap kunnen afwijken van de aangegeven waarden, afhankelijk van de manier waarop het elektrisch gereedschap wordt gebruikt, en in het bijzonder van het type werkstuk dat wordt bewerkt.

Instructie

Beperk de geluidsontwikkeling tot een minimum!

• Gebruik alleen apparatuur die perfect werkt.
• Onderhoud en reinig het apparaat regelmatig.
• Pas uw werkwijze aan naar gelang van het apparaat.
  • Voorkom overbelasting van het apparaat.
• Laat het apparaat eventueel controleren.
• Schakel het apparaat uit wanneer u het niet gebruikt.
  • Draag handschoenen.

⚠ VOORZICHTIG

Restrisico's

Zelfs als u dit elektrische gereedschap volgens de instructies bedient, blijven er altijd restrisico's bestaan. De volgende gevaren kunnen zich voordoen in verband met het ontwerp en de constructie van dit elektrische gereedschap:

• Longschade indien geen geschikt stofmasker wordt gedragen.
• Gehoorschade als geen geschikte gehoorbescherming wordt gedragen.
• Schade aan de gezondheid als gevolg van handarmtrillingen bij langdurig gebruik of onjuiste geleiding en onderhoud.

EU-conformiteitsverklaring

Hiermee verklaren wij dat de hierna vermelde machine op basis van het ontwerp en type en in de door ons op de markt gebrachte uitvoering voldoet aan de relevante veiligheids- en gezondheidsvereisten van de EU-richtlijnen. Bij een niet door ons goedgekeurde wijziging van de machine verliest deze verklaring zijn geldigheid.

Relevante EU-richtlijnen

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

Toegepaste geharmoniseerde normen

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 62841-1: 2015 + AC: 2015

EN 62841-2-11: 2016 + A1: 2020

EN ISO 11680-1:2011

EN IEC 63000: 2018

De ondergetekenden handelen in opdracht en met volmacht van de directie.

Gevolmachtigde voor de documentatie:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Piemērotie saskaņotie standarti

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 62841-1: 2015 + AC: 2015

EN 62841-2-11: 2016 + A1: 2020

EN ISO 11680-1:2011

EN IEC 63000: 2018
