Producttype	Digitale multimeter
Merk	Pancontrol
Model	PAN Minimeter
Meetcategorie	CAT III 600 V
Maximale spanning ten opzichte van aarde	600 V AC/DC
Display	3½ digit (1999 counts)
Afmetingen	150 x 70 x 50 mm
Gewicht	195 g
Voeding	2 AAA 1,5 V batterijen
Zekeringen	F 200 mA / 600 V en F 10 A / 600 V
Hoofdfuncties	AC/DC spanning, DC stroom, weerstand, diode test, continuïteitstest, batterijtest, contactloze spanningstester (NCV)
DC spanningsbereiken (V=)	200 mV, 2 V, 20 V, 200 V, 600 V
AC spanningsbereiken (V~)	200 V, 600 V
DC stroombereiken (A=)	2000 µA, 200 mA, 10 A
Weerstandsbereiken (Ω)	200 Ω, 2 kΩ, 20 kΩ, 200 kΩ, 20 MΩ
Diode test	Open circuit spanning max. 2,4 V
Continuïteitstest	Drempel < 30 Ω, geluidssignaal en groene LED
Achtergrondverlichting	Ja (2 seconden indrukken van de knop)
Zaklamp	Ja (speciale knop, automatisch uitschakelen na 3 min)
Data Hold	Ja (HOLD knop)
Automatische uitschakeling	Na 10 minuten inactiviteit
Onderhoud en reiniging	Reinigen met een vochtige doek en een mild schoonmaakmiddel. Gebruik geen oplosmiddelen.
Garantie	2 jaar (wettelijk)
Veiligheid	Dubbele isolatie, CE-conformiteit (EN-61010)

Veelgestelde vragen - PAN Minimeter Pancontrol

Hoe meet ik een gelijkspanning met de PAN Minimeter?

Zet de draaischakelaar op V=. Sluit de meetsnoeren aan: de zwarte draad in de COM aansluiting en de rode draad in de VΩmA aansluiting. Raak de meetpunten met de meetpennen. Lees de waarde op het display. Als de polariteit is omgedraaid, verschijnt een minteken (-).

Hoe meet ik een gelijkstroom met deze multimeter?

Zet de draaischakelaar op A=. Sluit de rode draad aan op de 10A aansluiting voor stromen tot 10 A, of op de VΩmA aansluiting voor stromen tot 200 mA. Schakel de stroomtoevoer naar het circuit uit, open het circuit en plaats de multimeter in serie. Zet de stroom weer aan en lees de waarde. Let op: overschrijd nooit het maximale bereik.

Hoe gebruik ik de contactloze spanningstester (NCV)?

Zet de draaischakelaar op NCV. Houd de bovenkant van de multimeter (sensor) dicht bij een kabel of stopcontact (< 5 mm). Bij aanwezigheid van wisselspanning gaat de LED branden: groen voor lage spanning (weergave L), rood voor hoge spanning (weergave H). Er klinkt een geluidssignaal. Let op: ook zonder alarm kan er gevaarlijke spanning aanwezig zijn.

Wat betekent de weergave 'OL' op het display?

OL staat voor OverLoad (overbelasting). Dit geeft aan dat de gemeten waarde het geselecteerde bereik overschrijdt. Selecteer een hoger bereik met de draaischakelaar.

Hoe vervang ik de batterij van de PAN Minimeter?

Wanneer het symbool voor een bijna lege batterij verschijnt, schakelt u het apparaat uit en verwijdert u de meetsnoeren. Open het batterijvak aan de achterkant. Vervang de twee AAA 1,5 V batterijen met de juiste polariteit. Sluit het batterijvak.

Hoe vervang ik een zekering?

Schakel het apparaat uit en verwijder alle snoeren. Open de behuizing. Vervang de defecte zekering door een zekering van hetzelfde type: F 200 mA / 600 V of F 10 A / 600 V. Zorg dat deze goed op zijn plaats zit. Sluit de behuizing.

Hoe gebruik ik de Data Hold functie?

Tijdens het meten drukt u op de HOLD knop om de weergegeven waarde 'vast te zetten'. Het symbool HOLD verschijnt. U kunt dan de meetpennen verwijderen en de waarde aflezen. Druk nogmaals op HOLD om uit te schakelen.

Waarom schakelt de multimeter vanzelf uit?

De PAN Minimeter is uitgerust met een automatische uitschakeling na 10 minuten inactiviteit om batterijen te sparen. Om hem weer aan te zetten, draait u de draaischakelaar naar OFF en vervolgens naar de gewenste functie.

Hoe test ik een diode met deze multimeter?

Zet de draaischakelaar op de stand diode test / continuïteit (diode symbool). Sluit de meetsnoeren aan (COM en VΩmA). Raak de anode aan met de rode punt en de kathode met de zwarte punt. De normale doorlaatspanning is 400 tot 700 mV. Als de diode defect is, geeft het display 0 mV of OL aan in beide richtingen.

Wat zijn de essentiële veiligheidsmaatregelen?

Overschrijd nooit de maximale spanning van 600 V ten opzichte van aarde. Gebruik snoeren in goede staat en houd ze vast bij de geïsoleerde handgrepen. Meet nooit weerstand of continuïteit op een circuit onder spanning. Vervang lege batterijen onmiddellijk. Open het apparaat alleen nadat u de stroom hebt uitgeschakeld en de snoeren hebt verwijderd.

GEBRUIKSAANWIJZING PAN Minimeter Pancontrol

1. Inleiding 61
2. Levering....61
3. Algemene veiligheidsrichtlijnen 62
4. Uitleg van de symbolen aan het toestel 64
5. Bedieningselementen en aansluitbussen 65
6. Het display en zijn symbolen 66
7. Technische gegevens....67
8. Bediening 69
9. Onderhoud 72
10. Garantie en reserveonderdelen 73

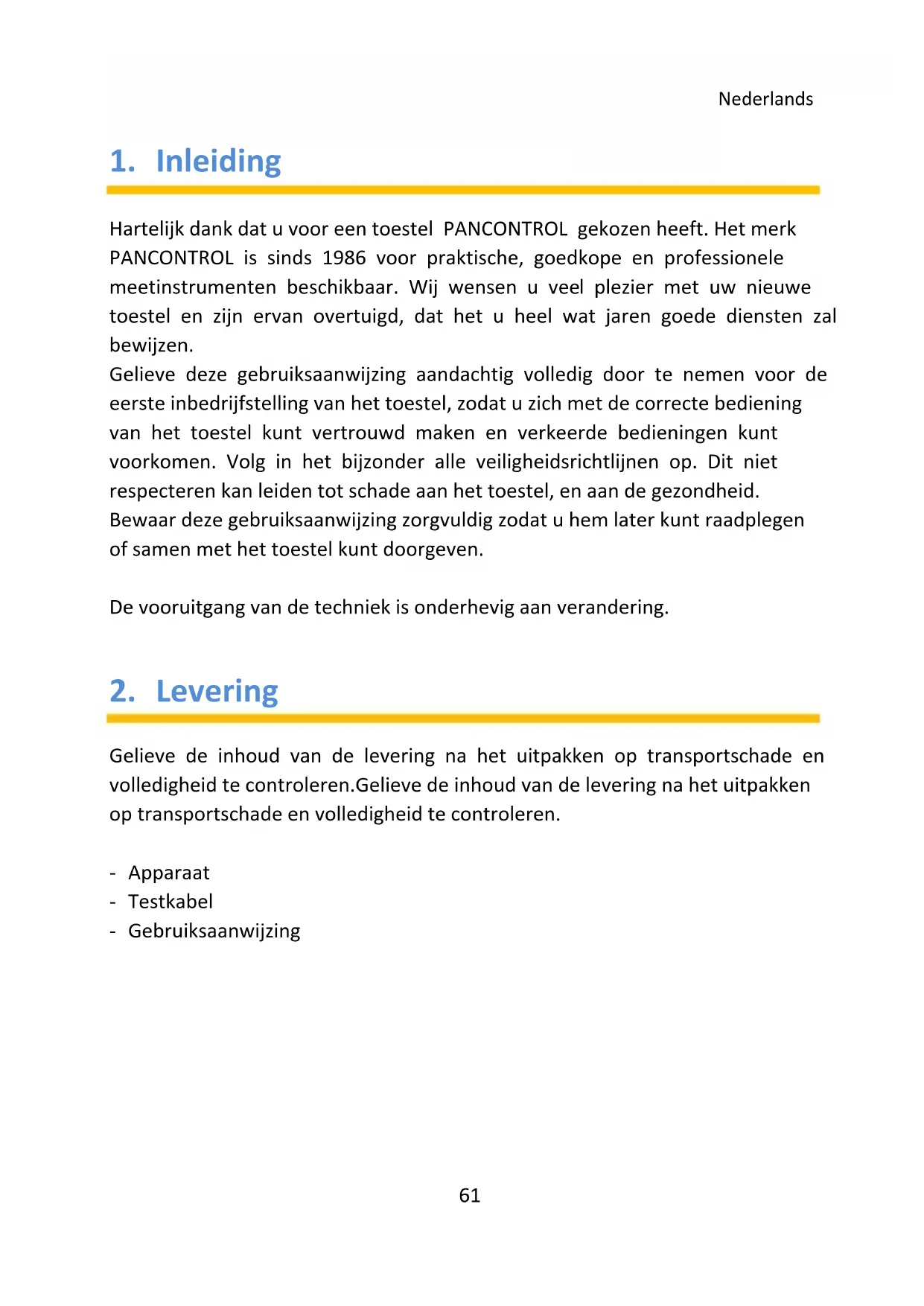

1. Inleiding

Hartelijk dank dat u voor een toestel PANCONTROL gekozen heeft. Het merk PANCONTROL is sinds 1986 voor praktische, goedkope en professionele meetinstrumenten beschikbaar. Wij wensen u veel plezier met uw nieuwe toestel en zijn ervan overtuigd, dat het u heel wat jaren goede diensten zal bewijzen.

Gelieve deze gebruiksaanwijzing aandachtig volledig door te nemen voor de eerste inbedrijfstelling van het toestel, zodat u zich met de correcte bediening van het toestel kunt vertrouwd maken en verkeerde bedieningen kunt voorkomen. Volg in het bijzonder alle veiligheidsrichtlijnen op. Dit niet respecteren kan leiden tot schade aan het toestel, en aan de gezondheid.

Bewaar deze gebruiksaanwijzing zorgvuldig zodat u hem later kunt raadplegen of samen met het toestel kunt doorgeven.

De vooruitgang van de techniek is onderhevig aan verandering.

2. Levering

Gelieve de inhoud van de levering na het uitpakken op transportschade en volledigheid te controleren. Gelieve de inhoud van de levering na het uitpakken op transportschade en volledigheid te controleren.

• Apparaat
• Testkabel
• Gebruiksaanwijzing

3. Algemene veiligheidsrichtlijnen

Om een veilig gebruik van het toestel te garanderen, gelieve alle veiligheids- en gebruiksmaatregelen in deze handleiding op te volgen.

• Ga voor gebruik na of de testkabel en het toestel onbeschadigd zijn en probleemloos functioneren. (bv. aan bekende spanningsbronnen).
• Het toestel mag niet meer gebruikt worden als de behuizing of de testkabels beschadigd zijn, als een of meerdere functies uitvallen, als er geen werking meer wordt weergegeven of als u vermoedt, dat er iets niet in orde is.
• Als de veiligheid van de gebruiker niet kan worden gegarandeerd, moet het toestel buiten bedrijf worden gezet en tegen gebruik worden beveiligd.
• Bij het gebruik van dit toestel mogen de testkabels uitsluitend aan de grepen achter de vingerbescherming worden aangeraakt - de testtoppen niet aanraken.
• Aard nooit bij het uitvoeren van elektrische metingen. Raak in geen geval vrijliggende metalen buizen, armaturen enz. aan, die een aardingspotentiaal kunnen hebben. Zorg voor isolatie van je lichaam door droge kleding, rubberen schoenen, rubberen matten of andere gecontroleerde isolatiematerialen.
• Stel het toestel zo op, dat het bedienen van scheidingsinrichtingen naar het net niet moeilijker wordt.
• Stel de draaischakelaar altijd voor het begin van de meting in op het gewenste meetbereik en zet de meetbereiken correct vast.
• Als de grootte van de te meten waarde onbekend is, begint u altijd met het hoogste meetbereik aan de draaiknop. Verminder die dan indien nodig stapsgewijs.
• Als het meetbereik tijdens het meten veranderd moet worden, koppel de testpunten dan eerst los van het te meten circuit.
• Draai nooit met de draaiknop tijdens een meting, maar doe dat uitsluitend in spanningsloze toestand.

• Laat nooit spanningen of stroom toe aan het meettoestel als die de maximale waarde overschrijden die op het toestel zijn aangegeven.

• Onderbreek de spanningstoevoer en ontlaad de filtercondensatoren in de spanningstoevoer, voordat u weerstanden meet of dioden controleert.

• Sluit de kabel van het meettoestel nooit op een spanningsbron aan terwijl de draaiknop op stroomsterkte, weerstand of diodetest is ingesteld. Dat kan leiden tot beschadiging aan het toestel.
• Verwijder de batterij onmiddellijk zodra het batterijsymbool op het schermpje verschijnt.
• Schakel altijd uit het toestel alvorens het apparaat om te wisselen van de accu of de zekering te openen.
• Verwijder het meettoestel nooit met afgenomen achterkantbedekking of met open batterij- of zekeringenvak.
• Gebruik het toestel niet in de buurt van sterke magneetvelden (bv. lastranformator), omdat die de weergave kunnen vervalsen.
• Gebruik het toestel nooit in open lucht, in een vochtige omgeving of in omgevingen die aan sterke temperatuurschommelingen onderhevig zijn.
• Bewaar het toestel niet in rechtstreeks zonlicht.
• Als u het toestel langere tijd niet gebruikt, verwijder dan de batterij.
• Als het toestel aangepast of gewijzigd wordt, is de betrouwbaarheid niet langer gegarandeerd. Bovendien vervallen alle garantie- en aansprakelijkheidsvorderingen.
• Controleer vóór elke meting de functie op een betrouwbaar functionerende spanningsbron.

4. Uitleg van de symbolen aan het toestel

CE		Overeenstemming met de EU-laagspanningsrichtlijn (EN-61010)
		Beschermende isolatie: Alle onderdelen onder spanning zijn dubbel geïsoleerd
		Gevaar! Volg de richtlijnen in de gebruiksaanwijzing op!
		Gevaarlijke spanning!
		Dit product kan op het einde van zijn levenscyclus niet met het gewone huishoudelijke afval worden meegegeven, maar moet op een inzamelplaats voor de recyclage van elektrische en elektronische toestellen worden afgegeven.
CAT III		Het toestel is bedoeld voor metingen in de installatie van het gebouw. Dat zijn bijvoorbeeld metingen aan verdelers, vermogensschakelaars, de bekabeling, schakelaars, stopcontacten van de vaste installatie, toestellen voor industrieel gebruik en vast geïnstalleerde motoren.
600 V		max. spanning tegen aarding (AC / DC)
FUSED		Stroom-meetbereik beveiligd
		Gelijkspanning/-stroom (DC)
		Wisselspanning (AC)
		Zekering(en)
		Batterijcompartiment / Batterijtest
		Aardingssymbool (max. spanning tegen aarding)

5. Bedieningselementen en aansluitbussen

Opmerking de Fig. 1

1. Non-contact spanning tester (NCV) - Sensor
2. NCV - Weergave (groen / rode / rode)
3. Weergave
4. Punt verlichting (Zaklamp)
5. Functieknoppen (betekenis zie hieronder.)
6. Draaiknop
7. Multifunctionele aansluiting
8. 10 A-aansluiting
9. Gemeenschappelijke aansluitbus (COM)

De functietoetsen en hun betekenissen

	Punt verlichting (Zaklamp)
[70xH]	AchtergrondverlichtingDATA HOLD (weergegeven waarde behouden)

De draaiknop en zijn symbolen

OFF	Toestel uitgeschakeld
NCV	Non-contact spanning tester
V ~	Meting wisselspanningBatterijtest
	Meting gelijkstroom(Wisselstroom metingen zijn niet mogelijk.)Doorgangstest / Diodentest
Ω	Weerstandsmeting
V =	Meting gelijkspanning

6. Het display en zijn symbolen

Opmerking de Fig. 2

	Toestel op
DC	Gelijkspanning/-stroom
AC	Wisselspanning
V	Meting gelijkspanning / Meting wisselspanning
A	Meting gelijkstroom(Wisselstroom metingen zijn niet mogelijk.)
Ω	Weerstandsmeting
	Diodentest
	Doorgangstest actief
	Minteken
	DATA HOLD
	Non-contact spanning tester
[waart]	Batterij zwak
OL	Overbelastingsweergave

Weergave:	3 1/2 Cijferige (naar 1999)
Overbelastingsweergave:	OL
Polariteit:	automatisch (minteken voor negatieve polariteit)
Categorie	CAT III 600 V
max. spanning tegen aarding:	600 V AC / DC
Bescherming overbelasting:	600 V
Doorgangstest:	Piepend geluid in minder dan 30 Ω
Diodentest:	Nullastspanning: max. 2,4 V
Stroomvoorziening:	2 x 1,5 V (AAA) Batterij(en)
Zekering(en):	F 200 mA / 600 VF 10A / 600 V
Bedrijfsvoorwaarden:	0o C naar 40o C / <80%Luchtvochtigheid
Opslagvoorwaarden:	-10o C naar 50o C (Verwijder de batterij als Luchtvochtigheid >70%)
Gewicht:	ca. 195 g
Afmeting:	150 x 70 x 50 mm

Functie	Bereik	Resolutie	Nauwkeurigheid in % van weergegeven waarde *)
Gelijkspanning (V=)	200 mV	0,1 mV	±(0,5% +2 digits)
	2 V	0,001 V
	20V	0,01 V
	200 V	0,1 V
	600 V	1 V	±(0,8% + 2 digits)
Wisselspanning (V~)	200 V	0,1 V	±(1,2% + 10 digits)
	600 V	1 V
Gelijkstroom (A=)	2000 μA	1 μA	±(1,0% + 2 digits)
	200 mA	0,1 mA	±(1,5% + 2 digits)
	10 A	0,01 A	±(3,0% + 2 digits)
Weerstand (Ω)	200 Ω	0,1 Ω	±(0,8% + 3 digits)
	2 kΩ	0,001 kΩ	±(0,8% + 2 digits)
	20 kΩ	0,01 kΩ
	200 kΩ	0,1 kΩ
	20 MΩ	0,01 MΩ	±(1,2% + 3 digits)

Functie	Bereik	Weergave
Diodentest	1 V	Spanningsval
Doorgangstest	< 30 Ω	LED groen / Akoestisch signaal
Non-contact spanning tester	Low	LED groen / Akoestisch signaal
	High	LED rode / Akoestisch signaal
Batt. Test	1,5 V / Interne belasting 100 Ω	Voltage meting met lading
	9 V / Interne belasting 400 Ω

8. Bediening

• Let op de algemene veiligheidsrichtlijnen (hoofdstuk 3)
• Raadpleeg de schetsen op de eerste pagina's van deze handleiding.
• Schakel het meettoestel altijd uit (OFF) als u het niet gebruikt.

Punt verlichting (Zaklamp)

Bij omstandigheden met weinig licht u het meetpunt verlichten. Om in en uit te schakelen, drukt u op de knop (3). (Schakelt atomair na 3 minuten.)

Achtergrondverlichting

De achtergrondverlichting op of uit te schakelen, druk twee seconden op de knop (3).

DATA HOLD (weergegeven waarde behouden)

Als de indicator tijdens de meting niet zichtbaar is, kan de meetwaarde met de HOLD-knop (3) worden vastgehouden. Daarna kan het meettoestel van het meetobject worden losgekoppeld en kan de waarde die de indicator weergeeft worden afgelezen.

Om de meetwaarde aan de display te „bevriezen“, drukt u een keer op de functieknop HOLD. Het "HOLD"-symbool verschijnt op het display. Voor de deactivatie nog eens de HOLD-knop indrukken.

Automatische uitschakeling

Als geen verdere metingen worden uitgevoerd, schakelt het apparaat automatisch na 10 minuten uit.

Voltage meting (AC / DC)

1. Zet de draaiknop op de positie V\~ of V=
2. Raak de meetpunten met de toppen van de sonde.
3. Als de weergegeven waarde stabiliseert, leest u het display af. DC: Bij omgekeerde polariteit wordt er op het display een minteken (-) voor de waarde getoond.

1. Zet de draaiknop op de positie NCV
2. Houd de bovenkant van de meter vast aan een stopcontact of kabel (<5 mm). Als het gaat om afwisselende spanning, de LED-display (3) brandt.
   Bij lage wisselspanning - of grotere afstand - toont de indicator "L" (low), brandt de groene LED en klinkt er een pieptoon.
   Bij hogere afwisselende spanning, toont het display "H" (high), de twee rode Led's licht op en een hoger signaal geluid klinkt.

Opgelet!

Zelfs zonder een alarm, kan gevaarlijke spanning worden betrokken! Dit hangt af van verschillende factoren. Daarom, indien nodig, neem contact op de nul spanning met de voltmeter.

Meting gelijkstroom (DC)

(Wisselstroom metingen zijn niet mogelijk.)

1. Zet de draaiknop op de positie A=
2. Schakel de stroom voor het te testen schakelcircuit uit en open het schakelcircuit op het punt waarop u de stroomsterkte wilt meten.
3. Draai de stroom weer aan en raak de meetpunten aan met de test tips.
4. Als de weergegeven waarde stabiliseert, leest u het display af. Bij omgekeerde polariteit wordt er op het display een minteken (-) voor de waarde getoond.

Opgelet!

Om elektrische schokken te voorkomen, schakelt u de stroom uit van het geteste apparaat en ontlaadt u alle condensatoren voordat u de volgende metingen uitvoert.

Weerstandsmeting

1. Zet de draaiknop op de positie Ω

2. Raak de meetpunten met de toppen van de sonde.

3. Als de weergegeven waarde stabiliseert, leest u het display af.

Diodentest / Doorgangstest

Het apparaat onderscheidt automatisch tussen Doorgangstest en diode testen.

1. Zet de draaiknop op de positie

1. Raak de meetpunten met de toppen van de sonde.

Diodentest:

1. De doorlaatspanning geeft 400 tot 700 mV aan. De blokkeerspanning geeft "OL" aan. Defecte dioden geven in beide richtingen een waarde van 0 mV of "OL" aan.

Doorgangstest:

1. Als er een weerstand is < 30 Ω, hoort u een pieptoon. Wanneer het circuit open is, toont het display "OL".

Batterijtest

1. Zet de draaiknop op de positie
2. Raak de meetpunten met de toppen van de sonde.
3. Als de weergegeven waarde stabiliseert, leest u het display af. Het apparaat toont de spanning van de geteste batterij onder belasting.

9. Onderhoud

Reparaties aan dit toestel mogen uitsluitend door gekwalificeerde vakmensen worden uitgevoerd.

Bij verstoorde functies van het meettoestel test u:

• Functie en polariteit van de batterij
• Functie van de zekeringen (indien aanwezig)
• Of de testkabels volledig tot de aanslag zijn ingestoken en in goede toestand zijn. (Controle via doorgangstest)

Opgelet!

Schakel altijd uit het toestel en de test leads uit alle bronnen van spanning te verwijderen alvorens het apparaat om te wisselen van de accu of de zekering te openen.

De batterij(en) vervangen

Zodra het batterijsymbool of BATT op het display verschijnt, vervangt u de batterij.

1. Openen van het apparaat.
2. Vervang de gebruikte batterij door een nieuwe - Let op de juiste polariteit
3. Sluit het apparaat.
4. Breng lege batterijen op de juiste plaats binnen.

Vervangen van de zekering(en)

1. Openen van het apparaat.
2. Trek de defecte zekering voorzichtig uit de houder.
3. Steek een nieuwe zekering in en controleer of die goed zit. Gebruik alleen gelijkwaardig zekering.
4. Sluit het apparaat.

Reiniging

Bij vervuilingen moet u het toestel met een vochtige doek en wat gewoon schoonmaakmiddel reinigen. Let erop, dat er geen vloeistof in het toestel komt! Geen agressieve reinigings- of oplosmiddelen gebruiken!

10. Garantie en reserveonderdelen

Voor dit toestel geldt de wettelijke garantie van 2 jaar vanaf datum van aankoop (volgens aankoopbewijs). Reparaties aan dit toestel mogen uitsluitend nog door overeenkomstig geschoold vakpersoneel worden uitgevoerd.

Meer informatie over de behandeling van klachten is te vinden op:

Als er nood is aan vervangstukken of bij vragen of problemen, gelieve u te wenden tot uw gespecialiseerde handelaar of tot:

KRYSTUFEK.at

Dipl.Ing. Ernst KRYSTUFEK GmbH & Co KG

Fout- en drukfouten voorbehouden.

Wenen, April 2021

PANCONTROL.at

Bruksanvisning

PAN Minimeter

Digital multimeter

Innehåll

Preizkus kontinuiteto:
