Typ produktu	Digitální multimetr
Značka	Pancontrol
Model	PAN Minimeter
Kategorie měření	CAT III 600 V
Maximální napětí proti zemi	600 V AC/DC
Displej	3 1/2 místa (1999 bodů)
Rozměry	150 x 70 x 50 mm
Hmotnost	195 g
Napájení	2 baterie AAA 1,5 V
Pojistky	F 200 mA / 600 V a F 10 A / 600 V
Hlavní funkce	Střídavé napětí/stejnosměrné napětí, stejnosměrný proud, odpor, test diody, kontrola spojitosti, test baterie, bezkontaktní tester napětí (NCV)
Rozsahy stejnosměrného napětí (V=)	200 mV, 2 V, 20 V, 200 V, 600 V
Rozsahy střídavého napětí (V~)	200 V, 600 V
Rozsahy stejnosměrného proudu (A=)	2000 µA, 200 mA, 10 A
Rozsahy odporu (Ω)	200 Ω, 2 kΩ, 20 kΩ, 200 kΩ, 20 MΩ
Test diody	Maximální napětí naprázdno 2,4 V
Kontrola spojitosti	Práh < 30 Ω, zvukový signál a zelená LED
Podsvícení	Ano (dlouhý stisk 2 s na tlačítko)
Svítilna	Ano (samostatné tlačítko, automatické vypnutí po 3 min)
Data Hold	Ano (tlačítko HOLD)
Automatické vypnutí	Po 10 minutách nečinnosti
Údržba a čištění	Čistěte vlhkým hadříkem a jemným čisticím prostředkem. Nepoužívejte rozpouštědla.
Záruka	2 roky (zákonná)
Bezpečnost	Dvojitá izolace, shoda CE (EN-61010)

Často kladené otázky - PAN Minimeter Pancontrol

Jak měřit stejnosměrné napětí pomocí PAN Minimeter?

Otočte přepínač na V=. Připojte měřicí kabely: černý kabel do zdířky COM a červený kabel do zdířky VΩmA. Dotkněte se hrotů měřicích bodů. Přečtěte hodnotu na displeji. Pokud je polarita obrácená, zobrazí se mínus (-).

Jak měřit stejnosměrný proud tímto multimetrem?

Otočte přepínač na A=. Připojte červený kabel do zdířky 10A pro proudy do 10 A, nebo do zdířky VΩmA pro proudy do 200 mA. Vypněte napájení obvodu, otevřete obvod a zapojte multimetr sériově. Obnovte napájení a odečtěte hodnotu. Pozor: nikdy nepřekračujte maximální rozsah.

Jak používat bezkontaktní tester napětí (NCV)?

Otočte přepínač na NCV. Přibližte horní část multimetru (snímač) ke kabelu nebo zásuvce (< 5 mm). Při přítomnosti střídavého napětí se rozsvítí LED: zelená pro nízké napětí (zobrazení L), červená pro vysoké napětí (zobrazení H). Ozve se zvukový signál. Pozor: i bez alarmu může být přítomno nebezpečné napětí.

Co znamená zobrazení 'OL' na displeji?

OL znamená OverLoad (přetížení). To znamená, že naměřená hodnota překračuje zvolený rozsah. Zvolte vyšší rozsah pomocí přepínače.

Jak vyměnit baterii v PAN Minimeter?

Když se zobrazí symbol slabé baterie, vypněte přístroj a odpojte měřicí kabely. Otevřete přihrádku na baterie na zadní straně. Vyměňte obě baterie AAA 1,5 V při dodržení polarity. Zavřete přihrádku.

Jak vyměnit pojistku?

Vypněte přístroj a odpojte všechny kabely. Otevřete kryt. Vyměňte vadnou pojistku za pojistku stejného typu: F 200 mA / 600 V nebo F 10 A / 600 V. Ujistěte se, že je správně usazena. Zavřete kryt.

Jak používat funkci Data Hold?

Během měření stiskněte tlačítko HOLD pro 'zmrazení' zobrazené hodnoty. Zobrazí se symbol HOLD. Poté můžete odstranit hroty a přečíst hodnotu. Opětovným stisknutím HOLD funkci deaktivujete.

Proč se multimetr sám vypíná?

PAN Minimeter je vybaven automatickým vypínáním po 10 minutách nečinnosti pro úsporu baterií. Pro opětovné zapnutí otočte přepínač do polohy OFF a poté na požadovanou funkci.

Jak otestovat diodu tímto multimetrem?

Otočte přepínač do polohy test diody / spojitost (symbol diody). Připojte kabely (COM a VΩmA). Dotkněte se anody červeným hrotem a katody černým hrotem. Normální propustné napětí je 400 až 700 mV. Pokud je dioda vadná, zobrazí se 0 mV nebo OL v obou směrech.

Jaká jsou základní bezpečnostní opatření?

Nikdy nepřekračujte maximální napětí 600 V vůči zemi. Používejte kabely v dobrém stavu a držte je za izolované rukojeti. Nikdy neměřte odpor nebo spojitost na obvodu pod napětím. Okamžitě vyměňte slabé baterie. Otevřete přístroj pouze po vypnutí a odpojení kabelů.

NÁVOD K OBSLUZE PAN Minimeter Pancontrol

1. Úvod....89
2. Rozsah dodávky....89
3. Všeobecné bezpečnostní pokyny 90
4. Vysvětlení symbolů na přístroji 92
5. Ovládací prvky a připojovací zdířky 93
6. Displej a jeho symboly....94
7. Technické údaje 95
8. Obsluha 97
9. Údržba.... 100
10. Záruka a náhradní díly.... 101

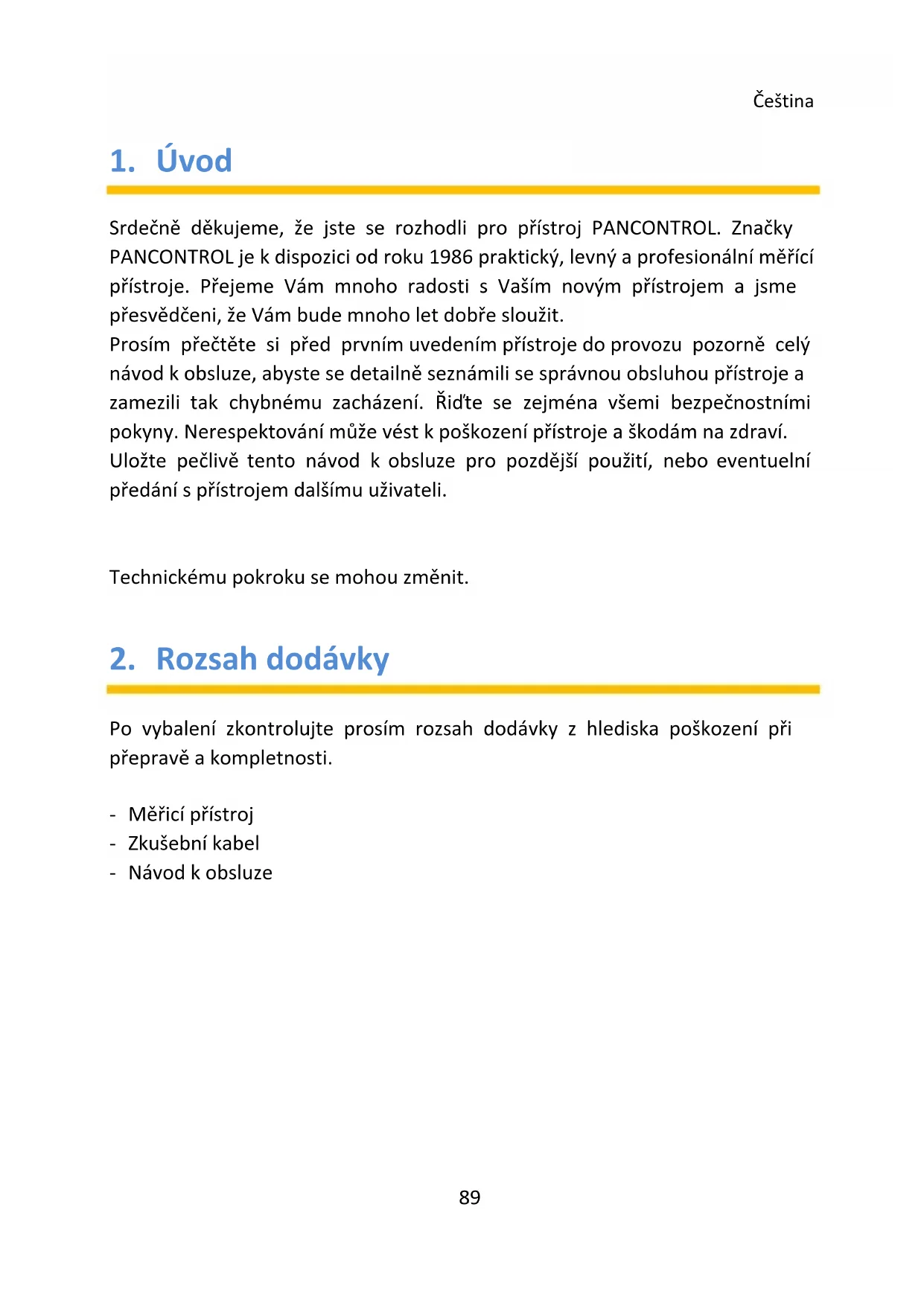

1. Úvod

Srdečně děkujeme, že jste se rozhodli pro přístroj PANCONTROL. Značky PANCONTROL je k dispozici od roku 1986 praktický, levný a profesionální měřící přístroje. Přejeme Vám mnoho radosti s Vaším novým přístrojem a jsme přesvědčení, že Vám bude mnoho let dobře sloužit.

Prosím přečtěte si před prvním uvedením přístroje do provozu pozorně celý návod k obsluze, abyste se detailně seznámili se správnou obsluhou přístroje a zamezili tak chybnému zacházení. Řid’te se zejména všemi bezpečnostními pokyny. Nerespektování může vést k poškození přístroje a škodám na zdraví. Uložte pečlivě tento návod k obsluze pro pozdější použití, nebo eventuelní předání s přístrojem dalšímu uživateli.

Technickému pokroku se mohou změnit.

2. Rozsah dodávky

Po vybalení zkontrolujte prosím rozsah dodávky z hlediska poškození při přepravě a kompletnosti.

• Měřicí přístroj
• Zkušební kabel
• Návod k obsluze

3. Všeobecné bezpečnostní pokyny

K zaručení bezpečného používání přístroje, dodržujte prosím všechny bezpečnostní pokyny a pokyny k obsluze, uvedené v tomto návodu.

• Před použitím zkontrolujte, že jsou zkušební kabel a přístroj nepoškozeny, a že bezvadně fungují. (např. na známém zdroji napětí).
• Přístroj se nesmí použít, pokud je poškozený kryt nebo nejsou v pořádku zkušební kabely, pokud vypadává jedna nebo více funkcí, když není indikována žádná funkce nebo když se domníváte, že něco není v pořádku.
• Jestliže není možno zaručit bezpečnost uživatele, musí se přístroj vyřadit z provozu a zajistit proti použití.
• Při používání tohoto přístroje se smí zkušební kabely uchopit pouze za koncovky před ochranou prstů – zkušebních hrotů se nedotýkejte.
• Při provádění elektrických měření zajistěte, abyste nikdy nebyli uzemněni. Nedotýkejte se volně ležících kovových trubek, armatur atd., které mohou být uzemněné. Zajistěte si odizolování Vašeho těla pomocí suchého oděvu, gumové obuvi, gumových rohoží nebo jiných odzkoušených izolačních materiálů.
• Instalujte přístroj tak, aby nebylo ztíženo ovládání odpojovacích sítových zařízení.
• Před zahájením měření nastavte vždy otočný spínač na požadovaný měřicí rozsah a nechte jej řádně zaskočit.
• Je-li velikost měřené hodnoty neznámá, začněte vždy s nejvyšším rozsahem otočného spínače a potom jej eventuelně postupně snižujte.
• Pokud se musí měřicí rozsah během měření změnit, odstraňte předtím zkušební hroty z měřeného obvodu.
• Neotáčejte otočným spínačem nikdy během měření, ale pouze ve stavu bez napětí.
• Nepřipojujte měřicí přístroj nikdy k napětí nebo proudu, pokud jsou překročeny maximální hodnoty udané na přístroji.

• Před měřením odporů a zkoušením diod přerušte napájení proudem a vybijte filtrační kondenzátory v napájecím obvodě.

• Nepřipojujte nikdy kabely měřicího přístroje k napěťovému zdroji, když je otočný spínač nastavován na intenzitu proudu, odpor nebo test diod. To může vést k poškození přístroje.

• Pokud se na displeji objeví symbol baterie, vyměňte okamžitě baterii.
• Vždy vypnuto napájení před vámi otevře ji nahradit baterie nebo pojistku.
• Měřicí přístroj nikdy nepoužívejte s odstraněným zadním krytem nebo otevřenou přihrádkou baterií nebo pojistek!
• Přístroj nepoužívejte v blízkosti silného magnetického pole (např. svařovací transformátor), protože by mohly být indikované hodnoty ovlivněny.
• Přístroj nepoužívejte venku, ve vlhkém prostředí nebo v prostředí se silným kolísáním teploty.
• Přístroj neskladujte na místech s přímým slunečním ozářením.
• Pokud přístroj delší dobu nepoužíváte, odstraňte baterie.
• Pokud se na přístroji provedou úpravy nebo změny, není již zaručena provozní bezpečnost. K tomu zaniká veškeré ručení a záruční nároky.
• Před každým měřením Zkontrolujte funkci na spolehlivě fungujícím zdroji napětí.

4. Vysvětlení symbolů na přístroji

CE		Shoda se směrnicí EU o nízkém napětí (EN-61010)
		Ochranná izolace: Všechny díly pod napětím jsou dvakrát izolovány
		Nebezpečí! Respektujte upozornění v návodu k obsluze!
		Nebezpečné napětí!
		Tento výrobek nesmí být po ukončení své životnosti likvidován s normálním komunálním odpadem, ale musí být odevzdán do sběrny pro recyklaci vyřazených elektrických a elektronických přístrojů.
CAT III		Přístroj je určen pro měření v instalacích budov. Příkladem jsou měření na rozdělovačích, výkonových spínačích, kabelovém propojení, spínačích, zásuvkách stabilní instalace, přístrojích průmyslového použití a pevně instalovaných motorech.
600 V		max. napětí proti zemi (AC / DC)
FUSED		Měřicí rozsah proudu zajištěn
		Stejnosměrné napětí / Stejnosměrný proud (DC)
		Střídavé napětí (AC)
		Pojistka/Pojistky
		Prostor pro baterie / Test baterií
		Symbol uzemnění (max. napětí proti zemi)

5. Ovládací prvky a připojovací zdířky

Poznámka: Fig. 1

1. Bezkontaktní zkoušečka napětí (NCV) - Senzor
2. NCV - Indikace (zelená / Červená / Červená)
3. Indikace
4. Bodové osvětlení (Svítilna)
5. Funkční tlačítka (smyslu viz níže.)
6. Otočný spínač
7. Vícefunkční konektor
8. 10 A-socket
9. Společná připojovací zdířka (COM)

Funkční tlačítka a jejich význam

	Bodové osvětlení (Svítilna)
	Osvětlení pozadíDATA HOLD (zachovat zobrazenou hodnotu)

Otočný spínač a jeho symboly

OFF	Přístroj vypnut
NCV	Bezkontaktní zkoušečka napětí
V ~	Měření střídavého napětí
	Test baterií
A =	Měření stejnosměrného proudu(Měření střídavého proudu se provádí není možné.)
	Zkouška propojení / Test diod
Ω	Měření odporu
V =	Měření stejnosměrného napětí

6. Displej a jeho symboly

Poznámka: Fig. 2

	Přístroj na
DC	Stejnosměrné napětí / Stejnosměrný proud
AC	Střídavé napětí
V	Měření stejnosměrného napětí / Měření střídavého napětí
A	Měření stejnosměrného proudu(Měření střídavého proudu se provádí není možné.)
Ω	Měření odporu
	Test diod
	Zkouška kontinuity aktivní
	Znaménko mínus
	DATA HOLD
	Bezkontaktní zkoušečka napětí
[###]	Slabá baterie
OL	Indikace přetížení

7. Technické údaje

Indikace:	3 1/2 Místné (na 1999)
Indikace přetížení:	OL
Polarita:	automaticky (znaménko mínus u záporné polarity)
Kategorie	CAT III 600 V
max. napětí proti zemi:	600 V AC / DC
Ochrana proti přetížení:	600 V
Zkouška propojení:	Pípání za méně než 30 Ω
Test diod:	Napětí naprázdno: max. 2,4 V
Napájení proudem:	2 x 1,5 V (AAA) Baterie
Pojistka/Pojistky:	F 200 mA / 600 VF 10A / 600 V
Provozní podmínky:	0o C na 40o C / <80% Vlhkost vzduchu
Skladovací podmínky:	-10o C na 50o C (Vyjměte baterie, pokud Vlhkost vzduchu >70%)
Hmotnost:	ca. 195 g
Rozměry:	150 x 70 x 50 mm

Funkce	Rozsahy	Rozlišení	Přesnost v % z udané hodnoty *)
Stejnosměrné napětí (V=)	200 mV	0,1 mV	±(0,5% +2 digits)
	2 V	0,001 V
	20V	0,01 V
	200 V	0,1 V
	600 V	1 V	±(0,8% + 2 digits)
Střídavé napětí (V~)	200 V	0,1 V	±(1,2% + 10 digits)
	600 V	1 V
Stejnosměrný proud (A=)	2000 μA	1 μA	±(1,0% + 2 digits)
	200 mA	0,1 mA	±(1,5% + 2 digits)
	10 A	0,01 A	±(3,0% + 2 digits)
Odpor (Ω)	200 Ω	0,1 Ω	±(0,8% + 3 digits)
	2 kΩ	0,001 kΩ	±(0,8% + 2 digits)
	20 kΩ	0,01 kΩ
	200 kΩ	0,1 kΩ
	20 MΩ	0,01 MΩ	±(1,2% + 3 digits)

Funkce	Rozsahy	Indikace
Test diod	1 V	Pokles napětí
Zkouška kontinuity	< 30 Ω	LED zelená / Akustický signál
Bezkontaktní zkoušečka napětí	Low	LED zelená / Akustický signál
	High	LED Červená / Akustický signál
Batt. Test	1,5 V / Vnitřní zatížení 100 Ω	Měření napětí při zatížení
	9 V / Vnitřní zatížení 400 Ω

8. Obsluha

• Uvědomte si všeobecné bezpečnostní pokyny (kapitola 3)
• Podívejte se prosím na náčrtky na prvních stránkách této příručky.
• Pokud přístroj nepoužíváte, vždy jej vypněte (OFF).

Bodové osvětlení (Svítilna)

Při nízkých světelných podmínkách můžete měřicí bod osvětlit. Pro zapnutí a vypnutí stiskněte tlačítko (3). (Atomicky se vypne po 3 minutách.)

Osvětlení pozadí

Chcete-li zapnout podsvícení, nebo vypnout, stiskněte tlačítko (3) (Dva sekundy).

DATA HOLD (zachovat zobrazenou hodnotu)

Pokud nelze údaj během měření odečíst, lze hodnotu podržet stisknutím tlačítka HOLD. (3)

Potom se lze s měřicím přístrojem od měřeného objektu vzdálit a hodnotu, uloženou na displeji odečíst.

Pro „Zmrazení“ naměřené hodnoty na displeji, stiskněte jednou funkční tlačítko HOLD. Na displeji se objeví symbol "HOLD". Pro deaktivaci stiskněte tlačítko HOLD ještě jednou.

Automatické odpojení

Pokud se neprovádí žádná další měření, přístroj se automaticky vypne po 10 minutách.

Měření napětí (AC / DC)

1. Přepínač funkce přepněte do polohy V\~ nebo V=
2. Dotkněte se měřicích bodů pomocí hrotů sondy.
3. Jakmile se údaj přístroje stabilizuje, odečtěte hodnotu na displeji. DC: Při opačné polaritě se na displeji zobrazí před hodnotou minusové znaménko (-).

Bezkontaktní zkoušečka napětí (NCV)

(pouze AC)

1. Přepínač funkce přepněte do polohy NCV
2. PřiDržujte horní část měřidla k elektrické zásuvce nebo kabelu (<5 mm).
   Pokud jde o střídavé napětí, rozsvítí se LED indikace (3).
   Při nízkém střídavém napětí - nebo větší vzdálenosti - indikátor ukazuje "L" (low), zelená LED se rozsvítí a zazní pípnutí.
   Při vyšším střídavém napětí displej zobrazí "H" (high), dvě červené LED svítí a zazní vyšší zvukový signál.

Pozor!

I bez poplachu může být nebezpečné napětí znepokojeno! To závisí na různých faktorech. Proto, pokud je to nutné, zkontrolujte nulové napětí s voltmetr.

Měření stejnosměrného proudu (DC)

(Měření střídavého proudu se provádí není možné.)

1. Přepínač funkce přepněte do polohy A=
2. Odpojte proud pro testovaný obvod a rozpojte obvod v bodě v kterém chcete měřit intenzitu proudu.
3. ZaPněte proud a dotýkat se měřicích bodů pomocí zkušebních tipů.
4. Jakmile se údaj přístroje stabilizuje, odečtěte hodnotu na displeji. Při opačné polaritě se na displeji zobrazí před hodnotou minusové znaménko (-).

Pozor!

Abyste předešli úrazu elektrickým proudem, vypněte proud testovaného zařízení a vykládky všechny kondenzátory před provedením následujících měření.

Měření odporu

1. Přepínač funkce přepněte do polohy Ω

2. Dotkněte se měřicích bodů pomocí hrotů sondy.

3. Jakmile se údaj přístroje stabilizuje, odečtěte hodnotu na displeji.

Test diod / Zkouška kontinuity

Přístroj automaticky rozlišuje mezi zkouška kontinuity a testováním diod.

1. Přepínač funkce přepněte do polohy
2. Dotkněte se měřicích bodů pomocí hrotů sondy.

Test diod:

1. Průchozí napětí udává 400 až 700 mV. Závěrné napětí udává „OL”. Defektní diody udávají v obou směrech hodnotu kolem 0 mV nebo „OL”.

Zkouška kontinuity:

1. Pokud je rezistor < 30 Ω, uslyšíte pípnutí. Po otevření okruhu se na displeji zobrazí "OL".

Test baterií

1. Přepínač funkce přepněte do polohy

1. Dotkněte se měřicích bodů pomocí hrotů sondy.

2. Jakmile se údaj přístroje stabilizuje, odečtěte hodnotu na displeji. Přístroj zobrazuje napětí zkoušené baterie při zatížení.

9. Údržba

Opravy tohoto přístroje smí zásadně provést pouze kvalifikovaný odborný personál.

Při chybné funkci měřicího přístroje zkontrolujte:

• funkci a polaritu baterie
• funkci pojistek (pokud jsou k dispozici)
• zda jsou zkušební kabely kompletně zasunuty až na doraz a zda jsou v dobrém stavu. (kontrola pomocí zkoušky propojení)

Pozor!

Vždy spotřebič vypněte a vyjměte testovací kabely ze všech zdrojů napětí před otevřením zařízení vyměnit baterii nebo pojistku.

Výměna baterií

Jakmile se na displeji objeví symbol baterie nebo nápis BATT, vyměňte baterie.

1. Otevřete zařízení.
2. VyMěňte vybitou baterii za novou – Poznamenejte si správnou polaritu
3. Zařízení znovu zavřete.
4. Vybité baterie zlikvidujte v souladu s předpisy ochrany životního prostředí.

Výměna pojistky/pojistek

1. Otevřete zařízení.
2. Vytáhněte defektní pojistku opatrně z držáku.
3. Vložte novou pojistku a zkontrolujte správné dosednutí.
4. Zařízení znovu zavřete.

Čištění

Při znečištění očistěte přístroj vlhkým hadrem a trochou saponátu. Dejte pozor, aby do přístroje nevnikla žádná kapalina! Nepoužívejte žádné agresivní čisticí prostředky nebo rozpouštědla!

10. Záruka a náhradní díly

Pro tento přístroj platí zákonná záruka 2 let od data nákupu (dle dokladu o zaplacení). Opravy tohoto přístroje smí provádět pouze příslušně školený odborný personál.

Další informace o vyřizování stížností naleznete na adrese:

Při potřebě náhradních dílů, jakož i dotazech nebo problémech se prosím obraťte na Vašeho specializovaného prodejce nebo na:

KRYSTUFEK.at

Dipl.Ing. Ernst KRYSTUFEK GmbH & Co KG

Chyba a tiskové chyby vyhrazeny.

Vídeň, Dubna 2021

PANCONTROL.at

Návod na používanie

PAN Minimeter

1. Úvod.... 103
2. Obsah dodávky.... 103
3. Všeobecné bezpečnostné pokyny 104
4. Vysvetlenie symbolov na prístroji 106
5. Ovládacie prvky a pripájacie zdierky 107
6. Displej a jeho symbol.... 108
7. Technické údaje ..... 109
8. Obsluha 111
9. Údržba.... 113
10. Záruka a náhradné diely 115

1. Úvod

Po vybalení, prosím, skontrolujte obsah dodávky, či sa nepoškodil pri preprave a či je kompletný.

3. Všeobecné bezpečnostné pokyny

5. Ovládacie prvky a pripájacie zdierky

Poznámka: Obr. 1

Funkčné tlačidlá a ich význam

[423W]	Bodové osvetlenie (Svietidlo)
	Osvetlenie pozadiaDATA HOLD (zachovať hodnotu zobrazenia)

6. Displej a jeho symboly

Poznámka: Obr. 2

Bodové osvetlenie (Svietidlo)

Automatické vypnutie

1. Otočný prepínač nastavte do požadovanej polohy! Ω
2. Dotknite sa meracích bodov pomocou hrotov sondy.
3. Ked' sa zobrazená hodnota stabilizuje, odčítajte ju z displeja.

Test diód / Skúška spojitosti

Zariadenie automaticky rozlišuje skúška kontinuitu a testom diód.

1. Dotknite sa meracích bodov pomocou hrotov sondy.

2. Ked' sa zobrazená hodnota stabilizuje, odčítajte ju z displeja. Prístroj zobrazuje napätie testovanej batérie pri zaťažení.

9. Údržba

Pred otvorením zariadenia pri výmene batérie alebo poistky, vždy vypnite spotrebič a odstráňte meracie vodiče meraných obvodov.
